5 видов работ, которые можно сделать фрезером по дереву в домашних условиях

К ручным инструментам, используемым для обработки дерева и изделий из древесины в домашних условиях относиться и фрезерный станок по дереву. Этот инструмент имеет чрезвычайно широкий спектр применения, и используется для различных манипуляций, проводимых с деревянными изделиями или деталями.
Однако для успешной работы с таким инструментом нужно правильно подобрать модель под определенный вид работ и выбрать правильную насадку. О разновидностях машины для обработки дерева, а также о всевозможных насадках для выполнения работ будет рассказано в этой статье.

Читайте статью: уроки резьбы по дереву!

Работа для начинающих

Лучше начинать работу сразу с изготовления конкретной детали для практического изделия. Можно попробовать фрезер в работе и просто так, посмотреть, как он работает, а потом убрать его в коробку. Но это только покажет примерные возможности инструмента, но не принесет реального результата в виде готового изделия. Потому удовлетворения от сделанной работы не будет.

Но если, сделать профиль на разделочной доске, книжной полке, рамке для фото или картины, выбрать пазы под царги (перемычки) табуретки и собрать её, результат будет очевиден.

Работу начинают с определения конкретной задачи. Далее:

Подбирается подходящая фреза (профиль, паз, паз/шип, угловое соединение и т.д.)

Фреза сажается в цангу и хорошо затягивается. Для фиксации шпинделя цанги на разных фрезерах могут быть как штырь фиксации в корпусе фрезера, так и шестигранник выше гайки цанги для фиксации ключом.

Штырь нажимают и шпиндель проворачивают, пока он не утопится в отверстие шпинделя, скрытое в корпусе. Ключом фиксируют как обычно, в таких фрезерах в комплекте есть специальный ключ.

Через некоторое время работы желательно проверить затяжку цанги. Бывает, что после 5-10 минут работы затяжка ослабляется, и фреза может выскочить.

Далее самое важное выставить фрезу на нужную глубину. Это расстояние, на которое фреза выходит снизу за пределы опорной платформы. Одна и та же фреза со сложным профилем будет выбирать разную конфигурацию, в зависимости от того, на сколько она выпущена.

• если не до конца, то будет выбирать только тот профиль, который выпущен;
• если до конца, то будет выбираться полный профиль;
• если до конца, то плюс ещё несколько мм, на заготовке будет оставаться полный профиль фрезы и полоска от углубления.

Глубина полоски будет на столько мм, на сколько фреза выпущена больше профиля.

Таким образом, одной и той же фрезой сложного профиля можно выбирать профили разной формы, в зависимости от выпуска фрезы.

Тоже касается и других фрезерных насадок. Глубина паза будет такой, на сколько выпущена за пределы опорной платформы пазовая фреза.

Глубину фрезы регулируют в следующем порядке:

1. Отпускается рычаг фиксации положения глубины. Подпружиненная платформа уходит до конца вниз. Для ориентира по глубине на фрезерах есть два приспособления:
2. Линейка со шкалами в мм и см.
3. Поворотная стойка с тремя винтами на разной высоте. Она ограничивает глубину выпуска. Поворачивая стойку, получают примерную глубину. Точная настройка проводится вкручиванием или выкручиванием винтов. Можно просто замерить глубину выпуска снизу, концом штангенциркуля или линейкой.
4. После того, как глубина выставлена, рычагом фиксации закрепляется положение фрезы.

На профессиональных фрезерах последних поколений могут быть установлены дисплеи с цифровым индикатором глубины фрезы, а точная регулировка достигается за счет регулятора, установленного вверху.

Перед работой с деловой заготовкой лучше проверить, какая получается выборка, на ненужной заготовке. Глубина выборки может быть меньше глубины выпуска фрезы из-за неровностей обрабатываемого материала.

Любая заготовка должна быть надежно закреплена на верстаке или столе. Это обязательное условие. Крепят чаще всего струбцинами разной конструкции. При этом струбцина не должна мешать проходу фрезера. Если заготовка узкая и струбцина будет мешать в любом случае, заготовку отрезают с запасом длины. Зажимают заготовку за ненужные концы. На них не будет профиля, но они не нужны и потом отпилятся.

Важно выбрать направление движения. Ножи фрезы должны вращаться режущей кромкой навстречу заготовки. При этом возникает некоторое сопротивление. Если фрезер движется наоборот, то фреза, как колесо, будет перемещать его. Даже если сильно удерживать инструмент, то он будет прыгать и перемещаться рывками, оставляя неровный профиль.

Инструменты для ручной резьбы по дереву

Для резьбы по дереву своими руками понадобится достаточно много инструментов, и каждый мастер имеет свои особенные и более удобные, практичные для работы.

Среди самых основных и необходимых даже для начинающего мастера, считаются такие инструменты:

• Резцы их еще называют резаки — один из самых основных инструментов в резьбе по дереву. Размеры самых резаков могут быть разными, в зависимости для чего именно предназначаются, но режущее полотно у всех имеет 35 градусов Цельсия.
• Косяки — это специальные ножи, у которых режущая кромка лезвия составляет 60 градусов Цельсия. Как правило, косяки применяются при создании плоскорельефной резьбе, при оформлении контуров и прорезания некоторых линий.
• Полукруглые стамески — применяются для скульптурной и плоскорельефной резьбы. У такой стамески может быть разная ширина и загиб.
• Прямые или плоские стамески — выравнивают поверхность до идеальной гладкости, применяются для выборки фона. Производятся с разной шириной режущей кромки.
• Клепик — инструмент, который в резьбе по дереву применяется в труднодоступных участках. Форма заточки может быть выполнена по типу меч, лист, ноготок.
• Гейсмус или угловой стамеска — инструмент имеет угол загиба режущего полотна 45 градусов Цельсия.
• Штихеля — используется практически в каждой технике резьбы по дереву. Такой инструмент может быть выполнен в разных видах, но у всех загиб режущего полотна составляет 15 градусов Цельсия.
• Клюкарзы — оригинальные инструменты для резьбы по дереву, работая ими невозможно касаться рукояткой рабочего участка. Данный инструмент имеет пару загибов по 120 градусов Цельсия.
• Ложечник — используется для извлечения значительного количества дерева из углубления. Как правило, такой инструмент необходим для создания деревянной посуды.

Что можно сделать фрезером своими руками

Основные виды работ, которые делают с помощью фрезера это выборка профилей разной конфигурации – полукруглых вогнутых и выпуклых, фигурных, пазовых прямых и т.д.

• фигурный профиль по краю подоконников, столешниц, сидений табуреток, книжных, телефонных и прочих полок, разделочных досок, перил и ограждений лестниц, любых предметов мебели и интерьера;
• пазы и шипы для соединения по всей длине по типу вагонки, на концах по углам, посередине (под перемычки – царги);
• нанесение рисунков и орнаментов фрезой с полукруглым наконечником (галтельной) или с другим профилем;
• выборка углублений под посадку дверных и рамных петель, ручек и замков;
• обработка прямолинейных и криволинейных кромок, например, вырезанных лобзиком, фрезой любого профиля с ограничительным подшипником на конце.

Полный список того, что можно сделать ручным фрезером по дереву

С помощью грамотного подхода и самодельных приспособлений для закрепления фрезера в различных положениях на подвижной каретке, можно сделать ручным фрезером по дереву то, на что способны дорогостоящие станки. И фактически полностью заменить их функционал.

Основные же функции ручного фрезера следующие:

1. Оформление торцов и кромок на заготовках, снятие фаски с помощью фигурных фрез.
2. Вырезание по дереву декоративных узоров, а также заготовок различных форм.
3. Изготовление пазовых соединений простых и сложных форм (включая ласточкин хвост).
4. Фугование кромки доски для последующего склеивания (при установке фрезера на стол).
5. Рейсмусование заготовок любой длины и ширины (при установке фрезера на каретку).
6. Изготовление фрезерованных мебельных фасадов.
7. Сверление отверстий разной глубины и диаметра, под мебельные шканты и пазы, произвольная выборка дерева по нужному шаблону.

Все вышеуказанное возможно с помощью оснащения инструмента специальными фрезами.

Приспособления и как ими пользоваться

Вместе с фрезером используются два простых приспособления – параллельный упор (направляющая) и циркуль. Они входят в комплект поставки с большинством моделей.

Параллельный упор

Это планка, которая крепится на двух пластинах или круглых стержнях, которые вставляются в проушины на опорной платформе фрезера и фиксируются винтами с барашками. Планка движется по одной стороне заготовки, фреза обрабатывает другую сторону.

Планка не дает отходить фрезеру в одну сторону, наружу. При это фрезер может «нырнуть» вглубь заготовки, если фреза без ограничительного подшипника внизу.

Параллельный упор (направляющая) используется только при обработке заготовок с ровными сторонами (обрезная доска или брусок). Есть ограничения для использования по ширине заготовки:

• на слишком широкую заготовку не хватает длины пластин;
• на узких заготовках, не выходящих за край платформы, планка не достает до заготовки.

Потому применяется достаточно редко.

Циркуль

Вставляется в проушины платформы так же, как и параллельный упор, но имеет не две, а одну платину (штырь). На конце – центрующий заточенный конус (игла). Применяется для поверхностной выборки кругов и полукругов.

Иногда фрезером делают сквозную выборку, то есть вырезают круг полностью за несколько проходов, а затем обрабатывают круг кромочной или профильной фрезой. Способ подходит для изготовления дверных и прочих арок, нанесение орнаментов с полукруглыми и круглыми элементами.

Когда не хватает длины пластины (штыря) для работы с большими диаметрами, делают самодельные циркули нужной длины.

Иногда фрезер используют в стационарном положении, монтируя его в стол фрезой вверх. Но стол нельзя считать приспособлением, это отдельная конструкция.

Разновидности спецификаций деревообрабатывающих центров

В зависимости от инструмента, который можно установить на оборудование, деревообрабатывающие центры бывают нескольких типов.

Штанговый

Это фреза подходит для всех основных работ, выполняемых оборудованием такого типа. Самый распространенный вид инструмента, применяемого как в бытовых условиях, так и в промышленности.

Кромочный

Данный вид фрезера используется для снятия фаски, закругления краев. С помощью кромочного фрезера вырезают выемки под петли для мебели. Этим же инструментом делают декоративные канавки на поверхности деревянных заготовок. Прекрасно обрабатывает изделия, поверхность которых покрыта шпоном или ламинатом.

Ротационный

Оборудование рассчитано на прорезку сквозных отверстий. Также с успехом обрабатывает кромку.

Ламельный

Ламельный фрезер используется для формирования пазов на поверхности обрабатываемых изделий. Это инструмент узкой специализации, который выполняет ограниченное число функций. Также с помощью данного станка специалисты удаляют сучья и смоляные карманы на заготовке.

Присадочный

Это отдельный вид инструмента, предназначенный для вырезания парных отверстий под шканты. Эти агрегаты необходимы исключительно в мебельном производстве.

Основные виды работ

Каждая операция требует применения фрез различного вида и индивидуального подхода.

Как выбрать четверть в доске

Четверть – это равносторонняя выборка по длине в доске или брусе. Разностороннюю (прямоугольную) выборку называют фальц. Такие выборки используют для накладки заготовок друг на друга с тем, чтобы скрыть зазор. На оконных рамах под стекло выбирают мелкую четверть, на дверных коробках – крупную по толщине полотна.

Работа выполняется двумя видами фрез:

• прямая пазовая фреза с вертикальными и торцевой режущими кромками;
• четвертная фреза с подшипником.

Четвертная фреза и пример выборки на фото:

Плюс работы такой фрезы: подшипник не дает фрезе заглубиться и испортить заготовку.

Минус – возможность регулировки размеров выборки только по глубине. Сделать выборку шире не даст подшипник.

Прямая пазовая фреза без подшипника дает возможность за несколько проходов сделать четверть или фальц любой ширины и глубины (на сколько хватит глубины фрезы). Но при этом нужно использовать параллельный упор, или на заготовку нужно прикручивать (крепить струбцинами) направляющую рейку, так как фреза без подшипника может углубиться за пределы разметки.

Как фрезеровать пазы

Пазы бывают прямыми, галтельными (с закругленным дном) и фасонными (со скошенными углами). В зависимости от этого выбирается фреза. Пример простой прямой пазовой фрезы и результат её работы:

Такая фреза оставляет прямой паз по размеру самой фрезы. За несколько проходов можно сделать более широкий паз.

Для пазов другой формы (со скошенными сторонами, профильных) используются фасонные пазовые фрезы подходящего профиля.

Как сделать соединение шип-паз

Такое соединение можно сделать двумя вариантами:

1. Трудоемким, с использованием простой пазовой фрезы. Сначала прорезается паз. Затем этой же фрезой на второй заготовке с двух сторон снимается массив так, чтобы остался шип, точно подходящий под паз. Способ требует точнейшей разметки и регулировки фрезы по глубине.
2. Второй способ с применением специальной пары фрез значительно проще и точнее. Пример такого набора фрез на фото:



   Читайте также:  Назначение и устройство, технические характеристики токарного станка 1А62

На видео показан процесс фрезерования паза пазовой фрезой по направляющей с помощью ручного фрезера makita и фрезеровка шипа на торце другой доски для их последующего шипового соединения.

Как сделать шпунтованную доску

Шпунтованная доска делается также, как и вышеописанное соединение паз-шип. Разница в том, что последнее может быть коротким, а на шпунтованной доске выборка идет по всей длине с двух сторон. С одной стороны паз, с другой шип.

При этом надо реально оценивать возможности и производительность ручного фрезера. Многометровый профильный погонаж (половая доска) делают на мощных стационарных фрезерных станках.

Ручным электрофрезером можно делать выборку небольшой длины и глубины, в разумных пределах, чтобы не угробить инструмент – метры, но не сотни метров.

Как сделать соединение ласточкин хвост

Для соединений «ласточкин хвост» применяются соответствующие фрезы. На фото – набор таких фрезерных насадок разного размера:

Ласточкин хвост паз-шип обеспечивает прочное соединение. Проблем в том, что парных фрез для таких соединений нет. Все делается одной фрезой.

Сначала выбирается паз. Затем на второй заготовке этой же фрезой с двух сторон делается выборка, после которой остаётся шип. Это требует ювелирной точности. Для такого шипа фреза должна быть точно отрегулирована по глубине и идти по заготовке предельно точно.

Как вырезать круг

Круг вырезается двумя способами – вышеописанным с помощью циркуля и по разметке.

Размер круга с помощью циркуля определяется просто. Расстояние от внутреннего края фрезы до центрующей иглы равно радиусу, диаметр будущего круга будет в два раза больше.

Круги вырезают как фигурные, элемент резьбы по дереву, несквозные, так и сквозные. Для фигурной резьбы подбирают соответствующие фрезы – полукруглые, фигурные и т.д. Для сквозной прорези используют прямые или конусные фрезы с режущей кромкой по сторонам и на торце.

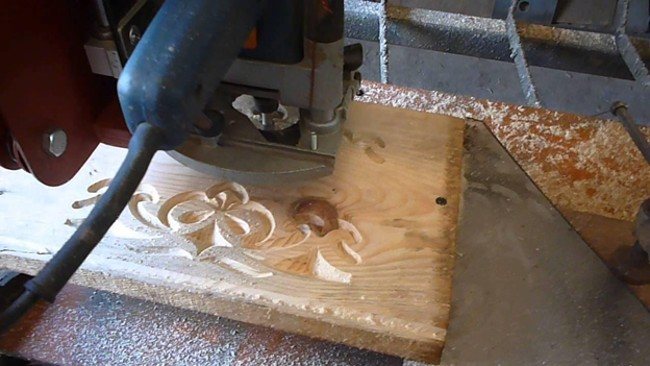

Фигурная резьба по дереву ручным фрезером

Фрезер хорошо подходит для нанесения поверхностных углубленных орнаментов. Им можно наносить, как круги и полукруги с помощью циркуля, так и вырезать орнаменты по предварительно нанесенной разметки. Не сквозные прорези не требуют большой мощности, поэтому для таких работ хорошо подходит легкий фрезер мощностью от 500 Вт до 700 Вт.

Пример такой резьбы на фото:

Также рекомендуем почитать интересную статью про художественное выпиливание лобзиком.

Виды фрезерных станков по дереву

Сам по себе, ручной фрезерный станок относится к разновидности стандартного, но и у него есть свои разновидности.
По мощности двигателя:

• тяжёлые;
• средние;
• лёгкие.

В лёгких аппаратах мощность двигателя не превышает 750 Вт. Таких показателей хватает для выполнения мелких работ, но для профессиональной деятельности уже будет мало.

Средние модели фрезерных аппаратов, обладают двигателями до 900 Вт. Точного определения параметров среднего класса не существует. Зачастую к ним относят инструменты с приемлемыми показателями. Широко используются для сборки мебели и декоративной обработки древесины. Если вы ищете надёжного помощника для работы по дому, то выбирать нужно в этой нише.

Тяжелы станки — профессиональные устройства. Мощность достигает 1200 Вт. По типу воздействия на материал разделяют:

• погружные;
• неподвижные.

Последние стоят дешевле, просты в обращении, но у них минимум функций. Это обусловлено невозможностью регулировки по высоте стабилизирующей планкой. С помощь погружного аппарата, можно создать проведение искусства из дерева. Цена на них выше, но это заслужено. Современные производители выпускают погружные фрезеры.

Полезные советы и приемы

• чем больше фрез в мастерской, тем больше возможностей у мастера. Выше показаны только несколько фрез, но сегодня в продаже их сотни разновидностей;
• не стоит загонять деньги в тупик покупкой фрез по принципу «может когда-нибудь пригодятся», но и не стоит ограничивать свои возможности. Покупаются фрезы, которые требуется;
• дешевые фрезы долго не служат;
• если древесина начинает гореть и дымить – фреза затупилась;
• если дымит новая фреза – её выбрасывают, т.к. это подделка;
• тупые фрезы точат на мелком абразиве с обратной стороны. Со стороны сложного профиля заточить ее невозможно.

Работа с фрезером требует аккуратности и высокой точности. С его помощью можно добиться подгонки до долей миллиметра. Сразу надо привыкать к точной регулировке по глубине.

В итоге, в современной столярной мастерской фрезер стал незаменимым инструментом. С его помощью можно делать самые разные вещи, в том числе и дорогостоящие. Можно начать пользоваться и дешевым фрезером. Но работать с качественным инструментом значительно удобнее и интереснее.

Меры предосторожности и техника безопасности при работе с ручными фрезерными станками

Основные правила техники безопасности при обработке своими руками деревянных изделий при помощи фрезерного станка по дереву описаны в инструкции по эксплуатации, прилагаемые к данному аппарату.

Перед началом работы с новым инструментом необходимо ознакомиться с его инструкцией по эксплуатации. Это убережет работающего со станком от травм, а сам станок от повреждений и ранней амортизации.

Более того, при работе с таким инструментом рекомендуется надевать защитные очки и респиратор, из-за образования большого количества пыли. Не следует пренебрегать этими мерами предосторожности. Более того, необходимо надевать на уши наушники либо беруши, которые уберегут слух от негативного воздействия шума такого уровня.

При отсутствии специальных защитных средств можно обойтись и обычной ватой, которые затыкаются в ушные раковины.

Как видно из описанного в этой статье материала, при выборе станка для ручной обработки дерева следует обратить особое внимание на функционал станка и его целевое предназначения, а также сферу применения. Для обработки изделий из древесины в домашних условиях вполне подойдут ручные фрезерные станки по дереву, однако современный рынок также предлагает немало моделей станков с ЧПУ (с числовым программным управлением). Функционален ли такой станок? Да. Однако для мелкой работы в домашних условиях он не подходит, поскольку требует больших навыков работы и знания числового программирования для управления этой машиной.
