Можно ли использовать углекислотный редуктор для аргона?

Как выбрать Редуктор для углекислоты?

Если редуктор

помечен черным цветом с желтой надписью, значит предназначен для
углекислоты
(он же CO2
редуктор
). Если фон голубой, а надпись черная, значит для кислорода. Белая маркировка и красная подпись — ацетилен. А черная маркировка с синей или белой надписью предназначена для ацетилена или аргона соответственно.

Интересные материалы:

Где жил Обломов в Петербурге? Где жил Омар Хайям? Где жили якуты в 17 веке? Где жить в Крыму на отдыхе? Где жить в Тбилиси? Где живет черный коршун? Где живет Хабиб Нурмагомедов в Махачкале? Где живет Хабиб? Где живёт клоун оно? Где живёт Нурмагомедов?

Отличие кислородного редуктора от углекислотного

Объединяет эти два типа редукторов-одно, они предназначены для регулирования давления при подаче газа. Отличия есть в целевом предназначении, в популярности и в конструкции. Так, редукторы отличаются диаметром форсунки выпускающего клапана, масштабами накопительной камеры.Также кислородные редукторы используются чаще,поскольку кислород,как газ более востребован в промышленности.

Кислородный редуктор имеет 2 монометрических устройства, в то время как углекислотный-одно. Помимо этого отличие есть в металле, и материалах из которого устроены редуктора. Для того, прибор служил долго, обязательно необходимо подбирать правильно редуктор под вид используемого газа, несоблюдение этого правила может быть опасным.

РазноеКомментировать

Как работает?

Для сварки и других целей нужен пропан значительно меньшего давления, подаваемый с постоянной скоростью. С этой целью ставят редуктор на баллон

В камере, внутри корпуса, стоит мембрана, регулируемая винтом. На нее с одной стороны давит газ, поступающий из баллона. При смещении мембраны под напором газа, открывается проход во вторую часть камеры, где создается рабочее давление.

У всех газовых редукторов редукционный понижающий принцип работы. Когда давление внутри емкости снижается до рабочего, работа прекращается.

По принципу работы мембраны различают прямой и обратный способ редуцирования.

При прямом редуцировании газ из баллона поступает в первую камеру и отжимает мембрану

Обратный

При обратном редуцировании мембрана первоначально открыта и газ из баллона свободно перетекает в рабочую половину камеры. После достижения нужного давления, он нажимает на мембрану и закрывает ее.

На газовых редукторах для баллонов с сжиженным пропаном устанавливают в основном обратный способ редуцирования. Он обеспечивает стабильную подачу газа с равномерной скоростью. Настраивать требуемое давление на такой конструкции проще и быстрее.

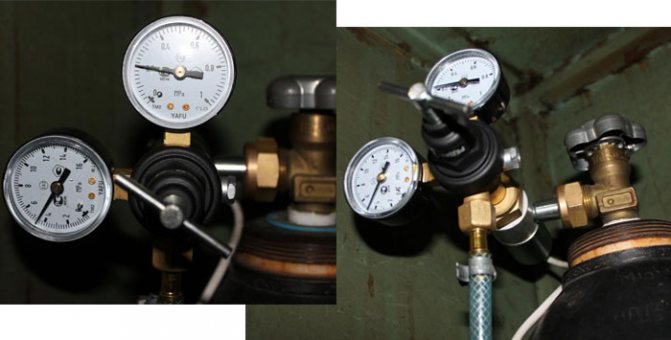

В редукторах для углекислоты для полуавтоматов используется прямое редуцирование. Давление снижается в основном за счет разницы в размерах камер. Манометр на таких приспособлениях только один. Он показывает давление на выходе. Регулировка происходит за счет изменения размера переточного канала.

Кислородный редуктор на кислородный баллон имеет два манометра или ротаметр вместо второго, установленного на выходе. Они показывают давление в баллоне и скорость расходования или давление в рабочей камере.

Регулировка

Регулировка натяжения основной пружины производится при помощи регулировочного винта, в зависимости от первоначального давления газа в баллоне. Управляющая пружина опускается вместе с мембраной, открывая отверстие для прохода двуокиси углерода под сниженным давлением к запорному вентилю. Оттуда поток газа по шлангу движется к горелке. Мембрана углекислотного редуктора выполняется из маслостойкой резины, и обеспечивает своё точное позиционирование относительно выходного отверстия. Поскольку со временем давление газа в баллоне снижается, то верхняя регулирующая пружина может опускаться, изменяя площадь проходного сечения впускающего клапана. Углекислотным редуктором возможно и ручное управление потоком газа, для этого достаточно вывернуть/ввернуть регулировочный винт, в зависимости от текущих показаний манометров.

Постоянство давления в камере редуктора обеспечивается за счёт того, что при снижении давления газа, поступающего из баллона, мембрана перемещается вверх, сжимая обратную (верхнюю) пружину, а при увеличении давления – опускается вниз. Выходное же давление остаётся стабильным вследствие соответствующего изменения площади проходного сечения запорного вентиля.

Для обеспечения стойкости мембраны от резкого превышения давления газа (что может вызвать разрыв мембраны) углекислотные редукторы снабжаются предохранительным клапаном. Он срабатывает, когда входной штуцер по каким-либо причинам теряет герметичность и начинает пропускать увеличенный объём двуокиси углерода из баллона.

Технические требования

Стальные сосуды под давлением объёмом 0,4–50 л используются без малого век

Цельнотянутые бесшовные баллоны малого и среднего объёма из конструкционной стали 45Д и легированной 40ХГСА рассчитаны на рабочее давление 15 и 20 МПа для сосудов 50–20 л и 15 МПа для меньших, которые допускается выпускать с плоским дном.

Отличительная маркировка – жёлтая надпись эмалью «углекислота», «СО2» «двуокись углерода» по чёрному полю. Основные физические параметры и типоразмеры представлены в таблице:

Сосуды меньших объёмов выполнены из стали 45Д, рабочее давление 15 МПа

В комплектацию входят:

• запорный вентиль кислородный с правой резьбой латунный;
• предохранительные кольца из резины на цилиндрическую часть;
• опорный башмак прямоугольной формы для устойчивости;
• колпак предохранительный стальной либо формованный из неметаллов.

Эксплуатирующиеся баллоны проходят через 5 лет периодическую переаттестацию, включающую техосмотр и испытание избыточным давлением, превышающем рабочее на 50%. Информация с датой освидетельствования наносится ударными клеймами на зачищенную горловину, обрамляется жёлтой полосой по периметру.

Это «паспорт углекислотного баллона» с полным перечнем информации:

• дата выпуска, переаттестации;
• № баллона, присвоенный производителем;
• литраж наполнения;
• технологическое гидродавление;
• марка стали и физические величины веса и размеров.

Применение: газоподготовка

Жидкая углекислота в поставке для сварочных работ приобретается высшего и первого сортов. Заправка баллонов углекислотой для пищевиков дороговата, но желательна: Влажность газа нулевая.

Применение газа второго сорта допускается при возможности осушения: к 1% водного осадка добавляется нерегламентированное количество паров жидкости. Извлечением из газового потока паров воды занимается газоосушитель.

Это герметичная ёмкость с засыпкой гигроскопичными материалами. Осушители низкого давления устанавливаются после редуктора, высокого – принимают газ из баллона перед редуктором. Влагопоглотителями выступают алюмогель, силикагель, медный купорос.

Адиабатическое охлаждение газа провоцирует резкое объёмное расширение. Газопотребление в пределах 15–20 л/мин приводит к оледенению паров влаги, что чревато закупоркой редуктора. Газозабор высокого объёма требует установки газоподогревателя змеевикового типа на 24/36 В. Термоэлемент нейтрализует замерзание паров воды, рассчитан на пропуск больших объёмов.

Активная газозащита сварочных швов при полуавтоматической дуговой сварке плавящимся проволочным электродом ведётся углекислотой в чистом виде или в смеси с аргоном.

Использование баллонов подразумевает ограниченный суточный расход сварочными постами. 40-литровый баллон с внутренним давлением 6 МПа принимает 25 кг сжиженной субстанции. В газообразном виде после испарения жидкость трансформируется в 12,5 тыс. л газа.

Как подобрать для бытового использования?

Бытовые редуктора под пропановые баллоны не регулируются

Чтобы определить давление, на котором работает плита или другое оборудование, следует посмотреть в технический паспорт. Адаптер имеет маркировку на крышке, где кроме выдаваемого давления указана дата изготовления и проверки, стоит клеймо производителя.

Устанавливая самостоятельно газовое оборудование, следует выбирать редуктор лягушку на газовый баллон по рабочему значению давления газа печки или котла и расходу. Свое название редукционная модель получила за слегка выпуклую форму круглого корпуса, что придает ей сходство с земноводными.

На бытовое оборудование можно ставить универсальный регулируемый адаптер, предназначенный для пропана. Следует подбирать по значению давления или расхода газа на выходе. Если оборудование рассчитано на больший расход, то оно будет прерывать работу, пламя постоянно тухнуть.

Редуктор для углекислого баллона имеет другую конструкцию и не подойдет для длительной работы. Его детали, включая прокладки, сделаны из материала, разрушающегося при контакте с пропаном.

Распространенные заблуждения при выборе редуктора для сварочных работ (аргон, углекислота)

Генри Форд в свое время говорил: «Нет плохих автомобилей, есть люди, которые неправильно сделали свой выбор». Поговорим сегодня о том, как выбрать редуктор для полуавтоматической или автоматической сварки в среде защитных газов и сделать этот выбор правильно.

Заблуждение №1

Состоит в том, что многие сварщики выбирают редуктор УР-6-6. Чем он плох? Изначально он разрабатывался для пищевой промышленности еще в советское время, т.е. он использовался для газирования воды, всевозможных напитков, при консервации колбас, мяса, креветок и других продуктов. Сегодня же существует целая линейка редукторов, которые предназначены непосредственно для сварки в среде защитных газов, например:

• Универсальный АР-40/У-30
• На аргон АР-40-2
• На углекислоту У-30

Или их аналоги.

Основной особенностью этих редукторов, в отличие от УР-6-6, является наличие на манометре низкого давления градуировки в л/мин для каждого рода газа. Это очень удобно для работы, вам уже не нужно будет, как на УР-6 настраивать расход на глаз, приблизительно или смотреть по таблицам.

Заблуждение №2

Когда выбирают для регулярного использования при сварке в среде защитных газов малогабаритный редуктор, который не предназначен для ежедневного использования и стопроцентной загрузки. «Малогабаритки», если их использовать в промышленности, будут недолговечны. При постоянной работе используйте редукторы большого габарита с более качественным редуцирующим узлом, который способен выдержать длительные механические и температурные нагрузки, более точно поддерживать заданное давление и расход, соответственно, потери газа в таком редукторе будут меньшими.

Заблуждение №3

Многие сварщики думают, что редукторы с ротаметром являются более экономичными, чем с манометрическим указанием расхода. На самом деле это не так. Расход одинаковый. Отличие состоит только в том, что расход ротаметром измеряется и показывается в реальном времени, а редуктор с манометром показывает расход косвенно, т.е. в соответствии с расходной шайбой и рассчитанной шкалой в л/мин, нанесенной на манометр низкого давления.

Заблуждение №4

Некоторые сварщики думают, что редукторы с двумя ротаметрами предназначены для подключения двух сварочных постов. На самом деле они используются для сварки химически активных материалов, таких как титан, ведь при сварке титана защиту сварного шва нужно обеспечить с двух сторон. Пригодится такая защита и при сварке ответственных узлов из нержавейки. К первому ротаметру подключается горелка, через которую подается газ для защиты сварочной ванны, ко второму – рукав по которому газ поступает к обратной стороне шва.

Заблуждение №5

Применение (с целью экономия средств) вместо специализированного редуктора, допустим, редуктора кислородного или пищевого назначения. Этого делать нельзя, так как последние устройства не предназначены для сварки в среде защитных газов. Особенно при работе в среде углекислого газа они будут постоянно замерзать и выходить из строя, что грозит потерей углекислоты или аргона, которые достаточно дорогостоящие. Поэтому вместо экономии вы потеряете.

Заблуждение №6

Не использовать подогреватели при работе с углекислотой. Диоксид углерода имеет высокий коэффициент расширения, поэтому в процессе его испарения из баллона и редуцирования температура на редуцирующем клапане может понижаться до – 60 градусов. Влага, которой достаточно много в этом газе, кристаллизуется, что может привести к выходу из строя редуктора, что в свою очередь повлечет или прекращение подачи газа, или его самотек. Все это отразится на качестве сварных швов.

Применяйте при работе с углекислотой подогреватели. Они бывают:

• Проточного типа
• Встроенные на входной штуцер
• Встроенные (этот тип мы не рекомендуем покупать)

Заблуждение №7

Купив редуктор с ротаметром, некоторые сварщики пытаются снять корпус и регулировать задающий винт или клапан. Этого делать не нужно. Все уже настроено производителем. Ваша задача установить регулирующее устройство на баллон и подключить к сварочному аппарату.

Какое давление в баллоне с углекислым газом?

Баллоны под углекислоту

принимаются под наполнение как с рабочим
давлением
150, так и 125 атмосфер, за исключением 40л баллонов под наполнение 24 кг – это только под 150 атмосфер. Баллоны укомплектовываются вентилями ВК-86 и ВК-94, один раз в пять лет проводится техническое освидетельствование
баллона
.

Интересные материалы:

Как сделать так чтобы на телефоне не оставались следы от пальцев? Как сделать так чтобы не видели мои записи на стене? Как сделать так чтобы не видеть истории человека в инстаграме? Как сделать так чтобы не звонили в мессенджере? Как сделать так чтобы никто не видел мои группы вконтакте? Как сделать так чтобы обои сами менялись? Как сделать так чтобы письма не приходили в спам? Как сделать так чтобы при открытии сайта открывалась новая вкладка? Как сделать так чтобы рамка была на одной странице? Как сделать так чтобы слайды переключались автоматически?

Конструктивные исполнения

Типоразмеры и характеристики устройств должны соответствовать требованиям ГОСТ 13861-89, ISО 2503-83 и ГОСТ 12.2.052-81. Классификация углекислотных редукторов может быть выполнена по следующим параметрам:

По числу рабочих камер. Преобладающее количество подобных устройств – однокамерного типа, однако для улучшения стабильности функционирования в условиях пониженных температур наружного воздуха производят и двухкамерные редукторы. Рабочие камеры в таких устройствах расположены последовательно. По условиям работы. Различают рамповые, сетевые и баллонные редукторы. Рамповые предназначаются для работы на многопостовых участках, а сетевые питаются от стационарной сети, проложенной от углекислотной станции предприятия. Для работы отдельных постов предназначаются баллонные углекислотные редукторы, которые рассчитываются на меньшие показатели удельного расхода газа и ограниченный диапазон рабочих давлений. По принципу открытия/закрытия впускающего клапана редукторы для углекислотного баллона могут быть прямого и обратного действия. Принцип действия редуктора второго типа рассмотрен выше, а в редукторах прямого действия все изменения расхода и давления происходят в обратном порядке. Такие редукторы менее удобны при эксплуатации, а потому используются значительно реже.
