Кислородный редуктор бко 50-4, бко 50-5. устройство и принцип работы

Берегите глаза | 08.04.2017

Предназначение кислородного редуктора

Кислород – это неотъемлемый компонент так называемой газовой сварки или резки металла. К месту выполнения работ его доставляют в баллонах выполненных из стали и окрашенных в голубой цвет.

Баллон кислородный

Для обеспечения подачи кислорода под рабочим давлением используют редукторы. В соответствии с ГОСТ 13861-89 эти устройства маркируются следующим образом – БКО, СКО, РКО. Первая аббревиатура обозначает то, что редуктор используют для установки на кислородные баллоны, одноступенчатый (Д – двухступенчатый). Вторая – это сетевое Изделие, и третья — рамповое.

Выпускают несколько видов этих устройств – БКО 25 и БКО 50. Первый тип обеспечивает подачу кислорода до 25 кубометров в час, второй 50. Предельный параметр рабочего давления первой модели равен 0,8 МПа, у второй 1,25 МПа.

Для присоединения кислородного редукционного устройства применяют накидную гайку.

Редуктор использует в работе следующие принципы:

1. Газ проходит через фильтр и подается в камеру высокого давления. Вращение регулятора передает усилие установленной пружины посредством диска, мембраны и толкателя непосредственно на клапан. Именно он и регулирует поступление кислорода в рабочий объем.
2. Узел, в котором происходит изменение давления, представляет собой отдельную сборочную единицу, состоящая из седла, клапана с пружиной и фильтрационного устройства ЭФ-5. Для повышения безопасности на корпусе устройства вмонтирован клапан, предназначенный для стравливания газа по достижении критического уровня давления в рабочей камере от 16,5 до 25 кгс на квадратный сантиметр.

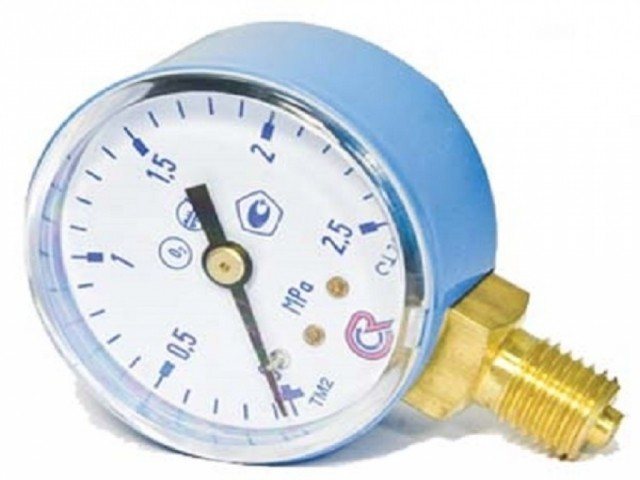

Манометр кислородного редуктора

В составе кислородного редуктора применяют манометры, один показывает значение давления в баллоне (сети), а на второй его параметр на выходе. В зону сварки кислородную смесь подают через рукав диаметром 6 или более мм. Рукав подсоединяют к штуцеру, на другом конце устанавливают резак или горелку.

Редуктор кислородный БКО-50-4 – купить газовые баллонные редукторы – цена, фото и видео, отзывы

Одноступенчатые баллонные газовые редукторы БKО-50-4 предназначаются для снижения давления поступающего из баллона газа. Они позволяют в автоматическом режиме поддерживать постоянное заданное рабочее давление на выходе при различном давлении на входе.

Редуктор используется для работы с техническими газами. Высоким качеством отличаются редукторы, выпускаемые предприятием «БАМЗ». На протяжении 60 лет завод производит редукторы, обладающие превосходными показателями безопасности и долговечности.

Эксплуатационные характеристики продукта вполне обосновывают его стоимость.

Технические характеристики

Масса изделия не превышает 1,75 кг, габаритные размеры – 170*170*155 мм. Максимальная пропускная способность, которую обеспечивает редуктор, составляет 50 м3/ч. Наибольшее давление поступающего газа на входе равно 20 МПа (200 кгс/см2).

Максимальное рабочее давление для редуктора БKО-50-4 составляет 1,25 MПа (12,5 кгс/см2). Устройство комплектуется двумя манометрами, позволяющими контролировать давление газа в камере рабочего давления и на входе.

В качестве материала уплотнительного элемента для мембраны используется резинотканевая прокладка, толщиной в 2 мм. Клапан редуктора выполнен из полиамида.

Для редукторов устанавливается вид климатического исполнения УХЛ по ГОСТ 15150, рабочий интервал температур от минус 25 до плюс 50 °С.

Особенности конструкции оборудования

1. На выходе редуктора можно установить защитные предохранительные устройства – пламегаситель или обратный клапан.
2. Двойная фильтрация газа.
3. На входе редуктора можно установить узел фильтра, обладающего повышенной пропускной способностью.

Принцип работы устройства

Давление газа в редукторе снижается за счёт его одноступенчатого расширения. Это происходит при прохождении газа в камеру рабочего (установленного) давления через технологический зазор, образующийся между клапаном и седлом.

Минуя входной фильтр, а также фильтр, находящийся перед седлом, газ направляется в камеру высокого давления. Происходит вращение регулирующего маховика по часовой стрелке, при этом усилие нажимной пружины через толкатель и мембрану передаётся на редуцирующий клапан.

Перемещаясь, клапан открывает газу проход в камеру рабочего (установленного) давления.

Установка и дальнейшая эксплуатация

Перед тем, как присоединять редуктор к вентилю баллона с газом, следует удостовериться в присутствии фильтра на входном штуцере, а также в исправности манометров. После присоединения редуктора следует проверить герметичность и установить рабочее давление.

Проверить оборудование на самотёк можно следующим образом – присоединить к редуктору горелку или резак и перекрыть вентиль расхода газа. Далее следует освободить пружину, для чего выворачивают регулирующий винт. Стрелка манометра, отображающего рабочее давление, должна остановиться после установления перепада.

Медленного нагнетания рабочего давления происходить не должно.

Не менее чем два раза в год следует производить продувку предохранительного клапана принудительным методом. Эта процедура осуществляется отдельно от редуктора (на специальном стенде). При выявлении любой неисправности в работе оборудования нужно незамедлительно перекрыть запорный вентиль и выпустить газ из редуктора.

Техника безопасности

Эксплуатация редуктора БKО-50-4 без входного фильтра категорически запрещается. Соединительные элементы вентиля баллона и редуктора должны быть чистыми, не содержать следов жиров и масел, а также механических повреждений. При подаче газа в редуктор запрещается быстро открывать вентиль баллона. Устройство предназначено для работы в температурном диапазоне от – 25 до + 50 °С.

К кислородному редуктору обычно прилагаются сопутствующие документы:

• сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ) – РОСС RU. АЯ04;
• разрешение на применение на предприятиях и объектах подконтрольных Ростехнадзору № РРС 00-21052 Федеральной службы по экологическому и атомному надзору.

Хотите купить товар по специальной цене? Вас интересуют действующие акции и скидки? Обнаружили ошибку в описании или появились вопросы по товарам, представленным на нашем сайте https://www.Komplektacya.ru, просьба обращаться на контактный e-mail: , по многоканальному телефону или при помощи онлайн консультанта, находящегося в правом нижнем углу страницы.

Источник: https://www.Komplektacya.ru/stroitelnaja-texnika-oborudovanie/svarochnoe-oborudovanie/reduktor-kislorodnyj-ballonnyj-bko-50-4

Виды кислородных редукторов

Редукторы можно разделить на два больших класса – рамповые и постовые. Первые отличает высокая пропускная способность газа, она достигает 120 кубометров в час. Именно поэтому их устанавливают для подачи кислорода на объединенные сварочные посты. Вторые кислородные редукторы предназначены для персонального использования. Они гарантируют расход газа в пределах от 5 до 25 кубометров в час. Следует помнить, что по внешнему виду кислородные редукторы похожи друг на друга.

ГОСТ 13861-89 определяет такие виды исполнения изделий для снижения давления кислорода:

1. На баллонах — БКО, БКД и БПО.
2. В магистральной сети — СКО, САО, СПО, СМО.
3. Универсальные — У.
4. Рамповые — РКЗ, РАД, РПД.
5. Центрального действия – ЦКЗ.

Ключевые параметры кислородного редуцирующего устройства – это способность пропускать определенные объем газа в единицу времени и поддержания заданного параметра давления газа в емкости.

Кислородный редуктор БКО 50-4

Так, БКО 50-4 обеспечивает подачу газа 50 кубометров в час и с давлением, составляющим 4 атм. БКО 50 – 12, при том же расходе, поддерживает давление в 12 атм. Кстати, устройства этих моделей чаще всего применяют для оснащения рабочих газосварочных постов.

Кислородный редуктор РКЗ 500-2 (схема сбора)

РКЗ 500-2 (редуктор рамповый кислородный) предназначен для одновременной подачи газа на несколько газосварочных постов. Эти устройства работают в температурном диапазоне от -5 до +50 градусов Цельсия. Кстати, специалисты рекомендуют оснащать кислородные устройства этого класса дополнительными фильтрами.

Устройство и принцип работы кислородного редуктора

Массовое распространение в практической деятельности получили устройства обратного действия. Причиной этому служат – их минимальные размеры и конструктивная простота изделия.

Конструкция кислородного редуктора

В корпусе этого устройства расположены два последовательных сосуда. Первый – это емкость с высоким давлением, в нее поступает газ из баллона, или из сетевой линии подачи газа. Между емкостями вмонтирован клапан, управляемый посредством двух пружин, воздействующими на мембрану. Ход клапана напрямую зависит от усилия, развиваемое этими пружинами.

Пружину, установленную в первую камере, настраивают с помощью регулировочного винта. Он настраивает величину хода регулировочного клапана. Для его перекрытия достаточно вывернуть винт до упора.

Камера с низким давлением напрямую связана с горелкой (резаком), то есть уровень давления в емкости определяет уровень давление газа на горелке (резаке). В случае если расход газа превышает объем его подачи, то давление в первой емкости упадет. При этом пружина будет давить на мембрану с большим усилием и в результате клапан раскроется на большую величину и объем подаваемого газа вырастет. Если же расход будет уменьшен, то пружина вернет клапан на место. Так, происходит автоматизированное регулирование рабочих параметров в редукционном устройстве.

На корпусе кислородного редуктора, смонтированы манометры. Первый датчик показывает его численное значение в баллоне, второй показывает на рабочем органе (резаке, горелке).

Редуктор кислородный БКО50 4 и его назначение

Продуктивность работы кислородного редуктора напрямую зависит от того, какие технические характеристики у модели и в какой области предполагается его применение.

Описание редуктора

Прямым назначением редуктора кислородного типа является автоматизированная работа по понижению, поступающего с баллона или сети, давления до требуемого рабочего показателя, а также дальнейшее его поддержание в необходимом диапазоне, не зависящее от перепадов давления газа в сети или баллоне.

Редуктор кислородный характеристики и конструктивные особенности

Кроме, ключевых параметров в виде расхода и давления редукторы обладают следующими дополнительными характеристиками:

Редуктор кислородный характеристики

1. Количество ступеней снижения давления. Производители выпускают устройства с одной или двумя ступенями регулирования. В первой основную роль играет пружина. В моделях с двумя ступенями регулировка осуществляется при помощи промежуточных воздушных камер. Эти изделия гарантируют работу газосварочного рабочего места в условиях когда температура ниже нуля. Кроме того, эти редукторы гарантируют стабильную подачу газа. Но они отличаются сложностью конструкции и соответственно стоимостью.
2. Все кислородные редукторы присоединяют к источнику газа с помощью накидной гайки. Хомуты и другие крепежные приспособления использовать недопустимо. Это вызвано в первую очередь взрывоопасными свойствами кислорода, требующими качественной герметизации соединения.
3. Еще один параметр кислородных редуцирующих устройств – это климатическое исполнение. Этот показатель имеет важное значение. Дело в том, что падение давления приводит к росту его объема. Это приводит к переохлаждению редуктора и газа, а это может привести к повреждению устройства.

Кислородный редуктор особенности устройства

Двухступенчатый редуктор для кислорода отличается клапаном, изготовленным с высокой точностью и мембраной, собранной из двух слоев материала.. Для ее изготовления применяют синтетические каучуки. Это позволяет сохранять работоспособность устройства при температурах ниже 0 и давлении до 200 атм.

Особенности конструкции и обслуживание

В промышленности и быту применяется 2 типа газов:

• инертные;
• горючие.

Адаптеры на них принципиально отличаются, чтобы не перепутать. На баллоны с инертным газом соединения редуктора с баллоном осуществляется правой, стандартной резьбой. Кислород, пропан, углекислоту, метан и другие горючие газы, присоединяют редуктор, закручивая в отверстие с левой резьбой – против часовой стрелки.

Разнонаправленная резьба исключает возможность заправки емкости не тем видом газа и использование баллона не по назначению.

Редуктора имеют внутри мембрану, которая изнашивается. Каждые 5 лет редуктор должен проходить испытание. При этом мембрана заменяется новой. В редукторах для композитных баллонов – сделаны по евростандартам, мембрана рассчитана на работу минимум 10 лет, но проверку оборудование должно проходить через 5 лет.

На верхней части корпуса нанесена маркировка, в которой указаны год изготовления узла и первой поверки. При последующем испытании набивается следующая дата.

Редуктор необходимо регулярно смазывать, проверять на герметичность. При необходимости надо менять прокладки.

Инструктор, преподаватель колледжа при заводе Донмет Саркизов П. В.: Среди любителей бытует мнение, что редуктор с ротаметром позволяет экономно расходовать газ. На практике приборы отличаются только показаниями. Второй манометр на редукторе показывает расход газа в минуту. Это значение заложено в режимах сварки. Ротаметр показывает фактическое давление в рабочей камере в данный момент. Для установки рабочих параметров надо пересчитывать показания ротаметра по коэффициенту или использовать переводную таблицу.

Редуктора с 2 ротаметрами, предназначены для сварки металлов тугоплавких и с высокой теплоотдачей. К первому подключается сварочная горелка, ко второму форсунка для подогрева обратной стороны шва. Подключать 2 аппарата нельзя».

Как работать с кислородным редуктором

При работе с кислородными редукторами надо обязательно провести несколько подготовительных операций.

1. Проверить исправность и целостность датчиков давления. Стрелки должны быть установлены на нуле и не изменять свое положение при повороте редуктора.
2. Перед тем как присоединить рукава для подачи газа необходимо проверить, вывернут ли рабочий винт, регулирующий закрытие клапана.
3. После подсоединения шлангов необходимо настроить устройство на подачу необходимого для выполнения работ давления.

Работа с кислородным редуктором

Кроме перечисленных операций, необходимо проверить редуктор на герметичность. Для этого винт необходимо выкрутить до конца.

Проверить резьбовое соединение на предмет наличия следов масла и жира, в случае обнаружения их немедленно необходимо удалить с использованием растворителя.

Кстати, герметичность можно проверить нанеся на места резьбовых соединений мыльную пену. При появлении пузырей работы необходимо прекратить и редуктор сдать в ремонт.

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

1. Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
2. Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
3. Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
4. В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

1. Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
2. При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.

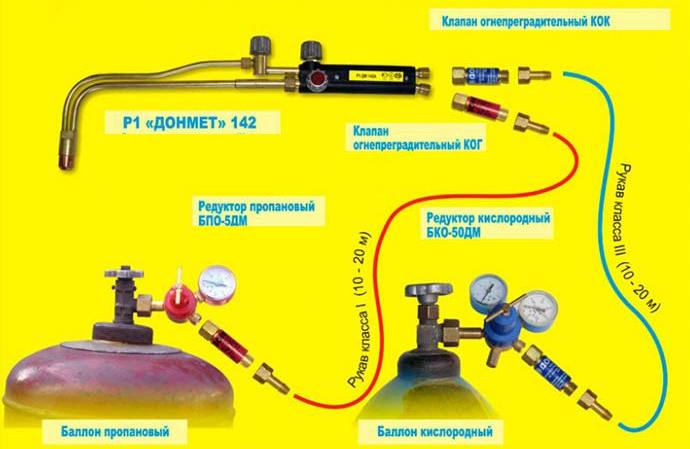

3. Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Эксплуатация редуктора.

До присоединения кислородного редуктора необходимо тщательно проверить, нет ли на штуцере и накидной гайке следов масла и т. п. При обнаружении следов жировых веществ редуктор надо промыть в каком- либо растворителе (например, в авиационном бензине).

Далее необходимо проверить исправность резьбы накидной гайки, очистить ее от грязи и пыли, а также проверить наличие и исправность фибровой (для кислородных редукторов) или кожаной (для ацетиленовых редукторов) прокладки, от которой зависит плотность соединения редуктора с вентилем.

После продувания кислородного вентиля баллона или магистрали для удаления из них грязи или стружки, которые могут попасть в редуктор и испортить его клапан, к штуцеру вентиля привертывается и закрепляется ключом накидная гайка кислородного редуктора.

Точно так же необходимо продуть вентиль ацетиленового баллона до присоединения к нему ацетиленового редуктора.

До пуска газа в редуктор его регулирующий винт должен быть вывернут до полного ослабления нажимной пружины, чтобы при открывании вентиля баллона редуктор не мог быть поврежден. Запорный вентиль на редукторе должен быть открыт. К шланговому ниппелю редуктора присоединяют шланг и укрепляют его прочно хомутиками или мягкой проволокой.

Для пуска газа в редуктор необходимо плавно открыть вентиль баллона на пол-оборота маховичка. Если при этом ненормальностей не наблюдается, то вентиль баллона следует открыть до отказа и вращением нажимного регулирующего винта редуктора по часовой стрелке установить по манометру необходимое рабочее давление. Величина рабочего давления кислорода устанавливается при открытом вентиле резака.

Когда же вследствие наличия масла или резкого пуска кислорода произойдет вспышка или сильное нагревание редуктора, необходимо быстро закрыть вентиль баллона, а редуктор снять и отправить в ремонт.

После установления рабочего давления надо проверить, нет ли утечки газа в местах соединений, по резьбе манометров и т. д. Пропуски газа опасны, так как ацетилен и другие горючие газы образуют с воздухом взрывчатые смеси.

После проверки резак зажигают и регулируют пламя.

В процессе работы необходимо следить, чтобы в редукторе не появлялось утечки, замерзания и т. д.

При прекращении работы на 2—3 мин. можно закрыть только вентили на резаке. Если же работа прекращается на 10—15 мин., то помимо вентилей резака закрывают и запорный вентиль редуктора, не изменяя положения регулирующего винта. При перерывах в работе более 10—15 мин. следует дополнительно вывертыванием регулирующего винта ослабить нажимную пружину.

При длительных перерывах и по окончании работы закрывается вентиль баллона или магистрали и полностью выпускается оставшийся в редукторе газ. Затем вращением регулирующего винта против часовой стрелки ослабляется нажимная пружина.

Что еще следует знать при работе с редуктором

Как известно, из школьного курса химии, кислород – это сильнейший окислитель и поэтому работа с ним должны выполняться в строгом соответствии с требованиями правил безопасности и охраны труда. В частности, нельзя допускать контакта кислорода и масел, результатом такого контакта станет взрыв.

Часто газ привозят на рабочие места в баллонах, давление в которых составляет 14,7 МПа. Поэтому при обращении с ними необходимо соблюдать определенные правила безопасности. Кроме того, что баллон нельзя ронять, ударять по нему, хранить от огня и пр. Кислородный редуктор, установленный на нем, должен быть закрыт прочным кожухом.

Сферы применения

Основная масса технического кислорода используется для проведения газосварочных работ. На месте проведения работ происходит понижение давления кислорода до рабочего уровня при помощи редуктора. Для этого применяются баллонные либо рамповые разновидности в зависимости от способа доставки кислорода (баллоны или магистраль).

Ещё одна отрасль, потребляющая кислород – медицина. Техническое оснащение этой отрасли немногим отличается от сферы газосварочных работ. Доставляется газ в баллонах, далее давление снижается редукторами и разводится по палатам и койкам. Кислород же поступает медицинский, стандартизированный. В составе газа не менее 99% кислорода и 1% азота. Никакие другие примеси недопустимы.

Причины поломок редукторов

Как и любое техническое устройство, кислородный редуктор подвержен неполадкам, возникающим в процессе эксплуатации. Так, утечка кислорода может возникнуть из-за того, что нарушена герметичность между клапаном и камерами. Это может быть вызвано тем, что износилось уплотнение седла, выполненное из эбонита, или тем, что в механизм клапана попали посторонние частицы.

При работе в зимнее время кислородный редуктор может замерзнуть. Для предотвращения этого явления вентиль баллона необходимо закрыть и обдуть его теплым воздухом. Это устранит и наледь, и лишнюю влагу. Кстати, огонь для отогрева редуктора применять категорически запрещено.

Нередки случаи, когда происходит засорение редуктора посторонними частицами. Для предотвращения этого необходимо фильтр периодически продувать или промывать.

Область применения

Редукторы этого типа применяют практически во всех отраслях народного хозяйства. В промышленности – при сборке и разделке металлоконструкций, в медицине, для организации подачи газа в палаты и операционные.

Выполнение газопламенных работ

Кислородный редуктор используют в разных отраслях. В частности, при выполнении газопламенных работ. Редуктор обеспечивает постоянную подачу газа. В медицине редукторы устанавливают в систему подачи кислорода по палатам. Не обходятся без подобных устройств и системы подачи воздуха на авиационном транспорте и морском транспорте.
