Планетарный редуктор: принцип работы, характеристики и разновидности этого устройства

Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки. В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Назначение и конструкция редуктора

Служит редуктор для обеспечения понижения передачи и при этом повышения силы крутящего момента. Для обеспечения работы этого механизма вращающийся вал присоединяется к его ведомому элементу.

Это устройство в классическом исполнении состоит из червячных или зубчатых пар, центрирующих подшипников, различных уплотнений, сальников и т.д. Примером планетарного редуктора является шариковый подшипник. Корпус устройства сложен из двух элементов:

• крышки;
• основания.

Смазка всех составных элементов этого устройства производится путем разбрызгивания масла, но в некоторых особенных устройствах это осуществляется при помощи масляного насоса в принудительном порядке.

Расчет на прочность планетарных передач

Прочностной расчёт планетарных передач проводят как для цилиндрических зубчатых передач. Вычисляют каждое зацепление:

• внешнее — между солнцем и планетными колёсами;
• внутреннее — между планетами и короной.

Если колёса изготовлены из одного материала, а силы в зацеплении равны, рассчитывают наименее прочное соединение — внешнее.

Алгоритм расчёта следующий:

1. Выбирают схему редуктора.
2. Определяют исходные данные: передаточное число i, крутящий момент Твых и частоту вращения выходного вала Uвых.
3. Подбирают число зубьев с проверкой условий сборки и соседства планетных шестерней.
4. Рассчитывают угловые скорости колёс.
5. Вычисляют КПД и моменты выходных валов.
6. Рассчитывают прочность зацепления.

В расчёте момента учитывают количество планетных колёс и неравномерное нагружение их зубьев. Вводят поправочный коэффициент η =1,5…2, если меры выравнивания отсутствуют:

• повышенная точность изготовления;
• радиальная подвижность солнца, короны или водила;
• применение упругих элементов.

Расчёт зубчатых передач выполняют по двум критериям:

• контактная прочность, т.е. выносливость рабочих поверхностей зубьев под нагрузкой;
• напряжение на изгиб, усталостный излом.

Расчёт контактной прочности сводится к проверке условия, что напряжение σн не превышает допустимого значения. Вычисления проводят по формуле Герца для цилиндрических поверхностей, добавляя уточняющие коэффициенты. В результате получают значение межосевого расстояния — главную геометрическую характеристику зубчатой передачи:

d=K×η×∛ (T×Kн(i±1))/(Ψ×i×[σн]^2),

где K — вспомогательный коэффициент для прямозубых колёс, МПа;

η — коэффициент неравномерности;

Т — вращающий момент, Н×мм;

Kн — коэффициент нагрузки;

Читать

Причины перехода АКПП в аварийный режим и способы сброса ошибки

Ψ — коэффициент ширины колеса равный 0,75;

i — передаточное число;

[σн] — допускаемое контактное напряжение, МПа. Определяется коэффициентом долговечности и пределом выносливости.

После определения геометрии передачи проверяют условие прочности:

σн= {310/(d×i)}×√ (T×Kн(i+1)^3)/(Ψ×d) ≤ [σн]

При расчёте на изгиб принимают условие, что вся нагрузка передаётся одной паре зубьев и приложена к его вершине. Расчётное напряжение не должно превышать допускаемое:

σf= (M/W) – (F/(b×s) ≤ [σf],

где М — изгибающий момент;

W — осевой момент сопротивления;

F — сила сжатия;

b, s — размеры зуба в сечении;

[σf] — допускаемое напряжение изгиба. Зависит от предела выносливости, шероховатости, погрешности изготовления зубьев.

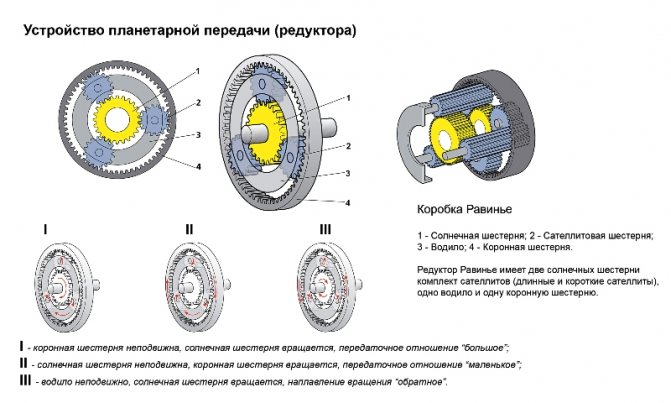

Принцип работы

То, как будет функционировать этот агрегат зависит от кинематической схемы привода. Так подводку вращательного движения можно осуществлять к любому элементу этой системы, а снятие производить с какого-либо из оставшихся. Передаточное число зависит от того, согласно какой схемы организована подводка и съем вращательного движения.

Понимание того, как работает подобный редуктор, позволяет оценить сложность ремонта и восстановления.

Передаточное число планетарных передач

Передаточным называют отношение частоты ведущего вала планетарной передачи к частоте ведомого. Визуально определить его значение не получится. Механизм приводится в движение разными способами, а значит передаточное число в каждом случае различно.

Для расчёта передаточного числа планетарного редуктора учитывают число зубьев и систему закрепления. Допустим, у солнечной шестерни 24 зуба, у сателлита — 12, у короны — 48. Водило закреплено. Ведущим становится солнце.

Сателлиты начнут вращаться со скоростью, передаваемой солнечной шестернёй. Передаточное отношение равно: -24/12 или -2. Результат означает, что планеты вращаются в противоположном направлении от солнца с угловой скоростью 2 оборота. Сателлиты обкатывают корону и заставляют её обернуться на 12/48 или ¼ оборота. Колёса с внутренним закреплением вращаются в одном направлении, поэтому число положительное.

Общее передаточное число равно отношению числа зубьев ведущего колеса к количеству зубьев ведомого: -24/48 или -1/2 оборота делает корона относительно солнца при зафиксированном водиле.

Если водило станет ведомым при ведущем солнце, то передаточное отношение: (1+48/24) или 3. Это самое большое число, какое способна предложить система. Самое маленькое отношение получается при фиксировании короны и подачи момента на водило: (1+/(1+48/24)) или 1/3.

Передаточные числа простой планетарной схемы: 1,25 — 8, многоступенчатой: 30 — 1000. С ростом кинематической характеристики КПД снижается.

Разновидности планетарных редукторов

В зависимости от количества ступеней, которые они имеют планетарные редукторы подразделяют на:

• одноступенчатые;
• многоступенчатые.

Одноступенчатые более простые и при этом компактнее, меньше по размерам в сравнении с многоступенчатыми, обеспечивают более широкие возможности по передаче крутящего момента, достижения разных передаточных чисел. Обладающие несколькими ступенями являются достаточно громоздкими механизмами, при этом диапазон передаточных чисел, которые ими могут быть обеспечены, существенно меньше.

В зависимости от сложности конструкции они могут быть:

• простыми;
• дифференциальными.

Кроме этого, планетарные редукторы в зависимости от формы корпуса, используемых элементов и внутренней конструкции могут быть:

• коническими;
• волновыми;
• глобоидными;
• червячными;
• цилиндрическими.

Через них может передаваться движение между параллельными, пересекающимися и перекрещивающимися валами.

Достоинства и недостатки планетарных передач

Планетарная передача выигрывает у простых зубчатых механизмов аналогичной мощности компактным размером и массой меньшей в 2 — 3 раза. Используя нескольких планетных шестерней, достигается зацепление зубьев на 80%. Нагрузочная способность механизма повышается, а давление на каждый зубец уменьшается.

Кинематическая характеристика планетарного механизма доходит до 1000 с малым числом зубчатых колёс без применения многорядных конструкций. Помимо передачи планетарная схема способна работать как дифференциал.

За счёт соосности валов планетарного механизма, компоновать машины проще, чем с другими редукторами.

Применение планетарного ряда в АКПП снижает уровень шума в салоне автомобиля. Сбалансированная система имеет высокую вибропрочность за счет демпфирования колебаний. Соответственно снижается вибрация кузова.

Недостатки планетарного механизма:

• сложное производство и высокая точность сборки;
• в сателлиты устанавливают подшипники, которые выходят из строят быстрее, чем шестерня;
• при повышении передаточных отношений КПД падает, поэтому приходится усложнять конструкцию.

Читать

Ресурс автоматической коробки передач, пробег и срок службы АКПП

Характеристики основных разновидностей этого устройства

Цилиндрические

Самые распространенные. Коэффициент полезного действия этих устройств достигает 95%. Они могут обеспечивать передачу достаточно больших мощностей. Передача движения осуществляется между параллельными и соосными валами. Они могут оснащаться прямозубными, косозубными и шевронными зубчатыми колесами. Коэффициент передачи может колебаться в пределах от 1,5 до 600.

Конические

Такое название они носят потому, что в них используются шестеренки, которые имеют коническую форму. Это обеспечивает плавность сцепки и способность выдерживать достаточно большие нагрузки. Могу иметь одну, две и три ступени. Валы в этой разновидности редукторов могут располагаться как горизонтально, так и вертикально.

Волновые

Они представляют собой конструкцию с гибким промежуточным числом. Состоят они из генератора волн, эксцентрика или кулачка, который обеспечивает растяжение гибкого колеса до достижения его контакта с неподвижным. При этом гибкое колесо имеет наружные зубья, а неподвижное — внутренние.

К достоинствам такого типа редукторов относится:

• плавность хода;
• высокое передаточное число;
• возможность передачи движения через герметичные и сплошные стенки.

Они могут быть одно- и многоступенчатыми. Высокоскоростные оснащены подшипниками скольжения, а низкоскоростные — подшипниками качения.

Подбор чисел зубьев планетарных передач

Число зубьев колёс подбирают на первом этапе расчёта планетарной схемы по заранее установленному передаточному отношению. Особенность проектирования планетарного ряда заключается в соблюдении требований правильной сборки, соосности и соседства механизма:

• зубья сателлитов должны совпадать с впадинами солнца и эпицикла;
• планеты не должны задевать друг друга зубьями. На практике более 6 сателлитов не используют из-за трудностей равномерного распределения нагрузки;
• оси водила, солнечного и коронного колёс должны совпадать.

Основное соотношение подбора зубьев передачи через передаточное число выглядит так:

i = 1+Zкорона/Zсолнце,

где i — передаточное число;

Читать

Устройство и принцип работы гидромеханической коробки передач

Zn — количество зубьев.

Условие соосности соблюдается при равных межосевых расстояниях солнечного колеса, короны и водила. Для простой планетарной зубчатой передачи проверяют межосевые расстояния между центральными колёсами и сателлитами. Равенство должно удовлетворять формуле:

Zкорона= Zсолнце+2×Zсателлит.

Чтобы между планетами оставался зазор, сумма радиусов соседних шестерней не должна превышать осевое расстояние между ними. Условие соседства с солнечным колесом проверяют по формуле:

sin (π/c)> (Zсателлит+2)/(Zсолнце+Zсателлит),

где с — количество сателлитов.

Планетные колёса размещаются равномерно, если соотношение зубьев короны и солнца к количеству сателлитов окажется целым:

Zсолнце/с = Z;

Zкорона/с = Z,

где Z — целое число.

Область применения планетарных передач

Планетарная схема используется в:

• редукторах;
• автоматических и механических коробках передач;
• в приводах летательных аппаратов;
• дифференциалах машин, приборов;
• ведущих мостах тяжёлой техники;
• кинематических схемах металлорежущих станков.

Планетарную коробку передач применяют в агрегатах с переменным передаточным отношением, затормаживая водило. В гусеничной технике для сложения потоков мощности элементы в планетарном механизме не блокируют.

Видеокурс по этой теме

•

  Видеокурс «Уроки SOLIDWORKS для повышения мастерства»

  0 out of 5
  Полезные инструменты и возможности SOLIDWORKS, не отраженные в других частях.

  Именно глубина использования программы дает вам статус профессионального пользователя.

  2700 руб.

  В корзину Быстрый просмотр

Усовершенствование механической бетономешалки или как сделать редуктор самому

При строительстве дома, нежилых сооружений, то есть сарая, гаража в качестве необходимого оборудования всегда выступает бетономешалка. Покупать её действительно накладно, тем более, что хозяин не собирается стоиться всю свою жизнь. Но изготовить её самостоятельно вполне возможно и не очень сложно, если использовать инструкции. Можно использовать готовую механическую конструкцию, а можно все изготовить самому. Конструкция может быть как для стационарного использования, так и передвижной. Тогда можно использовать старую тележку на колёсах.

Один из примеров изготовления самодельной бетономешалки

Изготовить планетарный редуктор своими руками, который будет вращать емкость бетономешалки, несложно. Скорость перемешивания бетона не должна быть высокой. Он является посредником между электродвигателем и нашим баком и будет регулировать скорость вращения через вал редуктора. При его изготовлении важную роль играет корпус редуктора, в котором будут находиться валы, оси с необходимой соосностью, а также шестерни должны быть выставлены с необходимым зазором. Если нет возможности подобрать необходимого размера корпус, нужно или переделать из готового или сварить новый. При сварке обязательно нужно учитывать деформацию металла.

Иные мастера советуют варить корпус полностью и использовать в качестве гнёзд для подшипников опоры обрезки труб, которые можно выставить в необходимом положении и закрепить или при помощи сварки или болтового соединения. Что бы была возможность смазывать наш редуктор, крышку делают съемной.

Изготавливают валы и оси, которые будут служить опорой шестерням, из стали с хорошими характеристиками по прочности. Шестерни на них должны быть закреплены жёстко. Ось используют в конструкции в случае, когда нужна в редукторе промежуточная шестерня, которую можно застопорить на оси или стопорной разрезной шайбой или гайкой с упорным буртиком.

Валы опираются на опорные подшипники и их правильный подбор влияет на работоспособность всего редуктора. Лучше всего выбрать закрытый подшипник, что бы не приходилось часто разбирать конструкцию и смазывать подшипники. Выбор подшипника зависит также и от вида зуба у шестерни. Прямозубые шестерни требуют обычных однорядных, лучше двухрядных шарикоподшипников, а косозубые работают лучше с радиально упорным подшипником, причем лучше выбрать роликовый.

Шестерни изготовить достаточно сложно, лучшим вариантом будет снять их со старого списанного оборудования. Главное, что бы они были парами и отвечали вашей задумке по количеству зубьев. Для этого нужно рассчитать передачу. Допустим, бетономешалка должна вращаться со скоростью 35 оборотов за одну минуту. Двигатель дает 1000 оборотов за одну минуту. Производим вычисление: 1000/35 = 28. Значит, диаметр одной шестерни и её зубьев должен также соотноситься в диаметром другой шестерни.

Смазываем их жидким маслом так, что бы нижние зубья были им покрыты и выставляем необходимый зазор, регулируя его так, для того, что бы уменьшить шум в работе, и выдерживалась необходимая нагрузка. Необходимо установить и сальниковые уплотнители, что бы не просачивалось масло. Также необходимо установить крышки подшипников, которые также можно подобрать уже готовыми.

Далее свариваем раму и устанавливаем на неё вашу емкость, предварительно убедившись в её герметичности, если вы используете подручный материал. Если будем изготавливать подвижной вариант бетономешалки, привариваем стойки к тележке и устанавливаем вашу емкость на тележку. Вы должны обеспечить возможность опрокидывания ёмкости для выгрузки бетона. Для этого крепление на раму делаем подвижным при помощи осей или болтов и сверху крепим штурвал. На основании закрепляем раму с прикреплённым двигателем и редуктором, собранным в одно целое и крепим наш узел на середину днища, на который предварительно при помощи сварки или болтов крепим так называемый венец. В принципе, вот и всё.

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: [email protected] Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 [email protected] Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

themechanic.ru

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Стоит отметить, что на сегодняшний день планетарный редуктор весьма распространен и используется в большинстве грузовых автомобилей в ведущих мостах, а также очень часто встречается в роли лебедок.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.
