Принцип работы дозиметра: что показывает и для чего нужен

Что такое дозиметр и для чего он нужен

Человек постоянно подвергается воздействию излучения в форме солнечного света, некоторые его виды более вредны для организма. Слишком много ультрафиолета может привести к солнечному ожогу или раку кожи, а рентгеновские, гамма-лучи и некоторые радиоактивные частицы к слепоте и серьезному повреждению клеток, вплоть до смерти.

Чтобы предотвратить это, каждый человек, работающий с радиоактивными веществами или окружающей средой, носит дозиметр — это прибор, предназначенный для измерения радиации.

Дозиметр для измерения радиации обычно используют в виде значка или браслета, есть портативные и карманные модели. Они содержат кристаллы люминофора, способные улавливать электроны, освобожденные вредным ионизирующим излучением

Внимание! Измеритель радиации дозиметр не может обнаружить низкоэнергетическое бета-излучение от некоторых изотопов. Также углерод-14, тритий или серу-35.

Назначение для ношения индивидуальных дозиметров дается работникам, имеющим дело с рентгеновскими аппаратами, флуороскопическими установками. Также их должны использовать лица, работающие в промышленных зонах.

Дозиметры радиации устанавливают самостоятельно в радиоактивных средах для отслеживания среднего количества выделяемого излучения, но чаще всего их носят исследователи, обслуживающий персонал и другие должностные лица, работающие с радиацией или вокруг нее. Сотрудники многих кафедр университета носят их с собой, как и сотрудники атомных электростанций и некоторых больниц. Пациенты химиотерапии часто их используют во время лечения, чтобы гарантировать, что количество радиации, которой они подвергаются, остается в полезном диапазоне, а не входит в потенциально смертельный.

Что такое радиация

Краткий ликбез для тех, кто забыл уроки физики. Очень обобщенно.

Радиоактивность – способность некоторых химических элементов к распаду. Нестабильные ядра распадаются на элементарные частицы и ядерные фрагменты:

■ Альфа-частицы – ядра гелия, положительно заряженные частицы. Каждое ядро – это два протона + два нейтрона.

■ Бета-частицы – электроны (заряд отрицательный) и позитроны (заряд положительный).

■ Гамма-частицы – поток гамма-квантов (фотонов с высокой энергией). Это электромагнитное излучение с очень малой длиной волны и огромной проникающей способностью.

■ Нейтроны – нейтральные частицы, которые обычно появляются рядом с работающим атомным реактором.

■ Протоны, мюоны, кластеры и т.д.

Суть ионизирующего излучения – в способности ионизировать вещества, создавать внутри них новые заряженные частицы. Ионизирующее излучение часто называют радиацией, но это обобщение. Например, видимый свет и ультрафиолет – тоже радиация, но эти лучи не ионизируют.

Излучение существует ровно до того момента, как его поглотит вещество. И если тяжелые альфа-частицы тормозит даже воздух и задерживает бумага, а от бета-излучения защищает специальная одежда или слой пластика, то с гамма-излучением это не работает. Частицы остановит только толстый слой свинца, почвы, бетона и т.д.

Радиоактивные частицы могут попасть в организм разными путями: например, с грязью, питьевой водой, продуктами или воздухом, который мы вдыхаем, проникают через кожу. Ветер способен переносить радиоактивные частицы на сотни километров.

Для понимания: от Чернобыля до границы Украины с Беларусью – 11 км. До границы с РФ – 150 км.

Ионизирующее излучение повреждает живые клетки. Результат облучения – злокачественные опухоли, нарушение обмена веществ, лучевая болезнь, ожоги, катаракта, бесплодие и ещё сотни диагнозов. Особенно опасно гамма-излучение – от него очень сложно защититься.

Принцип работы дозиметра

Ионизирующее излучение, вызванное воздействием рентгеновских лучей, гамма-лучей и некоторых радиоактивных частиц, является типом излучения, которое несет достаточно энергии, чтобы выбить электроны из нормально стабильных молекул. Когда это происходит в живой ткани, потеря электронов может привести к повреждению клетки, но те же самые освобожденные электроны могут быть захвачены и измерены при правильных условиях. Радиационная дозиметрия работает, используя это преимущество.

Принцип действия дозиметра основан на захвате ионизирующего излучения электронами, они захватываются кристаллами люминофора. Когда последние нагреваются, выпускают эти захваченные электроны в виде света, чтобы точно определить количество излучения, которому подвергался прибор.

Некоторые модели заполняются аргоном, к которому подают напряжение с двух электродов. Бета-частицы проходят через камеру датчика, начинается ионизация газа, это приводит к повышению токопроводящих способностей аргона. Итог — электрический разряд, снижающий напряжение в электродах до 0. Затем камера с аргоном быстро восстанавливается и готова к новому измерению радиации.

Внимание! В выключенном состоянии схема дозиметра радиации находится в микропотребляющем режиме работы. В нем поддерживается только процесс отсчета реального времени процессором.

Портативное устройство

0
Практически эталонным устройством по соотношению цены, доступности и точности является «заслуженный» белорусский РКСБ-104. Его можно купить, если повезет, долларов за 150, хотя каждое тревожное сообщение (вроде аварии на АЭС «Фукусима-1») позволяет недобросовестным продавцам взвинчивать цену в пять и более раз. Точность измерения у этого прибора довольно высокая. Единственный минус – длительное время, которое требуется для замера (до 40 секунд), а также неинтуитивное чтение информации со шкалы. Не менее популярен и дозиметр АНРИ 01-02 Сосна российского производства. В нем используется большее количество детекторов (тех самых счетчиков Гейгера), а время измерения сокращено до 20 секунд.

0

0

Но, пожалуй, самые интересные портативные дозиметры производятся сейчас белорусской компанией Polimaster. В ассортименте компании имеется дорогой и точный прибор PM1621 с практически мгновенными измерениями, а также аппараты попроще (PM1610) и даже такой интересный гаджет, как RadFlash II. Последнее устройство выполнено в форме USB-флешки, его можно использовать как автономно (тогда записываются показания 500 измерений) или в подключенном к компьютеру виде (в этом случае можно измерять фон в режиме реального времени).

В чем измеряется радиация дозиметром

Действие основано на измерении ионизации за определенное время, то есть мощности экспозиционной дозы. Радиоактивное излучение измеряется в микроРентген/час.

Для оценки воздействия на человеческий организм используется понятие эквивалентная доза и ее мощность. Измерение происходит в Зивертах (Зв). 1 Зв = 100 Рентген.

Коэффициент качества эквивалентной дозы дозиметра является характеристикой излучения и показывает биологическую активность, то есть способность вносить повреждения в биологическую ткань

Как измерить уровень излучения с помощью камеры смартфона

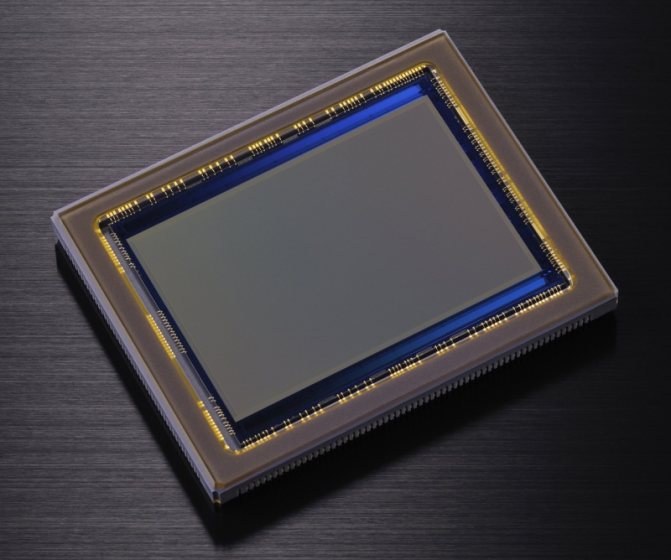

CMOS-матрицы в камерах смартфонов чувствительны не только к видимому свету. Они воспринимают и более короткие волны — рентгеновское и гамма-излучение.

За время выдержки для среднего фото (до 100 мс) следов воздействия такого излучения матрица не зафиксирует. К тому же его перекроет излучение в видимом диапазоне.

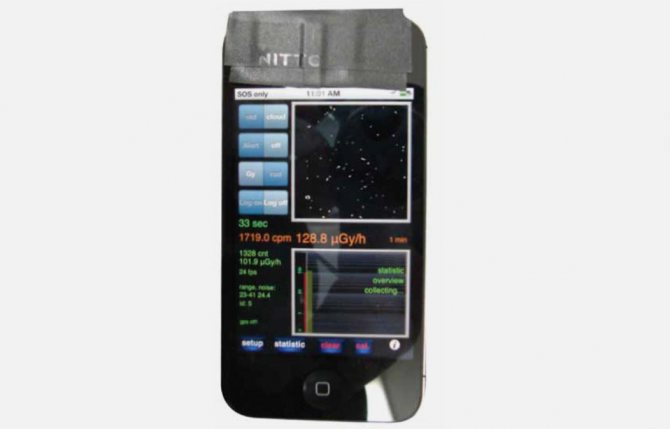

Но выход есть! Заклейте камеру черной изолентой. Она защитит от видимого излучения, но позволит рентгеновским и гамма-фотонам попадать на матрицу. После этого приложению останется только подсчитать количество фотонов и преобразовать это значение в понятные единицы измерения.

Насколько точно это работает? В 2014 году специалисты Австралийской организации по ядерной науке и технологиям (ANSTO) протестировали приложение Radioactivity Counter на Samsung Galaxy S2 и Apple iPhone 4S. Они определяли поглощенную предметами дозу излучения в мкГр/ч (для гамма-излучения единицы Гр (грей) и Зв эквивалентны).

Точный дозиметр должен показать линейный отклик на разные дозы радиации. Результаты не должны зависеть от ориентации смартфона в пространстве.

В целом смартфоны хорошо справились с задачей. Samsung показал линейный отклик при мощности излучения от 20 микрогрей в час (мкГр/ч, 10-6 Гр/ч), iPhone – от 30 мкГр/ч (в смартфоне Apple использовали фронтальную камеру, на которую мог попадать свет от экрана). От ориентации устройства показатели не зависели.

Мощность измеренной дозы обеспечивает годовую дозу радиации около 0,18-0,26 Зв (для гамма-излучения 1 Зв эквивалентен 1 Гр). Это в 180-260 раз больше безопасной по российским стандартам нормы.

Дозу в 1 мЗв можно получить, если подвергаться излучению с интенсивностью 20 мкГр/ч в течение 50 часов (более 2 суток).

Если смартфон обнаружил такое или более высокие значения, вы достаточно быстро и без последствий сможете убраться подальше от источника излучения.

Приложение Radioactivity Counter платное, но дозиметры, как правило, дороже. Версия для iOS, для Android.

На измерение стоит потратить не менее 10 минут. А лучше – целый час, так результат будет точнее.

Исследований на тему CMOS-матриц и фиксации излучения много: вот еще один пример. А здесь есть сравнение чувствительности CMOS-матриц смартфонов к излучению и тесты в разных приложениях: GammaPix, Radioactivity-Meter, RadSensor и уже упомянутом Radioactivity Counter.

Из чего состоит дозиметр

Корпус — ударопрочный. Выполнен и высококачественного пластика. На передней панели располагаются кнопки и матричный ЖКИ. С торцевой части устанавливается USB разъем для удобного считывания результатов с помощью смартфона или персонального компьютера. Также есть светодиодный индикатор и отверстие звуковой сигнализации.

Устройство дозиметра может включать:

• несколько детекторов для измерения разных типов излучения;
• съемные фильтры;
• счетное устройство;
• систему индикации дозы.

Главной деталью метрологического прибора считается детектор излучения. Он наделен особенностью преобразовывать излучение в электрический сигнал, который удобно обрабатывать.

Также устройство может иметь умножитель напряжения, разделительные конденсаторы, одновибраторы, преобразователи, модуляторы, резонаторы, электронные и управляющие блоки. Газонаполненная камера чаще представляет собой счетчик Гейгера-Мюллера. Он отличается простотой и малой стоимостью.

Кристаллы могут быть органическими и неорганическими. Устройство дозиметра включает твердотельные полупроводниковые детекторы. Главные плюс — компактность, использование для контроля излучения любого вида. Но точность, которой обладает твердотельный дозиметр радиации, — низкая.

Какие ещё способы существуют

В российских магазинах и на Aliexpress можно заказать портативные дозиметры и радиометры, которые подключаются к 3,5 мм разъему, Lightning- или microUSB-порту. Внутри них – счетчики Гейгера разной степени точности.

Не перепутайте только дозиметры радиации с датчиками электромагнитного излучения – в поиске Aliexpress приборы показываются вместе.

Есть, к слову, и российские разработки – ДО-РА от ОАО «Интерсофт Евразия», к примеру. Подключается к 3,5 мм разъему, измеряет уровень радиации каждые 4 с в течение минуты. Стоит 5,5 тыс. рублей.

Результаты измерений таких гаджетов выводятся либо на встроенный экран, либо передаются в приложение на смартфоне. Некоторые устройства комбинируют данные с датчиков с GPS-координатами и рисуют карту радиационного загрязнения прямо в приложении.

Точность измерений такими датчиками должна быть выше, чем непосредственно камерой смартфона. Хотя, конечно, всё зависит от конструкции устройства и добросовестности производителя.

Как пользоваться дозиметром радиации

Прежде чем определить дозу радиации с помощью индивидуального дозиметра, необходимо обнулить предыдущие показания. Положить включенное устройство в карман. Чтобы работать с дозиметром, не нужно специальных знаний, все описывается в инструкции к устройству.

Как быстро найти радиоактивный предмет

Прежде всего, прибор необходимо включить. В меню выбрать нужный режим измерения, например, СРМ (специальный режим измерения, который не делает пересчеты и не рассчитывает среднее значение). Затем выбранный параметр подтвердить, нажав на кнопку «выбор» или «пуск».

Важно! Чем ближе устройство к объекту, тем быстрее возрастает частота звуковых сигналов, а по мере удаления — убывает.

Измерение радиационного фона дозиметром в доме или квартире

Источником радиации в жилом помещении может выступать стройматериал, мебель, бытовая техника, измерительные устройства, предметы из гранита и хрусталя. Обследование квартиры позволяет своевременно выявить источник опасного радиационного излучения.

Внимание! Ее измерение необходимо для обеспечения жильцам экологичного и безопасного пространства для жизни.

Инструкция по применению дозиметра в квартире:

1. Включить устройство, нажав на соответствующую кнопку.
2. Проверить заряд модели.
3. Выждать 2-3 минуты. Прибор должен адаптироваться, чтобы выдать максимально точный результат. Если использовать показания, появившиеся в первые секунды измерения, будет очень большая погрешность замера.
4. Передвигаться по квартире, иногда задерживаясь возле предметов, которые считаются радиационными. До получения достоверной статически обработанной информации цифровой индикатор на дозиметре радиации будет мигать. Продолжительность обработки данных зависит от интенсивности излучения.
5. Максимально близко подносить к стенам, батареям центрального отопления, кафельной плитке, мраморным и гранитным столешницам.

Показания индивидуального дозиметра в квартире должны быть в пределах 10-30 мкР/ч. При этом для человека считается безопасным радиоактивность до 50 мкР/ч.

Измерение уровня радиации дозиметром на улице

При измерении следует держать прибор горизонтально, примерно на уровне 1 м от земли. Перед началом работы нажать кнопку «Пуск» и после звукового сигнала записать показания прибора.

Совет! Рекомендуют проводить измерения на одном месте 5 раз, чтобы получить более точные значения.

Если на улице дозиметр радиации показывает высокие значения, нужно отойти на несколько шагов влево или вправо, повторить измерения радиационного фона. Нужно найти точку с максимальным значением.

Не класть на грязные поверхности. Под дозиметр положить кусочек полиэтиленовой пленки. Рассчитывать среднее значение после 4 измерений.

Часы

0
Если уровень фона хочется контролировать постоянно, а носить громоздкий прибор желания нет, то на выручку придут настоящие часы-радиационный индикатор Polimaster PM1208М. Да, это опять продукция белорусского предприятия, известная и популярная во всем мире. Конечно, по точности измерения встроенный в часы прибор уступает полноценному дозиметру, выполненному как отдельное устройство. Именно поэтому в названии присутствует слово «индикатор» – показания дозиметра в часах нельзя использовать для достоверных исследований. Но это устройство вполне может предупредить о том, что вы попали в активное «пятно» (например, в лесу).

Polimaster PM1208М производит измерения уровня фона постоянно, но с небольшими интервалами. В меню можно заранее задать порог, после которого часы выдадут предупреждающий сигнал. Часы снабжены постоянной памятью на 500 измерений, так что можно получить полную информацию о фоне в сочетании со временем измерений. Встроенный ИК-порт позволяет передать весь лог измерений на компьютер, где уже можно его анализировать в привычной форме графика. Кстати, собственно «часовая» составляющая прибора тоже не подкачала. В основе гаджета – швейцарский механизм Ronda, точный и надежный, да и брутальный дизайн часов многим придется по вкусу. Увы, сделать такое устройство недорогим не получилось – цена на часы колеблется от 700 до 1000 долларов, причем львиную долю стоимости составляют процедуры точной калибровки индикатора.

Что делать, если показания дозиметра высокие

Если дозиметр показал высокий уровень радиации, необходимо подальше уйти от источника. Чем дальше находится предмет, излучающий радиоактивный фон, тем меньше доза облучения для человека.

Обнаруженный предмет нельзя выбрасывать в мусор, трогать руками или продавать. В такой ситуации обращаются в центр, который занимается утилизацией радиационных отходов. В Москве это ФГУП «Радон». Также необходимо прийти в Центр гигиены и эпидемиологии. Специалисты обязаны отреагировать на поступивший сигнал, сообщить в соответствующий орган, чтобы они проверили уровень радиации с помощью профессиональных устройств.

Внимание! До прибытия полиция или других органов следовать их указаниям.

Надзор и нормативные документы

Надзор в этой сфере осуществляет Роспотребнадзор специальными службами. Контроль за состоянием радиоактивного загрязнения окружающей природной среды осуществляется Федеральной службой России по гидрометеорологии и мониторингу окружающей среды, а за уровнем радиационной безопасности населения — органами Министерства здравоохранения РФ.

В России дозы радиации для человека устанавливает СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности НРБ-99/2009» и ОСПОРБ-99. По ним предельно допустимая доза радиации для человека составляет не более 5 мЗв или 0,5 БЭР, или 0,5 Р в год.

Нормы для человека

За длительные годы исследования радиации были определены безопасные и максимальные дозы. К сожалению, не только опытным путём, но и на практике. Такие события, как Хиросима и Чернобыль не прошли даром для планеты. Годы наблюдений за излучением показали, что превышение допустимой дозы радиации оставляет отпечаток на всех последующих поколениях.

Радиационный фон

С момента зарождения земли прошло 4,5 миллиарда лет, за это время радиоактивность, которая во время её формирования была просто гигантской, сошла почти на нет. Существующий естественный фон, который в нашей стране составляет 4–15 мкР в час, складывается из нескольких составляющих. Это:

• Природный, до 83%. Остаточная радиация от природных источников — газов, минералов.
• Космическое излучение — 14%. Мощнейшим источником излучения является солнце. При уменьшении магнитного поля земли общий фон увеличится, что может привести к увеличению раковых заболеваний и мутаций. Второй фактор, снижающий излучение – это атмосфера. Летающие на самолётах и альпинисты получают повышенную дозу.
• Техногенное – от 3 до 13%. С первого атомного взрыва прошло 75 лет. За время испытаний атомного оружия в атмосферу было выброшено огромное количество радиоактивных веществ. Кроме этого, техногенные аварии — Чернобыль, Фукусима. Добыча и транспортировка таких веществ, а также работающие АЭС. Всё вносит вклад в общий фон.

Безопасная доза

Безопасной дозой радиации для человека является уровень, при котором можно жить и работать без последствий для организма. Этот уровень определён до 30 мкР/ч (0,3 мкЗв/час).

Допустимая доза

Допустимая доза радиации несколько больше безопасной и показывает уровень, при котором на организм оказывается воздействие радиации, но без негативных последствий для здоровья.

Допустимый уровень в год предполагает до 1 мЗв. Если это значение поделить на часы, то получим 0,57 мкЗв/ч.

Эта доза применяется и для расчёта среднего значения полученного излучения за несколько лет. Например, человек за 5 лет подряд должен получить 5 мЗв, но работая на вредном производстве, получил годовую в 3 мЗв. Следующие 4 года он не должен получить более 1 мЗв, чтобы выровнять значения и уменьшить риск заработать лучевую болезнь.

При полётах на высоте выше 10 км уровень излучения будет до 3 мкЗв/ч, что превышает норму в 10 раз. Получается, что за 4 часа можно получить максимальную, суммарную дозу до 12 мкЗв.

Смертельный уровень облучения

Опасной дозой можно принять уровень в 0,75 Зв. При таком значении происходит изменение в крови человека и хоть не бывает смертельных исходов сразу, но в будущем вероятность раковых заболеваний довольно высока.

Как уже было замечено выше органы (печень, лёгкие, желудок, кожа) неравномерно воспринимают излучение. Лучевая болезнь начинается с дозы в 1–2 Зиверт и для некоторых это уже смертельная доза. Другие с лёгкостью перенесут заражение и выздоровеют.

Если исходить из статистики, то смертельной будет доза выше 7 Зиверт или 700 рентген.
