Ручной ямобур – что это такое, устройство, характеристики, для чего нужен?

Качественный ручной ямобур помогает существенно облегчить тяжелую работу на загородном участке. Это приспособление является идеальным помощником для получения большого количества ровных отверстий разной глубины при возведении забора, посадке насаждений, установки шпалеры и других трудоемких мероприятиях.

Что такое ямобур?

Вырыть лопатой аккуратную глубокую яму небольшого диаметра не получится. Для данной цели был изобретен бур для ям в виде заостренного стержня с наконечником дискового или шнекового типа. В землю он легко заходит с небольшим усилием наподобие крупного штопора, а наверх поднимается без вращения. После заглубления ямобура на определенную глубину его нужно периодически поднимать для удаления грунта, зависшего на лопастях. В результате образуется отверстие с ровными кромками.

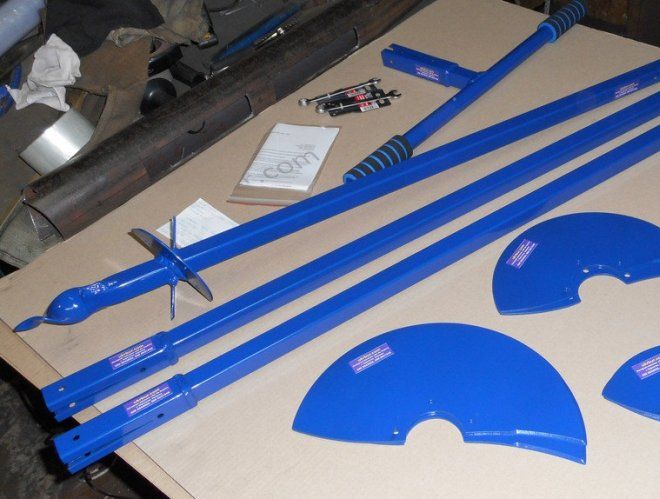

Устройство ямобура

Конструкция любительского инструмента для сверления скважин существенно отличается от устройства промышленных приспособлений. В самом простом исполнении садовый ручной ямобур не имеет привода и состоит из двух рукояток в верхней части и длинного вала с винтовыми или дисковыми лезвиями. Мотобуры состоят из большего количества узлов:

• привода – бензинового, гидравлического, электрического;
• трансмиссии;
• рабочего органа (бура);
• удлинителя;
• рамы.



Читайте также:  Технология пайки полипропиленовых труб: подготовка и процесс

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Характеристики ямобура

Осмотр внешнего вида устройства для бурения скважин дает мало информации. Рассмотрим примерные характеристики ямобуров ручного типа и механизмов, оснащенных двигателем, для бытового использования на садовых участках:

1. Диаметр скважин
   – для бензиновых до 350-450 мм, для гидравлических до 600 мм, для моделей без привода 110-400 мм.
2. Количество рабочих
   – до двух человек для гидравлических устройств и мотобуров.
3. Длина бура
   – модель без двигателя 1,5 м (с удлинителем до 2,5 м), с гидроприводом или бензиновым двигателем до 10 м.
4. Масса устройства
   – модели без привода весят 2-5 кг, бензиновый ручной ямобур до 60-75 кг, гидравлические буры весят до 300 кг.
5. Параметры двигателя
   – двух- или четырехтактные.
6. Параметры шнека
   – однозаходные или двухзаходные.

Для чего нужен ямобур?

Существует объемный список строительных работ или мероприятий на садовом участке, когда требуется сверление в земле большого количества отверстий. Бурение ямобуром помогает:

1. При монтаже столбчатого фундамента.
2. При посадке большого количества кустарников или деревьев.
3. В глубоком рыхлении грунта.
4. В установке заборов.
5. В обустройстве шпалеры для вьющихся растений.
6. При прокладка коммуникаций.
7. В сверление скважин.

Виды ручных ямобуров

Самодельные приспособления помогают при небольших объемах земляных работ. Следует помнить, что работа ручным ямобуром требует значительных усилий. При большой глубине скважин или наличии твердого грунта он не поможет. Если предстоит установка свай или длинного забора, то сверление отверстий может сильно затянуться. Аренда гидравлического бура или покупка надежного мотобура будет оптимальным выходом в сложной ситуации.

Разновидности ручных ямобуров по виду привода:

1. Ручной мини ямобур без привода.
2. Бензиновый мотобур.
3. Электрический бур.
4. Гидравлический ямобур.

Разновидности буров по конструкции насадки:

1. Шнековые ямобуры
   – с винтовым лезвием для бурения глубоких отверстий малого диаметра.
2. Дисковые ямобуры
   – рабочая часть состоит из половинок диска, зафиксированных под углом 25º.

Бензиновый ручной ямобур

Приспособление на бензиновом двигателе разрешает бурить ямы в грунте любой твердости. Отсутствие привязки к источнику питания делает инструмент автономным. С ним можно работать в полевых условиях и даже на речке для сверления льда. В последнем случае требуется насадка с более сильным углом наклона фрез. Современный бензиновый ямобур оснащен амортизационными пружинами для снижения колебаний и неприятной вибрации, что делает его эксплуатацию более комфортным занятием.

Разновидности бензиновых ручных ямобуров:

1. Тяжелые
   – профессиональная техника для твердых грунтов большой мощности, оснащенная 3-х или 4-х тактным мотором, для управления требуется 2 оператора.
2. Легкие
   – любительская техника, эксплуатируется одним оператором. Подходит для сверления скважин глубиной до 2-х м в черноземе, песке или суглинке.



Читайте также:  Основные поломки сварочных аппаратов и способы их устранения

Электрический ручной ямобур

Конструкция данного приспособления состоит из компактного электродвигателя с двумя рукоятками и зажимного механизма для фиксации рабочего механизма шнекового типа. Ямобур электрический получил меньшее распространение в сравнении с мотобуром. В момент пиковых нагрузок электродвигатель, соединенный со шнеком при помощи жесткой муфты, сильнее греется и чаще ломается. При мощности инструмента 1200 Вт его с трудом хватает для сверления скважины 150 мм в садовой почве.

Плюсы электробура:

1. Сравнительно бесшумная работа.
2. Быстрая готовность к работе.
3. Высокая экологичность.

Минусы электрических ручных ямобуров:

1. Радиус действия ограничен длиной шнура для подключения.
2. При пониженном напряжении двигатель сильнее греется.
3. Надежность инструмента хуже в сравнении с бензобуром.

Гидравлический ручной ямобур

Стоимость такого приспособления высокая, при эксплуатации на садовом участке для разового использования его выгоднее брать в аренду. Гидравлический ямобур – производительная и мощная техника, которая разрешает сверлить скважины диаметром 30 см и глубиной до 5 м (с использованием удлинителей до 30 м). Привод осуществляется от гидросистемы трактора или специальной передвижной станции. Масса ручного инструмента – около 30-60 кг.

Плюсы гидравлического бура:

1. Наличие функции реверса разрешает сверлить во всех направлениях, что помогает легче проходить твердую проблемную почву.
2. Гидравлика поглощает основные вибрационные нагрузки, поэтому работать с таким приводом комфортнее.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

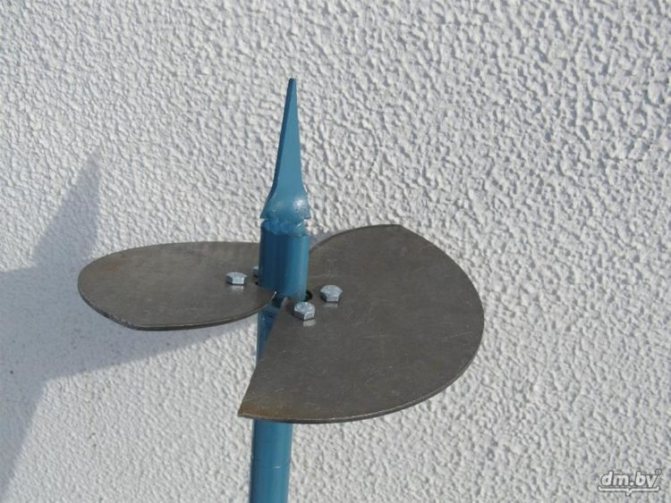

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Как выбрать ямобур?

Сразу отметим, что компактным установкам легче отыскать применение в хозяйстве, используя их для рыхления, посадки кустарников, на рыбалке. Мощные ямобуры ручные для столбов – дорогие приспособления. Если не занимаетесь профессионально строительством или установкой опор, то такие механизмы лучше брать в аренду. Опишем основные критерии выбора бурильных устройств:

1. Диаметр шнека
   – желательно иметь инструмент со съемными насадками нескольких видов.
2. Мощность привода
   – на легких почвах подойдет ручной ямобур на 3,5 л.с., в тяжелом грунте требуется оборудование от 5 л.с. и больше.
3. Вес установки
   – для эксплуатации устройств массой более 20 кг понадобится два оператора.
4. Комплектация
   – наличие удлинителей, шнеков для работы с разными грунтами, мерзлой почвой и льдом, опорные стойки для тяжелой техники.

Как сделать ручной ямобур?

В изготовлении самыми простыми являются ручные буры без привода. Конструкция их состоит из нескольких элементов, которые легко изготовить в домашней мастерской, используя бытовую болгарку со сварочным агрегатом. Предлагаем примерную инструкцию, как смастерить ручной ямобур своими руками:

1. Лопасти изготавливают из металлического круга толщиной до 4 мм. Можно изогнуть цельную заготовку в виде шнека или приварить два полукруга под углом.
2. Специалисты рекомендуют оснастить лопасти твердосплавной режущей кромкой.
3. Можно применить для изготовления лопастей заводские пильные диски, в этом случае получатся готовые рабочие кромки.
4. В виде стержня используется квадратная труба или цельный вал.
5. Длина заготовки равняется глубине скважины плюс дополнительно 50-60 см.
6. Для сверления глубоких скважин лучше использовать составные стержни с соединительной муфтой.
7. Ручка Т-образной формы делается длиной 40-60 см.
8. Наконечник стержня выполняют в виде сверла, конуса или острого треугольника.

Детали ямобура и особенности его работы

Сферы применения садового бура:

• посадка деревьев, кустарников;
• установка столбиков под забор;
• монтаж уличных фонарей;
• обустройство дренажной системы;
• создание колодца;
• бурение скважины под воду;
• сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

• конструкции изделия;
• того, какой режущий элемент используется;
• диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.



4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.
