Драчевые, личные и бархатные напильники: чем они различаются?

Драчевый напильник с характерной рубчатой поверхностью внешне похож на рашпиль, но это два разных инструмента для металлообработки. Его легко узнать по частой рельефной насечке, обычно она составляет 12 или до 5 зубьев на единицу площади. По форме может быть следующих видов:

• плоский;
• полукруглый;
• фигурный.

Основная задача данного приспособления – быстро и глубоко снять верхний слой металла, задать форму заготовки. Без оборудования с драчевой насечкой невозможно перейти к следующему этапу – обработке более мелкими, бархатными зубьями.

Определение и назначение напильников

Данное наименование дано большой группе инструментов, предназначенных для работы с металлом. При их производстве должен учитываться ГОСТ. Среди особенностей отметим следующее:

1. Рабочая часть представлена металлической частью с насечками. При этом форма может существенно отличаться.
2. Металлический стержень крепится к рукоятке.

Скачать ГОСТ 1465-80

За счет насечек при возвратно-поступательном движении происходит металлическая обработка, образуется стружка, которая затем удаляется.

Что такое напильник и зачем он нужен

Конструктивно напильник – очень простой инструмент. Он представляет собой стальную пластину, на которую нанесена насечка. Насечка может иметь разную глубину и профиль, что определяет сферу применения инструмента. В процессе работы его держат за ручку, изготовленную из дерева или различных композитных материалов. Инструмент, предназначенный для грубых (обдирочных) работ, может иметь две ручки и внешне напоминать привычный рубанок.

Задача напильника состоит в том, чтобы удалить тонкий слой древесины, тем самым выравнивая поверхность заготовки и придавая ей требуемую форму. В принципе, все это делает и шлифовальная машина, но ею крайне проблематично выполнять тонкую работу.

Принцип действия

Современный драчевый напильник довольно прост в применении. Принцип работы следующий:

1. Поверхность имеет углубления, выступы становятся своеобразной режущей кромкой.
2. На момент возвратно-поступательного движения проводится снятия материала с поверхности. Особая форма определяет то, что стружка попадает в небольшие углубления, после чего удаляется.

Принцип действия достаточно прост, применение специальных сплавов позволяет существенно увеличить эксплуатационный срок.

Напильники, надфили и рашпили

Те, кто хоть немного знаком со слесарными работами, наверняка сталкивались с необходимостью обработки поверхностей. Во многих случаях для этой цели применяются напильники, надфили, рашпили. Использование определенного типа слесарного инструмента зависит в первую очередь от того, какие поверхности будут обрабатываться.

Напильник, надфиль и рашпиль — это слесарный инструмент, предназначенный для различных видов материалов. С напильником в большей или меньшей степени знаком каждый. Это режущий инструмент для опиливания поверхностей, представляющий собой стальной брусок прямоугольного или треугольного сечения, на поверхности которого имеются острые насечки.

Напильники различаются по форме, по количеству и по виду насечек. Чем мельче насечки и чем их больше, тем более инструмент подходит для тонких работ. Небольшой напильник с мелкой насечкой называется надфилем. Надфили применяются для тонкого опиливания, зачистки поверхностей, доводки небольших и совсем крохотных деталей. Они идеально подходят для лекальных, граверных и ювелирных работ. Надфили различаются размерами (от 80 мм до 160 мм) и формой (могут быть трехгранные, клиновидные, полукруглые, овальные, круглые, игольчатые).

Надфили имеют двойную насечку: первая делается под углом 25° и вторая — под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке. Для обработки материалов из твердых сплавов, керамики и стекла используются алмазные надфили.

Нельзя не упомянуть еще об одной разновидности шлифовального инструмента — о рашпиле. Он применяется в деревообработке, мебельном производстве, при работе с гипсокартонном для обтесывания и заключительной обработки поверхностей. Как напильники и надфили, рашпили бывают плоскими, круглыми, полукруглыми, с разной зернистостью насечки. Рашпили удобны, если нужна обработка мягкого материала — свинца, олова, меди, кожи, резины, древесины, пластмассы. Обычный напильник здесь не подойдет — насечка слишком быстро забивается стружкой. Рашпиль же имеет редкую, крупную и острую насечку, обычно с полуконическими зубьями, которые не засоряются достаточно долго.

Большое значение для качественного результата имеет техника работы инструментом. Так, независимо от того, используется ли напильник, или надфиль, или рашпиль, обрабатываемую деталь необходимо закрепить. Желательно, чтобы это были тиски, регулирующиеся по высоте. Напильник должен двигаться с сильным нажимом и равномерно вперед и до упора. Чтобы получить ровную поверхность, инструмент надо держать горизонтально. Надфиль берут пальцами за конец. Рашпиль держат двумя руками — правой — за ручку, а левой — за конец. При работе инструментом его нужно использовать на всю длину, хотя при сглаживании и выравнивании допускается короткий ход. Хорошего результата можно добиться, двигая напильник по диагонали к детали, часто меняя направление его движения.

Итак, чтобы купить инструмент, необходимый для работы, нужно учитывать то, с каким материалом предстоит иметь дело, а также размеры обрабатываемых деталей. Скорее всего, понадобится целый набор, включающий, например, напильники и надфили разных форм. предлагает широкий ассортимент напильников, надфилей и рашпилей для различного рода работ. Здесь можно приобрести наборы алмазных напильников и надфилей «GRIFF», рашпили различных форм, комплекты слесарно-монтажного инструмента, включающие в себя все самое необходимое для обработки любых поверхностей.

Виды напильников по металлу

Выделяют различные напильники по металлу. Классификация, как правило, проводится по нижеприведенным признакам:

1. Размерам. Рабочая часть может иметь самые различные размеры. Выбор по этому показателю проводится в зависимости от того, какова площадь обрабатываемой поверхности. Рекомендуемая длина на 15 см больше обрабатываемого изделия. Что касается ширины, то с ее увеличением существенно увеличивается то, какова нагрузка должна передаваться. Толщина металла должна быть приличной, так как в противном случае при прикладывании усилия пластина может серьезно деформироваться. Уделяется внимание продукции известных производителей, так как она зачастую обладает наиболее оптимальными характеристиками.
2. Типу применяемого материала при создании основной части. Не допускается применение обычных сплавов, так как они не выдержат оказываемую нагрузку. Предпочтительно выбираются модели из инструментальной стали, прошедшей закалку. Она может выдерживать достаточно длительную эксплуатацию при сложных условиях. Легированные сплавы характеризуются повышенной устойчивостью к воздействию влаги, поэтому на поверхности на протяжении длительного периода не появляется коррозии.
3. Типа применяемого материала при изготовлении рукоятки, а также ее форма. На момент проведения работы приходится прикладывать довольно большое усилие. Для этого рукоятка должна обладать удобной формой. На момент приобретения следует взять драчевый напильник в руку и проверить то, насколько комфортно им будет работать.
4. По форме рабочей части. Классификация весьма обширна, наиболее распространена плоская, круглая и полукруглая форма.
5. По количеству насечек и их расположению относительно друг друга.

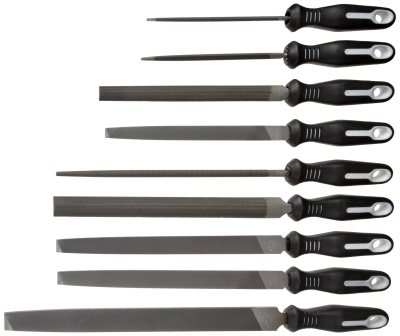

В продаже есть самые различные варианты исполнения драчевого напильника, поэтому с выбором может возникнуть довольно много проблем. Первое, на что обращают внимание, это форма рабочей части. Установленная рукоятка должна быть комфортной, зачастую изготавливается при применении пластика или твердых пород дерева.

Виды

Сегодня на рынке представлен широкий выбор напильников. Многие из видов отличаются универсальностью и могут одинаково хорошо подходить как для работ с деревом, так и с металлом. В зависимости от того, как выглядит рабочая часть, инструменты делят на виды, и у каждого есть свое название.

С одинарной насечкой

На поверхности одинарных напильников нанесены линии с направлением в одну сторону. Обычно их используют при работе с мягкими типами металлов, древесиной и пластиком. Так же эффективно можно применять приборы для затачивания ножовок, предназначенных для дерева.

С двойной крестовой насечкой

Двойная или перекрестная насечка выглядит как линии, нанесенные в две стороны. В итоге образуется фигура, которая выглядит как ромб. Эта насечка известна еще как крестовая. Она высокоэффективная, так как позволяет выполнять работы с большой скоростью. Таким инструментом можно не только снять металлический слой, но и перемолоть стружку в пыль. Чаще всего прибор с двойной насечкой применяют, когда надо обработать твердый металл, например, сталь, чугун или бронзу.

С дуговой насечкой

Бороздки фрезерно-дуговые необходимы в тех случаях, когда необходимо показать хорошее качество и высокую скорость. Напильники с таким видом насечки выбирают для работы с деревом и цветными типами металлов.

Рашпили

Напильник под названием рашпиль имеет крупные зубья. У этого вида высокая производительность. Однако надо учитывать, что качество работы может быть не совсем желаемым, так как прибор довольно грубый. Он предназначен для древесины, камня и пластмассы. С металлами им не работают.

Штампованные напильники

Штампованная точечная насечка выглядит как маленькие заусенцы на полотне. Эти режущие части отлично подходят, если надо обработать мягкие материалы вроде кожи, дерева или резины.

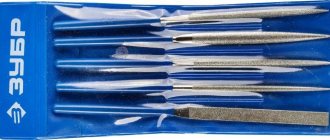

Надфили

Надфилями называют маленькие напильники с мелкой насечкой. Их рекомендуют использовать, когда надо обработать труднодоступные места на деталях или поверхностях. Приборы этого вида могут быть обычными для металла или дерева, а также с алмазным напылением – для твердых поверхностей (керамика, камень, стекло). Нередко надфили нужны ювелирам и художникам для создания гравюр.

Насадки на электроинструмент

Конечно, ручные напильники отличаются низкой стоимостью, но при работе с ними надо прикладывать немало физических усилий. Упростить работы по шлифовке можно, если использовать электрический инструмент. Сегодня у многих производителей имеются модели автоматизированных напильников. Они так же, как и ручные, делятся на несколько видов.

• Сетевые модели высокопроизводительные и работают от обычной сети в 220 В. Нередко их еще называют шлифовальными или ленточными, так как на рабочей части имеется узкая абразивная лента. Основной недостаток такого прибора в том, что он является прототипом плоского напильника.
• Аккумуляторным инструментам не нужно питание от розетки. По факту мотор работает от аккумулятора. Рабочим органом прибора в данном случае является ленточная насадка.
• Пневматические напильники при работе используют энергию сжатого воздуха. Основное достоинство инструментов данного вида в доступной стоимости. Сжатый воздух позволяет работать с хорошей скоростью. Однако прибор необходимо подключать шлангом высокого давления к компрессору.

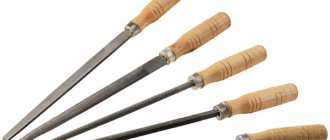

Классификация инструментов по форме

Перед непосредственным проведением работы следует правильно провести выбор наиболее подходящего инструмента. На сегодняшний день встречаются следующие разновидности формы:

1. Плоские встречаются намного чаще других. Их основное предназначение заключается в опиливании наружных и внутренних плоскостей различных изделий. Рабочая часть в этом случае представлена плоским листом металла, который с обоих сторон имеет насечки. При этом в некоторых случаях на торцевых поверхностях также наносятся насечки.
2. Полукруглые формы также часто применяются для работы с различными изделиями, а также получения изогнутых плоскостей. При этом есть обратная сторона, которая выполнена в плоской форме. Полукруглая форма применяется для выпиливания острых углов, показатель которых составляет 60 градусов.
3. В наборы часто включается изделие с круглой формой. Они применимы в том случае, когда полукруглый драчевый напильник не может применяться по тем или иным причинам.
4. Есть в продаже драчевые напильники с квадратной формой. Этот вариант исполнения наиболее удобен в применении в случае работы с узкими плоскостями, которые нельзя обработать при применении стандартного варианта исполнения.
5. Треугольные используются для получения острых углов. При этом может обрабатываться наружная и внутренняя поверхность.
6. Ромбическая форма используется для опиливания зубьев, которые являются рабочей поверхностью звездочек и шестерен. Применяются они крайне редко, так как шестерни и звездочки являются частью довольно сложных механизмов.

Подобная классификация должна учитываться при выборе подходящего драчевого напильника. Приведенная выше информация указывает на то, что от формы во многом зависит область применения.

Такой напильник не годится для маникюра

Это я хорошо запомнил со школьных лет, когда мы проходили слесарное дело. Нам раздали детали и задания. Нужно было довести заготовки до определенного размера, с помощью измерительных приборов выяснить, на какую величину должна деталь «похудеть». А главное, правильно назвать и выбрать инструмент. Одна девчонка прогуливала труд, пришла, ничего не понимает. Учитель ее спросил, если она потеряет маникюрный набор, можно ли будет использовать напильник? Она ответила: «Да», он говорит: «Ну, попробуй» – и дал ей самый большой напильник, с полметра длиной, она его еле в руках удержала.

Каждый умелец отлично знает всю гамму этих простых, можно сказать дедовских, но необходимых инструментов – напильников. Особенно часто они используются при работе с металлом, в гараже или на даче, при ремонте квартиры. Подгонка деталей по размеру, зачистка от ржавчины, окалины, заусенцев, наконец, шлифование до зеркального блеска, – все эти операции мы выполняем с помощью напильников.

Назначение

В большинстве случаев обработка изделия проводится в несколько этапов. Применение подобной технологии позволяет добиться лучшего результата, однако требуется больший набор инструментов. Применяться драчевые напильники для грубой обработки металла. Среди особенностей отметим следующие:

1. Драчевый напильник предназначен для снятия металла, слой которого составляет не менее 0,25 мм.
2. В зависимости от особенностей конкретного случая припуск снимаемого слоя драчевым напильником может варьировать в пределе от 0,5 до 1 мм.

Приведенная выше информация указывает на то, что изделие предназначено для грубой обработки поверхности. После этого проводится чистовое пиление, за счет чего и достигается требуемое качество.

Не стоит забывать о том, что если сразу проводить работу драчевым напильником, который предназначен для чистовой обработки можно быстро его испортить.

Именно поэтому специалисты рекомендуют проводить снятие металла исключительно поэтапно, начиная с применения драчевого напильника.

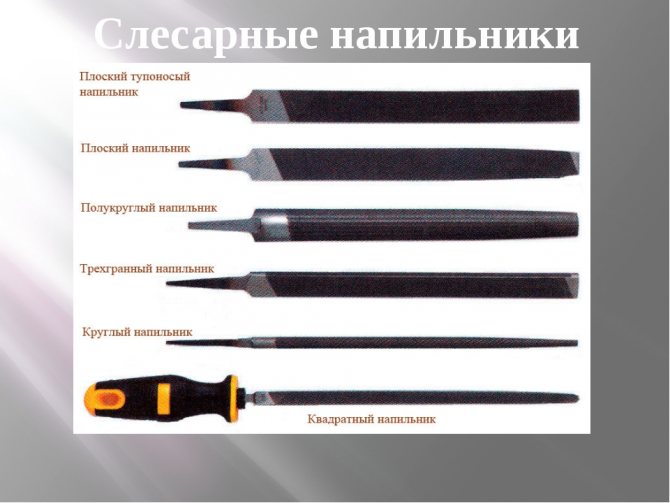

Применение напильников различной формы

Форма бруска имеет очень важное значение, по ней можно сразу определить сферу применения инструмента. Напильники по способу применения бывают:

• плоские или плоские остроносые, предназначенные для обработки внутренних или наружных плоских поверхностей;
• квадратные, предназначенные для распиливания прямоугольных, квадратных и многоугольных отверстий;
• трехгранные, предназначенные для обработки в пазах, отверстиях и канавках, а также на внешней стороне деталей острых (от 60º) углов;
• полукруглые, предназначены для обработки больших отверстий и вогнутых поверхностей значительного радиуса кривизны;
• круглые, предназначены для обработки небольших круглых или овальных отверстий или небольшого радиуса вогнутых поверхностей;
• ромбические, предназначенные для работы с зубчатыми деталями;
• ножовочные, предназначенные для выборки узких пазов, канавок, для обработки внутренних углов, а также плоскостей в отверстиях квадратной, ромбовидной или прямоугольной формы.

Читать также: Модуль упругости алюминия мпа
Такое разнообразие инструментов одного вида может запутать даже специалиста. Если вы не занимаетесь профессионально работой по металлу или дереву, а пользуетесь напильником от случая к случаю, то вовсе не обязательно приобретать для домашней мастерской инструменты всех размеров и форм. Большинство операций можно выполнить всего тремя разновидностями напильников — плоским, треугольным и круглым, но зато нужно, чтобы эти виды были всех трех основных групп: слесарные общего назначения, надфили и рашпили. Когда они будут в вашей мастерской, то вам по плечу будет любая задача.

В прямой зависимости от марки материала, его термической обработки и качества выполнения насечки находится срок службы инструмента.

Выбирая напильник в строительном магазине, обязательно обратите пристальное внимание на его внешний вид.

Профессионалы советуют выбирать инструмент, имеющий равномерный стальной цвет поверхности, четко видимую насечку без малейших признаков дефектов. Если на поверхности вы обнаружите разводы, следы ржавчины или масляные пятна, то такой инструмент однозначно лучше не брать, долго вы им пользоваться все равно не будете.

На поверхности напильника имеются острые зубья, называемые насечкой, которая определяет вид напильника.

Насечка (рисунок ниже) бывает одинарной (простой) и двойной (перекрестной).

а — одинарная; б — двойная.

Напильники с одинарной насечкой срезают металл широкой стружкой, равной длине всего зуба, поэтому работать такими напильниками тяжело. Ими в основном опиливают мягкие металлы и сплавы (медь, латунь, алюминий, свинец).

Напильниками с двойной насечкой обрабатывают твердые металлы (сталь, чугун). В напильниках с двойной насечкой нижнюю насечку называют основной, а верхнюю — вспомогательной.

Перекрестная насечка дробит стружку, что облегчает работу.

Нижнюю насечку обычно выполняют под углом 55°, а верхнюю — под углом 70°.

В зависимости от величины зуба насечки и числа зубьев на 10 мм длины различают 6 классов напильников: 1-й класс — драчёвые напильники, у которых на 10 мм длины приходится 5—13 зубьев (крупная насечка); применяют для грубого (чернового) опиливания, когда требуется снять большой слой металла.

2-й класс — личные напильники, у которых на 10 мм длины приходится 13—25 зубьев (средняя насечка); используют после того, как основной слой металла уже снят драчёвым напильником; применяют для чистовой обработки поверхности.

3, 4, 5 и 6-й классы — бархатные напильники — на 10 мм длины приходится 25—60 зубьев (самая мелкая насечка); используют для подгонки деталей, отделки и шлифования поверхностей.

Вопросы

1. Какая насечка бывает у напильников?
2. Какие металлы можно обрабатывать напильником с одинарной насечкой?
3. К какому классу относится драчёвый напильник?
4. Как определить класс напильника?

Задание

Пользуясь учебным пособием, установите число основных насечек, приходящихся на 10 мм длины напильника: драчёвого длиной 200, 300, 400 мм; личного длиной 150, 250, 350 мм; бархатного длиной 150, 200, 250 мм. Ответы запишите в таблице, форма которой приведена ниже.

«Слесарное дело», И.Г.Спиридонов, Г.П.Буфетов, В.Г.Копелевич

Криволинейные поверхности деталей машин делят на выпуклые и вогнутые. Обычно опиливание таких поверхностей связано со снятием значительных припусков. Прежде чем приступить к обработке, следует тщательно разметить заготовку и выбрать наиболее простой способ удаления лишнего металла. В одном случае требуется предварительно вырезать ножовкой, в другом — высверлить, в третьем — вырубить. Излишне большой припуск на опиливание…

Цилиндрические стержни иногда приходится опиливать для уменьшения их диаметра. Бывает и так, что из отрезка квадратного сечения опиливанием получают цилиндрическую деталь. Длинные заготовки стержней, с которых необходимо снять большой слой металла, зажимают в тисках в горизонтальном положении и опиливают, раскачивая напильник в вертикальной плоскости и часто поворачивая заготовку. Опиливание длинного стержня Короткую заготовку (стержень) зажимают…

Перед опиливанием заготовку зажимают в тисках так, чтобы обрабатываемая поверхность была расположена горизонтально и выступала на 5 — 8 мм над губками тисков. Опиливают сначала перекрестным штрихом одну широкую поверхность, принимая ее за основную базу. Опиленную заготовку снимают. Смотрите рисунок – Опиливание перекрестным штрихом Качество обработки проверяют линейкой, устанавливая ее вдоль, поперек и по диагонали…

Кондуктор — это копирное приспособление. Использование кондуктора По нему можно воспроизвести контур детали с точностью от 0,1 до 0,05 мм. Рабочие стороны кондуктора должны быть точно обработаны и закалены. Опиливают по кондуктору при изготовлении большого количества одинаковых деталей. Обрабатываемую заготовку (пластину) вставляют в кондуктор и вместе с ним зажимают в тисках. Выступающую часть заготовки…

По назначению различают напильники обыкновенные, специальные, рашпили и надфили. К обыкновенным относятся плоские (тупоносые и остроносые), квадратные, трехгранные, полукруглые, круглые и ромбические напильники. Напильники различаются между собой не только по числу насечек, но и по профилю сечения и длине. Это вызвано тем, что приходится обрабатывать заготовки разной формы, размеров. Напильник должен быть длиннее опиливаемой поверхности…

Различные виды напильника, известны миру с 3 века до нашей эры.

Сегодня диапазон применения этого старейшего ручного приспособления практически не ограничен.

Различные типы инструмента применядт для доводки деталей и достижения необходимой чистоты поверхности.

Благодаря современным технологиям, напильники механического действия дополнились рядом электрического и аккумуляторного инструмента.

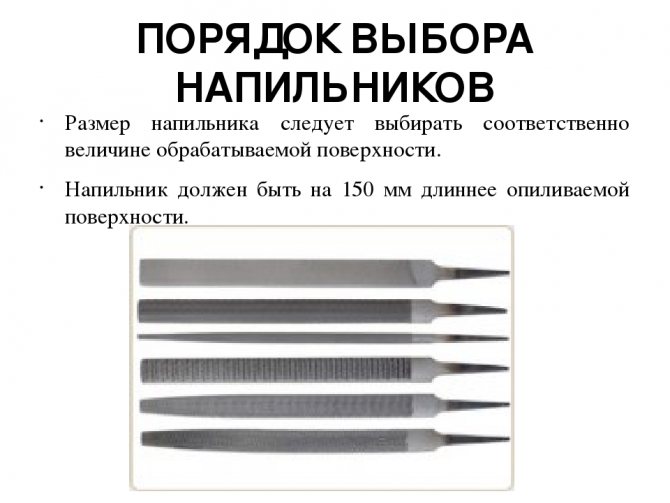

Тонкости выбора инструмента

Приведенная выше информация указывает на то, что в продаже есть просто огромное количество различных видов драчевых напильников. При этом классификация проводится по форме насечек, их длине и размеру основной части. Рекомендациями по выбору драчевого напильника можно назвать следующее:

1. Для мягких сплавов, таких как латунь, алюминий и медь подходит вариант исполнения с одинарными насечками. В подобном случае применять бархатные инструменты не рекомендуется, так как пространство между насечками быстро забивается мягкой стружкой.
2. При выборе уделяется внимание и номеру насечки. Он должен соответствовать толщине снимаемого материала за один проход.
3. Выбор также проводится по тому, какого качества поверхности следует достигнуть. Шероховатость является определяющим фактором, она указывается в технологической карте производства детали.
4. Длина рабочей части также может варьировать в достаточно большом диапазоне. Выбор драчевого напильника по этому параметру проводится достаточно просто: чем больше обрабатываемая площадь, тем больше должна быть и длина изделия. За счет этого обеспечивается требуемая производительность. Рекомендуется добавить к показателю длины еще 15 см.

Кроме этого, не стоит забывать о том, что при производстве основной части могут применяться самые различные сплавы. Чаще всего применяется инструментальная сталь, характеризующаяся повышенной износостойкостью. Большое распространение получили изделия, которые производятся из различных легированных сплавов, добавление определенных химических элементов повышает твердость и другие эксплуатационные характеристики.

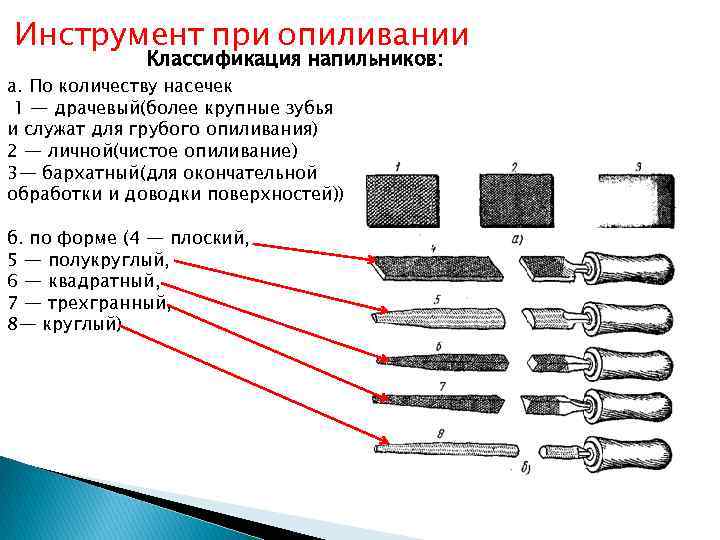

Классификация напильников

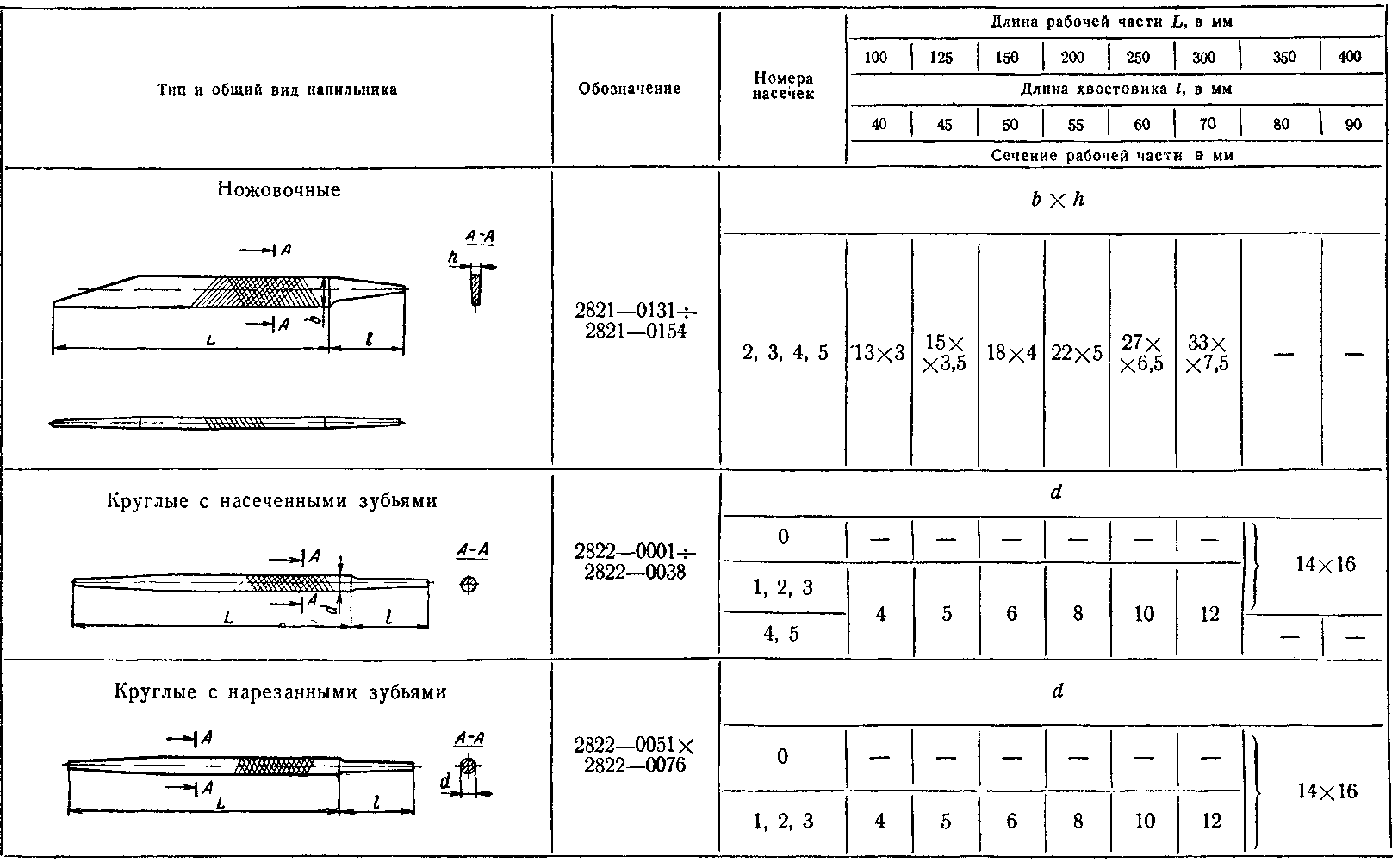

Основная классификация напильников, согласно госстандарта ГОСТ 23726-79 осуществляется по виду использования и подразделяет инструменты на 5 основных групп:

• для слесарных работ; • спецназначения; • надфили; • рашпили; • машинные и ленточные.

Так же, виды напильников различают по насечке – им присваиваются номера по классам от 0 до 5.

Маркировка

В маркировке отражаются необходимые данные, характеризующие предназначение инструмента.

Это класс от 1 до 6 и длина, которая обозначается латинской буквой L.

А также виды насечки напильника под № от 0 до 5.

Такой важный параметр как твердость зубьев обозначают сокращением HRC в сочетании с двузначным числом – например, HRC 55.

Так же, может быть указан тип стали, например: 13Х или У13А.

Обозначения ЦМ наносятся на инструменты, предназначенные для обработки цветных металлов.

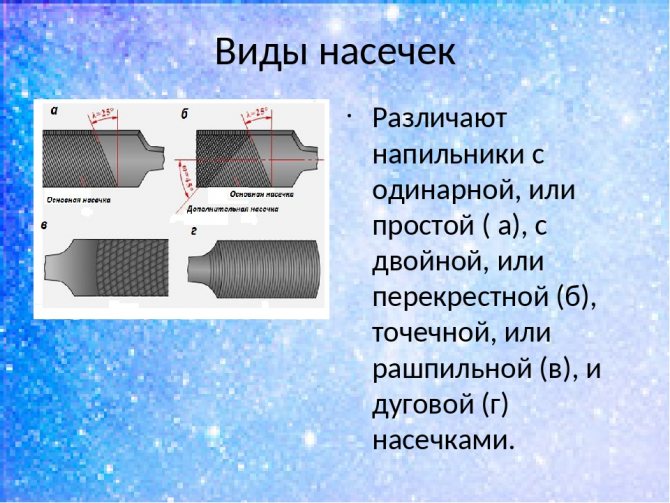

Виды насечек и их нумерация

Виды насечки напильников – это самый важный рабочий показатель, по характеру которого классифицируют инструмент.

Абразивное покрытие может быть:

1. Простым одинарным

Простая насечка одинарного типа применяется для обработки мягких металлов и других материалов, а так же для производства специализированных напильников.

2. Двойным

Эта насечка усиливает воздействие на поверхность обрабатываемой детали.

Такие виды напильников применяют для грубой обработки чугуна, бронз, стали.

3. Крестовым

Перекрестная насечка состоит из зубьев для грубой обработки, а мелкая насечка является вспомогательной для шлифовки материала.

Так достигается более качественная обработка.

4. Точечным

Точечная или рашпильная насечка состоит из заусениц небольших размеров, она идеально подходит для обработки мягкой древесины, кожи, резины и пр.

5. Фрезерным дуговым

Такая насечка благодаря особой форме способствует достижению высокой производительности и хорошего качества обработанного изделия.

Применяют ее в работе с цветными металлами и деревом.

Как уже говорилось выше, виды напильника различаются по номерам насечки от 0 до 5.

Номера 0 и 1 отличаются крупными редкими зубьями от 4 до 12 штук на 10 мм.

Номера 2 и 3 имеют 13-24 зубца на 10 мм.

Насечки под № 4 и 5 характеризуются наибольшим количеством зубцов – более 24 на 10 мм.

Безопасность прежде всего

Не стоит забывать о том, что при проведении работы напильниками нужно соблюдать технику безопасности. Основными рекомендациями назовем следующее:

1. Нельзя доводить напильник драчевый до удара об рукоятку. Это связано с тем, что в подобном случае повышается износ крепления и изделие не сможет прослужить в течение длительного периода. Кроме этого, в подобном случае есть вероятность соскальзывания рукоятки и рука может получить травму.
2. Запрещается на момент обработки располагать пальцы на режущей части. При возвратно-поступательном движении можно повредить руку об острые края обрабатываемой заготовки.
3. Нельзя убирать с поверхности стружку голыми руками. Это связано с высокой вероятностью повреждения кожного покрова. Также запрещается сдувать стружку, так как из-за завихрения воздушного покрова она может попасть в глаза. Для подобной процедуры должна быть специальная щетка.

Кроме этого, запрещается проводить обработку при применении драчевого напильника с явными поверхностными или структурными дефектами. Это связано с тем, что подобная ситуация может стать причиной повреждения заготовки или получения травмы.

Применение надфиля

Только правильное использование надфиля позволяет существенно продлить его эксплуатационный срок. Среди рекомендаций отметим:

1. Нельзя проводить обработку по масляному пятну, запрещается попадание смазывающих веществ.
2. Не стоит забывать о том, что изделие не рассчитано на воздействие большого механического воздействия.
3. Стоит учитывать, что обработка твердых сплавов, если рабочая часть не предназначена для этого, приводит к быстрому износу режущих кромок. Слишком мягкие сплавы могут стать причиной забивания стружкой.

После использования инструмента следует провести его очистку. Кроме этого, запрещается класть надфиль на металлические части, оказывать ударную нагрузку. Даже незначительный скол становится причиной существенного снижения эксплуатационного срока и основных качеств.

Секреты ухода за напильниками

Как и за другим ручным инструментом, за драчевым напильником следует своевременно ухаживать, за счет чего существенно продлевается эксплуатационный срок. Несмотря на применение металла, драчевый напильник весьма хрупкий. Основными рекомендациями можно назвать следующее:

1. Не допускается совершение ударов по металлическим предметам. Это правило должно соблюдаться на момент проведения работы и хранения. Чаще всего повреждения допускаются на момент сваливания всех инструментов в один ящик. Идеальным выбором можно назвать использование специального ящика с различными гнездами, которые и предназначены для хранения отдельных инструментов.
2. Специалисты запрещают класть драчевый напильник на металлическую поверхность. Это связано с тем, что в подобном случае можно лишиться части зубьев. Если работы проводятся часто, то нужно заблаговременно подготовить специальную деревянную подставку. Подобный материал более мягкий и подходит для подобного применения.
3. Изделие должно храниться вдали от высокой влажности. Это связано с тем, что влага становится причиной появления коррозии, из-за которой существенно снижается эксплуатационный срок.
4. Нельзя допускать контакт изделия с любыми смазочными материалами. Некоторые проводят смазку поверхности для исключения вероятности появления коррозии, однако это серьезная ошибка. Снятие металла с поверхности осуществляется за счет трения, а смазка снижает эффективность.
5. Не рекомендуется проводить работу, связанную со снятием окалины напильником. Это связано с тем, что особые свойства металла становятся причиной быстрого затупления канавок. Если иного инструмента под рукой нет, то рекомендуется выбирать старый драчерный напильник.
6. Существенно увеличить эксплуатационный срок рассматриваемого изделия можно за счет его первого применения при обработке мягких материалов. Только после этого приступают к работе с твердыми сплавами. Кроме этого, нельзя использовать драчевый напильник для работы с материалам, для которого он не предназначен.
7. Если инструмент приобретается для обработки мягких сплавов, то рекомендуется рабочую поверхность покрыть мелом. За счет этого исключается вероятность залипания стружки. Подобная проблема зачастую становится причиной существенного снижения эффективности проводимой обработки. Если не предпринять никаких действий перед непосредственным выполнением работы, то после провести очистку от стружки будет весьма затруднительно, особенно в случае работы с мягкими сплавами.
8. Часто встречается ситуация, когда поверхность драчевого напильника покрыта большим количеством масла. Решить подобную проблему можно за счет очистки поверхности древесным углом.

Соблюдение относительно небольшого количества рекомендаций позволяет существенно продлить срок службы драчевого напильника. Стоит учитывать, что даже незначительный дефект может существенно снизить эксплуатационный срок.

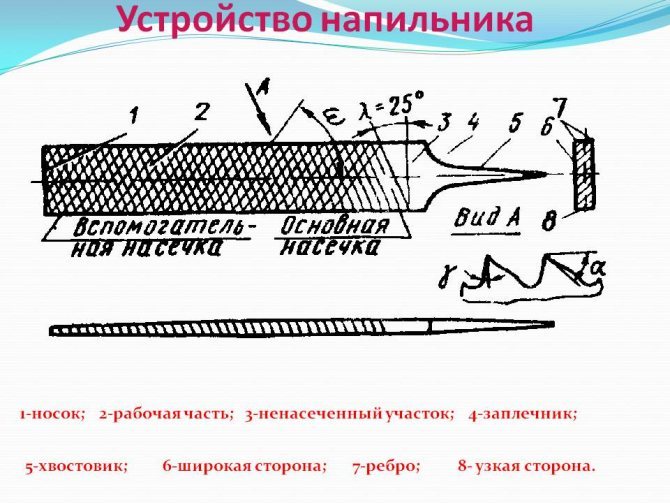

Напильник — что это за инструмент и его конструктивные составляющие

Для обработки металлических и деревянных заготовок используются разные инструменты. Главное предназначение напильников — стачивание верхнего слоя с металлических и деревянных заготовок. С конструкцией этого приспособления знакомы даже дети, так как инструмент представляет собой металлический многолезвийный брус разной формы с рукояткой. Для изготовления бруска используется сталь специальных марок — ШХ15 и У10А. Это стали, состоящие из 1,1-1,25% углерода, то есть с низким его содержанием. Наружная поверхность металлической части имеет насечки, посредством которых осуществляется шлифование поверхности.

Главными конструктивными элементами приспособления являются:

1. Стальной брус — может иметь прямоугольную, круглую, треугольную форму, на наружной поверхности которого наносятся насечки. Эти насечки представляют собой режущие грани, которыми выполняются действия по стачиванию слоя металла. Насечки образуют рифленую поверхность (многолезвийную часть), позволяющая получить высокую точность при обработке деталей
2. Рукоятка — служит для управления инструментом. Для ее производства применяется древесина или пластик (очень редко встречаются металлические ручки). Современные напильники оснащаются рукоятками из фибергласса. Рукоятка крепится с металлическим брусом через хвостовик конусообразной формы. Если рукоятка выходит из строя, то ее можно заменить, что является одним из важнейших достоинств напильников

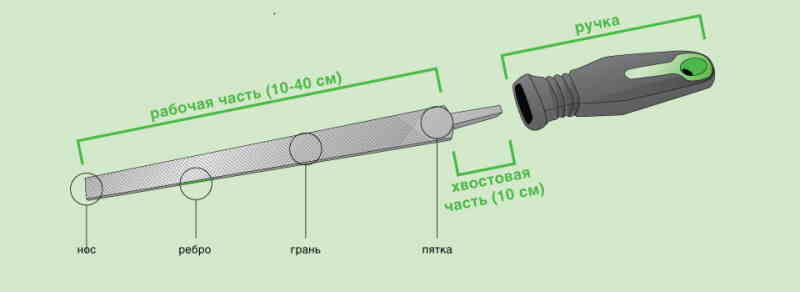

Если взглянуть на фото инструмента, то кроме основных конструктивных деталей, он состоит из множества вспомогательных элементов:

• Грани — насечки на рабочем основании инструмента. Именно они делают из отрезка металла напильник, применяющийся для выполнения целого ряда разных функций
• Ребра — боковые стороны металлического основания, на которых также присутствуют насечки. При помощи этих насечек можно выполнять отпиливание заготовок
• Носок — торец или передняя часть прибора. Она имеет тупую форму зауженного типа
• Пятка — тыльная часть, на которой отсутствуют насечки. Пятка соединяет полотно с хвостовиком
• Хвостовик — зауженная конусообразная часть, посредством которой к металлической части крепится рукоятка

Простейшая конструкция инструмента позволяет использовать его для решения следующих задач:

• Уменьшение граней различных деталей и заготовок, что выполняется с целью подгона их до необходимых размеров
• Удаление загрязнений и ржавчины с поверхности деталей и заготовок
• Заточка разных инструментов и оборудования
• Шлифовка деталей до соответствующих показателей шероховатости
• Отрезка заготовок — можно использовать в качестве режущего инструмента
• Выполнение фасок, шлицев, радиусов и канавок

Есть один секрет, который поможет каждому мастеру, когда необходимо получить отверстие нужного диаметра. Если под рукой нет сверла нужного диаметра, то получить соответствующий размер отверстия поможет круглый напильник. Для этого нужно просверлить предварительно отверстие такого диаметра, какое имеется в распоряжении сверло. После этого при помощи напильника осуществляется увеличение диаметра до нужного размера.

Изготовление напильников выполняется с соблюдением соответствующих требований. Эти требования предусматриваются ГОСТом 1465-80. Главное требование, предусматриваемое ГОСТом — это обеспечение высокой твердости металлического основания инструмента. Для достижения высоких прочностных параметров, металлическое основание подвергается термической обработке без отпуска. При этом достигается твердость инструмента, соответствующая значениям не менее 54-58 HRC.

Это интересно!
Пилочка для ногтей — это ближайший родственник столярного напильника. Инструменты предназначены для выполнения схожих действий, но при этом выполняется обработка разных видов материалов.

Какой драчевый напильник — круглый или плоский — пригодится дома?

Довольно распространенным вопросом можно назвать то, какой, плоский или круглый инструмент пригодится в быту. Среди широкого многообразия сложно выбрать наиболее подходящий вариант исполнения. Именно поэтому рекомендации по выбору характеризуются следующими особенностями:

1. При проведении серьезного ремонта дома следует отдавать предпочтение хорошему набору инструментов. Это связано с тем, что низкокачественная продукция не сможет прослужить в течение длительного периода.
2. Если первоначальная задача заключается в изготовлении конструктора для ребенка или других небольших изделий, то можно приобрести недорогие напильники или рашпиль.

В целом можно сказать, что базовым вариантом является плоский напильник. Он подходит для проведения практически всех разновидностей работ.

Виды насечек напильников

По числу насечек слесарные напильники делятся на шесть номеров: 0, 1, 2, 3, 4, 5. Номер насечки является показателем эксплуатационного назначения размерного ряда напильников по величине шага основной насечки.
Напильники с насечкой № 0 и 1, так называемые драчевые, имеют наиболее крупные зубья и служат для опиливания с точностью 0,2-0,5 мм деталей, имеющих припуск на обработку от 0,5 до 1 мм.

Напильники с насечкой № 2, так называемые личные, применяют для чистового опиливания деталей с точностью 0,02-0,15 мм, при этом припуск на обработку составляет от 0,1 до 0,3 мм.

Напильники с насечкой № 3, 4, 5, так называемые бархатные, применяют для окончательной отделки деталей с точностью от 0,01 до 0,005 мм, при этом припуск на обработку колеблется от 0,025 до 0,05 мм.

Напильники изготовляют из инструментальной углеродистой стали У13 или У13А и закаливают на твердость не ниже HRC 54-58.

Рашпили отличаются от слесарных напильников насечкой, зубья у них большие короткие в виде пирамидок. Благодаря большим размерам зубьев и вместительным канавкам позади каждого зуба рашпили пригодны для опиливания мягких металлов. Зубья рашпиля расположены рядами, перпендикулярными его оси. Чтобы при опиливании не получалось канавок, ряды смещены друг относительно друга на половину шага между зубьями.

В медницком и жестяницком деле применяют рашпили общего назначения (ГОСТ 6876-54) для опиливания деталей из мягких металлов (алюминия, дюралюминия и др.). Рашпили общего назначения изготовляют четырех типов: плоские тупоносые, плоские остроносые, круглые и полукруглые. Рашпили всех четырех типов изготовляются длиной 250 и 350 мм.

Для изготовления рашпилей применяют инструментальную углеродистую сталь в основном марок У7А, У10А, закаливаемые до твердости HRC 35-40.

Самые мелкие напильники, так называемые надфили, предназначены для выполнения очень мелкой и точной работы. Они различаются по форме поперечного сечения и по числу насечек на один сантиметр длины напильника.

Надфили (ГОСТ 1513-67) изготовляют по форме поперечного сечения одиннадцати типов: плоские тупоносые, плоские остроносые, квадратные, трехгранные, трехгранные односторонние, круглые, полукруглые, овальные, ромбические, ножовочные и пазовые.

По числу насечек надфили делятся на шесть номеров: 1, 2, 3, 4, 5, 6.

Надфили плоские тупоносые, плоские остроносые, квадратные, трехгранные, круглые, полукруглые, ромбические, пазовые изготовляют двух размеров: по длине рабочей части 60 и 80 мм и длине хвостовика соответственно 60 и 80 мм.

Надфили трехгранные односторонние, овальные изготовляют трех размеров: по длине рабочей части 40, 60, 80 мм и длине хвостовика соответственно 80, 60, 80 мм.

Надфили ножовочные изготовляются трех размеров: по длине рабочей части 60, 80, 40 мм и длине хвостовика соответственно 60, 80, 80 мм.

Надфили изготовляют из инструментальной углеродистой стали У12 или У12А и закаливают до твердости HRC 54-60.

Напильник имеет деревянную ручку со стяжным кольцом, которое предохраняет ее от трещин при насаживании на хвостовик напильника. Ручка должна плотно насаживаться на хвостовик напильника, для чего в ней сверлят отверстие диаметром, соответствующим размеру средней части хвостовика, и глубиной, равной длине хвостовика. Затем нагретым докрасна хвостовиком старого напильника такого же размера выжигают отверстие точно по форме хвостовика на 2/3-3/4 его длины. При надевании ручки на хвостовик нельзя ударять молотком по напильнику, так как возможна поломка его режущей части. При правильном надевании ручкой ударяют о слесарный верстак до тех пор, пока она не сядет плотно на хвостовик. Насаживая ручку на хвостовик напильника, следят за тем, чтобы она была насажена без перекоса.

Ручки изготовляют из дерева (береза, бук) или прессованной бумаги. Деревянные ручки применяются чаще, так как они более практичны. Длина ручки должна быть в полтора раза длиннее хвостовика напильника.

Ручки для напильников общего назначения изготовляют длиной 90, 100, 110, 120, 130, 140 мм, диаметром ее на конце соответственно 12, 16, 20, 23, 25, 28 мм. Размер ручки выбирается соответственно величине напильника.

https://100metrov.com.ua/images/napilnikiraznue5.jpg

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Рашпиль

В отдельную категорию инструментов следует отнести рашпиль. Во многом он напоминает драчевый напильники, однако характеризуется своими определенными особенностями. Примером можно назвать следующие моменты:

1. Плоский вариант исполнения драчевого напильника часто применяется для работы с вогнутыми поверхностями.
2. Современные плоские рашпили оснащаются комфортными рукоятками, за счет которых существенно упрощается задача по обработке поверхности.
3. Встречаются и круглые рашпили. Они снабжаются двухкомпонентными рукоятками. За счет круглого сечения есть возможность провести обработку различных отверстий, которые имеют неровную поверхность.

Для работы с подобным инструментом не требуется особых навыков. Существенно повысить качество получаемого результата можно за счет предварительной фиксации изделия в специальных тисках.

В заключение отметим, что напильники являются важным инструментом, который встречается в наборе практически всех слесарей. В продаже встречается много различных наборов, поэтому особых проблем с выбором не возникает. Больше всего в последнее время востребован продукт зарубежных производителей, так как заявленные характеристики практически всегда соответствуют реальным. При покупке рекомендуется провести визуальный осмотр, так как даже незначительные дефекты должны отсутствовать.

Как выбрать напильник

Выбирая определенный вид ручного напильника, профессионалы рекомендуют обратить внимание на обрабатываемые материалы и рабочие характеристики. В числе значимых параметров – качество зубьев

В числе значимых параметров – качество зубьев.

От него напрямую зависит эффективность работы.

Кроме того, стоит учесть:

— Тип насечек; — Форму рабочего тела; — Длину; — Особенности рукояти или хвостовика.

Читать также: Поперечный упор для циркулярки своими руками

Размеры должны соответствовать размерам обрабатываемых деталей.

Для габаритных деталей используйте максимальную длину – от 22 до 350 мм, а для небольших – от 150 до 180 мм.

Рукоять должна быть надежной и удобной.

Деревянные ручки считаются менее надежными, более удобны пластик и резина.

Так же, инструменты часто предлагаются без рукояти.

Очень важны такие показатели, как распределение твердости и вязкости.

Вязкость минимальна на поверхности, и максимальна на глубине, а твердость наоборот.

Недостаточная твердость приводит к быстрой потере остроты зубьев, а малая вязкость грозит разрушению насечки при работе.

Поверхностная твердость регламентируется в зависимости от назначения.

Средние показатели по производителям составляют следующие значения для напильников различного вида:

1. Столярно-слесарного назначения – от 64 до 66 HRc;

2. Заточного типа – от 65 до 67 HRc;

3. Рашпили – от 53 до 56 HRc.

Действительное качество проверяется только в процессе использования.

Отличие напильника от рашпиля и надфиля

Среди многочисленных вариантов существуют два своеобразных типа. Внешне они повторяют номенклатуру напильников. Но есть и принципиальные отличия.

Рашпиль

У него большая длина и крупная точечная насечка. Им, в основном, обрабатывают большие изделия из дерева, пластика и жёсткой резины. Существуют общего назначения и специализированные – для обувщиков и обдирки копыт лошадей перед их подковкой. Сфера применения определяется геометрическими очертаниями. Для их изготовления не требуется сталь дорогих марок.

Надфиль

У этого инструмента небольшие размеры, рабочая длина 80, 120, 160 мм. Его характеристики прописаны в ГОСТ 1513-77. Он служит для выполнения гравировки и в ювелирном деле. Инструмент удобен в тех местах, где затруднён доступ.

ГОСТ 1513-77 Надфили. Технические условия

1 файл 275.88 KB

Всего по внешнему виду различают 11 подгрупп. Изготавливают надфили из различных марок углеродистой стали, в том числе с рабочей частью, покрытой алмазной крошкой.

Существует разновидность, называемая «рифель». Этот инструмент имеет изогнутую форму рабочей части. Его изготавливают из магнитосодержащих сплавов. Благодаря этому свойству, при опиловке ювелирных изделий железные опилки примагничиваются к стали и отделяются от драгоценных металлов.

Напильник – один из старейших рабочих инструментов человека. Его универсальность в умелых руках позволяет мастеру выполнить почти любую работу. И в домашней мастерской, и на производстве, необходимо иметь набор как можно большего количества различных типоразмеров.

Для чего нужен напильник?

Различные виды напильников выполняют множество функций. Для слесарных работ подходят инструменты с двойной насечкой зубьев, длина которой может быть различной. Специальные напильники – это особый вид приспособлений, которые широко используются в промышленных масштабах, ими устраняют крупные недостатки и подгоняют большие детали при разнице в размерах пазов или отличиях в кривизне поверхности изделия. Для обработки небольших деталей или работы в труднодоступных местах применяются небольшие напильники – надфили.
