Какие ключевые требования предъявляют к организации рабочего места сварщика ручной дуговой сварки?

05.11.2021 Автор: VT-METALL

Из этого материала вы узнаете:

• Виды рабочих мест сварщика
• Требования к организации рабочего места сварщика
• Основное оборудование рабочего места сварщика
• Провода и маска для сварщика

Рабочее место сварщика должно быть оснащено всем необходимым. Это важно, чтобы выполнение работ происходило на высоком уровне и было безопасным как для мастера, так и для окружающих. Нужно учитывать, что сварщик работает сразу с несколькими опасными веществами, а также с током высокого напряжения, поэтому экономить или пренебрегать рабочим местом слишком рискованно.

Особенности организации рабочего места зависят как от его местонахождения, так и от типа задач, которые ставятся перед специалистом. В нашей статье мы расскажем, какие требования предъявляются к рабочему месту сварщика и какое оборудование необходимо для качественной и безопасной работы.

Виды рабочих мест

Правильная организация рабочего места сварщика является залогом качественной сварки и высокой производительности. Различают стационарные и нестационарные рабочие места сварщиков. На стационарных сварочных местах обычно проводятся сварные работы мелких деталей, которые легко размещаются на столе.

Постоянные места предназначены для производства сварщика на промышленных предприятиях: в цехах, мастерских. Стационарное рабочее место может быть однопостовым (которое предполагает наличие рабочего места только для одного сварщика), которое питается от трансформатора, а также многопостовым, при котором в помещении предусмотрено несколько кабин, питающихся от единого источника тока.

Детали могут подаваться слесарями или другими рабочими, а сам сварщик преимущественно находится в кабине. Сварочный трансформатор в указанном случае должен располагаться в отдельной комнате.

Общий или индивидуальный щит должны предусматривать измерительные приборы, разные средства защиты, сигнальные лампы и рубильники, зажимы и пр. Для индивидуального места предусмотрен свой щит с измерительными приборами.

Временные мобильные рабочие места используют для выполнения работ на оборудовании и установках, которые не допускается переместить к посту. Мобильное сварочное место, или нестационарное обычно предполагает сварку изделий больших размеров, которые лежат неподвижно. Сварщику в данном случае приходится перемещаться по периметру. При подготовке мобильного места нужно создать такие условия, в которых бы ничего не мешало процессу.

При использовании трансформатора для передвижного нестационарного места он может располагаться внутри здания или снаружи.

При выполнении сварочных работ на открытом воздухе рабочее месте подлежит защите от атмосферы. Для указанных целей могут применять палатки, переносные тенты или навесы и пр.

Какие выделяют места осуществления сварочных работ

Техника безопасности и многие другие нормативные документы определяют классификацию рабочего места на несколько типов. Примером можно назвать нижеприведенную информацию:

1. Стационарные.
2. Нестационарные.

Первый тип чаще всего связан со специальными помещениями в мастерских, второй – передвижные, требующиеся для выезда на место аварии или проведения строительства. Кабина сварщика обустраивается только один раз в соответствии с техникой безопасности, после чего уделяется внимание только техническому состоянию ответственных механизмов и конструкций.

Организация рабочего места сварщика ручной дуговой сварки

Планирование рабочего места сварщика должно обеспечивать ему беспрепятственный доступ к заготовкам и безопасные условия труда. Нужно, в частности, позаботиться об отсутствии легковоспламеняющихся и взрывоопасных веществ, а сварочные баллоны должны быть достаточно удалены от открытого пламени. Рабочее место сварщика организуется по ГОСТ 12.3.003-86.

При комплектации рабочего места инструментом учитывается специфика работы. Но можно выделить определенный минимальный перечень инструментов, без которого сварщик не может полноценно работать. Стандартно рабочее место оснащено:

• сварочным аппаратом;
• металлической щеткой;
• столом и стулом сварщика;
• зубилом и молотком;
• электродержателем;
• винтовым зажимом;
• сварочной маской.

При этом не следует излишне загромождать рабочее место ненужными вещами и оборудованием, которые могут помешать работе и представлять опасность.

Сварочные работы на постах выполняются только при работающей вентиляции. При работе следует применять передвижные воздухоотсосы.

При выполнении работ на мобильных местах они огораживаются огнестойкими ширмами, щитами, а также должны быть оснащены огнетушителями и средствами пожаротушения. Разновидность огнетушителей определяют в зависимости от площади воздействия, производительности и класса помещения и пр. Помимо огнетушителя, место передвижной станции оборудуется ящиком с песком, ведром и средствами пожаротушения.

При необходимости рабочее место может быть оборудовано средствами малой механизации, что облегчает погрузочно-разгрузочные работы.

ТЕСТ Подготовка к работе и обслуживание рабочего места электросварщика тест на тему

ТЕСТ

Подготовка к работе и обслуживание рабочего места электросварщика

МДК 02.01. Оборудование, техника и технология электросварки

ПМ.02. Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях

по профессии 150709.02 Сварщик (электросварочные и газосварочные работы).

Тестирование — это более мягкий инструмент, они ставят всех обучающихся в равные условия, используя единую процедуру и единые критерии оценки, что приводит к снижению предэкзаменационных нервных напряжений.

Скачать:

Предварительный просмотр:

бюджетное образовательное учреждение Омской области

начального профессионального образования

«Профессиональное училище № 65».

Подготовка к работе и обслуживание рабочего места электросварщика

МДК 02.01. Оборудование, техника и технология электросварки

ПМ.02. Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях

по профессии 150709.02 Сварщик (электросварочные и газосварочные работы)

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2013

Подготовка к работе и обслуживание рабочего места электросварщика.

Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ.

1. Сварочный пост:

а) это рабочее место сварщика, имеющее подвод электроэнергии, оснащенное необходимым сварочным оборудованием и оснасткой;

б) это участок производственной площади, на котором осуществляется сварка деталей или узлов.

1. Стационарный пост обычно устанавливается:

а) в виде отдельного участка на строительной площадке;

б) в виде рабочего места на свариваемой конструкции;

в) в виде отдельной кабины размером 2×2,5 м.

1. Стационарный пост включает:

а) источник сварочного тока;

б) сварочный стол;

в) местную вентиляцию.

1. Для защиты близко работающих людей других профессий передвижные сварочные посты оснащаются:

а) дополнительной вентиляцией;

б) переносными щитами (ограждениями), ширмами;

в) звуковой сигнализацией.

1. При сварке крупногабаритных конструкций рабочее место сварщика должно быть оборудовано:

а) подъемной площадкой или лестницей;

б) дополнительным ограэвдением или ширмами;

в) дополнительной вентиляцией.

1. Подготовка рабочего места к работе включает:

а) уборку рабочего места и освобождение проходов к сварочному столу;

б) выбор инструмента, оснастки и средств индивидуальной защиты;

в) сборку сварочной цепи.

1. Длина сварочных проводов не должна превышать:

1. Во время работы необходимо:

а) оберегать провода от возможных повреждений;

б) готовые детали укладывать в соответствующую тару;

в) соблюдать правила пожарной и электробезопасности.

1. При обнаружении неисправности вам необходимо:

а) устранить неисправность самостоятельно;

б) прекратить работу и дождаться инструктора;

в) сообщить о неисправности инструктору.

1. К средствам пожаротушения относятся:

а) емкость с песком и лопата;

в) ящик с ветошью.

Критерии оценок тестирования:

Оценка «отлично» 9-10 правильных ответов или 90-100% из 10 предложенных вопросов;

Оценка «хорошо» 7-8 правильных ответов или 70-89% из 10 предложенных вопросов;

Оценка «удовлетворительно» 5-6 правильных ответов или 50-69% из 10 предложенных вопросов;

Оценка неудовлетворительно» 0-4 правильных ответов или 0-49% из 10 предложенных вопросов.

Список использованной литературы

1. Галушкина В.Н. Технология производства сварных конструкций: учебник для нач. проф. образования. – М.: Издательский , 2012;
2. Овчинников В.В. Технология ручной дуговой и плазменной сварки и резки металлов: учебник для нач. проф. образования. – М.: Издательский , 2010;
3. Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования – М.: Издательский , 2009;
4. Овчинников В.В. Оборудование, техника и технология сварки и резки металлов: учебник – М.: КНОРУС, 2010;
5. Куликов О.Н. Охрана труда при производстве сварочных работ: учеб. пособие для нач. проф. образования – М.: Издательский , 2006;
6. Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский , 2010.

Требования к оборудованию

При организации сварочных работ важное значение придается правильному размещению оборудования. Агрегаты и установки, которые состоят из нескольких сварочных агрегатов, располагают в отдельном помещении, огороженном перегородками с высотой не менее 1,7 м.

Сварочные преобразователи в процессе работы могут создать шум, который оказывает негативное влияние на нервную систему, ведет к понижению внимания и работоспособности. Поэтому их рекомендовано изолировать и вывести за пределы производственного помещения.

Проходы между сварочными агрегатами и установками должны быть не менее 1,5 м, между сварочным агрегатом и стеной – от 0,5 м, между стационарным агрегатом, стеной и колонной – от 0,5 м.

Сварочный аппарат на стационарном месте должен быть установлен в защищенном от воздействия атмосферы помещении, которое хорошо проветривается. Оптимально, чтобы пол в таком помещении был бетонным, а стены не отражали сварочные блики, что представляет опасность для зрения. Дверной проем должен быть закрыт брезентовым занавесом, который подвешен на кольцах.

Использование сварочного оборудования на монтажной площадке может создать определенные сложности при его хранении. Лучше всего, если сварочный аппарат будет располагаться в закрытом помещении, а к рабочему месту будут подтягивать только кабели для сварки. Если это сделать невозможно, то оптимально установить сварочный аппарат на передвижную тележку, что упростит его транспортировку.

Заготовки должны быть предварительно подготовлены к выполнению сварочных работ.

Подробнее о вентиляции

Вентиляция — один из важнейших элементов, который нужно учесть при организации стационарного поста. Особенно это касается тех рабочих мест, где планируется использование газа. Вентиляция необходима для забора паров, возникающих при проведении работ.

При работе на стационарном рабочем месте образовывается огромное количество опасных паров и мелкой пыли. Они негативно сказываются на здоровье сварщика и в некоторых случаях способны воспламеняться или взрываться.

Чтобы избежать этого, над рабочим постом монтируется воздуховод с принудительной вентиляцией. Она работает на протяжении всего выполнения сварочных работ, и помогает не только избавлять от опасных паров, но и охлаждает оборудование.

При работе на улице специальная вентиляция не нужна. Естественного движения воздуха более чем достаточно.

Столы сварщиков

Сварочные кабины должны быть изолированы от посторонних. В них располагается сварочный стол и прочие рабочие принадлежности, поэтому они достаточно просторные. Размер кабин составляет 2*2 или 2*3 метра, а высота – до 2 метров. Для улучшения вентиляции стены монтируются так, чтобы оставался зазор от пола в 20 см.

Сварочные столы используются для сварки и сборки деталей. Они располагаются внутри сварочной кабины на высоте 50-60 см, если пост предполагает проведение сварки в сидячем положении, или на высоте 90 см – если работы производят стоя.

Площадь стола составляет не менее квадратного метра. Требование к рабочему месту сварщика предполагает использование специальных болтов, к которым прикрепляются провода от сварочного аппарата. Для отсоса пыли от сварочной дуги не допускается располагать вытяжной зонт, так как иначе поток газов и пыли будет проходить через дыхательные пути сварщика.

На столе должны располагаться гнезда для электродов. Если в столе есть выдвижной ящик, то документы и инструменты должны храниться там. Есть еще одно требование: под ногами сварщика должен быть резиновый коврик.

Если стол оборудуется местным отсосом, то он может быть установлен как на столе, так и за пределами помещения. Встроенный в стол вентилятор создает шум, который снижает работоспособность. Оптимальной считается конструкция стола сварщика с нижнебоковым отсосом и установкой вентилятора за пределами помещения: тогда пыль и газ не попадают в зону дыхания сварщика.

В столах для сварщиков могут быть предусмотрены дополнительные удобства. Например, многие сварщики практикуют зачистку конца электрода путем его прикосновения к поверхности стола. В результате этого через определенный промежуток времени на столе образуются металлические наросты, которые мешают передвижению по столу изделий и ухудшающие его эстетические свойства. Для того чтобы этого не случилось, поверхность стола по краям кантуется медными пластинами. В результате поверхность стола не загрязняется электродами, так как к меди металл не пристает.

В столе может предусматриваться местное освещение. Для сварки мелких деталей, когда швы наносятся по периметру, целесообразно применение вращающегося стола, который регулируется по высоте винтами. Это позволяет поднимать и опускать детали в удобное положение. Сварщик при такой работе меньше устает и менее подвергается вредным выделением.

Для устранения неудобного положения нужно снабжать сварщика сиденьем, которое регулируется по высоте.

Электродержатели ручной дуговой сварки

Одним из основных инструментов, которые используются сварщиками, является электродержатель. От него зависит безопасность и производительность труда. Базовые требования к ним – легкость и удобность в обращении. Вес электродержателя не должен превышать 0,5 кг, чтобы руки сварщика не сильно уставали. При этом держатель не должен подвергаться нагреву при работе.

Среди всех разновидностей зажимов наиболее оптимальными являются пассатижные зажимы.

Выпускаются три типа электродержателей:

• для тока до 125 А и сечения провода 25 мм;
• для тока до 315 А и провода 50 мм;
• для тока до 500 А и провода 70 мм.

Обязательно наличие изоляции и надежного крепления электродов. Держатель должен выдерживать 8 000 зажимов электродов. Конструкция позволяет производить замену электрода не более, чем за 4 с.

Держатели для тока 500 А и выше снабжают щитками для защиты рук от тепла сварочной дуги и от брызг металла. Также применяются электрододержатели, которые снабжены устройствами для выключения тока при смене электрода. Это дополнительно обеспечивает большую безопасность работы.

Сварочный пост должен быть оснащен штативом (стойкой), который приварен к столу, для укладки электродержателя при перерывах в работе, чтобы избежать образования электродуги при прикосновении держателя с поверхностью стола. Поверхность штатива или стойки должна производиться из электроизоляционного материала.

Во время сварки к держателю прилипают брызги металла, это ведет к его утяжелению и перегреву. Для того чтобы это избежать, рекомендовано раз за смену смазывать его автолом.

Держатель

Главный инструмент сварщика — это держатель. От его удобства и продуманности зависит производительность и качество. Держатель может быть двух видов: зажимать электрод как прищепка, или стягивать путем закручивания рукоятки. Независимо от типа, он должен позволять сменить электрод за 4 секунды.

Конструкция хорошо изолируется для предотвращения поражения током. Кабель и сам держатель постоянно оказывают воздействие на руку сварщика своим весом. Поэтому масса этих элементов должна быть минимальной, чтобы не переутомлять сварщика и не ограничивать в движении.

Если работа ведется на большой силе тока (от 500 А), то держатель снабжается защитной накладкой, предотвращающей поражение руки сварщика высокими температурами дуги. Когда сварочный ток превышает показатели в 600 А, кабель проводится к электродержателю минуя рукоятку за которую берется рабочий. Стороны, которые фиксируют электрод, подвергаются налипанию брызг расплавленного металла, поэтому осложняют замену нового расходного элемента. Это замедляет весь процесс и сварщик быстрее утомляется. Для предотвращения этого эффекта поверхность держателя, на которую летят капли металла, смазывается автолом и чистится в конце дня надфилем.

Спецодежда

Даже при полном соблюдении техники безопасности к рабочему месту сварщика нельзя оградить от негативных факторов без использования спецодежды. В комплекте должны быть куртка, рукавицы, брюки, спецобувь и пр. Большинство спецодежды для сварщиков шьют из брезента с вкраплениями асбеста, который может обезопасить от расплавленного металла. Одежда должна закрывать все тело, чтобы не оставалось открытых мест.

Среди индивидуальных средств защиты важное значение принадлежит щиткам и шлемам. Они должны соответствовать ГОСТ 12.4.035-78. Маска не может быть тяжелее 0,5 кг.

При выборе маски обращают внимание на ее материал. В идеале это пластмасса, устойчивая к повышенным температурам и влажности. Такая маска не портится под воздействием брызг металла и исключает поражение работника электрическим током.

Если работы выполняются в тесных и закрытых помещениях, где невозможно использовать вытяжку, то нужно использовать специальные маски, предполагающие подачу воздуха.

В шлем вставляется светофильтр, который удерживается рамкой с размерами 120*60. Средства защиты включают 13 классов светофильтров с разной плотностью, которые используются для разных режимов мощности.

Запрещено использование цветных стекол, которые не предназначены для сварки, так как они не обеспечивают надежную защиту глазам от ультрафиолетовых лучей. Это грозит сварщику хроническим заболеванием глаз.

Современные маски сконструированы по типу «хамелеона». Они позволяют автоматически отрегулировать затемнение стекол в зависимости от яркости дуги.

В числе требований к материалу костюма можно выделить следующие:

1. Материал костюма сварщика – жаростойкий (это, например, замша или брезент).
2. Карманы – только внутренние.
3. Куртка не должна заправляться.
4. Ботинки производятся из негорючего материала, они должны быть достаточно высокими и не должны содержать гвозди.
5. Головной убор должен надежно защищать шею.
6. Краги или рукавицы производятся из негорючего материала, она должны быть достаточно длинные и исключать попадания материала внутрь при потолочной сварке.

Провода и маска для сварщика

В заключение необходимо дать пару советов по поводу сварочной одежды, маски, проводов.

1. Защитная маска и спецодежда.

Сварочные работы невозможно проводить без защитной одежды и обуви. Ни один сварочный пост, даже полностью укомплектованный, не сможет вам чем-нибудь помочь, если не используются средства защиты.

Сварщик должен быть обеспечен специальной рабочей формой (брюками и курткой), перчатками и обувью. Такую одежду шьют из прочного негорючего материала, стойкого к загрязнениям. Обувь не должна быть токопроводящей. Помимо всего, одежда должна защищать специалиста от расплавленных металлических частиц.

Функция маски заключается в защите кожи, волос и глаз. Выполнять сварочные работы без нее строго запрещено. Для защиты органов зрения от излучений она должна оснащаться светофильтром. Максимальный вес маски – 0,5 кг, в противном случае сварщик быстро устанет от постоянного ношения ее на голове.

Рекомендуется выбирать маски типа «хамелеон» из среднего ценового сегмента или выше. Такой вид хорошо справится с задачей при постоянном выполнении сварочных работ.

2. Сварочный кабель.

Не менее важным моментом является правильный подбор сварочного провода, неверный выбор которого иногда может привести к короткому замыканию или возгоранию. Чем более качественными характеристиками обладает изоляция кабеля, тем он прочнее и надежнее.

Необходимо обращать внимание на сечение провода и качество его изготовления. Если выбран слишком маленький профиль, то кабель не выдержит нагрузок и расплавится, что приведет к плохим последствиям. Но и с избыточным сечением не стоит выбирать, так как по цене они обойдутся намного дороже, сложнее будет их использовать, хранить и транспортировать.

Сварочные шторы

Аттестация рабочего места сварщика требует от него наличия перекрытия, особенно для многопостовых участков. Эти перекрытия именуются сварочными шторами. Они производятся из огнеупорной ткани, которая совпадает с той, из которой делают спецодежду.

Шторы полностью изолируют рабочее место сварщика от посторонних людей, чтобы исключить негативное влияние сварочной дуги и прочих негативных факторов.

Сварочные шторы обладают следующим функционалом:

1. Они защищают от ультрафиолета.
2. Минимизируют риски возникновения пожара, так как обеспечивают защиту от искр и брызг.
3. Предотвращают отрицательное воздействие воздушных потоков на сварочную зону.
4. Повышают эффективность вытяжного оборудования.

Одежда сварщика

Костюм сварщика производится из специализированной огнестойкой ткани, которая призвана защитить специалиста от искр, брызг расплавленного металла и при этом не плавится от контакта с нагретыми поверхностями, что исключает ожоги.

Более того, сварщик не имеет права выполнять любые виды огнесварочных работ без защитного комплекта одежды, в список которого входит:

• Собственно сам костюм сварщика, соответствующий требуемому ГОСТу.
• Специальная обувь, стойкая к термическому воздействию искр и стальных брызг.
• Рабочие рукавицы или перчатки, в основном сделанные из брезента.

Вентиляция

При использовании в процессе сварки газа необходимо обеспечить хорошую вентиляцию помещения.

Вентиляция нужна по нескольким причинам:

1. Для снижения концентрации токсичных веществ, которые могут выделяться из свариваемых металлов. При проведении сварочных работ в воздух могут выделяться различные вредные примеси: окись углерода, азота и фтористые включения.
2. Для того чтобы убрать загазованность из помещения, которая может привести к детонации.
3. Для обеспечения охлаждения рабочих инструментов и техники, которая сильно перегревается при эксплуатации.

Вентиляция бывает естественной, которая осуществляется с помощью притока воздуха с улицы, а также искусственной. Для искусственной вентиляции используются специальные вытяжки, вентиляторы и прочие средства для циркуляции воздуха.

Вытяжная вентиляция обустроена так, чтобы максимально удалить вредные газы из помещения, приточная – для компенсации организованной вытяжки через разбавление веществ до допустимых для здоровья рабочих концентраций.

Наиболее оптимальным вариантом рабочего стола сварщика выступают такие, которые обустроены вытяжкой пыли с направлением ее вниз или в сторону. Эффективность отсоса вредных веществ из зоны вдыхания обеспечивается близким расположением вытяжных заборников к месту дуги.

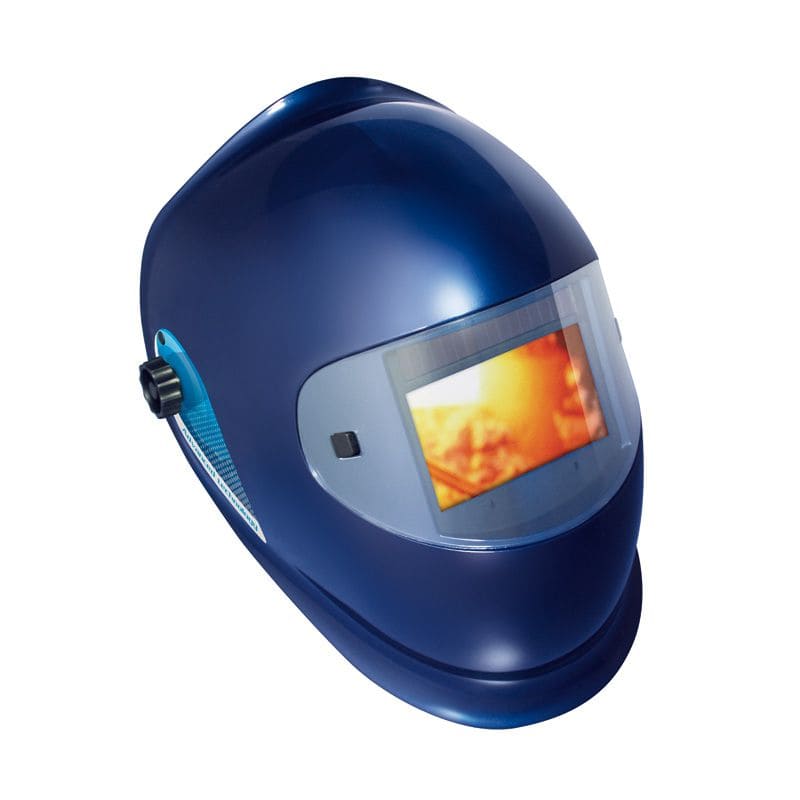

Маска электросварщика как средство защиты

Техника безопасности по организации места для сварщиков, предусматривает использование специальных щитков и шлема. При их изготовлении должны учитываться нормы, установленные в ГОСТ 12.4035-78. Среди основных стандартов отметим следующие:

Конструкция не должна быть тяжелее 0,5 килограмм. В противном случае работы будет проводить сложно. Для того чтобы защитить глаза устанавливаются светофильтры

Они делятся на 13 классов, выбор проводится в зависимости от мощности. При выборе маски уделяется внимание тому, чтобы она удобно крепилась. Время от времени сварщику приходится ее открывать для визуального осмотра шва.

Маска сварщика

В продаже встречаются самые различные варианты исполнения защитных масок. Более дорогие варианты исполнения характеризуются большей эффективностью. При частом проведении сварочных работ рекомендуется приобретать качественное изделие, так как ультрафиолетовое и другое излучение может навредить здоровью.

Иные требования

Также не стоит забывать о следующих дополнительных инструментах, которые облегчают работу сварщика. Это:

• винтовые зажимы для плотного контакта с изделием;
• проволочные щетки (ручные и с электроприводом) – для удаления шлака и ржавчины;
• узкая и широкая стальная щетка для очистки кромки и швов;
• зубила, клейма и молотки – для врубки мест с дефектами, устранения брызг, установки клейма и пр.;
• молоток с заостренным концом для отбивания шлака;
• набор шаблонов для промера величины швов;
• брезентовые сумки или стаканы – для хранения электродов.

Сварщику должны быть легко доступны расходные материалы: электроды, проволока, флюс и пр., чтобы у него была возможность их легкой смены в процессе работы. Необходимо соблюдать инструкцию по охране труда в индивидуальном и общем плане.

Если сварщик работает с неплавящимся электродом, то он должен иметь набор заточенных вольфрамовых электродов, пассатижи, гаечные ключи, кусачки, пассатижи и пр. Инструмент следует хранить в специальном ящике или сумке.

Таким образом, от того, насколько грамотно было организовано рабочее место сварщика, использующего метод ручной дуговой сварки, зависит в целом эффективность и безопасность работ. Под рабочим местом понимается участок, закрепленный за сварщиком, который оснащен оборудованием, инструментами и приспособлениями для проведения сварки. Правильно организованное место снижает травматизм и несчастные случаи на производстве.
