Сам себе костоправ: споттер для кузовных работ своими руками

Споттер — это обиходное название аппарата односторонней точечной сварки, предназначенного для ремонта кузовных деталей автомобилей. По своей конструкции он достаточно прост, поэтому изготовить споттер своими руками по силам любому домашнему мастеру, имеющему опыт работы с электротехническими устройствами.

Единственное, в чем нельзя ошибиться, — это выбор мощности, расчет силы тока и количества обмоток. Народные умельцы используют в качестве источников питания различные устройства, но не все они способны обеспечить оптимальные рабочие режимы.

К примеру, самодельный споттер из микроволновки даже при применении нескольких трансформаторов от этого бытового прибора, в основном, пригоден для выполнения прогрева. В случае отсутствия достаточно мощной электросети в месте ремонта используют аппараты с автономным источником, состоящие из аккумулятора и схемы прерывания напряжения.

Такие устройства имеют один существенный недостаток — ограниченное время работы. При сборке самодельного споттера можно воспользоваться различными системами управления: от простой кнопки с реле до инверторного источника. В последнем случае ток, поступающий из инвертора к месту сварки, регулируется с высокой точностью как по длительности, так по и амплитуде импульса.

Простой способ рихтовки и сварки кузова

Понятно, что вопросом «сделать проще и дешевле» народ занимается долгое время. Способ «вытягивания» вмятин изобрели давным-давно. Дело довольно примитивное: вмятина выравнивалась специальным молотком обратного действия или с помощью лебедки и приваренного к кузову крепежного крючка.

Побочные эффекты такого народного творчества часто превышали само аварийное повреждение: во время приваривания крюка портилась дополнительно поверхность кузова. Но только в случае, если использовался обыкновенный классический сварочный аппарат.

Если говорить о профессиональной качественной рихтовка кузова, без споттера не обойтись. А ведь можно сэкономить немалые деньги, не потеряв при этом качество ремонтных работ. Способ заключается в том, чтобы сделать споттер своими руками из сварочного аппарата. Заходим, читаем, разбираемся.

Свойства и функциональность

Оборудование состоит из нескольких узлов: электрод, пистолет, коробка и кабель. Внутри коробки заключено вся электроника – платы, схемы и прочее деликатные компоненты. Эксплуатация оборудования подразумевает соблюдение определенного порядка выполнения манипуляций.

У споттера предусмотрено два выхода, один из которых является «массой», а другой подсоединяется к рабочему пистолету. Масса крепится к кузову автомобиля, с которого предварительно был снят аккумулятор. На конце пистолета имеется фиксатор, который будет удерживать рабочие органы – специальные насадки. После нажатия на контактную кнопку к насадке подается электрическое напряжение.

Место, контактирующее с концом пистолета, начинает постепенно прогреваться. С ростом сопротивления поднимается температура участка металла. В итоге он начинает плавиться в конкретной точке, а остальная поверхность кузова не претерпевает каких-бы то ни было изменений. Как результат – металл прихватывается в определенном месте, после чего его можно потянуть.

Если говорить уж совсем просто, то картина следующая. Споттер не нагревает большую поверхность. Он воздействует только на маленький участок на подобии точечной сварки. Температура нагрева немного ниже критического значения, при котором металл начинает плавиться. К разогретой поверхности металла прижимается насадка пистолета и надежно соединяется с металлом. Благодаря этому данный участок кузовного элемента можно потянуть и выпрямит вмятину. По завершению работы насадка легко отсоединяется от поверхности кузова.

По факту, в этом устройстве и нагрев, и сопротивление такое же как у точечной сварки. Нагревается металл от аппарата, а усилие прилагается специалистом, который прижимает насадку к кузову. Это отдельный вид сварки, которую называют не точечной, а сварка сопротивлением.

Существует две версии споттеров – инверторные и трансформаторные. Первый из них производится в заводских условиях, поскольку для сборки таких моделей требуются дорогостоящие и конструктивно сложные узлы. А вот трансформаторную версию можно сделать и самостоятельно в домашних условиях.

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

Споттер можно сделать из инвертора, а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.

Чаще всего у споттера следующие режимы работы:

1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Можно ли сделать споттер с заводскими характеристиками

Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата.

При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками. В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми.

Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

Споттер из инвертора

Споттер из сварочного аппарата – самая популярная опция среди самодеятельных мастеров. Причина тому – мощность самодельного споттера: если он сделан не из инвертора, она будет попросту ниже.

По своей сути споттер – это вариант контактной сварки, но он обладает принципиальными отличиями в виде клещей. Поэтому логичным будет рассматривать его в качестве равноценного заменителя электродугового классического сварочного аппарата.

Так рассуждать можно в ситуациях, когда напряжение пропускается через кузов автомобиля. Это происходит при подсоединении одного контакта к кузову, а вторым контактом становятся насадка и металлический шток. Сам прибор состоит из двух главных частей: тиристорного реле и непосредственно самого инвертора.

Вот что может понадобиться для сборки домашнего споттера, сделанного из старого аппарата для сварки:

• трансформатор для управления реле, понижающий на 12 вольт;
• тиристор на 200 вольт;
• реле на 30 ампер;
• кнопка управления;
• контакты на 220 вольт;
• диодный мост.

Трансформатор нужен в обязательном порядке: он запитывает цепь тиристора и включается в сеть с помощью диодного мост. Туда же подключено и тиристорное реле.

Ключевая деталь споттера

Сварочный пистолет — это основная деталь устройства. Для непрерывной работы используют устройство фабричного изготовления. Можно сделать его на основе пистолета из строительного клея своими руками. Альтернативным способом будет применение деталей из полуавтоматической сварки. Из текстолита вырезают одинаковые части с показателями длины от 12 до 14 мм. Их должно быть 2. В них устанавливают кронштейн, применяемый в качестве крепления электрода для сварки. При желании можно смонтировать лампочку для подсветки, как и переключатель импульса.

Кронштейн можно сделать из меди. У него может быть сечение — прямоугольное или квадратное. В качестве электрода для сварки используют медный прут с толщиной от 8 до 10 мм. Пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой.

На переключатель проводят три жилы. Ещё две перемещаются на подсвечивающую лампочку и двигатель. Сварочный кабель необходимо зачистить и припаять в специальное отверстие в кронштейне.

Как это работает

Как только нажимается пуск, сразу же подключается конденсаторная разрядка, временно подключаются резистор и тиристор, переменное напряжение через диоды подается напрямую на трансформатор, если точнее – на его первичную обмотку.

В процессе детали и электрод начинают нагреваться, плавиться и свариваться. Как только конденсатор разрядится, тиристор немедленно закрывается с одновременным обесточиванием всей обмотки аппаратного трансформатора.

Сварка заканчивается, зарядка конденсатора продолжается, что вполне пригодится для будущих работ.

Тиристор и диодный мост – детали заменяемые, их вполне можно заменить на симисторы. Главное – хорошенько продумать всю конструкцию вашего самодельного аппарата, ведь его работа должна быть абсолютно точной и корректной вне зависимости от размеров и потраченных на него денег и усилий.

Особенности конструкции и требования, предъявляемые к тележкам

В отличие от тележки под сварочный аппарат, конструкция для полуавтомата оборудована местом для установки баллона. Соответственно предусматривается крепление для шлангов, ящик для хранения присадочной проволоки. Поскольку совокупный вес оборудования увеличивается, конструкция делается более прочной. Оптимальной считается грузоподъёмность 250 кг.

Тележка для полуавтомата должна соответствовать следующим требованиям:

1. Баллон крепится внизу и вверху. Вместо цепей лучше использовать хомуты, так как они обеспечивают жёсткую фиксацию.
2. Полка над инвертором делается цельной, чтобы мелкие предметы не попадали в корпус аппарата.
3. Колёса диаметром не меньше 20 см. Иначе будет трудно преодолевать препятствия на неровной поверхности.
4. Шины должны быть цельными из литой резины.
5. Диаметр ступиц колёс не менее 18 мм. Ось меньшего размера может согнуться и даже сломаться.

Материалы

Чтобы понять, как сделать споттер из сварочного аппарата, нужно начинать с необходимых материалов. Сам тиристор не перегревается, греются лишь локальные места возле кабеля и металлический шток, поэтому лучше всего, чтобы он был сделан из латуни.

Кабель лучше взять с сечением от 70 мм². Для молотка и массы вполне хватит длины 1,7 и 2,1 м. Вторичная трансформаторная обмотка наматывается с шиной размерами 6,4 х 4,0, которая выполнена из меди. Шину можно заменить на алюминиевую.

На вторичную обмотку нужно добавить еще две. В итоге аппарат будет состоять из алюминиевой трансформаторной обмотки на 250 мм², что составляет пять обмоток по шесть витков. В качестве молотка обратного действия в данном случае выступает электрод.

Рукоятку обычно делают из хозяйственного пистолета для клея. Кабель нужно найти и выбрать только с термоизоляционным слоем.

Свойства конструкции агрегата

Приспособление состоит из таких компонентов, как коробка, пистолет, кабель, электрод.

Коробка содержит всю систему аппарата, которая необходима для сварки. Чтобы четко и быстро проводить кузовные работы, надо придерживаться порядка и технологии процесса.

Ели поверхность подверглась деформации, надо очистить ее от любого покрытия. Это может быть ржавчина, краска или лак. Данный этап очень важен, так как качество соединения металлов напрямую влияет на итог всего процесса. На поверхность, которая подверглась корректировке, присоединяют контакты. На очищенную зону повреждённой области приваривают крепёж, к которому и подсоединяется рассматриваемое устройство.

Вслед за этим захватывается устройство пистолетом, после чего вмятина вытягивается. Для выравнивания прибегают к использованию молотка, гидроцилиндров и других приспособлений. Обращают внимание на толщину металла. Здесь следует понять, какое оборудование даст возможность производить рихтовку машины, чтобы не нанести ей вреда. Обратный молоток не используется в сочетании с алюминием. К тому же не каждый агрегат может справиться с оцинкованным кузовом. Когда рихтовка кузова закончена, скручивают приваренную деталь. Место контакта зачищают шлифовальной машинкой.

Функции и характеристики

Функции споттера следующие:

• сварка ремонтных шайб для соединения деталей;
• точечная сварка электродом для вытягивания металла панели;
• прогревание деталей электродом с последующим охлаждением.

Принудительная система охлаждения и термостат отключают аппарат при перегреве и включают его для нужной температуры для сварки.

Главные технические характеристики, которыми должен обладать самодельный споттер из сварочного аппарата, следующие:

• напряжение сети должно быть 220 вольт;
• частота сетевого переменного тока – 56 – 60 Гц;
• максимально допустимая мощность – 10 кВт;
• максимальный рабочий ток – 1300А;
• напряжение для вторичной обмотки 8 – 9В;
• производительность – 15%;
• тяговое условие для иглы – больше 100 кг;
• тяговое условие для шайбы – 100 кг и выше;
• размеры аппарата 380 мм х 290 мм х 840 мм;
• вес конструкции 32 кг.

Варианты исполнения

Проще всего сделать четырёхколёсную тележку с горизонтальным расположением баллона. Основным недостатком такой конструкции является большой размер по длине, что затрудняет маневрирование в маленьких помещениях. Укладывать и снимать баллон одному человеку неудобно.

Поэтому тележки под полуавтомат с вертикальным расположением баллона более популярны. Обычно у них имеется полка над сварочным аппаратом, на которой лежат инструменты. При замене двух поворотных колёс одним управляться с тележкой будет легче, но ухудшится устойчивость.

Двухколёсные конструкции, сделанные по принципу тачки, компактные, маневренные, для их изготовления требуется минимум материалов. Площадка под ёмкость для газа, расположенная на земле, является дополнительной точкой опоры. С установкой на неё баллона справится один человек методом кантования.

Как работать споттером

Главное в работе – фиксировать вектор усилий в правильное место — к внешней стороне рабочей поверхности и деформированному участку, то есть к вмятине. Контактная сварка споттером производится с поступающим током, после чего рабочая поверхность равняется инерционным молотком или упором.

Следующий этап – шлифовка выровненной поверхности. Во время работ ни в коем случае не забываем о заземлении устройства и об обязательном отсоединении отрицательной клеммы от аккумулятора.

После тщательной очистки поверхности поврежденного участка к нему прикрепляется контакт для заземления, а также привариваются специальные крепежные детали. Зона повреждения — вмятины вытягивается. Следующее действие — с помощью вращения удаляются приваренные элементы, участок готовится к процессу шпатлёвки.

Вне зависимости от происхождения споттера – домашний самодельный он или покупной промышленный, требуется соблюдение важнейшего условия: нужно быть сварщиком, то есть иметь довольно серьезные навыки сварочных работ.

Что же касается правил эксплуатации и безопасности, то вполне достаточно выполнять общие правила. Тогда у вас все получится.

Споттер для кузовных работ — что это такое?

В ходе кузовных работ нередко требуется выправить вмятину, причем к данному участку кузова нет доступа с обратной стороны. Используя споттер для кузовного ремонта, можно избежать дорогостоящей разборки автомобиля и выправить вмятину за полчаса. Аппаратом контактной сварки к требующему ремонта участку поверхности приваривают монтажную шайбу или шпильку. За нее потом можно потянуть и выправить повреждение. После рихтовки шайбы или шпильки легко срезаются угловой шлифмашиной и зашлифовываются.
Кроме того, устройство используется для пайки, прогрева, термообработки и осадки заготовок.

Устройство и принцип работы

Прибор включает в себя такие основные узлы, как:

• источник тока (инвертор или трансформатор);
• сварочные провода с разъемами;
• пистолетная рукоятка с кнопкой запуска;
• обратный молоток.

Провода подключают к заготовке и к сварочному пистолету с электродом. Место сварки зачищают и обезжиривают, на него укладывают монтажную шайбу или шпильку. Кнопкой «Пуск» подают короткий, но мощный импульс. Шайба и металл под ней мгновенно разогреваются до температуры плавления и свариваются воедино. Далее за шайбу цепляют тяги и выправляют повреждение.

Выправить впадину можно и не приваривая шайбу. Для этого используют электрод с обратным молотком. Он представляет собой подпружиненную массу, ходящую вдоль массивного стержня электрода. Электрод приваривают концом к месту повреждения корпуса выправляют вмятину. Острый кончик электрода обламывают, место сварки шлифуют и красят.

Корпус для споттера и финальная сборка

В общем случае сборка самодельного споттера завершается помещением его основных элементов в корпус и выводом на переднюю панель клемм и органов управления. Корпус можно заказать по чертежу или просто эскизу или (при наличии возможностей) изготовить по месту. Иногда народные умельцы начинают эксплуатировать споттер, детали и провода которого просто разложены на верстаке или даже на полу. Этот вариант подходит только для отладки и подбора параметров, в постоянном режиме такой электрический установкой пользоваться нельзя. Поскольку существуют различные варианты изготовления споттеров своими руками, то их компоновки корпусов могут быть также различными. К примеру, если сварочный трансформатор предназначен для работы на открытом воздухе, то в этом случае аппарат может иметь вид устойчивого основания с трансформатором, клеммной колодкой и отдельным корпусом системы управления.

В других случаях варианты с корпусами могут быть иными, но элементы системы управления всегда должны быть надежно защищены от внешнего воздействия.

На базе аккумулятора

Споттер с аккумуляторным питанием подходит для тех мест, где сетевое электропитание не может обеспечить достаточную мощность, неустойчиво или вообще отсутствует, а объем кузовных работ незначителен. Обычно такая ситуация возникает при кузовном ремонте личного автомобиля в гаражном кооперативе или на дачном участке. Корпус такого самодельного споттера может состоять из небольшой опорной рамы для установки АКБ, к которой крепится клеммная колодка и реле, управляющее выключением. Если это разовая работа, то можно обойтись вообще без корпуса, прикрепив реле хомутом к аккумулятору.

На базе бытовой микроволновки

Для изготовления споттера своими руками также подойдет трансформатор из микроволновки. В этом случае единственным ограничением является его мощность, поскольку большинство печей СВЧ рассчитаны на потребление менее 1 кВт. Для решения этой проблемы можно использовать два-три трансформатора, включенные параллельно. Плюсом такого источника питания является небольшой размер используемых трансформаторов, которые можно разместить в ряд внутри малогабаритного корпуса. В результате получится довольно компактный и мобильный споттер. Единственно, чем придется озаботиться, — охлаждение внутреннего пространства такого устройства.

Особенности применения

Если изначально споттеры использовались лишь при выполнении различных кузовных работ с автомобилями, то сегодня благодаря универсальности этого оборудования имеется возможность его использования в быту для качественной точечной сварки. С помощью самостоятельно изготовленных сварочных аппаратов выполняются всевозможные металлоконструкции, заборы из арматуры, осуществляется правка поверхностей кузовных панелей без необходимости разборки обшивки.

Основным назначением споттера является именно ремонт и восстановление кузовных панелей автомобилей. В том случае, когда выровнять детали изнутри невозможно, а их демонтаж представляет определенные сложности, используются споттеры, позволяющие выполнять качественную сварку, которая в последующем будет отлично защищена от появления коррозии.

Самодельный обратный молоток

Если предыдущие пункты были выполнены, то сложностей возникнуть в дальнейшем не должно. Изготовление обратного молотка самостоятельно является экономически выгодным предприятием, так как заводские молотки стоят достаточно дорого.

Лучше всего подойдет для этой цели та часть манипулятор для монтажной пены, в котором располагается баллон с содержимым. К освободившемуся участку приваривается 3 прутка, которые станут стойками.

В штоке устройства нужно удалить упор и изогнутую часть, а на ее место устанавливается кронштейн, для присоединенния кабеля от споттера.

Основные компоненты для сборки

Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.

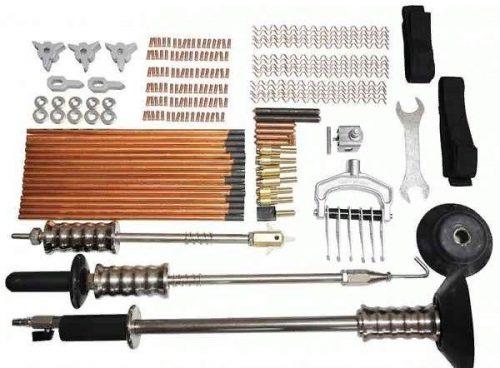

6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

При условии, что все компоненты изготовлены без отклонений и ничего не придется подгонять и переделывать, для сборки своими руками потребуется обычный слесарный и электроинструмент. Из измерительных приборов могут понадобиться рулетка, штангенциркуль и мультиметр.

Сборка обратного молотка (инопуллера) своими руками

Для того чтобы собрать обратный молоток своими руками, необходимы следующие детали:

• стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
• стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
• возвратная пружина;
• гайки и шайбы ограничителя хода;
• адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода. Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Фирменные пистолеты для споттера обычно выпускают в виде устройств с пистолетной рукояткой. Многое из того, что изготавливают народные умельцы своими руками, только условно можно назвать «пистолетом». Нередко это просто цилиндр с кнопкой и клеммой для подключения кабеля на торце. Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания. Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

Трансформатор для споттера

Для изготовления источника питания для споттера подойдет любой трансформатор. В Интернете распространены видео изготовления аппаратов точечной сварки на основе трансформаторов микроволновок и других бытовых приборов. При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к. проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Шайбы для споттера своими руками

Если вы ремонтируете кузова авто, и вам нужно часто вытягивать геометрию внешних деталей авто, то споттер вам сыграет на руку большую помощь. С его помощью, легко вытянуть двери, задние крылья и пороги в тех местах, в которых трудно добраться с обратной стороны повреждения.

Споттер – это аппарат точечной сварки с обратным молотком. С помощью точечной сварки обратный молоток приваривается к металлу и с его помощью вытягивается металл.

Преимущества споттера

Процесс вытяжки металла можно делать очень быстро, не нужно засверливать технологические отверстия для правки металла, а также не нужно наваривать полуавтоматом дополнительные элементы на металл кузова для обратного молотка.

Если у вас автомастерская и поток клиентов большой, то вам нужно, или купить его или изготовить самостоятельно из трансформатора. Но бывают случаи, когда он нужен не часто, но всё же его необходимость на лицо. В этом случае может выручить старый, мощный аккумулятор. Рассмотрим конструкцию споттера из аккумулятора.

Споттер из аккумулятора

Почему необходимо брать старый аккумулятор? Да потому что его не жалко, так как работать он будет на токах близких к току короткого замыкания. А это неминуемый выход его из строя рано или поздно. Но в гараже такой аккумулятор не сложно найти, или же можно разориться и купить его, все равно он будет работать не один ремонт, а его цена на несколько порядков ниже готового споттера и перекроется общими затратами на ремонт автомобиля.

Что нужно для самодельного споттера из аккумулятора:

• аккумулятор на 75 А/ч и выше;
• втягивающее реле от стартера автомобиля;
• зарядное устройство аккумулятора;
• медный провод сечением не меньше 100 мм 2 ;
• обратный молоток или пистолет для приварки шайб.

На рисунке представлена схема подключения элементов. К аккумулятору на минусовую клейму подключается корпус втягивающего реле и кабель не более 1,5 м длинною и сечением не менее 100 мм 2 , который заканчивается контактом для корпуса вытягиваемой детали. Лучше использовать резьбовой контакт из медного материала (для наименьшего сопротивления в месте контакта).

От аккумулятора плюсовую клейму подсоединяют к втягивающему реле на болт, а со второго болта втягивающего реле идет провод до обратного молотка, в большинстве случаев вместо обратного молотка лучше поставить пистолет, для приварки шайб. Общая длина плюсового кабеля сечением 100 мм 2 не должна превышать 2,5 м от аккумулятора до пистолета или обратного молотка, чем меньше, тем лучше. Чтобы уменьшить падение напряжения (потери) в силовых кабелях. Также от плюса аккумулятора идет провод к управляющему контакту втягивающего реле через кнопку.

Которой управляется споттер. Толщина проводов для кнопки может быть в пределах от 1 до 2,5 мм 2 , а длина должна быть такой, чтобы было удобно с ней работать. Они служат только для управления и к их длине нет жестких требований.
