Редуктор для углекислоты с подогревом: обзор, характеристики и фото

Элементы редуктора

Редуктор для углекислоты осуществляет подачу углекислого газа под определенным давлением. Кроме того, этот же прибор перекрывает подачу летучего вещества, когда необходимо закончить сварку. Конструктивно это устройство состоит из следующих элементов:

• клапан для впуска газа и уплотняющие элементы;
• камера с мембраной регулирующего типа;
• клапан для выпуска газа;
• два типа пружин — верхняя и управляющая;
• штуцер для присоединения сварочного аппарата;
• корпус;
• обязательно наличие двух манометров, которые занимаются контролем давления двуокиси углерода как на входе, так и на выходе;
• запорный вентиль.

Осушитель

Осушитель поглощает влагу из углекислого газа. Выпускается двух модификаций: высокого и низкого давления. Осушитель высокого давления устанавливают перед регулятором (редуктором), а низкого – после него. Влагопоглощающим веществом служит силикагель или алюмогликоль. Путем прокаливания при 250-300°С эти вещества поддаются восстановлению.

1 – Втулка; 2 – Накидная гайка; 3 – Пружина; 4 – Сетка; 5 – Фильтр; 6 – Осушающий материал; 7 – Сетчатая шайба; 8 – Корпус; 9 – Штуцер.

Принцип работы устройства

Рассмотреть работу редуктора для углекислоты лучше всего на обычном однокамерном приспособлении. Газ по давлением поступает на входной штуцер. Входящее вещество контролируется по давлению манометром, установленным на входе. Попадая в камеру, углекислый газ оказывает давление на пружину, которая отжимается вниз и тем самым открывает проход в полость камеры. У редуктора для углекислоты площадь сечения этого участка гораздо больше, чем площадь проходного сечения штуцера, из-за чего в камере давление газа значительно понижается. Падение давления фиксируется вторым манометром, который считается выходным.

Регулировка прибора

Регулировка редуктора на баллон с углекислотой начинается с того, что необходимо отрегулировать натяжение основной пружины. Для этого имеется регулировочный винт, а сила натяжения зависит от того, какое первоначальное давление наблюдается в баллоне с летучим веществом. Данная пружина будет опускаться вместе с мембраной под действием двуокиси углерода, пропуская данное вещество в камеру для понижения давления. Эта камера соединена с запорным вентилем, а также шлангом, по которому поток газа будет доходить до горелки сварочного аппарата.

Какой редуктор для углекислоты выбрать? При выборе данного прибора очень важно обратить внимание на то, что мембрана должна быть выполнена из резины маслостойкого типа, а также она должна быть очень точно размещена относительно выходного отверстия. Здесь стоит добавить, что пользоваться редуктором данного типа можно и вручную. Для этого необходимо вкручивать или, наоборот, выкручивать регулировочный винт, основываясь на показателях манометра. Так как возможно резкое увеличение давления в камере, редуктор для сварки углекислотой имеет предохранительный клапан, который защищает основную мембрану от разрыва при резком увеличении давления. Предохранительный клапан сработает в тот момент, когда регулировочный винт по какой-либо причине потеряет свою герметичность и в камеру начнет поступать большее количество двуокиси углерода, чем положено.

Конструктивные особенности

На сегодняшний день основная классификация газовых редукторов для углекислоты происходит по трем основным критериям:

• Первый — это количество рабочих камер устройства. На сегодняшний день основное количество приборов выпускается однокамерного типа. Однако если необходимо повысить функциональность прибора в условиях пониженных температур окружающего воздуха, к примеру, то лучше использовать двухкамерные устройства. Рабочие камеры в таких агрегатах располагаются последовательным образом.
• Второй пункт, по которому происходит разделение на классы, — это условия работы. На сегодняшний день известны три основные группы — рамповая, сетевая и баллонная. Рамповая группа редукторов предназначена для работы на многопостовых участках. Сетевые же устройства нуждаются в питании от стационарной сети. Такая сеть прокладывается от стационарной станции углекислотного предприятия. Для того чтобы проводить сварочные работы при помощи двуокиси углерода и редуктора для углекислоты для полуавтомата на отдельных постах, используются баллонные агрегаты. Однако у таких устройств меньшие показатели удельного расхода газа, а также ограниченный диапазон рабочего давления.
• Также редукторы отличаются по принципу открытия и закрытия входного клапана. Эти элементы могут быть как прямого действия, так и обратного. Принцип работы обратного входного клапана рассмотрен выше, а что касается прямого, то он значительно менее удобен в эксплуатации, из-за чего используется крайне редко.

Средства борьбы с обмерзанием редуктора

Углекислота замерзает, превращаясь в «сухой лед», всего при -78°. Поскольку при расширении сжатая углекислота активно отбирает тепло, при интенсивном отборе редуктор охлаждается до этой температуры достаточно быстро, особенно при работе на улице при низкой температуре наружного воздуха. Вдобавок, в углекислоте в небольших количествах содержится вода, температура замерзания которой, как известно, 0°. В связи с этим, при работе со сжатой углекислотой, серьезной проблемой является обмерзание редуктора, приводящее к нарушению его функционирования.

Для борьбы с этим явлением применяются электрические подогреватели. Компания Центрогаз предлагает как проточные подогреватели, предназначенные для подогрева проходящего через них газа, так и подогреватели, монтируемые на корпусе регулятора и нагревающие непосредственно корпус устройства до температуры, препятствующей образованию в редукторе (регуляторе) водяной и углекислотной наледи.

Можно ли заменить углекислотный прибор кислородным?

Если говорить о конструкции, то редуктор для углекислоты очень схож с редуктором для кислорода. Основное отличие между этими устройствами заключается в основном в способах присоединения вентиля. Еще одно отличие заключается в том, что у кислородных не всегда присутствует второй манометр. Из-за таких небольших отличий достаточно часто возникает вопрос: а можно ли поставить кислородный редуктор для углекислоты или наоборот?

Требования к приборам

Несмотря на то что по конструктивным особенностям оборудование очень похоже, к кислородным редукторам предъявляются более высокие эксплуатационные требования. Такая разница заключается в том, что О2 в отличие от СО2 не сжижается. Из-за отсутствия данного эффекта давление в баллоне с кислородом достигает 200 атм, в то время как сжиженный углекислый газ характеризуется максимальным давлением в 70-80 атм. Из-за такой разницы, если установить углекислотный редуктор на баллон с кислородом, будет происходить постепенное разрушение уплотнительной мембраны. По этой причине такая замена не допускается, однако провести замену в обратном порядке, то есть установить кислородный редуктор на баллон с углекислотным газом, можно.

Еще одна значительная разница заключена в способе присоединения. Углекислотные редукторы можно крепить при помощи хомута, а кислородные — только при помощи накидной гайки. Такое требование аргументируется тем, что при утечке СО2 нет опасности взрыва или же возникновения пожара, как при утечке О2. Еще одно небольшое, но важное конструктивное отличие заключается в очистном фильтре, которые имеется в углекислотных редукторах. Фильтр предназначен не только для очистки газа, но и для того чтобы препятствовать стравливанию газа обратно в баллон, где может образоваться поверхностная подушка из газа, который вышел из сжиженного состояния.

Общая информация

В общем представлении, редуктор — это устройство, понижающее давление в газовом баллоне. Он устанавливается прямо на баллон и необходим при каждом использовании сварочного полуавтомата, если вы вообще варите в среде защитного или инертного газа. Зачастую используется два баллона, на каждый из которых необходимо установить свой редуктор.

Для каждого типа газа предусмотрен свой редуктор. Для вашего удобства приспособление помечают определенным цветом, который указывает на предназначение редуктора. Если редуктор помечен черным цветом с желтой надписью, значит предназначен для углекислоты (он же CO2 редуктор). Если фон голубой, а надпись черная, значит для кислорода. Белая маркировка и красная подпись — ацетилен. А черная маркировка с синей или белой надписью предназначена для ацетилена или аргона соответственно.

Еще один способ распознать нужный вам редуктор — запомнить цвет баллона. Ведь его так же маркируют с помощью цвета. К примеру, черный баллон зачастую используется для аргона, голубой баллон — для кислорода. И так по аналогии с остальными цветами.

Особенности прибора УР 6-6

Данная модель имеет определенные особенности, из-за которых она и стала столь популярна:

• Во-первых, корпус данного прибора изготавливается из специального сплава, что дает определенную устойчивость к различным тепловым воздействиям и механическим нагрузкам.
• Во-вторых, минимальный показатель неравномерности давления не превышает 0,3.
• Достаточно низкий показатель давления — 1,2 МПа, при котором уже сработает клапан предохранительного типа.
• Как и другие приборы, имеет два манометра, что значительно упрощает процесс регулировки давления газа.
• Пропускная способность у редуктора такого типа значительно выше. Он способен пропускать до 6 м3 газа в час.
• Стоимость данного прибора — около 1100 рублей, в том время как БУО-5-4, к примеру, стоит 1700-1800 рублей.

Несмотря на такие отличия, процесс выбора редуктора достаточно прост, так как особой разницы между ними нет, если не приходится варить или же резать металл при пониженных температурах. Для работы в умеренных условиях подойдет любое устройство.

Редуктор с подогревом для углекислоты

На сегодняшний день есть редукторы от производителя DINCONTROL, к примеру, основное отличие которых заключается в наличие системы подогрева. Эти приборы предназначаются не только для понижения давления газа, но и для автоматического контроля расхода двуокиси углерода. Кроме того, оборудование обладает ротаметром поплавкового типа и подогревателем газа. Наличие этих элементов обеспечивает точную регулировку расхода газа, а также точный контроля времени работы сварки. Для того чтобы осуществлять питание подогревателя, необходимо наличие источника питания на 24 В переменного тока.

Корпус для таких приборов изготавливается из очень качественного металла, а именно из высококачественной латуни. Оборудование способно обеспечить безопасную работу с газом, давление которого не будет превышать 200 бар. Крышка редуктора обладает устойчивостью к коррозии, а внутри имеется покрытие из цинка. наличие ротаметра на устройстве позволит засечь даже малейшую утечку газа из баллона. Имеется также предохранительный клапан, который нельзя отрегулировать. Он настроен на пассивную защиту редуктора. Благодаря качественным деталям прибор можно использовать в климатических условиях самого разного типа. Температурный режим работы составляет от -30 до +60 градусов по Цельсию.

Выбор редуктора для сварки

В процессе выполнения сварки или газопламенной резки давление подаваемого в зону сварки или резки газа должно быть меньше того, что имеется в газовом баллоне. Чтобы уменьшить давление, используется устройство, называемое газовым редуктором. Принцип его работы достаточно простой. При открытии вентиля газового баллона, газ начинает поступать в камеру высокого давления, находящуюся внутри редуктора. Рабочее давление газа зависит от натяжения пружины, воздействующей на редуцирующий клапан. Виды газовых редукторов различают по принципу работы:

• Прямого действия. Поступающий в устройство газ стремится открыть клапан.
• Обратного действия. Поступающий в редуктор газ стремится закрыть клапан и прижать его к седлу.

1 / 1

Маркировка устройств по цвету

Выбор редуктора для сварки или резки следует делать в соответствии с используемым типом газа. Существует система цветовой маркировки. Согласно ей, корпус редуктора окрашивается в цвет, который присваивается определенному газу. Перечислим наиболее распространенные редукторы и специальные требования к ним:

• Кислородный (голубой). Используется при газовой резке и сварке металлов. Все детали, которые соприкасаются с кислородом, обязательно обезжириваются. Пружины и прочие движущиеся части, которые находятся в контакте с кислородом, выполняются из материалов, стойких к окислению. На пружины допустимо наносить защитное покрытие, стойкое по отношению к кислородной среде.
• Ацетиленовый (белый). Применяется при газовой сварке и резке изделий из металла. Для изготовления деталей, которые контактируют с ацетиленом, не допускается использование меди и её сплавов (с содержанием меди свыше 65%), цинка (исключением являются антикоррозийные покрытия), ртути, магния, серебра (кроме твердых припоев) и его сплавов.
• Пропановый (красный). Широко применяются на разного рода предприятиях – особенно в металлургии и машиностроении. Неметаллические детали (к примеру, смазки и уплотнители), которые контактируют с пропаном, должны отличаться стойкостью к n-пентану.
• Углекислотный (черный с жёлтой надписью). Такой тип редуктора в отличие от кислородного имеет иной диаметр форсунки клапана и размер накопительной камеры. Чтобы повысить чистоту поступающего в редуктор газа, впускающий клапан зачастую оснащается очистными фильтрами.
• Аргоновый (черный с белой или синей надписью). Фиксируется на баллоне при помощи присоединения штуцера и его фиксации гайкой. Особенность аргоновых редукторов – большая площадь мембраны. Причиной этому является необходимость тщательного контроля расхода аргона в процессе сварки. Большая мембрана позволяет экономичнее расходовать газ и не давать ему замерзать при низких температурах.

Возможна ли взаимозаменяемость

Обычно рекомендуется использовать конкретный вид редуктора с учётом используемого гащитного или горючего газа. Но некоторые устройства взаимозаменяемы. К примеру, вместо углекислотного редуктора допустимо применение кислородного, но обратную замену производить нельзя. Это связано с тем, что кислород представляет собой сильнейший окислитель, для работы с которым применяются специальные металлы и сплавы. Кроме того, этот вид газа закачивается в баллон под давлением, которое превышает аналогичный параметр для CO2 в два раза. Углекислотный редуктор, зафиксированный на кислородном баллоне, способен продержаться не более 1-2 недель в связи с неминуемым разрушением уплотняющих мембран.

Что касается кислородного редуктора, устанавливаемого на углекислотный баллон, то он подвержен другой проблеме. Углекислота способна вызывать промерзание деталей, контактирующих с ней, до -60°C. Так как устройство для регулирования давления кислорода не предназначено для работы в таком режиме, оно постепенно начнет разрушаться. Кроме того, в случае обмерзания редуктора, возможно полное прекращение прохождения газа через каналы редуктора и, как следствие, нарушение газовой защиты в зоне сварки.

Чтобы сварщик не допустил ошибочных действий, на моделях редукторов для горючих и негорючих веществ выполняется разная резьба. Для горючих газов используется левая резьба, для негорючих – правая.

На что обратить внимание при выборе редуктора для сварки или газопламенной резки

Чтобы не ошибиться с покупкой, обратите внимание на следующие характеристики:

• тип сварочного оборудования;
• требуемый расход газа;
• значение входного и выходного давления;
• точность регулирования;
• пропускная способность.

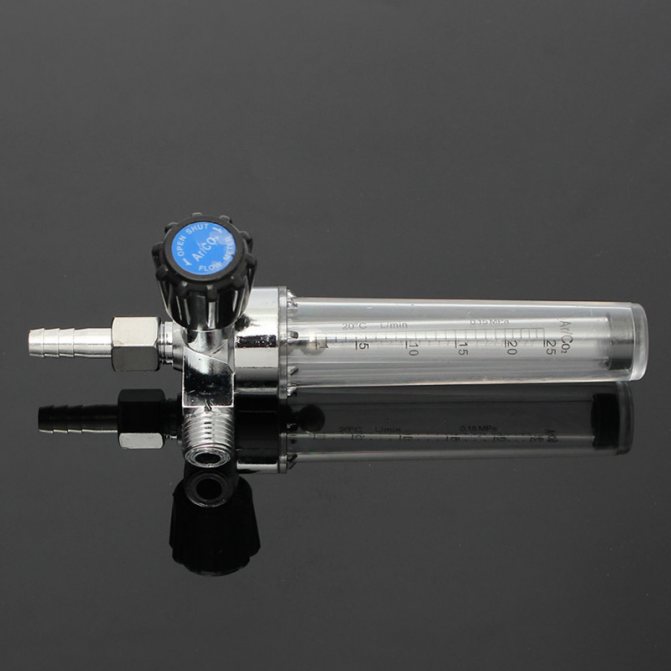

При установке газового редуктора следует убедиться в полной герметичности и надежности резьбовых соединений, а также обязательно закрывать вентиль газового баллона после завершения работ. При большом объёме сварочных работ и отсутствии ограничений по финансам можно купить модель не с дополнительным манометром, а ротаметром. Он позволяет более точно контролировать расход газа, т.к. дает визуальный контроль и позволяет выявить даже малейшую утечку газа.

Редукторы производства ГК «КЕДР»

Группа специализируется на производстве надёжного и долговечного оборудования для сварки, в т.ч. и газовых редукторов. Среди предлагаемой продукции есть следующие модели:

• УР-6 (углекислотный). Максимальная пропускная способность составляет 6 м3/ч, рабочее давление газа – 0,6 МПа.
• БКО-50 (кислородный). Имеет климатическое исполнение УХЛ-2. Рабочий интервал температуры составляет от -15С до +15С. Максимальная пропускная способность составляет 50 м3/ч, рабочее давление газа – 1,25 МПа.
• БПО-5 (пропановый). Подходит для типа атмосферы II и группы условий эксплуатации – 3 по ГОСТ 15150. Рабочий интервал температуры: от -15С до +15С. Максимальная пропускная способность составляет 5 м3/ч, рабочее давление газа – 0,3 МПа.

При выборе оптимального решения Вы можете воспользоваться помощью нашего специалиста. Также у него Вы можете узнать о действующих акциях и сроках доставки заказа.
