Мобильный раскладной верстак своими руками
В преддверии проведения ремонтных работ в новой квартире перед заселением туда и для облегчения проведения работ, решил я себе изготовить мобильный раскладной верстак. С ним как-то легче работать и много сподручнее. Можно было конечно купить, но качество оставляет желать лучшего, хлипкие они какие-то. Хотя ценник очень дешевый.
И вот образовалось окошко во времени, и я приступил. Винты с упорной резьбой были взяты от стяжек пружин Дело техники – 850 руб за комлект стяжек. Искал на железном рынке винты отдельно, но ценник выставляли такой что … совести у них нет. А тут на глаза попались стяжки пружин и в один момент конструкция верстака родилась в голове. А дальше за 10 вечеров по 3-4 часа и 3 выходных дня родилось это чудо.
На удивление получился очень прочным и очень устойчивым.
Как и из чего делать
Самый доступный и практичный материал – дерево и его производные. Фанера, ДСП, ДВП, ОСБ, столешницы от уже ненужных столов и прочее станут вполне разумным выбором.
При этом важно учитывать:
- если работы ведутся во влажном помещении, необходимо выбирать материал с защитой от влаги – ламинированные, с пропитками, с последующей обработкой лаком/краской;
- рабочая поверхность должна быть максимально ровной и гладкой. Использование досок разной толщины/фактуры/обработки не позволит получить такую поверхность, поэтому для столешницы лучше использовать цельную плиту фанеры, древесной плиты;
- направляющие и стойки стоит выполнять из материала одного типа и размера, кроме тех случаев, когда нагрузка распределяется неравномерно и часть стоек требует усиления;
- соединения древесных материалов выполняются с помощью крепежных деталей (саморезов, болтов, винтов, конфирматов) и клея, а также системы шип-паз или паз-гребень. Клеевой тип соединения требуют выдержки для полного высыхания клея, в ответственных местах склейку лучше продублировать крепежом из металла.
Собирать верстак в гараж из дерева своими руками необходимо в достаточно сухом и хорошо проветриваемом помещении – пыль от распиловки и шлифовки материалов, испарения от лака/краски должны быстро удаляться.
Важно: поскольку нагрузка на столешницу зачастую очень велика и неравномерна – например, только на один угол – ее необходимо усиливать расположенной под основной плоскостью рамой или подпорками.
О столярных верстаках
Устройство и назначение верстака
Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.
Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.
В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.
Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.
Как подобрать оптимальную высоту верстака?
Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.
Из каких материалов лучше изготавливать конструкцию?
Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.
Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.
Об изготовлении верстачной крышки
Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.
При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.
Основные характеристики
Главное предназначение переносного стола — проведение работ в домашних условиях или небольшой мастерской. Мини-верстаки передвижного типа отличаются следующими качествами:
Зачастую конструкция состоит из двух основных частей: подвижной и неподвижной. Необходимый для работы настольный инструмент можно спрятать в специальном ящике.- Положение подвижной части можно изменить специальными рукоятками. За счет этого столяр может обеспечить себе наиболее выгодные условия для работы.
- Для фиксации обрабатываемой заготовки могут применяться специальные фиксаторы или отверстия. Расположены они на поверхности столешницы, положение которой может меняться в зависимости от поставленной задачи.
- Передвижной комбинированный механизм может складываться. За счет применения специальных материалов существенно снижается вес конструкции.
- Высота расположения рабочей поверхности в большинстве случаев также может регулироваться.
Удобство в применении домашнего верстака обусловлено его эксплуатационными качествами. К примеру, в нем устанавливается откидная поверхность, которая позволяет проводить обработку под определенным углом.
Каркас столярного верстака
Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.
Чертеж столярного верстака (вид спереди).
Чертеж верстака (вид сбоку).
Таблица 1 — список деталей каркаса
Чистовые размеры, мм
Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.
Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее по месту.
Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.
Схема раскроя доски.
Острогайте детали и обработайте их наждачной бумагой средней зернистости.
Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.
Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.
Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.
Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.
Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.
Прикрутите все четыре ножки на свои места.
Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.
Напилите детали и закрепите на клей и шурупы.
Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.
Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.
Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.
Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках
Разновидности верстаков
Мастера разделяют все верстаки, сделанные самостоятельно или купленные в готовом состоянии, на несколько основных видов. В основном деление проводится по типу работ, выполняемых на них, а также наличию дополнительного инструмента.
- Металлический слесарный верстак. Применяется в первую очередь, как следует из названия, для проведения слесарных работ по металлу. Чтобы выдержать нагрузку и минимизировать повреждения от контакта с обрабатываемой деталью такие верстаки лучше делать с цельнометаллической высокопрочной крышкой. Кроме того, не рекомендуется использовать легковоспламеняющиеся материалы еще и по той причине, что металлообработка часто сопряжена с появлением искр.
- Деревянный столярный верстак. Используется для работ преимущественно по дереву. Крышку можно сделать из цельного или клееного деревянного массива. Главное требование — она должна быть идеально ровной, без перепадов и искривлений, именуемых «вертолетами».
- Универсальный верстак. Совмещает в себе основные достоинства предыдущих двух видов. Может иметь как две отдельные столешницы, так и превращаться из одного типа в другой при помощи накладного металлического листа, закрепляемого по краям и сопровождаемого дополнительным инструментом.
Для любой из перечисленных разновидностей можно расширить функциональность, дополнив сделанный верстак инструментом. Это могут быть источник света с подвижной ножкой, органайзер для инструментов и материалов, измерительные приборы, вмонтированные в поверхность и многое другое.
Кроме того, для экономии пространства можно собрать угловой верстак. Он занимает меньше места, при этом наличие двух стен раскрывает возможности для расположения инструментов в зоне свободного доступа. Столярный верстак такого типа наиболее удобен для применения в небольшой мастерской, где не так много свободной площади.
Столешница верстака для столярных работ
Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.
Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).
Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.
Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.
Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.
Выровняйте столешницу относительно каркаса и закрепите шурупами.
Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.
Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.
Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.
Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.
Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.
Тумбочка под инструменты в гараже
Эта тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов. Она займет в гараже совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать помещение.
- Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.
- Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшом деревянном ящике.
- Предлагаемая тумбочка для инструмента в данном случае представляет собой небольшой напольный шкаф. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.
Тумбочка под инструменты оснащена двумя ящиками: один навесной на дверце, другой выдвижной — количество ящиков и их функциональность могут быть любыми в зависимости от потребностей. Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями. В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении. В нерабочем состоянии крышка будет просто опускаться, и закрывать тумбочку.
Для изготовления каркаса тумбочки нужно использовать либо бруски, либо доски сечением 1,5 X 2 см. Облицовывать изделие можно фанерой или древесной плитой.
Устройство для содержания в тумбочке инструментов делается по своему усмотрению.
- Как видно на фото, эта мебель для гаража либо окрагивается краской, либо оклеивается пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.
- Внутренняя отделка, может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить лаком или краской светлого цвета.
- Материалы для сборки верстака. Общая стоимость верстака.
- Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.
Пиломатериалы
- Брусок строганный 30х40х2000 хвоя — 1 шт. (68 руб.)
- Доска строганная 40х96х3000 хвоя — 5 шт. (1610 руб.)
- Доска строганная 20х96х3000 хвоя — 4 шт. (620 руб.)
- Раскладка 14х14х2100 хвоя — 1 шт. (70 руб.)
Крепёж
- Болт с гайкой и двумя шайбами M8x100 — 16 шт. (416 руб.)
- Саморезы гипсокартон-дерево 3.5х45 200 шт. — 1 коробка (147 руб.)
- Саморезы гипсокартон-дерево 4.2х90 6 шт. — 3 упаковки (42 руб.)
- Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. — 1 упаковка (47 руб.)
- Уголок крепежный 40х40х40х1.5 усиленный — 4 шт. (52 руб.)
- Клей ПВА влагостойкий D3 Tytan 200 г — 1 флакон (151 руб.)
Ящики для хранения инструмента в столярном столе
Заполняя пространство под крышкой столярного верстака, используйте модульный принцип. Отдельные блоки делать проще и удобнее впоследствии изменять, когда потребуется место для нового инструмента. Будет определенный перерасход материала, зато увеличится масса верстака и его устойчивости хватит для работы с электроинструментом.
Схема организация мест хранения: 1 – ящик полного выдвижения; 2 – вместительный ящик из фанеры; 3 – контейнер из ДСП; 4 – широкий ящик; 5 – отсек для переносного инструментального ящика; 6 – место для кейсов и заготовок.
Трансформируемые модели
Складной верстак в последнее время пользуется большой популярностью, так как при необходимости можно быстро изменить его предназначение. Конструкцию можно использовать для работы с различными материалами, экономя при этом свободное рабочее место. К особенностям столярного складного верстака можно отнести:
- При необходимости в мастерской можно сэкономить свободное пространство, когда не нужно выполнять какие-либо работы. Дома или в гараже практически каждый свободный метр на вес золота, поэтому верстак удобен тем, что его можно быстро сложить.
- Отличительным признаком универсальной конструкции можно назвать высокую прочность каркаса. Рабочая поверхность изготавливается из различных материалов.
Многие решают собрать верстак складной универсальный своими руками, так как готовая мобильная модель отличается высокой стоимостью. Кроме этого, она может быть недостаточно устойчивой.
Используйте ящики от старой мебели
Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.
Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.
Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.
Соберите ящик на сухую, при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.
Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.
Подготовьте направляющие планки и рассчитайте размеры модуля.
Расчет блока для трех выдвижных ящиков
Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.
Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.
Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.
Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.
Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.
Преимущества откидной системы.
- Рабочие поверхности данной конструкции эргономичны и компактны. В сложенном состоянии практически не занимают полезный объем помещения.
- Многофункциональность. Складной стол используется не только для производственной деятельности и выполнения сборочных и слесарных работ, он очень удобен как временная подставка для различных деталей, агрегатов и инструментов, ведения записей, приема пищи и отдыха.
- Простота и удобство в эксплуатации.
- Отсутствие трудностей при самостоятельном изготовлении и монтаже.
Отсек столярного стола для переносного ящика
Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.
Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.
Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.
Подготовьте детали для выдвижного ящика.
Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.
Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.
Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более гладкий ход.
Закрепите лицевую панель шурупами и поставьте ящик на место.

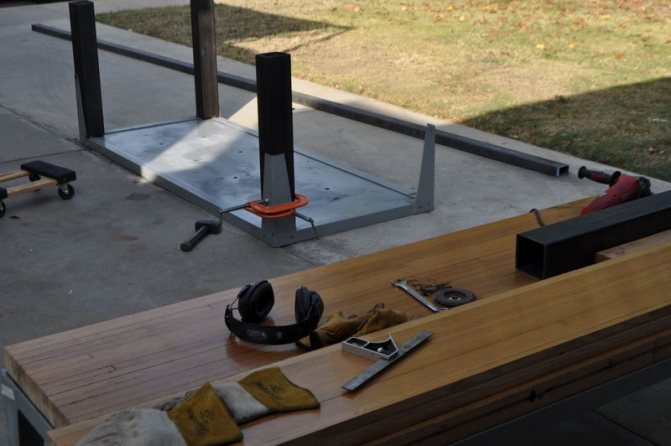

Привариваю колеса

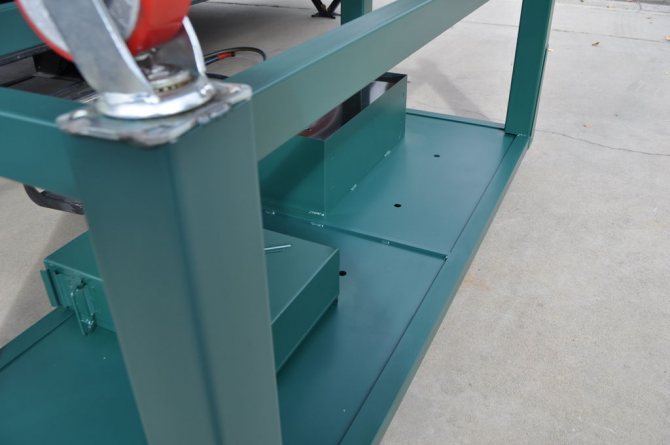

Ножки металлического стола были узкими, чтобы приварить к ним опорные площадки колес. Вначале разметил линию реза, затем срезал лишний металл и приварил к ножкам колеса.
Также к ножкам приварил направляющие для нижней полки. Все сварные швы тщательно зачистил шлифмашинкой.
Как сделать модули с удобными выдвижными ящиками
Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).
Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.
Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.
Схема монтажа направляющих на стенках корпуса.
Закрепите готовый модуль под крышкой верстака.
Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.
Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.
Выдвиньте до упора средние рельсы.
Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик пошел туго, выньте его и попробуйте заново.
Поставьте переднюю накладку на место.
Распространенные бренды
В продаже встречается довольно большое количество различных моделей, предназначенных для работы в домашней мастерской. Наиболее востребованными являются следующие из них:
- Wolfcraft Master 600 — верстак с повышенной устойчивостью, который при работе не дает люфт. При создании столешницы применяется толстый лист ДСП. Модель позволяет использовать механический или электрический инструмент. Единственным недостатком можно назвать отсутствие ограничительной кромочной ленты.
- Энкор 14218 — многофункциональное профессиональное оборудование, которое предназначено для обработки заготовок из различных материалов. Столешница может применяться для обработки круглых заготовок, она состоит из двух частей. Каждая половина рабочей поверхности может располагаться под углом 45 или 90 градусов. Специальные отверстия позволяют крепить различное обрабатывающее оборудование.
- Энкор 14220 — модель верстака с возможностью регулировки расположения рабочей поверхности по высоте и наклону. Столешница изготавливается из ДСП. Для пластиковых упоров расположены специальные отверстия.
- Bosch PWB 600 — модель, обеспечивающая высокую безопасность работы. Для сборки верстака не требуются специальные инструменты. Особенностью модели можно назвать то, что на рабочей поверхности есть место для хранения подручных предметов. Столешница изготавливается из бамбука. При креплении негабаритных деталей можно использовать специальные фиксационные колодки, которые включаются в комплект поставки. Несущая конструкция изготавливается из алюминиевого профиля. Конструкция легко складывается и не занимает много свободного пространства.
- Black&Decker WM 825 — предложение от немецкого производителя, снабжённое системой синхронизации, позволяющей зафиксировать заготовку только одной рукой. Для повышения комфорта работы с длинными пиломатериалами можно использовать специальный вертикальный фиксатор. При изготовлении несущего каркаса применяется металл, который имеет повышенную защиту от воздействия окружающей среды.
- KETER 38730 — верстак слесарный складной, который имеет небольшой вес и компактные габариты. Для транспортировки можно использовать удобную ручку. При складывании толщина конструкции составляет всего 110 мм, за счет чего можно упростить ее хранение. На сборку верстака уходит не более минуты. Для крепления заготовки применяются специальные струбцины, которые включаются в комплект доставки. Конструкция способна выдерживать нагрузку около 450 кг.
Промышленные варианты исполнения имеют довольно высокую стоимость. При этом она зависит от функциональности устройства и популярности бренда, под которым оно выпускается. Поэтому готовые верстаки рекомендуется приобретать в том случае, если налаживается серийное производство. Если работы проводятся редко, то следует изготовить конструкцию своими руками.
Как сделать выдвижной ящик столярного верстака из фанеры
Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.
Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.
Обработайте заготовки шлифовальной машиной.
Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.
Склейте и скрутите шурупами детали передней и задней стенок.
Нанесите клей на стыки и в паз.
Соберите конструкцию, использую уголки и струбцины.
Скрепите детали шурупами, высверливая направляющие отверстия.
Соберите своими руками второй фанерный ящик.
Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.
Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.
Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.
Материалы и инструменты
Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.
Необходимые инструменты для выполнения сборки и обработки применяемых материалов:
- Уровень. Для того чтобы проводимые работы были точными, то устройство должно быть расположено горизонтально.
- Обработка металла выполняется стандартной болгаркой. Это инструмент также потребуется для шлифовки поверхности, для чего достаточно провести замену диска.
- Соединение всех элементов проводится при применении сварочного аппарата. Сварочный шов характеризуется высокой жесткостью и надежностью. На сегодняшний день сварка применяется крайне часто, так как многие могут приобрести компактный сварочный аппарат.
- Для измерения могут использоваться рулетка или жесткая линейка
- Важно соблюдать все размеры, так как от точности конструкции зависит ее устойчивость и другие эксплуатационные качества.
- Некоторые элементы можно соединять при применении шуруповерта. Для соединений применяются саморезы по металлу.
- В некоторых случаях для создания верстака требуется несколько листов фанеры
- Изменить форму можно при применении электрического лобзика.
- Для работы с материалами требуется и дрель. Она позволяет получать требуемые отверстия в металле и дереве.
Требуемые материалы следующие:
В качестве основного материала применяется уголок из стали. Толщина стенки должна составлять 4 мм, за счет чего конструкция обладает высокой устойчивостью к механическому воздействию.
- Труба квадратная 60 мм на 40 мм. Толщина применяемого металла составляет 2 мм.
- Уголок, который имеет размеры 40 мм на 40 мм.
- Стальная полоса с толщиной 4 мм и требуемым размером для создания столешницы.
- Стальной лист небольшой толщины, который требуется для создания боковых сторон конструкции.
- Деревянные доски для создания стеллажа.
- Фанера, которая применяется при создании ящиков.
- Шурупы для фиксации разъемных элементов.
- Направляющие, высокой прочности для ящиков.
- Краска, которая применяется для защиты дерева и металла.
После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции.
За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.
Крашу верстак
Я выбрал краску в баллончиках зеленого цвета. Предварительно снял тиски и деревянную облицовку, отшлифовал всю поверхность металлического подстолья, обезжирил, а затем нанес несколько слоев краски и оставил верстак в покое на один день, пока краска сохнет.
Подготавливаю ящики для инструментов
Я хотел, чтобы под столешницей было небольшое хранилище для молотков, плоскогубцев, сверл и долота. Для этого приобрел большой ящик для инструментов с двумя выдвижными секциями.
Вначале счистил старую краску с ящиков — армейский камуфляж не входил в мои планы. А затем прикрепил их под столешницей. Также подготавливаю к установке тиски – счищаю с них всю консистентную смазку, затем вытираю насухо и намечаю точки крепления к столешнице. Засверливаю отверстия под винты и прикручиваю тиски к верстаку.
