Особенности выбора и эксплуатации резьбонарезного инструмента

При замене металлических труб часто возникают ситуации, когда нужно нарезать резьбу для соединения отдельных частей трубопровода. Чтобы сделать качественный стык, используется резьбонарезной инструмент. Важно понимать какие разновидности этого оборудования бывают и каким образом можно делать резьбу, чтобы в случае необходимости самостоятельно провести ремонтные работы.

Разновидности

Чтобы выбрать одну из разновидностей резьбонарезного инструмента, нужно понимать какие виды резьбовых соединений бывают:

1. Цилиндрическая и коническая резьба.
2. Многозаходная — состоящая из нескольких винтовых линий.
3. Однозаходная — состоящая из одной винтовой линии.

Резьба для труб может изготавливаться вращением инструмента в правую или левую сторону. Направление зависит от выбранного инструмента.

Электроинструмент

В строительных магазинах можно найти большой выбор электрических резьбонарезных инструментов. Оборудование позволяет увеличить эффективность человеческого труда и повысить производительность. Дополнительно увеличивается качество проводимых работ. Современные электроинструменты позволяют создавать разные виды резьбы, работать в труднодоступных местах. Для закрепления обрабатываемых поверхностей на инструменте есть специальные тиски.

Однако важно помнить о том, что электроинструменты быстро перегреваются. Поэтому при работе нужно использовать охлаждающие жидкости.

Ручные приспособления

Ручные метчики могут быть отдельной оснасткой для электроинструментов или закрепляться на ручные приспособления. Ручной инструмент представляет собой рукоять и корпус для закрепления плашки. Они могут быть одинарными и симметричными (в зависимости от вида создаваемой резьбы). Двухкомпонентные инструменты могут оборудоваться храповым механизмом для облегчения процесса работы и удобства.

Общая информация о резьбонарезании

Выбирая инструмент для нарезания резьбы следует учитывать особенности резьбовых поверхностей. К ним можно отнести следующие моменты:

1. Нарезание витков проводится механическим путем при применении специального оборудования. При снятии металла образуются канавки и витки, которые идеально сочетаются с поверхностью второго элемента.
2. Все применяемые инструменты для нарезания резьбы и технологии можно условно разделить на две категории: ручные и автоматизированные. На протяжении длительного периода использовали станки токарно-винторезной группы.
3. На момент использования ручных инструментов при резьбонарезании нужно использовать смазку. Она существенно продлевает срок службы приспособлений, упрощает сам процесс резьбонарезания.

Нарезание резьбы разными видами плашек

Стоит учитывать, что ручные варианты исполнения имеют внутреннюю поверхность, которая и определяет размеры витков и шах их расположения. В случае обработки на токарно-винторезном станке, параметры будущей резьбовой поверхности определяются подачей и скоростью перемещения суппорта.

Способы создания винтовой линии

Для создания резьбы, крепёжной нарезки и продольных канавок можно использовать различные приспособления и оснастку. Чтобы сделать качественное соединение, требуется знать, как пользоваться теми или иными приспособлениями.

Плашкой

Плашка используется для создания резьбы на металлических трубах. Процесс проведения ремонтных работ:

1. Места будущего соединения необходимо очистить от грязи, краски, ржавчины, налёта.
2. Снять фаску, находящуюся на торцах трубы.
3. Выбрать плашку нужного диаметра, смазать её зубья специальным маслом. Им же обработать место, на котором будет резьба.
4. Сделать 6 поворотов плашки. При этом можно делать обратные прокруты, чтобы освобождать рабочую поверхность от скапливающейся стружки.
5. Снять плашку, очистить её от стружки, смазать зубья и трубу маслом. Повторить процедуру.

Если трубы старые, изначально их нужно проверить на наличие дефектов. При наличии трещин и отверстий изделия обрабатывать нельзя.

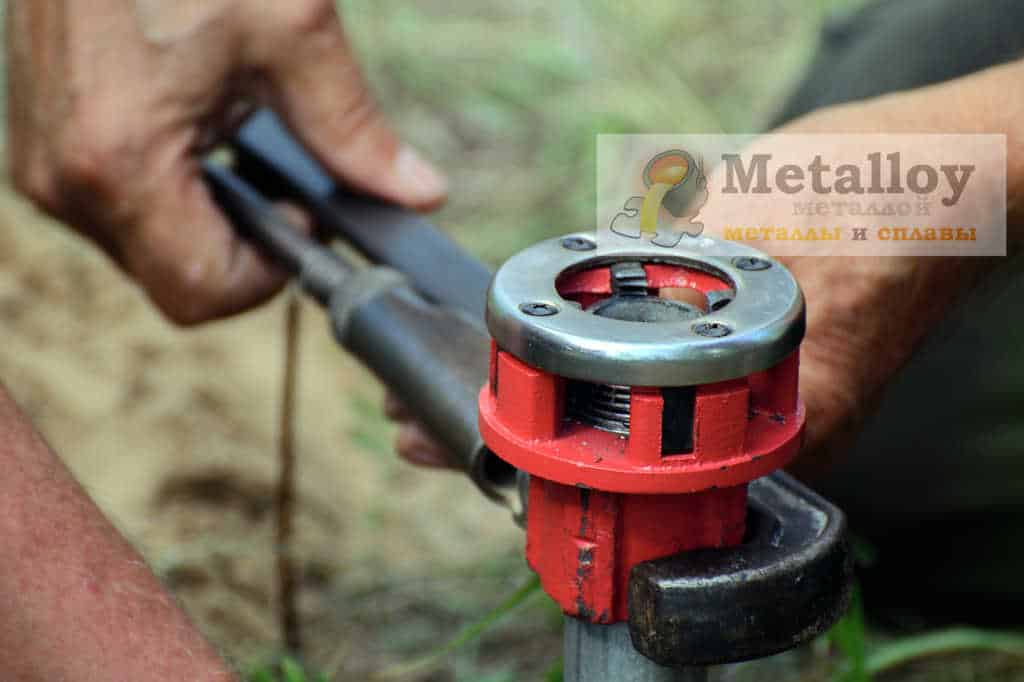

Клупп

Представляет собой специальный резьбонарезной инструмент для создания наружной резьбы. Процесс работы:

1. С рабочих поверхностей требуется снять слой грязи, ржавчины, краски.
2. Постараться закрепить обрабатываемое изделие в неподвижном положении.
3. На рабочую поверхность нанести олифу.
4. С клуппа отжать опорные винты и надеть его на трубу.
5. Закрепить режущие плашки, зафиксировать конструкцию винтами.
6. С нажимом вперёд вращать клупп по часовой стрелке.

Перед снятием клуппа требуется отжать плашки.

Резцом

Этот вариант изготовления резьбы подразумевает использование токарного оборудования. Мастер закрепляет трубу в шпиндель. После этого фиксирует в суппорте резец и настраивает его. После включения электродвигателя, заготовка начинает вращаться. Мастер медленно подводит её к резцу и начинает обработку.

Метчиком

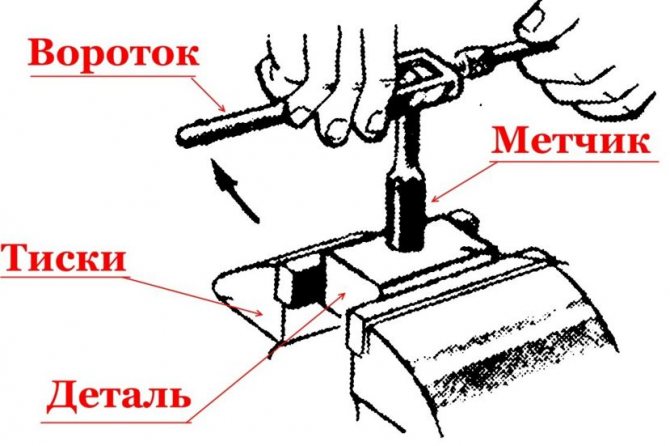

Метчики применяются для создания внутренней резьбы. Использование метчиков:

1. Изделие фиксируется в тисках.
2. Подбирается диаметр метчика. Он закрепляется в специальном приспособлении — воротке.
3. Необходимо делать по два оборота по часовой стрелке и половину оборота в обратную сторону. Так стружка не будет забиваться между режущими зубцами.

Если используется пластичный сплав металлов, можно использовать шуруповерт, в который закрепляется метчик.

Перед применением метчиков требуется провести расчёт диаметра будущего отверстия. Для этого существуют определённые таблицы, которые можно найти в интернете. Например, если внешний диаметр трубы 10 мм, значит отверстие должно быть на 1 мм меньше.

Электрическим резьборезом

Пользоваться электроинструментом нужно аккуратно, чтобы не испортить обрабатываемую поверхность. Процесс работы:

1. Обрезать трубу под углом в 90 градусов.
2. Под трубой устанавливается опорная скоба.
3. Рабочая поверхность покрывается охлаждающей жидкостью.
4. Располагается направляющий рычаг.
5. Далее требуется включить резьборез и прижать его к обрабатываемой части.
6. В процессе работы должна подаваться охлаждающая жидкость.

Чтобы снять режущий инструмент, включается задний ход.

Инструмент для нарезания резьбы

В просверленных сквозных или глухих отверстиях внутреннюю резьбу нарезают специальным инструментом – метчиками

. По назначению такой инструмент подразделяют на ручные, машинно-ручные, машинные и гаечные метчики. Метчик включает в свое конструктивное исполнение рабочую часть и хвостовик, торец которого имеет квадратное сечение для крепления воротка. Ручные метчики для
нарезанияметрической
и дюймовой резьб производят наборами (комплектами) из двух или трех изделий. Для нарезания внутренней резьбы с шагом не более 3 мм применяют наборы из двух метчиков, а для резьб с шагом более 3 мм – наборы из трех. В комплектацию из трех инструментов входят
черновые
,
средние
и
чистовые метчики
, отличающиеся между собой длиной заборного конуса. Черновой и средний – имеют меньшие диаметры, чем чистовой, который изготавливают с полным профилем. На хвостовике каждого метчика нанесены одна, две или три риски, определяющие очередность использования каждого из них при нарезании внутренней резьбы в одном отверстии.

Требования к работе с устройством

Перед тем как начинать работать с электроинструментом для создания резьбы следует ознакомиться с определёнными требованиями:

1. Работая со старыми трубами нужно использовать газовый ключ для их удержания.
2. Перед включением оборудования нужно очищать режущую часть от старой стружки. Это же касается обрабатываемой поверхности.
3. Заранее проверять направление вращения плашек.
4. Использовать охлаждающую жидкость в процессе работы.

Перед применением электроинструмента требуется снимать фаску с торца трубы.

Метчики, плашки и головки для резьбонарезания

Наибольшее распространение получили ручные инструменты для резьбонарезания. Они могут применяться в промышленности и быту.

Наибольшее распространение получили следующие варианты исполнения:

1. Подобные инструменты применяются для изготовления болтов и шпилек. Подобное изделие представляет собой шайбу круглой формы, внутри которой выступает несколько ребер. Внешняя резьба может формироваться и калиброваться всего за один проход. В продаже встречаются различные варианты исполнения инструментов, при изготовлении применяется закаленная инструментальная сталь.
2. Метчики используются для получения внутренней резьбы. Он также изготавливается при применении закаленной инструментальной стали, которая характеризуется высокой износоустойчивостью. Метчик имеет форму стержня, рабочая часть которого имеет несколько впадин и выступающих граней. За счет этого существенно упрощается процесс резьбонарезания.
3. Специальные головки также могут применяться для проведения рассматриваемой работы. Они могут иметь различные размеры, применяются в паре со специальной державкой.

Стоимость ручных инструментов невысокая, при этом они характеризуются высокой эффективностью в применении.

Брак и его причины

Существует несколько причин по которым можно забраковать обрабатываемую деталь:

1. Отсутствие охлаждающей жидкости.
2. Мастер не снял фаску перед началом нарезки резьбы.
3. Использование неисправного оборудования.
4. Тупые или повреждённые зубцы на режущем инструменте.

Нельзя прикладывать чрезмерные усилия при работе с ручным инструментом.
Резьбонарезной инструмент позволяет самостоятельно создавать надёжные соединение металлических труб и других деталей между друг другом. Зная разновидности оснастки и оборудования, можно легко подобрать приспособление и без труда выполнить ремонтные работы. При соблюдении основных правил работы с инструментом можно добиться снижения количества брака.

Резьбовые гребенки для повышения производительности труда

Некоторые инструмент для нарезки резьбы характеризуются высокой эффективностью при применении. Примером можно назвать резьбовые гребенки, которые можно использовать для получения витков практически любых размеров. Их достоинствам можно отнести следующие моменты:

1. Простая конструкция.
2. Универсальность в применении.
3. Высокая эффективность.
4. Технологичность.

Гребенки представлены многониточными фасонными резцами, которые бывают призматического, круглого и стержневого типа. Чаще всего они применяются для нарезания резьбы с мелким шагом и небольшой высотой профиля.

Работа клуппом

Для проведения рассматриваемой работы может использовать клупп. Он напоминает плашку, но при этом имеет большие размеры. Зачастую он применяется для нарезания резьбы на трубах, поставляется в специальных наборах с рукоятками. Среди особенностей применения отметим:

1. Клуппом характеризуется высокой эффективностью, поэтому процесс нарезания витков упрощается.
2. Инструкция по использованию плашки и клуппа практически идентична, разница заключается лишь в том, какое усилие нужно прикладывать для получения требуемого результата.

Набор для нарезания резьбы зачастую представлен сочетанием насадок различных диаметров. При изготовлении рабочей части также используется износостойкий материал, который не тупится при длительном применении.

Основной профиль наружной и внутренней трапецеидальной резьбы

В следующей таблице представлены характеристики основного профиля наружной и внутренней трапецеидальной резьбы:

Как правильно нарезать витки на водопроводной трубе

Рекомендации по нарезанию витков на водопроводной трубе во многом связаны с тем, какая именно технология применяется. Ручной инструмент для нарезания наружной резьбы должен применяться с учетом следующей информации:

1. Нужно применять смазывающие вещества, которые добавляются в зону резания для снижения степени износа режущей кромки.
2. На момент работы нужно следить за тем, чтобы инструмент был расположен строго перпендикулярно заготовке. При его смещении витки могут быть расположены друг относительно друга неправильно.
3. При резьбонарезаии уделяется внимание тому, чтобы с зоны резания своевременно удалялась стружка.

Нарезание резьбы на водопроводной трубе

Рассматриваемая работа может проводится и в бытовых условиях.
