Обычно в сварочных работах используется низкое сопротивление, так как благодаря этому энергия тока не теряется. Это достигается использованием в качестве проводников материалов с низким сопротивлением.

Баластник нужен для того, чтобы создать искусственно повышенное сопротивление, что может быть необходимо в некоторых ситуациях.

В этом случае значение тока тоже выше, чем нужно, и его необходимо отрегулировать. Сварочный баластник помогает провести сваривание быстрее и проще.

СТРОЕНИЕ И ПРИНЦИП РАБОТЫ
КАКИЕ БЫВАЮТ БАЛАСТНИКИ?
ДЕЛАЕМ БАЛАСТНИК САМОСТОЯТЕЛЬНО
ВМЕСТО ЗАКЛЮЧЕНИЯ

Как своими руками сделать баластник для сварочного аппарата

Параметр наименьшего сопротивления крайне важен, поскольку ток проходит практически беспрепятственно и не теряет энергию. По этой причине почти все проводники изготавливаются из материалов, характеризующихся наименьшим сопротивлением. Но порой необходимо искусственно сымитировать ситуацию повышенного сопротивления, когда показатель тока завышен и требует регулировки. Для этих целей существует баластник для сварочного аппарата. С помощью него можно проще и быстрее провести сварочные работы.

Балластный реостат для сварки или просто баластник — это конструктивный элемент или отдельный прибор, создающий повышенное сопротивление для тока и тем самым регулирующий его силу. Этот прибор прост и надежен. Баластник есть во многих дорогих сварочных аппаратах, также его можно докупить отдельно, что не дешево. Мы предлагаем вам сделать баластник своими руками. Конструктив баластника прост и понятен, поэтому каждый сварщик сможет сделать его самостоятельно.

Как это работает?

По своей сути это баластный реостат – специальное устройство для формирования повышенного сопротивления для сварочного электричества. Этот реостат отличается своей простотой. Он встроен во многие продвинутые и дорогие модели сварочных аппаратов, также его можно купить отдельно.

Кроме того, баластник можно соорудить самостоятельно без особых проблем. Нужно заметить, что каждый уважающий себя мастер сварки имеет в своих запасниках такое устройство.

По принципу своего действия сварочный баластник является точкой препятствия на пути перемещения электрического тока, это «пункт» высокого сопротивления. С внешней точки зрения он похож на сложную толстую пружину.

Эта пружина всегда снабжена подвижным контактом, который при передвижении вдоль пружины изменяет длину пути, который ток проходит по баластнику.

Особым разнообразием моделей это устройство похвастаться не может.

Некоторые различия есть, они определяются следующими критериями:

На деле выходит следующим образом: без баластного реостата ток имел бы силу в 250 А. Если подключить к этой цепи баластник, электрический поток начнет терять силу и на выходе имел бы всего 10 А.

Конечно, регулятором можно изменить длину пути по спирали, по который проходит поток. Потери в этом случае были бы другими.

Принцип действия и конструкция

Итак, как работает баластник? Говоря простыми словами, ток, беспрепятственно проходящий по цепи, сталкивается с высоким сопротивлением в определенной точке, из-за чего теряет свою величину. «Виновником» высокого сопротивления как раз и является баластник, включенный в цепь.

Визуально балластник для сварочного аппарата представляет собой большую пружину со множеством толстых витков. Эта пружина и создает балластное сопротивление. К пружине подключается регулятор, с помощью которого можно изменять значение сопротивления на большее или меньшее, а значит изменять и силу тока. Регулятор представляет собой передвижной контакт, который перемещают вдоль и тем самым уменьшают или увеличивают длину прохождения тока по баластнику. Баластники — это неотъемлемые элементы арсенала любого опытного сварщика.

Классификация

Баластники почти не отличаются по своему принципу действия или кострукции, но могут иметь ряд особенностей. От них будет зависеть диапазон значений, который мы можем выбрать для установки нужного сопротивления. Итак, баластники отличаются по следующим параметрам:

Длине пружины. Здесь все просто — чем пружина длиннее, тем нужно больше времени, чтобы ток смог пройти через все витки.
Металлу. Баластники изготавливаются из различных металлов, каждый из которых имеют свой коэффициент сопротивления. Чем мощнее и серьезнее сварочный аппарат, тем тщательнее подбирается материал баластника.
Толщина. Как отдельных витков, так и всей пружины в целом. От этого зависит, насколько сильным будет показатель сопротивления. Показатель толщины тесно взаимосвязан с показателем длины.

Баластник своими руками

Чтобы сделать баластник нам понадобится толстая металлическая проволока. Мы в своей работе использовали медную проволоку. Также нужна цилиндрическая форма (ее можно предварительно сварить из любого толстого металла или взять трубу небольшого диаметра), материалы для передвижного контакта (мы использовали провод от держака сварочного аппарата) и амперметр.

Вокруг предварительно изготовленной цилиндрической формы накручиваем проволоку, витки располагаем на расстоянии не больше сантиметра друг от друга. Один конец такой пружины присоединяем к токоведущей части. К этой конструкции присоединяем наш провод от держака, который будет использоваться в качестве передвижного контакта. Готово! Теперь произведите замеры с помощью амперметра, чтобы понять, как работает именно ваш баластник.

Перед тем, как сделать балластный реостат для сварки своими руками, обратите внимание, что прибор, сделанный своими руками, может работать менее точно, чем устройство с завода. Также соблюдайте технику безопасности, потому что самодельные баластники не спрятаны в металлический корпус и могут крепиться недостаточно надежно, что может привести к печальным последствиям.

nataliyatovmach.pro

Жидкостные реостаты применялись в рудничном подъеме еще до применения релейно-контакторной аппаратуры. В то время жидкостные реостаты имели крупные конструктивные и принципиальные недостатки, в связи с чем не получили распространения. К числу имевшихся недостатков необходимо отнести: неоднозначность положения органов управления и внутреннего сопротивления реостата, невозможность дистанционного и автоматического управления, нестабильность концентрации электролита, громоздкость и др.

Современные жидкостные реостаты почти лишены этих недостатков и получают широкое распространение для регулирования скорости подъемных асинхронных двигателей.

Различают две основных конструкции жидкостных реостатов:

1. Электроды неподвижны, а уровень электролита переменный

2. Уровень электролита постоянный, а электроды подвижные

При рабочих напряжениях до 2 000 в реостат чаще всего изготовляют с общим баком. В этом случае каждая фаза отделяется от соседней керамической изоляцией или перегородками из оргстекла. При напряжениях свыше 2 000 в фазы реостата монтируются в отдельных баках, которые соединяются между собой резиновыми шлангами для циркуляции электролита.

Электроды жидкостных реостатов могут изготовляться из любой стали, литой бронзы или из различных сплавов.

В качестве электролитов применяются содовые растворы, обладающие отрицательным температурным коэффициентом. Концентрация содового раствора должна быть в пределах 5-10%.

Для отвода тепла от электролита применяются различные системы охлаждения; змеевик с циркулирующей по нему охлаждающей водой, встроенный непосредственно в бак с электролитом: дополнительные теплообменники с воздушным охлаждением как с естественной, так и с принудительной циркуляцией электролита; система водяного охлаждения в отдельном теплообменнике с принудительной циркуляцией воды и электролита. В результате интенсивного охлаждения удалось получить стабильное удельное сопротивление электролита.

При применении жидкостных реостатов для двигателей большой мощности непосредственное перемещение электродов требует от машиниста приложения значительной физической силы. Для облегчения этой операции, а также для возможности осуществления дистанционного и автоматического управления применяют электрический или гидравлический привод.

При плавном перемещении электродов или изменении уровня электролита происходит плавное изменение сопротивления реостата. Поэтому подъемный асинхронный двигатель работает в этом случае на бесконечном множестве искусственных характеристик, что приводит к плавному изменению вращающего момента, к плавному пуску двигателя без колебания ускорения, к хорошим условиям регулирования скорости движения подъемных сосудов. Это способствует увеличению срока службы механической части установки и дает возможность увеличить ускорение системы, т. е. увеличить производительность подъемной установки и ее к. п. д.

Баластник для сварочного аппарата своими руками

Для стабильного горения дуги необходим сварочный ток определенной величины. Поддерживать вольтамперные характеристики проще с балластным реостатом. Эти устройства встраивают в инверторы, другие унифицированные сварочные аппараты. При использовании простых трансформаторов и выпрямителей создать повышенное сопротивление электротока можно с помощью фабричного или самостоятельно изготовленного баластника. Регулируемое сопротивление обеспечивает ампераж, необходимый для варки заготовок. Применяется в сварочных аппаратах, где нет соответствующих настроек.

Настройка реостата

Качественная сварка возможна только в том случае, если будет обеспечена стабильность электрической дуги, которая выражается в оптимальных вольтамперных показателях. наилучше в этом плане себя зарекомендовали современные инверторы. Хороший результат был достигнут, благодаря двухуровневому преобразованию тока и возможности переключения режимов самого инвертора.

Остальные сварочные аппараты не могут обеспечить такой результат. Поэтому они комплектуются дополнительным устройством регулировки – балластным реостатом. Он дает возможность весьма точно отрегулировать поступающий от трансформатора ток, компенсировать его силу и обеспечить стабильность электрической дуги. Одним из основных его компонентов является нихромовая проволока в схеме параллельного соединения. Каждая из секций реостата подключается к цепи автономно при помощи рубильника.

Каждый реостат имеет две рабочие функции:

Компенсация составляющей тока, сформированной с помощью трансформатора в процессе работы.
Регулирование тока дискретным методом.

Эффективность балластного реостата прямо пропорциональна количеству витков пружины или числу секций реостата. Чем больше элементов можно подключить в цепь, тем сильнее понижается ток на выходе.

Изюминка заключается в том, что в последовательной электрической цепи секции соединяются параллельно. Благодаря такому решению обеспечивается качественный результат. Регулировка напряжения в сварочном аппарате выполняется путем подключения или же, наоборот, отключения одного из элементов сопротивления.

Кнопки, с помощью которых изменяются настройки, выводятся на лицевую поверхность корпуса. Управлять работой сварки просто. Продвинутые модели сварочных аппаратов оснащаются встроенными вентиляторами, которые охлаждают реостат (пружину) при работе с большим током. В устройствах, не имеющих принудительной вентиляции, нужно самостоятельно контролировать количество подключенных секций и время их работы.

Одними из наиболее популярных балластных реостатов являются модели серии РБ. Они имеют пять позиций регулировки значений тока и характеризуются точностью в работе.

Назначение и принцип работы

Качественное выполнение сварочных работ с применением простейших сварочников возможно только при регулировке рабочих параметров выходного тока. Сопротивление должно меняться в необходимом диапазоне, такой эффект достигается с помощью регулятора. Мощность амперного балласта напрямую зависит от количества витков (секций), по которым перемещается бегунок, меняя длину электрической цепи. Рубильник разрывает ее при необходимости.

У балластного реостата для сварочного аппарата две основные функции:

дискреция электросопротивления под значения сварочного тока;
компенсация вольт-амперных скачков при розжиге дуги, переносе металла.

Набор сопротивлений из константана не критично нагревается при подаче напряжения. По принципу действия реостатное устройство – параллельно соединенные пластины или металлическая пружина. Регулировка длины цепи ступенчатая. В основе работы реостата – физический закон Ома. Электроимпульс высокого напряжения «гасится», натыкаясь на балластное препятствие, ампераж снижается за счет возрастания параметра «R». Балласт сопротивления позволяет работать на высокочастотных токах, сваривать тонкие детали, соединять заготовки из алюминия, нержавеющих сплавов.

реостат для самодельного сварочника

ПК написал : Говорят можно пружину, какую от чего? Но хочется чтобы было культурно и хорошо.
йцукер написал : Еще делают из крановых сопротивлений.

Я делал себе из кранового сопротивления в виде удобного балластничка с медным ножом (нихромовая «пружина «).Сделал аккуратную подставочку из полосы ,толщиной 1,5- 2 мм и шириной 25-30 мм .Ширина подставочки должна быть такой ,чтобы отверстия крепления кранового сопротивления ложились на перемычки подставки и его можно было прикрутить.Высота подставки должна быть такой , чтоб пружина была от пола сантиметров пять ,не меньше.По краям подставки из той же полосы приварил ушки с отверстиями,чтоб они были повыше пружины.Взял пруток ,диаметром 8 мм ,нарезал по краям резьбу ,и затем натянул на него кембрик по всей длине, не закрывая резьбу,чтоб «нож»,при помощи которого нужно будет регулировать сварочный ток,был изолирован от подставки . Изготовление «ножа «.Брал полосу ,из которой делал подставку ,длиной сантиметров двадцать ,приклепывал к ней такую же полосу ,но медную.Затем сверлил по краям два отверстия на 10 — в одно отверстие вставляется изолированный пруток на 8,по которому и перемещается «нож» (пруток крепится в ушках ),во-второе ,со стороны металлической пластины вставляется болт на 10 и приваривается (длина болта 40мм ).На болт затем одевается и прикручивается клема кабеля электрододержателя.Затем брал эту металл-медную пластину и такую же по ширине , но сантиметра на четыре больше диаметра пружины , медную, прикладывал одну к другой и сверлил в них отверстия на» 6″ под болт на «6».(У медных пластиночек немножко отгибаются кромки мм по 4 ,чтобы лучше входили витки пружины ).Вставляем болтики на «6» ,длиной около 40 мм ,на них одеваем пружинки ,на пружинки сверху шайбочки и прикручиваем гайками .Но так , чтобы потом «нож» сидел плотно на витке пружины.Обычно на пружинах есть припаянные латунью медные ушки .К одному из ушек крепим кабель (клемы на обоих концах) 50см ,второй конец потом крепится к болту на сварочнике.Вот и все. …Ага ,чуть не забыл. Чтоб не крепить кабеля и балластник гайками , постоянно таская с собой ключь ,сделал еще барашки .А барашки взял с «КРАЗовского » мотора-есть там такие (прошу прощения ,я не водитель , так что не знаю как правильно и выразиться ,но я думаю вы поймете о чем речь).Резьба в них мелкая на 10.Поэтому я брал сверло ,аккуратно зажимал в тиски,так как пластмасса хрупкая и может треснуть,засверливал поглубже ,но так чтоб сверло не вышло наружу.Это делалось для того, чтобы хватило хода для метчика на «10» .Перерезал резьбу под болт ,и получались удобные барашки.Три штучки их надо.Вот теперь все.

Устройство

Основа любого балластника для сварочных аппаратов – металл, выполняющий функцию электробалласта. Величина нагрузки меняется регулятором. Это по сути – подвижный контактный элемент, закрепляемый на линейной поверхности электрического приспособления. Поскольку он ограничивает часть электрической цепи, один из полюсов должен быть с клеммой, чтобы присоединяться к электроду или «массе». Устройство довольно простое, понятное школьникам, изучающим раздел «электричество».

Приспособления секционного типа оснащаются дополнительными рубильниками, включающими секции в общую цепочку. При закрытом положении секции не задействуются, на них не поступает напряжение. При монтаже балластных реостатов большое внимание уделяется корпусу. Он должен выдерживать тепловую нагрузку, создаваемую при работе. На фабричных вариантах все элементы управления, включая тумблеры, обычно расположены на общей панели. Обычно предусмотрены кулерные системы охлаждения, вентиляторы. Они увеличивают рабочий цикл, оборудование не потребуется регулярно выключать или одновременно подключать к сварочному аппарату несколько подобных приспособлений к одному сварочному аппарату.

Балластный реостат

Балластный реостат – устройство, которое используется для регулировки уровня тока при выполнении сварочных работ. Его устройство представляет собой набор нескольких элементов сопротивления. Они выполнены из специальной проволоки из константана. Это позволяет добиться максимального омического сопротивления. В сварочную цепь данный агрегат подключается с помощью специальных рубильников.

Балластный реостат

Его подключение следует выполнять последовательно в цепь, при этом регулировка уровня сопротивления выполняется путем включения и отключения рабочих секций. Сварочные работы при подключенном реостате можно выполнять с силой тока с шагом 5-10А.

Устройство

Устройство балластного реостата довольно таки простое: он состоит из рабочих секций, помещенных в корпус аппарата. На каждой секции установлен рубильник сопротивления, с помощью которого можно включать и выключать секции. Также в устройство входят клеммы для подключения к сварочной цепи.

Каждая секция представляет собой ленту из специального металла, для чего обычно используют проволоку из константана или нихрома. Также большинство аппаратов оборудованы блоком включения, позволяющего регулировать сварочный диапазон на необходимом уровне.

Все элементы управления, в том числе блок включения и тумблеры, обычно расположены на одной панели аппарата.

Следует отметить, что большинство современных моделей реостата оборудованы кулерной системой для охлаждения устройства, представленной встраиваемыми вентиляторами. Такая система помогает избегать перегрева при длительной работе устройства. Это позволяет работать при больших токах без необходимости подключения дополнительного реостата.

Схема балластного реостата

Следует отметить, что при перегрузе этому аппарату свойствен значительный нагрев, который возникает при силе тока в 225 А. Поэтому рекомендуется, во избежание конфузов и возникновения неисправностей, включать в цепь два реостата.

Назначение

Назначение балластного реостата довольно простое, но выполнение сварочных работ без его функции в некоторых случаях невозможно. Этот аппарат необходим для регуляции силы тока в необходимом диапазоне с помощью тумблеров и компенсации постоянной составляющей. Такой эффект возникает в тех случаях, когда сварочные работы выполняются от трансформатора.

Эффективность и стоимость реостата зависит от количества секций, с помощью каждой из которых можно определенным способом регулировать уровень сопротивления. Рубильник позволяет механическим способом разорвать цепь.

Параллельное соединение секций позволяет оптимально комбинировать работу каждой, что очень важно для сварочного аппарата, которым выполняются соответствующие работы. Шаг регулировки силы тока обычно находится в диапазоне от 5 до 10 А.

На сегодняшний день следует выделить линейку наиболее популярных типов реостатов под названием РБ. Маркировка каждого аппарата указывает на диапазон силы тока, в пределах которого можно выполнять сварочные работы.

Особенности и характеристики

В технической документации балластников для сварки указывается несколько важных параметров:

номинальный рабочий ампераж при условном «провале» напряжения на зажимах;
диапазоны регулировки;
минимальная разность между электротоками токами рядом расположенных секций;
продолжительность работы под нагрузкой (временной интервал цикла).

Существует классификация балластных реостатов, их различают по нескольким основным признакам:

по длине цепи, можно добиться тонкой регулировки токовых параметров с высокой точностью;
виду используемых материалов, у каждого сплава индивидуальное сопротивление (для мощностных сварочников выбирают металл с большим коэффициентом электропотерь, для компактных – с небольшим сопротивлением);
толщине металлических элементов, от этого зависит сопротивление на единицу длины, размер устройства.

При выборе оборудования для сварки желательно учитывать эти особенности.

Балластный реостат. Настройка сварочного тока

Основой стабильного протекания сварочного процесса является поддержание требуемой вольтамперной характеристики дугового разряда. В инверторных сварочных установках это достигается вследствие двухстадийного преобразования рабочего тока и определённой периодичности включения и выключения аппарата. Для остальных случаев в схеме должен присутствовать балластный реостат.

Назначение и устройство балластного реостата

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь. Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно. В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

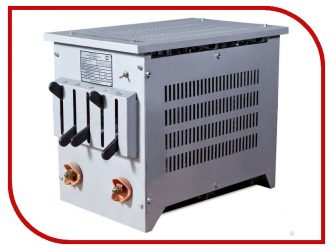

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

Закрытого обдуваемого корпуса.
Нескольких плат из нихромовых или константановых лент.
Прерывателей, число которых соответствует числу ступеней регулирования.
Клемм, к которым подключаются кабеля сварочного аппарата.
Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:

РБ-201 – регулирует ток в пределах от 10 до 200 А;
РБ-300 – регулирует ток в пределах от 10 до 300 А;
РБ-302 – регулирует ток в пределах от 10 до 315 А;
РБ-306 – регулирует ток в пределах от 6 до 315 А;
РБ-501 – регулирует ток в пределах от 10 до 500 А.

Балластный реостат РБ-302

Используется для ступенчатого управления силой сварочного тока в операциях ручной и полуавтоматической сварки или наплавки покрытий при помощи металлических электродов. Работает совместно с генераторами и многопостовыми сварочными выпрямителями.

Рассчитан на поддерживание напряжения на дуге в пределах 27…30 В, предельное напряжение не может превышать 70 А при критическом падении на зажимах – 30 А.

Охлаждение – воздушное, рекомендуемое значение ПВ — продолжительности включения составляет 60…65 % (если продолжительность сварочного цикла превышает 10 мин, то значение ПВ необходимо уменьшать).

Реостат РБ-302 может работать от сети напряжением 220 и 380 В, и с любым основным источником сварочного тока, кроме сварочных трансформаторов ТСД-300 и сварочных выпрямителей ВС-400 и ВС-600. В этих случаях необходимо подключать два балластных реостата, которые соединяются параллельно. Сила тока при этом увеличится вдвое.

Балластный реостатмодели РБ-302 имеет два рабочих диапазона сварочных токов: 5 А и 10 А, при этом наименьшее значение разности токов в различных ступенях составляет 10 А. Число ступеней регулировки – 6, их включение и выключение производится при помощи контактных ножей. Плата веток регулирования собрана на фехралевых жаропрочных проволоках диаметром 2,2 мм, для электроизоляции используются профилированные керамические пластины.

Периодический контроль за работой балластного реостата РБ-302 производится путём измерения фактического сопротивления изоляции относительно заземлённого корпуса агрегата: соответствующее значение должно быть не меньше 500 кОм.

Разновидностью указанной модели является балластный реостат типа РБ-302У2, который снабжён дополнительной изолирующей крышкой и улучшенной электроизоляцией. Это позволяет использовать аппарат вне помещений, и вести безопасную сварку в условиях повышенной влажности окружающего воздуха, либо при активном ультрафиолетовом излучении.

Балластный реостат РБ-306

Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.

Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.

Модульная схема размещения элементов сопротивления облегчает их диагностику и замену. В результате указанных конструктивных изменений при тех же размерах и весе агрегата удалось расширить диапазон управления токами сварки и повысить точность регулировки.

Правила работы и подключения

По ГОСТ РД 03-614-03 необходимо регулярно проверять устройства в аккредитованных лабораториях или сервисных мастерских. При последовательном подключении балластника к сварочному аппарату важно соблюдать несколько правил:

условия эксплуатации должны соответствовать заявленным в техдокументации, обычно указывается температурный диапазон от -40 до +45ºС и относительная влажность воздуха не более 80%;
имеются ограничения по запыленности и загазованности, они связаны с конструктивными особенностями балластных реостатов, в корпусе предусмотрены вентиляционные пазы, в которые может попасть электропроводная пыль и пары;
необходимо следить за нагревом корпуса, при сварке алюминия, некоторых видов нержавейки лучше сразу подключить несколько реостатов или использовать один в 20% диапазона, чтобы обеспечить частичную компенсацию вместо полной.

Правила распространяются на самостоятельно сделанные балластники. Требования электробезопасности при этом ужесточаются.

Источник

Правила работы с реостатами

Баластник характеризуется простотой устройства и эксплуатации. Тем не менее требуется соблюдение определенных правил:

Например, при сварке алюминия сила тока регулируется незначительными изменениями, которые не превышают 20% от текущего значения.

В таких условиях наблюдается неполная компенсация постоянной составляющей. Полная компенсация подразумевается в случае использования аппаратов марок УДГУ или УКДН, которые дополнительно комплектуются набором конденсаторов.

Источник

СТРОЕНИЕ И ПРИНЦИП РАБОТЫ

Балластный реостат, в быту называемый баластником, является механизмом, который повышает сопротивление тока и с помощью этого контролирует его силу. Баластник просто в использовании и надежен.

Чаще всего баластник присутствует в конструкции дорогих сварочных аппаратов. Если в вашем аппарате его нет, его можно найти в специальном магазине, но цены будут достаточно высокими.

Конструкция устройства понятно каждому сварщику, так что его легко можно изготовить самостоятельно, своими руками.

Баластник это такой элемент цепи электрического тока, где из-за повышенного сопротивления происходит снижения величины силы тока.

Выглядит он как пружина с множеством витков большого диаметра. Она и отвечает за сопротивление, называемое балластным.

Прибор имеет специальный регулятор, позволяющий повышать или понижать сопротивление, и, соответственно, менять значение силы тока. Этот регулятор передвигается по балластному реостату, меняя его длину, то есть расстояние, которое проходит ток.

Таким образом, изменяется сопротивление.

Реостат балластный – что это такое. Принцип работы

Принимая во внимание назначение и принцип работы, можно кратко сказать, что балластный реостат представляет собой простую установку для повышения сопротивления при сварке. Он характеризуется простотой устройства и поэтому часто встраивается в продвинутые модели сварочных аппаратов. К тому же реостат можно приобрести в розничной сети отдельно.

По принципу действия устройство является некоей точкой препятствия на пути перемещения электрического тока от источника к кабелю сварочного аппарата. Точка препятствия – ничто иное, как область высокого сопротивления, подключенная к электрической цепи. Визуально он представляет собой толстую пружину. Она комплектуется подвижным контактом. Его перемещение вдоль пружины позволяет изменить длину пути, через который проходит электрический ток. Благодаря этому и изменяется сопротивление в цепи.

Нельзя сказать, что разные представленные на рынке модели устройства имеют какие-либо существенные отличия. Они укомплектованы почти-что одинаково, за исключением некоторых нюансов:

Какова же роль балластного реостата? Если бы его не было, то сила тока на выходе составила бы 250А. Если в электрическую цепь добавить балластник, то с его помощью этот показатель можно уменьшить до 10А. Любое значение в этом коридоре можно выставить в зависимости от вида сварочных работ, применяемых расходников и материалов.

КАКИЕ БЫВАЮТ БАЛАСТНИКИ?

Принцип действия и строение всех балластных реостатов (в т.ч. тех, которые сделаны своими руками) одинаков. Однако, они имеют некоторые особенности, определяющие диапазон, в котором они могут изменять сопротивление.

По этой характеристике их можно поделить на такие группы:

В зависимости от длины пружины, чем она длиннее, тем медленнее через нее будет проходить ток.
В зависимости от типа металла. Коэффициенты сопротивления разных металлов отличаются. Если ваш сварочный аппарат имеет высокую мощность, нужно очень внимательно подбирать материал, из которого будет сделан балластный реостат.
В зависимости от толщина витков и пружины. Этот параметр влияет на величину сопротивления. Он тесно связан с длинной прожины.

ДЕЛАЕМ БАЛАСТНИК САМОСТОЯТЕЛЬНО

Самый главный элемент, который необходим для этого – проволока, в нашем примере мы взяли медную, но подходит и из других металлов.

Также вам понадобится цилиндрическая фигура ( можно использовать готовую небольшую трубу или просто сварить новую форму из толстого металла), передивжной контакт( для него подойдет провод от сварочного держателя) и амперметр, для измерения силы тока.

Проволоку нужно накрутить на цилиндрическую форму, располагая витка через каждый сантиметр. Провод от держателя присоединяем к тому концу пружин, где будет находится токоведущий элемент.

Затем остается только измерить силу тока, чтоб понять как именно реостат ее меняет.

Хотя сделать балластный реостат своими руками легко, нужно помнить, что самостоятельно изготовленный прибор может уступать в точности работы заводскому. Чтобы избежать несчастных случаев, работать нужно строго по технике безопасности.

Устройства, сделанные своими руками, не закрыты корпусом, из-за чего их крепление может быть не очень надежным.
