Обзор гайки. Быстрозажимной гайки для УШМ (болгарки)

Приспособления для ушм, ее устройство, и размеры резьбы

Болгарка – очень нужный в хозяйстве и строительстве инструмент. Укладывается в чемодан может иметь приспособления к инструменту и массу аксессуаров. От установки патрона под дрель и возможности реза 2 заготовок и даже 2 кругами можно модифицировать до станка.
Приспособления для болгарки – целый отдельный мир. Это не перчатки или очки для болгарки, а патрон для болгарки, каретка для болгарки, шестерни для болгарки. Вариантов для выбора – бесконечно много. Хотя и про очки для работы с болгаркой не надо забывать.

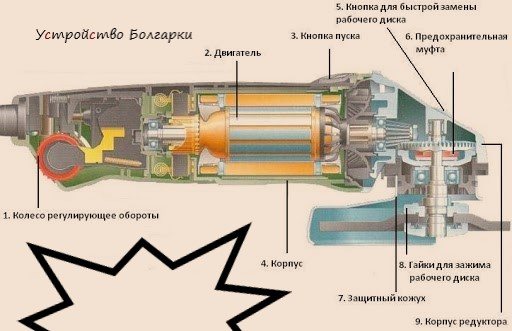

Устройство болгарки

Устройство болгарки не отличается высокой сложностью.

Конструкция УШМа (угловой шлифовальной машины) включает следующие основные элементы и узлы:

• электрический двигатель – статор и ротор (катушки, медные обмотки, металлическое литье, подшипники);
• электрощетки – элементы, подводящие питание к коллектору для превращения энергии электрической во вращательную;
• редуктор – передача вращения от вала двигателя рабочему органу;
• муфта – устройство предотвращения внезапной остановки двигателя при торможении рабочего органа;
• органы управления – кнопка включения, устройства блокировки включения и регулирования мощности и количества оборотов;
• устройство установки и замены рабочего органа – зажимная гайка (шайба), кнопка блокирования вращения;
• дополнительная рукоятка (ручка);
• корпус – металлический или пластиковый – служит для установки всех частей и их защиты.

Сменный рабочий орган располагается под углом 90 градусов. Это: шлифкруги, точильный камень, крацовка, альфа-диск, наждачка на липучке. Заточные камни как и круги имеют массу вариантов.

Болгарка нужна для механической обработки материалов – для резки, зачистки, шлифования, сверления и разработки проемов. В разные стороны от диска действует большая центробежная нагрузка, что для безопасности требует защитный кожух.

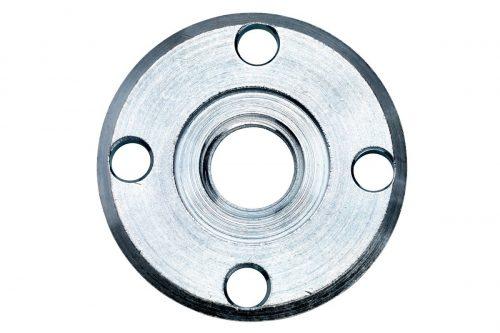

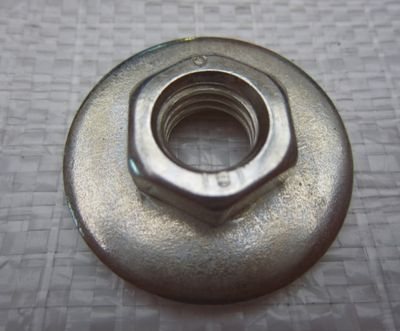

Виды прижимающих гаек

В отличие от прочих узлов инструмента гайка для УШМ – это деталь, с которой оператор сталкивается чаще всего. Это связано с тем, что отрезные и шлифовальные круги являются расходным материалом и срок их эксплуатации невелик. Период полезного пользования сокращается при перекосе болгарки во время работы: это приводит к разрушению круга.

Конструкция прижимного механизма включает в себя две части:

1. Прижимная область.
2. Вращающаяся область.

Благодаря постоянному вращению создается постоянное давление на круг исключающее возможность раскручивания.

Современная промышленность предлагает пользователям следующие виды прижимающих приспособлений для болгарок:

1. Классическая. Стандартная конструкция гайки применяется в производстве болгарок бюджетного сегмента. К достоинствам относят низкую стоимость и простоту исполнения, которая обеспечивает надежную фиксацию круга. Минусами являются необходимость использовать специальный ключ, а также периодические перебои в работе, вследствие которых гайка прикипает к диску, что затрудняет процесс ее демонтажа.

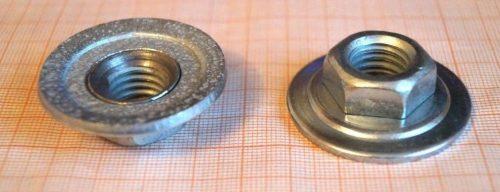

2. Плавающая. Особенностями строения является наличие двух не связанных между собой частей, объединенных в единый механизм. Используются для комплектации болгарок среднего класса как отечественного, так и зарубежного производства. Главным преимуществом является наличие шестигранного элемента, который закручивается классическим рожковым или накидным ключом. По сравнению с вышеописанной конструкцией исключена возможность прилипания к рабочему кругу. Единственным недостатком является стоимость, которая несколько выше, чем у классической модели.

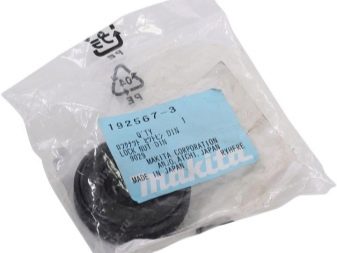

3. Суперфланец. Конструкция разработана популярным брендом Makita, производящим высококачественный инструмент. Особенностью исполнения является подвижная внутренняя часть. Благодаря этому повышается производительность инструмента и облегчается процесс снятия гайки – даже при разрушении круга не придется прикладывать дополнительных усилий. Минус один – цена, которая гораздо выше, чем у конкурентов.

Несмотря на то что суперфланец разрабатывался как продукт для инструмента «Макита», ничто не запрещает применять его на болгарках прочих брендов.

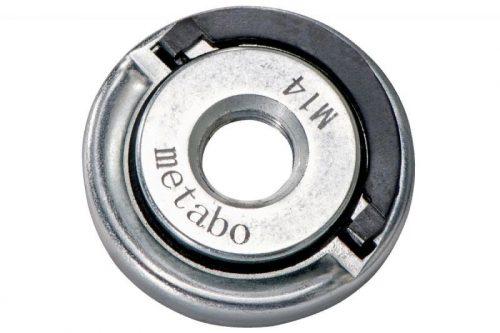

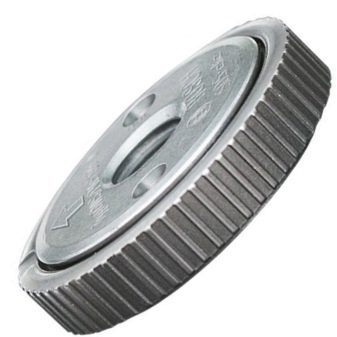

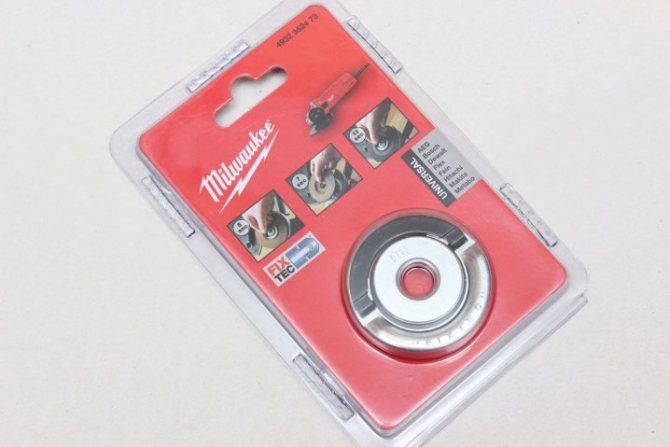

1. Быстрозажимные. Новое поколения фиксирующих приспособлений. Надежное приспособление, изготовленное из высококачественной стали, позволит снять круг исключительно за счет легкого ручного усилия. Они появились на рынке не так давно, поэтому конструкция имеет один недостаток – при длительной эксплуатации они могут прикипать к поверхности круга, как и стандартные модели. Стоимость самозажимных механизмов меньше, чем у суперфланца, однако выше, чем у плавающего приспособления.



2. Крепеж с автобалансиром. Основное отличие от аналогичных механизмов – наличие металлических шариков внутри конструкции. В процессе эксплуатации они равномерно распределяются по внутреннему пространству, снижая вибрацию инструмента. Благодаря этому увеличивается срок службы расходных материалов и самой болгарки. Единственным ограничением для повсеместного использования является очень высокая стоимость.

Какая резьба на болгарке

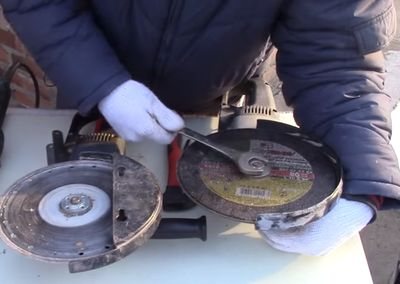

Для установки и замены круга, а также установки планируемого приспособления потребуется знать, в какую сторону крутится шпиндель.

Резьба на болгарке служит также пассивным элементом крепления. Она закручивается в сторону, противоположную направлению вращения круга. В обратном случае круг слетит с вала вместе с зажимной гайкой.

Определить, какая резьба на болгарке (левая или правая), можно по стрелке на корпусе. Она указывает в сторону, куда будет крутиться диск. Обычно выполняется затягивание крепления по часовой стрелке.

Размер резьбы как правило — М12 или М14, если производитель не заложил другую. Эта информация нужна для определения совместимости с устанавливаемым приспособлением. Известны прижимные фланцы с диаметром внутренней резьбы М10, М11, М12, М14, М15, Можно определить взаимосвязь между типоразмером резьбы, диаметром круга и мощностью электродвигателя, для чего следует изучить инструкцию к УШМ.

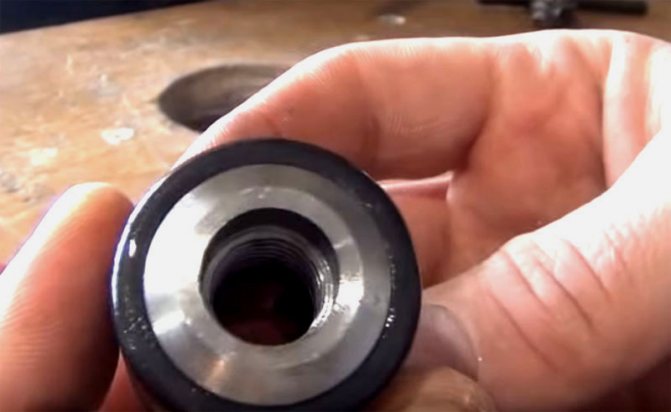

Устройство переходника

Собственно сам переходник не представляет особой конструктивной сложности. Как правило, он выточен из шестигранника для удобства фиксации рожковым гаечным ключом при установке, а особенно снятии. С одной стороны нарезана внутренняя резьба М14. Она предназначена для накручивания на наружную резьбу шпинделя угловой шлифовальной машины. Другой конец проточен под стандартную наружную резьбу М12, соответствующую резьбе зажимного патрона. С торца просверлено отверстие и нарезана левая резьба под болт для дополнительного крепления.

Внимание! Стандарт патронной резьбы М12 хоть и является наиболее распространенным, но далеко не единственный. При выборе адаптера обращайте внимание на маркировку выбранного патрона, по крайней мере, можно натолкнуться еще на пару стандартных типов резьбы: М12×1.25 и 1/2 – 20 UNF.

Еще существуют конусные переходники дрель – УШМ для соответствующих патронов с конусной фиксацией.

Приспособления для болгарки и их назначение

Базовые функции УШМ позволяют сделать многое. Однако даже такой универсальной машины может не хватить как для домашнего использования, могут потребоваться дополнительные механизмы.

В первую очередь – дополнительная ручка. Перчатки создают свои требования по шероховатости рукоятки.

Для точной работы с учетом условий (плотность материала, текущее напряжение сети) может использоваться устройство регулирования оборотов диска. Такой диммер можно изготовить самостоятельно, но лучше довериться профессионалам.

Пылесборник или пылесос на болгарку сослужит весомую роль при работе с пылевыделяющими материалами. Пылеулавливатель соберет мелкую летучую фракцию и таким образом очистит воздух.

Использование УШМ как стационарного устройства возможно при установке на платформу. При этом подставка будет играть только не только удержания, но и направляющей для рабочего органа. Установив болгарку на такое приспособление, мастер получает механизацию, какой явно не будет при ручной работе. Полезная сторона – в свободе рук.

Резка трубы потребует не только определенного диаметра дисков. Для монтажа УШМ хорошо подойдет станина.

При прорезывании штроб будет полезен штроборез, чертеж которого можно даже найти в интернете. Подошва устройства будет двигаться по материалу, а о качестве реза можно будет хорошо отзываться.

Выбирая любое устройство, надо обязательно следовать технике безопасности. Нет относительно общих рекомендаций, каждый инструмент и приспособление сугубо индивидуальны. Вне зависимости от назначения (домашний или профессиональный), должный функционал может быть создан даже базовыми механизмами.

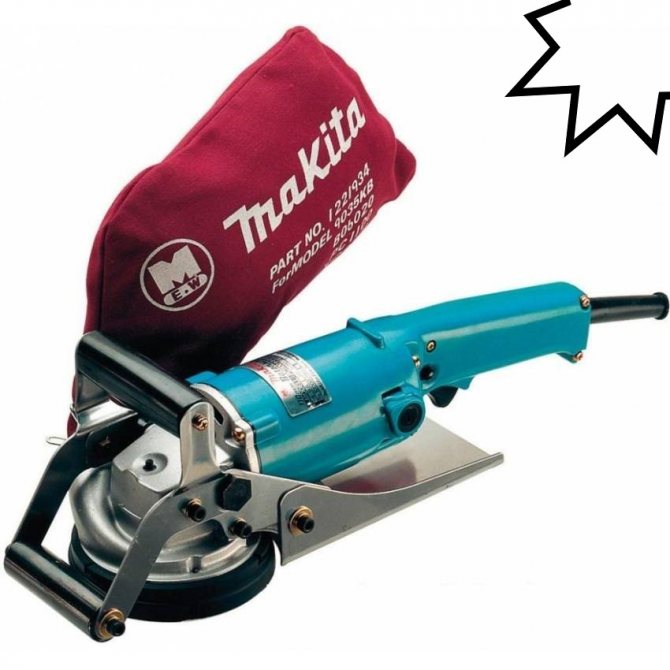

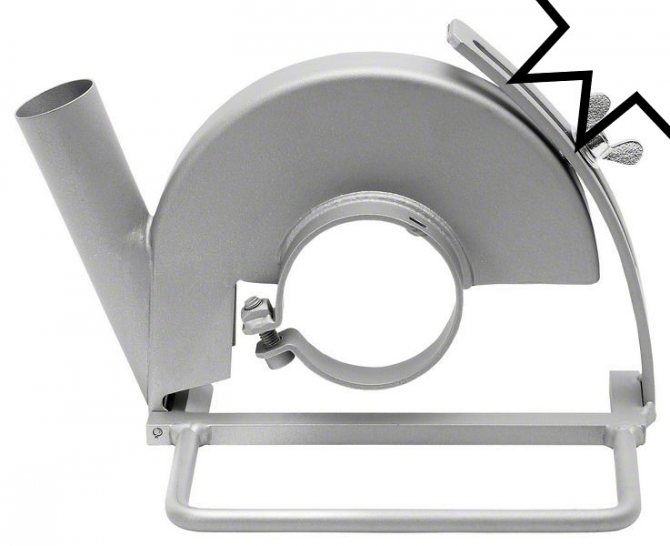

Приспособления: направляющая для болгарки с патрубком

Резание листового и не только металла – непростой процесс. Самое сложное – выдержать УШМ по линии отрезания. Если нужно механизировать этот нюанс и устранить человеческий фактор, лучшее решение – направляющая с патрубком (или кронштейн для болгарки).

Такой элемент выполняет сразу 2 функции:

• плита или салазки направляют инструмент, выполняя опирание на сам материал;
• несет разъем для подключения пылесоса (или пылеборного мешка).

Обеспечивает максимальную точность при разделке листового металла. Конструкции могут быть универсальными (с соответствующим креплением) и подходящими только под определенные модели. Возможна комплектация с укладкой в ящик к УШМ.

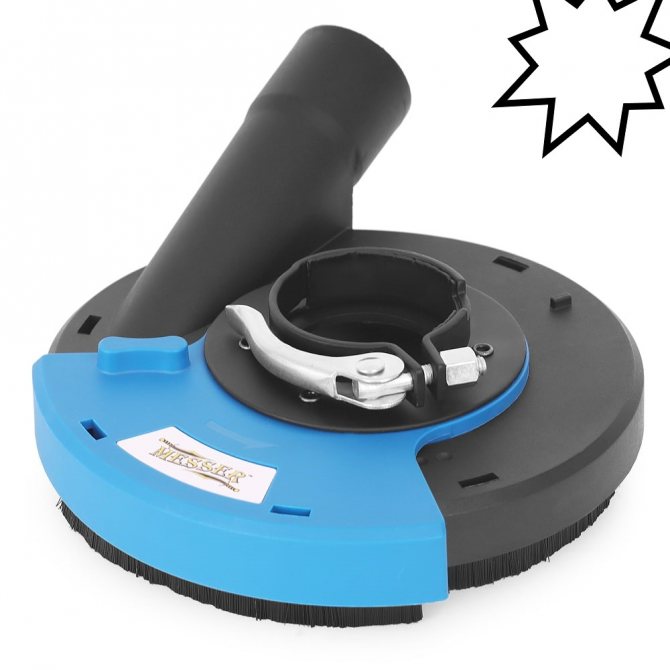

Приспособления: пылеуловитель для болгарки

При резании материалов, выделяющих большое количество пыли, следует рассмотреть приспособления для улавливания и сборки пыли. Конструктивно она устроена как щиток и разъем для установки мешка-пыльник (или подключения пылесоса).

Возможны варианты пылеуловителя как с открытыми частями диска, так и полностью его закрывающие.

При этом кожух закрывает окружающее пространство от разлета пыли, а вновь образующаяся выходит и собирается в мешок. Работа становится чище и более безопасной. Более того, как щиток, так и мешок останавливают искры. Тем более, что пыль – злейший враг редуктора и шестеренок.

Пылеуловитель не всегда входит в комплект. Установка на различные модели возможна ввиду регулируемого разъема на самом мешке.

К выходу возможно подключить пылесос, тогда сборка пылевой взвеси станет гораздо эффективнее.

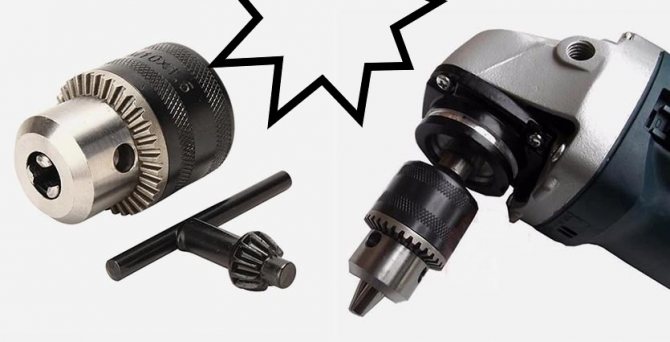

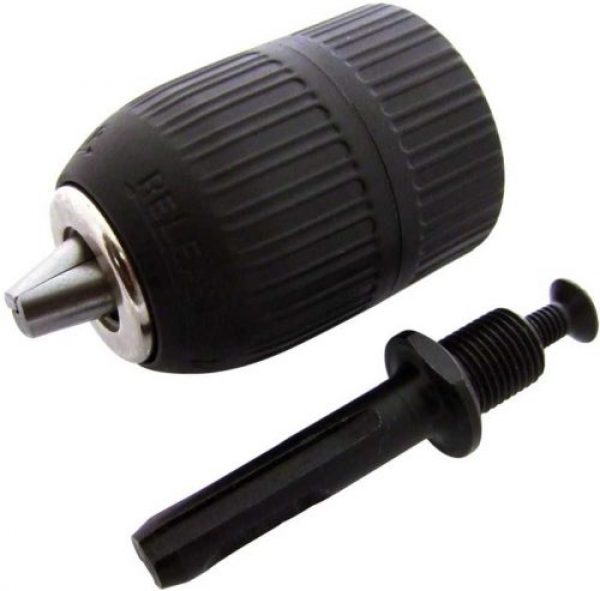

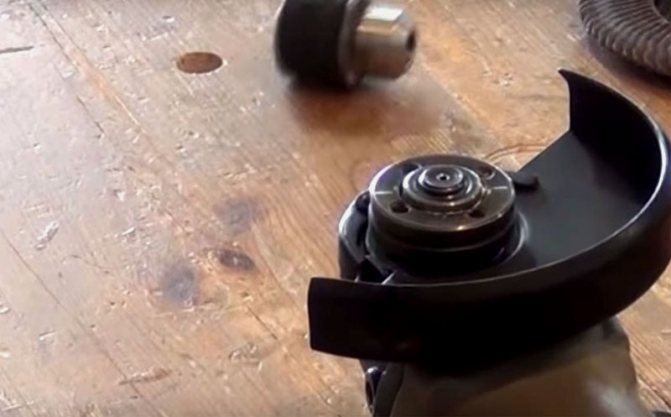

Переходник и патрон на болгарку

Для выполнения посредством УШМ работ по сверлению и обработке отверстий пригодится патрон дрелевый. Он может устанавливаться как напрямую, так и с переходником.

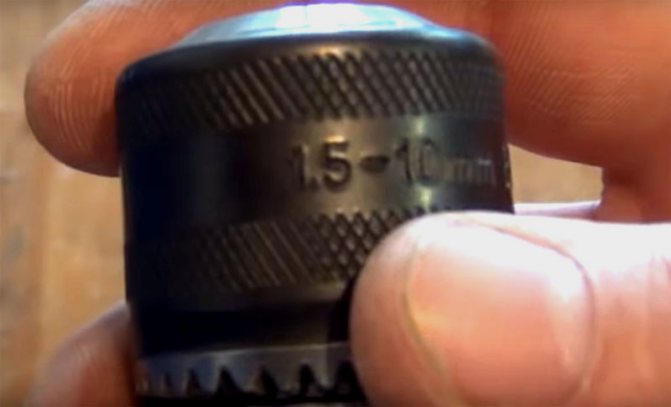

Обеспечивает центровку любого типа сверла, применяется для диаметра хвостовика до 13 мм. Патрон дополняет болгарку функциями дрели, гравера и фрезера. Выпускаются также конусные переходники – для конусной фиксации.

Важный момент по резьбе: патрон устанавливается на М14, если в инструкции не оговорено иное. Прочие требования касаются оборотов. Для дрели обороты болгарки в 6-12 тысяч могут быть слишком мощными. Это приводит к необходимости установки регулятора оборотов.

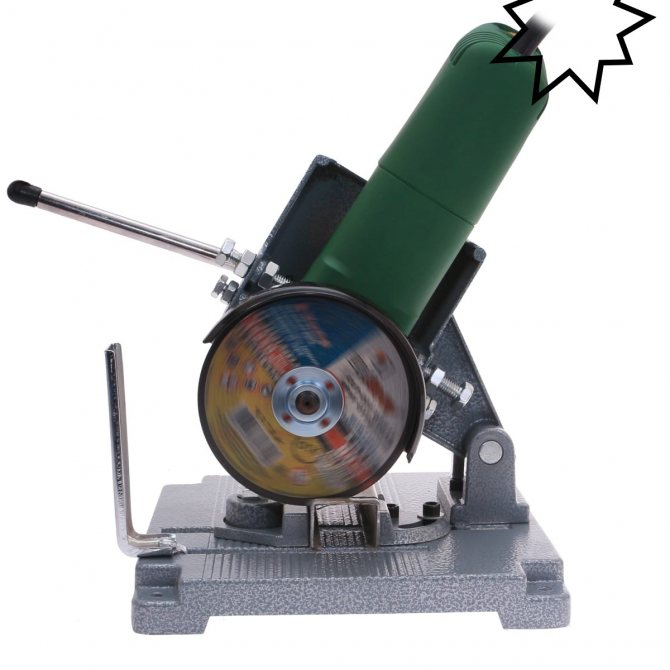

Приспособления: стойка для болгарки

Стойка (или держатель) для УШМ является конструкцией для ее крепления при стационарных работах.

Применяется для резания металлопроката, подаваемого под круг. Возможно организовать рез под углом и неполный. Для получения точного реза требуется только хорошо закрепить болгарку в станине.

При установке на стойку становится удобным задействовать соответствующий круг для затачивания и шлифования. Следует только обеспечить хороший доступ.

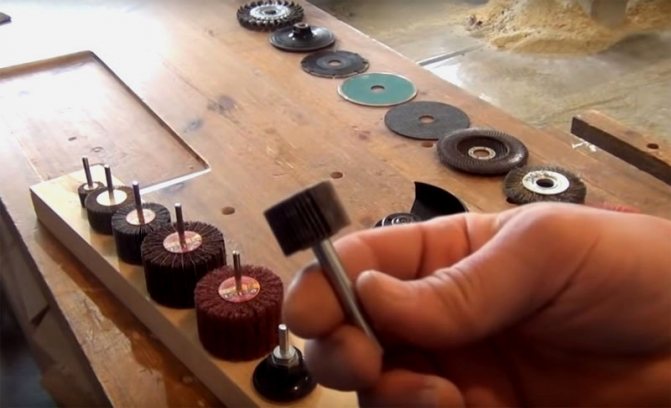

При установке на шпиндель длинного вала и монтажа на нем наждачной бумаги получается оснастка для зачистки небольших деталей.

Как выбрать болгарку для работы на стойке? Диаметр кругов, применяющихся на стойке, может быть от 125 мм до 230 мм. Масса болгарки не ограничивается. Масса самой стойки – до 2-3 кг. Под нее потребуется отдельная коробка.

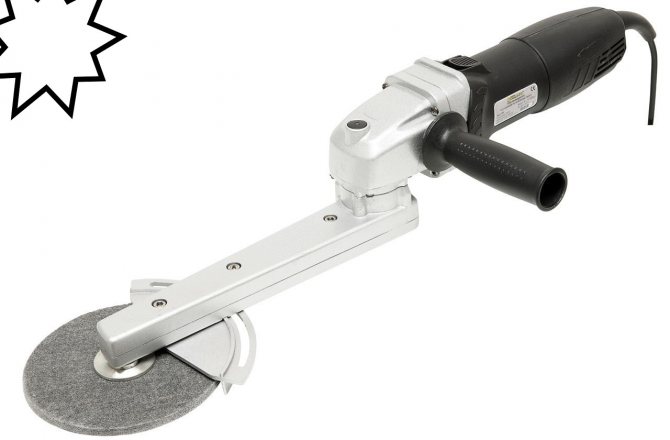

Приспособления: удлинители для болгарки

Для труднодоступных мест (там, где не подпустит к поверхности сам корпус болгарки) используется удлинитель для болгарки или адаптер.

Он может быть в различном исполнении и служить для улучшения работы кругом до труднодоступных мест.

Или являться основой для установки других сменных инструментов и уширения рабочей зоны. Удлинитель в форме небольшого вала легко укладывается в кейс для УШМ.

Назначение дисков и насадок

Круги для болгарки различаются по назначению на:

Отрезные диски

Самой частой задачей, выполняемой с помощью болгарки, является резка различных материалов. От того, какой материал необходимо будет разрезать, зависит и выбор материала инструмента.

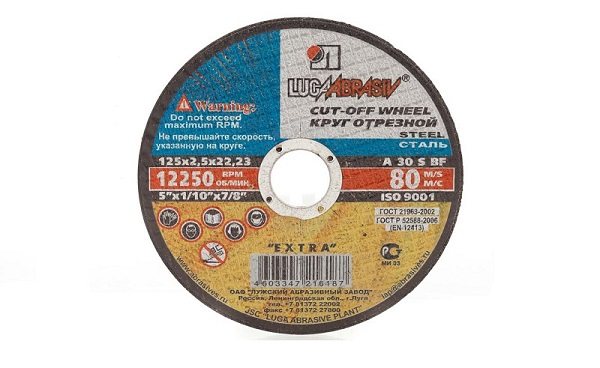

1. Резка металла. Отрезной диск по металлу изготавливается из кристаллического глинозёма корунда, а также из синтетического корунда, называемого электрокорундом. Основной цвет кругов для резки металлов – синий.

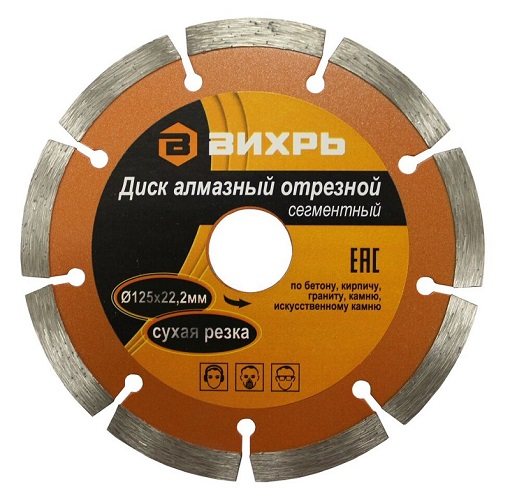

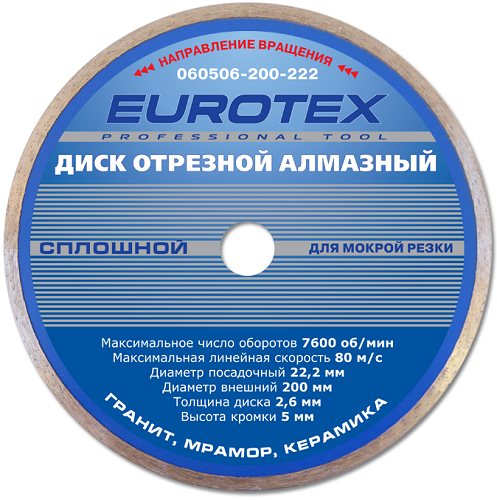

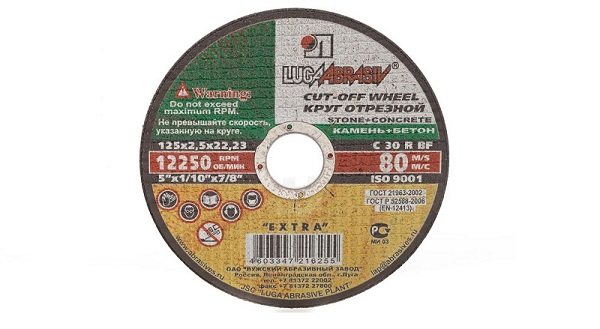

2. Резка камня и бетона. Для резки камня следует выбрать диск из другого абразивного материала – карбида кремния. Данный абразив с легкостью режет белый кирпич (силикатный) и шифер. Но чтобы разрезать красный кирпич, некоторые виды бетона или керамическую плитку, данный материал круга не подойдет. Диски для камня выпускаются зеленого цвета.



   Читайте также:  Лазерный уровень Pracnamu. Проверка точности дедовским методом.
3. Резка керамической плитки, красного кирпича, керамогранита и бетона. Для этих целей уже используют алмазный диск.



Читать также: Инвертор своими руками из компьютерного блока питания

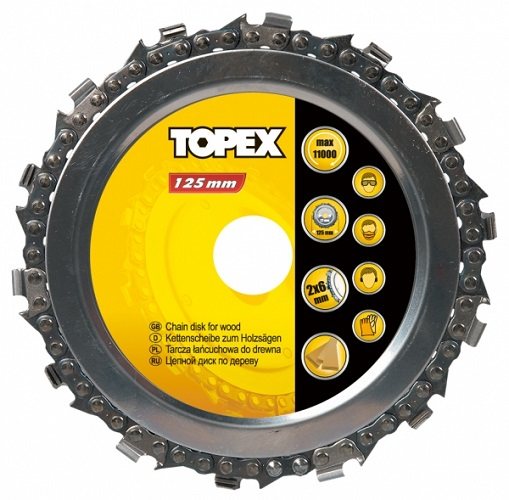

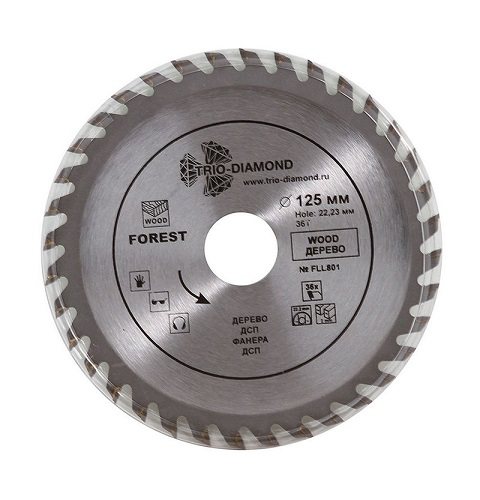

• Резка дерева. Хотя в продаже и имеются пильные круги по дереву, которые ничем не отличаются от дисков для циркульной пилы, лучше отказаться от их использования в целях безопасности. При работе таким инструментом пользователь часто получает тяжелые травмы из-за заклинивания, отскакивания, случайного соскальзывания инструмента и т.д.



Поэтому, если вы все же собираетесь использовать пильный диск по дереву, то следует придерживаться мер безопасности. На болгарке должен быть установлен защитный кожух и рукоятка, пользователь обязан одеть защитную маску или очки. Кроме того, нельзя резать данным инструментом материалы, не предназначенные для него.

Наиболее безопасными считаются диски по дереву, по торцу которых установлена цепь от бензопилы. В случае заклинивания инструмента, цепь остается на месте, а диск вращается вхолостую, что снижает вероятность травмирования пользователя.



Обдирочные

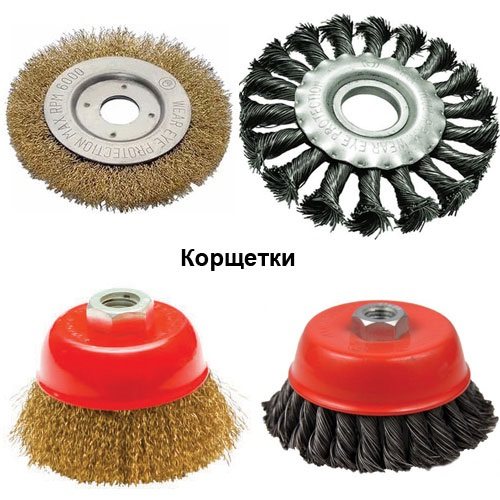

Если требуется снять слой краски или другого нанесения, а также ржавчину с какой-либо поверхности, применяются корщетки. Они бывают дисковые или в виде чаши со встроенной металлической проволокой.



Проволока в данных насадках может быть витой либо распущенной. Толщина ее также может быть разной. Чем толще проволока, тем для более грубой обдирки применяется обдирочный диск или чашеобразная насадка, и наоборот.

Шлифовальные

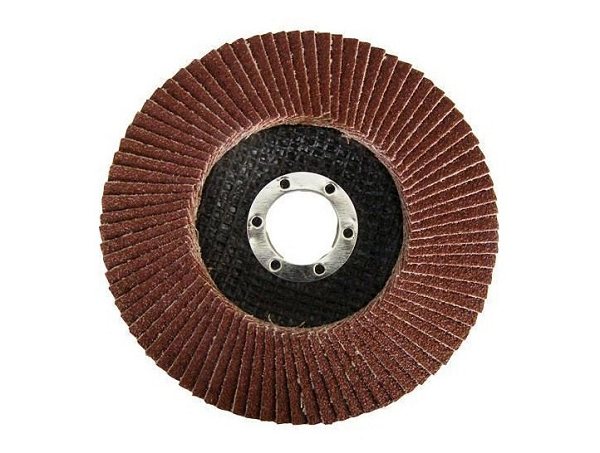

Для шлифовки и полировки различных поверхностей (металла, дерева, пластика и других) применяются шлифовальные диски и насадки. Часто для шлифовки применяется шлифовальный круг лепесткового типа. Состоит он из множества “лепестков”, сделанных из наждачной бумаги. Зернистость наждачной бумаги можно выбирать, исходя из требуемого вида обработки (чистовой или черновой).,

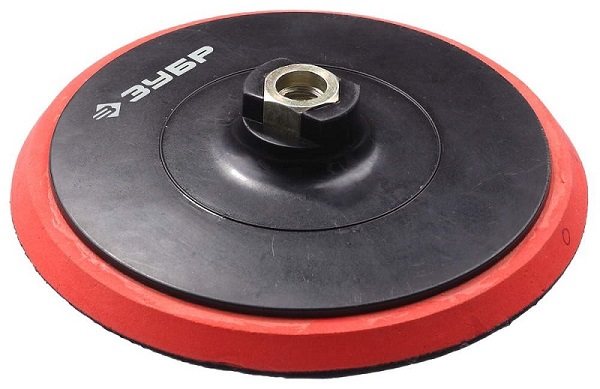

Также наждачка может крепиться к насадке с помощью липучки. Такой инструмент навинчивается на шпиндель УШМ.

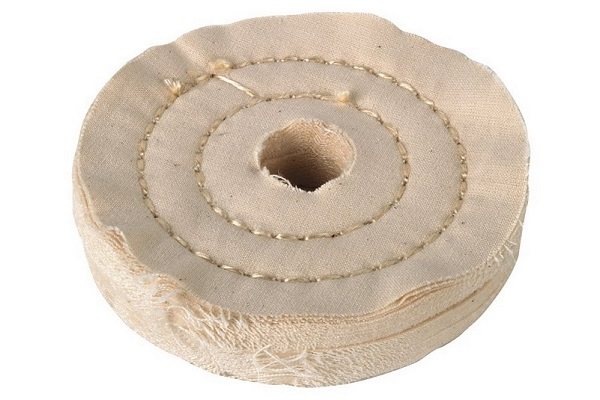

Для полировки поверхностей выпускаются специальные круги и насадки, выглядящие как подушки из войлока либо как диски из ткани.

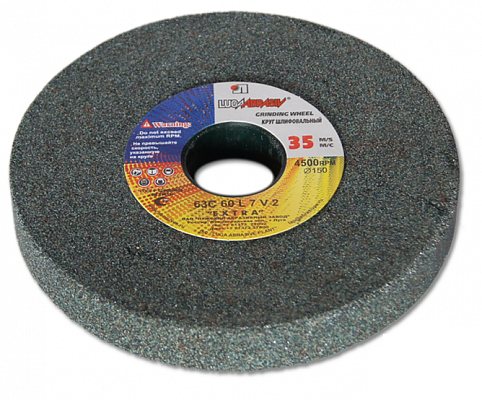

Заточные

Чтобы заточить инструмент, обычно применяются точильные станки (точила). Но если у вас нет последнего, но есть болгарка, то для нее можно приобрести заточной (шлифовальный) круг, которым можно легко заточить практически любой режущий инструмент.



Главное отличие заточных кругов от отрезных – это их толщина (не менее 5 мм).

Какая резьба на шпинделе болгарки?

Интересуюсь т.к. нужно через третьи руки( не всегда понимающие) объяснить токарю какую резьбу нарезать в патроне. И она у всех болгарок( в основном интересуют мелкие) одинакова?

Резьба везде одна и та же — М14 со стандартным шагом.

2IS Спасибо, а то я уже прикупил патрон на котором написано М12х2.5(пишу по памяти) вот я подумал про шаг, а М14 я штангелем померил!

2Peter M. Токарю можете сказать М14х2, этого будет достаточно, плюс длину.

to Peter M.> патрон на котором написано М12х2.5(пишу по памяти)

Должно быть М12*1.25 .

А там точно шаг 2 мм? Я точно знаю, что стандартный шаг для М12 1.75 мм, а для М16 — 2 мм, а вот для М14 не помню. Но то что у болгарки шаг М14 — стандартный, это точно.

2IS Только что специально резьбомером померял 100%. Болгарка мил AG9-125MX, резьбомер отечественный.

Dr.NO написал : 2Peter M. Токарю можете сказать М14х2, этого будет достаточно, плюс длину.

Еще раз спасибо за исчерпывающую информацию! Только говорить буду не я а женщина так что лучше будет все это написать на бумажке.

А еще такой вопрос для справки. Не рассыпется ли патрон от дрели при 10000 об. которорые развивает болгарка? А то я все это в большей степени затеваю чтобы использовать имеющийся гибкий привод с остнасткой от дремеля.

Peter M. Не боитесь впоследствии намотаться на этот трос?

М12*1.25 — это резьба мелкая (для автомобильных свечей), но и в 2 мм я что-то не очень верю, скорее всего должно быть — 1.75.

tsn написал : скорее всего должно быть — 1.75.

ее там нет, зато есть 2

Ну два так два .

Добрался до справочника. Стандартный шаг: М10*1.5, М12*1.75, М14*2, М16*2. Причем по ГОСТу М10, М12 и М16 — это первый ряд (предпочтительный), а М14 — второй ряд (есть еще третий ряд, там экзотика типа М11 и М15). Для свечей зажигания используется М14 с мелким шагом: М14*1.25 . Стандарт отечественных патронов для дрелей М12*1.25 .

tsn написал : М12*1.25 — это резьба мелкая (для автомобильных свечей), но и в 2 мм я что-то не очень верю, скорее всего должно быть — 1.75.

Dr.NO АБСОЛЮТНО ПРАВ на шпинделе УШМ резьба М14х2 (основная) А у автомобильных свечей (не знать стыдно) М14х1.25

Виноват, на счёт свечей — конечно же 14 мм, просто Иван написал М12*1.25 — я подумал, что он это к болгарке относит и тупо скопировал, обратив внимание только на шаг, а на диаметр не посмотрел .

есть еще третий ряд, там экзотика типа М11 и М15).

которые крутить надо ключами на 15 и на 20 Поубивал бы этих стандартизаторов. Ключи на 5.5, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19, 20, 21, 22, 24! Семнадцать разновидностей, и все встречаются, все надо иметь Уполовинить бы этот ряд. Извините за офф

Peter M. написал : Не рассыпется ли патрон от дрели при 10000 об. которорые развивает болгарка?

Нет конечно. Сам лично проверял.

2Serg Спасибо, именно Вашего ответа я и ожидал! Теперь вопрос снимается, можно со спокойной душой обращаться к токарю.

Нарезал резьбу?? Как за эти годы показал себя инстркмент?? Тоже буду отдавать патрон токарю, для нарезки резьбы.

говорят люфтяет патрон слегка, сделать аналог фрезера по дереву не получится. Вместо угловой дрели болемене есть у меня болгарка с родной резьбой М12*1.25 вот там посмотрю, но пока руки не дошли

Crazyalone написал: говорят люфтяет патрон слегка

Переходник нужно точить. И делать должен умный токарь. -В болванке нарезается резьба внутренняя, под шпиндель болгарки. -Вытачивается резцом резьба, плотно наварачивается болванка и вытачивается наружная, под патрон. Вот так бить не будет.

Разбираюсь во всём — собираю не всё.

Суть идеи в том, чтобы поставить патрон на болгарку и сверлить в неудобных местах за счет малой длины. Все переходники мимо совершенно. проще купить дрель или фрезер сразу. Внутренняя резьба под шпиндель прекрасно и в патроне нарезается, там проблема в том, что у метрической резьбы допуски не как у той мелкой, на которую накручивают патроны и цанги. просто потому что она рассчитана на разборный крепеж, который может подвергаться коррозии. И должен все равно откручиваться-закручиваться. Слишком плотно сделанная резьба просто не полезет в этом случае.

Выбор УШМ (болгарки)

• Участник
• Cообщений: 155

• Город: Барнаул

Если бы указывали толщину отрезного, с которым вырвало, то было бы интереснее.

Что у меня закусывало 1,6 мм (230 мм), просто небольшой рывок и болгарин завибрировал.

Любители резать 3 мм кругами мне не понятны. Ну, да — круг дольше ходит, можно довольно агрессивно корректировать линию реза. Но при этом либо насилие над болгарином, либо 2,5-киловаттные монстры с огромными моторами нужны. А вследствие закусывания — вот такие полёты.

• 1

Резьба шпинделя м14 что это значит

Эта нехитрая операция иногда ставит в тупик даже опытных слесарей или пользователей болгарки. Причина в том, что диск фиксируется специальной гайкой. На гайке имеется 2 или 4 отверстия, в который вставляется специальный ключ. Этот ключ всегда прилагался при покупке болгарки. Возможно, он и сейчас входит в комплекты.

По инструкции к болгарке надо нажать на фиксатор, который расположен с обратной стороны редуктора. Когда вал зафиксируется, специальным ключом надо открутить гайку и поменять диск. Но трудно раскрутить гайку, если ее не зажало. А зажимает ее с такой гайкой почти всегда. Попытка открутить диск приводит к поломке фиксатора за редуктором.

Какой выход из проблемы предлагается специалистами и любителями + (Видео)

• Устанавливать под гайку прокладку из газеты;
• Установить под гайку прокладку из пластиковой бутылки;
• Заменить гайку гайкой другой конструкции.

Что собой представляет прокладка из газеты. Это бумажная шайба по размерам гайки. Она надевается на установленный диск, а сверху накручивается гайка. Эта бумажка была точкой преткновения, потому что инспекция по технике безопасности всегда вещала о вредности такого решения.

Таким же образом относятся представители органов техники безопасности и к установке прокладок из любых других материалов:

• Картона;
• Паронита;
• Прокладки из различных пластиков;
• Прокладок из резины различной толщины.

Но есть решение, которое не противоречит и требованиям техники безопасности, и позволяет нормально устанавливать и снимать диск. Это специальная гайка, которая состоит из двух элементов – гайки и прижимной шайбы. Применение такой гайки не требует никаких подкладок, потому что с ней диск не заклинивает.

Основные характеристики болгарок

Мощность.

Для бытовой машины параметр не принципиальный. Но чем больше мощность, тем больше плата за электричество и пробки «вылетают».

Мощная болгарка нужна при строительстве – штробить стены, резать кирпич, гранит, толстою плитку. Мощные машины нужны профессионалам для быстрой и качественной работы. При прочих равных условиях (цена, бренд, вес и т.д.) машины с повышенной мощностью более предпочтительны. Фактор мощности учтён в рейтинге

«Для чего нужно знание мощности, которое вы пытаете? Вот у меня есть две болгарки. Большая и малая, у кого какая мощность забыл, давно-работают потому что.»

«Есть у меня две болгарки под 125 диск : макита 710 ватт и деволт 1400 ватт, работая этими болгарками не могу понять отличия в мощности . 710 ватт пилит точно также как и 1400 ватт. Задавить 710 ватт я не смог ни отрезными дисками ни зачистными — хотя конечно и не очень старался.»

Обороты (частота вращения)

Максимальные обороты шлифмашины (угловая скорость в об/мин) и линейную скорость круга при этих оборотах (м/сек.) нужно знать наизусть и без запинки. Их необходимо учитывать из соображений техники безопасности при выборе абразивных кругов.

Текст видео

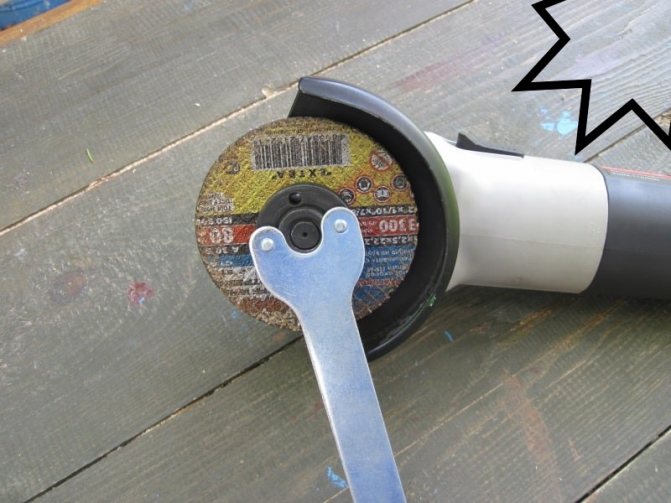

Каждый кто работал с этим электроинструментом – болгаркой, наверняка сталкивался с проблемой заклинившей гайки, с помощью которой проводится затяжка абразивного диска. Обычно это происходит при работе, в тот момент, когда диск зажимает в детали, он останавливается или разрушается, а двигатель болгарки все еще вращаясь, с силой затягивает гайку.

В дальнейшем приходится мудрить, так как гайку стандартным ключем, практически не открутить. Решают проблему по разному, у всех свои способы и секреты, давайте поделимся. Поделюсь первым, надежным и простым способом откручивания заклинившего диска на болгарке. Для начала следует определится в какую сторону откручивать, в зависимости от настройки болгарки для резки от себя или на себя, определение по часовой и против не подходит. Проще запомнить, что гайку следует откручивать в сторону вращения диска!

Читать также: Ручное точило для ножей

Ну и сам способ, для этого понадобится газовый ключ и зажав им гайку – откручиваем.

Необходимо знать что иногда не рассчитав силы можно сломать стопор, блокирующий диск. Чтобы этого избежать, потребуется 2 газовых ключа или струбцины, ломаем остатки диска, и одним ключом держим шайбу находящуюся за диском, другим отвинчиваем гайку. Есть еще способ, но это наверно для самых тяжелых случаев: заблокировать диск кнопкой и наставив на гайку перфоратор в нужном направлении, включит в ударном режиме. Перфоратор будет бить и тем самым открутит гайку. Рекомендую перед затягиванием гайки подкладывать под нее бумажную прокладку, хотя не обязательно бумажную, можно например из жести. С ней меньше шансов что после заклинивания диска гайка заклинит, точнее она не клинит, а сильно затягивается.

Производители например интерскол комплектуют свои болгарки подобными прокладками.

Но конечно приобретение составной гайки поможет навсегда избавиться от проблемы обсуждаемой в данной теме. Надо просто нагреть немного гайку газосваркой и она открутится от руки.Надо просто нагреть немного гайку газосваркой и она открутится от руки. Спасибо, возьму способы на заметку. Я сам сталкивался с этой проблемой, круг в болгарке зажало так, что она улетела в сторону, а диск разлетелся на куски. Как я не пытался открутить, не получалось. И ключ сломал и кнопку, и в конце концов ножовкой по металлу распилил гайку. После просто купил новую гайку. Признаюсь после того случая стал побаиваться эту дурмашину. Большая болгарка (230 круг) у меня улетала не раз, один раз даже налету свой провод перерезала в полете.

Методы раскручивания, если диск заклинило

Что делать, если прижимной фланец заклинило? Эта неприятность, когда закусило гайку, часто происходит, если во время работы с толстыми и прочными материалами инструмент заклинило в заготовке. При этом абразивный круг часто ломается, а продолжающий вращаться шпиндель туго затягивает прижимной фланец. Чтобы раскрутить болгарку, если зажало диск, существует несколько способов.

С помощью газового ключа

Данный способ считается не совсем безопасным, поскольку можно сломать стопор, хотя в большинстве случаев, открутить гайку удаётся. Чтобы не сломать фиксатор шпинделя, не прилагайте к газовому ключу больших усилий. Конструкция фиксатора рассчитана на усилие, прилагаемое стандартным ключом.

Открутить чрезмерно зажатый фланец можно с помощью 2-х газовых ключей. Для этого обломайте торчащие концы абразивного круга плоскогубцами, чтобы можно было добраться первым газовым ключом к нижнему фланцу. Далее, зажмите оба фланца ключами и поворачивайте их в противоположных направлениях (с учетом того, какая резьба на шпинделе — правая или левая).

Разборка редуктора

В случае, когда фиксатор сломан, чтобы снять инструмент с угловой шлифмашины, придется разбирать редуктор. Отломайте с помощью плоскогубцев края оставшегося абразивного круга, чтобы можно было подобраться к болтам, удерживающим крышку редуктора. После этого открутите крепеж и откройте редуктор. Крышка извлечется вместе с валом-шестерней. Далее, этот вал следует зажать в тиски, предварительно проложив между стальными губками алюминиевые прокладки, и с помощью газового ключа открутить фланец (не забудьте определить направление откручивания).

Нагрев гайки

Гайку можно нагреть при помощи газовой горелки, строительного фена или паяльной лампы. Нагретый фланец обычно получается открутить стандартным ключом для болгарки.

Стачивание заклинившего круга

Если после применение первых 3-х способов гайка не откручивается, то оставшийся абразивный круг между фланцами можно сточить. Чтобы сделать это, выполните следующее.

1. По максимуму уберите плоскогубцами остатки круга по краям гайки.
2. Зажмите в тиски кусок листового железа такой толщины, как и сам диск, включите болгарку и сточите остатки круга о торец листового железа.

Вместо железа можно зажать в тиски кусок абразивного круга. В таком случае стачивание остатков инструмента между фланцами произойдет быстрее, и гайку можно будет открутить от руки.

Но применение неподвижного абразивного круга требует большой аккуратности, ведь при стачивании остатков инструмента можно повредить геометрию фланца. Если это случится, придется торцевать гайку.

Использование проникающей смазки

Обильно полейте место соединения фланца с валом жидкостью WD-40. Она имеет свойство проникать в межрезьбовые пространства и мелкие щели. После нанесения жидкости подождите около 5 мин и попробуйте открутить крепеж стандартным ключом.

Читать также: Расчет прогиба балки на двух опорах

С применением перфоратора

Некоторые владельцы болгарок в ситуации, когда заклинило прижимную гайку, устанавливают в перфоратор насадку “зубило” или “отбойный молоток”, вставляют ее в отверстие фланца под углом и включают режим отбойного молотка без вращения. Соответственно, кнопка стопора должна быть нажата. Достаточно всего пары несильных нажатий перфоратором (чтобы не сломать фиксатор вала), и гайка начнет проворачиваться.

Разрезать прижимной фланец ножовкой

Данный способ можно назвать радикальным, поскольку придется покупать новый крепеж, и применяется он, если гайка не откручивается никакими другими методами. Чтобы распилить фланец, зажмите кнопку стопора, чтобы вал не вращался, и, применяя ножовку по металлу, разрежьте крепежную гайку.

Главные рабочие свойства болгарки нужно рассматривать в последующих направлениях: поперечник рабочего диска, мощность электродвигателя, частота вращения и вес инструмента. Последняя черта играет важную роль правильно подобрать болгарки и находится в зависимости от поперечника диска, от которого, когда, зависят и другие рабочие свойства болгарки. Ведь понятно, что чем не просто диск будь он по металлу, по дереву либо бетону, тем чем просто он во время работы будет подвергаться силе трения, которую должен преодолеть электродвигатель и инструмента.

Чтоб свести на нет нашему клиенту остается потенциальные случаи травмирования во время работы с болгаркой нужно чтоб заводские свойства, обозначенные на корпусе инструмента превосходили подобные обозначения, нанесенные на избранный вами тип диска. Для простоты понятия возьмем очень всераспространенный диск по металлу поперечником 125 мм и пользующуюся популярностью модель болгарки (угловой шлифовальной машинки) компании BOSCH.

Технические свойства УШМ DeWALT

Изучаем способности УШМ BOSCH, которые указаны на бирке корпуса как еще его называют в техническом паспорте: мощность 2000 вт, обороты мотора 6500 об/мин, питание от сети 220 В, рассчитан на диск поперечником 230 мм, резьба на шпинделе М 14. Сейчас берем обычный отрезной диск по металлу поперечником 125 мм где указаны допустимые обороты 12250 об/мин, размеры диска и линейная скорость 80 м/с.

Маркировка диска MAKITA, на которую нужно уделять свое внимание

Изначально, что остается сделать нашему клиенту понятно: допустимая угловая скорость диска в 1,9 раз превосходит наивысшую угловую скорость шпинделя болгарки – это значить что есть вариант без опасения воспользоваться данным отрезным диском по металлу.

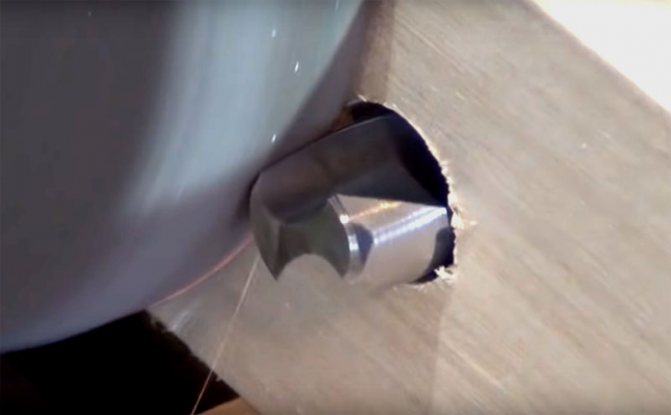

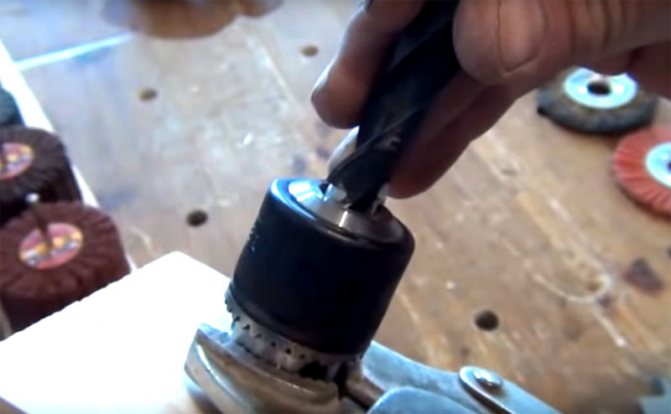

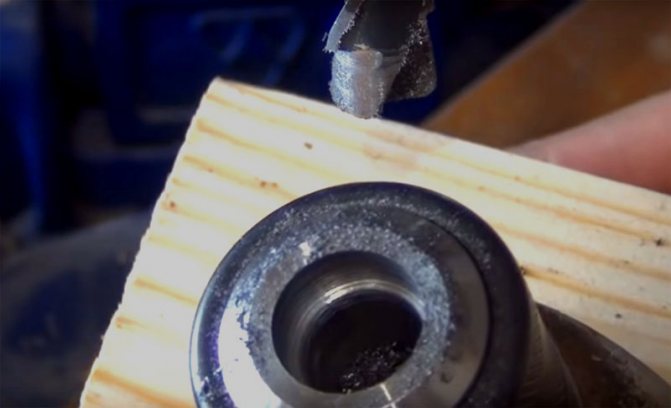

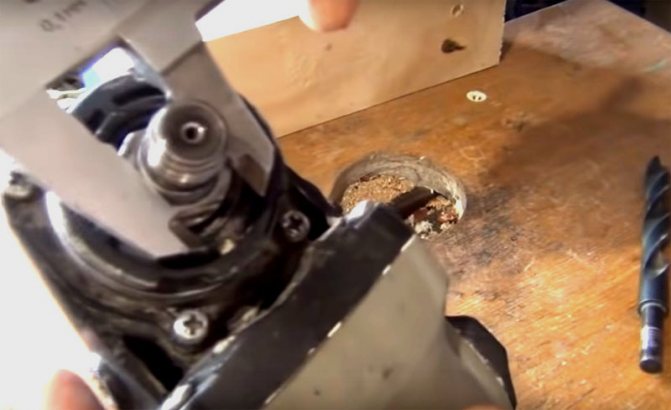

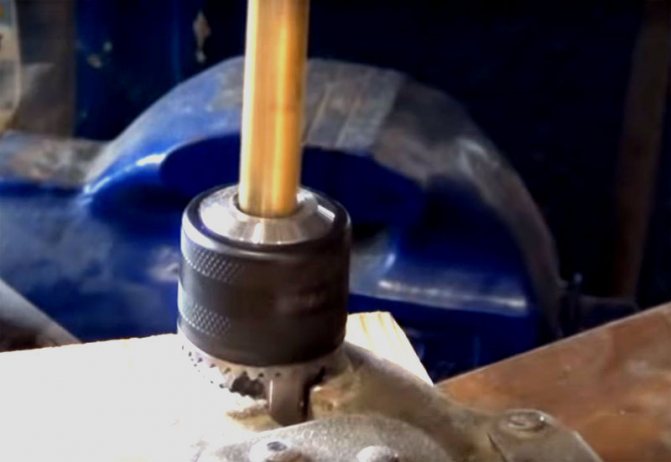

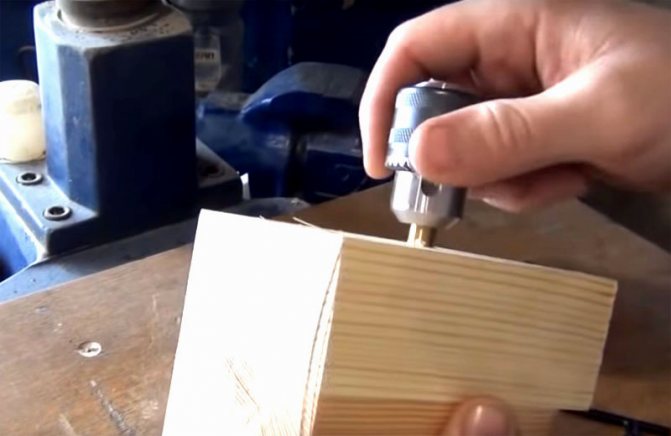

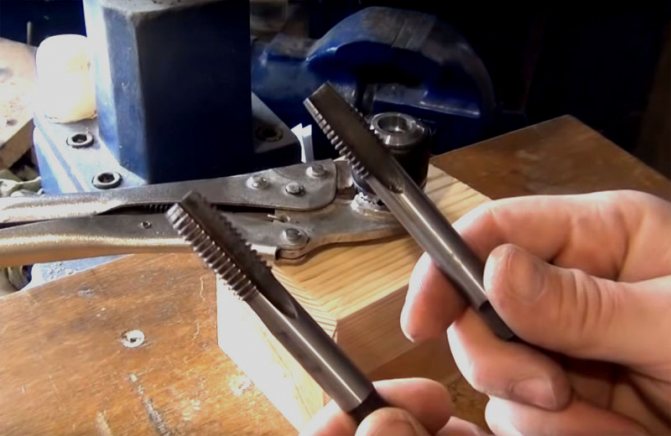

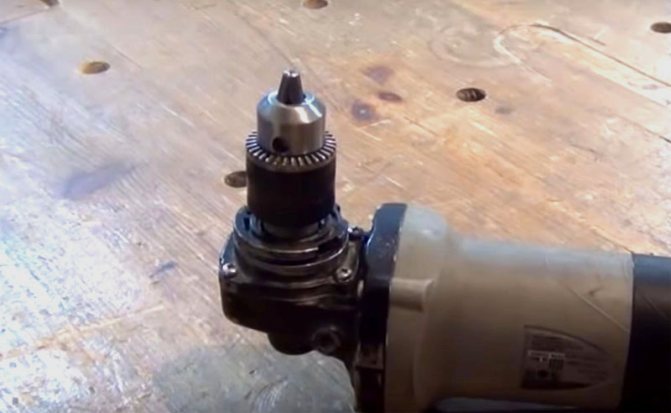

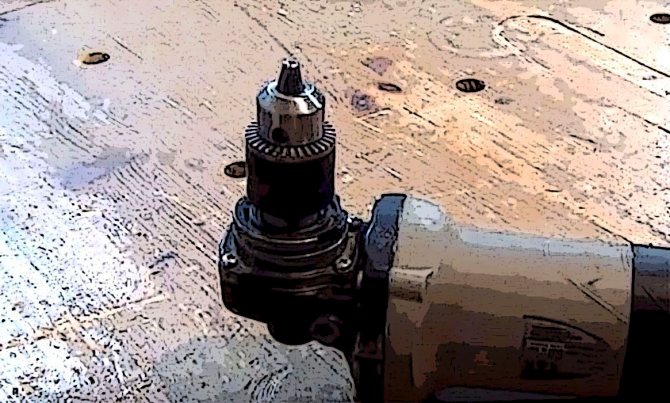

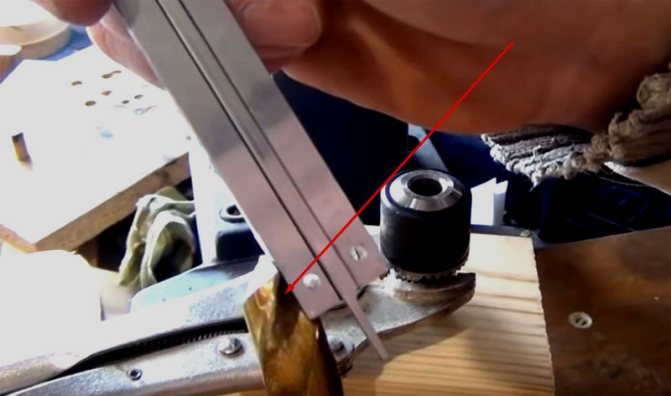

#лучшедома. Как сделать патрон на болгарку без токаря

На чтение: 5 минут Нет времени?

Использование лепестковых насадок очень удобно, если вам нужно отшлифовать сложную по форме поверхность. Такие насадки имеют два основных типа: диск и круг. Диски используются для болгарки и крепятся на ней стандартным способом. А круги – это насадки на дрель со штырём для фиксации. Оба этих варианта очень востребованы в различных работах, такие насадки долговечны и работают до полного истирания. Но работа такой насадкой на дрели не очень удобна из-за положения лепестков, приходится держать инструмент боком, что мешает обзору. С болгаркой всё намного удобнее. Но закрепить круг на болгарку невозможно из-за отсутствия соответствующего креплению патрона. Патроны есть в продаже, но подобрать их к болгарке непросто, подходящие экземпляры крайне редко можно найти. Возможно заказать подгонку патрона токарю, но вот автор YouTube-канала StoDel_56 на собственном опыте продемонстрировал, как можно обойтись своими силами в переделке патрона. Возможно, и вам будет интересен этот опыт.

Читайте в статье

Переходник для установки зажимного патрона на УШМ

Угловая шлифовальная машина (болгарка) стала неотъемлемой частью как домашних мастерских, так и крупных предприятий. Это не удивительно. Высокая производительность, широкий функционал, высокое количество оборотов на шпинделе и сравнительно небольшой вес сделали УШМ лидером по обработке металла и других материалов.

Но прогресс не стоит на месте. Новые приспособления для расширения возможностей девайса постоянно появляются в продаже. Один из таких адаптеров позволяет установить зажимной патрон на болгарку. Что из этого получится и как безопасно использовать такой инструмент, предлагается рассмотреть более подробно в контексте данной статьи.

• Устройство переходника
• Установка патрона на болгарку
• Что надо знать о болгарке для использования ее совместно с патроном
• Сферы применения угловой шлифовальной машины
• Техника безопасности

Что потребуется для переделки

Переделать патрон под болгарку без токаря непросто, но в принципе возможно. Сразу нужно отметить, что точность при ручной переделке будет неидеальной и нужно будет ещё потратить время на подгонку и шлифовку.

ФОТО: YouTube.com Для переделки лучше взять патрон для свёрл 1,5-10 мм с посадкой на конус В12 – это оптимальный вариант, нужно просто его рассверлить и нарезать резьбу для крепления насадок

Из инструментов вам потребуется дрель на стойке со свёрлами разного диаметра. Приготовьте куски бруса для фиксации патрона в процессе работы.

Плюсы и минусы быстрозажимных гаек

Быстрозажимные гайки для болгарок обладают следующими преимуществами:

1. Производством занимаются только известные компании – количество подделок минимально.
2. Монтаж выполняется до полной фиксации круга с небольшим моментом затяжки.
3. После выполнения работ гайка легко снимается руками или ключом, практически без усилия.

Помимо высокой стоимости при «закусывании» круга в процессе работы для демонтажа гайки необходимо приложить значительные усилия. В запущенных случаях приспособление может прийти в негодность.

Передовые производители уже работают над устранением проблемы. Оптимальным решением считают использование специального упорного подшипника, который препятствует самопроизвольному закусыванию гайки.

Расточка патрона под болгарку

Чтобы работать с патроном, его нужно надёжно зафиксировать. Для этого потребуется кусок бруса и сверло.

ФОТО: YouTube.com Сверло нужно посадить в центр бруса так, чтобы оно держалось в нём намертво. Для этого сначала просверлите примерно на глубину 2,5 см, а потом продолжайте сверлить, с силой вдавливая сверло в поверхность. Оставьте на поверхности кончик в 3 см

ФОТО: YouTube.com Теперь можно надеть патрон на этот штырь и прочно зафиксировать его

ФОТО: YouTube.com Патрон должен не только держаться на штыре, но и не крутиться на нём, если он крутится, используйте дополнительные зажимы

ФОТО: YouTube.com Для расточки патрона возьмите сверло на 12 мм и заточите его кончик так, чтобы передний угол был немного отрицательным. Это нужно для того, чтобы сверло скоблило поверхность патрона

ФОТО: YouTube.com Расточите отверстие в патроне на сверлильном станке

ФОТО: YouTube.com Следующее сверло должно соответствовать диаметру шпинделя

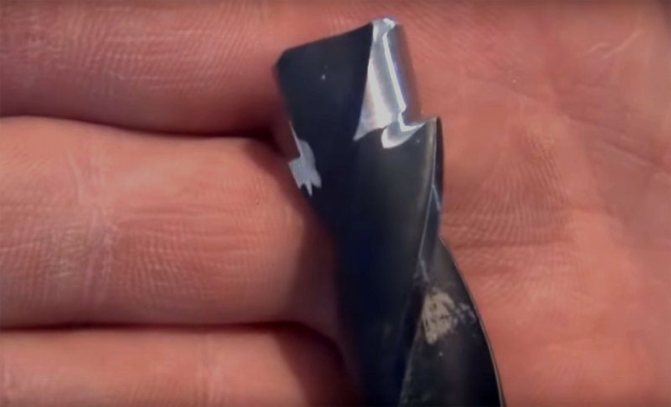

ФОТО: YouTube.com Сверлу большого диаметра нужно придать такую форму, чтобы его кончик заходил в отверстие патрона, выступая в роли направляющего

ФОТО: YouTube.com Две режущие кромки сверла сделают расточку под шпиндель болгарки

ФОТО: YouTube.com При расточке важно строго соблюдать направление, чтобы не получилось перекосов

ФОТО: YouTube.com Вы получите посадочное гнездо, соответствующее размерам вашей болгарки

ФОТО: YouTube.com В патроне нужно нарезать резьбу, используйте метчики первого и второго номеров. Для смазки автор рекомендует использовать льняное масло

ФОТО: YouTube.com Резьба готова, значит, можно провести ходовые испытания изделия

ФОТО: YouTube.com Нужно отметить, что патроны на небольшие болгарки найти немного легче. Трудности возникают именно с диаметром М14. Можно поискать переходники, но это долго и хлопотно

Дополнительные опции болгарок

Быстрозажимная гайка

Дополнительная опция болгарок. Позволяет вручную быстро и надёжно фиксировать диск без использования инструмента. Наличие быстрозажимной гайки облегчает работу с болгарками и учтено в рейтинге

Самая технологичная болгарка УШМ 125 по версии TEXAZMA.ru

«Очень удобная вещь. Пользуюсь болгаркой (DE WALT) с такой шайбой года два. Принцип её действия как на грифе штанги. При фиксации круга работает своеобразная трещотка (прижимаем по резьбе и прокручиваем 13 оборота в зажим). Так называемая быстрая фиксация. При извлечении круга, пальцами отжимаем лепестки фиксатора, и гайка откручивается в 3-4 оборота.»

«Если нужна частая смена, к примеру, отрезного и обдирочного кругов — ну да, там эта фигня может быть удобной. Но на деле обычно работа строится по конвейерному принципу даже в любительских условиях — сперва отрезы, потом шлифовка/ снятие заусенцев/ зачистка сварки и т.п. Иначе говоря, эта гайка — вброс маркетологов … для болгарки в бытовых/гаражных условиях, как правило, в этом необходимости нет… Так что коллегам-самоделковым посоветовал бы на эти 800 рублей, что стоит гайка, купить отрезных кругов Продуктивнее в итоге будет…»

«У меня стоит гайка AEG (с откидывающимся язычком), так вот, без вспомогательных средств её открутить обычно проблематично. Причём заявляется, что её надо просто накрутить рукой и опустить язычок. На практике она после этого дозатягивается при резке так, что даже плоскогубцами открутить тяжело. Поэтому всегда затягиваю, тогда открутить потом проще.

Система гашения вибрации , автобалансир

Особенно актуальна при длительной работе и для профессиональных машин. Благодаря специальной системе, состоящей из резинок и амортизаторов, внутри корпуса, от электродвигателя и редуктора на корпус болгарки передаётся меньше вибрации.

Система гашения обеспечивает плавную работу инструмента и снижение вибрационной нагрузки до 50%. Автобалансир представляет собой муфту, внутри которой помещены шарики, погруженные в масло. При вращении они группируются нужным образом, смещая центр тяжести и устраняя вибрацию, что позволяет замедлить износ диска, а работу делает приятнее.

Эта опция облегчает работу со шлифовальными машинами и снижает риск возникновения вибрационных заболеваний, поэтому учтена при оценке качества болгарок в рейтинге

Виброручка

спасёт Вас от виброболезней (побледнение и омертвение пальцев). Для бытовых машин не имеет принципиального значения, но с виброручкой работать приятней. Для длительной или постоянной работы, особенно тяжёлыми машинами, выбирайте болгарки с виброручками.

«Виброручка от AEG 419390 WS 9-125 для меня заметно снизило вибрацию от болгарки.

Дискомфорт пропал, теперь вибрация в ручке явно не чувствуется, только на корпусе.»

«Вроде виброручка фигня — болт с прорезиненной пластмассой, а разница есть у разных

Предохранительная муфта

Позволяет предотвратить обратный удар и разрушение круга при его заклинивании, а также защитить двигатель от перегрузки. В основу работы положена механика муфт скольжения или центробежных муфт. Цель одна – разорвать или сильно уменьшить связь между приводом и шпинделем машинки при внезапных перегрузках.

Наличие предохранительной муфты сберегает Вашу жизнь и здоровье, продлевает ресурс шлифовальных машин и учитывается в рейтинге

Защита от непреднамеренного пуска

Защита от непреднамеренного включения предотвращает самопроизвольный запуск инструмента после прерывания подачи тока

Актуальна в местах с частыми и непредсказуемыми отключениями электроэнергии. Блокирует неожиданное включение инструмента. Чтобы продолжить работу, инструмент придется включить повторно.

Защиту от непреднамеренного пуска проверить легко:

• Включаете в розетку,
• включаете клавишу питания
• выдергиваете вилку из розетки — ушм остнановилась
• вставляете вилку в розетку снова — ушм не должна заработать
• выключаете клавишу питания и включаете снова -ушм должна заработать.

Наличие защита от непреднамеренного пуска убережёт Вашу жизнь и учитывается в рейтинге

Ограничение пускового тока (плавный пуск)

Необходим, чтобы инструмент набирал обороты постепенно. Смягчает рывок и скачок напряжения при пуске. При высокой мощности углошлифовальной машины она просто необходима. Наличие плавного пуска поможет избежать неожиданного рывка при включении инструмента, поможет предотвратить преждевременный износ его механических и электрических узлов и учитывается в рейтинге

Поддержание постоянного количества оборотов

Важно при выполнении трудоёмких задач. Поддержит обороты на постоянном уровне, когда диск испытывает дополнительное сопротивление материала Обороты при нагрузке заметно падают, а ток, подаваемый на мотор, растёт. Константная электроника позволяет поддерживать производительность инструмента. Система распознает падение оборотов и подключает резервы мощности, увеличивая крутящий момент и сохраняя до 99% оборотов.

Помните, что резервы мощности ограничены, а с очень сильным нажимом и константная электроника не справиться, поэтому перегружать инструмент в любом случае не стоит. Если заклинивание все же произойдёт, то из рук машину будет вырывать мощность, большая, чем заявленная.

Электронная регулировка числа оборотов

Даёт возможность устанавливать оптимальный режим для работы с тем или иным материалом, позволяет не жечь дерево отрезным диском, делать нелинейную распиловку керамической плитки, шлифовать пластик или лакокрасочные покрытия.

При уменьшении оборотов необходимо помнить, что регулировка у УШМ электронная, а не механическая, поэтому на низкой скорости мотор перегреть гораздо легче, чем на максимальной. Особенно это касается маломощных машин. Низкая интенсивность нужна нечасто, но в некоторых случаях, без неё не обойтись.

Какая резьба на болгарке?

Показать оптовые цены

• Условия оплаты и доставки
• График работы
• Адрес и контакты

Патроны дрелевые – зажимные для УШМ с резьбой М-14 (для «болгарки») на шпиндель М- 14, на все модели и виды «болгарок», устанавливается без всяких переходников напрямую, абсолютно нет никакого биения, центровка идеальная. Очень полезная универсальная вещь которая должна быть у каждого мастера в арсенале и хозяйстве (абсолютно новые, промышленного производства). Цена 770 рублей. В патрон зажимаются все виды свёрл и фрез от 1 мм до 13 мм, и множество других различных видов насадок для дрелей. С таким патроном «болгарка» превращается в дрель, в угловую дрель, в гравер и даже в фрезер. Благодаря такому патрону, существенно расширяется функционал вашей УШМ. В инструментальных магазинах таких патронов в продаже пока ещё нет, не найдёте – ПРОВЕРЕННО.

ВНИМАНИЕ. У простых патронов для дрелей – посадочные отверстия и резьба никогда не подойдут на «болгарку» . Резьба у патрона должна быть именно М-14

Спешите заказать этот товар уже прямо сейчас, представленные патроны на УШМ быстро разбирают, наличие может быть временно ограниченно (Положите этот товар сразу в корзину нажав кнопку КУПИТЬ)!

Цена 770 рублей .

Звоните и заказывайте в любое время.

Телефон :

Отправляем в любой регион.

быстрозажимная гайка для болгарки

думаю нужно оно мне или нет. кто что посоветует. сколько это чудо стоит и как выглядит.

Думаю не нужна

Сам хотел одно время. Но поскольку и без неё всё нормально получается, то нафига?

Мне нравится. И откручивается без проблем. Но отдельно искать — не знаю. Дорого и хлопотно. Просто 2 раза выбирал модели УШМ с такими гайками в комплекте. Вот Бошевская:

EvgenG написал : думаю нужно оно мне или нет. кто что посоветует.

Если вам часто необходимо переставлять круги на болгарке — тогда, применяя SDS-Clic гайку, будете быстрее выполнять эту операцию.

EvgenG написал : сколько это чудо стоит и как выглядит?

СтОит не дёшево, но оно того стОит. .

Тоже хочу подписаться на тему,может кто подскажет про быстрозажимную гайку по разумной цене,китай или не рвачей,т.к. думаю что она вещь желательная при возможном клине,с отворачиванием после разрыва уже сталкивался,а метабовская Quick на малой только для нее родимой подходит.Как китайские гайки в работе,а то я в магазине попробовал одну за 400р. и что-то работы пружины не почувствовал,дубовая совсем.

По-моему, здесь на форуме писали про гайку от АЕГ. Отзывы были самые положительные. По возможностям она явно лучше Бошевской, которая у меня была при покупке УШМ в комплекте. На рынке видел ее за 450 рублей. Так что если брать гайку отдельно, то лучше АЕГ.

AEG содержит муфту, которая при заклинивании диска, предотвращает обратный удар. Так что она лучше всех, если нет KBS

FIXTEC: Замена диска за считанные секунды без дополнительных приспособлений.12 секунд на замену диска.Встроенная предохранительная муфта для повышения безопасности оператора.Узкий профиль — толщина всего 8 мм,позволяет использовать в работе большую поверхность диска.Совместима с углошлифовальными машинами всех производителей, имеющими стандартную резьбу шпинделя М 14.Рекомендуется использовать на машинах с диаметром диска до 230 мм.- Это с офсайта.Сам соблазняюсь такой,вопрос где найти и в цене.У меня бош 2.4квт с плавным пуском ,но без защиты от клина,страшилок начитался тут выше если на этой гайке зеленая полоска есть,то я ее виделт.к. на той тоже была перекидной флажок,но менегер сказал макитовский,а название я не запомнил,цена 1560 р. вроде,за бош 1380р.,если бы АЕГ за 450р.,то в самый раз.Будем искать.

давайте цены писать в баксах а то ни вам ни нам нипанятна.

у меня аег и бош бысторозажимные гайки. одна работает, вторую украли вместе с болгаркой. После потери я еще несколько болгарок приобрел . и вот сейчас по прошествии некоторого времени я могу сказать что ключ примотанный изолентой к сетевому шнуру более удобней и универсальнее. Врядли я теперь пойду в магазин и куплю быстрозажимную гайку. А уж тем более врядли поставлю ее на 230 болгарку. Но это нужно попробовать . большого восторга от быстрозажимных гаек лично у меня небыло ( ну может был вначале потом быстро пропал).

kansf.narod.ru написал : сейчас по прошествии некоторого времени я могу сказать что ключ примотанный изолентой к сетевому шнуру более удобней и универсальнее.

И в чем же выражается удобство и, особенно, «универсальность» примотанного к кабелю ключа? Хоть намекните, а то теряюсь в догадках. Например, у одной из моих УШМ ключ вообще встроен в дополнительную рукоятку, но я почему-то им не пользуюсь — АЕГшная фикстек как-то сразу отбила охоту делать лишние телодвижения.

kansf.narod.ru написал : Врядли я теперь пойду в магазин и куплю быстрозажимную гайку. А уж тем более врядли поставлю ее на 230 болгарку.

Надеюсь, не по меркантильным соображениям? Хотелось бы конкретики. Bosch SDS-clic я подарил нашему сварщику (230мм УШМ он пользовался ежедневно) — больше елозящего на кольце по шнуру ключа я у него не видел.

Что собой представляет прижимная гайка?

УШМ – это удобный, транспортабельный и надежный инструмент, предназначается для разрезания и шлифовки каменных, керамических, металлических и иногда древесных поверхностей. Работа с углошлифовальной машиной лишь со стороны смотрится относительно незамысловатый и понятной, на практике она требует определенных способностей и знаний. Используя болгарку, специалист обязан быть максимально осмотрительным и сосредоточенным. Если не придерживаться установленных правил безопасности и технологий работы, то различные травмы вам обеспечены. Не следуя требуемым мерам предосторожности, работник может сделаться калекой на всю жизнь.

Разумеется, разрабатывая любую из модификаций болгарок, компании-производители стремятся максимально подстраховать пользователя при эксплуатации инструмента, но следует и самим пользоваться осторожно с механизмом и иметь понятие о его определенных свойствах. Очень значимый аспект при выборе угловой шлифовальной машины – тип прижимающей крепежной детали, поставленной на ней.

Этот небольшой компонент конструкции вполне может «даровать» несколько минуток (это при самом хорошем раскладе), а при неблагоприятных условиях – и 30 минут «страданий», сопряженных с ее отвинчиванием. Следовательно, до того, как приобрести УШМ нужно заострить внимание на таком, казалось бы, незначительном элементе, как гайка.

Купил себе супер гайку для болгарки, оказалась учень удобная вещь. Стало интересно и я разобрал гайку посмотрел что у неё внутри, внутри оказался сложный механизм фиксации гайки . Но самое интересное что с этой гайкой не заклинивает диск а гайка откручивается без ключа .

Читать также: Ножи для измельчителя веток своими руками

Виды

Любая болгарка имеет общий принцип работы, но подразделяется на несколько основных видов, которые отличаются размером и другими характеристикам. Разнообразие типов позволяет использовать их в абсолютно любых условиях.

По типу питания. Сетевые УШМ являются самым используемым видом шлифмашин применяемых на предприятиях по созданию металлоконструкций. Также отлично подходят для резки кирпича, плитки, укладки проводки и замены сантехники. В зависимости от мощности, подразделяются на бытовые и профессиональные. Работает такой инструмент от напряжения в 220 Вольт.

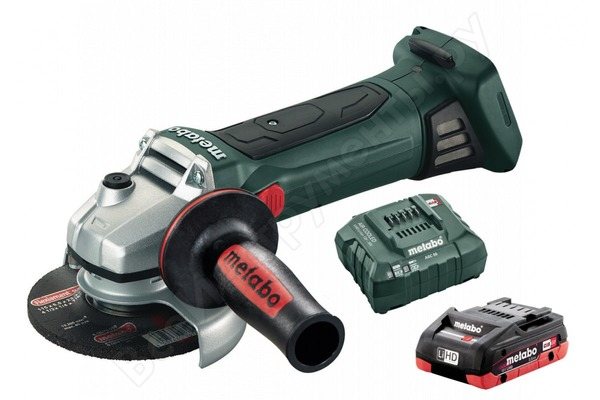

Аккумуляторная углошлифовальная машина Metabo W18 LTX 125 + 3.5 Ач LiHD + ЗУ ASC 55 T0333. Фото ВсеИнструменты.ру

Достоинства: возможность выбора размера корпуса под любой размер дисков; незначительный вес; высокая мощность; доступная цена; большой выбор насадок; скоростное вращение; длительный срок эксплуатации.

Недостатки: плохая работоспособность при падении напряжения; длинный провод может мешать перемещению по рабочей области; высокая степень зависимости от энергии.

Этот вид пользуется высокой популярностью среди любых пользователей.

Аккумуляторные УШМ схожи по структуре с сетевыми, но отличаются большим отсеком для крепления батареи. Изготавливаются в небольшом корпусе, который выступает ручкой, для удобства в использовании, и комплектуется дисками от 125 до 150 мм.

Достоинства: компактный корпус; удобное хранение: болгарка продается в комплекте с кейсом; незначительный вес; быстрая скорость вращения; высокая степень защиты пользователя; специальная рукоятка, снижающая вибрацию во время работы.

Недостатки: продолжительность работы ограничена емкостью аккумулятора; поддержка только маленьких дисков; высокая цена.

Благодаря своей автономности модели используются удаленно от источника питания, совсем не требуют электричества. Она годится только для коротких задач, так как аккумулятору требуется подзарядка.

Бензиновые УШМ. Крупные по размеру в связи с тем, что внутри располагается двигатель внутреннего сгорания и топливный бак. Для использования инструмента встроена вспомогательная ручка и рамка-рукоятка. Этот прибор оснащен дисками большого диаметра. Применяется для резки бетона, камня и металла в условиях, где нет электричества.

Достоинства: быстрая разрезка больших предметов; работа с большим диаметром кругов; автономное использование; работоспособность в течение длительного времени благодаря заправке бензином; подставка, для использования в качестве режущего станка.

Недостатки: дополнительные расходы на топливо для заправки; громкий шум, издаваемый инструментом; работа только с большими дисками; неудобство в использовании в труднодоступных местах.

Устройство издает громкий шум – обязательно требуется защита для органов слуха.

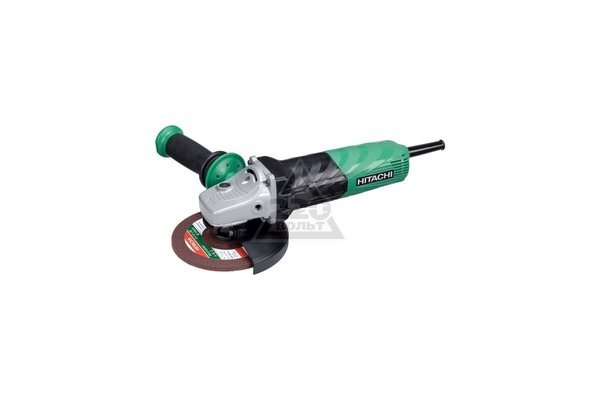

Сетевая УШМ (болгарка) HITACHI G15VA. Фото 220Вольт

Пневматические УШМ изготавливаются без двигателя. С помощью воздействия воздушных потоков на лопасти внутри корпуса получается высокая скорость вращения диска. Они как раз и запускают кручение оси с диском. Перед началом работы используется клапан, открывающий доступ воздуху к внутреннему каналу.

Достоинства: минимальный вес; непрерывное использование в течение длительного времени; не требует охлаждения, так как не перегревается; безопасен в условиях повышенной влажности; высокая скорость вращения; дешевый ремонт; прибор беззвучен (шум возникает от резки).

Недостатки: дорогостоящий прибор; требует наличия дополнительных устройств (например, компрессор).

Данный вид самый легкий из всех и прекрасно справляется с работой на протяжении всего дня. Для использования требуется дополнительное оборудование.

По назначению: профессиональные и бытовые. Главным отличием между двумя данными видами является продолжительность непрерывной работы. Бытовые инструменты предназначены для работы длительностью порядка 10 минут, с перерывами в 15-20, в общей сложности примерно на 2-3 часа в день. Главным достоинством бытовых болгарок является невысокая цена. Поэтому если предполагается выполнение мелких работ в домашних условиях, то следует выбрать недорогую модель. Иногда отмечают также полупрофессиональные и индустриальные шлифмашинки, последние применяются для проведения непрерывных работ в производственных условиях.

Мощность УШМ варьируется в границах от 500 до 2700-3000 Вт. Чем выше мощность инструмента, тем больший спектр работ возможно выполнить с его помощью. Для осуществления работ в домашних условиях будет достаточно болгарки мощностью до 1200 Вт. Увеличение мощности неизбежно ведет к росту веса инструмента.

Скорость вращения диска, ограничивающаяся 11 000 оборотов в минуту, напрямую зависит от его диаметра. Чем больше размер, тем меньшая скорость требуется. Для УШМ с диском 115 и 125 мм. максимальная скорость составляет 10 000-11 000 об/мин., для 150-180 – не более 8500, для 230 – до 6650.

Каждый вид по-своему уникален и подойдет для определенного рода деятельности.

Преимущества и недостатки прижимных крепежных деталей

Плавающий крепежный элемент

В такой гайке нижний сегмент с верхним не находятся в зависимости между собой, вертятся сами по себе. Ее используют в углошлифмашинах взамен гайки типового образца. Преимущества подобной крепежной детали такие:

• для отвинчивания ей не требуется специализированный ключ (сгодится обычный рожковый либо простой накидной);
• круг не прижимается плотно, следовательно, зажимной крепежный элемент отворачивается свободно.

Недостаток, наверное, лишь один – ее стоимость несколько выше типовой.

Обычная гайка

Практикуется в разных модификациях инструмента. Включается в комплектацию дешевых углошлифовальных машин. Преимущества крепежной детали:

• добротно прижимает круг;
• небольшая стоимость.

• для отвинчивания требуется специально предназначенный ключ;
• частенько самопроизвольно прикипает к кругу, и необходимы особое умение либо оснащение, чтобы ее отвернуть.

Крепежный элемент суперфланец

Специализированная гайка с движущимся внутренним элементом, сделана фирмой Makita. Преимущества:

• дает возможность свободно снять круг как бы крепко его ни затянуло в процессе работы;
• увеличивает КПД пользователя.

Минус – стоимость существенно больше, чем у остальных крепежных деталей для углошлифовальных машин.

Самофиксирующаяся гайка

Замещает обычную крепежную деталь для зажима. Преимущества:

• не требуется специального ключа для отвинчивания;
• свободно демонтируется;
• высокая стойкость к изнашиванию;
• прочная.

• довольно дорогостоящая;
• может иной раз прикипать к кругу и в этом случае ее следует отворачивать как обычную.

Крепежный элемент с автобалансиром

Структура содержит подшипники внутри гайки. В процессе функционирования подшипники рассредоточиваются внутри уравновешивают вибрационные процессы. Преимущества:

• шлифовальный диск работает на 50% долговременнее;
• отсутствует вибрирование;
• умножает моторесурс инструмента.

Недостаток – большая стоимость.

Выбор гайки (самые востребованные марки)

Bosch SDS-clic

Фирма Bosch знакома почти всем, она производит реально доброкачественный инструмент и неоднократно подтвердила собственную надежность в ходе улучшения электроинструмента. К примеру, их новация – быстрозажимная гайка SDS-clic. Она всех потрясала собственной перспективностью. Создатели, стремясь помочь снизить время смены шлифовочных кругов, абсолютно не создавали новые круги, а дали сократить время смены. Все совершается в один момент руками, без ключа, причем как затягивание круга, так и откручивание.

Здесь надо следовать разметке новой крепежной детали SDS-clic и инструкциям.

FixTec

Многофункциональные быстрозажимные крепежные детали для углошлифовальной машины, которые гарантируют надежное закрепление круга и отсутствие опасности при эксплуатации инструментария. Используются на шпинделе, самой ходовой резьбой М14. Рекомендовано использование оборудования диаметром до 150 миллиметров, а в конечном счете пользователи результативно используют FixTec даже на углошлифмашинах под диаметр круга 230 миллиметров.

Плюсы таковы.

1. Стремительная смена оборудования, меньше 12 сек.
2. Предохранитель от заклинивания круга.
3. Затягивание и съем без спецключа.
4. Отверстия под ключ для неожиданных моментов.
5. Многофункциональность использования на болгарках подавляющей массы изготовителей. Применяется на самых ходовых видах кругов диаметром до 150 миллиметров, толщиной 0,6 – 6,0 миллиметров.

MAKITA 192567-3

Многофункциональная быстрозажимная гайка для УШМ. Посредством ее работник способен бойко и без применения вспомогательных приспособлений закрепить круг. Данная гайка совместима с дисками любого размера – от 115 до 230 миллиметров. Типовая резьба (М14) дает возможность ставить самозажимную крепежную деталь на углошлифмашинку разных фирм.

О быстрозажимной гайке BOSCH на шлифовальную машину смотрите в следующем видео.
