Ленточный конвейер: ГОСТ, устройство, типы, применение

Виды винтового конвейера

Проектировать шнековый транспортер необходимо, учитывая его виды и назначение.
Шнековые транспортёры бывают закрытого типа (корпус ─ труба) и открытого типа (корпус ─ жёлоб).

В конвейере закрытого типа шнек вмонтирован в герметичной трубе. В начале линии установлен приемный лоток, который укомплектован крышкой. Отверстие на противоположном конце линии ─ разгрузочный патрубок, который закрыт задвижкой. Такие транспортёры отличаются водонепроницаемостью и воздухонепроницаемость, высокой производительностью, скорость перемещения продукции. Они применяются в помещении и на улице для транспортировки пылеобразных грузов.

Разновидности цилиндрических конвейеров (закрытого типа)

Цилиндрический шнековый конвейер является одним из самых распространённых. Его корпус в виде трубы отличается жёсткостью, а сам агрегат компактный и прост в использовании. Он подходит практически для всех отраслей промышленности

Обратим внимание на его особенности и дополнительные функии:

1. Конвейеры бывают прямые, с регулируемым углом наклона, вертикальные.
2. Стационарные или передвижные.
3. Материал корпуса и шнека ─ нержавеющая или оцинкованная сталь.
4. Оснащаются дозаторами.
5. Возможны регулировка скорости и реверсивное вращение шнека.

Конвейер открытого типа ─ это желоба или половина трубы, внутри которой вращается винт. Прямоугольного контейнера также может быть корпусом открытого транспортера. Механизм эксплуатируется только в помещении, так как не является герметичным: возможно попадание влаги и пыли. Желательно, чтобы перемещаемые материалы не имели запаха, не разлетались и не создавали пыль в процессе транспортировки.

Классификация винтовых конвейеров

Шнековые транспортеры различаются и классифицируются по основным параметрам:

1. наклон жёлоба
2. направление спирали;
3. шаг и диаметр винта;
4. конструкция винта.

Классификация по углу наклона жёлоба. Определяют горизонтальные, пологонаклонные, крутонаклонные и вертикальные транспортеры.

От типа транспортируемого груза и производительности конвейера зависит вид лопастей шнека:

• сплошные предназначены для перемещения сыпучих (порошкообразных) материалов;
• ленточные подойдут для мелко кусковых материалов;
• лопасти в виде отдельных лопаток изготовлены для транспортировки материалов, которые характеризируются липкостью и вязкостью;
• фасонные лопасти подойдут при необходимости перемешивать материал во время транспртировки.

Форма винта выбирается в зависимости от вида транспортируемого груза.

В зависимости от типа конвейера и назначения, его лопасти перемещают материалы под уклоном (угол 45о) до 30 метров, а по горизонтали на расстояние до 40-60 метров.

От чего зависит производительность цепного транспортера?

Учитывая, что важнейшим элементом этого оборудования являются цепи для конвейеров, именно им и нужно уделять особое внимание. Они различаются по способности выдержать определенную нагрузку и могут быть:

• одно- и двухрядными
• снабженными резиновыми накладками
• накопительными
• оснащенные дополнительными приспособлениями

Чтобы цепь могла выдержать высокую нагрузку, конвейер дополнительно оснащается жесткой стальной рамой.

В целом, любой цепной транспортер отличается высочайшей производительностью и надежен в любых условиях эксплуатации. Мы поможем подобрать оборудование, которое впишется в любую упаковочную линию, включая уже имеющуюся на предприятии, и в любой ситуации эта техника будет очень неприхотливой в использовании и обслуживании. Транспортеры и цепи для конвейеров в НПФ «Мастер сервис» предлагаются по оптимальной стоимости, а их изготовление и доставка осуществляются в кратчайший срок, что позволит вам оперативно укомплектовать производственную линию и начать работу с любой продукцией.

Принцип действия и основные узлы скребкового конвейера

Скребковый конвейер – надежное приспособление, предназначенное для непрерывного перемещения порошкообразных, кусковых и гранулированных сыпучих грузов.

Среди его преимуществ можно выделить:

• возможность разгрузки в различных точках при помощи нескольких выпускных клапанов;
• меньшую (в сравнении с ленточным конвейером) площадь, необходимую для его установки;
• закрытую конструкцию, которая делает его пыле-, газо- и водонепроницаемым.

Такими транспортерами пользуются предприятия АПК, металлургической отрасли, угольной промышленности и т.д.

Принцип действия скребкового конвейера

В процессе транспортировки продукта всегда задействована только одна часть постоянно вращающейся цепи. По всей ее длине, на равном расстоянии друг от друга, размещены скребки. Они заталкивают груз по направлению к натяжной станции, проводят по днищу желоба и выталкивают к месту выгрузки материала. Затем полотно возвращается наверх через приводную станцию.

Если скребковый конвейер имеет горизонтальное положение, слой продукта может превышать высоту скребков. Это не помешает нижнему и верхнему слоям образовать единый поток, максимально возможная высота которого зависит от нижеперечисленных факторов.

1. Плотностьпродукта. Если плотность имеет высокий показатель, то трение между слоями материала будет незначительным и транспортировка пройдет быстрее.
2. Внешнее трение. Этот фактор зависит не только от свойств груза, но и от качества стенок желоба.
3. Внутреннее трение. Чем меньше частицы продукта, тем ниже этот показатель.

Следовательно, скорость движения материала будет меньше у стенок желоба (из-за дополнительного соприкосновения с ними) и выше в центре потока. В случае применения вертикального скребкового конвейера или нории, необходимо также учитывать массу продукта.

Основные узлы скребкового конвейера

К основным узлам конструкции относятся: желоб, приводная станция, натяжная станция, комплекс скребков, став, тяговые цепи.

Желоб состоит из днища, крышки и двух боковых стенок. В верхней части движется цепь, в нижней – груз. Как правило, в вертикальных или наклонных моделях транспортеров между полотнами цепи устанавливается перегородка. Она предотвращает провисание нисходящей части под давлением массы содержимого. Приводная станция состоит из звездочки (она приводит полотно в движение) и двух валов с подшипниками. Натяжная станция также имеет звездочку и вращается за счет движения обратной ветви полотна. Натяжное устройство может состоять из автоматических нажимных пружин или ходового винта. В первом случае дополнительно применяется выключатель хода. Скребки крепятся на тяговых цепях. Они погружают материал и перемещают его со скоростью примерно 1 м/с, размещаясь на равном расстоянии друг от друга. Став соединен с натяжной и приводной секциями. Он представляет собой промежуточный сектор с расположенным внутри замкнутым тяговым механизмом. Тяговые цепи горизонтального транспортера оказывают давление только на нижнюю часть конструкции

Поэтому, важно, чтобы звенья были с плоскими скребками и перемещали содержимое впереди себя по всей длине конструкции. От этого зависит скорость транспортировки и ее качество.. ООО «МХМ Украина» (г

Одесса) — официальный представитель 3БХунгария в Украине. К вашим услугам: индивидуальный подбор оборудования, доставка, шеф — монтаж, гарантийное и послегарантийное обслуживание

ООО «МХМ Украина» (г. Одесса) — официальный представитель 3БХунгария в Украине. К вашим услугам: индивидуальный подбор оборудования, доставка, шеф — монтаж, гарантийное и послегарантийное обслуживание.

Устройство и конструкция натяжной и приводной станции

Привод ленточного конвейера состоит из двигателя, редуктора и нескольких соединительных муфт. В местах изгиба устанавливают роликовые или отклоняющие батареи, создающие плавный переход. Вся конструкция, вместе с приводом, монтируется на фундамент, который должен быть заложен предварительно. Приводная станция состоит из привода, а также загрузочной коробки, а та часть, где находится натяжное устройство и загрузочная воронка, именуется, как натяжная станция. Между этими двумя станциями находится средняя часть конвейера, она выполнена из нескольких линейных секций. Последние состоят из одинаковых линейных секций, соединенных между собой болтами. А сейчас давайте поговорим о том, какие бывают ленточные конвейеры и в чем их принципиальное отличие. Тут есть несколько интересных моментов.

Двухвинтовой конвейер твинвейер

Подобный вариант исполнения конвейера предназначен прежде всего для транспортировки штучных грузов, к примеру, бумажных мешков или ящиков. Ключевыми особенностями подобной конструкции можно назвать следующее:

1. Она представлена двумя параллельными трубами, которые могут быть расположены на расстоянии от 200 до 300 мм друг от друга.
2. Одна труба характеризуется наличием правого расположения витка, второй левого.
3. Основная рабочая часть представлена ребрами.
4. Боковые усилие, которые возникают при вращении основной части, нейтрализуют друг друга. За счет этого и обеспечиваются условия для транспортировки грузов.
5. Большинство моделей рассматриваемого оборудования имеют длину от 15 д 30 метров. При это создается конструкция из отдельных секций, длина которых составляет 3 метра.
6. Для фиксации каждой части применяются специальные элементы. Соединение отдельных секций проводится за счет пространственных шарниров, которые позволяют каждую секцию перемещать относительно друг друга на небольшой угол.
7. Основное вращение создается электрическим двигателем. В большинстве случаев он монтируется на специальной переносной раме, которая расположена с одной из сторон.

Особенность этой конструкции заключается в том, что она редко применяется по причине сильного износа штучной тары. Кроме этого, подобные конвейеры характеризуются низкой производительностью в сравнении с другими подобными устройствами.

Нория

Ковшовый ленточный элеватор, или нория, представляет собой вертикально установленную замкнутую ленту с ковшами по всей ее длине. Ковши непрерывно движутся вкруговую вверх и вниз: они подхватывают сыпучие грузы внизу, возносят их к верху и, переворачиваясь через головку, высыпают содержимое в приемный бункер. Подробнее об этом устройстве можно прочесть в нашей статье о зерновых нориях.

Нории устанавливают на линии пеллет/комбикорма тогда, когда нужно доставить груз вертикально на большую высоту. В большинстве случаев нории используются для перемещения готовых гранул из охлаждающей колонны в емкость фасовочного дозатора.

Особенности норий от АЛБ Групп

• Модульная конструкция норий от АЛБ Групп позволяет легко модифицировать их под условия Заказчика.
• Ковши изготавливаются из стали СТ-3, но также возможно исполнение из нержавеющей или оцинкованной стали.
• Устанавливается лента БКНЛ или пищевая лента с пластиковыми или металлическими ковшами на выбор.
• Опционально установка устройства контроля схода ленты (УКСЛ).

Классификация ленточных конвейеров

Существуют некоторые признаки, по которым условно данные устройства можно разделить на несколько групп:

• по области применения: бывают общего назначения, специальные и подземные (транспортировка людей, катучие, а также передвижные);
• по форме трассы: простые (с прямолинейным участком), сложные (с наклонной ломаной трассой), а также криволинейные или пространственные (изгиб в плоскости грузонесущего органа);
• по направлению движения груз: подъемные и спускные;
• по форме ленты и размещению груза: бывает плоская и желобчатая лента в различных модификациях;
• по углу наклона трассы: горизонтальные, наклонные, крутонаклонные (угол более 22 градусов) и вертикальные.

Стоит понимать, что, помимо этого, схема ленточного конвейера предусматривает использования различного тягового и грузонесущего органа. Ленты бывают резинотканевыми, резинотросовыми, проволочными, а также стальными. Тип ленты выбирается исходя из того, в каких условиях она будет работать. К примеру, стальные тяговые органы применяются для работы при высоких температурах (до 850 градусов), точно так же, как и проволочные, которые могут транспортировать грузы при рабочей температуре 1100 градусов по Цельсию.

Критерии для выбора конвейерной цепи

Эффективное практическое использование конвейерной цепи возможно только в том случае, если она грамотно подобрана с учетом наиболее важных эксплуатационных параметров. Первым критерием выбора выступает уровень нагрузки. Он определяется исходя из перемещаемого груза и скорости движения конвейера.

Второй важный параметр подбора – длина цепи, а также габариты отдельных звеньев и их количество. Очевидно, что указанные характеристики непосредственно влияют на работу всего цепного конвейера. Не стоит забывать и о таких критериях как материал изготовления, тип крепления скребков, ковшей или других приспособлений для транспортирования груза

Важное значение при покупке конвейерной цепи имеет и стоимость изготовления, поэтому в данном вопросе целесообразно сотрудничество напрямую с производителем

, производственная компания OEM / ODM по изготовлению конвейеров на заказ

Устройство ленточного конвейера

Основными частями ленточного конвейера являются рама, приводной барабан, натяжной барабан, ролики конвейера, транспортерная лента.

На раме закреплены ролики, по которым транспортерная лента скользит, и перемещает груз в пространстве. Для натяжения ленты служит два больших ролика, называемых барабанами. Один из них – натяжной, закреплен на подшипниковом узле и служит для регулировке натяжении ленты. Другой – приводной барабан конвейера, закреплен на противоположном конце конвейера и имеет специальный вал, который соединен с электродвигателем через редуктор. Собственно с помощью передачи вращательного движения от электродвигателя или мотор-редуктора к приводному барабану, и происходит движение ленты транспортера.

Преимущества ленточных конвейеров перед другими способами транспортировки налицо. Во-первых, благодаря значительной скорости движения ленты обеспечиваются высокая эффективность и производительность промышленных процессов. Во-вторых, подобный конвейер потребляет относительно мало энергии. В-третьих, надежная конструкция устройства даже при длительном сроке эксплуатации обеспечивает качественное выполнение задач.

Транспортировку штучных грузов обычно производят на конвейерах, имеющих ленты гладкого типа. Для мелких грузов и сыпучих материалов предусмотрена возможность перемещения по ленте с рифленой структурой основания. Именно такой тип устройства ленточного конвейера обеспечивает максимальное КПД. Существует несколько видов рифления – в виде ромбов, треугольников, пирамидальный тип и др. Транспортируемый груз можно перемещать под наклоном до 45° за счет поперечно установленных перегородок высотой до 20 см. Эффективная работа предприятия возможна, благодаря наличию конвейеров, имеющих разные типы лент: резинотканевую, брезентовую, сетчатую, специальную пищевую. В зависимости от характеристик конкретного груза/товара процесс транспортировки осуществляется на специально предназначенном для него конвейере.

Установка транспортеров возможна не только в отапливаемых помещениях, но и в зданиях, не имеющих обогрева, и на открытом воздухе. Для оптимальной работы транспортеров рекомендуется их эксплуатация при температуре от-50 до +45 °С. Вспомогательное оборудование, установленное на конвейере, позволяет осуществлять процессы транспортировки грузов при температуре, достигающей 200°С, обеспечивая надежную работу встроенных механизмов.

Большинство ленточных конвейеров оснащено специальными устройствами, предупреждающими падение грузов, и очищающими поверхность от просыпавшихся материалов. Постоянное расширение областей применения возможно благодаря новым технологиям, позволяющим улучшить конструктивно-технологические параметры конвейеров. Усовершенствование процессов работы транспортеров снижает оборачиваемость ленты, уменьшает количество промежуточных перегрузок и повышает срок эксплуатации ленточных конвейеров. Появление лент из морозостойких материалов и особых сортов смазки, предназначенных для холодных условий, область применения и особенности устройства ленточных конвейеров расширяется вплоть до районов, относящихся к Крайнему Северу.

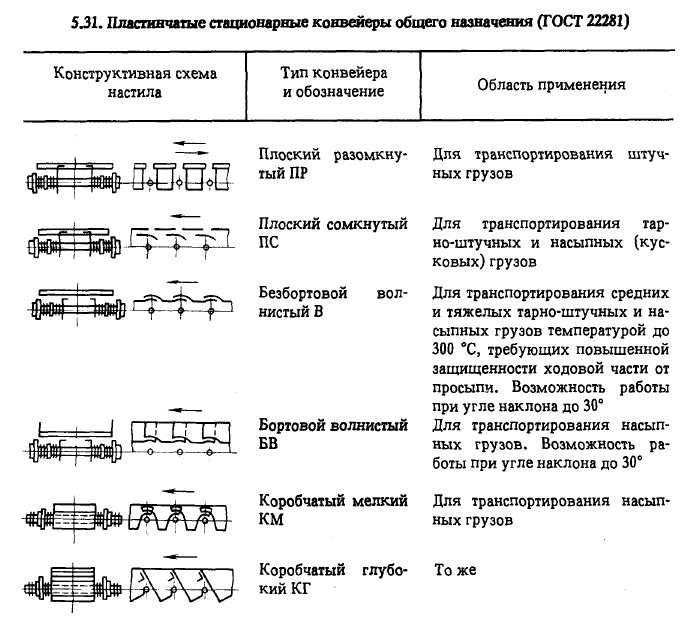

Виды цепных конвейеров

Среди многообразия конструкций цепных конвейеров выделяют следующие главные виды:

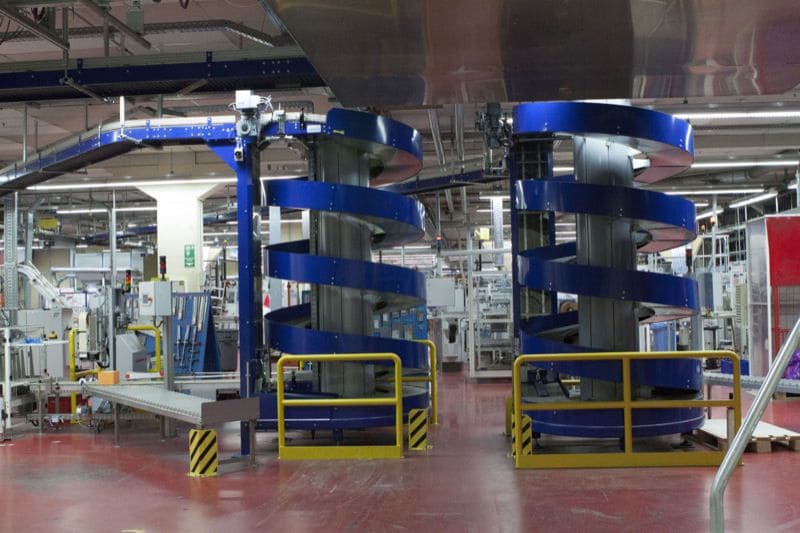

• Вертикальные. Предназначаются для подъема полезной нагрузки с уровня на уровень вертикально или под крутым углом. Они снабжены захватами, контейнерами или площадками открытого типа для расположения перемещаемого материала или предметов. Преимущество их состоит в небольшой занимаемой площади и возможности непрерывной подачи груза. Управление данными устройствами, в отличии от лифтов, не просит постоянного вмешательства оператора или автоматической системы.
• Горизонтальные. Используются для транспортировки сыпучих ил полужидких субстанций, как мелкодисперсных, так и кусковых. Для движения мелкодисперсных материалов применяются закрытые пылезащищенные цепные конвейеры.
• Наклонные. Разрешается уклон до 45°. Снабжены защитными бортами для устранения падения груза с высоты.

Горизонтальные конвейеры используются также для движения туш в морозильниках, подачи деталей на ключевой сборочный конвейер.

Разновидности

Транспортерные ленты бывают многих видов. Их принято делить по области применения, материалам изготовления и форме.

Начнем с материала и формы, они бывают:

резинотканевые

Большинство транспортерных лент, изготовленных из резинотехнической смеси включают в себя два вида конструкционных особенностей. Чаще всего резинотканевую ленту применяют в промышленности, в ее состав входит текстильный корд. Сам корд производится из небольшого количества прокладок, включающий хлопчатобумажную ткань. Количество таких прослоек может включать до 12 штук.

резинотросовые

Она в отличие от изделий с тканевым кордом имеет хорошую прочность. Этот вид транспортирует уголь, руду, а также соль, глину и множество других видов полезных ископаемых пород.

шевронные

Эти ленты принято использовать, чтобы доставлять грузы под углом не более 45 градусов. Эффективность эксплуатации этого типа, достигается благодаря тому, что на их поверхности установлен шеврон, который противостоит рассыпанию груза.

Лента конвейера по области применения делится на шесть видов:

1. общего назначения
2. шахтного типа
3. теплостойкие
4. морозостойкие
5. маслобензостойкие
6. пищевые

Общего назначения

Она применяется тогда, когда на производстве необходимо транспортировать несколько видов груза. Транспортерная лента этого вида может быть изготовлена из трех марок резины, и иметь отличие в количестве и типе прослоек.

Шахтного типа

Данный тип ленты включает в себя обыкновенную ткань и резину. Такие материалы применяют на большой глубине, где суровые условия. Они также постоянно загружены различными предметами.

Теплостойкие

Теплостойкая лента чаще всего применяется в металлургической отрасли. Это можно объяснить тем, что в этой сфере нужно использовать такие изделия, которые выдерживают высокие показатели температур.

Морозостойкие

Морозостойкая конвейерная лента необходима для работы при низких температурах, до — 60°С. Само изделие может подразделяться на несколько режимов работы: легкий, средний, тяжелый.

Маслобензостойкие

Лента МБС устойчива в работе с различными маслами и топливом. Она предназначена для химической промышленности и эксплуатируется в агрессивной среде.

Конвейер команд. Конвейеризация — способ обеспечения параллельности выполнения команд

Подробности Родительская категория: Процессор Категория: Конвейер команд Первым шагом на пути обеспечения параллельности уровня команд явилось создание конвейера команд. Идея конвейера команд была предложена в 1956 году С.А. Лебедевым. Команда подразделяется на несколько этапов, каждый из которых выполняется своей частью аппаратуры, причем, эти части могут работать параллельно. Если на выполнение каждого этапа расходуется одинаковое время (один такт), то на выходе процессора в каждый такт появляется результат очередной команды. Производительность при этом возрастает благодаря тому, что одновременно на различных ступенях конвейера выполняется несколько команд. Конвейерная обработка такого рода широко применяется во всех современных быстродействующих процессорах. Количество этапов, на которые конструкторы разбивают выполнение процессорной команды, может быть различным (в разных моделях процессоров х86 колеблется от 2 i8088 до 20 Pentium IV).

Конвейеризация — способ обеспечения параллельности выполнения команд

Выполнение типичной команды можно разделить на следующие этапы:

• выборка команды — IF (по адресу, заданному счетчиком команд, из памяти извлекается команда);
• декодирование команды / выборка операндов из регистров — ID;
• выполнение операции / вычисление эффективного адреса памяти — EX;
• обращение к памяти — MEM;
• запоминание результата — WB.

В зависимости от типа команды и способа адресации, время выполнения команды сильно варьируется. Дольше всего выполняются этапы, связанные с обращением к памяти. На рисунках показаны блоки и конвейер команд гипотетического процессора, имеющего пять блоков исполнения команд и соответственно пять этапов (ступеней). Изображены выполняемые команды, номера тактов и этапы выполнения команд. На первом такте считывается первая команда. На втором, пока декодируется первая команда, считывается вторая. На пятом такте в процессоре одновременно находятся пять команд, каждая в своем узле.

Пятиступенчатая схема конвейера

Конвейеризация увеличивает пропускную способность процессора (количество команд, завершающихся в единицу времени), но она не сокращает время выполнения отдельной команды. Имеются некоторые накладные расходы на конвейеризацию, возникающие в результате несбалансированности задержки на каждой его ступени. Частота синхронизации (такт синхронизации) не может быть выше, чем время, необходимое для работы наиболее медленной ступени конвейера. Конвейер не всегда представляет собой линейную цепочку этапов. В ряде ситуаций оказывается выгодным, когда функциональные блоки соединены между собой не последовательно, а в соответствии с логикой обработки. Отдельные блоки в цепочке могут пропускаться, а другие — образовывать циклические процедуры. Это позволяет с помощью одного конвейера вычислять более одной функции.

Поток команд — естественная последовательность команд, проходящая по конвейеру процессора. Процессор может поддерживать несколько потоков команд (суперпроцессоры 5 и 6 поколения), если для каждого потока и каждого этапа есть исполнительные элементы.

Суперконвейер команд — разбиение каждой ступени на подступени при одновременном увеличении тактовой частоты внутри конвейера; включение в состав процессора многих конвейеров, работающих с перекрытием. Дробление ступеней позволяет поднять тактовые частоты процессора. К суперконвейерным относятся процессоры, в которых число ступеней больше шести (см. таблицу).

Суперконвейер

Cуперконвейер ведет не только к увеличению скорости вычислений, но и к возникновению дополнительных сложностей. Возрастает вероятность конфликтов. Дороже встает ошибка предсказания перехода — приходится сбрасывать весь длинный конвейер, на что требуется дополнительное время. Усложняется логика взаимодействия ступеней. Однако за счет использования новых архитектур удается справиться с большинством проблем. При рассмотрении современных процессоров будут описаны новые идеи: исполнения команд с изменением последовательности, переименования регистров, спекулятивного исполнения и другие.

Конвейер ленточный

Ленточные конвейеры наиболее производительный вид непрерывного транспорта, используемый для транспортировки сыпучих (мелкокусковатых), с насыпной плотностью не более 1,5 т/м3, тарных или штучных грузов с различной производительностью и скоростью движения конвейерной ленты. Расстояние транспортирования может достигать до 300 м, а их трасса может иметь различную схему, что позволяет приспосабливать конвейеры к условиям производства и местности.

Технические характеристики и принцип действия ленточных конвейеров

Ленточный конвейер условно можно разбить на три части: головную, среднюю и хвостовую. Конвейеры могут устанавливаться горизонтально или наклонно до 18 градусов в зависимости от транспортируемого материала и скорости движения ленты. Разгрузка конвейера производится в головной части, или в средней (для этого применяются плужковые сбрасыватели или разгрузочные тележки). В качестве несущего и тягового органа применяется резинотканевая лента на основе ткани ТК-100. Исходя из этих показателей 2-х прокладочная лента на ткани ТК-100-2 может с успехом заменить 4-5 прокладочную на ткани БКНЛ-65-2. При этом она ещё имеет и меньший вес и толщину, что положительно сказывается на сроке службы конвейерной ленты. Загрузка конвейера производится в хвостовой части специальным загрузочным устройством. Механизмы подъема, опускания и выдвижения с длиной транспортирования до 40 м. и шириной ленты 500 — 650 мм.. C длиной транспортирования до 200 м. и шириной ленты 500 мм., 650 мм., 800 мм., 1000 мм.

Конвейера ленточные для тарных или штучных грузов изготавливаются трех видов:

Область применения и назначение

На сегодняшний день это один из наиболее перспективных видов транспорта, который практически незаменим при больших грузопотоках. Кроме того, ленточный конвейер является обязательной частью любого тяжелого и легкого производства. Он используется в металлургии, для транспортировки сыпучих материалов, в пищевой промышленности, медицине и так далее. Принцип действия и устройство во всех случаях практически одинаковые. Отличия могут заключаться в виде ленты, ее грузоподъемности и гибкости, а также мощности привода. В большинстве случаев такого рода конвейер позволяет частично автоматизировать производство и сократить количество ручного труда. С учетом этого рассматриваемым транспортируемым машинам предъявляются жесткие требования. По большей части это касается прочности, производительности и взаимозаменяемости изношенной ленты. Агрегаты способны работать при диапазоне температур от -50 до +45, что обуславливается техническими характеристиками несущего органа.
