10 советов, как выбрать отвёртку: виды отвёрток, размеры, назначение

Конструкция

Отвёртка представляет собой стержень с наконечником на одном конце, предназначенным под определенный вид шлица, и рукоятью на другом. Большое значение имеет материал и размер рукоятки. Она может быть выполнена из пластмассы, дерева или резины. Форму рукояти необходимо выбирать в зависимости от размера ладони: подходящая вам рукоять будет удобно лежать в руке.

Диаметр рукояти варьируется от 10 до 40 мм. Выбор зависит от размера соединения, чем крупнее резьбовое соединение, тем больше должна быть рукоять. Так вам потребуется прилагать меньшее усилие, так как рукоять напрямую передаёт крутящий момент на деталь. Для маленьких деталей выбирают тонкие отвёртки с небольшой рукоятью. Правильно подобранный размер позволит избежать разрушения рукояти или срыва шлица. Некоторые отвёртки имеют отверстие в рукояти, которое помогает приложить еще большее усилие при затягивании, используя дополнительно ключ. Отвёртки со сменными наконечниками могут иметь полость в рукояти для хранения насадок.

Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

Модификации рукояток

От формы рукояти отвёртки зависит не только удобство, но и область её применения. Есть привычная, и наверное, самая первая форма отвёртки – прямая, которая имеет широкую область применения благодаря разнообразию размеров. Но есть и усовершенствованные формы рукояти, которые значительно упрощают использование отвёртки.

• Отвёртка с Т-образной рукоятью. Не все работы можно выполнить, используя отвёртку с прямой рукоятью, она универсальна, но имеет ограничения. Если вам необходимо передать большой крутящий момент на деталь, целесообразно использовать отвёртку с Т-образной рукоятью. Чем больше она приближена к Т-форме, тем больший рычаг и тем большим будет момент силы. Рукоять может дополнительно оборудоваться шарниром, который позволит менять угол между осью стержня отвёртки и осью рукоятки, тем самым регулируя длину рычага. Такие отвёртки могут иметь сменные насадки, что делает их универсальными.
• Г-образная отвёртка. Иначе их называют Г-образные ключи. Имеют шестигранный шлиц или шлиц в форме шестилучевой звезды – TORX. Для возможности работы под определёнными углами могут дополнительно оборудоваться шаровидными наконечниками.
• Переломная отвёртка. Рукоять такой отвёртки можно «переломать» и зафиксировать в необходимом вам положении, или даже в нескольких. Таким образом она может имитировать Т- или Г-образную рукоять, что делает её универсальной и очень удобной.

Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

• Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
• Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
• Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.



• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.
• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Рекомендации по выбору бит для работы

Рынок насадок, предназначенных для оснащения шуруповерта, заполнен продукцией различной по своему качеству и от разных фирм. По этой причине актуален вопрос: каких производителей продукцию лучше приобретать комплектом, а каких по отдельности? Правильность выбора в этом случае определяет не только время пользования купленными битами, но и оказывает влияние на срок службы используемого электроинструмента, а также сказывается на качестве производимых работ.

Советы по приобретению штучных изделий

Для поштучного приобретения специалисты рекомендуют продукцию бренда Whirl Power (WP). Ее легко отличить от аналогов по наличию фирменной наклейки зеленого цвета. Большую популярность и авторитет изделия этой компании заслужили благодаря своим хорошим магнитным свойствам, а также значительной твердости, увеличивающей время эксплуатации за счет медленного износа. Насадки без проблем вставляются в патрон, не выпадая из него при наклоне электроинструмента вниз. Магнитные биты хорошо удерживают металлические крепежные элементы — это позволяет с удобством выполнять рабочие операции в труднодоступных местах.

Для практического использования пользуются популярностью следующие размеры бит от Whirl Power:

• 25 мм;
• 50 мм;
• 75 мм;
• 90 мм.

Также широко применяются длинные насадочные части размером 150 мм.

Для работы с большинством разновидностей крепежных деталей применяют стандартные модели WP2. Если требуется выполнять операции с декоративными модификациями саморезов, то используют наконечники для шуруповерта WP1. Рабочие части оснащены насечками, которые повышают их устойчивость к износу.

Практически не уступает Whirl Power по популярности среди покупателей продукция фирмы Bosch, которая традиционно поставляет на рынок высококачественный электроинструмент. Качественность насадок для шуруповертов от данного бренда подчеркивается также их высокой ценой. При этом особой популярностью пользуются изделия с покрытием из титана, маркируемые с помощью желтого цвета. Основным материалом для их изготовления служат хромованадиевый, вольфраммолибденовый либо хромомолибденовый сплавы. В качестве защитного покрытия насадочных рабочих частей используют кроме титана также карбид вольфрама, алмаз или никель.

Более дешевыми конкурентами фирмы Bosch являются метизы от компании DeWALT. Их отличительная черта – высокая степень прочности к ударным воздействиям. Ими можно регулярно пользоваться в течение продолжительного времени. Чтобы пользоваться в быту, подойдут также метизы от Magna. При аккуратной работе они способны прослужить долгий срок.

Если нужно купить оснастку под определенную разновидность крепежа, то рекомендуется брать с собой его образец. Это позволит подобрать оптимальный вариант наконечника, примерив его к шляпке до приобретения.

Популярные комплекты насадок

Выбрать биты для шуруповерта можно в одном комплекте. В магазинах представлено много готовых подборок метизов, упакованных в удобные для хранения и использования коробки. В таких кейсах каждый элемент располагают на отдельном месте, указывая при этом рядом его размер.

Среди конкурентов выделяются своим отличным качеством профессиональные комплекты насадок от компаний Hitachi и Kraftool. Они содержат метизы всех стандартных размеров, используемых в различных сферах практической деятельности.

Если покупать набор качественных метизов, то такая покупка обойдется дешевле, чем поштучное приобретение аналогичного товара. Закупка комплекта, позволяя сэкономить денежные средства, является очень удобной при осуществлении профессиональной деятельности.

Несмотря на большое разнообразие форм рабочих наконечников для шуруповерта и различия в материале, из которого они изготовлены, в любом случае следует выбирать качественную оснастку. Приобретение продукции от известных брендов, хорошо зарекомендовавших себя на протяжении уже многих лет, является правильным решением для профессиональной деятельности и при больших регулярных объемах выполняемых работ. Такие изделия прослужат очень долго, способствуя эффективному выполнению трудовых задач. Низкокачественные, дешевые комплекты допустимо приобретать для бытового использования. Но следует учитывать, что они быстро изнашиваются, причиняя массу неудобств во время рабочего процесса.

7. Форма шлица

Разнообразными бывают не только рукояти отвёртки, но и форма наконечника, который подбирается в зависимости от необходимого типа шлица. Рассмотрим самые распространённые формы шлицов:

• Плоская отвёртка SL (Slot). Представляет собой плоский, ровный шлиц различной длинны, которая зависит от необходимой силы, передающей при крутящем моменте. Чем большее усилие необходимо приложить, тем шире должен быть шлиц.
• Крестообразная PH (Phillips). Имеет наконечник в виде креста с различным диаметром и различной толщиной граней, в зависимости от размера. Такая форма позволяет передавать намного больший крутящий момент, чем плоская отвёртка благодаря тому, что её площадь прилегания почти в 20 раз больше.



• Крестообразная PZ (Pozidriv). Наконечник такой отвёртки выполнен в виде двойного креста и имеет более глубокую посадку, что даёт возможность лучше фиксировать его в отверстии шлица и предотвратить выскакивание во время осуществления затяжки. Позволяет приложить немного большее усилие, чем при работе отвёрткой РН.
• Шестигранная HEX. Наконечник такой отвёртки напоминает шестигранный ключ и используется для работы с соответствующими шлицами. Благодаря большей площади прилегания, позволяет передать в 10 раз больше усилия при крутящем моменте, чем плоская отвёртка.
• Отвёртка TORX. Наконечник TORX имитирует форму шестилучевой звезды. Эта необычная форма предотвращает стирание граней, как на отвёртке, так и в шлице резьбового соединения. С помощью неё, возможно приложить большее усилие на деталь, чем обычной шестигранной отвёрткой. Встречаются так же наконечники TORX с небольшим штырьком внутри.

Как сделать своими руками?

Приобретение готового набора означает существенный расход средств. Порой туда входят лишние инструменты, которые в реальности не нужны. Или, наоборот, требуется столь тонкое приспособление, что в готовых комплектах его не продают. Очень маленькие отвертки делаются на основе игл. Подойдут не только портняжные иголки, но и те, которыми комплектуют бытовые швейные машины. От острого края надо избавиться, потому что он все равно не нужен. Далее отжигают металл, планомерно нагревая один из концов до 900 градусов. Последующее охлаждение должно идти медленно. О том, что нагрев достиг необходимой стадии, свидетельствует оранжевый цвет края. Если он будет красноватым, нагрев следует усилить, а при достижении светло-желтого либо белого тона — ослабить.

Для подогрева заготовки можно использовать обычную горелку газовой плиты

Остужать иглу надо путем осторожного вывода наружу. В этот момент повысятся пластические качества стали, поэтому можно будет сразу же на малой наковальне ударами миниатюрного молоточка придать нужную форму

В качестве наковальни подойдут:

• бьющая часть более крупного молотка;
• стальные пассатижи;
• плоскогубцы;
• иной металлический инструмент с достаточно большой ровной площадкой.

Улучшить ковку можно повторным подогревом иглы. В этот раз скорость вывода из пламени уже роли не играет. Придав кончику заготовки требуемую форму, дорабатывают его при помощи плоского надфиля. Иногда просто шлифуют. Закончив обработку, обязательно надо закалить лезвие отвертки, прогрев его конец до темно-вишневой окраски и сразу же после этого окунув в воду.

Закаленная таким способом деталь излишне хрупка. Непременно следует прибегнуть к еще одному приему обработки — так называемому отпуску. Прежде всего согревают заготовку, чтобы она стала или фиолетовой или светло синей (эти тона железо приобретает в диапазоне 285-300 градусов). Так как из-за окалины, появляющейся на закаленном металле, точно распознать цвета будет сложнее, требуется ее обязательно удалить. Процедура отпуска завершается плавным остыванием иглы в воздухе.

В следующем видео вас ждут распаковка и обзор набора часовых отверток.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

• Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.
• Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав производителей.
• Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.
• Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

Разновидности

На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.

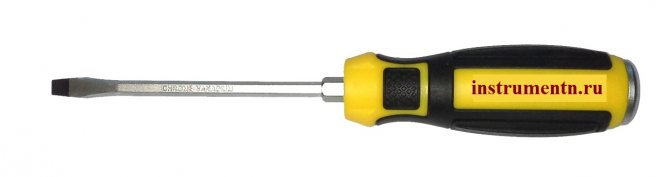

Плоская отвертка

Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:

• Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
• Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
• Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.

При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.

Отвертка крестовая

Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.

Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками

Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз

Однако и они имеют недостатки:

• Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
• Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
• Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.

Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.

Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.

Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

• отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
• №1 – от 2.1 до 3 мм
• №2 – от 3.1 до 5 мм
• №3 – от 5.1 до 7 мм
• №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

• Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
• №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
• №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
• №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
• №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить. Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество.
