Разбираемся в многообразии насадок на дрель — описание и особенности

Самым незаменимым инструментом во время проведения ремонта или строительных работ считается дрель, электрическая или на аккумуляторах. Именно она помогает проводить массу подготовительных работ, начиная с перемешивания раствора и заканчивая шлифовкой деревянных или бетонных конструкций. Для выполнения последней операции понадобится шлифовальная насадка на дрель, имеющая множество модификаций, при помощи которых можно производить работу по металлу, дереву, бетону и оштукатуренным поверхностям.

Назначение

Специализированные насадки для дрелей иногда вполне успешно заменяют полноценный узкопрофильный инструмент. Подобный подход позволяет заметно сэкономить домашнему мастеру, исключив покупку дорогостоящего оборудования.

Шлифовальные насадки прекрасно справляются с удалением лакокрасочного покрытия со стен и потолков, почистят металл от ржавчины и доведут до ума загрунтованные поверхности. Останется только отполировать обработанные участки фетром или войлоком. Естественно, что такое решение оправдывает себя только в быту. Промышленный сегмент требует больших мощностей, хорошей отдачи и высокой скорости. А этого бытовая насадка, увы, предоставить не может. Сфера применения подобных устройств – частные дома, дачи, квартиры и гаражи.

Когда необходима установка на шуруповёрт, потребуется специальный адаптер или шестигранный хвостовик. Здесь всё зависит от конкретной модели инструмента и его функциональных возможностей.

Шуруповёрт многим удобен, но имеет один серьёзный недостаток – низкую скорость вращения патрона. Поэтому для очистки той же ржавчины, где нужны приличные обороты, он мало подходит.

На строительном рынке можно встретить самые разные варианты приспособлений для обработки практически любого материала, начиная от деревянных деталей и закачивая привередливыми стеклянными поверхностями. Распространённый форм-фактор барабана или тарелки можно использовать как в вертикальном, так и горизонтальном положении благодаря специальным переходникам. Таким образом, дрель может выступать в роли точила, обеспечивая заточку и шлифовку деталей.

Преимущества и недостатки шлифовальных насадок

Несмотря на обилие решений, подобные приспособления всё же являются вспомогательными и для решения специфических задач не подходят. Один из главных недочётов – вес дрели. Тяжёлый инструмент сложно удерживать на вытянутых руках или над головой. Из-за этого страдает качество обработки поверхности и продолжительность процедуры.

Но там, где высокая точность не требуется, вроде зачистки материалов или обдирки стен, этот момент не критичен. Одним словом, шлифовальная насадка для дрели – бытовое приспособление, не претендующее на профессиональный уровень.

Явный плюс тандема из дрели и насадки – дешевизна с доступностью. Потратив несколько сотен рублей, можно получить более чем адекватную для домашних нужд отдачу. Тогда как покупка профессионального оборудования влетит в серьёзную копеечку. И не факт, что инструмент понадобится после проведения необходимых работ.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 — 100 мм.

Вариации

Тип насадки во многом зависит от характеристик обрабатываемого материала и необходимой технологической операции. В магазинах можно встретить следующие конструкционные разновидности.

1. Тарелочные. Применяются для окончательной обработки металлических поверхностей и полировки изделий.
2. Дисковые. Конструкция отлично подходит для труднодоступных мест.
3. Чашечные. Чаще всего используют для шлифовки декоративных покрытий и удаления ржавчины с металла.
4. Барабанные. Насадка нужна для работы с листовыми торцами, щелями и округлыми отверстиями.
5. Мягкие. Конструкция идеально подходит для обработки привередливых к механическому воздействию материалов, вроде пластика, окрашенного дерева и т.п.
6. Торцевые. Насадки нашли своё применение в высокоточной отрасли, к примеру, ювелирном деле. Величина и форма головки выбирается в соответствии с требуемой технологической операцией.

Качество шлифовки при помощи дрели напрямую зависит от размера инструмента, его мощности, скорости вращения шпинделя и сноровки работающего.

Каждая насадка имеет определенный весьма специфический вид, поэтому надо рассматривать их отдельно, с учетом сферы применения.

Тарелочная насадка

Такие полировочные насадки выпускаются двух видов, в зависимости от основы — пластик или литая резина. Последний вариант используется чаще, т. к. повреждения поверхности, особенно из древесины, из-за сильного нажима не будет. Основание приспособления покрывают специальной бумагой, крепящейся довольно надежно за счет липкого слоя.

Большое значение имеет жесткость наждачной бумаги — это может быть предварительная или на профессиональном языке строителей черновая обработка разных поверхностей. Такие же насадки, но с более мягкой и мелкой зернистости бумагой применяют для финишной обработки перед покраской. Перед штукатуркой стен или нанесением шпатлевки с помощью таких насадок производится ошкуривание. Процесс очень пыльный, поэтому обязательно надо применять респираторы и специальные очки.

Специальные чаши

Насадки, имеющие вид перевернутой чаши, где расположены щетки из металла для удаления окалины, следов ржавчины или ошкуривания поверхностей из древесины. При столярных работах они используются для специального выделения текстуры дерева. Металлические составляющие взлохмачивают волокна, а затем используется полировальный круг. Потом наносится морилка и лак, в результате предмет имеет уникальный рисунок древесины, текстура четко выделяется под лаковым покрытием.

Наполнение чаш из более мягкого материала используют в том случае, когда необходимо выполнить тонкие полировальные работы.

Дисковые насадки

Полировальная насадка в виде дисков устанавливается на дрель. Она отличается от описанных выше конструкций тем, что проволока имеет другое направление: от центра к краю. К таким насадкам относятся и веерные разновидности или лепестковый круг (когда лепестки из наждачного полотна крепятся параллельно основанию). Такие изделия применяются для зачистки труднодоступных мест и требуют определенного умения и сноровки.

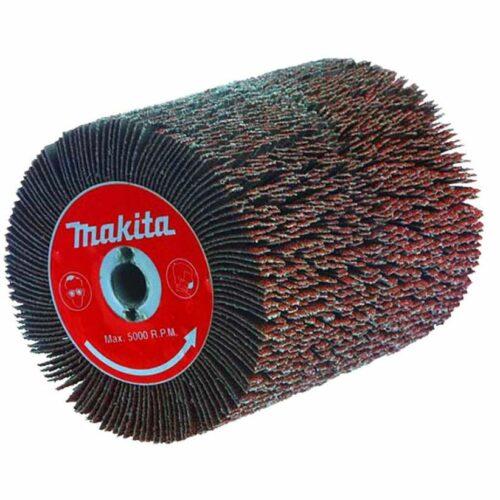

Применяется на практике и другой вариант лепесткового круга: когда все его мелкие составляющие закрепляются в виде общего цилиндра. Такие насадки используют при зачистке алюминиевых деталей радиаторов для машин, торцевых и боковых поверхностей от застывшего флюса после выхода из специальной печи, где происходит их пайка.

Цилиндрические насадки

По внешнему виду они очень похожи на вращающийся барабан. Изготавливают их из твердых сортов резины, рабочая поверхность находится сбоку на торце. Из наждачного полотна делаются ленты определенного диаметра, чуть более цилиндра — их одевают на насадку, а затем закручивают крепежный болт. В результате насадка увеличивается в диаметре и надежно удерживает абразивную ленту.

Эти насадки используют для шлифования стекла, дерева и металла, актуальное применение на практике — ошкуривание радиусных отверстий.

К этому виду можно отнести и шлифовальный барабан для аккумуляторной или электрической дрели, разновидности которого представлены на фото.

Насадки мягкие

Войлочный круг, насадки из скрученной веревки, поролона, мягких сортов кожи применяются на производстве, когда необходимо выполнить нежную обработку поверхностей. Крепятся они с помощью двух шайб, как, например, точильный круг для дрели, когда надо сделать миниатюрное точило для мелкого режущего инструмента.

Мягкие устройства используются для работ с лакокрасочными поверхностями, они отличаются от других видов полирующих насадок деликатностью отношения к любым материалам. Их часто используют для удаления технического мусора после обработки с уязвимых к стиранию поверхностей.

Торцевой круг

Такие приспособления выпускаются в виде различных геометрических фигур из абразивного камня или более мягкого материала для деликатной обработки различных поверхностей. Применяются насадки в труднодоступных местах для качественной обработки более мелких деталей и изделий из драгметаллов.

Насадки с абразивом легко заменяют напильник и используются для точной доводки металлических поверхностей, а мягкие — служат только для полировки.

Камень для шлифовки

Такими устройствами на производстве убираются различные погрешности в работе с конструкциями из различного металла и изделий из бетона, например, наплывы, образовавшиеся во время заливки пола. Величина зернистости приспособления существенно влияет на качество шлифовальных или полировальных работ.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.

Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 — 0,4	0,4	0,5	0,5 — 0,6	0,6 — 0,8	0,6	0,8	0,8 — 1,0	1,0 — 1,2	1,2 — 1,6	1,4 — 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Виды материала изготовления насадок

Диски для шлифования выбирают по материалу, из которого он изготовлен.

1. Наждачное полотно — у него большой диапазон зернистости и жесткости.
2. Мягкие материалы, к которым относится виниловая насадка на дрель, прекрасно удаляют с металлических поверхностей следы воздействия коррозии, а также старую грунтовку и шпатлевку. В процессе работы металл не нагревается, деликатная обработка повышает эффективность шлифования.
3. Шлифовальные камни. Основное применение — для исправления сложных дефектов при проведении строительных работ, с ними легко обрабатывать металлоконструкции и бетонные поверхности.

Большое разнообразие материалов и конфигураций насадок позволяет применять дрель для шлифовки любых поверхностей. Например, насадка на дрель для полировки автомобиля доведет до блеска окрашенную поверхность, а мелкие насадки, используемые в ювелирном производстве, зачистят самые труднодоступные места изделий.

Общие сведения

Интересно то, что существует несколько типов этого инструмента, и каждый из них приносит определенную пользу:

1. Маленький шуруповерт – используют вместе миниатюрной электрической отвертки, чтобы ремонтировать телефоны, часы и малогабаритную бытовую технику.
2. Складные приборы – такие модели используются для работ в ограниченных пространствах, куда не добраться с обычным полноразмерным прибором. Если в процесс ручка начинает создавать помехи, ее можно просто открутить.
3. Дрель-шуруповерт – конструкция, которая является гибридной. Она способна объединять в себе лучшие свойства для каждого инструмента.

Прочность соединения при помощи аккумуляторного шуруповерта намного лучше, чем использование даже самых дорогих и качественных отверток. Кроме того, теперь не потребуется искать сотни других инструментов с нужной вам засечкой, так как есть множество насадок на шуруповерт. В это статье будут рассмотрены лучшие из них.

Советы по выбору

В доброй половине случаев шлифовальные насадки реализуются под маркой производителей электрооборудования. Хорошо, если оба устройства одного бренда. Тогда никаких проблем с совместимостью быть не должно.

Лучше смотреть в сторону известных марок. Они радеют за качество ввиду высокой конкуренции на рынке. Изделия от ноунейм-производителей хоть и стоят гораздо дешевле, но шанс нарваться на посредственный продукт в этом случае заметно выше.

Популярные производители:

• «Бош»;
• «Макита»;
• Dremel;
• «Зубр»;
• «Матрикс»;
• Fit;
• «Энкор»;
• Verto.

Целесообразнее переплатить за качество, чем постоянно докупать бросовые шлифовальные насадки, которые стачиваются после нескольких применений.

Нюансы в работе

Главная проблема во время работы с дрелью — правильное расположение инструмента относительно обрабатываемой поверхности. Если не выдерживать четкий горизонт при работе с кругом диаметром 150 мм, то на поверхности будут появляться следы в виде радиусных царапин. Для исключения этих негативных последствий надо потренироваться на какой-нибудь черновой поверхности или использовать специальные приспособления.

Выделяют два основных вида шлифовки при помощи дрели.

1. Инструмент работник держит в руках — негативные последствия мы указывали выше, к положительным качествам можно отнести использование его в труднодоступных местах и при обработке деталей сложной геометрии.
2. Инструмент жестко закреплен на столе — этот метод хорош тем, что качество шлифования становится высоким. Недостаток в малой мобильности дрели.

Во время работы инструмент нагревается, поэтому необходимо делать перерывы, чтобы дать остыть разогретым деталям. В обязательном порядке надо использовать средства защиты: очки, перчатки, респиратор. Пренебрегая этим, вы подвергаете себя опасности получения травмы, а пыль не способствует нормальной работе дыхательного аппарата человека.

При обработке камня, стекла и дерева все средства защиты должны быть обязательно применены, иначе работающего нельзя допускать к процессу ошкуривания или шлифования.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

Насадка своими руками

Если речь идёт о каких-то грубых и черновых работах, то вполне можно обойтись самодельным приспособлением. Один из самых простых способов – переделать классический круглый напильник. Достаточно снять ручку с инструмента и обработать посадочное место, чтобы оно плотно садилось в патронник и надёжно удерживалось.
