Обзор насадок на дрель: для резки, шлифовки, полировки, точного сверления

Характеристики направляющей для дрели

Стойка для сверления дрелью обладает несколькими важными характеристиками:

• Ход по вертикали ( на какое расстояние можно двигать инструмент по вертикали).
• Диаметр фиксирующего фланца ( определяет инструмент какого размера можно зажать).
• Материал.
• Размер и массы прибора.

Стойки для сверления бывают мобильными и стационарными. Стационарные направляющие сильно напоминают небольшой сверлильный станок, они выглядят как штатив для дрели. Мобильные направляющие являются насадками для сверлильного инструмента. Их главное достоинство — это очень высокая мобильность.

Важным свойством стойки является способ крепления. Наиболее надёжным вариантом выступает магнитное крепление. Есть и вариант попроще — это вакуумное крепление.

Мобильные приборы спокойно фиксируется в руках и поглощает вибрацию при сверлении. Большинство людей выбирают именно мобильные направляющие. Всё благодаря их отличным характеристикам. Они очень надёжны, компактны и обладают низкой ценой.

Применение дрели в качестве насоса

Есть возможность применения электрической дрели в качестве привода насоса, предназначенного для перекачивания жидкостей. Хоть этот насос и не предназначен для длительного и активного применения, но он может продуктивно разрешать многочисленные задачи. В частности, он может благополучно откачивать незначительные объёмы вязких жидкостей (например, масла либо краски) и обыкновенной воды.

Для того чтобы поменять темп откачки жидкой среды, достаточно поменять число витков, производимых сверловочным патроном.

Корпуса бурильных насосов, как правило, сделаны из пластмассы, они не имеют длительного времени работы, но этот недостаток возмещается низкой ценой подобных приборов.

Рейтинг лучших моделей представляют следующие инструменты:

Tecmobit Wolfcraft

“Калибр 96302“. Отличная бюджетная модель. Обладает хорошим качеством и низкой ценой. Приставка состоит из двух стержней из хромированного металла и пластикового основания. Также в приборе есть специальное приспособление для фиксации инструмента. Калибр показал себя как недорогой и надёжный инструмент.

Калибр 96302

Китайская модель “KWB 7784“ уже давно занимает лидирующие места. Конструкция этого прибора схожа с российским Калибром. Мнение потребителей на его счёт неоднозначное. Некоторые потребители отзываются о непродолжительном сроке службы прибора и о его поломках. Высота прибора небольшая, всего 213 мм. Обладает вертикальным ходом 160 мм и диаметром отверстия под инструмент равным 43 мм. Вес прибора немногим больше килограмма.

Продукция марки KWB

Стойка ДИОЛД СМС-43. Она состоит из основания, колонны и зажима для крепления электродрели. В основании есть пазы для тисков. Имеет высоту 500 мм и диаметр отверстия под дрель 43 мм.

Обратите внимание на следующих производителей:

• Dremel – компания производит станки для дрелей. С их помощью можно сверлить под углом, полировать и шлифовать материалы.
• Sparta – Стационарные стойки. Важными достоинствами является высокое качество и плавность движения дрели.
• Skrab – Часто используется в домашних условиях и небольших мастерских. Отличный прибор за свою весьма скромную цену.

И это только самые основные вертикальные приспособления для дрели, кроме них существует ещё множество известных и не очень.

Характеристика и применение угловых насадок на дрель

К категории угловых насадок на дрель можно отнести несколько разновидностей съемных приспособлений для выполнения различных операций. Некоторые наконечники предназначены для создания отверстий в тех местах, куда инструмент с обычным сверлом не достанет. Существуют насадки с регулируемым и стационарным углом. Во втором случае приспособление повернуто на 90° и зафиксировано в таком положении.

Угловые приспособления также могут использоваться в качестве ограничителей. По сути, эта насадка одновременно выполняет две функции: ограничивает глубину формируемого отверстия и обеспечивает необходимое положение сверла, в результате чего угол получается точным.

Угловые насадки на дрель бывают стационарные и регулируемые

Кроме этого, в продаже можно встретить насадку-шуруповерт на дрель. Она имеет более сложное строение, чем обычный вариант. Такие приспособления позволяют закручивать крепежные элементы (шурупы) под разными углами.

Важно! Насадка для закручивания крепежных элементов может применяться только с теми моделями инструмента, в которых имеется возможность снизить скорость оборотов.

Насадки углового типа обычно продаются в виде наборов, куда включены наконечники различных диаметров. Благодаря этому можно выполнять установку шурупов и саморезов разной величины. В редких случаях встречаются съемные приспособления, которые позволяют превратить электродрель в шлифмашинку с угловой конструкцией.

Необходимые детали

Любая стойка для дрели, независимо от ее габаритов и с учетом предназначения подобных приспособлений, имеет основные конструктивные элементы, каждый из которых выполняет свои функции и должен соответствовать определенным требованиям.

• Станина – одна из основных составляющих описываемого оборудования, являющаяся его основанием (подставкой) и обеспечивающая устойчивость всей конструкции. Помимо этого, на станине располагаются тиски для фиксации обрабатываемых заготовок. Вес и размеры данного элемента зависят от мощности используемого инструмента и перечня выполняемых задач.
• Направляющая стойка, которая располагается строго вертикально по отношению к основанию. Даже при незначительном отклонении может быть испорчена обрабатываемая заготовка и сломано сверло или фреза. В зависимости от конструктивных особенностей конкретной модели эта деталь может быть изготовлена из разных материалов.

• Механизм хода. К устройству данного узла нет каких-либо строгих требований, не применяются шаблоны. Его главная задача – это обеспечение плавного перемещения, закрепленного с помощью кронштейнов или хомутов сверлильного инструмента вдоль штатива. Существует много вариаций таких механизмов.
• Держатель для оборудования (дрели, перфоратора, шуруповерта). В качестве эффективного крепления используются хомуты, колодки и прочие монтажные элементы.

Насадки, инструменты и приспособления для электродрели

Электродрель — незаменимый инструмент, который можно найти едва ли не в каждом доме, представляет собой нечто большее, чем мотор с патроном и удобной ручкой. Именно патрон дрели является тем приспособлением, что позволяет использовать ее с расширенными функциями. Исключение составляют только упоры, предназначенные для фиксации дрели и точного задания позиции и направления перемещения.

Классификация насадок и приспособлений

Дополнительные приспособления и насадки на дрель можно разделить на несколько групп — по функциональности.

Группы насадок и приспособлений для дрели:

• упоры и фиксаторы, позволяющие точно позиционировать инструмент и ограничивать глубину отверстий;
• насадки-упоры для формирования отверстий под разными углами и точно выверенным прямым углом;
• насадки с функциями резки металлов, древесины, пластиков, плитных материалов;
• полирующие и шлифующие насадки, круги, щетки, абразивные инструменты;
• венчики для перемешивания растворов, красок, штукатурных смесей, клеев;
• насосы с приводом от электродрели.

В этом списке могут оказаться не все категории насадок и приспособлений, поскольку выбор их огромен, а новые устройства появляются постоянно. Их выпускают не только промышленные предприятия, но и мастера-умельцы.

Упоры, рамы, направляющие, станки

В этой категории можно встретить несколько видов устройств, задача которых либо ограничить смещение дрели относительно оси сверления, либо сделать ее поступательное движение как можно более точным по направлению.

Конструкция большинства упоров состоит из двух направляющих, фиксаторов положения дрели, непосредственно рамы или гнезда для установки инструмента.

Направляющие могут дополняться пружинами возвратного действия, которые отталкивают инструмент при отсутствии усилия со стороны человека. Некоторые упоры имеют червячные механизмы перемещения и фиксации, рассчитанные на медленное продвижение инструмента или его установку на определенной позиции.

Упоры имеют две четко разделенные категории — фиксируемые на дрели и фиксирующие саму дрель. Вторые, установленные на столе или верстаке, придают дрели функцию подвижной части, каретки сверлильного или шлифовального станка. Умельцы умудряются сделать и токарные станки. Это весьма специфические приспособления, которые далеко не всегда находят применение в повседневной практике использования дрели. Их приобретение должно быть ясно мотивировано — либо вы мастер, извлекающий из инструмента определенную прибыль, либо вы коллекционер или любитель слесарных и токарных работ.

Стоимость упоров варьируется в широких пределах, поскольку существует множество вариантов их конструкций, уровня сложности и функциональности. Самое простое приспособление в этом классе — параллельный упор, ограничивающий глубину проникновения сверла в материал. Фиксированные станки — наиболее дорогая часть этого раздела, рассчитанная на профессиональное применение.

Сверла с расширенными возможностями

Главная задача электродрели — сверление отверстий, и набор инструментов для этого весьма широк. Помимо обычных наборов и единичных сверл в этом классе приспособлений можно найти и использовать:

• сверло Форстнера, имеющее острие для центровки и широкие боковые режущие поверхности. Инструмент позволяет проделывать в дереве отверстия малого и среднего диаметра, не проходя материал насквозь. Благодаря острию, этим сверлом можно сделать отверстия под установку петель, очень точно расположенные по отношению к краям доски;

• перьевые сверла для работы с деревом позволяют проделывать широкие, до 60 мм отверстия под установку фурнитуры в массиве и плитных материалах. Центрирующее острие и широкие боковые перья рассчитаны на точное позиционирование выемки и ограниченную глубину. Сверла имеют характерную плоскую конфигурацию;

• коронка-насадка — сложный по форме инструмент для выборки материала из массива древесины и плит ДСП, ДВП, бетона и металла. Прочная широкая режущая поверхность с характерным профилем работает как резец или группа резцов, выбирающих отверстие диаметром до 100 мм. В центре насадки располагается сверло, задающее первое, центрирующее отверстие и направляющее всю насадку;

• сверла по дереву, бетону, металлу — широкий спектр различных конфигураций, в том числе и особо прочные победитовые сверла для работы с бетоном. В этой группе можно встретить и насадки для вибрационных и ударных машин, которые по функциональности близки к перфораторам.

Относительно стоимости и необходимости иметь в наличие инструменты из этого списка можно сказать, что выбор вариантов очень велик. Самой дорогой в категории окажется сложная насадка для выборки широких отверстий — это профессиональный инструмент, который подойдет не ко всякой дрели.

Сверла для дрели — домашние или профессиональные

Сверла перьевые и инструмент Форстнера относятся к полупрофессиональной категории — их можно приобрести и держать в наборе, но стоит учитывать, что в повседневной практике применять такие специфические приспособления не приходится. Они пригодятся любителям поработать с мебелью, специалистам по столярному плотницкому делу, для сборки дверей.

Набор обычных и победитовых сверл стоит иметь в доме постоянно, причем, чем больше будет вариантов диаметра, тем лучше. В квартире с бетонными стенами без победитового сверла обойтись крайне тяжело. Насадки для перфораторов и ударных дрелей рассматриваются в двух вариантах — профессиональные для строителей и ремонтников с мощными перфораторами и для домашнего применения, рассчитанные на работу с дрелью расширенной функциональности.

Угловые адаптеры для сверления в труднодоступных местах

В этой группе приспособлений чаще всего встречаются редукторы — шестереночные и фрикционные узлы, изменяющие угол вращения за счет использования дополнительного механизма и собственного патрона под сверло. Это своего рода удлинители, которые устанавливаются на дрель и удерживают сверло в своем патроне, давая возможность пробраться в узкие места.

Тут стоит задуматься о выборе приспособления по возможностям.

Оптимальным вариантом будет насадка с переменным углом, практически универсальная, которая стоит несколько дороже фиксированной, но дает возможность пробраться куда угодно. Для пользования таким редуктором потребуется дрель повышенной мощности и хорошим крутящим моментом, но для человека, который все домашние работы выполняет сам, приспособление может стать хорошим помощником.

Режущие насадки на электродрель

В этой категории можно найти как минимум два варианта конструкции и возможностей использования приспособлений для электродрели — классические ножницы для работы с листовыми материалами и так называемые “сверчки”, позволяющие делать ровные разрезы и сверлить широкие отверстия.

Насадка-ножницы

Ножницы уверенно работают со сталью до 3 мм толщиной, ими можно кроить листы поликарбоната, алюминиевые профили, пластик, кровельные материалы. Насадку выбирают по усилию, диапазон для выбора широк, причем инструмент может быть приспособлен к профессиональной мощной дрели и к домашней машине.

В частном доме или гараже такое приспособление не помешает мастеру-любителю, потому что работа с листовыми материалами всегда актуальна. Мощные ножницы потребуют приобретения и дрели с соответствующими параметрами.

Насадка-сверчок или высечные ножницы

Профессиональное приспособление для работы с листовыми и кровельными материалами, способное резать листовую сталь толщиной в 1,5 мм, нержавейку до 1,2 мм, пластик, алюминий и медь до 2 мм. Главное достоинство вырубных ножниц типа “сверчок” — возможность точного раскроя листа и сверления отверстий среднего и большого диаметров.

Инструмент незаменим для мастеров-кровельщиков, которым важна не только точно и аккуратность, но и высокая скорость работы. Для использования сверчка нужны определенные навыки.

Стоит ли покупать или держать в домашней мастерской такое приспособление?

Только при условии, что вы умеете им пользоваться, и сам инструмент — качественный и дорогой. Сверчок низкого качества не даст эффекта хорошей резки, а пользоваться им придется лишь время от времени. Сверчок дает возможность выполнять художественную резку листовых материалов.

Полировочные и шлифовочные инструменты для электродрели

Эта категория состоит из двух больших разделов — инструменты для полировки и шлифовки. По форме эти инструменты могут быть разными, поскольку могут применяться для работы по поверхности, обработки отверстий и доводки швов. В зависимости от назначения выбирается и материал инструмента.

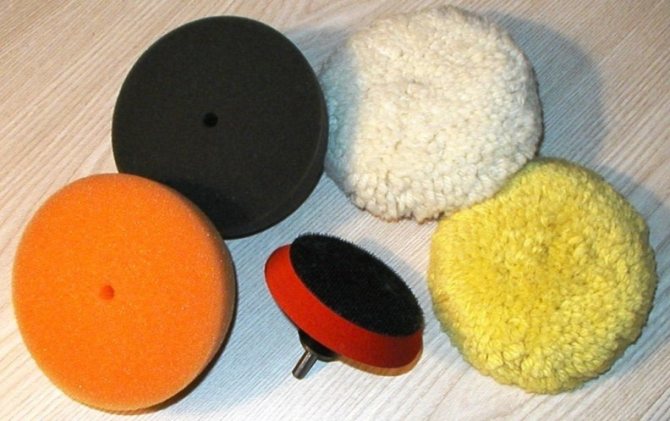

Оснастка для полирования

Изготавливается из войлока, фетра, шерсти и поролона, наждачной бумаги. Предназначен для приведения поверхностей, отверстий и швов в конечное гладкое состояние, придания эффекта блеска.

К профессиональным инструментам следует отнести насадки для обработки отверстий и полировки дисков — самые дорогие, позволяющие доводить до технологически необходимого состояния различные отверстия, в том числе и в деталях корпуса автомобиля.

Насадки этого типа выбирают по основному назначению и размерам. Для домашней мастерской вполне достаточно полировочной щетки для обработки поверхностей и швов. Стоит приобрести щетки трех размеров и степеней жесткости, чтобы иметь возможность обрабатывать поверхности из разного материала. Наиболее распространенная насадка для полировки делается из фетра средней жесткости.

Оснастка для шлифовки

Эти насадки различаются по конструкции и основному материалу на:

• абразивные фибровые диски с установкой на опорную тарелку;

• лепестковые головки из наждачной бумаги;

• твердосплавные фрезы для работы по особо прочным материалам с высокой точностью;

• шлифовальные камни для обработки кромок, швов, отверстий;

• абразивно-полимерные щетки для удаления загрязнений с поверхности металла, дерева, камня и других материалов.

Можно заметить, что в группе инструментов есть исключительно профессиональные изделия — это фрезы из специальных твердых сплавов (они же шарошки) и штоковые шлифовальные камни. Их применение на бытовом уровне практически бессмысленно.

В домашней мастерской и гараже стоит иметь набор из лепестковой и нескольких нейлоновых щеток, абразивные круги с несколькими размерами зерна. Очень важная деталь — приобретая такие приспособления нельзя забывать, что они подвержены быстрому износу. Стоимость их как правило невысока.

Насадки-венчики

Представлены всегда в широком выборе. Эти инструменты имеют разнообразную форму и размеры, так как предназначены для перемешивания сухих, жидких и вязких смесей. Венчики как правило недороги, но выбирать их следует с учетом предстоящей работы — сломать насадку можно, применив к излишне вязкому раствору.

Инструменты с характерными вертикальными деталями подходят для работы с сухими смесями, спиралевидные и сложные насадки рассчитаны на перемешивание растворов различной плотности.

Для масштабных строительных работ лишь дрелью с венчиком будет не обойтись, в таком случае лучше использовать строительный миксер.

Насадки-насосы для электродрели

Это наиболее специфичная группа приспособлений — такой насадкой можно пользоваться для перекачки жидкостей и растворов, но при условии, что вы располагаете мощной дрелью. Производительность насоса выбирают по ситуации, поэтому говорить о конкретном применении крайне сложно.

Ценовой разброс в этой группе очень широк, потому что насосы выпускаются и российскими, и китайскими, и европейскими производителями. Покупать ли насос-насадку для дрели в домашнюю мастерскую, сказать сложно. В частном доме и на даче он может понадобиться в аварийных ситуациях, но нельзя забывать о том, что время непрерывной работы мотора дрели ограничено, и насос придется периодически останавливать.

В завершение обзора обязательно отметим, что при выборе насадок необходимо учитывать конструкцию, мощность и функциональность дрели, собственные навыки обращения с инструментом и необходимость строго соблюдать меры безопасности!

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

• рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
• пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

• пружину соединяют непосредственно с ручкой станка;
• пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

• на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
• на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
• штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Приборы для обработки дерева

На современном рынке присутствуют устройства для сверления, дающие возможность не только снизить глубину отверстий и руководить вертикальным расположением их оси, но и употреблять буровое долото в качестве небольшого резака. Подобные устройства особенно известны среди домашних специалистов, самостоятельно производящих мебель.

При применении разных рабочих приборов на дереве могут проводиться разные технологические процедуры (в частности, фрезерование, боковое высверливание отверстий в изделиях выпуклой либо более сложной конфигурации, требующих применения специальных вставок). В отдельных фрезерных модификациях подобных гибких приборов подключаются особые всасывающие насосы, объединённые с пылесосом, при помощи которых с области обрабатывания удаляются пыль и небольшие стружки. Необходимо иметь в виду, что даже подобные многофункциональные устройства не дают возможность сделать сверло полноценным ручным резаком.

Оно обладает:

• теми же рабочими возможностями;
• гарантирует более высокую достоверность и качество обработки.

Никто не будет опровергать тот факт, что значительно комфортнее употреблять сверлильный механизм для создания отверстий (точность обработки с оборудованием выше). Большая часть современных модификаций этой адаптации обустроены тисками для фиксации элемента во время обработки, а также рамкой, в которой такой элемент может беспрепятственно передвигаться.

Непосредственно инструмент располагается в специальном держателе для сверла (корзинке), являющейся многоцелевым зажимным аппаратом и может применяться фактически для любой модификации бурового прибора. Подобное приспособление, в щите которого используется чёткая метрическая сетка, представляется весьма нужным приобретением для каждого домашнего мастера, поскольку оно даёт возможность формировать отверстия с минимальными затратами и правильностью.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Насадки для сверления

Поскольку главное назначение дрели – сверлить, а для дрелей с функцией шуруповерта – вкручивать и выкручивать саморезы и винты, то и разнообразие насадок для этого самое большое: от простых упоров для ограничения глубины сверления, до высокотехнологичных площадок для перпендикулярного сверления и сверления под заданным углом.

К насадкам данного направления также можно отнести удлинители различных конструкций и переходники:

• гибкие;

• со смещением оси;

• угловые, как с заданным углом наклона, так и с переменным;

Изготовление штатива станка

Станок будет состоять из следующих частей:

• нижняя часть;
• металлические вертикальные направляющие;
• верхняя часть с патроном.

Нижняя часть

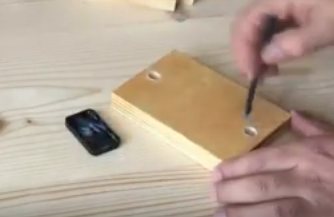

Представляет из себя доску или толстую фанеру, в которой просверливаем два отверстия под направляющие. Эти отверстия должны быть чуть большего диаметра, чем направляющие для того, чтобы в дальнейшем можно было выставить их точно под 90 градусов.

Металлические вертикальные направляющие

Представляют из себя два стержня одинакового размера. Крепятся в нижнюю часть изделия при помощи холодной сварки или эпоксидной смолы.

Для того, чтобы выставить их прямо под углом 90 градусов, можно использовать обычный деревянный брусок, у которого с обеих сторон пропилы должны быть также прямыми.

После полного высыхания клея изготавливаем верхнюю часть.

Верхняя часть с патроном

Изготавливается из бруска следующим образом. На бруске точно вымеряем три отверстия, два по краям, они будут сквозными и одно в центре. В центральном отверстии глубина с обеих его сторон будет равна ширине подшипников, которые будут приклеены тем же клеем к оси патрона и центральному отверстия верхней части станка.

В боковые отверстия устанавливаем втулки, которые будут свободно ходить по металлическим направляющим, но при этом не должно быть люфта. Втулки нужно подбирать точно по диаметру направляющих.

Эти втулки также клеим, чтобы они были плотно закреплены и не вылетали.

Берем патрон и к его оси приклеиваем направляющую.

Одеваем направляющую на ось патрона, убираем излишки клея. Направляющая должна также плотно садится на ось патрона. Получаем следующее.

На трубку патрона устанавливаем подшипник заранее выбранного размера.

Намазываем его клеем, устанавливаем в центральное отверстие верхней части станка.

С другой стороны проделываем тоже самое, устанавливаем второй подшипник.

Как видите , в патроне зажата трубка. Вместо ее можно зажать сверло. Она нужна для того, чтобы в дальнейшем установить патрон под углом 90 градусов, относительно нижней части изделия.

После того, как установили патрон и клей засох, снимаем верхнюю часть изделия с направляющих, одеваем на металлические стержни пружины и шайбы.

Пружины можно купить в любом строительном магазине. Потом одеваем верхнюю часть.

На вертикальных стержнях можно установить заглушки. В нижней части изделия вырезаем отверстие для удобства сверления.

Получается так.

Проверка изделия на точность и качество работы

Устанавливает сверло, сверлим отверстие

вставляем в него металлический стержень или сверло подходящего диаметра.

Делаем замер уголком на выполнение прямого угла после сверления.

Наши ожидания и старания оправдались. Станок работает точно. Можно применять при выполнении работ.

Результат работы

Если моя статья вам понравилась, ставьте палец вверх. Надеюсь она вам пригодится.

Желаю удачи.

Другие полезные насадки для дрели

Следующая группа насадок для электродрели призвана помочь ее владельцу при выполнении большого объема однотипной работы.

1.Насадка для установки алюминиевых заклепок.

Их достаточно много различных конструкций, как для одного размера заклепок, так и со сменными втулками для различных диаметров. Такая насадка будет очень полезной, если подобный крепеж приходится делать часто:

И дело здесь не только в автоматизации ручного труда, но и в скорости выполнения данного вида работ.

2. Ленточная насадка для саморезов.

Она еще больше, чем предыдущая, позволяет сэкономить время при устройстве гипсокартонных перегородок или больших объемах крепления других листовых материалов при помощи саморезов.

3. Шлифовальная ленточная насадка.

Такая насадка стоит в разы меньше ручной ленточной шлифовальной машинки, а работу с ней можно выполнить ту же, что практически нивелирует некоторую разницу удобства в работе.

Полезной будет насадка к дрели, позволяющая превратить ее в перфоратор. Мы уже писали о том, что ударной дрели (ссылка на статью), вследствие специфики формирования микроудара, не под силу выполнить работу перфоратора, а тем более получить удар без вращения. Эта же насадка и является ничем иным, как ударным узлом перфоратора, что делает ее одной из самых нужных в хозяйстве для электродрели.

Только для использования ее в полном объеме стоит приобрести и патрон для закрепления соответствующего инструмента.

Насадка угловой секатор будет полезна для перерезания толстых силовых электрокабелей, а также для обрезки довольно толстых веток деревьев.

Если вы захотите сэкономить на покупке электролобзика, а работа для него периодически находится, то соответствующая насадка поможет превратить в него вашу дрель.

Приспособления для адаптации электродрели в ручную циркулярную пилу также могут вам пригодиться в хозяйстве

Не говоря уже о таких маленьких, но полезных насадках, как насадка для заточки сверел малых диаметров, насадка-насос для перекачивания небольших объемов жидкости или насадка для полирования различных поверхностей.

Понятно, что вместо полировальной насадки можно вставить в дрель различные зачистные, шлифовальные и прочие насадки, о которых мы по причине их широкой известности и применяемости в данной статье писать не будем. Равно как и о различных типах и видах сверел и буров, напрямую использующихся для работы с дрелью.

Конечно, существуют и более экзотические насадки для дрели:

для заточки карандашей;

для чистки рыбы;

для ощипывания перьев птиц т.п.

Но наиболее часто используемые насадки для электродрели собраны в коротком видео:

Рекомендуем другие статьи по теме

Сборка садовой тачки своими руками — варианты из дерева и металла

Собираем чудо-лопату своими руками — конструктивные особенности, процесс сборки

Как выбрать садовый секатор для своих целей?

Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

Бренды

Описываемое оборудование является комфортным и полезным дополнением, обеспечивающим оперативную и надежную фиксацию сверлильных инструментов для выполнения стационарных работ с высокой точностью. С учетом спроса многие компании-производители наладили выпуск подобных приспособлений. Все представленные в этом сегменте рынка модели отличаются друг от друга конструкцией, функциями, комплектацией и стоимостью.

Одним из популярных брендов является «Энкор». Компания предлагает потребителю качественные устройства для работы с инструментами, имеющими различные характеристики (мощность, масса и диаметр шейки корпуса).

Не меньшим спросом пользуется продукция марки Sparky

В отзывах владельцы данной техники обращают внимание на повышенную устойчивость, обеспечиваемую наличием качественной плиты основания, отлитой из чугуна

Также на сегодняшний день в рейтинге популярности присутствуют и другие модели стоек.

• «Калибр» – надежная и универсальная конструкция, трансформирующая ручной сверлильный инструмент в компактный, стационарный станок.
• Dremel – устройство, характеризующееся функциональностью, длительным сроком эксплуатации и доступной стоимостью. Данные модели позволяют осуществлять вертикальное сверление, сверлить отверстия под углом, полировать и шлифовать материалы в горизонтальной плоскости.
• Sparta – стойки, превращающие в стационарные устройства как дрели, так и шуруповерты. К основным плюсам относят наличие качественного механизма, отвечающего за плавность и равномерность подачи закрепленного инструмента.
• Skrab – поворотная модификация, ставшая рациональным вариантом для использования в небольших мастерских, гаражах и домашних условиях. Конструкция сочетает в себе прочность, долговечность доступную стоимость.

Помимо всего перечисленного, пользователи выделяют модели «Диолод» и Artu. Первые с одинаковой эффективностью эксплуатируются в бытовых и промышленных условиях. В зависимости от модификации варьируется диаметр шейки корпуса инструмента, который может быть закреплен в держателе.

Резка листового железа

Есть специальные насадки на дрели для резки — они были разработаны ведущими инженерами компаний, производящих различные модели дрелей для облегчения работы с кровельным материалом. Работа на крыше не позволяет брать с собой множество инструмента, а спускаться каждый раз, чтобы обрезать излишки на стационарном оборудовании — дело хлопотное.

При помощи обыкновенной дрели на аккумуляторах можно прямо на месте отрезать от стального листа нужную полоску или удалить излишки. При помощи такой насадки для резки металла можно резать сетку из металла, толстую пластмассу, вырезать из целого листа необходимой конфигурации и размера детали.

Уникальное приспособление свободно режет металл, при этом можно изменять угол расположения инструмента и работать не только под прямым углом 90 градусов, как это делают обыкновенные ножницы по металлу.

На базе электрической или аккумуляторной дрели в небольшой мастерской можно сделать много полезных инструментов своими руками, например:

• приспособление для дрели в виде сверлильного станка;
• шлифовальную машинку;
• точило для ножей и ножниц.

Некоторые умельцы делают даже самодельные дрели различной мощности, которые используют во время ремонта бытовой техники, где стандартную дрель было бы проблематично применить.

Чтобы просверлить нужного диаметра отверстие в заготовке или детали, существуют специальные насадки-шаблоны, облегчающие работу немного неуверенных в своих силах пользователей — называют их кондуктор. Там уже есть стандартные размеры для различных операций, существуют шаблоны профессиональные, изготовленные из стали, и для бытового применения — из пластмассы или прочного пластика.

Как сделать приспособление для сверления своими руками

Перед тем как приступить непосредственно к изготовлению приспособления, необходимо определить, для каких целей оно будет использоваться, а затем подобрать оптимальную конструкцию.

Кондукторы различаются функционалом и типом исполнения. Наиболее востребованы следующие виды устройств:

1. Накладные. Приспособления укладываются на подлежащую обработке деталь и закрепляются на ней посредством механизмов или вручную. Применяются для сверления отверстий в плоских изделиях.
2. Поворотные. Инструмент используется при необходимости получения отверстий в изделиях цилиндрического сечения. Имеют вертикальные и горизонтальные поворачивающиеся оси, позволяют производить сверление под нужным углом.
3. Универсальные. Подходят для мелкосерийного производства, позволяют выполнить переналадку в кратчайшие сроки.
4. Опрокидываемые. Применяются в тех случаях, когда по технологии требуется сверление отверстий в нескольких плоскостях.
5. Скользящие. Крепление для этих приспособлений не требуется. Устройство просто прикладывается к нужному участку заготовки.
6. Закрепляемые. Отличаются удобством в использовании, но ограничены в перемещении по поверхности изделия.

Изготовив кондуктор для сверления собственными силами, можно сэкономить изрядную сумму для более важных нужд.

Для сооружения потребуются:

• болгарка;
• сварочный аппарат;
• дрель;
• слесарные инструменты.

Изготовление приспособления выполняется в такой последовательности:

1. Подбирается отрезок арматуры квадратного сечения 10х10 мм.
2. Отрезается кусок нужной длины, края и грани зачищаются.
3. Выполняется разметка для шаблонных отверстий. Центр их должен располагаться на удалении минимум 8 мм от края. Между центрами ближайших отверстий выдерживается расстояние не менее 32 мм.
4. В заранее размеченных центрах выполняется сверление отверстия диаметром 5 мм.
5. Для создания упора понадобится металлическая пластинка толщиной 1 мм и шириной 2,5 мм, сгибаемая под прямым углом.
6. В пластинке и в арматуре для крепления струбцины нарезается резьба.
7. Обе детали соединяются в единую конструкцию.

Имея определенные навыки в обращении с нехитрым инструментом, изготовить приспособление для сверления не так уж и сложно. Для нечастого применения в домашнем хозяйстве подобного устройства вполне достаточно. Если ничего не получается, то наиболее простой вариант – приобрести устройство в специализированных или строительных гипермаркетах.
