Кондуктор самоцентрирующийся для точного сверления отверстий

Конструкционные особенности и виды кондукторов

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

• когда ось сверления находится под прямым углом к поверхности материала;
• когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки

Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

Для более точной разметки, можно использовать специальный шаблон, который называется .

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

• накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
• поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
• универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями; опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
• скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
• закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Конструкция и виды

Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.

Выделяют два вида кондукторов:

• Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
• Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.

Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.

Накладные

Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

Поворотные

Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.

Универсальные

Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.

Скользящие

Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).

Закрепляемые

В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.

Опрокидываемые

И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

• производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
• строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
• машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
• серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
• домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Кондуктор для цилиндрических заготовок или труб

Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.

Кондуктор для цилиндрических заготовок или труб

Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.

Мебельный кондуктор для сверления отверстий

Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.

Общая информация о кондукторах

Сегодня в нашей статье, мы поговорим о видах кондукторов, о сфере их применения и возможности смастерить самостоятельно.

Разновидности кондукторов

Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.

Рассмотрим основные виды приспособлений.

Накладные

Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.

Поворотные

На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.

Скользящие

Название говорит само за себя, кондуктор никак не крепится, его просто накладывают там, где надо сделать отверстие.

Опрокидываемые

Способны делать отверстия в нескольких плоскостях.

Стационарные

Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.

Универсальные

Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.

Описание кондукторов

Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.

Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.

Сферы применения

Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.

Машиностроение

В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.

Мебельное производство

Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.

При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.

Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.

Строительство

Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.

Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.

Основные преимущества использования

Кондуктор можно купить или сделать самостоятельно.

Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.

Так почему следует использовать кондукторы для сверления отверстий:

1. Интуитивно понятное использование, не требующее профессиональных навыков.
2. Низкая цена устройства, а так же возможность самостоятельного изготовления.
3. Экономит много времени.
4. На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
5. Соблюдение точности при сверлении.

Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.

Кондуктор для отверстий под углом

Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.

В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

Описание

Мебельный кондуктор – это специальный инструмент-шаблон, который часто применяется специалистами на малых и больших предприятиях для разметки точек сверления на изделиях и в отдельных случаях также обеспечивает прямолинейное вхождение сверла в материал. В зависимости от нужд мастера кондукторы могут быть как заводского, так и собственного изготовления. Наиболее часто они имеют вид металлического шаблона с гильзами под отверстие с разметкой расстояния между ними. Главное преимущество применения мебельного кондуктора заключается в том, что специалисты тратят меньше времени на замеры и осуществление разметок для сверления.

С помощью него можно оперативно отметить необходимые точки на заготовках изделия, а потом произвести их качественное соединение с помощью разных методов крепежа. Сфера его применения довольно широка, но наиболее часто он применяется для быстрой врезки типовых мебельных петель. Приспособление может различаться по внешнему виду и разметкам на шаблоне в зависимости от его прямого назначения и условий работы. Например, кондуктор для мебельных петель при производстве дверей будет значительно отличаться по виду от кондуктора, который используется для скрепления массивных мебельных створок.

Кондуктор отверстий под шканты

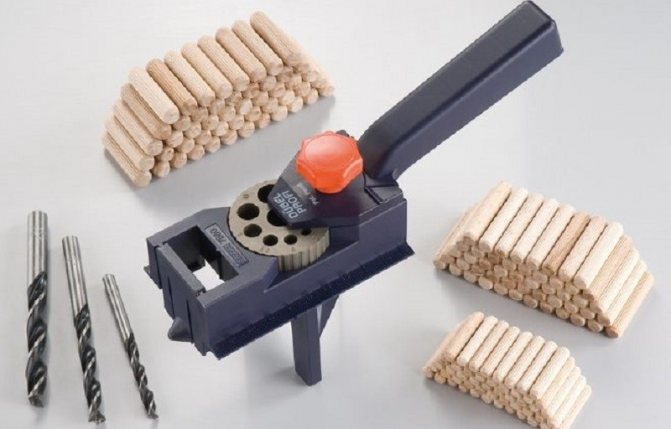

Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.

Кондуктор отверстий под шканты

Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

• он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
• позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
• повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

• минимальные деформации при больших нагрузках;
• четкая ось направления сверла;
• отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Что такое кондуктор в строительстве

При монтаже стальных и железобетонных конструкций используют приспособления, позволяющие временно удерживать установленный на место элемент и регулировать его положение при выверке и приведении в проектное положение.

Одиночные приспособления предназначены для удержания одного элемента, групповые – одного элемента или нескольких. Комплекты таких приспособлений называют монтажной оснасткой.

Применяют в основном два вида монтажной оснастки. Первый вид обеспечивает свободную установку элемента и последующую выверку регулирующими винтовыми или другими устройствами. Второй вид непосредственно фиксирует элемент в пределах заданного допуска.

Расчалки

(см. схему ниже, поз. а) – гибкие (из канатов) монтажные приспособления, работающие только на растяжение. Расчалками временно закрепляют колонны, чаще всего металлические, при высоте их более 12 м, а также другие конструкции, например первую ферму, монтируемую в пролете. Расчалки 3 закрепляют за ранее установленные колонны либо фундаменты, если это разрешено проектом производства работ, или за инвентарные якоря. Для выверки колонн расчалки снабжают винтовыми стяжками 4, которыми придают расчалкам необходимое натяжение.

Непосредственно в стакане фундамента колонны временно закрепляют клиньями

или
клиновыми вкладышами
5, позволяющими перемещать низ колонны в стакане фундамента 1.

Подкосы

– жесткие монтажные приспособления, работающие на сжатие и растяжение, предназначены для удержания элементов конструкций в заданном положении.

Подкосы (см. схему ниже, поз. б) – наиболее универсальные и широко применяемые приспособления для временного закрепления и выверки панелей стен, перегородок, колонн высотой до 12 м. Подкосы имеют телескопическую конструкцию, что обеспечивает изменение их длины. Их снабжают фаркопфами, захватными замками или крюками с надвижными муфтами 6, струбцинами 8. Конструктивные особенности таких подкосов и их захватных устройств зависят от строповочных элементов конструкций. Наличие в них фаркопфов позволяет плавно изменять длину подкоса на 500 мм и за счет этого наклонять в нужную сторону выверяемую конструкцию.

Приспособления для временного закрепления и выверки строительных конструкций

Читать также: Как припаять металл к металлу паяльником
Распорки

– жесткое линейно-монтажное, обычно телескопически удлиняемое приспособление. По основным конструктивным элементам оно аналогично подкосу. Распорки ставят между смонтированной и устанавливаемой конструкциями, например между соседними фермами, панелями перегородок (стен). Для закрепления на конструкции распорки снабжены струбцинами или иными захватными устройствами.

Связи

– линейные монтажные приспособления, не обладающие собственной устойчивостью (работают на растяжение), предназначенные лишь для временного крепления в заданном положении монтируемых элементов. Связи закрепляют на конструкциях струбцинами.

Кондукторы

– универсальные каркасные приспособления пространственного типа. Их устанавливают на фундаментах или других конструкциях и временно прикрепляют к ним. В кондукторах закрепляют железобетонные колонны, нередко кондукторы используют как подмости для монтажа ригелей и других элементов сборного каркаса зданий.

Одиночные кондукторы

(см. схему выше, поз. в) применяют для установки железобетонных колонн высотой до 12 м в стаканы фундаментов. Кондуктор собирают из двух рам 11, стягиваемых болтами 10, колонны перемещают при выверке распорными домкратами 12. Другой тип одиночного кондуктора, например из Г-образных полурам, – уголкообразный или неразъемный из П-образной полурамы (см. схему выше, поз. г) с откидными (поворотными) балками 16, предназначен для установки колонны 1 на оголовки 17 ранее смонтированных колонн.

Чтобы точно установить множество болтов в сложном фундаменте, требуется большая предварительная работа. Обычно разрабатывают специальный проект монтажных приспособлений, которые должны обеспечивать точное положение болтов или других закладных частей, не допускать их смещения во время бетонирования, быть простыми по конструкции и легкими по весу. Последнее требование объясняется тем, что монтажные приспособления обычно заливаются бетоном и служат дополнительной арматурой фундамента.

Монтажные приспособления состоят из двух частей — кондуктора и каркаса. Кондуктор служит для размещения болтов, а каркас — для установки кондукторов в требуемом положении.

На фиг. 13 показано устройство монтажного приспособления. Вокруг будущего фундамента устанавливают стойки 2 с таким расчетом, чтобы к ним можно было прикрепить опалубку. Для этого на стойках имеются приваренные кронштейны 3. Стойки опираются на пластины 1, залитые в специальные бетонные тумбочки 6. Эти тумбочки делаются по указаниям монтажников одновременно с бетонной подготовкой фундамента.

Читать также: Отверстие в пластике под саморез

Фиг. 13. Устройство каркаса для установки фундаментных болтов.

Между собой стойки соединяются продольными и поперечными прогонами 4. Стойки и прогоны изготовляются из швеллеров, угловой стали или из других профилей и соединяются между собой сваркой. При монтаже крупных объектов разрабатывают типовые стойки и прогоны, из которых и собирают каркасы любой сложности.

На балках каркаса устанавливают кондукторы 5. Кондуктор представляет собой стальной лист или раму из уголков и листов, в которых имеются отверстия для болтов.

Фундаментные болты подвешивают в кондукторе на гайках а нижние концы заливных болтов раскрепляют проволокой или тонкими стержнями, чтобы во время бетонирования они случайно не сдвинулись и не перекосились. К каркасу кондуктор приваривают электросваркой.

Па фиг. 13 показаны установленные на каркасе кондукторы на два болта каждый. В сложных фундаментах можно использовать кондукторы одновременно для четырех и более болтов. На фиг. 14 показаны кондукторы для четырех и для двенадцати болтов. Диаметр отверстий в кондукторе должен быть на 1—2 мм больше диаметра болта.

Фиг. 14. Виды кондукторов.

При установке болтов необходимо особенно тщательно выполнять разметку отверстий кондукторов и установку их по осям и по высоте. Точность кондуктора полностью определяет точность установки болтов. Лучше повозиться с кондуктором, чем потом исправлять положение болтов.

Для предосторожности в верхней части заливных болтов иногда предусматривают колодец глубиной 300—400 мм, который может понадобиться для незначительного исправления положения болта. Пробки для таких колодцев лучше всего изготовлять из кровельного железа. Для повышения жесткости при вальцевании пробок у их краев накатывают два валика. Точно так же к кондуктору подвешивают металлические пробки для образования колодцев под закладные болты.

В крупных фундаментах на каркасы и кондукторы приходится значительный вес болтов, особенно с тяжелыми литыми плитами на нижнем конце. Чтобы разгрузить каркас, под каждый болт подводят стойку. Стойки делаются из отходов швеллеров, труб или другого металла. Длина стойки должна быть такой, чтобы можно было вогнать ее под висящий болт с некоторым усилием и тем самым разгрузить каркас.

Читать также: Кнопка термозащиты отключения компрессора

На фиг. 15 представлен вид каркаса крупного фундамента современного прокатного стана. Видна верхняя часть фундамента, стойки, прогоны из балок и кондукторы из швеллеров, подвешенные пробки.

Фиг. 15. Верхняя часть каркаса фундамента прокатного стана.

Хотя сами кондукторы и некоторые стойки находятся вне фундамента, все-таки часть монтажных приспособлений остается в бетоне. Такой безвозвратный расход металла составляет 15—17 кг на 1 м 3 бетона. Стремление снизить этот расход привело в самое последнее время к созданию сборных железобетонных стоек, показанных на фиг. 16. Стойки 1 опираются на бетонные башмаки 3, в которых имеются углубления с наклонными стенками. В этих углублениях стойки раскрепляются дубовыми или стальными клиньями 2. Вверху устойчивость каркаса достигается прогонами 6, на которых размещаются кондукторы 5. Кроме того, предусматриваются дополнительные косые связи 4 из круглого железа. Безвозвратный расход металла при изготовлении таких каркасов составляет всего 2—3 кг на 1 м 3 бетона.

Фиг. 16. Каркас фундамента на сборных железобетонных стойках.

Одиночный К.с.конструкцииМо-соргстроя состоит из двух Г-образных рам, соедин. между собой по диагонали при помощи четырех пар стяжных винтов и защелки, а секция — из четырех стоек, связанных горизонт, поясами. С каждой стороны кондуктора имеется по четыре ряда винтов. Два нижних ряда служат для закрепления К.с. на оголовке нижестоящей колонны, средний — для выверки низа устанавливаемой колонны, а верхний — для выверки ее по вертикали. С помощью этих же винтов можно временно закреплять устанавливаемые колонны.

Кондуктор строительный — технич. средство для врем, закрепления и выверки статически неустойчивых конструкций зданий и сооружений. К.с. подразделяют: по месту установки — в стаканы фундаментов, на оголовки нижестоящих колонн, выступающих над перекрытием, на оголовки нижестоящих, располож. в уровне перекрытия, на опорные поверхности платформенных стыков; по числу колонн, устанавливаемых одним кондуктором, — на одиночные (для одной колонны) и групповые (для двух и более колонн); по виду сборки на монтаже — на разъемные и неразъемные; по оборудованию вспомогат. приспособлениями — с нижними площадками для работы по фасаду здания, с верхними площадками для работы на высоте.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
