Что такое кондуктор для отверстий?
В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.
Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.
Конструкция и виды
Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.
Выделяют два вида кондукторов:
- Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
- Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.
Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.
Накладные
Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

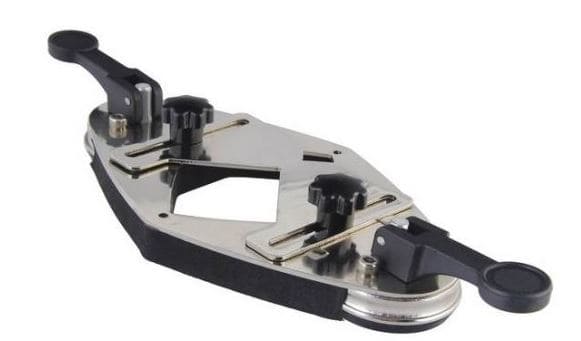

Поворотные
Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.
Универсальные
Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.
Скользящие
Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).
Закрепляемые
В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.
Опрокидываемые
И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.
Сверление под углом
При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.
- Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.
- Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.
- В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.
- Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.
Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений. Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.
Материалы, из которых изготавливают кондукторы
Существует множество кондукторов, которые делают из совершенно разных материалов. Есть даже пластиковые и стеклянные кондукторы.
Однако, общепринятое мнение заключается в том, что лучшими являются устройства из металла (оптимальный вариант — из нержавеющей стали).
Это и неудивительно, ведь металлический сверлильный кондуктор способен обеспечить ряд преимуществ. В основном среди них стоит выделить максимально четкую направленность сверла, практически отсутствие деформаций, а также то, что металлические кондукторы не нагреваются при эксплуатации.
Преимущества и недостатки
Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).
Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как
трудоемкость, так и время работы.
Можно выделить следующие преимущества применения подобного типа приспособлений:
- Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
- Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
- Ускорение сборки частей мебели, прочих конструкций.
- Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.
Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.
Кондукторы для качественного сверления отверстий
Любой кондуктор для сверления мебельных отверстий представляет собой шаблон в виде рейки или листа. Он может быть узким или широким и иметь различную форму. Вне зависимости от формы и размеров, в каждом шаблоне предусмотрены отверстия определенного диаметра — именно по ним выполняется сверление мебели.
При изготовлении и сборке мебели «на потоке» применение шаблона — прямая необходимость. Следует купить кондуктор, чтобы:
- ускорить рабочие процессы;
- повысить точность сверления;
- облегчить труд мебельщиков и сборщиков.
Использование кондуктора дает возможность избежать ошибок и неточностей, минимизировать количество брака, добиться максимально качественного выполнения работ. А снижая нагрузку на работников и ускоряя процессы, вы повышаете производительность труда и общую эффективность, что положительно влияет на конечный финансовый результат.
Сфера применения
Кондукторы, предназначенные для сверления отверстий, повсеместно используются при производстве мебели, но их использование отнюдь не ограничивается данной отраслью.
Разберем детальнее, где используют это полезное устройство.
Производство мебели
При производстве мебели постоянно необходимо просверливать отверстия под фурнитуру, крепеж, а также фитинги. Ведь достаточно ошибиться с отверстием буквально на пару миллиметров, и шкаф или тумбочка получатся перекошенными при сборке. Готовое изделие придется выбрасывать или его вряд ли получится продать.
Поэтому кондукторы просто необходимы при производстве мебели, ведь они «исправляют» неправильный угол вхождения сверла в деталь. Также при сборке мебели прекрасно себя зарекомендовал кондуктор для сверления отверстий под шканты или шаблон для сверления отверстий под конфирмат.
Машиностроение
Здесь кондукторы применяют для сверления отверстий в разнообразных заготовках из различных материалов. Поскольку в данной отрасли все стандартизировано, малейшее несовпадение размеров приводит к отбраковке детали. Поэтому без кондукторов в данной сфере попросту никак не обойтись.
Строительство
При любых строительных работах всегда приходится проделывать отверстия в стенах, потолках, крепить различные детали. Если не использовать шаблоны, то процесс сверления затянется, поскольку дырки в стенах или потолке строго под нужным углом делать намного сложнее. Поэтому строители часто используют приспособление для сверления отверстий под углом.
Серийное или массовое производство
При массовом производстве требуется унификация компонентов. Соответственно и здесь пригодятся кондукторы. При использовании данных инструментов появляется уверенность, что все отверстия получатся одинаковыми.
Использование в быту
У всех дома периодически возникает необходимость ремонта. При этом зачастую приходится брать в руки сверло и проделывать отверстия в стенах или мебели, и здесь также как воздух будут нужны кондукторы.
Приспособления для сверления отверстий под углами
Начнем с описания приставок.
Направляющие приставки для сверления отверстий под углами
Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:
- станин;
- направляющих;
- перемещающихся по ним кареток, служащих для фиксации дрелей;
- рукояток.
Фотография №1: приставка для дрели
В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.
Фотография №2: сверление цилиндрической заготовки при помощи приставки
Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.
- Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.
- Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.
- Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.
Изображение №1: профессиональная приставка для сверления отверстий под углом
Кондукторы для сверления отверстий под углами
Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.
Устройства делятся на 2 основных типа.
- Кондукторы, предназначенные для сверления отверстий под прямыми углами.
- Приспособления, для сверления отверстий под острыми и тупыми углами.
Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами
Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.
1. Сфера применения.
- Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.
- Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.
- Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.
- Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.
- Трубные модели. Предназначены для сверления цилиндрических заготовок.
2. Способ применения.
- Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.
- Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.
- Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.
- Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.
- Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.
Изображение №2: сверление металла с применением кондуктора
Самодельные кондукторы
Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.
Для того, чтобы сделать кондуктор, вам потребуются:
- чертеж или схема устройства;
- дрель;
- аппарат для сварки;
- болгарка;
- слесарные инструменты;
- «заготовка» под будущий кондуктор (хорошо подойдет арматура квадратного сечения 10х10 миллиметров).
Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.
В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.
Что можно использовать в домашних условиях
В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.
Металлический уголок
Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.
- Сделайте разметку при помощи керна.
- Возьмите дрель и установите сверло в центр будущего отверстия.
- Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.
- Просверлите отверстие требуемой глубины.
Удлиненная гайка
Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.
