Механический винтовой домкрат: виды, особенности и критерии выбора

Тяжелые операции по работе с многотонными объектами, без обсуждений, подразумевают использование специальных грузоподъемных устройств. Среди многообразия видов домкратов, звание самых плавных и аккуратных, заслуженно относиться к подъемникам винтового типа. Данная группа включает в себя широкий круг представителей разных размеров и мощностей, используемых в многих сферах: от бытового шиномонтажа до подъема многоэтажных домов. В данной теме, мы осветим: какие винтовые домкраты бывают, как работают и где используются. В завершении знакомства, объясним, какие требования выдвигать и по каким параметрам выбирать подъемник для своих нужд.

Разновидности винтовых механических домкратов

Существует масса разновидностей подъемных устройств для автомобиля, наиболее популярным является винтовой ромбический домкрат. Домкрат винтовой, цена которого находится на среднем уровне, наиболее устойчив и компактен.

Автомобильный домкрат

Основными преимуществами является:

• Подъем автомобиля производится по вертикальной плоскости, не отталкивая в разные стороны.
• При соблюдении максимально допустимых нагрузок долговечен и не ломается.
• Отличается повышенной устойчивостью.
• Ремонтопригоден, компактно складывается.

Ремонт данного типа механизмов происходит без затруднений, зачастую выходит из строя винтовая часть, которую возможно заменить строительной шпилькой винтового типа. При необходимых слесарных навыках достаточно отрезать шпильку в соответствие с размером домкрата, приварить с крепежной стороны гайку. Устройство возможно изготовить своими руками, но затраченное время не стоит экономии, ведь цена на винтовой механический домкрат начинается от 400 рублей.

Домкрат механический

Домкрат механический рычажно-винтового типа отличается надежностью при эксплуатации, благодаря наименьшему количеству подвижных элементов. Цена такого устройства на рынке не высока, но существует ряд недостатков. Устойчивость устройства не на высоком уровне, при подъеме отталкивает корпус автомобиля от себя. Необходимо повышенное усилие для подъема техники таким устройством, что не очень удобно женщинам, а также при длительных работах.

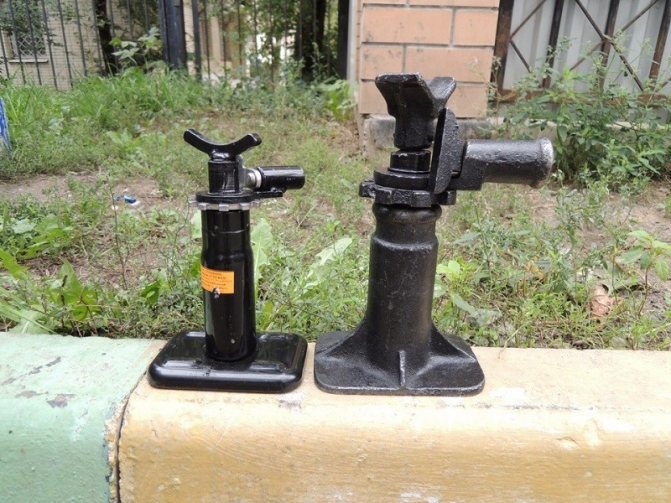

В отечественном автопроме протяженное время применялись вертикальные винтовые домкраты. Конструкция отличается большим ходом и плавным усилием, применяемым к рукояти. Достаточная для любых типов работ высота подъема сделала агрегат привлекательным для автолюбителей.

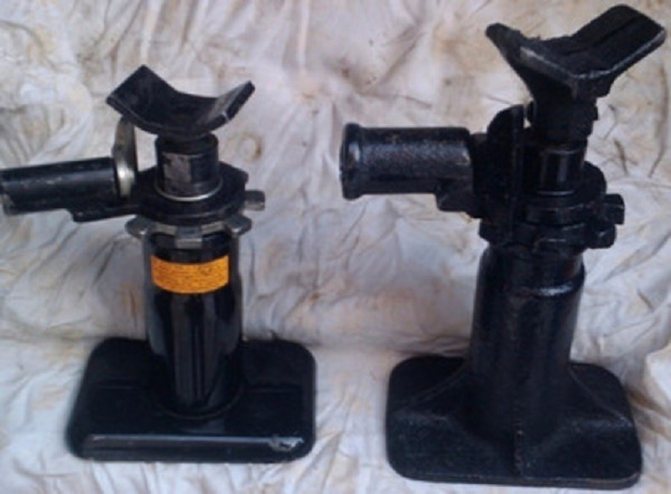

Вертикально-винтовые домкраты

Стоечные винтовые механизмы используются все реже ввиду дороговизны, определенного назначения работ. Требуют у подымаемого объекта наличия специальных отверстий для направляющих. При неправильной установке легко возможно испортить лакокрасочное покрытие авто.

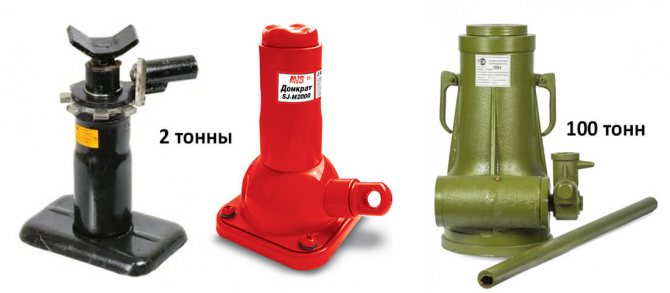

Бутылочные устройства отличаются от конкурентов большей грузоподъемностью. Существуют разновидности, способные поднимать до 5 тонн, такое решение поможет владельцам внедорожников или микроавтобусов. Конструкция состоит из упорной резьбы с внушительными внутренними элементами, что позволяет не беспокоится за долговечность. Цена устройства высока, что ставит перед выбором между обычной конструкцией, такие домкраты помогут при строительных целях и другом хозяйстве.

Бутылочные домкраты

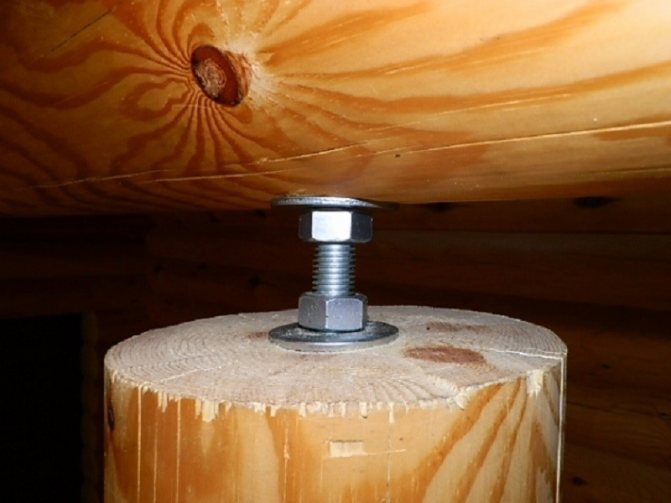

В домашнем хозяйстве применяются специальные винтовые строительные домкраты, которые позволяют удерживать груз на определенной высоте. При условиях частого использования и большей массы объектов, применяются домкрат с электроприводом, также винтовой конфигурации.

Тест механического домкрата

Общие достоинства винтовых домкратов:

• Легкие и компактные
• Просты в эксплуатации
• Не требуют больших усилий
• Обладают низкой высотой подхвата
• Сделаны без мягких материалов
• Стоят недорого

Традиционным недостатками винтовых домкратов считалась малая устойчивость из-за небольшой площади опоры, но это больше относится к высоким вертикальным домкратам. Горизонтальные винтовые домкраты за счет небольшой высоты намного более устойчивы. Плюс с течением времени конструкторы находили различные решения, чтобы устройство уверенней держалось «на ногах».

Вместе с тем за механикой нужно следить. Время от времени смазывать шарниры и винты, удалять загрязнения, сохранять чистоту домкрата.

На большинство винтовых домкратов предоставляется гарантия от 1 года, поскольку производители уверены в надежности конструкции, проверенной временем.

Устройство винтового домкрата

Винтовые домкраты представляют несложную конструкцию, способную поднимать большие массы грузов. Принцип работы состоит из превращения крутящего момента в перемещение поступательное, основная конструкция состоит из винта, гайки и редуктора.

Устройство с наличием свободной гайки необходимо использовать с особой осторожностью, следить за уровнем и количеством ее смазки. Не соответствие максимальным нагрузкам способно вывести винтовой механизм из строя.

Повышенная безопасность при работах достигается наличием функции самоторможения.

Устройство автомобильного винтового домкрата

Редуктором передается крутящий момент на опорную гайку, где она совершает подъем груза. Существует более модифицированное устройство винтового домкрата, где к винтам с гайками прибавляются подъемные ролики. Модернизация происходит для улучшения показателей срока службы, снижения коэффициента трения для более легкого подъема авто.

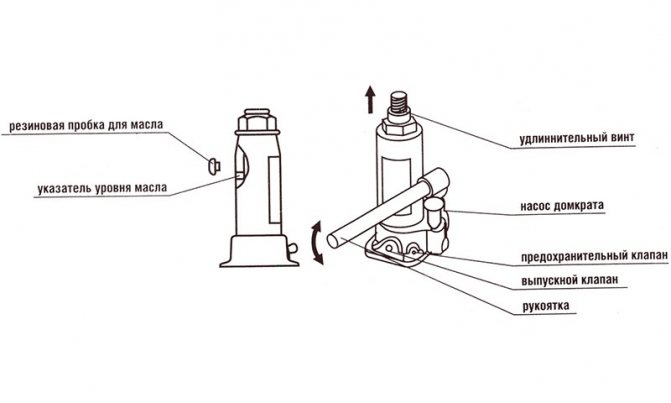

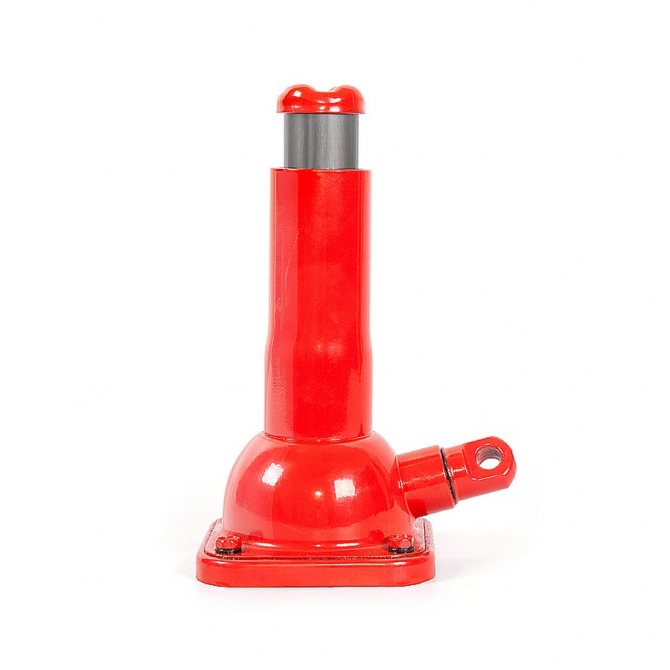

Бутылочные винтовые домкраты

Бутылочные винтовые домкраты рассчитаны на работу с автомобилями массой до 2 тонн. Высота подъема зависит от модели и может достигать почти полметра.

DVB-20-Lo

• Тип — механический телескопический
• Грузоподъёмность — 2 тонны
• Минимальная высота — 150 мм
• Максимальная высота — 310 мм
• Материал — металл
• Вес товара(кг) — 3.48
• Комплектация — домкрат и рычаг-вороток

DVB-20-Mi

• Тип — механический телескопический
• Грузоподъёмность — 2 тонны
• Минимальная высота — 180 мм
• Максимальная высота — 390 мм
• Материал — металл
• Вес товара(кг) — 3.88
• Комплектация — домкрат и рычаг-вороток

DVB-20-Hi

• Тип — механический телескопический
• Грузоподъёмность — 2 тонны
• Минимальная высота — 215 мм
• Максимальная высота — 485 мм
• Материал — металл
• Вес товара(кг) — 4.28
• Комплектация — домкрат и рычаг-вороток

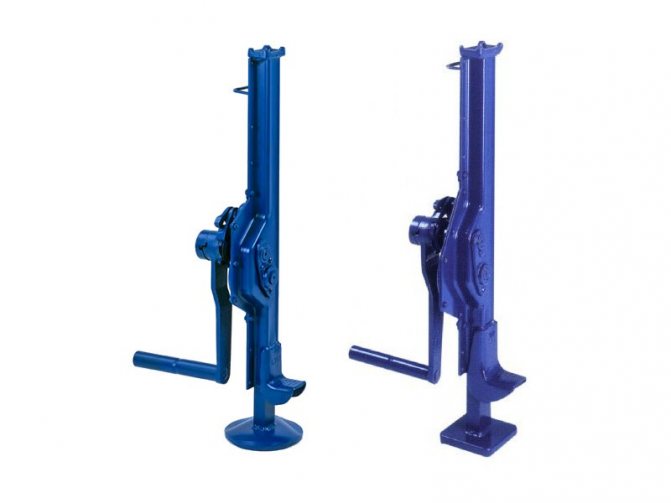

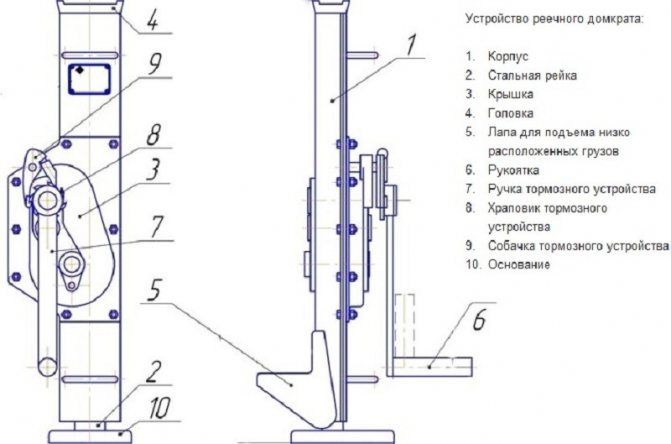

Основные особенности реечного домкрата

Перечень работ, производимых домкратами может перечисляться бесконечно. Выделяется на фоне конкурентов механизм реечной конструкции, который пригодится при отдаленных от сервиса условиях при ремонте автомобиля.

Конструкция механизма имеет повышенные габариты, он с трудом вместиться в багажник легкового транспортного средства. Технические характеристики и особенности реечного домкрата соответствуют размерам, конструкцией возможно поднять груз массой до двух тонн на высоту более чем 70-ти сантиметров. Также механизм применяется в виде лебедки в сельской местности, достаточно грамотно приспособить устройство, оно поможет вызволить авто из тяжелых условий.

Вертикальные устройства

Конструкцию винтовых вертикальных домкратов разработали 30 лет назад, и с того времени она практически не изменилась. Главные конструктивные элементы устройств — это винт и корпус из стали. Грузоподъемность — до 1 т.

Основные преимущества:

• Незначительность усилия, прилагаемого на рукоятку.
• Большой рабочий ход.
• Стабильность нагрузки.
• Большая высота поднятия.
• Невысокая стоимость.
• Небольшая масса.

Минусы:

• Маленькая площадь опоры, невысокая устойчивость.
• Возможность применения лишь для подъема автомобилей с особыми проушинами.
• Большие габариты.

Во избежание «подлома» опытные автолюбители советуют дополнительно подкладывать под кузов поднятой машины бревна, кирпичи и т. п.

Стоечные механические

Стоечно-винтовые конструкции выпускаются с одним-двумя винтами и могут поднимать грузы массой до 3 т. Принцип работы одновинтовых устройств такой же, как у вертикальных. В двухвинтовых домкратах роль опорной гайки играет корпус. В первый винт с большим диаметром вкручен второй винт с крупной резьбой. При вращении ручки выносится винт большей окружности, из которого выходит винт с меньшим диаметром, за счет чего высота поднятия увеличивается.

Стоечные винтовые конструкции устойчивы и имеют жесткий каркас. К минусам можно отнести большой вес, а для домкратов с одним винтом — относительно малую высоту подъема.

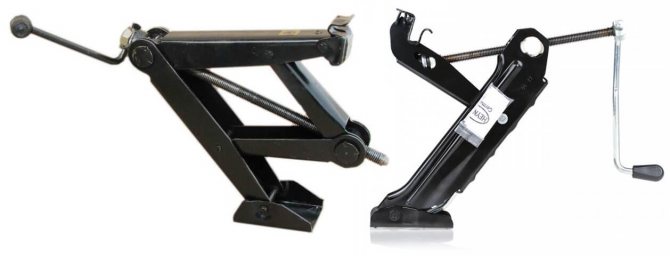

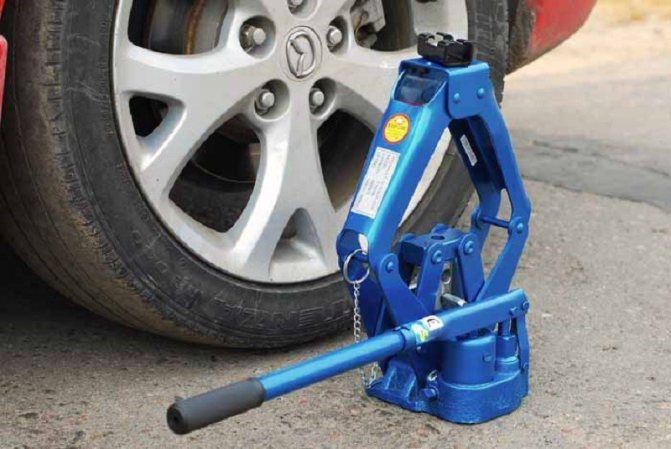

Рычажно-винтовые

Многофункциональные устройства, применяющиеся для поднятия автомашин массой до тонны. Главными элементами являются винт, нижний и верхний рычаги. На верхнем рычаге имеются гайка и подхват, на нижнем — опорная площадка и винтовой упор. Угол между рычагом с подхватом и рычагом с площадкой изменяется вращением ручки.

Достоинства устройств:

• Сравнительно небольшая масса.
• Большой рабочий ход.
• Низкая начальная высота.

К минусам можно причислить невысокую жесткость конструкции и слабую устойчивость.

У винтовых домкратов жесткая конструкция и большая поверхность опоры, в использовании они универсальны. Недостаток же в малом рабочем ходе.

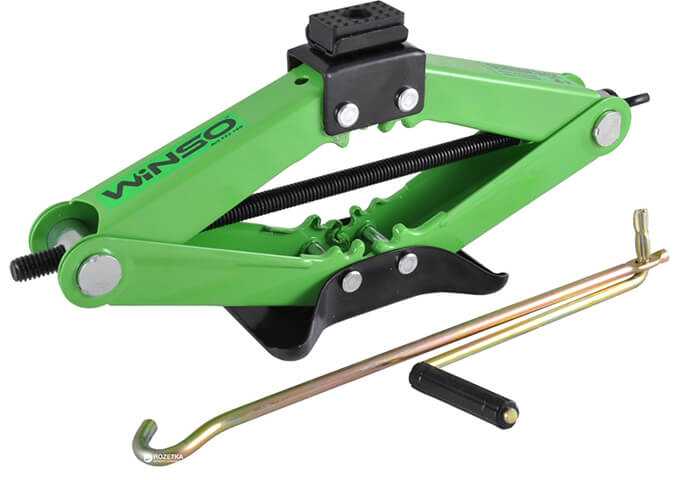

Ромбические домкраты

С помощью винтовых механических ромбических устройств поднимаются машины массой до 2 т. В комплекте несущего компонента имеются четыре рычага, соединенных шарнирами, которые расположены ромбом. Опускание и поднятие осуществляются за счет изменения углов ромба.

Привод ромбических механизмов может быть:

• механическим;
• гидравлическим;
• электрическим;
• ручным.

С помощью этих устройств можно поднять груз весом до 1,5 т. Конструкция имеет небольшие размеры, надежна, позволяет поднимать грузы на значительную высоту. Недостаток в довольно большой цене.

Комбинированные рычажно-винтовые изделия представляют собой своеобразное соединение ромбического и рычажного домкрата. Они негабаритны и имеют малую стартовую высоту. Недостатки же заключаются в низкой устойчивости и недостаточной жесткости.

Описанные виды могут быть отнесены к устройствам для применения главным образом в быту. Каждая разновидность представлена разными по мощности моделями. Так, винтовой механизм, который применяется в строительстве, имеет большие габариты и может поднимать очень большой вес.

Гидравлические домкраты

Распространённым видом гидравлических домкратов являются бутылочные изделия. Основные различия состоят в габаритах, рабочей грузоподъемности. Чем больше корпус домкрата, тем выше его характеристики и способность к поднятию грузов, соответственно и цена. Выносливость и устойчивость делают такой тип подъемных средств наиболее используемыми в автосервисах. Конструкцией предусмотрен защитный клапан, который не разрешает продолжать работы при массе объекта, превышающей 25% от заявленной.

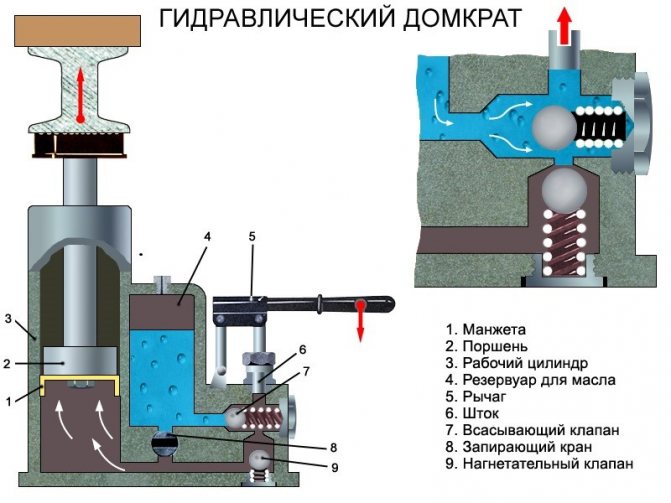

Гидравлический домкрат и его устройство

Ремонт гидравлических устройств представляет собой несложный процесс, при котором главное заменить сальники и восполнить уровень жидкости. Недостатком определяется повышенная начальная высота, большой вес, возможность работы только при вертикальном положении. Разновидностью гидравлических устройств являются подкатные, которые часто можно встретить в автомастерских.

Пневматические домкраты

Распространенным видом подкатных домкратов также считаются пневматические, зачастую используемые в крупных автомастерских. Устройство состоит из пневматической подушки, которая накачивается сжатым воздухом. Надувные подъемные средства изготавливаются самостоятельно с использованием камеры от грузовика, совместно с шариковым клапан для постепенного стравливания воздуха.

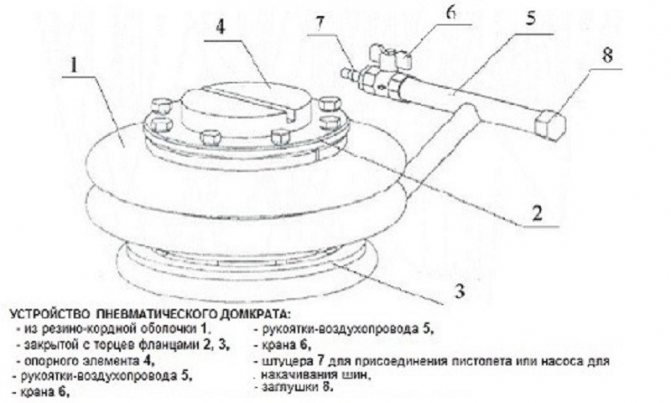

Устройство пневматического домкрата

Для рядовых автовладельцев используются разновидность пневматических конструкций, способная накачиваться от ручного насоса или выхлопной трубы. Такой механизм с легкостью поднимет даже самый тяжелый автомобиль на высоту более полуметра, позволит заменить колесо или диагностику ходовой части.

Применение домкратов винтового типа

Сферы применения механизмов винтового типа могут быть различными в зависимости от типа работ и назначения. Разнообразный выбор механизмов по характеристикам позволяет использовать конструкцию при различных процессах:

• Монтаж и демонтаж колес автомобилей.
• Техническое обслуживание и диагностика машин.
• Сжатие пружин и соответствующих механизмов.
• Укладке труб.
• Подъем грузов на необходимую высоту и перемещение.

Подъемные устройства винтового типа начали применяться при подъеме грузов около двух тысяч лет назад. В то время, устройство отличалось минимальным количеством частей в конструкциях, но работало эффективнее, чем рычаг. Основное предназначение винтовых устройств – замена пробитого колеса, сервисное обслуживание автомобилей. Винтовой домкрат имеется в наборе каждого автомобилиста.

Устройство винтового домкрата и типы агрегатов

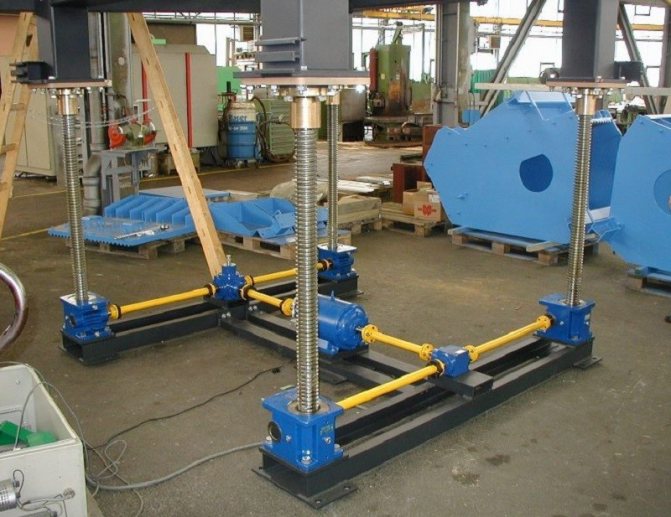

Домкрат механический винтовой у большинства людей ассоциируется со сменой колеса у автомобиля. Мало кто знает, что с помощью этого механизма можно переместить пролет моста, поднять и держать корпус машины в удобном для ремонта положении, сжимать мощные пружины, проталкивать через грунт водопроводные трубы и выполнять еще много различных сложных операций. Домкрат прост и надежен в обслуживании и эксплуатации.

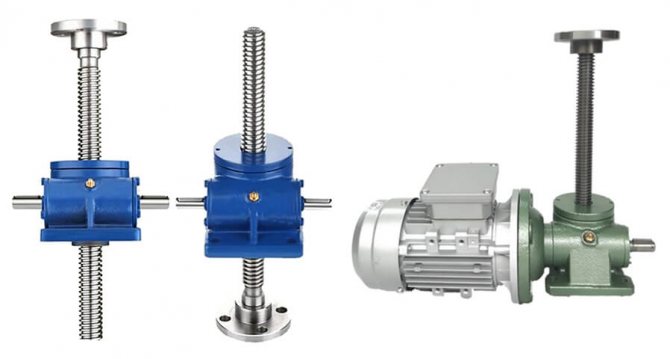

По типам источника усилия бывают винтовые домкраты с электроприводом и ручные. А по конструктивным особенностям и принципу действия различают реечные, гидравлические, пневматические и винтовые. Винтовые регулируемые домкраты или подъемники – это относительно простые и одновременно мощные устройства. Принцип работы основан на преобразовании вращательного движения в поступательное. Использовать такие приспособления для поднятия грузов начали сразу после изобретения винта, т.е. более 2 тысяч лет назад.

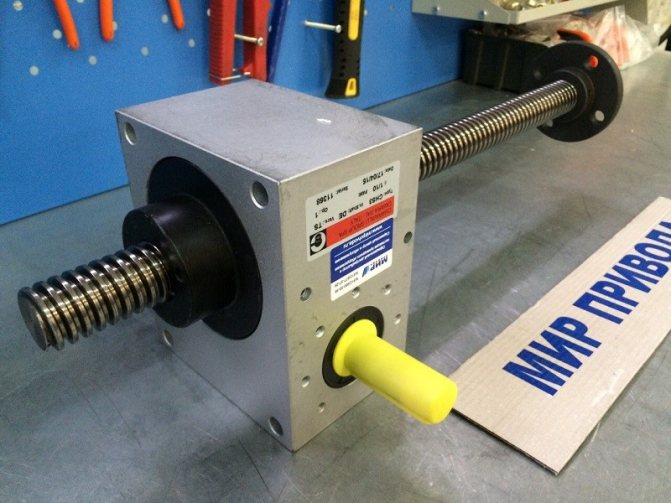

Однако массово домкрат начал использоваться только в конце XVIII века. Устройство данного домкрата включает в себя рабочую пару “винт-гайка” и червячный редуктор. Крутящий момент от редуктора передается на гайку, преобразуется в поступательное движение, и таким образом груз поднимается. Инновационное решение – домкрат ШВП (шарико-винтовая передача). В пару винт-гайка помещаются промежуточные тела качения: ролики или шарики. Такая конструкция снижает потери на трение, значит, повышает КПД, скорость подъема и срок службы устройства. Но и цена в этом случае тоже повышается.

Домкраты винтовые и с ШВП используются в равной степени, т.к. у каждого типа есть свои преимущества. Вначале существовал только домкрат винтовой ручной, но со временем потребовалось поднимать более тяжелые грузы, для них стали изобретать специальные подъемники на нескольких домкратах, где рациональней было использовать электрический привод. При установке нескольких домкратов параллельно друг другу можно достичь абсолютной синхронности в пределах данной конструкции, если приводить в движение через симметричные трансмиссии.

Как выбрать винтовой домкрат

Выбор домкрата производится под каждый тип определенных работ. Необходимо точно выявить, возможно ли использование ручного механизма, или необходимо воспользоваться электроприводом. Ручные устройства не нуждаются в предварительных расчетах, при работе с электромеханическим производится точной замер массы грузов, поднимаемых домкратом. Расчет производится для вычисления мощности конструкции, учитываются факторы максимальной высоты подъема, рабочий ход и начальная высота. Гидравлические механизмы потребуют расчета усилия, производимого на рукоятку, мощности электродвигателя.

Основные требования к механизмам:

• Грузоподъемность подбирается в соответствие с типом авто, если конструкция используется как универсальное устройство, важно обратить внимание на более мощные модели.
• Высота подъема бывает разной, поэтому стоит вглядываться в цифры, чем больше — тем лучше.
• Наличие специальных желобков или ячеек для подъема на автомобиле, требует использования устройства соответствующего типа, в противном случае, теряется устойчивость.

Наиболее популярным типом подъемных средств являются механические винтовые конструкции, отличающиеся низкой стоимостью и простотой эксплуатации. Ромбический тип механизмов поставляется практически с каждым современным автомобилем в комплекте, но бывают случаи, когда приходится подобрать устройство для определенных работ.

Приобретая домкрат, следует обратиться к технической документации автомобиля, где точно указан снаряженный вес. Запас мощности необходим, но не стоит излишне страховаться, т.к. более грузоподъемные устройства имеют повышенную массу и габариты.

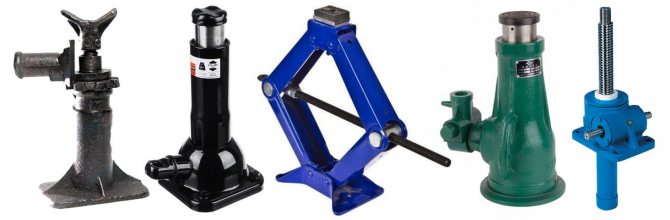

Разновидности винтовых домкратов

Группа грузоподъемных инструментов, работающих за счет вращения резьбовых соединений, достаточно велика и разнообразна. Здесь присутствуют и очень бюджетные модели, используемые для подъема автомобилей и мелких бытовых задач, и дорогостоящие приборы, применяемые в строительстве и крупных ремонтных мастерских. Дабы сформировать общее представление, проведем краткое знакомство с каждым участником группы винтовых домкратов. Затронем вкратце область применения, среднюю стоимость и технические показатели каждого представителя.

Домкрат винтовой своими руками

Сборка винтового домкрата своими руками рентабельна при экономии бюджета или наличии специфических условий эксплуатации. Самостоятельное изготовление обойдется дешевле готового варианта при наличии базового слесарного опыта, руководствуясь определенными схемами.

Для изготовления понадобятся несколько реечных труб, лист металла толщиной 4-6 мм, механический пруток. Трубы свариваются параллельно, основание и верхняя часть скрепляется куском металла. Затем приваривается гайка, связывается с прутом в нижней части будущего домкрата. Далее необходимо закончить конструкцию, приделав крепежные механизмы и ручку.

При самостоятельном изготовлении подъемных устройств, важно руководствоваться предназначению механизма. Для элементарной замены колеса подойдет компактное устройство винтового типа, которое с легкостью поместиться в багажнике авто.

Правильная установка сопутствует безопасным работам, необходимо контролировать процесс во избежание травм или порчи имущества. При работах возможно использовать статичную подставку, как основную опору, например крупный пень.
