Сварка оцинкованного металла: ручная дуговая, полуавтоматом, инверторная электродами, под флюсом

Тонкое цинковое покрытие увеличивает коррозионную стойкость стали. Оцинкованный прокат часто применяется в сварных металлоконструкциях. Чтобы они были прочными, необходимо учитывать разницу температуры плавления цинка и углеродистых сплавов. Поскольку разрушение защитного слоя недопустимо, при сварке оцинкованной стали необходимо соблюдать технологические особенности, сохраняющие целостность цинкового покрытия.

Сварка оцинковки производится несколькими методами: с помощью электродов, присадочной проволоки. Начинающим полезно будет узнать, как сделать качественное соединение, не повреждая защитного покрытия. Знаниями нюансов сварочного процесса делятся сварщики с опытом работы.

Особенности цинкового покрытия

На сталь антикоррозионное покрытие наносится несколькими методами. В зависимости от технологии толщина покрытия оцинкованного листа колеблется от двух до 150 микрон. Прожечь его легко, цинк плавится при температуре +906°С, сталь – при +1100°С. При обычном методе сваривания металла покрытие неизбежно пострадает. Его необходимо покрывать защитным флюсом, который не дает поверхности разогреваться.

Другая сложность сварки оцинковки – высокая токсичность выделяемых защитным покрытием паров. Сварка цинка требует защиты органов дыхания. Покрытие сначала размягчается, затем переходит в газообразное состояние. Эти пары при попадании в дыхательные пути вызывают сильную интоксикацию. Если необходимо монтировать оцинковку, нужно пользоваться масками с принудительным нагнетанием воздуха или работать в хорошо проветриваемом помещении, оснащенным вентиляцией.

Жидкий цинк значительно снижает качество шва. Делает рыхлым, хрупким. Чтобы он не попал в зону разогрева металла, участки в области шва очищают. Удаление цинкового покрытия – обязательная процедура соединения оцинковки. Основные способы очистки поверхности:

Горячий, когда края заготовки перед сваркой обжигаются газовой горелкой. Быстрый но небезопасный метод, образуется слишком много ядовитых паров.
Химический метод, обработка деталей кислотой или щелочью. После этого поверхности необходимо промыть и просушить.
Механический, защитный слой счищается стальной щеткой, шкуркой, другим абразивным материалом.

При зачистке поверхности остальную часть покрытия не трогают, в местах повреждений быстро образуется коррозия.

Важные рекомендации по сварочным работам

Любая сварка считается сложным технологическим процессом, при котором требуется соблюдать ряд важных требований. Сваривание оцинкованной стали осложняется тем, что дополнительно приходится работать с защитным покрытием из цинка. Главная особенность данного процесса состоит в том, что плавится оцинковка начинает уже при температуре в 420 градусов, а при 906 градусах она кипит и испаряется.

Все эти процессы оказывают негативное воздействие на качество сварного соединения, в нем начинают образовываться трещины, поры, различные дефекты. А чтобы этого не произошло сварка оцинкованной стали должна выполняться при других температурах, а также обязательно должна быть специальная защищенная газовая среда.

Для эффективной сварки обычно используется сварочная проволока для оцинкованной стали и медь. Наиболее подходящими считаются проволоки из алюминиево-бронзового и медно-кремневого сплава. Если будет применяться присадочная проволока, то сварка оцинковки будет правильной.

Данный метод имеет целый ряд положительных качеств:

при проведении рабочего процесса не возникает коррозийного поражения сварного шва;
наблюдается минимальная степень разбрызгивания;
небольшое выгорание покрытия из цинка;
маленький уровень вложения тепла;
пайка стали в дальнейшем сопровождается простым обрабатыванием;
соблюдается катодное предохранение материала.

Во время процесса сваривания цинк переходит в специальную сварочную ванну, и это вызывает появление трещин, повреждений, пор в соединении. По этой причине, перед тем как начинать работы, слой из цинка требуется удалить.

Удаление обычно проводится газовой горелкой, абразивным кругом, щетками. Есть и химические методы счищения цинка, при которых используются щелочи. После обработки область промывается водой и хорошо просушивается.

Выбор электродов

Когда при монтаже оцинкованных металлоконструкций пользуются электродуговой сваркой, обычные электроды для стали не подойдут. Чем варится оцинковка? Нужны расходные материалы (электроды или проволока для полуавтоматов) с рутиловым покрытием. Для низкоуглеродистых сплавов приобретают электроды типов:

АНО-4, рассчитаны на сварку оцинковки при постоянном и переменном токе;
МР-3, требуют напряжения холостого хода не менее 50 В;
ОЗС-4, аналоги сварочной проволоки СВ08А, СВ08. Марки с высоким содержанием флюсов: УОНИ-13/45, УОНИ-13/55, ДСК-50. Они применяются для любых видов оцинковки, в том числе для сварки высокоуглеродистых сплавов, когда нужно высокое качество шва. Содержит карбонаты и фтористые соединения. Ими можно варить оцинковку любой толщины. Для толстого металла необходимо делать несколько проходов.

Электроды МР-3, требуют напряжения холостого хода не менее 50 В

Завершение работы

После проведения сварочной работы требуется осуществить вентиляцию помещения, и произвести уборку цинковой стружки.

Следует учитывать, что очищенные участки будут подвергаться коррозии и вызывать снижение качества всей конструкции. Поэтому после завершения работы с них необходимо удалить окалину, обработать шов шлифованием и нанести защитное покрытие.

Поверхность в районе сварного шва должна покрываться краской либо антикоррозионным покрытием. Хорошим вариантом может служить краска, содержащая 94% цинковой пыли. Возможен вариант наплавления цинковой проволоки, либо прутков, изготовленных из цинково-кадмиевого сплава.

Способы сварки оцинкованного металла

Для соединения оцинковки можно использовать газовую и электродуговую сварку. Возможна точечная, такой метод применим на предприятиях. Для точечной сварки оцинковки нужны специальные автоматы. В условиях гаража чаще применяется электродуговая сварка оцинковки с использованием защитных флюсов, специальных электродов или проволоки, реже – полуавтоматическая, она примется в автомастерских, на производстве, требует дорогостоящего оборудования. У каждого метода сварки оцинковки металлоконструкций есть свои преимущества. Знакомство с преимуществами и недостатками каждого поможет определиться с выбором аппарата. Чем и как варить оцинковку, зависит от опыта работы сварщика. Использование традиционных сварочных аппаратов для оцинковки требует навыков. Новичкам будет трудно выдерживать ампераж. Сложно не допускать непроваров или прожогов. Инвертор или полуавтомат в этом плане предпочтительнее.

Подготовка

Сварка оцинкованной стали – это работа, доступная даже сварщикам-любителям. Перед проведением работы рекомендуется потренироваться на каких-либо похожих обрезках, чтобы «набить руку» и отрегулировать настройки аппарата.

Сварщик должен соблюдать ряд мер личной безопасности:

работу нужно производить в обычной защитной маске и респираторе, либо в маске с вентиляционным устройством;
перчатки с теплоизоляционным покрытием должны иметь резиновое покрытие.

Сварка оцинковки производится любым из основных способов соединения:

Ручная сварка – для стали толщиной от 1,5 мм.
Сварка полуавтоматическим аппаратом – применяется для металла более 0,6 мм толщиной.
Контактная точечная сварка – предназначена в первую очередь для соединения жести толщиной до 0,45 мм.
Газовая сварка ацетилен-кислородной смесью – подходит для стали любой толщины.

Независимо от выбранного метода сварки, необходимо принимать во внимание ряд условий:

Температура плавления цинка (420°C) ниже температуры плавления стали (1100-1200°C), уже при температуре в 906°C происходит его испарение. Пары цинка в воздухе загрязняют атмосферу и оказывают вредное влияние на здоровье сварщика.
Расплав цинка вспенивается и попадает в структуру стали, нарушая заданные параметры металла, а цинк, затекающий в сварной шов приводит к потере его качества.
Шов выполняется «наплывом», электрод либо горелка подводится многократно, короткими касаниями.
Не следует варить большие участки одним швом, следует контролировать качество сварочного шва.
Перед свариванием цинк должен выгореть полностью, чтобы избежать вспенивания шва.
При толщине стали более 4 мм, в сварном соединении делается фаска на 1/3 толщины листа.
От выгорания цинка на металл можно положить асбестовую ткань, либо просто мокрую ткань.

Сварка полуавтоматом

Качественный шов получается в атмосфере углекислого газа или аргона. При сварке оцинкованного металла полуавтоматом газ подается вместе с присадочной или электродной проволокой по рукаву. Параметры присадки зависят от толщины оцинковки:

Толщина оцинковки	Диаметр проволоки
До 4 мм	0,6 — 0,8 мм
4 мм	0,8 — 1 мм
Свыше 4 мм	1 — 1,2 мм

Минусы использования полуавтомата:

нельзя пользоваться им на ветру, при работе мощной вентиляции возникают проблемы;
необходимо приобретать габаритные баллоны с газом;
нужны жесткие шланги подачи защитного газа (рукава).

Плюсы полуавтоматической сварки оцинковки:

допустима работа без защитной атмосферы;
гарантирована ровность шва;
легче выдерживать параметры тока.

Существует ряд особенностей работы с полуавтоматом:

тонкий металл сваривается точечно, чтобы не допускать прожогов;
при напряжении ниже 220 В размер присадочной проволоки уменьшают на 0,2 мм;
для метода без использования защитного газа выбирается электродная присадочная проволока;
клемма с положительным контактом цепляется к заготовке, минус подводится к присадке.

Сварка оцинковки полуавтоматом

Особенности сварки оцинковки

Легкоплавкость защитного слоя делает сварку оцинкованной стали непростой задачей. Подбор оптимального режима сварки не сможет ее решить. Выход из ситуации – ручная дуговая сварка инвертором с применением специальных электродов с защитным покрытием. Альтернатива – применение присадочной проволоки и полуавтомата для работы в среде защитного газа.

Важно! Пары цинка – опасное вещество. Категорически не рекомендуем производить сварку оцинковки в непроветриваемых помещениях. Не следует забывать про средства индивидуальной защиты – использование респиратора обязательно!

Присадочный материал имеет медно-кремниевую или алюминиево-бронзовую рабочую составляющую, которая положительно влияет на качество сварки. Особенности данного процесса следующие:

Обработка шва. Полученное соединение легко поддается механической обработке.
Качество соединения. Шов имеет катодную защиту и не подвержен воздействию коррозии.
Стабильность процесса. Он характеризуется практически полным отсутствием брызг и малой степенью выгорания.

Сварка отверстий в оцинковке имеет свои особенности. Заделка отверстий предполагает их предварительную очистку от загрязнений, следов коррозии или нефтепродуктов. При значительном диаметре окна используют специальные конусные вставки, которые точечным методом фиксируются по периметру. При толщине металла более 2 мм применяются перегородки или пробки из низкоуглеродистого металла. Незначительные проколы предварительно рассверливают до размера 18–20 мм. Внутренняя поверхность отверстия должна быть гладкой, без следов резьбы или каких-либо загрязнений.

Сварка инвертором

Инвертор нужен при работе с тонкой оцинковкой, меньше 2 мм. Сварку оцинкованных деталей производят током обратной полярности, на заготовку крепится минусовой контакт. Держатель электрода должен быть подключен к плюсу. При таком подключении электрод быстро разогревается, для зажигания хватает пары секунд.

С помощью инверторов оцинковку качественно сваривают даже начинающие. Электрод не затухает, ровно идет по соединению. Образуется прочный шов без дефектов.

Контактная сварка

Точечная сварка может проводиться на металле любой толщины, но лучше всего ее проводить на жести, поскольку очень тонкую оцинковку трудно соединить другими способами. Для сварки оцинкованных сталей на аппаратах контактной сварки применяются электроды марок БрХ и БРХЦр, изготовленные на основе бронзы.

Аппараты для точечной сварки могут работать на постоянном или переменном токе, а специализированное оборудование для сварки жести и оцинковки, помимо этого, обладают тремя дополнительными режимами подачи импульса:

предварительный нагрев зоны соединения;
процесс сварки;
завершающая термическая обработка.

Прочность сварного шва при таком способе соединений выше, чем у самих соединяемых элементов, поэтому данный тип сварки распространен при соединении элементов автомобильных кузовов.

Следует также заметить, что контактная сварка обеспечивает равномерное проваривание шва по всей его длине, что затруднительно обеспечить при ручной сварке. Поэтому контактный аппарат целесообразно устанавливать в мастерских, которые регулярно в больших объемах сваривают изделия из оцинковки.

При проведении точечной сварки листов толщиной свыше 1,5 мм рекомендуется проведение проковки. Проковка – это ударное воздействие на шов в процессе остывания, которое производится молотком либо кувалдой.

Существенным минусом точечной сварки является большой расход электроэнергии на сварочных аппаратах.

Полезные советы

Специалисты рекомендуется обращать особое внимание на некоторые моменты:

После зачистки соединения стальной щеткой требуется восстановление цинкового покрытия специальными защитными составами. Они бывают в аэрозольных упаковках, в небольших емкостях. Ими обрабатывают шов и место присоединения клеммы (крокодильчика).
На стыках увеличивают силу тока до 15 ампер, а скорость движения электрода снижают; должен образоваться плотный валик, способный выдержать динамическую нагрузку на изгиб.
Короткая дуга позволяет контролировать качество шва, меньше разбрызгивается металл ванны. Снижается вероятность прожигания цинкового покрытия искрами.
Настройка оборудования производится на низкотоковые режимы. На полуавтомате выставляется режим «Synergic», на инверторах – на 5-10 ампер ниже табличных значений.
Начинающие не должны забывать проверять качество шва. После снятия шлака он визуально осматривается, аккуратно простукивается, так проще выявить дефект.

Особенности материала

Существует несколько технологий нанесения оцинковки, с разной толщиной защитного покрытия. Толщина сформированного слоя варьируется в диапазоне от 2 мкм до максимальной величины 150 мкм.

При сварке любого оцинкованного изделия, например листа, происходит разогревание металла до температуры, превышающей 1000 °C. Процесс сопровождается негативными явлениями:

цинк переходит сначала в жидкую фазу, затем в газообразное состояние. Его температура плавления составляет 906 °C;
пары проникают не только в воздух, но и в основу, нарушая структуру базового металла;
частицы испарений нарушают качество шва оцинковки.

Самая большая опасность заключается в токсичности паров. Оцинковка во время сварки вредна для здоровья. Место работы должно обязательно иметь мощную вентиляцию зоны сварки и эффективную общую вентиляцию помещения.

КАК ВАРИТЬ ОЦИНКОВКУ ПРАВИЛЬНО: ПРАВИЛА И СОВЕТЫ

Оцинкованная сталь пользуется неизменным спросом и обрела популярность во многих потребительских сферах. Такую популярность материал приобрел благодаря своей устойчивости к агрессивным воздействиям из вне. Оцинкованная сталь обладает достаточно высокой устойчивостью к коррозии и способна служить довольно длительное время. Достигается это путем нанесения на стальные листы цинкового слоя толщиной от 2 до 150 мкм. Однако цинковое покрытие является не только защитой стальных изделий от неблагоприятных воздействий, но и фактором, значительно усложняющим процесс обработки металла, в частности его сварку.
Для того, чтобы ответить на вопрос: как варить оцинковку, необходимо более подробно рассмотреть все аспекты, связанные с этим процессом.

Способы сваривания труб из оцинкованной стали

Технология электрического сваривания металлических изделий предполагает нагревание рабочей поверхности шва до 1200 градусов, тогда как температура кипения цинка составляет лишь 906 градусов. Такая разница в показателях в ряде случаев приводит к выгоранию цинкового слоя.

Среди нежелательных последствий процесса сварки оцинкованных труб можно назвать:

Испарения цинка являются чрезвычайно вредными для здоровья. Если в помещении недостаточно хорошая вентиляция, вдыхаемые пары могут привести к отравлению или временной остановке дыхания работника.
Слой цинка на сварочном шве нарушается в процессе работы, так что в этом месте могут начаться коррозийные процессы, при этом профильная оцинкованная труба уже не прослужит так долго, как могла бы.
Если в процессе сварки оцинкованной трубы электродом происходит интенсивное испарение цинка, поверхность трубы может покрыться порами и трещинками. В результате шов будет недостаточно герметичным и прочным.

Таким образом, соблюдение правил безопасности при работе с данными изделиями является обязательным условием. Лицо нужно защитить специальным респиратором и маской из материалов-диэлектриков. На руки надевают прорезиненные перчатки с термоизоляционной тканью сверху.

Если предварительно обработать рабочую поверхность трубы соляной кислотой, можно избежать вспенивания слоя цинка. Обратите внимание, что в идеале желательно не допускать испарения цинкового покрытия, чтобы не лишить трубу защиты от коррозии. Достигнуть этого можно несколькими методами сварки.

Как сваривать трубы

Подходы при монтаже и ремонте трубопроводов из металлических сплавов с цинковым покрытием такие же, как при работе с другой продукцией.

Можно использовать флюсы. Сначала трубы, подлежащие свариванию, нужно хорошо зачистить снаружи и внутри, затем прогреть. Если диаметр не превышает 3 мм, кромки можно специально не обрабатывать.

У труб с большим диаметром кромки раскрывают на 90 градусов и притупляют на 1,5 мм. Ширина зазора при сваривании в обоих случаях равняется 2-3 мм. Размягченный флюс наносят на поверхность оцинковки с двойным избытком, по сравнению с количеством, используемым для непокрытых стальных труб.

Если диаметр трубы не превышает 250 мм, а толщина металла 6 мм, выбирают сопла с размером до 2 мм. Для сварки более широких труб из толстого металла нужны сопла с размером от 2 мм до 4 мм.

Хорошее качество при высокой скорости исполнения обеспечивает электродуговая сварка любых труб с цинковым покрытием. Высокая квалификация сварщика, правильный выбор электродов, оптимальная скорость процесса обеспечат качество соединения оцинковки. Для предотвращения окислительных процессов по окончании работы место сварки и прилежащие участки нужно обработать специальными составами.

Сварка оцинкованных труб: чем варить и какие электроды нужны

Оцинкованная сталь, как надёжный конструкционный материал, довольно часто используется в строительстве и различных отраслях промышленности. Элементы из этого материала устойчивы к коррозии, однако в сравнении с нержавеющей сталью имеют более приемлемую цену.

Порой изделия из оцинкованных труб используются дизайнерами в интерьере, поскольку материал не меняет свой привлекательный внешний вид в время эксплуатации. Чтобы ни делалось из оцинковки, в ходе работ довольно часто используется сварка оцинкованных труб.

Несмотря на простоту выполнения работ, стоит знать некоторые особенности и правила их производства.

Особенности соединения

При обустройстве инженерных коммуникаций довольно часто используются оцинкованные трубы. Однако скрепление таких труб при помощи резьбового соединения довольно проблематично из-за особенностей материала. Именно поэтому такое соединение на оцинкованных трубах большая редкость, ведь стоимость работ по нарезке резьбы значительно возрастает.

Обычно для соединения изделий из этого материала используется традиционная сварка. Однако в процессе выполнения этой процедуры на участке сваривания цинковое покрытие может повредиться, что впоследствии приведёт к коррозии.

Важно: чтобы предотвратить нарушение цинкового слоя из-за его испарения, необходимо сократить продолжительность сварки.

Именно поэтому для сваривания оцинкованных труб лучше использовать специальные электроды, которые могут выдерживать повышенные токи. Благодаря этому сварщик может использовать более высокие температуры, чем обычно. Применение специально сконструированных электродов позволяет добиться следующих преимуществ:

повысить безопасность выполнения процесса;
довести материал до нужных условий за более короткий промежуток времени;
не дать цинку испаряться.

Чтобы защитить небольшие оголённые участки труб, можно перенести туда защитный цинковый слой катодным путём (электромеханическим способом). Однако использовать такой метод на участках крупных размеров довольно проблематично, поэтому не будет полной гарантии защиты от коррозии.

Технологические тонкости

Варить оцинкованные заготовки можно только с использованием специальной технологии, которая позволяет соединить два изделия без повреждения цинкового покрытия. Для этого на место стыковки труб наносится специальный флюс. Он не позволит цинковому материалу выгорать в процессе сваривания.

Суть технологии состоит в следующем:

На место сварки наносится разогретый до вязко-жидкого состояния флюсовый слой.
В процессе сваривания оцинкованное покрытие под флюсовым слоем переходит в стадию плавления, но при этом не испаряется и не выгорает.
После окончания сварки это позволяет добиться высокой степени защиты поверхности от коррозионных процессов.

Важно: данная технология подходит для сваривания оцинкованных водопроводных коммуникаций. Даже флюс, попавший в середину трубопровода, не может оказать негативного воздействия на человека, поскольку он полностью растворяется в водной среде.

Не менее важно во время выполнения сварочных работ соблюдать меры безопасности, основное требование которых состоит в том, что работы можно выполнять только в помещении с эффективной системой вентиляции или на открытом воздухе. Если это требование не соблюдать, то человек, выполняющий работы, может задохнуться от вдыхания паров цинка или рискует приобрести серьёзные заболевания органов дыхания.

Помимо этого сварщик обязан работать в респираторе и резиновых перчатках из теплоизолирующей ткани. Чтобы не допустить нежелательного вспенивания цинкового покрытия в месте выполнения сварки, рабочую поверхность советуют обрабатывать соляной кислотой.

Сварка оцинковки газовой горелкой

Технология, позволяющая не нарушать цинковый слой, основана на применении специального флюса для сварки. При этом работы выполняют в такой последовательности:

Для начала необходимо подготовить концы соединяемых заготовок. Они очищаются от пыли, грязи и жировых пятен.
Затем на подготовленное место наносится флюсовый слой. Он должен полностью покрыть место будущего сварного шва. Только так можно добиться полной защиты оцинкованного покрытия от перегрева и испарения.
Далее на место стыковки заготовок прикладывают пруток припоя со специальным покрытием. Его нужно расплавить, чтобы надёжно соединить две заготовки. Для этого пламя горелки направляется на пруток. Нагревать участки труб, не покрытые флюсом, запрещено.
Если во время выполнения работ нарушилась структура защитного сплава, покрытие нужно немедленно восстановить, чтобы не допустить образования коррозии. Для этого после полного охлаждения заготовки на повреждённое место наносится специальный антикоррозионный состав.

Правила выполнения сварочных работ

Чтобы правильно варить изделия из оцинковки, необходимо в ходе выполнения сварочных работ соблюдать следующие требования:

В процессе работы нужно следить за состоянием цинка. Он не должен перегреваться. Только так вы сможете обеспечить защиту трубопровода от коррозии.
Место соединения изделий из оцинковки необходимо тщательно очищать до металлического блеска и обезжиривать. Чтобы защитить цинковый слой во время нагревания, на место соединения наносится флюс. При этом количество флюса должно быть в 2 раза больше, чем используется при обычной пайке.
Если вы будете варить трубы с толщиной стенок менее 3 мм, то кромка изделия не нуждается в специальной подготовке. Достаточно выполнить скосы и гарт.
Размер горелки при сваривании изделий из оцинковки должен быть на пару номеров меньше, чем при сваривании стальных труб.
Газовое пламя лучше отрегулировать так, чтобы наблюдался небольшой избыток кислорода.
Перед тем, как варить, заготовки необходимо подогреть. Участок нагрева должен быть значительный.
Пруток с покрытием устанавливается в месте стыка так, чтобы при плавлении огнём горелки пламя попадало на сам пруток, а не на материал.
По окончании сварочных работ флюс обязательно удаляется.

Завершающие работы

Чтобы повысить устойчивость шва к образованию трещин, при сваривании элементов из оцинкованной стали нужно понижать уровень кремния в шовной части. Для этого используются специальные сварочные материалы.

После завершения сварочного процесса на поверхность шва необходимо нанести защитный слой. Также восстановить защитный слой нужно в тех местах около шва, где наблюдается нарушение защитного покрытия. При этом данный слой должен отвечать следующим требованиям:

Хорошо сцепляться с основным металлом.
Его коррозионная стойкость должна быть не ниже, чем у оцинкованного металла.
Выполнение защитного слоя должно быть довольно простым, то есть для этого не нужны высококвалифицированные специалисты и особое оборудование.

Совет: в качестве такого покрытия можно использовать краску, которая содержит не менее 94 процентов цинковой пыли.

Эта краска должна быть изготовлена на базе смолистых связующих веществ, которые относятся к неомыляемым синтетическим составам, например, полистерин, хлорированный каучук, смола эпоксидная и т.п. Такая краска должна легко наноситься при помощи кисти и не стекать с вертикальных поверхностей.

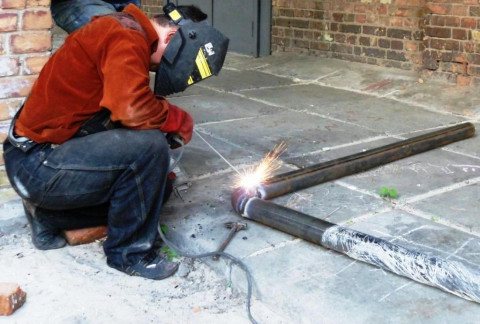

Соединение труб с цинковым покрытием ручной электродуговой сваркой

Чтобы предотвратить возникновение пор в стыковых и угловых швах, можно увеличить ток и сократить скорость сварки. Для этого понадобятся электроды для оцинкованных труб, которые подбираются в зависимости от марки стали. В частности, марка электродов для сварки оцинкованных труб из высокоуглеродистой стали выбирается с рутиловым покрытием. А если сталь для труб использована низколегированная, то вполне подойдут электроды с основным покрытием.

У электродов с рутиловым покрытием есть целый перечень достоинств:

Благодаря наличию в составе электрода оксида титана, дугу можно зажечь очень легко и быстро, причем неоднократно.
Сварные швы с такой дугой получаются герметичными, прочными и очень качественными, без каких-либо дефектов.
При работе практически не возникает брызг, так что потери материала ничтожно малы.

В составе рутилового покрытия электрода могут быть включения порошка железа. Оно способствует снижению удельного веса углерода в слое цинка и повышает устойчивость к растрескиванию.

Стоит отметить, что для выполнения сварочных работ электросваркой, нужен хотя бы минимальный практический опыт (подробнее: «Как варить трубы электросваркой правильно – пошаговое руководство»). Помимо внешнего покрытия электрода на мощность дуги влияет еще и его толщина. В частности, слишком толстый электрод выдаст дугу, которая быстро прожжет материал. Напротив, слишком тонким электродом вряд ли получится выполнить достаточно мощный и качественный шов. Поскольку чаще всего работы выполняются с трубами с толщиной стенок в 1,5-5 мм, оптимальный диаметр электрода составит 2-3 мм.

Немаловажную роль в процессе сварки играет и скорость прохождения электрода по поверхности. Если делать это слишком медленно, велика вероятность прожигания трубы. А если скорость движения электрода выше, чем необходимо, сварной шов получится непрочным. Подобрать оптимальную скорость можно только опытным путем.

Не забудьте по завершению сварочных работ обработать швы составом от коррозии.

Антикоррозийное средство должно соответствовать таким параметрам:

обладать хорошим сцеплением с поверхностью;
обеспечивать защиту от окисления на цинковом покрытии;
быть удобным и простым в нанесении без специальных приспособлений.

Неплохим вариантом для защиты оцинкованных изделий считается специальная краска, содержащая порядка 94 % цинковой пыли. Этот состав легко наносится и хорошо удерживается на вертикальной поверхности благодаря наличию в нем неомыляемых связующих компонентов.

Альтернативным способом антикоррозийной защиты поверхности является наплавка проволоки, в которой содержится 99,99 % цинка, либо цинково-кадмиевых прутков.

Правила проведения работ

Следует неукоснительно выполнять такие требования:

Нельзя допускать испарения цинка.
Провести предварительные работы по очистке места сварки — это касается только труб с толстыми стенками.
Для ликвидации улетучивания цинка от перегрева, флюс наносится толстым слоем.
Небольшой избыток поступления кислорода делают во время газосварки.
Обязательный предварительный разогрев участка сварки.
Проволока с припоем располагается таким образом, чтобы пламя горелки воздействовало на пруток, а не на свариваемый металл.

Излишки флюса удаляются сразу после окончания сварочного процесса.

Можно ли варить оцинкованную сталь? — Станки, сварка, металлообработка

Покрытие металлических поверхностей цинком – популярный, экономически выгодный способ защиты от окислительных разрушений. В результате снаружи образуются цинковый слой с прочной оксидной пленкой.
Оксиды цинка, в отличие от аналогичных соединений железа, имеют плотную структуру с минимальным количеством мельчайших пор. Влага и кислород из окружающей среды не могут проникнуть в микроячейки и нанести ущерб. Но сварка оцинковки без специальных знаний и навыков представляет определенную сложность.

Особенности материала

цинк переходит сначала в жидкую фазу, затем в газообразное состояние. Его температура плавления составляет 906 °C;
пары проникают не только в воздух, но и в основу, нарушая структуру базового металла;
частицы испарений нарушают качество шва оцинковки.

Удаление покрытия

Существует несколько способов сварки оцинковки. Выбор зависит от качества металла, толщины покрытия на нем, перспективы применения конструкции.

Проще всего снять поверхностный слой оцинковки механически. Для этого подойдут любые жесткие абразивы. Оцинковка при очистке требует больших усилий.

Можно удалять слой термическим способом, но при нагревании, опять же, возможны вредные испарения. Существуют химические способы убрать покрытие в месте будущих швов.

Опасения вызывают остатки незащищенных металлических участков рядом со швом. Оцинковка с такими оголенными участками в будущем может подвергаться коррозии, что вызовет порчу всей конструкции.

Подбор электродов

Если снять наружный слой технически нельзя, можно использовать другой подход, приемлемый для покрытий с толщиной не более 15 мкм.

Сварка оцинкованной стали с низким содержанием углерода может быть выполнена электродами с рутиловым покрытием (АНО-4, МР-3, ОЗС-4). Содержащийся в них оксид титана упрощает первичное и повторные зажигания дуги, сокращает потери из-за образования брызг, обеспечивает прочность и герметичность шва.

Для соединения сваркой сталей низкого легирования нужны электроды с сильноосновными флюсами (УОНИ-13/45, УОНИ-13/55, ДСК-50). Для предотвращения образования пор силу сварочного тока нужно увеличить на 10 – 50 А.

Процесс следует проводить аккуратно, понижая скорость на 10 – 20 %, по сравнению с обычной сваркой. Работа с оцинковкой при сварке требует специальных навыков. Придется увеличивать приблизительно в 2 раза расстояние между соединяемыми кромками. Выполняя все требования, можно получить хороший сварочный шов.

При толщине слоя покрытия больше 15 мкм, но меньше 40 мкм результативна другая технология. Нужно электродом чередовать поступательные движения с возвратными до тех пор, пока оцинковка не очистится.

Важно сосредоточиться на требуемых границах, не повредить слой в прилежащих зонах. Этот эффективный метод очистки поверхности позволяет получить прочный шов.

Применение полуавтомата

Хороший результат получается при сварке оцинковки полуавтоматом с правильно выбранными присадками. Практикой подтверждена эффективность присадок, содержащих медь в сочетании с кремнием, алюминием или марганцем. Это могут быть следующие вещества: CuSi3, CuAl8, CuSi2Mn. От соотношения компонентов зависит прочность соединения и легкость последующей механической обработки.

Соединение меди с кремнием, которое содержит оцинковка, способствует образованию не очень прочного, но легко обрабатываемого шва.

Неорганический композит из меди и алюминия, прежде всего, рекомендуют для продукции, содержащей алюминий в свариваемых конструкциях.

Трехкомпонентное вещество из меди, кремния и марганца обеспечивает шов с повышенной прочностью. Впоследствии для его обработки нужно прилагать значительные усилия.

Медь плавится при температуре более низкой, чем температура плавления стальных сплавов. Поэтому такая сварка оцинковки в значительно мере напоминает запаивание.

Провод, как присадка, должен подаваться в рабочую зону плавно и точно в наконечник, обеспечивающий контакт. Для подачи лучше применять привод с 4 роликами, а наконечник тщательно выбирать по размеру.

Если все сделано профессионально грамотно, то от корродирования защищен как базовый металл, так и шов при минимальных затратах изначальной энергии на сварку.

Рабочая зона очищается строго в обозначенных размерах. Не происходит разбрызгивания материалов при нагреве до температуры сварки. Оцинковка в этом случае сваривается прочно.

Для обеспечения стабильности процесса тщательно выбирают источник питания, режимы регулировки. Максимальное качество шва на оцинковке достигается при импульсном токе в инертной среде аргона. В качестве защитных газов могут быть применены также гелий, диоксид углерода или другие инертные газообразные вещества.

Точечный метод

В автомобилестроении повсеместно используются оцинковка с добавками Al, Mn, Si (так называемые TRIP-стали). Материалы успешно свариваются при правильном проведении контактной точечной сварки.

При серийном осуществлении операций в соответствии со справочными показателями подбирают форму, размеры электродов, учитывая толщину оцинкованного материала.

Формирующаяся точка соединения отличается прочностью, которая выше, чем у исходных листов. При проверке шва на разрыв линия разрыва проходит не по точке сваривания, а рядом.

Популярно контактное оборудование, поставляющее импульсы трех типов: для предварительного нагрева рабочей зоны, непосредственно сварки оцинковки и последующей термической обработки.

При точечной сварке любых материалов, в том числе оцинковки, заметно изнашиваются электроды. Поэтому на стационарных рабочих постах сварщиков существует автоматическая возможность корректировки режимов, регулировки процесса в целом.

В ручной технологии это выполнить практически нереально. На протяжении одного цикла менять размеры, форму шва недопустимо. Точечная сварка в промышленных потоках осуществляется современным, полностью автоматизированным оборудованием.

Как сваривать трубы

Как приварить оцинковку к металлу — Справочник металлиста

Сварка оцинкованной стали представляет собой процесс, основанный на вводе в изделие (сталь) низкого содержания тепла, что приводит к дальнейшему расплавлению используемого присадочного материала. Сварка стали сегодня применяется во многих типах строительных работ для креплений различных конструкций, листов, каркасов и прочего.

Схема процесса цинкования стали.

Современные требования, которые предъявляются к защите металлов от коррозии во время работы и после нее, все больше сводятся к применению материалов, уже покрытых защитным слоем.

Особенности технологии сварки оцинкованной стали

Сам цинковый слой может составлять 1-20 мкм, такие элементы часто используются не только в строительстве, но и в автомобилестроении, бытовой технике, при установке кондиционеров и вентиляционных систем.

Цинк имеет катодную защиту от коррозии, которая остается эффективной даже при наружном повреждении, то есть при сварке остается защищенным слой стали, подпленочная коррозия на цинковом слое кромки срезов уже полностью исключается.

Так в чем же состоит сущность такого процесса, как сварка и пайка оцинкованного листа? Сам цинковый слой начинает плавиться уже при плюс 420 градусах, а при плюс 906 — цинк начинает испаряться.

Именно это и создает определенные трудности при сварке, так как при зажигании сварочной дуги происходит резкое испарение цинкового слоя, что может привести к таким негативным последствиям, как появление трещин, образование пор, нестабильность сварочной дуги и прочее.

Таблица свариемости сталей.

Именно поэтому сварка стали с оцинкованным слоем предполагает использование специального присадочного материала, то есть это пайка оцинкованного листа в определенной среде защитного газа при помощи медьсодержащей проволоки. Наиболее часто используются такие типы присадочного материала, как медно-кремниевые и алюминиево-бронзовые проволоки.

Использование такой технологии имеет следующие преимущества:

полное отсутствие коррозии основного материала и сварочного шва;
малое выгорание рабочей поверхности;
минимальное разбрызгивание раскаленного материала при сварке;
малое тепловложение;
катодная защита стали (основного материала) в области рабочего шва;
последующая обработка шва отличается крайней простотой.
