Бензопила многими рассматривается в качестве идеального и незаменимого помощника. Ведь с ее помощью можно выполнять все работы, которые ранее помогал делать топор, при этом не тратить много сил и времени. Именно поэтому практически у каждого домашнего умельца такой инструмент имеется в арсенале.

Конструкция рассматриваемых агрегатов не так уж и сложна. А это означает, что починить инструмент сможет каждый умелец, принимая во внимание советы специалистов. Мы же рассмотрим, в какой последовательности осуществляется регулировка карбюратора Хускварна 236 своими руками.

Комплектующие карбюратора

В первую очередь стоит разобраться, какие винты для регулировки предусмотрены в бензопиле Хускварна 236.

Производитель оснастил рассматриваемую модель 3 винтами:

• L-винтом регулируется жиклер на низких оборотах;
• Н-винтом производится регулировка жиклера на повышенных оборотах;
• Т-винт используется для настройки работы холостого хода.

Если необходимо настроить подачу горючего, смазочной смеси и доступа воздуха, задействуют 2 первых элемента. Проворачивая их по ходу часовой стрелки, смесь удается обеднить и снизить обороты. Производя действия в обратной последовательности, то есть откручивая элементы в противоположном направлении, смесь обогащается и обороты возрастают.

Работа холостого хода настраивается третьим элементом. Поворачивая его по ходу часовой стрелки, обороты возрастают, а для их уменьшения винт просто проворачивают в противоположном направлении.

Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

Излишне обогащенная, как и излишне бедная, смесь приведет к нестабильной работе двигателя, может вызвать перегрев и ускорить износ поршневой системы.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Husqvarna.

Его конструкция состоит из следующих элементов:

• корпус с зажимными болтами и набором прокладок;
• топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
• диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
• поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
• основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
• диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
• игольчатый клапан — устройство, регулирующее подачу топлива;
• жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха. При настройке карбюратора на бензопиле Husqvarna особое внимание стоит уделить этому клапану, т. к. его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Смотрите » ТОП-2 бюджетные модели бензопил Комфорт (Komfort)

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Поэтапная регулировка

Специалисты рекомендуют производить самостоятельную регулировку карбюратора в рассматриваемой модели, придерживаясь следующего плана:

1. В первую очередь нужно отрегулировать 1 винт, затем приступить ко второму и только в последнюю очередь заняться регулировкой винта, отвечающего за работу холостого хода.
2. Далее необходимо определить, какие самые большие обороты холостого хода. Для этого нужно аккуратно поворачивать 1 винт по ходу часовой стрелки. Найдя самый большой показатель, элемент следует провернуть на ¼ оборота против хода часовой стрелки. Если в ходе этой операции цепь продолжит вращение, работая на холостом ходу, винт Т нужно медленно поворачивать против часовой стрелки, пока цепь не прекратит вращение.
3. Используя для регулировки винт Н, реально изменить как мощность агрегата, так и частоту его оборотов. Однако стоит иметь в виду, если карбюратор длительное время будет работать за счет обыденной смеси и на повышенных оборотах, это может стать причиной выхода из строя бензопилы.
4. Для проведения регулировки винта Н нужно сделать следующие шаги:

• прогреть двигатель агрегата на протяжении 15-20 секунд, выбрав режим полного хода;
• повернуть на ¼ оборота Н-элемент против часовой стрелки;
• оставить двигатель в рабочем состоянии на 10-15 секунд;
• при помощи тахометра проанализировать, каков показатель максимальных оборотов;
• если полученные данные не совпадут с паспортными, процесс следует вновь повторить.

Понять, что регулировка произведена правильно поможет четырехтактный звук двигателя. Если смесь после регулировки окажется слишком обедненной агрегат будет издавать визжащий звук. При слишком насыщенной смеси из глушителя начнет появляться дым. Если в арсенале домашних умельцев имеется прибор под названием тахометр, то можно приступить к самостоятельной регулировке Н-винта. При иных обстоятельствах лучше обратиться за помощью к специалистам.

1. После того как первые элементы будут отрегулированы, можно заняться регулировкой винта холостого хода, производя операцию в следующей последовательности:

• активировав работу двигателя, следует аккуратно начать поворачивать винт Т по ходу часовой стрелки;
• поворачивать элемент необходимо до тех пор, пока не начнет вращаться цепь агрегата;
• на следующем этапе винт нужно начать поворачивать в обратном направлении, чтобы остановить вращающие движения цепи.

Понять, что удалось верно установить число холостых оборотов, поможет равномерная работа двигателя, в любых направлениях, с необходимым запасом оборотов, во время вращения цепи.

Вышерассмотренная инструкция по регулировке карбюратора Хускварна 236 в значительной степени упростит ход работы. Но если какой-то этап все-таки вызовет затруднения, найти подсказку сможет каждый, посетив интернет-ресурс и просмотрев видеоурок, посвященный данной теме.

Самостоятельно понять, что работу удалось сделать правильно, удастся по работе двигателя, который должен моментально разгоняться и издавать четырехтактный звук на полном газу. Если же агрегат будет запускаться с затруднениями, двигатель не сможет незамедлительно разогнаться, следует вновь произвести повторную регулировку первого винта, чтобы обогатить обедненную смесь.

Бензопила — инструмент, который пригодится в любом дачном хозяйстве даже любителям, не говоря уже о профессиональных работниках. Но, как и любое другое устройство, бензопила нуждается в постоянном уходе и профилактике. Одной из самых распространённых процедур является регулировка карбюратора бензопилы по причине неверной настройки в прошлом.

В каких случаях карбюратор бензопилы Husqvarna требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Husqvarna необходима при появлении таких неисправностей, как:

• повышенные обороты холостого хода;
• сильное дымление при работе инструмента;
• затруднённый запуск холодного или горячего двигателя;
• отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

Производитель Husqvarna АВ рекомендует проводить регулировку карбюратора до и после проведения обкатки.

Первые признаки неисправности карбюратора

Из-за несвоевременного или непрофессионального периодического обслуживания бензопилы, а также из-за сильной нагрузки могут время от времени возникать сложности в её работе. Для профессиональных работников такие поломки могут снизить эффективность их работы и испортить настроение на весь день.

Неисправности карбюратора, в свою очередь, имеют специфические признаки. По ним сразу же можно определить причину поломки.

О неправильной настройке карбюратора свидетельствуют такие признаки:

Читать также: Какова периодичность проверки электроинструмента

1. Инструмент заводится проблематично, после чего сразу же глохнет.
2. Бензопила глохнет при нажатии на газ.
3. Бензин расходуется в большом количестве, причём он в цилиндрах ещё остаётся и не выгорает до конца, а выхлопы чрезмерно густые.
4. Настройки карбюратора, установленные на заводе производителя, сбиты вследствие неправильного использования или самостоятельной регулировки.
5. В систему забора воздуха попал мусор. Из-за этого она вышла из строя.
6. Поршни двигателя израсходованы. Настройка карбюратора в этом случае только временно решит проблему.

В том случае, когда в карбюратор попала грязь, одной настройкой не обойтись. Здесь нужно просто его почистить. Когда поршни израсходованы, то требуется делать капитальный ремонт двигателя.

Но после этого, само собой, нужно проводить настройку жиклёров карбюратора, а также их продувку и чистку.

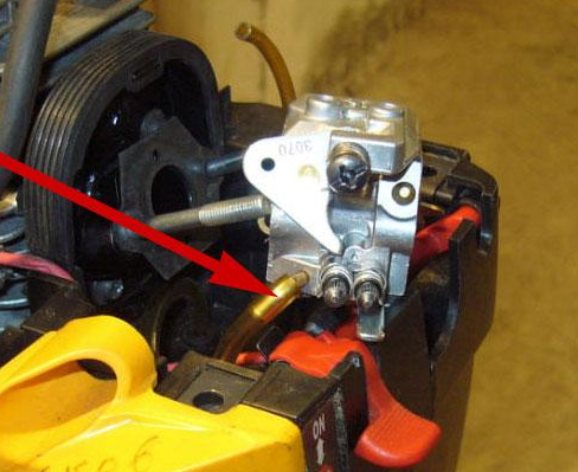

Бензопила Хускварна 236 глохнет при нажатии на газ

Чаще всего с этой проблемой сталкиваются владельцы, которые заправляют свои пилы некачественным горючим. Из-за вредных посторонних примесей, который входят в состав бензина, топливный насос пилы быстро засоряется. Это приводит к тому, что при нажатии на курок газа помпа не может мгновенно перекачать в цилиндр то количество горючего, которое необходимо для стабильной работы садового инструмента.

Чтобы решить проблему, владельцу пилы потребуется снять топливный насос и осмотреть его. Как правило, насосы в бензопилах Husqvarna 236 не поддаются ремонту, поэтому их лучше всего менять на новые элементы.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Когда необходима регулировка карбюратора бензопилы? Husqvarna 137. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Регулировка карбюратора Husqvarna 137, как Husqvarna 240 или 260 спасут и бензопилу. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может незначительно изменяться зависимо от производителя. Составные части:

• Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
• Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
• Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
• Поплавковая камера. Регулировка карбюратора Husqvarna 236. Регулировка карбюратора своими руками;. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

READ Установка Ручной Циркулярки В Стол

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства.

Или же изучите зарубежных производителей бензопил, таких как STIHL.

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ следующий:

1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Читать также: Прослушивающее устройство своими руками

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Преимущества и технические характеристики пилы Husqvarna 236

Бензопила Husqvarna 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.

В остальном бензопила Husqvarna 236 имеет такие технические характеристики:

• мощность – 1,9 л. с.;
• вместительность бака для горючего – 300 мл;
• бачок для масла – 200 мл;
• длина шины – 35 см;
• шаг цепи – 3/8 дюйма;
• количество звеньев – 52;
• габариты – 540270282;
• вес – 7,37 кг.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

• Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
• В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
• Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
• При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Таким образом, самостоятельная регулировка карбюратора бензопили не является очень сложным процессом и может в большинстве случаев осуществиться самоучкой.

Регулировка карбюратора на бензопиле в Husqvarna

Особенности эксплуатации модели

1. Заведите бензопилу и прогрейте ее в течение нескольких минут.
2. Поработайте инструментом около получаса в режиме легких нагрузок, распиливая тонкие ветки.
3. Далее можно постепенно увеличивать нагрузки.

Регулировка и регулировка карбюратора Husqvarna 137

На рисунке выше вы видите три винта для регулировки. У каждого из них есть своя цель:

Для регулировки скорости холостого хода требуется винт T.

Винт L служит для регулировки низкой скорости.

Винт H регулирует высокую скорость.

Порядок настройки:

Сначала винт L (вращая его), мы ищем самую высокую скорость на холостом ходу. После того, как мы их нашли, вам нужно повернуть этот винт на четверть оборота против стрелки часов. Если цепь продолжает вращаться в этом положении, тогда мы поворачиваем винт T, чтобы остановить его.

Затем прогрейте двигатель на полной скорости в течение 10-15 секунд и поверните винт H на четверть против часа. Мы ждем 10 секунд и слушаем. двигатель должен работать как 4-тактный звук. Если слышен визг, тогда смесь плохая (мы скручиваем винт), если обогащенная смесь дымна (затяните винт).

После регулировки низкой и высокой скорости установите скорость холостого хода с помощью винта T. Это делается следующим образом:

1. Двигатель должен работать

2. Поверните винт T по часовой стрелке, пока цепь не начнет вращаться.

3. Поверните винт на другую сторону, пока цепь не остановится.

Поиск и устранение неисправностей Walbro

Корректировка и исправление проблем, обнаруженных на Walbro Carburetors:

• Проверить фильтр воздушный walbro, чтобы убедиться, что он не забит опилками или другим мусором, и бак заполнен бензином более, чем наполовину.
• Запустить двигатель и дать ему возможность работать в режиме холостого хода в течение нескольких минут, чтобы он нагрелся.
• Прикрепить тахометр к пиле. На всех этапах отслеживайте число оборотов. Для большинства пил рекомендуемая скорость холостого хода составляет 2700 об / мин.
• Отрегулировать правильно скорость холостого хода пилы с помощью плоской отвёртки на винте «T». Затягивание винта уменьшает насыщенность топливной смеси, а ослабление имеет противоположный эффект.
• Отрегулировать винт «L», медленно затянув его до тех пор, пока двигатель не начнёт глохнуть. Обратить внимание на положение и ослабить винт- скорее всего, посредине между двумя настройками.
• Вернуться к винту «T» и отрегулировать его снова, так как есть вероятность того, что регулировка винта «L» может изменить оптимизированные настройки топлива на холостом ходу.
• Дать возможность пиле полностью открыть дроссель и отрегулировать винт «H», установив его между двумя точками, где пила работает ровно.
• Отпустить дроссель и снова проверить настройку винта «L», внеся необходимые корректировки.
• Вернутся к винту «T» и отрегулировать скорость холостого хода пилы вальбро в последний раз. Это последний параметр настройки, и пила теперь готова к работе.

Производители и их партнёры нечасто заявляют о новых и интересных инновациях своего оборудования. Не секрет, что конструкция бензопилы не изменилась за последнее десятилетие. В последнее время появились инновации, которые включают новейшие технологии производства сверхнадежных бензопил для среднего покупателя. Сред них- инструмент со встроенным Wi — Fi, сообщающий пользователю о своем общем состоянии через приложение для смартфонов.

Пилы бренда Husqvarna представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Регулировка карбюратора собственными руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента при полной мощности с экономичным расходом топлива. Регулировка должна производиться с помощью чистого топливного и воздушного фильтра. Для регулировка выполняется тремя винтами: для максимального и минимального оборотов и холостого хода.

Винты H и L регулируют соотношение смеси бензина и воздуха, определяемое открытием карбюратора дроссельной заслонки. Когда винты ослабляются, смесь обогащается, и повороты соответственно падают, когда скручивание, смесь истощается,. обороты увеличиваются.

Читать также: Измельчитель веток своими руками для отопления чертежи

Обозначение H относится к винту максимальной скорости, который управляет основной струей, L. к винту минимальной скорости, который управляет холостой струей. С помощью винта S скорость холостого хода точно регулируется. Иногда для облегчения регулировки количество доступных регулировочных винтов карбюратора уменьшается.

Настройка карбюратора на две ступени. основные (заводские настройки), выполняемые при выключенном двигателе. и финал, выпущенный на работающем горячем двигателе. Точные угловые значения следует брать из инструкции по эксплуатации конкретной бензопилы. Если инструкции изготовителя не соблюдаются, двигатель может быть поврежден.

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

• поменять прокладки под крышками главной камеры и топливного насоса;
• очистить или заменить сетчатый фильтр;
• заменить диафрагму или игольчатый клапан главной камеры;
• устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Husqvarna 236 ремонт карбюратора(замена ремкоплекта)

Замена ремкомплекта карбюратора на бензопиле Husqvarna 236

.

Базовая регулировка карбюратора.

Регулировочные винты с максимальным H и минимальным оборотом L медленно поворачиваются по часовой стрелке до тех пор, пока они не остановятся, затем они повернутся на 2 оборота, возможны другие настройки

Проверка и регулировка холостого хода.

Мы находим самую большую холостую скорость, для этого медленно поворачивайте винт L в разных направлениях. После определения максимальной частоты вращения двигателя поверните винт L на 1/4 оборота против часовой стрелки. Если цепь вращается на холостом ходу, поверните винт T или (S) по часовой стрелке до упора.

Проверьте и отрегулируйте максимальную скорость.

Изменение максимального числа оборотов осуществляется винтом H. Когда он завернут (вращение по часовой стрелке), при повороте обороты увеличиваются. уменьшаются. Двигатели бензопилы имеют максимальную скорость вращения от 11500 об / мин. до 15000 об / мин. Более высокая скорость не обеспечивает зажигания, кроме того, он становится опасным для двигателя. Максимальная скорость может определяться прерываниями в зажигании. Если они придут, винт H слегка повернут против часовой стрелки.

Если работа двигателя не проверяется на ускорение и максимальную скорость, регулировка бензопилы не может считаться полной.

Устройство бензопилы Husqvarna 236

От своих рыночных аналогов бензопила Husqvarna 236 отличается сбалансированной заводской сборкой, правильно установленным центром тяжести и отсутствием люфтов. В основу устройства садового инструмента вложен фирменный бензомотор, хромированный цилиндр которого имеет объем 38,2 см3. При разработке и производстве двигателя производителем была внедрена фирменная инновационная система XTorq, которая обеспечивает солидную экономию горючего и заметное снижение выбрасываемых в окружающую среду выхлопных газов.

Для запуска мотора бензопила Хускварна 236 комплектуется долговечным ручным стартером. За плавный и облегченный запуск холодного ДВС в устройстве модели отвечает насос для предварительной подкачки горючего. В базовую комплектацию мотора входит фирменная центробежная система очистки воздуха Airinjection, которая более эффективно фильтрует воздух, предотвращая, тем самым, быстрое засорение карбюратора. Для более удобной эксплуатации садового инструмента в его устройство входят стальные изолирующие пружины, которые отделяют рукоятки от работающего двигателя.

За непрерывную связь мотора и рабочих органов садового инструмента Husqvarna в его оснащении отвечает фирменная система сцепления, все запчасти которой изготовлены из кованых металлических сплавов. Механизм выдерживает интенсивное трение и длительную работу под высокими и переменными нагрузками.

Внутренние детали и рабочие механизмы фирменной бензопилы Husqvarna помещены в прочный корпус, изготовленный из ударостойкого пластика. В задней его части расположены все нужные для непрерывной работы кнопки, рычаги и переключатели.
