Регулировка Карбюратора Бензопилы Патриот 3816 Своими Руками

Устройство карбюратора бензопилы – просто и доступно

Как и в случае с другими узлами бензопил, прежде, чем ремонтировать карбюратор, следует детально изучить его конструкцию. Это поможет определить истинную поломку и быстро устранить ее. Конструкция карбюратора бензопилы состоит из таких элементов:

• Трубка – оборудуется поперечной заслонкой, регулирующей попадание воздуха внутрь системы;
• Диффузор – расположен рядом с входным отверстием подачи топлива. При сужении диффузора скорость подачи воздуха в систему увеличивается;
• Топливная игла – служит для распределения топлива;
• Поплавковая камера – регулирует уровень топлива в точке входа в канал.

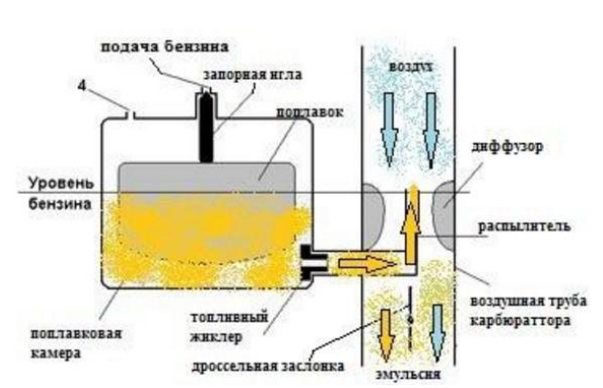

Для лучшего понимания конструкции узла потребуется схема карбюратора бензопила. Она наглядно демонстрирует расположение и способ подключения основных элементов узла.

Принцип работы карбюратора бензопилы достаточно прост. Игла разбрызгивает топливо в поплавковую камеру, после чего горючее смешивается с воздухом. Далее готовая смесь попадает в цилиндр мотора. Чем больше горючего подается к двигателю, тем выше количество оборотом мотора.

Независимо от производителя и модели бензопилы, каждый из современных инструментов оборудуется карбюраторами, обладающими практически идентичной конструкцией и работающими по одному, и тому же принципу. Основные различия кроются в материалах запчастей и их расположении в устройстве карбюратора.

Регулировка карбюратора бензопилы – когда требуется процедура?

• Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
• Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

• Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
• Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
• Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

Как правильно отрегулировать карбюратор на бензопиле?

• Винт «L» необходим для регулировки низких оборотов;
• Винт «H» требуется при настройке мотора для работы на высоких оборотах;
• Винт «T» нужен для регулировки холостого хода.

Стоит отметить, что некоторые бензопилы оборудованы всего одним винтом «T», поэтому регулировка карбюраторов таких моделей выполняется посредством манипуляций только с этим винтом.

Сколько бы винтов ни было на бензопиле, наиболее оптимальными для ее работы являются заводские настройки карбюратора. Сами же винты изначально применяются в целях настройки бензопилы для работы в определенных погодных условиях.

Настройку карбюраторов бензопил с тремя винтами следует выполнять при помощи винтов «L» и «H». Для повышения оборотов их следует поворачивать по часовой стрелке. С целью понижения оборотов винты поворачиваются против нее. Для регулировки карбюратора потребуется специальная отвертка для регулировки – она не будет соскальзывать с винтов и повреждать резьбу на их «шляпках».

Процесс регулировки карбюратора состоит из двух этапов: начального и основного. Алгоритм действий при регулировке выглядит следующим образом:

1. Во время первого этапа винты «L» и «H» необходимо закрутить по часовой стрелке до самого конца;
2. После этого данные винты нужно повернуть на 1,5 оборота в обратном направлении;
3. На втором этапе нужно завести бензопилу и оставить ее на 10 минут для полного прогрева;
4. Затем начните поворачивать винт «T» до того момента, когда мотор бензопилы начнет стабильно работать, а цепь на шине не будет вращаться.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

О том, как отрегулировать карбюратор китайской бензопилы всего за 3 шага, читайте здесь (очень полезная статья). В качестве примера рекомендуем посмотреть статью про регулировку карбюратора на бензопиле Carver.

Как проверить карбюратор бензопилы?

После регулировки нужно проверить ускорение, максимальное количество оборотов и работу двигателя на холостом ходу. В процессе проверки первого параметра следует резко нажать на курок газа. Если при этом мотор не начал набирать обороты, значит, нужно повернуть винт «L» против часовой стрелки. При этом один поворот не должен превышать 1/8 от полного круга винта.

Читать также: Колун из рельса своими руками

Для измерения максимальных оборотов потребуется задействовать винт «H». С целью увеличения максимального числа оборотов винт поворачивается по часовой стрелке. Для снижения показателя винт нужно повернуть в обратном направлении. При этом следует помнить, что максимальное число оборотов не должно превышать 15 тыс.

Для финальной проверки бензопилы при работе на холостом ходу нужно завести инструмент и положить ее на ровное место. Дайте мотору прогреться и обратите внимание на следующие элементы бензопилы:

• Цепь – не должна двигаться;
• Мотор – при нажатии на курок газа он должен уверенно набирать обороты вплоть до достижения установленного максимального предела.

Важная подсказка – если карбюратор настроен правильно, то звук мотора бензопилы будет сильно напоминать звук при работе 4-тактного двигателя.

В аналогичном порядке выполняется регулировка и проверка карбюратора китайской бензопилы. Разница состоит только в том, что процесс настройки таких инструментов может отнять гораздо больше времени – в среднем, около часа. Кроме того следует помнить, что регулировка китайских бензопил требуется гораздо чаще – нередко ее нужно производить сразу же после обкатки нового инструмента.

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

• H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
• L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
• T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

1. Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
2. Открутить оба винта на полтора оборота.
3. Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
4. Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
5. Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя. Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

Важно! Регулировку винта H неопытному человеку лучше не производить. Если он будет настроен неправильно, на максимальных оборотах в камеру сгорания цилиндра будет подаваться обедненная воздушно-топливная смесь. Это приведет к ускоренному износу поршневой группы.

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

• на холостом ходу двигатель не глохнет, а цепь неподвижна;
• во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
• двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Как снять карбюратор с бензопилы?

Прежде, чем почистить карбюратор или выполнить его ремонт, данный элемент бензопилы потребуется демонтировать и отключить от других узлов. Для этого необходимо соблюдать определенный порядок действий. Алгоритм демонтажа выглядит следующим образом:

• Вначале снимите верхнюю крышку, открутив 3 болта по ее периметру;
• Снимите фильтр, имеющий форму поролоновой прокладки;
• Отключите шланг подачи топлива;
• Снимите тягу привода;
• Отсоедините наконечник троса;
• Аккуратно снимите и полностью вытащите шланг подачи топлива.

Каждое из действий старайтесь выполнять как можно аккуратнее. В противном случае появится риск повреждения важных элементов бензопилы.

Пошаговая инструкция по разборке

Устройство карбюратора моделей разных марок практически идентично, поэтому в качестве примера рассмотрим бензопилу Partner. Каждый предмет аккуратно извлекается и складывается, чтобы потом было легче его собрать.

Цепные карбюраторы разных производителей, если они различаются, это не принципиально

Снимите верхнюю крышку, открутив три болта. За ним следует поролон, неотъемлемая часть воздушного фильтра.

Стрелками указаны болты, которые нужно открутить, чтобы снять крышку

Затем снимите топливный шланг и затем приводной шток.

Верхняя стрелка указывает на топливный шланг, нижняя — на привод.

Далее снимите кабельный наконечник.

Стрелка показывает конец кабеля, который нужно удалить.

Слева от фитинга затяните газовый шланг.

Также осторожно снимите газовый шланг, указанный стрелкой

Карбюратор отсоединен постоянно, он готов к регулировке. Его механизм довольно сложный, поэтому, если вам понадобится дальнейшая разборка карбюратора, элементы следует снимать очень осторожно — они маленькие, чтобы их можно было потерять.

Карбюратор состоит из множества мелких деталей, которые должны быть расположены по порядку при разборке.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы требуется в тех случаях, когда для заправки инструмента применяется некачественное топливо, или инструмент используется при крайне низких температурах. В процессе работы нужно стараться не повредить и не потерять мелкие детали узла. Чистка карбюратора выполняется в таком порядке:

1. Открутите винты, удерживающие корпус карбюратора;
2. Откройте крышку, извлеките мелкие детали узла и разложите их на полотенце;
3. Тщательно обработайте стенки корпуса и все имеющиеся детали сжатым воздухом из баллончика;
4. Если нагар на деталях остался, то протрите их тряпкой, смоченной обезжиривателем;
5. Просушите корпус и детали;
6. Соберите и установите карбюратор на бензопилу.

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система не прослужит долго. Сегодня мы расскажем о процессе регулировки и устранения различных сбоев в работе.

Особенности регулирования и регулирования

Чтобы узнать, как отрегулировать карбюратор на бензопиле, вы должны научиться различать три винта (в некоторых моделях есть только один).

Винты L и H похожи только по внешнему виду, по сути они разные

Каждый винт имеет свое буквенное обозначение:

• «L» используется для установки низкой скорости;
• «Н» требуется для регулировки максимальной скорости;
• «T» требуется для регулировки скорости холостого хода (на моделях с одним винтом присутствует только один винт).

Заводская регулировка является оптимальной, и используйте винты для регулировки работы двигателя в особых ситуациях (работа связана с различными климатическими условиями).

На схеме показаны выводы регулировочных винтов карбюратора с закрытой крышкой

Специальный инструмент используется для установки бензопилы

Регулировка осуществляется только винтами L и N. Для увеличения скорости вращения они вращаются по часовой стрелке. Опустить — против часовой стрелки. Последовательность использования шурупов: L — H — T.

Если вы сомневаетесь в регулировке, лучше обратиться к специалисту, так как неправильная регулировка может повредить двигатель.

Источник

Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

Видео: Регулировка Карбюратора Бензопилы Patriot

Для регулировки карбюратора бензопилы Goodluck, а также других марок используются два винта L и H для создания соответствующего качества топливной смеси. Чтобы создать скудную смесь, винты вращаются по часовой стрелке, что позволяет увеличить количество оборотов, то есть таким образом установить высокую скорость. Соответственно при повороте винтов против часовой стрелки смесь более насыщенная, она регулирует низкую частоту вращения двигателя. Таким образом, регулируя карбюратор бензопилы Partner, поворачивая винты по часовой стрелке, увеличивайте число оборотов, против часовой стрелки — уменьшайте.

При внесении каких-либо корректировок в карбюратор китайской или другой бензопилы, вы должны соблюдать ряд требований:

1. Точная регулировка всегда выполняется, когда двигатель теплый (работа двигателя не менее 10 минут);
2. Состояние воздушного фильтра должно быть удовлетворительным, то есть чистым и не забитым;
3. При вращении цепи с помощью регулировочного винта Т необходимо полностью ее остановить, для этого винт вращается против часовой стрелки.

И не забывайте о собственной безопасности, цепь должна быть направлена ​​в противоположную нам сторону, пила должна твердо стоять на плоской поверхности и не касаться режущей части каких-либо предметов. При точной настройке винты регулируются в следующей последовательности L. H — T. Используя винт L, вы должны «найти» максимальное количество оборотов двигателя. Для этого поверните винт по часовой стрелке или против часовой стрелки, пока мы не «найдем» максимум. Здесь вам нужен тахометр или чувствительный музыкальный слух, и вам нужно знать звук максимальной частоты вращения двигателя, если вы переборщите, особенно с системой управления H — двигатель выйдет из строя. Ремонт обойдется в хорошую копейку, поэтому мы настоятельно рекомендуем доверить такую ​​работу профессионалу.

READ Приспособление Для Продольного Распила Леса Бензопилой

Если у вас есть тахометр и вы знаете максимальную частоту вращения вашего двигателя, вы можете попробовать выполнить регулировку на свой страх и риск. Это будет выглядеть примерно так: с регулятором L мы найдем наиболее близкое значение скорости, затем с теми же регуляторами повернем против часовой стрелки до четвертой части вращения винта. Выходим и идем к регулятору H, и если он чрезмерно крутится, двигатель выйдет из строя.

Поверните эту ручку ¼, повернув винт против часовой стрелки (перед этим мы прогреваем двигатель). Мы внимательно слушаем или ориентируемся на тахометр. Если звук — наш идеал, то, когда двигатель работает на максимуме, он работает как четырехтактный двигатель. Если смесь слишком заполняющая, звук будет скрипеть. Вы можете попытаться достичь среднего значения, чтобы не иметь идеал, а выкрутить скрипящий звук винтом. И если вы удовлетворены работой пилы, лучше оставить все как есть, лучше, чем без двигателя.

Если можно было более-менее отрегулировать винты L и H, это была мелочь — отрегулировать скорость холостого хода. Идеально, чтобы двигатель работал плавно во всех положениях, пока цепь не начнет двигаться. Поворачивайте этот винт против часовой стрелки, пока цепь не остановится. Если это невозможно, нужна помощь специалиста. Нерегулируемая бензопила — очень опасная вещь.

Хорошо настроенный карбюратор:

• Схема простоя «стоит»;
• Двигатель быстро разгоняется;
• Работа двигателя напоминает четырехтактный двигатель.

Ниже видео настройки бензопилы карбюратора

Источник

Загородное строительство и ремонт не обходятся без использования бензопил, а также ухода за садом. Из-за неисправности инструмента вся работа может встать, поэтому важно иметь возможность разобрать его самостоятельно, найти проблемы и устранить их. При достаточном опыте и ловкости даже можно отрегулировать карбюратор бензопилы — процедура сложная, а точнее — ювелирная. Как проводить корректировочные процедуры, мы предлагаем развестись сегодня.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Читать также: Материал для выжигания по дереву

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

1. Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
2. Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
3. Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Как настраивается карбюратор

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Регулировка двигателя на бесперебойную работу на низких оборотах.
2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
3. Точная регулировка карбюратора на работу в режиме холостого хода.
4. Проверка бензопилы во всех режимах.

Настройку карбюратора необходимо проводить после того, как двигатель немного поработает и нагреется.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально. Практически все модели карбюраторов имеют три регулировочных винта. Винт (Т) отвечает за точную настройку в режиме холостого хода. Винт (H) настройка работы на максимальных оборотах. Винт (L) регулирует образование смеси на низких оборотах. Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

• Бензопилы Huter: обзор модельного ряда. Подготовка к эксплуатации бензопилы. Горюче-смазочные материалы

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

1. Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
2. Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
3. После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота. Здесь важно следить за исправностью механизма сцепления.
4. Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

1. Бензопила очевидно не выдаёт положенной мощности при пилении.
2. У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
3. В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Нюансы регулировки карбюратора

Карбюратор бензопилы Патриот 3816 типовой. Аналогичный устанавливается на многих китайских бензопилах.

Регулировка карбюратора своими руками возможна только при наличии определенного опыта и знаний. Алгоритм регулировки следующий:

• при заглушенном двигателе винты качества и количества закручиваются до упора, затем выворачиваются на 1,5 оборота каждый;
• бензопилу заводят и прогревают в течение нескольких минут;
• вращая винт «L» (обозначение имеется на корпусе карбюратора и продублировано на пиле) находится положение в котором двигатель развивает максимальные обороты, после чего отворачивается на ¼ оборота;
• винт (Н) выкручивается до того момента пока пила не станет выдавать максимальные обороты при полностью открытом дросселе, после чего тоже отворачивается на 1/4.

Регулировка карбюратора хоть и не сильно сложная процедура, но должна проводиться только после полного осмотра бензопилы и устранения всех имеющихся дефектов двигателя (подсоса воздуха, подтеков топлива, неисправности сапуна), поэтому для проведения настройки советуем обращаться в сервисный центр или к опытному мастеру.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Читать также: Что можно сделать с помощью клеевого пистолета

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Надежная китайская бензопила Patriot PT 3816

Давайте поговорим о бензопиле Patriot 3816, рассмотрим его назначение, характеристики. После прочтения статьи вы узнаете, как самостоятельно регулировать карбюратор и устранять неисправности, которые могут возникать в бензопиле во время работы.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Применение Patriot PT 3816

Patriot PT 3816. непрофессиональная модель бензопилы и предназначена для частного использования. Например, Patriot 3816 справится с такими задачами, как ежегодный сбор дров в небольших объемах, обрезка ветвей деревьев в саду, сокращение отходов. Кроме того, пила используется при строительстве заборов для резки деревянных столбов.

Пила Patriot 3816 не может использоваться профессионалами в области обезлесения в результате нехватки ресурсов. Детали бензопилы сделаны качественно, но они не предназначены для работы в суровых условиях в течение длительного времени. Цилиндр двигателя полностью алюминиевый, что означает, что он боится длительной работы и даже незначительного перегрева. Если Patriot 3816 поставит хромированный цилиндр, ресурс двигателя будет увеличиваться время от времени.

Если вы внимательно посмотрите на Patriot 3816, вы сразу увидите его сходство с типичными китайскими бензопилами.

Мы предлагаем вам посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает оборудование и рассказывает основные характеристики.

Бензопила Patriot PT 5220

• мощность мотора составляет 2500 Вт;
• режущая часть имеет размер 5 м;
• резервуар для бензина – 0,55 л;
• резервуар для смазки – 0,26 л;
• вес – 6,5 кг.

Бензопила Патриот 5220 обеспечивает высокий уровень безопасности оператору. Она имеет инерционный тормоз, который останавливает работу изделия при угрозе срыва цепи. Предусмотрены прорезиненные рукоятки, вес модели является небольшим. Антивибрационная система обеспечивает комфорт в выполнении задач.

Характеристики Patriot PT 3816 и его описание

Число 3816 указано в маркировке, это означает, что на бензопиле установлен двигатель 38 см 3, а длина шины составляет 16 дюймов (40 см).

Этого объема достаточно, чтобы произвести мощность в двух лошадиных силах, что вместе с 12 000 оборотов дает хорошую производительность. Patriot 3816 оснащен карбюратором с возможностью регулировки качества смеси и хорошего воздушного фильтра, который при необходимости можно мыть в мыльной воде, и с ней ничего не произойдет.

Ширина щели для установки цепи составляет 1,3 миллиметра, цепь и приводная звездочка имеют шаг 3/8 дюйма, длина цепи. 57 звеньев.
