361 Штиль, характеристики, регулировка карбюратора и обзор бензопилы

Достоинства и недостатки

Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.
Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.

Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.

Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.

Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.

Регулировка карбюратора

Если бензопила Штиль 230 заводится и глохнет или просто неустойчиво работает, то пришла пора посмотреть, как обстоят дела с системой подачи топлива, а именно на карбюратор. Скорей всего причина кроется в нем, и он требует обслуживания. Останавливаться детально на этом процессе в рамках данной статьи мы не будем, т.к. ранее рассказывали про ремонт карбюратора на бензопилах в целом и Штиль в частности. Рекомендуем почитать статьи: устройство и регулировка карбюратора на бензопиле Штиль 180 и вторая интересная статья про регулировку карбюратора на бензопилах в общем.

В статьях поднимаются вопросы основных причин, по которым пила начинает «ерундить». Даются подробные и развернутые ответы, которые помогут произвести ремонт возникших неисправностей своими руками.

Если по какой-то причине Вы не можете обратиться в специализированный сервис компании Штиль, и хотите отрегулировать карбюратор бензопилы своими руками, то Вам обязательно нужно посмотреть познавательные видео, касающиеся данного вопроса. Представляем Вашему вниманию, нашу подборку.

Регулировка карбюратора на пилах Штиль 230 и 250 ничем не отличается, поэтому посмотреть видео будет полезно обладателям и тех, и других бензопил.

Подводя итоги

Бензопилы Stihl славятся своей надежностью, поэтому потребность в регулировке карбюратора и его ремонте возникает очень редко, если такая потребность все-таки возникает, то лучше доверить процесс настройки специалистам в своем деле, хотя бы, потому что для выставления максимальных оборотов нужно иметь тахометр.

Если у вас возникла острая необходимость в настройке карбюратора на бензопиле Stihl MS 361, то четко следуйте алгоритму и рекомендациям, описанным в статье. А потом, по возможности, как можно быстрее обратитесь в специализированный центр для точной настройки, она продлит срок службы бензопилы.

Устройство и принцип работы

Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:

• корпус с каналами подачи воздуха и топлива, накопительной камерой;
• диффузор;
• жиклеры;
• воздушная и дроссельная заслонки;
• мембрана;
• насос ручной подкачки топлива (праймер).

Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.

После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.

На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.

При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.

Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.

В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.

Бензопила не держит холостые обороты – поиск причин и ремонт

Причин этой распространенной поломки может быть несколько. В основном потеря оборотов при работе ДВС на холостом ходу связана с неисправностями двигателя, потерей компрессии в его штатном цилиндре, системой зажигания, карбюратором, а также неправильно приготовленной топливной смесью. В поисках точной причины поломки оператор может столкнуться с такими проблемами:

скопление смолистых отложений и золы, мелкого мусора на воздушном и топливном фильтрах бензопилы – по возможности элементы необходимо промыть. Если помимо засоров на поверхности фильтров были обнаружены трещины или отверстия, значит поролоновые элементы потребуется полностью заменить;

• дефект свечи зажигания – трещины, сколы или заусенцы нарушают работу детали, что приводит к потере оборотов мотора в режиме его работы на холостом ходу. В этом случае свечу потребуется заменить;
• потеря заводских настроек карбюратора – повышенное давление на силовой агрегат приводит к увеличению его вибрации. В результате подпружиненные металлические болты топливного узла теряют свое изначальное положение, что приводит к потере оборотов работающего двигателя;
• трещины и отверстия в топливной трубке – чтобы отремонтировать бензопилу, шланг нужно заменить;
• засор внутренних стенок глушителя – решить проблему поможет демонтаж, тщательная промывка и обратная установка глушителя. Если на внутренних полостях элемента образовались крупные заусенцы, то он вскоре начнет ржаветь. Чтобы не допустить этого, глушитель лучше сразу же заменить;
• неисправность ЦПГ силового агрегата – появление микротрещин или заусенцев на внутренней поверхности цилиндра и поршня приведет к потере герметичности рабочих камер. В результате нарушится количество воздуха, необходимого для обогащения топливной смеси – результатом этому станет потеря оборотов ДВС при работе на холостом ходу.

Стабильная работа двигателя бензопилы во многом зависит от качества и пропорции, в которой готовится топливная смесь. Переизбыток или недостаток масла приведет к постепенному ухудшению работы силового агрегата и со временем он не сможет работать даже на холостом ходу. Чтобы не допустить этого, нужно строго придерживаться того соотношения бензина и масла, которое указано в инструкции к используемой бензопиле.

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

1. Повернуть фиксатор влево, чтобы снять крышку.
2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
3. Снять все тяги, в том числе и рычаг карбюратора.
4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую. Под мембраной должно быть все чисто На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей. Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Преимущества модернизации

Профессиональная пила Штиль МС 361 успешно совмещает в своей конструкции классическую компоновку с внедрением самых современных технических решений.

• Наряду со стандартными для своего класса рабочими свойствами использованы преимущества экономичного силового агрегата с вихревым образованием топливной смеси.
• Доработана конструкция пружинного виброгасителя, многократно снижающего уровень низко- и высокочастотных колебаний инструмента на разных рабочих режимах. Эта модель оборудована регулируемой системой подачи масла, предназначенного для смазки режущей цепи.
• Комплектация пилы предусматривает наличие системы Ematic и аварийного тормозного устройства QuickStop, за долю секунды останавливающего движение цепи при возникновении аварийных ситуаций.

В достоинствах этой модели оптимизирована работа двигателя с 4-х канальным цилиндром, наличие в топливной системе ускорительного праймер-насоса, управляемая встроенным микропроцессором система электронного зажигания.

Особенности устройства бензопилы Штиль 361

В отличие от стандартного исполнения на бензопиле имеются дополнительные конструктивные решения, делающие ее более удобной и безопасной в работе.

Обогрев карбюратора очень удобная опция, особенно в холодное время года. Позволяет бензопиле постоянно работать с максимальной мощностью и исключает его обледенение.

Клапан декомпрессии облегчает запуск двигателя и делает его остановку более плавной, безударной.

Регулируемый масляный насос Штиль 361 позволяет экономно расходовать масло в зависимости от породы распиливаемой древесины. Кроме этой функции работа осуществляется в автоматическом режиме. Масло подается на цепь только во время пиления.

Некоторые модификации бензопилы оснащаются искрозащитной решеткой, которая устанавливается в глушителе. Некоторые модели оснащены катализатором выхлопных газов.

Антивибрационная система надежно гасит вибрационные колебания всех частей пилы.

Инерционный тормоз обеспечивает 100 % защиту от травм. Этому же способствует уловитель цепи в случае ее обрыва.

Натяжитель цепи позволяет делать ее натяжку во время работы, не снимая защитного кожуха бензопилы.

Байонетный затвор крышки топливного бачка надежно предохраняет ее от самооткручивания во время работы.

Валовая планка, установленная на бензопиле, обеспечивает безопасность при спиливании крупных деревьев.

Эти и другие опции, в том числе и обогреваемая рукоятка, обеспечивают простое, приятное и безопасное обращение с инструментом. Более подробное устройство бензопилы можно посмотреть на видео.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Устройство карбюратора

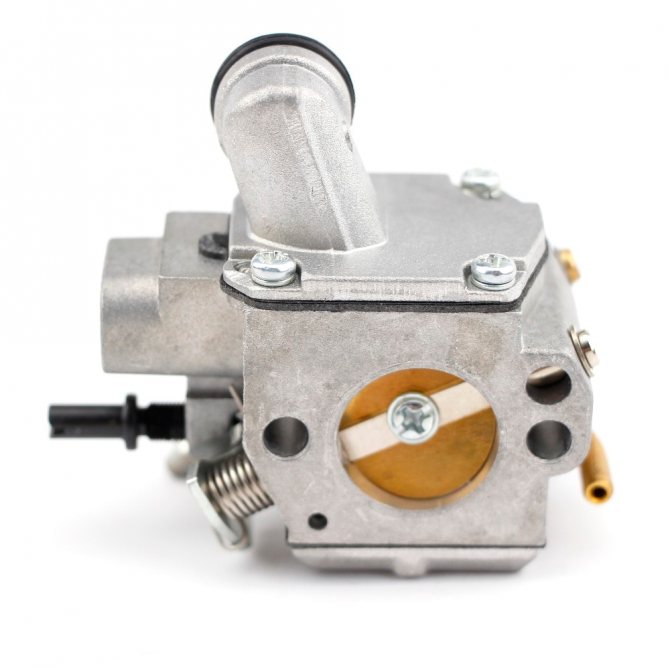

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.

Рис. 1. Карбюратор для бензопилы «Штиль».

Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.

На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:

• холостого хода;
• максимальные обороты;
• количество смеси;
• качество смеси.

Регулировка карбюратора бензопилы штиль производится именно этими винтами.

Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.

Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.

Характеристики бензопилы штиль 250

Технические характеристики

По своим техническим характеристикам 361 Штиль резко отличается в лучшую сторону из линейки ей подобных. Мощный двигатель объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При этом вес изделия всего лишь 5,6/5,8 кг. (5,8 исполнение с обогревом рукоятки). Зажигание – электронное. Применяемое топливо – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно применять готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, то есть выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос включается только при движущейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более подробно характеристики приводятся в «Инструкции по эксплуатации».

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Регулировка

При покупке новой бензопилы, карбюратор Stihl MS 250 не требует регулировки – все настроено с завода и готово к работе! Она требуется только после определенного времени эксплуатации, в результате которой, износились или сломались его детали.

Когда регулировать?

Первый признак того, что карбюратор необходимо прочистить и отрегулировать – черный (обогащенная смесь) или очень светлый (обедненная смесь) нагар на свече каления. При нормальных регулировках, оптимальном соотношении бензина с маслом и правильно отрегулированной подачи топлива в камеру внутреннего сгорания, нагар на свече, будет серо-кирпичным.

Необходимые инструменты

Для регулировки потребуется инструмент, имеющийся у каждого: набор отверток, набор рожковых ключей.

Из материалов, понадобится ветошь, керосин (бензин) для промывки деталей.

Тахометр – для точной настройки оборотов карбюратора. Вещь важная, но можно обойтись и без нее.

Подготовка

Перед регулировкой карбюратора проводят профилактическое обслуживание агрегата:

1. Прочищается воздушный фильтр;
2. Чистится весь карбюратор;
3. Прочищается и промывается двигатель от пыли и грязи;
4. Настраивается цепь;
5. Чистится или меняется свеча зажигания.

Инструкция по настройке

Пошаговый алгоритм регулировки карбюратора Zama C1Q-S85 на бензопиле Stihl MS 250:

1. Необходимо после остановки двигателя полностью закрутить винты «H» и «L», а затем открутить каждый на один полный оборот.
2. Далее следует завести двигатель — бензопила должна проработать на холостом ходу 5-10 минут.
3. Регулировкой винта «H» нужно добиться максимальных оборотов двигателя (14 000 оборотов в минуту) при полностью выжатой ручке газа. Для точного определения оборотов двигателя воспользуйтесь тахометром для бензопилы. Если его нет, настройку следует производить на слух – нужно выставить максимальные обороты и затем снизить их примерно на 20-25%.
4. Винтом «LA» необходимо настроить обороты холостого хода таким образом, чтобы цепь на шине слегка вращалась, а затем нужно открутить винт LA» на 1/4 оборота.
5. Если бензопила глохнет или обороты постоянно меняются, нужно открутить винт «L», при этом обороты двигателя должны повышаться.
6. Дальше винтом «LA» выставляют оптимальные обороты холостой работы двигателя, при этом Stihl MS 250 должна работать на 2600 оборотах в минуту. Это обороты холостого хода.

Если карбюратор или цилиндр подсасывают воздух, то эти процедуры могут не помочь. Воздух может попадать в двигатель через прохудившуюся прокладку карбюратора, на сальниках коленчатого вала или на ускорительном насосе.

Как устранить эту неисправность, смотрите в видео ниже, автор также рассказывает про регулировку карбюратора Zama C1Q-S85. В примере бензопила плохо заводится, а при работе глохнет

Видео по настройке

Также предлагаем познакомиться с еще одним интересным видео, автор которого наглядно показывает как отрегулировать карбюратор на бензопиле Stihl MS 250.

Достоинства и недостатки

Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.

Карбюратор фирмы Walbro используемый на бензопилах Stihl MS 361

Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.

Проблемы возникают в основном с контрафактными карбюраторами от неизвестных производителей.

Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.

Покупать новый карбюратор в сборе требуется крайне редко, только в исключительных случаях.

Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.

Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.

Ремонт бензопилы

Инструкция по эксплуатации Штиль 361 запрещает производить ремонт инструмента самостоятельно. Более того, даже простое обслуживание она рекомендует делать в специализированных сервисах. Тем не менее возникают моменты, когда бензопилу нужно восстановить срочно, а ремонтная мастерская находится далеко.

Сложные ремонты Штиль 361 в домашних условиях не делаются, а простые, в случае необходимости, выполнить можно. В основном они связаны с заменой узлов и деталей пильной гарнитуры. В основе алгоритма ремонта лежит замена неисправной детали новой. Таким образом меняются шина, звездочка, сцепление и маховик. Как это делается – подробно представлено на видео.

Выполняя ремонт Stihl MS 361 самостоятельно легко окончательно испортить пилу. Восстановление может выражаться такой цифрой, что легче будет купить новую. Поэтому ремонтировать инструмент нужно в специализированной мастерской.
