Краткое описание технологии выплавки чугуна в доменном производстве

ДО́МЕННЫЙ ПРОЦЕ́СС, по­лу­че­ние чу­гу­на из же­ле­зо­руд­ных ма­те­риа­лов в до­мен­ной пе­чи. В ос­но­ве Д. п. ле­жит прин­цип про­ти­во­то­ка: за­гру­жае­мая в верх­нюю часть пе­чи (ко­лош­ник) ис­ход­ная ших­та (же­ле­зо­руд­ный ма­те­ри­ал, твёр­дое то­п­ли­во, флюс) дви­жет­ся вниз, а га­зо­об­раз­ные про­дук­ты, об­ра­зо­вав­шие­ся в ниж­ней час­ти пе­чи (гор­не) при сжи­га­нии то­п­ли­ва в по­то­ке ду­тья (на­гре­тый воз­дух или воз­дух, обо­га­щён­ный ки­сло­ро­дом ли­бо во­дя­ным па­ром), – вверх. Про­ти­во­ток спо­соб­ст­ву­ет эф­фек­тив­но­му про­те­ка­нию мас­со- и те­п­ло­об­мен­ных про­цес­сов, что обу­слов­ли­ва­ет вы­со­кие по­ка­за­те­ли ис­поль­зо­ва­ния ре­сур­сов в до­мен­ных пе­чах: по­лез­ное ис­поль­зо­ва­ние те­п­ло­ты со­став­ля­ет 80–90%, сте­пень из­вле­че­ния же­ле­за – 99,5–99,8%. Для обес­пе­че­ния те­п­ло­вых по­треб­но­стей про­цес­са ис­поль­зу­ет­ся зна­чит. из­бы­ток кок­са, ко­то­рый обу­слов­ли­ва­ет по­вы­шен­ное со­дер­жа­ние уг­ле­ро­да в чу­гу­не (3,4–5,2% С по мас­се).

В Д. п. вы­со­кие тре­бо­ва­ния предъ­яв­ля­ют­ся к ка­че­ст­ву ших­ты и её проч­но­сти при по­вы­шен­ной темп-ре, осо­бен­но к проч­но­сти то­п­ли­ва. По­сле об­ра­зо­ва­ния рас­плав­лен­ных ме­тал­ла и шла­ка то­п­ли­во яв­ля­ет­ся един­ст­вен­ной твёр­дой сре­дой, на ко­то­рую ока­зы­ва­ет дав­ле­ние вся мас­са ших­ты. Для при­го­тов­ле­ния ших­ты при­ме­ня­ют кус­ко­вой же­ле­зо­руд­ный ма­те­ри­ал, ка­мен­но­уголь­ный кокс, в ка­че­ст­ве флю­са – из­вест­няк. Бо­лее 90% же­ле­зо­руд­ной час­ти ших­ты со­став­ля­ют ис­кус­ст­вен­но оку­ско­ван­ные ма­те­риа­лы – аг­ло­ме­рат и же­ле­зо­руд­ные ока­ты­ши.

В хо­де Д. п. об­ра­зу­ют­ся про­дук­ты: ос­нов­ные – пе­ре­дель­ный чу­гун для произ-ва ста­ли в ста­ле­пла­виль­ных аг­ре­га­тах, ли­тей­ный – для чу­гун­ных от­ли­вок, а так­же спец. чу­гу­ны (напр., зер­каль­ный чу­гун, фер­ро­си­ли­ций, фер­ро­мар­га­нец); по­боч­ные – до­мен­ный газ, яв­ляю­щий­ся вто­рич­ным энер­го­ре­сур­сом (по­сле очи­ст­ки от пы­ли ис­поль­зу­ет­ся в воз­ду­хо­наг­ре­ва­те­лях, за­во­дских ко­тель­ных и др.), до­мен­ный шлак (при­ме­нет­ся гл. обр. в про­из-ве стро­ит. ма­те­риа­лов) и ко­лош­ни­ко­вая пыль (со­дер­жит 30–50% Fe), воз­вра­щае­мая в ших­ту по­сле её пред­ва­рит. оку­ско­ва­ния (аг­ло­ме­ра­ции). Т. о., вос­тре­бо­ва­ны все про­дук­ты до­мен­но­го про­цес­са.

Исходное сырье

Доменные печи производят чугун из железной руды за счет восстанавливающего действия углерода (подаваемого в виде кокса) при высокой температуре в присутствии флюс, например известняк.

Для производства передельного чугуна, а также для выплавки первичной стали в доменной печи используется три вида основного сырья:

1. Предварительно подготовленная на агломерационной фабрике железная руда.
2. Кокс – твёрдое вещество, которое осталось после нагревания угля в отсутствие воздуха. Кокс обычно содержит до 90% углерода.
3. Известняк (CaCO3) или негашеная известь (CaO), которые периодически должны добавляться в доменную печь.

Для эффективной реализации доменного процесса при производстве чугуна требуется руда с содержанием железа не менее 50%. Однако на практике часто приходится иметь дело с так называемыми «бедными» рудами. Поскольку стоимость транспортировки железной руды достаточно велика, то она перед отправкой проходит операции, называемые обогащением. Технология обогащения включает следующие переходы:

1. Дробление.
2. Обработку на грохотах – промышленном просеивающем оборудовании, которое разделяет фракции руды.
3. Галтовку – придание руде вида геометрически соразмерных кусков.
4. Флотацию – водную очистку от механических примесей, которая использует разность в показателях плотности компонентов.
5. Магнитную сепарацию – отделение немагнитных примесей.

С помощью этих процессов очищенная руда обогащается до более чем 60% железа и перед отправкой обычно превращается в окатыши.

В составе исходного сырья обязательно присутствует ряд химических элементов. Главным среди них является углерод, который обеспечивает последующее повышение механических характеристик металла путем термообработки. Для производства стали требуется относительно небольшое количество углерода: до 0,25% для низкоуглеродистой стали, 0,25…0,50% для среднеуглеродистой стали и 0,50–1,25% для высокоуглеродистой стали. Сталь может содержать до 2% углерода, а сверх этого количества речь может идти уже только о чугуне, где избыток углерода образует графит.

В небольших количествах (0,03…1,0 %) при выплавке металла в домне используется марганец, который предназначается для удаления нежелательного кислорода и контроля содержания серы. Её трудно удалить из стали, а форма, которую она там принимает (сульфид железа, FeS), придаёт металлу хрупкость, являющуюся следствием роста размеров зёрен в структуре. Крупнозернистый металл ухудшает его ковкость и прокатку, особенно в условиях повышенных температур. Содержание серы в сталях обычно не превышает 0,05%.

Нежелательным компонентом любого вида сырья для домны является фосфор. Обычно его количество не превышает 0,04%, но он имеет тенденцию растворяться в чугуне, немного увеличивая прочность и твердость сплава.

В зависимости от условий дальнейшего применения в качестве сырья доменное производство использует легирующие добавки таких металлов, как хром, молибден, никель, алюминий, кобальт, вольфрам, ванадий и титан. Часто в состав сырья включают неметаллы, например, бор и/или кремний.

Краткое описание технологии выплавки чугуна в доменном производстве

Историческая справка. Чугун был известен за 4-6 вв. до н. э. Доменное производство возникло в результате развития сыродутного процесса — «прямого» получения железа в твёрдом состоянии непосредственно из железной руды путём восстановления её в низких горнах или шахтных печах (домницах) с помощью древесного угля. Первые доменные печи в Европе появились в середине 14 в., а в России — около 1630, вблизи Тулы и Каширы. На Урале первый чугун получен в 1701, а в середине 18 в. благодаря развитию уральской металлургии Россия вышла на 1-е место в мире, которое удерживала до начала 19 в. До середины 18 в. единственное топливо для доменного производства — древесный уголь. В 1735 А. Дерби применил в доменной плавке каменно-угольный кокс.

Основные этапы развития доменного производства: применение паровой воздуходувной машины (И. И. Ползунов, 1766), нагрев дутья (Дж. Нилсон, 1829), изобретение кирпичного воздухонагревателя регенеративного типа (Э. Каупер, 1857). В 1913 в России было выплавлено 4,2 млн. т чугуна и она занимала 5-е место в мире. В 1940 в СССР было выплавлено 15 млн. т чугуна (3-е место в мире), а с 1947 Советский Союз уступал только США. В 1970 СССР вышел на 1-е место в мире. Выплавка чугуна в СССР в 1971 составила 89,3 млн. т. Большую роль в развитии доменного производства в СССР сыграли М. А. Павлов, М. К. Курако, И. П. Бардин. Доменное производство в СССР характеризуется применением высокомеханизированных и автоматизированных агрегатов и передовой технологии.

Выплавка чугуна производится в доменных печах, представляющих собой сложный технологический агрегат.

Доменная печь, домна — большая металлургическая, вертикально расположенная печь шахтного типа для выплавки чугуна и ферросплавов из железорудного сырья. Важнейшей особенностью доменного процесса является его непрерывность в течение всей кампании печи (от строительства печи до ее «капитального» ремонта) и противоток поднимающихся вверх фурменных газов с непрерывно опускающимся и наращиваемым сверху новыми порциями шихты столбом материалов.

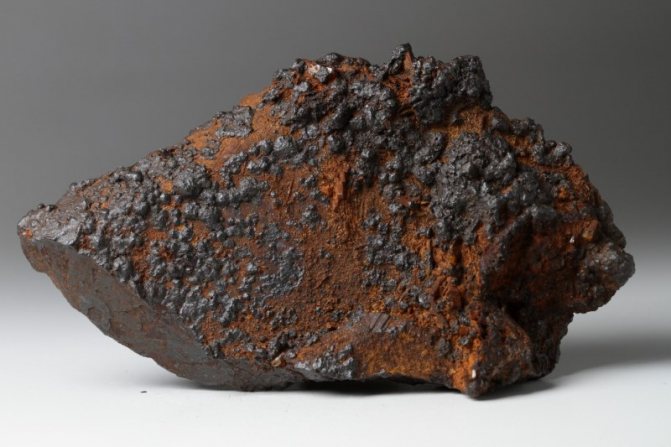

Основным материалом для доменного производства является железная руда, содержащая железо в виде оксидов. Оксиды железа купить в виде руды возможно у сырьевых компаний крупнейших стран-экспортёров: Австралия, Бразилия, Индия, Канада, ЮАР, Украина, Россия, Швеция, Казахстан. Для загрузки в печь наиболее удобны куски руды диаметром от 10 до 50 мм. Более мелкая и пылевидная руда должна быть окускована путем спекания. Такое спекание называется агломерацией и производится на агломерационных фабриках, которые строятся иногда на рудниках, но чаще непосредственно на металлургических заводах.

В доменной печи происходит отделение железа от кислорода (процесс восстановления). Этот процесс возможен при высоких температурах, для создания которых в доменной печи сжигается кокс. Кокс содержит углерод, который при высоких температурах соединяется с кислородом оксидов железа или, как принято говорить, восстанавливает железо из оксидов. Раньше вместо кокса в доменных печах сжигали обыкновенный древесный уголь.

Пустая порода, содержащаяся в большом количестве в железной руде, и зола, имеющаяся в коксе, при плавлении шихты не переходят в металл, а образуют шлак, который нужно своевременно удалить из печи. Чтобы облегчить удаление шлака, в руду добавляют флюсы — материал, придающий шлаку более жидкий вид. Обычно флюсом служит известняк.

Материалы подают в засыпное устройство, находящееся в верхней части домны, по наклонному мосту в специальных тележках-скипах, емкость которых на больших печах достигает 10 м3; подача материалов идёт непрерывно.

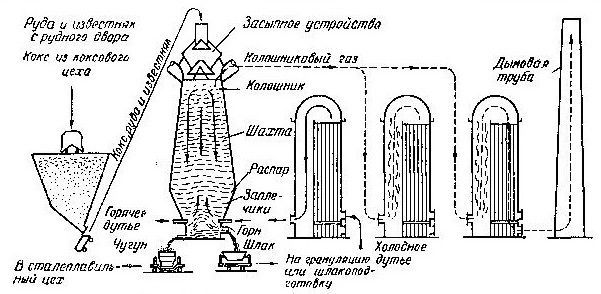

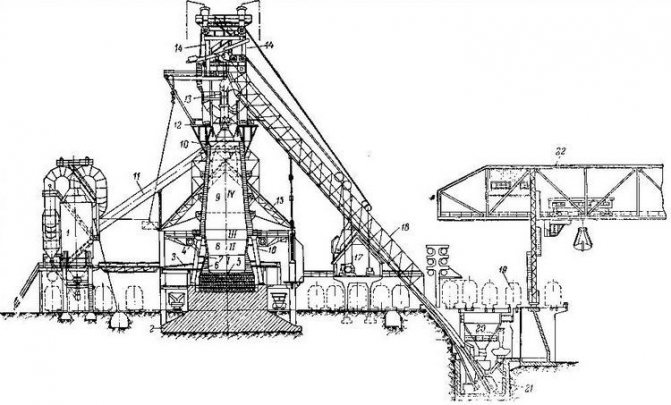

Рис. 1. Схема доменного производства

Таким образом, основными материалами для производства чугуна в доменной печи является железная руда, кокс и известняк. Кроме того, в доменном процессе для поддержания горения необходим воздух. Печь может работать только при непрерывной подаче воздуха.

Для того чтобы не охлаждать печь во время работы и ускорить плавку, воздух в печь подается подогретым до 600-800° и под давлением 1,5-2 атм. Воздух подогревают в специальных аппаратах — воздухонагревателях.

Воздухонагреватели представляют собой сварные цилиндрические сосуды диаметром от 7 до 9 м и высотой до 46 м с днищем и куполом. Воздухонагреватели изготовляют из листовой стали толщиной 10-14 мм. Внутреннее пространство воздухонагревателей разделено стенкой из огнеупорного кирпича на две вертикальные камеры — камеру горения и камеру насадки.

Камера, или шахта горения, и разделительная стенка начинаются от днища и идут до основания купола, так что под куполом остается свободное пространство для сообщения между камерами. В нижней части воздухонагревателя со стороны камеры: горения врезана горелка для сжигания газа.

Насадка — кирпичная кладка — выкладывается из огнеупорного (шамотного) кирпича так, чтобы образовались вертикальные сквозные от низа до верха каналы для прохода газа и воздуха. Благодаря каналам насадка обладает большой поверхностью нагрева (от 10 до 20 тыс. м2 и более). Насадка кладется на чугунную поднасадочную решетку, которая опирается на специальные колонны и расположена на уровне 2-2,5 м от днища воздухонагревателя.

Каналы насадки соответствуют отверстиям в решетке и имеют выход в пространство под решеткой, называемое поднасадочным пространством. В поднасадочное пространство по воздухопроводу холодного дутья подводится от воздуходувных машин холодный воздух.

Нагрев воздуха в воздухонагревателях происходит за счет сжигания очищенного газа, который, сгорая в камере горения, поднимается вверх под купол, а затем по каналам насадки опускается вниз и, отдав тепло насадке, уходит в дымовую трубу. После нагрева насадки газ и дымовую трубу отключают и через насадку пропускают воздух, который движется в направлении, обратном движению горячего газа. Горячий кирпич насадки отдает свое тепло воздуху.

Подогретый воздух по воздухопроводу горячего дутья подается от воздухонагревателей в кольцевую трубу и затем через специальные приборы, называемые фурмами, — в доменную печь.

Для одной доменной печи строят три или четыре воздухонагревателя, которые работают поочередно, т. е. если в одном нагревается насадка, то в другом — воздух, а третий запасной. Доменный процесс сопровождается также выделением побочных продуктов — доменного газа и шлака.

Жидкий шлак выпускается через шлаковые лётки в специальные ковши, в которых отвозится в шлаковые отвалы. В дальнейшем из него изготовляют строительные материалы — шлакоблоки. Доменный газ используется как топливо для сжигания в коксовых и мартеновских печах, в нагревательных печах прокатных цехов, а также в обыкновенных котельных топках.

Образующийся в печи газ через подсвечники, свечи и наклонные газопроводы отводится, в пылеуловители. Обычно на каждую доменную печь ставилось два пылеуловителя — первичный и вторичный. В настоящее время доменные печи сооружаются преимущественно с одним первичным пылеуловителем.

Свечи своей нижней частью, так называемыми подсвечниками, примыкают к куполу шахты. На доменную печь ставятся четыре подсвечника, а далее каждая пара подсвечников объединяется в одну свечу; свечи соединяются с первичным пылеуловителем двумя наклонными газопроводами грязного газа.

Пылеуловители представляют собой сварные цилиндрические сосуды диаметром от 9 до 11 м с коническим днищем и куполом, пылеуловители изготовляются из листовой стали толщиной 10-14 мм.

Доменный газ уносит с собой большое количество мелких частиц руды и кокса (колошниковой пыли) и по наклонным газоотводам попадает в пылеуловители. Здесь вследствие большего объема сосуда давление и скорость газа резко падают и значительная часть пыли (до 3/4) осаждается в конусах пылеуловителей, откуда ее периодически выпускают в вагоны и отвозят в отвал или на агломерационную фабрику, где она спекается в куски и вновь используется как шихтовый материал для доменной печи.

Пыль сильно истирает стенки свечей, газоотводов и пылеуловителей, поэтому их футеруют (выкладывают) шамотным кирпичом, а тройники и подсвечники — специальными чугунными плитами.

В пылеуловителях доменный газ проходит грубую очистку. Для дальнейшего использования газа необходима его полная очистка, которая происходит в специальных газовых цехах — газоочистках, входящих в комплекс сооружений доменного цеха. От пылеуловителей к газоочистке газ подается по газопроводу грязного газа. Очищенный газ по газопроводу чистого газа поступает к потребителям.

Доменный газ совершенно бесцветный и не имеет запаха, ядовит, а при соединении с воздухом образует взрывчатую смесь, которая при вспышке взрывается с огромной разрушительной силой. Поэтому при обращении с доменным газом требуется большая осторожность.

Таким образом, основным продуктом доменного производства является чугун, побочными продуктами — шлак, доменный газ и колошниковая пыль.

Основной примесью чугуна является углерод (2-4% и более), который может содержаться в чугуне в виде механической примеси (свободного графита) и в виде химического соединения с железом, называемого карбидом железа или цементитом. Получаемые в доменной печи чугуны разделяются на сорта: литейный, передельный и специальный.

Литейный чугун

содержит свободный графит и имеет в изломе серый цвет и крупнозернистое строение. Этот чугун хорошо заполняет формы и легко поддается обработке режущим инструментом. Литейный чугун применяют для отливки радиаторов, труб, печных приборов и других строительных и бытовых изделий.

Передельный чугун

содержит углерод в виде химического соединения с железом и имеет блестящий белый излом, поэтому иногда называется белым чугуном (белый цвет излома следует считать условным). Этот сорт чугуна плохо отливается и обрабатывается и идет главным образом в переплавку на сталь.

Специальные чугуны

, или ферросплавы, имеют повышенное (более 10%) содержание одного или нескольких элементов, например кремния, марганца и др. Применяют их в основном в качестве специальных добавок при выплавке сталей.

Чугун и шлак периодически выпускают из печи: чугун через 4-6 час., а шлак через 2-3 часа. Производительность доменной печи характеризуется коэффициентом использования полезного объема, который представляет собой отношение полезного объема печи в кубических метрах к суточной выплавке чугуна в тоннах. Полезным объемом называется объем печи от уровня чугунной лётки до отметки низа большого конуса в опущенном состоянии.

Чем меньше коэффициент по абсолютному значению, тем лучше работает доменная печь. Более экономичными в эксплуатации являются доменные печи большого объема, поэтому впредь предполагается строительство печей большого объема.

Рис. 2. Разрез по оси доменной печи:

1 – пылеуловители; 2 – фундамент; 3 — рабочая площадка; 4 — кольцевой воздухопровод; 5 – лещадь; 6 – кладка горна; 7 – фурменные отверстия; 8 – кладка заплечиков; 9 – кладка шахты; 10 – колошник; 11 — наклонный газопровод; 12 – колошниковая площадка; 13 — засыпной аппарат; 14 – свечи; 15 – крыша здания поддоменника; 16 – колонны для удержания шахты; 17 — здание скипового подъемника; 18 – наклонный мост; 19 – железнодорожные вагоны с исходными шихтовыми материалами; 20 – бункер с шихтовыми материалами; 21 – скип; 22 — рудно-грейферный кран; I – горн; II – заплечики; III – распар; IV – шахта; V – колошник.

Сущность процесса в доменной печи

Исходное сырьё (шихта из железосодержащих материалов, например, железорудных окатышей и агломерата), кокс и флюсы (например, известняк) спускается по шахте, где она предварительно нагревается и вступает в реакцию с восходящими восстановительными газами. Образуется жидкий расплав железа и шлаков, которые скапливаются в очаге.

Воздух, предварительно нагретый до температур от 900 ° до 1250 °C, вместе с впрыскиваемым топливом, например, нефтью или природным газом, вдувается в печь через несколько фурм (форсунок), которые расположены по окружности топки у верха очага. Количество таких форсунок может быть от 12 до 40 (на доменных печах большой мощности).

Предварительно нагретый воздух, в свою очередь, подается из нагнетательной трубы большого диаметра, которая окружает топку. Предварительно нагретый воздух бурно реагирует с горячим коксом, что приводит как к образованию восстановительного газа (монооксида углерода), который поднимается через печь, так и к очень высокой температуре около 1650 ° C, при которой происходит образование жидкого железа и шлаков.

Историческая справка

По­яв­ле­ние соб­ст­вен­но до­мен­но­го произ-ва от­но­сят к сер. 14 в. Д. п. воз­ник в ре­зуль­та­те эво­лю­ции сы­ро­дут­но­го про­цес­са по­лу­че­ния пла­сти­че­ской низ­ко­уг­ле­ро­ди­стой же­лез­ной мас­сы (т. н. крич­но­го же­ле­за) не­по­сред­ст­вен­но из же­лез­ной ру­ды пу­тём вос­ста­нов­ле­ния её в низ­ких сы­ро­дут­ных гор­нах (яма, фу­те­ро­ван­ная ог­не­упор­ной гли­ной, или ка­мен­ный очаг), ра­бо­тав­ших на ес­теств. тя­ге. То­п­ли­вом слу­жил дре­вес­ный уголь. По­сле окон­ча­ния про­цес­са сы­ро­дут­ный горн раз­би­рал­ся, по­лу­чен­ный ме­талл из­вле­кал­ся и спец. мо­ло­та­ми пе­ре­ра­ба­ты­вал­ся в за­го­тов­ку или из­де­лие. По­сте­пен­ное уве­ли­че­ние вы­со­ты сы­ро­дут­ных гор­нов и мощ­но­сти воз­ду­хо­дув­ных средств спо­соб­ст­во­ва­ло по­вы­ше­нию темп-ры про­цес­са, что обу­сло­ви­ло уве­ли­че­ние рас­тво­ри­мо­сти уг­ле­ро­да в ме­тал­ле и сни­же­ние темп-ры его плав­ле­ния. Т. о., на­ря­ду с кри­цей по­лу­чал­ся не­же­ла­тель­ный ме­тал­лич. про­дукт в жид­ком со­стоя­нии (чу­гун), а сы­ро­дут­ный горн пре­вра­тил­ся в вер­ти­каль­ную шахт­ную печь, по­лу­чив­шую назв. «вы­со­кая печь» (нем. Hochofen, франц. Haut four­neau) или до­мен­ная (дуть­е­вая) печь (от слав. «дме­ние» – ду­тьё, англ. blast fur­nace). Пер­вые до­мен­ные пе­чи, пред­на­зна­чен­ные толь­ко для про­из-ва чу­гу­на, поя­ви­лись в Ев­ро­пе в сер. 14 в., в Рос­сии – ок. 1630 (близ г. Ту­ла). На Ура­ле пер­вый чу­гун по­лу­чен в 1701. При пре­вы­ше­нии вы­со­ты пе­чи 16–18 м при­ме­няв­ший­ся дре­вес­ный уголь те­рял свою проч­ность, рас­сы­пал­ся на мел­кие час­ти­цы и тем са­мым де­лал не­воз­мож­ным нор­маль­ное дви­же­ние га­зов вверх сквозь слой ших­ты. Важ­ным фак­то­ром, обу­сло­вив­шим рост про­из-ва чу­гу­на и, со­от­вет­ст­вен­но, уве­ли­че­ние раз­ме­ров и про­из­во­ди­тель­но­сти до­мен­ной пе­чи, ста­ло изо­бре­те­ние А. Дер­би (см. Дер­би) в 1735 спо­со­ба про­из-ва ка­мен­но­уголь­но­го кок­са, став­ше­го осн. то­п­ли­вом Д. п. Боль­шое зна­че­ние для раз­ви­тия Д. п. име­ло при­ме­не­ние па­ро­вой воз­ду­хо­дув­ной ма­ши­ны (1762, И. И. Пол­зу­нов; 1769, Дж. Уатт); воз­ду­хо­наг­ре­ва­те­ля с ог­не­упор­ной на­сад­кой (1857, Э. Кау­пер); оф­лю­со­ван­но­го аг­ло­ме­ра­та (1945–50, Маг­ни­то­гор­ский ме­тал­лур­гич. ком­би­нат); тех­но­ло­гии с вду­ва­ни­ем в горн при­род­но­го га­за и ки­сло­ро­да (1958–70; «За­по­рож­сталь», Но­во­ли­пец­кий ком­би­нат) и др. Зна­чит. вклад в раз­ви­тие Д. п. вне­сли отеч. ме­тал­лур­ги М. А. Пав­лов, М. К. Ку­ра­ко, И. П. Бар­дин и др.

Физико-химические основы процесса

Производство металла в доменной печи представляет собой процесс тепломассообмена, поэтому печь может быть разделена на различные зоны в соответствии с физическим и химическим состоянием сырья и температурой. В соответствии с каждым температурным интервалом будут происходить определённые реакции.

Нисходящая шихта сушится и предварительно нагревается во время спуска восходящим газом. Предварительно нагретый воздух вдувается в печь через фурмы в нижней части печи. Кислород вступает в реакцию с углеродом кокса, образуя окись углерода, а водный пар, содержащийся в дутье, реагирует с углеродом, образуя окись углерода и водорода.

Азот в дутье действует как дополнительный теплоноситель (вместе с CO, CO2 и H2). Температура адиабатического пламени в пространстве сгорания перед фурмами составляет около 2100…2300 °C. Восходящий горячий газ нагревает чугун и шлак, которые постепенно собираются в топке ниже уровня фурмы и выпускаются через определённые промежутки времени. Восходящий газ проходит через зону когезии, где железо и шлак размягчаются, разделяются и плавятся. Фаза шлака содержит некоторое количество невосстановленного оксида железа FeO.

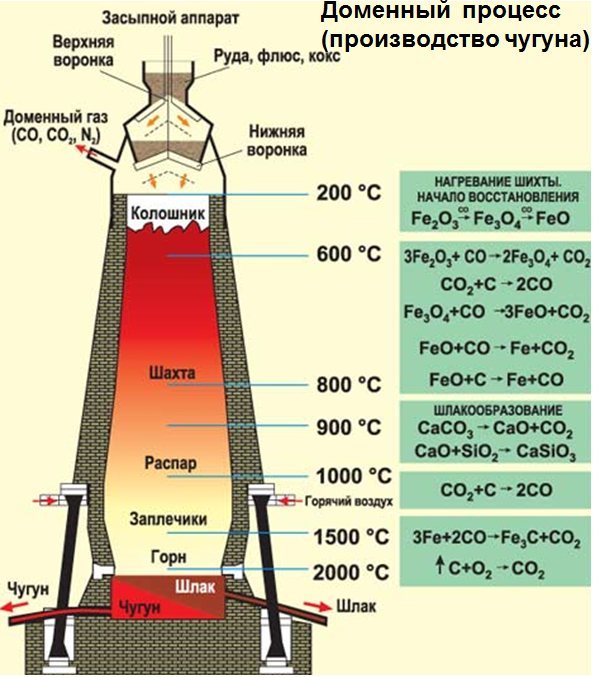

Над зоной когезии газ нагревает шихту. Оксид углерода и водород восстанавливают оксид железа опосредованно, в виде реакций газ-твёрдое тело, при этом образуются восстановительные газы.

Эти реакции ослабевают, когда температура газа опускается ниже 900 °C. Реакции восстановления, увеличения содержания СО2 и охлаждения газа продолжаются по мере его подъёма. Оставшееся теплосодержание газа используется для сушки и предварительного нагрева шихты перед тем, как газ покинет верх печи при температуре 100…300 ° C. Верхний газ по-прежнему является ценным топливом с более низкой теплотворной способностью 3–4 МДж / Нм3.

После относительно быстрого нагрева примерно до 900 ° C, загрузка достигает зоны химического резерва, где разница температур между газом и твёрдым телом составляет около 50 °C. Примерно при 1000…1100 °C (в зависимости от химического состава железной шихты и степени восстановления) нагрузка попадает в зону когезии. Оксиды железа восстанавливаются до металлического Fe, одновременно происходит отделение железа и шлака. Металлическое железо насыщается углеродом в коксе и газе CO и плавится при 1200…1300 °C. Расплавленное железо и шлак стекают через слой кокса к поду, где достигают своей конечной температуры и состава.

Продукты доменного производства

Продуктами доменной плавки являются:

• чугун;
• шлак;
• доменный (колошниковый) газ.

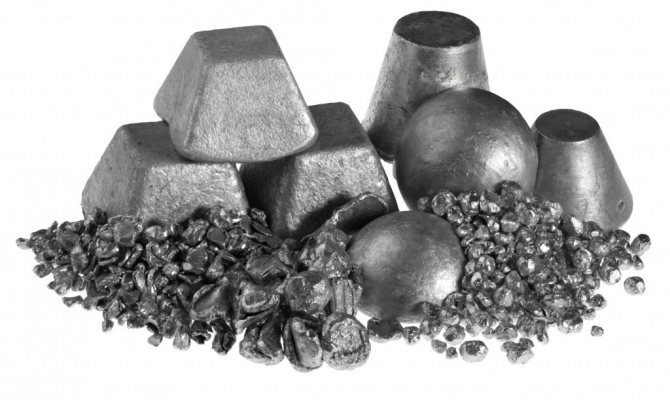

Чугун

Чугун является основным продуктом доменного производства, а шлак и доменный газ – побочными.

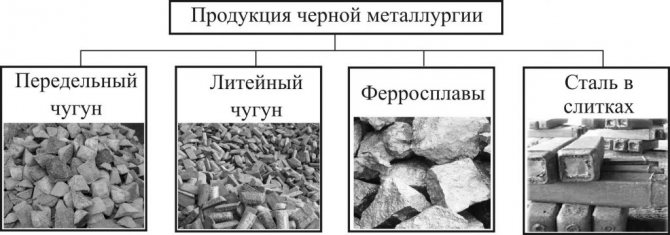

Выплавляемые в доменных печах чугуны в зависимости от способа дальнейшего использования делятся на три группы:

• передельные идущие на передел в сталь;
• литейные предназначенные для получения отливок из чугуна в машиностроении;
• специальные (ферросплавы), используемые для раскисления стали в сталеплавильном производстве.

Чугун представляет собой многокомпонентный сплав железа с углеродом, марганцем, кремнием, фосфором и серой.

В чугуне также содержится незначительные количества водорода, азота и кислорода. В легированном чугуне могут быть хром, никель, ванадий, вольфрам и титан, количество которых зависит от состава проплавляемых руд.

Предельный чугун предназначается для переработки в сталь.

Такой чугун характерен тем, что углерод в нем (2,2—4%) находится в химически связанном состоянии.

Поверхность излома чугуна имеет белый цвет.

В зависимости от состава и способа переработки различают:

• мартеновский чугун, содержащий фосфора от 0,15 до 0,30% и серы до 0,07%;
• бессемеровский, содержащий фосфора 0,07% и серы до 0,069%;
• томасовский, содержащий фосфора 1,6% и серы до 0,08%.

Передельный чугун подразделяют на три вида:

• Передельный коксовый (марки М1, М2, М3, Б1, Б2).
• Передельный коксовый фосфористый (МФ1, МФ2, МФ3).
• Передельный коксовый высококачественный (ПВК1, ПВК2, ПВК3).

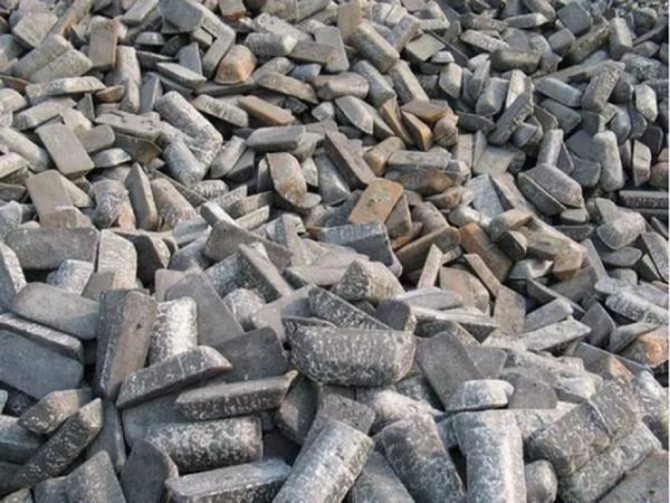

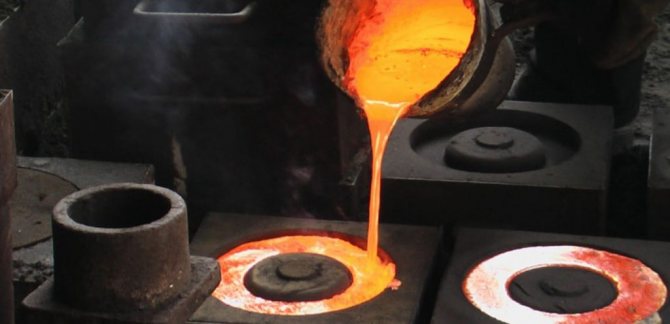

Литейный чугун после выпуска из доменной печи разливают в чушки и в холодном виде направляют на машиностроительные заводы, где для отливки деталей машин его вторично подвергают расплавлению в специальных печах-вагранках.

Литейный коксовый чугун выплавляют семи марок: ЛК1-ЛК7.

Каждую марку подразделяют на три группы по содержанию марганца, пять классов по содержанию фосфора и на пять категорий по содержанию серы.

Фосфористые чугуны.

Особую группу составляют фосфористые чугуны, содержащие до 2% Р, в зависимости от содержания фосфора применяются различные технологии передела таких чугунов в сталь.

Литейные чугуны.

Этот вид чугунов предназначен для производства литых изделий в чугуноплавильных цехах. Характерной особенностью этих чугунов является высокое содержание кремния (2,75 – 3,75% Si), а в некоторых случаях и фосфора. Объясняется это тем, что эти элементы придают расплавленному чугуну высокую жидкоподвижность или способность хорошо заполнять литейную форму.

Литейный чугун применяется после переплава на машиностроительных заводах для получения фасонных отливок.

Литейный чугун применяется для изготовления литых изделий:

• труб;
• радиаторов;
• водопроводной арматуры;
• станин;
• блоков;
• шестерен и т. п.

Такой чугун в изломе имеет серый цвет. В нем часть углерода находится в свободном состоянии, в виде графита. В сером чугуне обычно содержится кремния 1,25-4,25%, углерода 2,5—4%, марганца 0,5—1,3%, фосфора 0,1— 1,2% и небольшое количество серы.

Марганец придает чугуну твердость и хрупкость.

Кремнии, наоборот, снижает твердость чугуна, благодаря чему отливки из такого чугуна легко поддаются механической обработке.

Фосфор делает чугун жидкоплавким, хорошо заполняющим тонкие сечения форм.

Отливки из чугуна, содержащего повышенное количество фосфора, хорошо сопротивляются истиранию, но вместе с тем обладают повышенной хрупкостью.

Сера придает чугуну густоплавкость и понижает его механические свойства.

Специальные чугуны (ферросплавы).

Это сплавы железа с повышенным содержанием кремния, марганца и других элементов, используемые в качестве раскислителей или присадки в сталеплавильном и чугунолитейном производствах.

К ним относятся:

• ферромарганец (70 – 75% Mn и до 2% Si);
• ферросилиций (9 – 13% Si и до 3% Mn);
• зеркальный чугун (10 – 15% Mn и до 2% Si).

В последние годы выплавка ферросплавов в доменных печах сократилась в виду неэкономичности передела. Более выгодно выплавлять ферросплавы в электропечах.

Шлак

Шлак — побочный продукт, он является очень дешевым строительным материалом высокого качества и идет на изготовление цемента, бетона, кирпича, на грунтовку дорог.

Количество получаемого при плавке шлака очень велико (примерно 60% веса выплавляемого чугуна).

Шлаки бывают основные и кислые.

Кислый шлак имеет высокую прочность. Если его в жидком виде продуть паром или воздухом, получится шлаковая вата, являющаяся хорошим изолятором.

Конструкция доменной печи

Печи, где происходит доменная плавка, состоят из нескольких зон:

• Пода в виде тигля в нижней части печи;
• Промежуточной зоны, называемая чушкой, которая располагается между подом и штабелем;
• Вертикальной шахты (штабеля), идущей от чушки до верха печи;
• Верхней части, которая содержит механизм загрузки печи.

Важно: практическая удельная производительность доменной печи находится в пределах 1300…2300 кг металла с 1 м3 объёма печи за сутки её непрерывной работы.
