Ремонт и настройка карбюратора бензопилы штиль 180

Неисправности Карбюратора Бензопилы Штиль 180

Бензопила Штиль 180 — устройство и регулировка карбюратора
Бензопилы stihl ms 180 разработаны таким образом, чтобы максимально облегчить их эксплуатацию малоопытными пользователями.

Для этого в карбюраторе пилы были упразднены некоторые настройки, доступные на более мощных моделях Stihl.

Но возможность настроить все-таки есть, и ремонт, а также регулировка карбюратора бензопилы штиль 180 своими руками, возможна.

Частая поломка карбюратора Штиль и как её избежать

Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия.

их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.

Разборка карбюратора Штиль 180

Для того чтобы продуть, поменять прокладки или игольчатый клапан, карбюратор необходимо разобрать. Для этого нужно раскрутить 4 винта на крышке компенсатора и один на топливном насосе.

Вскрыв корпус, стоит быть предельно осторожным, т. к. при попадании мусора во внутрь карбюратора сделает его работу невозможным. Толщина каналов в нем, сравнима с толщиной нитки или даже человеческого волоса.

по ремонту карбюратора штиль 180, можно посмотреть ниже. В нем мастер подробно рассказывает о проблемах и наглядно демонстрирует весь процесс ремонта.

Заводное устройство

Что же понадобится, карбюратор stihl ms 180 разработан и выпускается дочерней компанией компании Stihl, с названием Zama. Уникальные карбюраторы, на собственном корпусе имеют логотип конторы, гарантирующий качество продукции.

Читайте:

Основой завода такого рода модели как впрочем, и всех остальных бензопил является карбюратор. Но так как мы говорим сегодня именно о бензопиле Штиль 180, то и не будет отходить от темы. Итак. Карбюратор в данной модели располагает единичным винтом настроечным, то есть это своеобразный винт настройки хода холостого. В то время как жиклер укомплектованной полностью нагрузки находится в неподвижном состоянии.

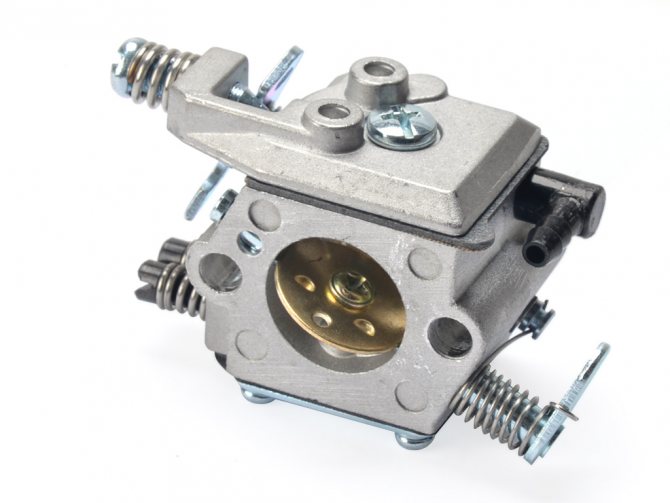

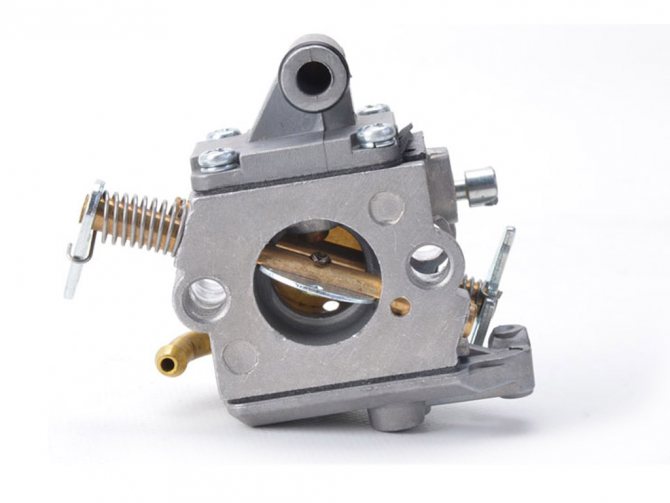

Карбюратор бензопилы штиль 180

Простыми словами можно сказать, что он просто не поддается регулировке (см. тут), в то время как настройка полной нагрузки попросту изменяться не может. Немаловажным является то что сам карбюратор на заводе был настроен таким образом, что независимо собственно от того в каких условиях производится непосредственная эксплуатация бензопилы воздушно-топливная смесь подводится к самому двигателю.

Сейчас читают: Кусторез FS 350 — Легендарный кусторез

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки. Снимают карбюраторный фильтр. Потом отключают шланг подачи бензина. Отключают тягу привода мотора. Отвинчивают наконечник подключения троса. Осторожно снимают и вытаскивают шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

• набор отверток и гаечных ключей;
• моющий состав;
• ультразвуковая ванна для кавитации;
• большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

1. Откручивают винты на корпусе прибора.
2. Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
3. Обрабатывают стенки устройства и все детали воздухом из компрессора.
4. Если остался на узлах нагар, то их протирают обезжиривателем.
5. Узлы и корпус просушивают.
6. Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Проверка системы зажигания

Система зажигания бензопилы

Если инструмент не запускается, то проблема может скрываться в пусковом механизме или в системе зажигания. В том случае, если пусковое устройство работает нормально, то необходимо тщательно осмотреть свечу. Ее нужно выкрутить и тщательно осмотреть.

Особое внимание здесь нужно уделить электродам, на которых может скопиться налет. Если на электродах есть красно-коричневый налет, то это свидетельствует о серьезных неисправностях всей пусковой системы

Так, причина неисправности может крыться в карбюраторе.

Если же система зажигания срабатывает нормально, но инструмент при этом работает неправильно, то проблема может быть связана с избытком воздушно-топливной смеси. Здесь нужно провести регулировку карбюратора и прочистить жиклеры.

Регулировка карбюратора бензопилы своими руками

Если в процессе осмотра был обнаружен нагар на свече, то это значит, что инструмент работает на низкокачественном бензине. Также причиной этого может быть неправильное функционирование карбюратора.

Для решения такой проблемы нужно осуществить следующие действия:

снять карбюратор и проверить его; при необходимости провести его чистку и настройку; заменить топливо; установить карбюратор и проверить инструмент в работе.

Здесь стоит отметить, что карбюратор является довольно сложным узлом. Поэтому, если возникла потребность в его ремонте, то лучше обратиться за помощью к специалистам.

Внимание: бензопила должна работать только на том топливе, которое указано в инструкции. Использование некачественного топлива приведет к появлению различных неисправностей

Обладая такой информацией, можно провести ремонт бензопилы штиль 180 в домашних условиях. Конечно, нужно учесть, что более серьезные неисправности лучше устранять в сервисных центрах.

Смотрите обзорное видео о диагностике системы смазки бензопилы Stihl MS180:

Триммеры и бензопилы

1) Неисправности бензопилы STIHL MS 180: Клиновые клинья для газа и, наконец, ключ газа полностью перестает двигаться. Причина: Прозрачная полупрозрачная смола на дроссельном валу карбюратора, что приводит к захвату дроссельной заслонки. Смола образуется, когда бензин растворяет дефектное покрытие воздушной заслонки. Ремонт бензопилы: Ось корпуса дроссельной заслонки карбюратора должна быть очищена ацетоном, а сама воздушная заслонка должна быть облучена оловом.

2) Неисправность цепной пилы: Бензопила «не тянет». Причина: Забитый карбюратор. Ремонт бензопилы: Очистка и очистка карбюратора цепей

Особое внимание уделяется очистка карбюратора должна быть очищена дополнительным фильтром (решетки в бензопиле карбюратора) — снимите самую большую крышку карбюратора, снимите мембрану под ней и очистите грязь сетки в канавке (осторожно, чтобы не потерять эту сетка). Конечно — очистите тонкой медной проволокой, промойте и продуйте все каналы в бензопиле карбюратора

3) Неисправность бензопилы Calm 180: Скорость холостого хода бензопилы увеличилась (регулировка скорости холостого хода не эффективна и нестабильна). причина неисправность: Забор воздуха через масляные уплотнения коленчатого вала или в другом месте. Ремонт бензопилы: Замените масляные уплотнения коленчатого вала и проверьте наличие других возможных областей всасывания.

Читайте:

4) Неисправность бензопилы: После разборки карбюратора бензопилу трудно запускать, из дымохода появляется белый дым. Причина: При разборке карбюратора пружина теряется под рычагом иглы, как следствие, игла не блокирует подачу топлива, а свеча «заливается» бензином. Ремонт бензопилы: Найдите и поместите пружину под рычаг иглы в карбюратор бензопилы.

5) Неисправность бензопилы: Бензопила не начинается хорошо, она не работает хорошо. причина: «Вливает» бензиновую свечу из-за прилипания иглы в карбюраторе или высоко поднятой качалке. Ремонт бензопилой собственными руками: Промойте и продуйте карбюратор, установите рокер правильно.

Читать также: Маленький станок с чпу по дереву

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Критерии выбора и эксплуатации свечей зажигания

Самый простой индикатор качества смеси — это фарфоровый изолятор центрального электрода свечи зажигания. Любой оттенок коричневого цвета свидетельствует о нормальном качестве смеси, белый или закопченный изолятор указывает на бедный или переобогащенный состав эмульсии.

Калильное число эксплуатируемой свечи должно соответствовать заявленным требованиям.

• Причиной замасливания может быть так называемая «холодная» свеча, которую визуально можно определить по короткому изолятору. Перебои в искрообразовании возможны при неправильной регулировке зазора или из-за естественного выгорания контактов.
• Рекомендуемое расстояние между контактами свечи указано в инструкции, при отсутствии информации можно ориентироваться на стандартное значение 0,7-1 мм. При меньшем зазоре снижается эффективность поджига топливовоздушной эмульсии, при увеличенном — возможны перебои в искрообразовании.
• Прожигать отсыревшую или замасленную свечу на открытом пламени не рекомендуется из-за риска образования трещины и преждевременного выхода из строя.

Переобогащение смеси в камере сгорания технически исправной бензопилы устраняется продувкой двигателя. Для этого достаточно вывернуть свечу и несколько раз провернуть коленвал ручным стартером.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто

   На мембране также не должно быть грязи

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
   Всего нужно открутить 4 винта
5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Почему переливает карбюратор Штиль 180 и несколько характерных неисправностей

После того как мы рассмотрели устройство карбюратора определить причину, по которой топливо попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки между крышкой компенсатора и корпусом карбюратора. Вы спросите, как это может повлиять?

Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на доли миллиметров вниз. Она, в свою очередь сильнее надавит на коромысло игольчатого клапана, он откроется больше положенного и топливо поступит в избытке (начнет переливать).

Советы профессионалов

Перед регулировкой карбюратора бензопилы «Штиль» нужно осмотреть свечи зажигания. По их состоянию и цвету вы сможете определить необходимость операции. Если они имеют черный цвет, то это указывает на переобогащение. При кирпично-сером цвете вы можете быть уверены, что все в норме. Если на электродах свечи имеется белый налет, смесь обеднена.

Именно верхний винт играет главную роль в регулировке карбюратора. Он находится рядом с глушителем. Если следовать заводским настройкам, которые можно найти на крышке корпуса, его следует выкрутить на один оборот. Затем его корректируют. Выкручивая винт, рабочую смесь вы делаете более обогащенной, при этом в нее поступает больше бензина. Если винт вкрутить, то рабочая смесь будет объединяться, при этом в топливную смесь будет попадать меньшее количество бензина.

Неисправности и их устранение

Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.

Поломки карбюратора

Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.

Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки

При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются

Ремонт системы подачи топлива

При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.

Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.

Проверка системы зажигания

Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.

Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.

В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.

Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.

Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.

Не заводится пила: причины и способы их решения

Это или где-то подсасывает воздух, или что-то засорилось.

Основные способы устранения неисправностей бензопилы STIHL MS 180 – разобрать, промыть и продуть карбюратор, поменять топливный фильтр в баке, проверить топливные шлангочки на растрескивание (могут подсасывать воздух).Регулировочный винт на карбюраторе только один – холостых оборотов (бывает, крутнул его, и бензопила снова заработала).Соединение карбюратора с цилиндром, в плане подсоса воздуха, надёжное – там стоит пластиковое кольцо (никаких прокладок не надо).

Сразу после заводки бензопила работает на повышенных оборотах, а если нажать на газ, то вместо того, чтобы начать разгоняться, она «давится», и даже глохнет. Или плохо заводится, не набирает оборотов и глохнет (эта неисправность бензопилы относится и к другим дорогим бензопилам с ускорительным насосом в карбюраторе).

Причина неисправности бензопилы: Износ резиновой манжеты на поршеньке ускорительного насоса в карбюраторе (топливного ускорителя). Это ведёт к подсосу воздуха ускорительным насосом и главный жиклёр подаёт в диффузор обеднённую топливно-воздушную смесь (в смеси мало бензина) и бензопила сначала работает на повышенных оборотах, а затем «давится» и глохнет. Такое бывает после 2-3 лет эксплуатации и случается, обычно, в жаркие летние месяцы.

Карбюратор снять с бензопилы. Снять крышку бензонасоса с мембраной, выкрутив один винт по центру крышки. Дальше повернуть карбюратор к себе дроссельной заслонкой, с той стороны, где два отверстия, в одном виден штифт, вот под ним и находится ускорительный насос. Снять с наружи штифта стопорное колечко и отсоединить проволочную пружинку воздушной заслонки.

Открутить винт по центру дроссельной заслонки, запомнить как стоит дроссельная заслонка (чтобы потом так и поставить) и снять дроссельную заслонку. Заткнуть пальцем отверстие со штифтом (ускоритель подпружинен и если вынуть ось дроссельной заслонки и не закрыть отверстие, то ускоритель выскочит), затем провернуть ось дроссельной заслонки и вынуть её.

Вытряхнуть из отверстия ускоритель (поршенёк) с пружинкой. На поршеньке имеется резиновая манжета (колечко) – его износ и является причиной неисправности бензопилы. Надо заменить поршенёк с резиновой манжетой и пружинкой (они продаются в виде ремкомплекта). Или можно вынуть изношенный поршенёк с пружинкой, а отверстие заглушить, затолкав туда резиновую заглушку (бензопила будет без ускорительного насоса, т.е. будет разгоняться не за 3 сек., а за 4 сек., но будет хорошо работать так как не будет подсоса воздуха карбюратором).

Сборка после устранения неисправности бензопилы (после устранения неисправности карбюратора бензопилы) производится в порядке обратном разборке. При сборке дроссельной заслонки, перед затягиванием винта, саму дроссельную заслонку надо правильно выставить, чтобы она не заедала, а резьбу винта крепления дроссельной заслонки к оси следует обезжирить и намазать специальным резьбовым герметиком (продаётся в маленьких тюбиках, красный, жидкий) или расплющить пассатижами, потому что если этот болтик выкрутится во время работы, он прямиком попадает в цилиндр ) и ремонта или замены поршневой не избежать). Вот мы и рассмотрели устранение этой неисправности бензопилы.

, стоит отметить тот факт, что 180-я пила этого производителя является одним из лучших в своих «творениях», но также имеет свои недостатки. Собственно, о чем мы сейчас говорим.

Краткая видео-инструкция по замене мембран в карбюраторе бензопилы.

Бензопила не заводится, заливает свечи, что делать. Группа в контакте:.

Сейчас читают: Как точить бензопилу напильником

Когда заливает свечу на бензопиле нужно немедленно провести тщательную проверку инструмента.

1. Проверка штепсельной вилки. Часть регулярного обслуживания цепной пилы Stihl состоит в том, чтобы вынуть вилку и осмотреть ее (рекомендовано каждые 10-15 часов работы.) Если двигатель работает нормально, внешний электрод, вероятно, будет покрыт светло-коричневыми отложениями. Оператор должен проверить зазор между электродами с помощью специального инструмента. Если двигатель работает нормально, проблема проявляется в состоянии штепсельной вилки. Толстые черные отложения свидетельствуют о том, что смесь топлива и воздуха не сбалансирована. Другими словами, в смеси недостаточно воздуха. С другой стороны, широкие щели или корродированные электроды являются показателями обедненной смеси. Масло на пробке указывает на утечку.
2. Очистить или заменить? Если вилка покрыта светло-коричневыми отложениями, а зазор правилен, оператору не нужно ничего делать с вилкой. Достаточно вернуть ее на место, и бензопила должна продолжать работать нормально. Если она покрыта черными отложениями или маслом, нужно удалить этот слой наждачной бумагой. При необходимости нужно отрегулировать зазор плоскогубцами. Одним из условий, указывающих на необходимость замены, является износ электрода. Если двигатель заглох, нужно проверить его с помощью тестера свечей зажигания и провести замену, если искра не является сильной или появляется через раз.

Похожие записи

Короткая видео-инструкция по подмене мембран в карбюраторе бензопилы.

В первую очередь стоит отметить тот факт, что бензопила 180 данного производителя является одной из самых лучших его «творений», но есть у нее и свои недостатки. Собственно, о которых мы сейчас и поговорим.

Разборка бензопилы

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Алгоритм снятия и установки

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

1. Надеть защитный чехол для бензопилы на шину.
2. Снять верхнюю крышку бензопилы.
3. Открутить две гайки крепления воздушного фильтра и карбюратора.
4. Снять корпус воздушного фильтра.
5. Отсоединить провод от рычага управления двигателем.
6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Устанавливать деталь на место, следует выполняя обратный порядок алгоритма.

При снятии и установке рычага управления двигателем бензопилы, стоит быть предельно внимательным, т. к. посадочное место на корпусе пилы, является слабым звеном пилы, и очень часто малоопытные пользователи его ломают.

Проверка правильности очистки карбюратора

Подробная инструкция, как почистить карбюратор бензопилы, показывает, что данная процедура не представляет никаких трудностей

Однако при этом важно оценить состояние устройства, и только после принимать решение о возможности очистки. Каналы карбюратора имеют очень маленькие размеры, поэтому в ходе оксидирования возникают серьезные трудности с их очисткой

В этом случае понадобится только покупка нового карбюратора.

Это интересно!Необходимо понимать, что далеко не все виды карбюраторов подлежат очистке. Особенно это касается брендовых бензопил и триммеров, где попросту невозможно добраться до каналов.

Чтобы убедиться, что процедура проделана правильно, следует поставить карбюратор на бензопилу, и произвести пробный запуск. При необходимости произвести регулировку при помощи тахометра. На завершающем этапе надо сказать, что при регулярном выполнении таких действий, можно в десятки раз продлить жизнь не только карбюратору, но и двигателю инструмента.

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

Всегда легко выполнять любую даже новую работу, если есть инструкция, поэтому не бойтесь браться за настройку. Даже если вы сделаете что-либо неправильно, то обратившись к специалисту, он обязательно укажет на ваши ошибки. Если у вас возникают трудности с регулировкой карбюратора бензопилы, то опишите их в комментариях. Специалисты, мастера и просто любители вместе с основателем портала помогут вам разобраться в этом вопросе.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Карбюратор является частью двигателя бензопилы, отвечающей за смешивание кислорода и топлива в правильных пропорциях и подачу смеси непосредственно в двигатель.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Устройство карбюратора бензопилы

В устройстве бензопилы можно выделить 8 основных составляющих элементов: карбюраторный двигатель, тормоз цепи, цепь, воздушный фильтр, стартер, шина, сцепление и системы, действие которых направлено на погашение вибрации. Рассмотрим каждый из перечисленных элементов подробнее. Устройство карбюратора бензопилы: новичкам на заметку

Карбюраторный двигатель

Устройство карбюратора бензопилы предполагает добавление масла прямо в бензин, в соотношении примерно 1:50.

Это необходимо делать потому, что топливо промывает неподвижную часть бензопилы – картер. Двигатель большинства бензопил одноцилиндровый, двухтактный. Цепь Является исполнительным механизмом бензопилы. От правильного соотношения шага зубьев цепи и мощности двигателя будет зависеть хорошая работа инструмента

. В состав цепи входят звенья трех видов: соединительные, ведущие и режущие. У каждого из них свое предназначение в работе. Режущие звенья делают пропил широким, ведущие звенья – обеспечивают цепи движение, а соединительные – выполняют функцию соединения режущих и ведущих звеньев.

В процессе длительной работы режущие звенья цепи могут затупиться, поэтому время от времени нужно производить их заточку. Можно это сделать самостоятельно, но будет лучше, если этим займется специалист в мастерской. Тормоз цепи Эта деталь призвана защитить человека от возможного нанесения серьезной раны.

Может включаться как инерционным способом, так и контактным.

Шина

Направляет цепь бензопилы. Шина может быть длинной и короткой – все зависит от вида работ, которые будут выполняться той или иной бензопилой.

Стартер

Устройство, с помощью которого можно завести бензопилу. Он представляет собой шнур, намотанный на вращающуюся деталь ременной передачи (шкив). Чтобы раскрутить маховик, достаточно дернуть за шнур.

Сцепление

На современных бензопилах сцепление автоматическое. Так, например, если двигатель стоит на «холостом ходу», то цепь не движется.

Автоматическое сцепление не дает двигателю перегружаться и предохраняет механизм пилы от поломки. Система устранения вибрации Представлена, обычно, в виде пружин для амортизации. Вибрация негативно сказывается на здоровье человека, поэтому любая бензопила, и бытовая, и профессиональная, оснащена такими системами.

Воздушный фильтр

Работа бензопилы всегда сопряжена с появлением пыли и опилок. Если они попадут в двигатель, то работа пилы будет недолгой. Чтобы этого не произошло, устройство любой бензопилы включает в себя воздушный фильтр, который очищает попадающий в двигатель воздух от механических примесей.

Конечно, в том случае, если устройство цепи, либо устройство карбюратора бензопилы и других ее составляющих вам не знакомо, то за самостоятельную починку инструмента лучше не браться.

Наверх

Как отрегулировать зажигание на бензопиле Штиль 180 — Спецтехника

Ремонт бензопилы своими руками

Все неисправности бензопил можно поделить на две главные группы: проблемы мотора со всеми его узлами и системами (зажигание, система подачи горючего, цилиндро-поршневая группа, выхлопная система) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

• движок не заводится;
• заводится, но глохнет;
• работает нестабильно;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания.

Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток.

Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива.

После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм.

Нужно проверить и уплотнительную прокладку свечи.

При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Особенности бензопилы Штиль 361

Карбюратор является самым сложным функциональным узлом, который используется в пиле. Он выполняет такие операции, как смешивание топлива с воздухом, необходимым для получения эффективной смеси. Важно, чтобы количество смешанного с бензином топлива было достаточно для нормальной работы двигателя.

Сама по себе бензопила Штиль 361 является весьма распространенной моделью бензоинструмента. Мощности двигателя предостаточно для того, чтобы на ее основе конструировать многочисленные другие виды агрегатов. Из нее делают лодочные моторы, ледобуры, болгарки. Все объясняется надежным ДВС и усовершенствованной топливной системой.

Для того, чтобы ремонт карбюратора в бензопиле Штиль или Kawashima, Magnum, MEGA, MTD, Nikkey, OMAX, Orleon, Prokraft, Prorab требовался намного реже, необходимо соблюдать следующие простые правила:

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Советы по эксплуатации

Самое важно при эксплуатации любой бензопилы вовремя менять фильтрующие элементы. Не нужно менять раз в год или пол года, меняйте чаше

Лучше подстраховаться и потратить 100 рублей, чем угробить инструмент и заплатить тысячи.

Второе, следите за натяжкой цепи и обязательно ослабляйте после работы, особенно в зимнее время.

Третье, работайте только острой цепью. Если цепь затупилась, опилки становятся как пыль, быстро забивают воздушный фильтр,, проникают туда где им быть совсем не нужно, в результате страдает система вентиляции, двигатель перегревается. Так же по причине отсутствия необходимо сопротивления, двигатель может развивать повышенные обороты, что тоже не хорошо.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

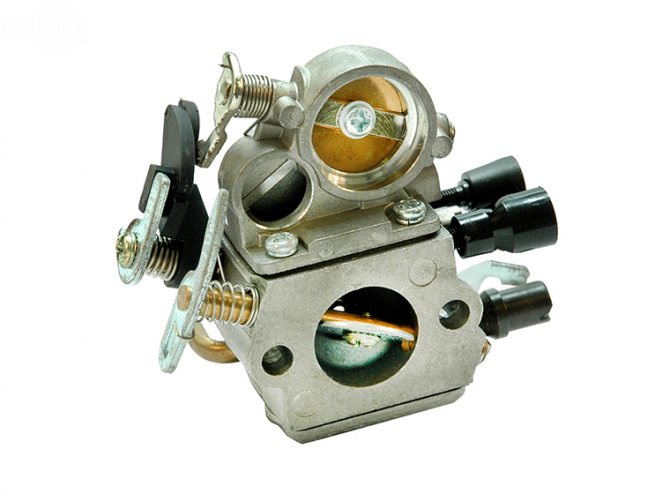

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.
