Ремонт излучателей. Нет вспышек на диодном лазере

Распространенные неисправности лазерных уровней

1. Отклонение лучей (прибор упал). Распространённая неисправность. В случае падения (удара) лазерного уровня может сдвинуться маятник на подвесе. Если Ваш прибор вдруг начал значительно отклоняться от вертикали и горизонтали, скорее всего его уронили. Не думайте, что прибор в кейсе, с включённой блокировкой защищён от смещения маятника при падении-это не так. Просто постарайтесь избежать падений и ударов. Исправление смещения маятника на подвесе для прибора со значительным количеством излучателей-кропотливая, дорогостоящая работа, требующая некоторых знаний, навыков, специального инструмента и приспособлений. По характеру повреждений случай не признаётся гарантийным.

2. Нестабильность показания прибора отклоняются то в одну, то в другую сторону. Менее распространённая неисправность. Для устранения требуется (как правило) замена подшипников подвеса и последующая настройка. Работа такая же, как и в предыдущем случае, только требуются ещё и запасные части. Стоимость ремонта относительно высокая. Возникновение такого дефекта в период гарантии практически невозможно, данный случай признаётся гарантийным только при отсутствии признаков вмешательства, падения или нарушения правил эксплуатации прибора.

3. Не горит один или несколько лучей. Неисправность, как правило, вызвана обрывом гибкой проводки к маятнику. Ремонт относительно недорог. Если не выявляются следы вмешательства, то случай признаётся гарантийным.

4. Неисправность клавиатуры (не работают одна или несколько кнопок). Требуется соответственно, замена кнопок. Если не выявляются следы вмешательства, то неисправность устраняется по гарантии. В случае, если на приборе применена клавиатура мембранного типа, то приходится изменять конструкцию прибора и устанавливать обычные тактовые кнопки, такой ремонт более трудоёмок и, соответственно, дороже стоит.

5. Разбито стекло. Замена стекла-недорогая и несложная работа, но стёкла сами по себе не лопаются. Как правило, одной заменой стекла ремонт не заканчивается-требуется настройка линий, а иногда и коррекция положения маятника на подвесе, как после падения прибора (ремонт по п.1.). Кроме того, если прибор использовался с разбитым стеклом, потребуется очистка прибора изнутри. В крайних ситуациях, строительная пыль проникает в подшипники, тогда ремонт производится как в п.2. Разбитое стекло не является гарантийным случаем.

6. Неисправности приборов с электронными системами выравнивания и ротационных нивелиров встречаются относительно нечасто, устранение требует определённых знаний (в том числе сервисных инструкций производителя), инструментов и приспособлений. Стоимость работ высокая. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

7. Лазерный излучатель светит очень тускло. Как правило, сгорел лазер. Требуется замена излучателя и последующая настройка прибора. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

Поэтому для любителей покупать лазерные уровни на Алиэкспресс и в других сомнительных местах без гарантийных обязательств, хотя бы 1 год, стоит сто раз подумать т.к. ремонт может обойтись дороже самого уровня!

Иные, встречающиеся на практике неисправности, не являются типичными и описывать их здесь нет необходимости.

Юстировка нивелира

by echomeadmin

В случае выявления поверкой каких-либо отклонений в настройках или существенных погрешностей в измерениях нивелира следует произвести его юстировку, т.е. точное приведение к заявленным производителям технологическим и эксплуатационным характеристикам. Результатом удачной процедуры юстировки будет полностью работоспособный прибор, гарантирующий необходимую точность измерений.

Одним из основных пунктов поверки нивелира является определение положения уровневых пузырьков и сетки нитей. Несоответствие этих настроек требует обязательного проведения юстировки.

Поскольку регулировка прибора может быть нарушена в любой момент эксплуатации, во избежание появления в результатах измерений систематических ошибок в некоторых случаях поверки и юстировки нивелиров необходимо проводить достаточно часто, может быть даже ежедневно. В общем порядке нивелировочные средства измерения должны проходить метрологическую аттестацию ежегодно, а в случае проведения ремонтных работ, ударов, падений и прочих механических воздействий, повлекших за собой разъюстировку нивелира, – по ситуации, вне очередной проверки.

Перед поступлением измерителя в продажу производителем в обязательном порядке выполняется поверка и настройка прибора. В зависимости от типа нивелира – лазерного или оптического – юстировка выполняется различными способами.

Ремонт лазерного уровня: распространенные поломки

Одним из востребованных инструментов при проведении строительных и отделочных работ является лазерный уровень. Ни для кого не секрет, что такие уровни применяется с целью получения разметки на поверхности стен, потолка, пола. Постоянная эксплуатация прибора может привести к возникновению поломок. Чтобы устранить поломку или неисправность, потребуется выполнить ремонт лазерного уровня. Как это сделать, узнаем далее.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Основные виды дефектов

Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:

1. Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
2. При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
3. При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями.
4. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора.
5. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями.
6. Если при включении нивелира не появляется светящийся луч.

Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Ремонт лазерного уровня своими руками

За что любим лазерный уровень? Разметка с ним делается быстро, удобно и, самое главное, точно. Если первые два утверждения никаких нареканий не вызывают, то последний пункт, как сноска с мелким шрифтом в кредитном договоре, таит в себе не слишком приятные сюрпризы. Коварство такого показателя лазерного уровня как «точность» заключается в том, что сходу, «на глаз» невозможно определить 1мм там погрешности на 5 метров, или все 5мм. И бОльшинство даже не проверяет прибор перед покупкой. А проверять надо обязательно, т.к. точность уровня — показатель рукотворный, и руки эти не всегда отличаются прямотой. Долгий и извистный маршрут следования на прилавки тоже нередко вносит свою лепту.

Ну и, конечно же, в первую очередь, небрежное отношение. Упал, ударили — без последующих восстановительных процедур на карьере уровня как измерительного инструмента можно ставить крест.

В любом случае, решается данная проблема посредством юстировки. Если по-хорошому, то для регулировки точности задействуются винты крепления излучателя к маятниковой конструкции. Я видел на Ютубе много роликов, где сокращать погрешность предлагается при помощи винтов противовесов. Этот метод имеет существенные ограничения как по моделям уровней, так по ситуациям, в которых он может применяться, потому нет смысла его рассматривать.

Итак, порядок манипуляций с винтами крепления зависит от конструкции лазерного уровня. В нем могут применяться:

1) диоды в металлическом корпусе;

2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ

Еще одной часто встречающейся поломкой лазерного уровня является отказ излучателя выполнять свои прямые обязанности — строить линии. Причин такому неповиновению несколько:

Конструкция прибора

С виду нивелир устроен просто, но отдельные его части — это технически сложные конструкции. Поэтому в большинстве случаев самостоятельно отремонтировать лазерный уровень не удается — для этого нужно специальное оборудование и профессиональные знания.

Одни из главных элементов устройства — источники света. В них встроены лазерные светодиоды. Они помещены в пластиковый корпус, который несет защитную функцию. На нем предусмотрены крепления, которые фиксируют устройство в нужном месте, а также позволяют корректировать направление.

Простейшие варианты лазерного уровня задают направление параллельно корпусу устройства, но перед этим необходимо настроить его с помощью обычного пузырькового уровня, встроенного в прибор. Профессиональные модели способны запускать сразу 2 луча или более. Они самонастраиваемые, лучи взаимно ориентированы.

Частые поломки лазерного нивелира

Иногда случается, что прибор работает неправильно или совсем не выводит луча. Ремонт лазерного уровня проводится в следующих обстоятельствах:

• при выведении прибором дуги вместо горизонтальной линии. Ее концы могут быть как опущены, так и приподняты;
• при некорректном показе вертикальной линии, которая заметно отличается от истинного вертикального положения;
• вывод лазерных лучей затрудняется из-за поломки подвесной системы излучателя;
• выход из строя платы управления. На ней расположены микросхемы и другие сложные элементы, имеется соединение с разъемами. Если что-либо одно “сгорит”, устройство перестанет работать;
• отказ от срабатывания или западение кнопок;
• поломка излучателя, когда свет не выводится или световой поток слишком слабый.

Ремонт обычно требуется после падения прибора — почти в каждом таком случае ломаются конструкции системы излучателей. Это напрямую влияет на правильность показаний нивелира.

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.

Как проверить уровень

Неисправности в работе обнаруживаются при проведении проверки лазерного уровня. Для этого нужно сделать такие действия:

• установить его в любой угол помещения;
• горизонтально лазер направить в противоположный угол (по диагонали);
• по выдаваемой прибором линии сделать 6 меток по всей длине;
• переставить нивелир в тот угол, куда направлялся луч;
• выровнять лазерную линию по нанесенным точкам — она должна устремляться в противоположный угол.

Таким же образом проверяется правильность работы в вертикальной плоскости. Если имеются отклонения, устройство работает неправильно и нужен ремонт.

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.

Ремонт лазерного уровня своими руками

Ремонтировать сложную лазерную технику должен профессионал на специальном оборудовании. Но кое-что реально сделать и самому. Небольшие поломки могут случаться при встряске или падении, при неаккуратном обращении могут сломаться штатив или крепления.

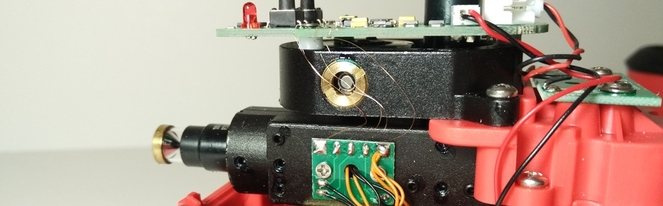

Если обнаружилась неточность показаний, можно попробовать ее исправить. Для этого снимается корпус и внутри конструкции находится усик — им настраивается лазерная головка. Она регулируется с помощью обычного пузырькового уровня.

Кроме усика, правильность показаний зависит от настройки внутреннего груза. Он находится в нижней части конструкции. Чтобы до него добраться, нужно открутить пластиковый болт. Под ним будет винт с буквой “А” — это груз. При его вращении корректируется положение выдаваемых лучей.

Самостоятельно можно сделать ремонт корпуса — заменить стекло или поставить новый штатив.

Как справиться с проблемой западения кнопок

Одна из самых частых причин поломки лазерного уровня — неисправность кнопок. Это случается, когда внутрь попадает строительная пыль или при использовании на них слишком сильно нажимают.

Ремонт лазерного уровня в такой ситуации проводится просто: нужно разобрать корпус и припаять на место отошедшие контакты. При этом рекомендуется использовать специальный припой с флюсом — с ним соединения будут крепче держаться.

Если кнопки перестали функционировать, их можно заменить новыми.

В случае других неисправностей необходимо отдать технику в руки специалистов, иначе есть риск испортить его окончательно. Чтобы избежать поломок, нужно бережно проводить эксплуатацию, перевозку и хранение. После самостоятельного вскрытия корпуса гарантия на нивелир пропадает.

Поверка нивелира что это и зачем необходимо проводить

Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.

Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:

1. Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
2. Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
3. Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
4. Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке

Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.
