Основные неисправности бензопил и их ремонт своими руками

Бензопила – достойная замена ручным пилам и топорам. Сегодня этот инструмент имеется почти в каждом домашнем хозяйстве — он незаменим при обустройстве приусадебного участка, строительстве и ремонтных работах. Интенсивная эксплуатация и неправильный уход за инструментом могут привести к преждевременному выходу его из строя. Однако владельцу бензопилы вовсе необязательно сразу обращаться в мастерскую – многие из неисправностей, которые могут случиться с ней в процессе эксплуатации, вполне реально устранить самостоятельно.

• 2 Запуск двигателя: проверяем свечи
• 3 Ремонт бензопил своими руками: система подачи топлива
• 4 Устранение проблем с глушителем
• 5 Ремонт цилиндро-поршневой группы (ЦПГ)
• 6 Проверка карбюратора и признаки необходимости его регулировки
• 7 Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы
• 8 Прочие неисправности бензопил
• 9 Ремонт бензопилы своими руками, видео

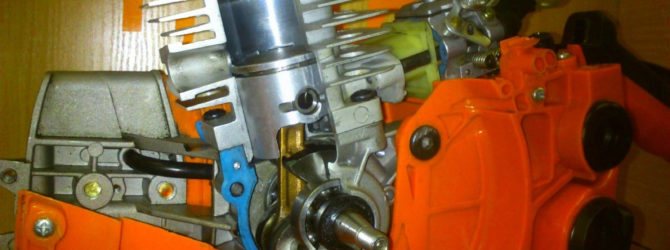

Конструкция бензопилы и общая классификация неисправностей

Основным условием для успешного ремонта является правильная диагностика. Поэтому чтобы определить, почему бензопила вышла из строя и, главное, как заставить ее снова работать, в первую очередь необходимо знать особенности ее конструкции.

Следует отметить, особой сложностью она не отличается, так как включает:

• двигатель (двухтактный бензиновый);
• функциональную часть (пильную шину и цепь);
• системы, которые обеспечивают совместную работу этих двух узлов (зажигание, фильтрация, смазка и т.д.), то есть инструмента в целом.



  Читайте также:  Бензиновая болгарка. Проходит там, где другие стоят!

С целью упрощения диагностики неисправностей их принято различать на две основные категории:

• неисправности двигателя;
• неисправности других узлов бензопилы.

Наиболее часто сбои возникают в системах двигателя, однако и остальные части инструмента вследствие интенсивной эксплуатации или неправильного ухода могут в любой момент выйти из строя. Как же определить, где именно случилась поломка? В этом нам поможет простая логика.

Если проблема в двигателе, он будет:

• не заводиться;
• глохнуть;
• неустойчиво работать;
• перегреваться;
• дымить;
• развивать недостаточную мощность.

Что до всех остальных неисправностей, как правило они проявляют себя при нормально работающем моторе.

Починка системы смазки цепи

Рассмотрим три основные неисправности:

• Подтекание масла. Следует проверить, герметично ли трубки присоединены к штуцерам насоса и нет ли на них трещин. Проблемные трубки заделывают герметиком или меняют.
• Недостаточное поступление масла. Скорее всего, забиты каналы подачи смазки.
• Возникновение трещин на корпусе маслонасоса. Необходима замена детали.

Вот как проводится диагностика системы смазки:

Запуск двигателя: проверяем свечи

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке топливной смеси. Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

Её состояние может сказать о многом:

• сухая свеча

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

• забрызганная топливом свеча

является результатом переизбытка топливной смеси, которая кроется либо в нарушении алгоритма запуска двигателя, либо в неправильной регулировке карбюратора;

• покрытая нагаром свеча

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.

Если свеча забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер.

Если разряд не происходит, свечу нужно заменить. В том случае, если и с новой свечой искра не появляется, значит проблема в соединении с высоковольтном проводе или же в нем самом.

Бензопила Forza 52 20

• Инструмент быстрого запуска.
• Прочный металлический корпус.
• Инерционный тормоз.

Технические характеристики:

• мощность мотора составляет 2,4 кВт;
• топливный бак имеет емкость 0,55 л;
• вес – 1,8 кг.

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

В качестве профилактики рекомендуется выполнять замену топливного фильтра не реже, чем 1 раз в 3 месяца.

1. Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

• засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
• сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
• нарушена целостность мембраны карбюратора (подлежит обязательной замене);
• засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).



Бензопила Forza 45 18

• Технология быстрого старта.
• Система инерционного тормоза.
• Гашение вибрации для более удобного использования.
• Прочный материал корпуса, который не разрушается при низких температурах.

Технические характеристики:

• мощность мотора составляет 3 л. с;
• шина имеет размер 4,5 м;
• объем топливного бака – 0,56 л;
• вес – 6,5 кг.

Устранение проблем с глушителем

Если на малых оборотах мотор бензопилы работает нормально, однако на высоких начинает глохнуть и дымить, проблема может скрываться в глушителе.

Для проверки качества его работы следует выполнить:

• демонтаж (с обязательным закрытием выпускного отверстия);
• разборку (если глушитель – разборный);
• очистку от нагара с помощью специальных моющих средств либо сухим методом;
• просушку (с помощью фена);
• обратную сборку и монтаж.

Сухую чистку без средств защиты органов дыхания выполнять не рекомендуется. Канцерогены, присутствующие в нагаре, будут выделяться в окружающую атмосферу в виде пыли, вдыхание которой крайне опасно для здоровья.

Чтобы предотвратить засор глушителя в процессе эксплуатации бензопилы, следует внимательно следить за составом топливной смеси и качеством её компонентов.

Применение Patriot PT 3816

Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.

Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.

Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.

Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.

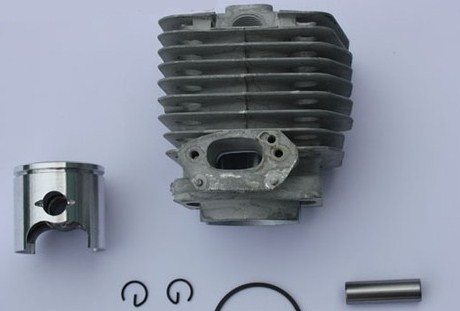

Ремонт цилиндро-поршневой группы (ЦПГ)

Если двигатель бензопилы не заводится либо не может развить нормальную мощность, вполне вероятно, что в цилиндре двигателя не возникает достаточное для сгорания топливной смеси давление. Причиной этому может служить износ элементов цилиндро-поршневой группы – поршня, колец, подшипников и пр. Для того чтобы оценить состояние этого узла, следует провести его визуальный осмотр, предварительно сняв глушитель.

Для более полной диагностики в свечное отверстии двухтактного двигателя бензопилы помещается компрессометр. С его помощью выполняется замер компрессии в двигателе. По результатам проверки можно судить о состоянии ЦПГ, однако точные факты можно получить только при полной разборке узла.

Если на поршне присутствуют сколы или царапины, очевидно, что его придется заменить. То же касается деформированных или сломанных поршневых колец – для нормальной работы двигателя они должны быть полностью исправны и чисты от нагара.

Как поменять поршневую на бензопиле Штиль 180

При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.

Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:

1. Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
2. Убирается боковая крышка.
3. При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
4. Далее, необходимо снять ведущую звездочку и стартер.
5. В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
6. Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
7. Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
8. Снять катушку зажигания и глушитель.

После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.

На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.

Вынимая поршень из цилиндра, необходимо запомнить, как он был расположен относительно цилиндра.

Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.

В случае, когда необходимо заменить только поршень, можно установить его на коленвал, после чего смонтировать стопорные кольца поршневого пальца, при этом расположив их таким образом, чтобы место разрыва стопорного кольца, было направлено вниз. Это необходимо для того, чтобы при работе двигателя исключить вероятность самопроизвольного выскакивания стопорного кольца (согласно инструкции производителя Штиль). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Работу по установке поршня в цилиндр, необходимо проводить с максимальной внимательностью, т. к. компрессионные кольца хрупкие и легко ломаются.

Картер устанавливается на двигатель, в качестве прокладки используется герметик, после чего монтируются четыре винта крепления и затягиваются крест — накрест. Далее, двигатель устанавливается на корпус бензопилы. Последующая сборка производится по обратному алгоритму разборки.

Проверка карбюратора и признаки необходимости его регулировки

Корректно работающий карбюратор гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.

О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:

1. Сильные вибрации или наличие повреждений защитного колпака.
2. Износ ЦПГ.
3. Засор карбюратора.
4. Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
5. Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.

Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.

Характеристики Patriot PT 3816 и её описание

В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см3, а длина шины в стандартной комплектации 16 дюймов (40 см).

Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.

Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.

При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.

Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.

Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.

Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.

Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Регулировка карбюратора выполняется в два этапа:

1. Базовый (проводится при выключенном двигателе).
2. Финишный (проводится при работающем, предварительно прогретом двигателе).

Для базовой регулировки необходимо завернуть винты H и L до упора и вывернуть обратно на 1,5 оборота. Финишная регулировка требует, чтобы двигатель был прогрет на протяжении 5-10 минут на малых оборотах.

Финишная калибровка выполняется путём выворачивания винта холостого хода до достижения минимальных оборотов двигателя (его работа при этом должна быть устойчивой, а цепь – неподвижной). Если двигатель на холостом ходу останавливается, винт необходимо вернуть назад, а в том случае, если пильная цепь все же приводится в движение, следует продолжить выворачивание против часовой стрелки.

Проверка калибровки выполняется путем теста:

1. Ускорения (при плавном нажатии на акселератор двигатель должен быстро набрать обороты до максимального показателя).
2. Максимального числа оборотов (при наличии перебоев в зажигании винт H следует немного ослабить).
3. Работы на холостом ходу (цепь не должна двигаться, а двигатель должен набирать обороты максимально быстро).

Если владелец бензопилы не знаком с устройством карбюратора и не располагает необходимым для проведения его калибровки инструментом, следует обратиться к специалисту. Карбюратор – очень сложный узел, поэтому любое неправильное действие может привести к необратимым последствиям, например полному выходу из строя двигателя.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Бензопила «Calm 180»: неисправности и ремонт, инструкция по эксплуатации

Бензопила «Stil MS 180» относится к классу переносных устройств. В этом случае двигатель имеет модель 1400 Вт. Объем двигателя составляет 31 куб. видеть. На холостом ходу пила способна производить более 2 тысяч оборотов. Цепь рассчитана на длину ровно 350 мм. Существует антивибрационная система.

В целом, пила хорошо зарекомендовала себя на рынке, однако она все еще приносит определенные неприятности владельцам. В таких случаях пользователь должен иметь возможность самостоятельно проверять устройство и принимать корректирующие меры. Однако сначала вы должны рассмотреть наиболее распространенные причины сбоев.

Прочие неисправности бензопил

Если диагностика показала, что с двигателем и его системами все в порядке, значит причину неисправности следует искать в других узлах бензопилы. Наиболее часто встречаются такие проблемы, как:

• выход из строя стартера;
• неправильная работа системы смазки;
• некорректная работа тормоза цепи;
• износ пильной цепи и т.д.



Если причина выхода инструмента из строя не видна невооруженным глазом, как и в случае с двигателем, необходимо выполнить тщательную диагностику неисправностей и устранить их в соответствии с рекомендациями производителя и правилами техники безопасности.

Какие карбюраторы используются на китайских бензопилах

Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.

Сегодня в продаже большое предложение китайских карбюраторов для бензопил.

Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.

Другие имеют фирменные наименования известных брендов.

Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.

Регулировка тормоза цепи

Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.

Работа тормоза цепи восстанавливается при помощи механической чистки

Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.

Разборка бензопилы – важный процесс, позволяющий провести её полную очистку от пыли и грязи, выполнить ремонт отдельных её узлов и механизмов, расконсервировать данный электроинструмент после зимовки и т.д.

Полная разборка и сборка потребуют от вас знаний, умений, а главное, внимания к мелочам и деталям, поскольку после того, как вы бензопилу разобрали, её необходимо собрать так, чтобы не оказалось никаких лишних винтиков и болтов.
