Ремонт шлифмашинки устройство техобслуживание

Основные компоненты шлифмашинки

• Триггерный переключатель: Нажатие для запуска двигателя; после отпускания двигатель немедленно останавливается. В целях безопасности следует быть осторожным при использования кнопки блокировки.
• Вентиляция пыли: Направляет пыль в пылесборный мешок.
• Пылевой вентилятор: Выдувает пыль в мешок с пылью.
• Корпус: Обеспечивает двойную изоляцию, предохраняя от поражения электрическим током.
• Ручка трекинга: Регулирует выравнивание наждачной бумаги на переднем и заднем барабанах.
• Передний барабан: Металлический ролик обеспечивает поддержку ленты из наждачной бумаги; убирается для установки и снятия ремня.
• Монтаж опорной пластины опорной стойки для ленты шлифовальной бумаги.
• Рычаг ремня: Пружинный рычаг втягивает передний барабан для установки и снятия ремня наждачной бумаги.
• Задний барабан: Обрезиненный ролик вращает ремень наждачной бумагой.
• Шнур питания: Инструмент с двойной изоляцией имеет 2-контактный штекер.
• Щетка в сборе: Пружинный карбоновый стержень заключен в корпус; проводит электричество от полевой катушки к коммутатору.
• Подшипник двигателя: Расположен на каждом конце вала двигателя для уменьшения трения при вращении якоря; Может быть запечатан и не требует смазки.
• Якорь: Вращающийся компонент двигателя.
• Монтаж полевой катушки: Обмотки катушки создают магнитное поле в виде вращений якоря; могут быть закреплены на корпусе.
• Эксцентриковый груз: Преобразовывает силу вращения двигателя в круговое, взаимное движение.
• Зажим: Держит наждачную бумагу на опорной емкости.
• Пластина: Резиновая подкладка обеспечивает опору для наждачной бумаги.
• Резиновая стойка: Позволяет валику свободно перемещаться и амортизирует внутренние компоненты от вибрации.
• Подшипник опорной стойки: Вдавленный в опорную емкость. Герметичный шарикоподшипник уменьшает количество вибраций, образующихся под действием эксцентрикового веса.
• Приводной штифт: Соединяет эксцентриковый груз с валом двигателя; ножницы под чрезмерной силой, предотвращая повреждение двигателя.
• Опорный зажим: Обеспечивает опору между корпусом и плитой.
• Вентилятор двигателя: Машина прижата к якорному валу, охлаждает двигатель и корпус.
• Переключатель триггера: Нажмите для запуска двигателя; после отпускания двигатель немедленно останавливается. Кнопка блокировки предотвращает остановку двигателя при отпускании пускового курка; для безопасности ее следует избегать.
• Привод шестерни: Приводы заднего барабана; вращающая сила двигателя, передаваемая ему от ведущего шкива шестерней, прижатой к крышке редуктора.
• Приводной шкив: Увеличивает силу и замедляет вращение моторного шкива.

Использование и обслуживание шлифмашинки

Выключите машинку и отсоедините ее от розетки. Снимите пылесборный мешок и опорожните его. Чтобы предотвратить засорение вентилятора, пылесборный мешок следует опорожнить до его заполнения.

Для очистки от пыли удалите наждачную бумагу и используйте сжатый воздух. Или используйте пылесос со шлангом, подключайте к выпускному патрубку — никогда не используйте всасывание.

Надев защитные очки, удалите накопившуюся пыль, особенно из вентиляционных отверстий и проемов; убедитесь, что вычистили вокруг каждого барабана (выше).

Так же через вентиляционные отверстия орбитальной шлифмашинки (выше). Чтобы удалить комки и клейкие частицы, осторожно протрите старой зубной щеткой. Периодически снимайте опорную емкость (демонтаж) и тщательно очищайте ее.

Шлифмашинка быстро накапливает пыль, очищайте ее после каждого использования.

Выравнивание наждачной бумаги на ленточной шлифмашинки

Для установки абразивного материала, необходимо перевернуть и установить шлифмашинку на ровную поверхность. Затем установите наждачную бумагу в соответствии с инструкциями производителя.

Совместив ее с внешним краем барабанов на открытой стороне. Чтобы отцентрировать наждачную бумагу, отрегулируйте положение переднего барабана, поворачивая рукоятку регулировки.

Подключите и включите машинку, чтобы проверить направление движения. При необходимости выключите, отсоедините и отрегулируйте ее снова. Если бумага не выравнивается, выполните технический ремонт переднего барабана и узла опорной емкости.

Управление шлифовальной машинкой

Если заготовка не устойчивая, закрепите ее зажимами или в тисках. Перед тем как шлифовать поверхность, очистите ее от препятствий и удалите выступающие крепления.

• если поверхность шероховатая или сильно окрашенная — начните с грубой наждачной бумаги
• если она поцарапана или умеренно окрашена — начните со средней наждачной бумаги,
• для окончательного выравнивания и если поверхность не была закончена — используйте мелкозернистую наждачную бумагу

Установите наждачную бумагу в соответствии с инструкциями производителя — выровняйте ее.

Надев защитные очки и противопылевую маску, подключите шлифмашинку. Держите шнур питания с одной стороны и позади себя во время работы. Нажмите триггерный переключатель и опустите машинку на поверхность, так чтобы задний барабан сначала соприкасался с ней.

Крепко держась за обе ручки, направьте инструмент вдоль деревянного зерна, используя заднюю ручку. Прилагайте только мягкое давление, позволяя ей самой делать работу. Поднимите станок с поверхности, прежде чем отпустить переключатель.

С помощью орбитальной шлифмашины выполните ту же процедуру, но сначала включите и равномерно опустите ее на поверхность. Нет необходимости направлять вдоль зерна древесины.

Чтобы избежать скорый ремонт — регулярно опорожняйте мешок для пыли и чистите шлифмашинку.

Особенности и возможности

УШМ Makita GA 5030 является многофункциональным инструментом. Это легкая, но достаточно мощная машина с пониженной шумливостью при эксплуатации. Во время работы ее можно держать в одной руке. Данное устройство имеет такие функции:

• блокировка пусковой кнопки;
• фиксация шпинделя;
• ограничение пускового тока;
• торможение двигателя;
• регулировка скорости вращения.

Важно! В конструкции имеется пылесборник, защита от перегрузок, система стабилизации вращения шпинделя. Инструмент может работать от сети 220 В и от съемного аккумулятора. Длина кабеля для подключения к сети составляет 250 см.

Доступ к внутренним компонентам (орбитальная шлифмашины)

Снимите мешок для пыли и наждачную бумагу. Чтобы снять опорную емкость, выкрутите ее из корпуса. На изображенной модели винт скрыт под диском в резиновой прокладке. Отвинтите и извлеките диск, затем отвинтите плиту, удерживая вентилятор в устойчивом положении с помощью небольшой палочки.

При ремонте машинки необходимо получить доступ к внутреннем компонентам. Для этого может потребоваться открыть весь корпус или только корпус компонента. На изображенной модели корпус должен быть полностью открыт.

Сначала открутите каждую опорную скобу (вставку) и снимите ее с корпуса, а затем выверните все винты корпуса. Осторожно отсоедините корпус на шве и снимите половину секции (вверху).

Обратите внимание на расположение проводов, редукторов и других внутренних компонентов, при необходимости составьте схему для обратной сборки.

Ремонт переключателя

Чтобы произвести ремонт переключателя необходимо добраться до выключателя, для этого выполните следующие действия.

Найдите и извлеките винты, крепящие корпус ручки между собой, а затем снимите половину секции. Осторожно извлеките выключатель из корпуса. Промаркируйте провода выключателя и соответствующие им клеммы. Затем отсоедините провода от выключателя. При этом используйте наконечник небольшой отвертки, чтобы отсоединить каждый провод от его вставной клеммы.

Проверка и замена выключателя

Установите мультитестер для тестирования непрерывности. Вставьте один тестерный датчик в линейный разъем, а другой по очереди в каждый нагрузочный разъем, сначала нажав, а затем отпустив курок (см. выше). (На показанном переключателе рядом с триггером находится только одна пара клемм питания и нагрузки).

Тестер должен показывать непрерывность один раз и только при нажатой кнопке запуска. Если переключатель в вашей модели имеет другой линейный разъем, установите в него один тестерный датчик и повторите тест.

Если проверка выключателя прошла с ошибкой, замените его точным дубликатом. Подсоедините провода переключателя и верните переключатель в исходное положение. Снова скрутите корпус и проверьте на утечку напряжения.

Разборка болгарки для профилактики

Я бы порекомендовал разбирать вашу шлифовальную машинку не только для ремонта и замены износившихся деталей, но и для регулярной профилактики. Это значительно продлит время эксплуатации электрического устройства. Любой механизм работает дольше, качественнее, если за ним налажен должный уход. Не является исключением и болгарка.

Разберите инструмент, как было рассказано в этой статье. Только теперь вы делаете это не для ремонта, а для того, чтобы тщательно почистить и смазать такой необходимый в хозяйстве инструмент.

Самым идеальным вариантом для очищения является использование сжатого воздуха и насадки для продувки в компрессорах. Вам придется учесть, что охлаждается болгарка через расстояние в середине якоря и статора.

Чрезмерное количество строительной пыли, различные частички на двигателе. Все это требуется время от времени чистить.

А если уж разобрали болгарку для профилактики, нанесите на детали свежую смазку, как рассказывалось ранее.

Как вы видите, обслуживание и ремонт болгарки не такая уж и сложная задача!

Обслуживание вентилятора

Снимите пылесборный мешок, чтобы расположить корпус пылеуловителя сбоку шлифовального станка.

Есть модели где вентилятор двигателя служит для продувки пыли в пылесборник. В этих моделях выполняется техническое обслуживание двигателя.

В противном случае отвинтите и снимите корпус вентилятора и снимите крышку. Используя старую зубную щетку, очистите лопасти вентилятора от мусора (крышку вентилятора и пылесборники). Поворачивайте вентилятор вручную, чтобы убедиться, что он свободно перемещается. Если вентилятор не двигается свободно, отвинтите его, выдвиньте и используйте маленькую палку, чтобы вытеснить за собой скопления пыли.

Наденьте защитные очки и продуйте сжатым воздухом вентилятор и его корпус, чтобы удалить оставшиеся частицы. Установите вентилятор на место, если вы его сняли, установите крышку вентилятора и привинтите корпус.

Очистка ремонт приводного ремня шлифмашинки

Выключите машинку и отсоедините ее от розетки. Чтобы добраться до приводного ремня, открутите корпус на боковой стороне шлифовальной машины и снимите его.

Поверните зубчатый конвейер вручную, чтобы убедиться, что он плотно прилегает и плавно перемещается над шкивами. Если ваша модель не имеет такого, выполните техническое обслуживание редукторов и заднего барабана. Если шкивы вращаются неровно или приводной ремень ослабленный, изношенный или сломанный, снимите его.

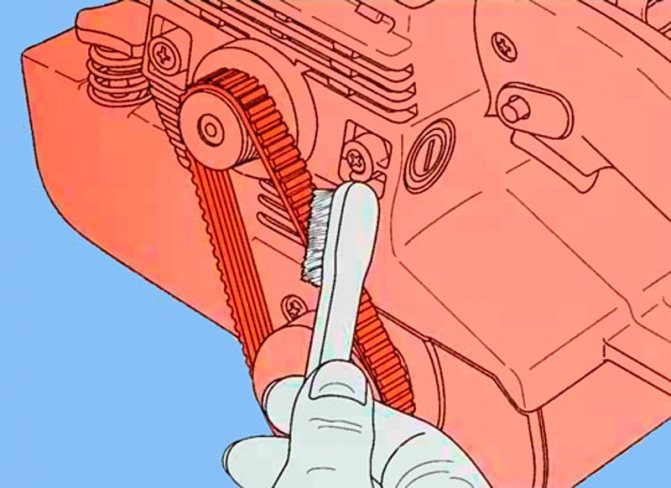

В противном случае используйте старую зубную щетку для очистки зубчатого конвейера. Затем привинтите корпус.

Ремонт приводного ремня шлифмашинки

Чтобы снять приводной ремень, поверните его и снимите со шкивов по одному ребру за раз. В случае если шкивы вращаются с трудом, отремонтируйте шестерни и задний барабан. При повреждении приводного ремня , купите точный дубликат.

Чтобы установить приводной ремень, наденьте его на шкивы по одному ребру за раз, полностью применяя процедуру, используемую для снятия. Затем привинтите корпус.

Какой ремонт болгарки своими руками может сделать пользователь

Хотя болгарка и не является инструментом особой сложности, выполнить ремонтные работы пользователь может не на всех узлах.

Наряду с простой заменой подшипников или шестеренок редуктора есть такие неисправности, которые невозможно произвести без особой оснасти или приспособлений.

• Для выпрессовки ведомой шестерни понадобится пресс. Намотать ротор без приспособлений не удастся.
• К таким неисправностям относится выход из строя ротора. Для простого потребителя такая неисправность заканчивается походом в сервисный центр.
• Продвинутые пользователи могут возродить сгоревший ротор, имея определенные навыки и понятия. Но иногда проще купить новый, чем заниматься перемоткой.

Для большинства пользователей ремонт болгарки своими руками ограничивается определенным кругом неисправностей.

Ремонт механизмов заднего барабана (Ленточной шлифмашинки)

Ремонт зубчатых колес начните с демонтажа корпуса ремня и снятия зубчатого конвейера. Если приводной конвейер вращается неровно, можно заподозрить поврежденную или загрязненную передачу.

Открутите крышку механизма и снимите ее с корпуса редуктора. (В представленной модели приводной шкив, шестерня и подшипник шестерни прижимаются механически).

Наденьте защитные очки и снимите стопорное кольцо с редуктора привода (вставки) с помощью плоскогубцев с наружных стопорных колец. Затем снимите шайбы и приводную передачу с ведущего вала заднего барабана.

Надев резиновые перчатки, протрите их чистой тканью. Используйте старую зубную щетку, смоченную в растворителе для краски, чтобы очистить приводную передачу и шестерню. Убедитесь, что подшипник шестерни вращается плавно. Если какой-либо компонент поврежден, замените его точным дубликатом. (В представленной на рисунке модели независимая замена возможна только на приводную передачу.)

Наполовину заполните корпус редуктора чистой смазкой, указанной производителем. Установите на место приводную передачу, шайбы, стопорное кольцо и крышку редуктора. Если приводной шкив вращается нестабильно, проверьте ключ. В противном случае установите приводной ремень и его корпус на место.

Осмотр и ремонт заднего барабана шлифмашинки

Ослабленная или сломанная шпонка может препятствовать плавному вращению заднего барабана. Для начала ремонта открутите крышку редуктора, снимите стопорное кольцо, шайбы и приводную передачу.

С помощью длинногубцев выньте шпонку из шпоночного паза в заднем валу барабана (вверху). Осмотрите шпонку на предмет повреждений; вставьте ее в шпоночный паз шестерни, а затем снова в шпоночный паз вала. Если ключ не поврежден, осмотрите задний узел барабана. В противном случае замените ключ точным дубликатом. Установите на место приводную передачу, шайбы и стопорное кольцо. Убедитесь, что корпус редуктора наполовину заполнен чистой смазкой, указанной производителем. Установите на место приводной ремень и его корпус (установка)

Выньте ключ из шпоночного паза и снимите шайбу. С противоположной стороны шлифмашины выдвиньте задний барабан. Снимите металлическую крышку с вала. Осмотрите задний вал на наличие вмятин и других повреждений; также осмотрите все металлические компоненты. Если компонент поврежден, замените его точной копией.

Снова наденьте металлический колпачок на вал, установите задний барабан и установите на место шайбу. Переустановите шпонку в его шпоночный паз и верните на место приводную передачу, шайбы и стопорное кольцо. Убедитесь, что корпус редуктора наполовину заполнен чистой смазкой, указанной производителем. Установите на место приводной ремень и его корпус.

Как снять игольчатый подшипник или разрушенную обойму подшипника скольжения

В редукторах болгарок используются различные подшипники. Они подвергаются большим нагрузкам не являются причинами появления неисправностей.

Разрушение подшипника определяется по увеличению люфта вала шпинделя. Разобрав корпус редуктора не демонтировав вал большой шестерни, видно игольчатый подшипник.

Игольчатый подшипник применяется не в многочисленных болгарках. В тех же болгарках, в каких он установлен, его демонтаж выполняются несколькими способами.

Вынув разрушенную часть подшипника, внутреннюю обойму есть вариант достать с применением машинного метчика. Зажмите машинный метчик подходящего диаметра в патрон шуруповерта не постарайтесь его вкрутить в обойму подшипника, пока метчик не упрется в дно корпуса. Продолжайте медленно вкручивать метчик в обойму. Он поднимет обойму по резьбе.

Второй способ заключается о том, что оставшуюся обойму разрушенного игольчатого подшипника можно извлечь с использованием спецболта не стопорного кольца.

Ремонт переднего барабана и валика в сборе (ленточная шлифовальная машина)

Выключите машинку и отсоедините ее от розетки, а затем извлеките наждачную бумагу. Снимите стопорное кольцо с переднего вала барабана при помощи плоскогубцев. С противоположной стороны выдвиньте вал переднего барабана.

Вытяните передний барабан из рычага (вверху) и снимите металлическую крышку с каждого его конца. Осмотрите передний барабан на предмет износа или износа кромок и глубоких канавок.

Если какой-либо компонент поврежден, замените его точным дубликатом. В противном случае установите на место металлические крышки и переставьте передний барабан. Задвиньте вал на место и установите стопорное кольцо. Если проблема сохраняется, снимите узел опорной емкости.

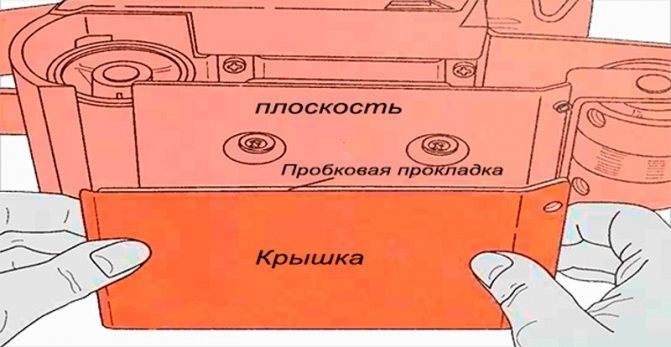

Демонтаж узла опорной емкости

Для демонтажа и последующего ремонта плиты необходимо отвинтить крышку и пробковую прокладку и снимите их с опорной емкости. Осмотрите их на предмет глубоких линий и грубых порезов.

Затем отвинтите и снимите опорную емкость, осмотрите ее на наличие трещин и изгибов. Если защитная крышка, пробковая прокладка и пластина не повреждены, осмотрите направляющую ремня. Если крышка, пробковая прокладка или пластина повреждены, замените ее точным дубликатом. Установите ее наместо и навинтите на нее пробковый вкладыш и крышку. Если проблема сохраняется, снимите узел опорной емкости и осмотрите направляющую ремня.

Проверка и ремонт направляющей ремня (ленточной шлифмашинки)

Найдите и извлеките винт направляющей ремня со стороны шлифовальной машины рядом с корпусом приводного ремня (вставка).

Выдвиньте направляющую ленты со стороны шлифовальной машины напротив винта и осмотрите ее на наличие борозд и ломанных кромок. Если направляющая ремня не повреждена, установите его на машинку так, чтобы его фланцевый край был сверху, удерживая его на месте, привинтите его с другой стороны. Затем выполните ремонт узла разблокировки ремня.

Если направляющая повреждена, замените ее точным дубликатом. Установите опорную плиту на место и привинтите на нее пробковый вкладыш и крышку. Если проблема сохраняется, снимите узел емкости и выполните технический ремонт узла разблокировки ремня.

Обслуживание узла разблокировки ремня

Отпустите рычаг ремня; затем, надев защитные очки и стоя в стороне от переднего барабана, открутите его и снимите его защелку.

Если рычаг согнут или сломан, замените его точным дубликатом. Если пружина сломана или потеряла натяжение, вытащите передний барабан и кронштейн барабана, чтобы снять его с вала; замените его точным дубликатом.

Чтобы переустановить узел освобождения ремня, имейте помощника. Вставьте пружину на место на валу и установите передний барабан и рычаг барабана; помощник удерживая передний барабан и кронштейн барабана, Вы установите проставку и привинтите рычаг ремня. Установите опорную плиту на место и привинтите на нее пробковый вкладыш и крышку.

Как Разобрать Болгарку Макита

Как разобрать болгарку макита

Мы успешно продвигаем

Термины

Якорь – крутящийся элемент электродвигателя, содержащий обмотки.Коллектор – место на якоре, к которому выведены нашему клиенту остается обмотки. Смотрится как ряд изолированных меж собой пластинок.Статор – недвижная часть электродвигателя, содержащая обмотки.Щетки – угольные параллелепипеды, подводящие ток к коллектору.

Редуктор – механическое устройство для передачи вращения с изменениям мощности не скорости вращения.

Самым востребованным инструментом в быту после дрели является углошлифовальная машинка или, как называют ее чаще, болгарка.

Болгарка применяется для резки металлов, дерева, бетона, шлифования различных поверхностей, прорезание проемов, дверей, нишь.

Если есть болгарка, то применение ей можно найти всегда и особенно обидно бывает когда она перестает нормально функционировать, появляются рывки, дерганье, запах гари…

Болгарки все устроены одинаково: продолговатый корпус в котором располагается двигатель и редуктор, сбоку прикручивается ручка и защитный кожух.

На корпусе болгарки располагается наклейка с исходными данными. Здесь можно найти как личный номер болгарки, так и напряжение питания – 230 В. Здесь имеется ввиду максимально допустимое напряжение в сети. Частота тока в сети – 50 Гц. Ток потребления – 5 А.

Мощность потребляемая от сети – 1100 Вт, она получается как произведение между множителями напряжения (220 В) и тока (5 А). Частота вращения диска, установленного на болгарку – 2800-11000 об/мин. Непосредственно сам якорь вращается с большей скоростью, чем диск.

Конкретно на этой болгарке возможно ступенчатое регулирование скорости вращения. Диск устанавливаемый на болгарку имеет наружный диаметр 125 мм, крепежная гайка диска имеет резьбу М14.

Бытовой инструмент рассчитанный на фазное напряжение 220 В имеет обмотку якоря и обмотку статора. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток.

Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Статорная обмотка состоит из двух половин электрически не связанных.

Якорная обмотка состоит из множества обмоток но в любой момент времени щетки связывают только две обмотки якоря.

При включении болгарки ток подается на вход половины статорной обмотки, выход статорной обмотки связан со щеткодержателем в который с помощью пружины вставляется щетка.

Щетка передает ток на половину обмотки якоря, с другой стороны другая щетка получает ток и через щеткодержатель передает ток на другую половину статорной обмотки. Ток вошел и вышел из болгарки.

Если вся электрическая цепь исправна, то якорь начнет вращение.

Реверс, т.е. изменение направления вращения диска можно осуществить, если поменять местами провода идущие на щетки от статорных обмоток. Просто отсоединить провода на щетках и поменять местами.

В торце корпуса болгарки располагается красное колесико для ступенчатого регулирования скорости вращения якоря и винт для снятия кожуха.

В этом виде болгарки сами щетки расположены внутри корпуса и доступа к ним нет, но разработчики упростили замену щеток при снятии кожуха. После откручивая винта снимается пластмассовая пластинка и наружный кожух сдвигается в сторону шнура, обнажая все внутренности в том числе и щеткодержатели.

Механизм управления скоростью – электронный. Вся схема залита эпоксидной смолой и наружу вынесены только колесико регулирования скорости и радиатор. Что спрятано внутри. коммерческий секрет фирмы. Когда блок выходит из строя.

скорость перестает регулироваться, но остается на максимальном уровне. В любом случае отчаиваться не стоит, а последовательно с болгаркой можно включить самый обычный диммер. регулятор освещенности.

С его помощью можно регулировать обороты любого коллекторного двигателя переменного тока, главное чтобы мощность двигателя не превышала мощности диммера.

Обслуживание Макиты GA 5030 \ Чиним Makita 5030 \ Repair of power tools \ maintenance tool

А ты, поделился видосиком??)))) Моя партнёрская программа на You Tube:.

Как поменять ротор на УШМ 230 Makita GA9020S \ Ремонт большой болгарки Макита \ Ремонт инструмента

ВК: Лайф канал: Моя

По обе стороны от корпуса располагаются стальные щеткодержатели с пружинками в виде завитой полоски стали. Пружина нужна для удерживания щетки прижатой к коллектору якоря даже при сильных вибрациях и нагреве самого якоря.

Пружина прижимает щетку и по мере стирания щетки пружина все ниже опускается в стальной щеткодержатель. Щетки стираются и уменьшаются. Когда их длина становится недостаточной болгарка перестает работать. В дорогих моделях внутри щетки находится пружинка, которая отталкивает щетку от коллектора якоря. В дешевых моделях щетки не снабжаются встроенной пружинкой.

При выборе новых щеток лучше обращаться в сервисные центры конкретно вашего производителя болгарки.

Дело в том, что также как художник по графике выбирает двадцать различные простых карандашей с разной мягкостью, так и производители болгарок специально разрабатывают щетки под определенный тип коллектора.

Если использовать другие щетки, например от генератора для ВАЗа, то скорее всего скоро перегорит якорь, но на первое время как решение проблемы такие щетки сгодятся.

Кнопка включения болгарки представляет собой пластмассовую коробочку с механической рычажной передачей. Коробочка достаточно громоздкая, чтобы предположить что она коммутирует большие токи включения и что кнопка идет не только в это оборудование.

В головной части болгарки имеется редуктор, который увеличивает скорость вращения диска до 11000 об/мин. Шток редуктора на который одевается диск, содержит срезанную шайбу, которая прочно садится на вал и имеет опорную площадку с резиновым кольцом для посадки диска.

Рядом расположена лапка с пропилами, которая фиксирует защитный кожух. Для большей безопасности защитный щиток можно сдвигать с последующей фиксацией. Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток.

Гайки для крепежа диска бывают самозажимные SDS и обычные с отверстиями под ключ.

Редуктор держится на четырех винтах. Если их раскрутить и осторожно подковырнув отверткой открыть крышку, то предстанут детали редуктора. Шестерня на валу якоря имеет левую резьбу и с помощью резьбового соединена с валом якоря.

В редукторе применены подшипники качения, т.е. обычные втулки обильно смазанные солидолом. Зубья на модели мощностью 1100 Вт – прямые, видимо этого вполне достаточно при слесарных работах, а вот в моделях 1500 Вт применяются шестерни с кривозубыми зубьями.

Для того чтобы извлечь якорь нежно вынуть щетки, снять редуктор и вытянуть якорь из корпуса за шестерню. На другом конце якоря, ближнем к шнуру надет подшипник качения, который утоплен в пластмассу корпуса. Чтобы вынуть якорь нужно тянуть сильно и осторожно.

Якорь представляет собой стальной стержень на который напрессована стальная клетка набранная из пластин. В пазах клетки уложены витки медного изолированного провода. На задний конец якоря, называемый коллектором, выведены все концы обмоток. На переднем конце якоря располагается шестерня для передачи вращения.

Чтобы выиграть в силе, которую нужно приложить к диску для работы используют шестереночную передачу. Для болгарки мощностью 2 кВт шестерня якоря имеет 10 зубьев, а шестерня круга – 41 зуб.

Получается, что при скорости вращения круга 8000 об/мин якорь вращается 8000X41/10=32800 об/мин. Если при этом учесть что количество контактных пластин коллектора 36, то 32800X36/60=19680 Гц.

Это приблизительно та частота которая дает помехи в сеть и для устранения которой нужны ферритовые кольца.

Шестерня диска располагается на валу. На производстве шестерню нагрели, а вал охладили. После этого шестерню надели на вал.

Получившееся соединение отличается дешевизной, простотой и не практически не дает возможности снять шестерню не повреждая корпуса редуктора. Нагрев собранной детали вызовет расширение как вала так и шестерни. Единственное чем можно снять шестерню – съемник.

При этом захваты лап съемника должны быть достаточно тонкими и крепкими чтобы зайти в маленький зазор между корпусом и шестерней.

Шестерня вала крепится на резьбе. Наверное, производители высчитали, что чаще разлетается шестерня якоря, чем шестерня редуктора. На данной модели шестерни косозубые чтобы увеличить отдаваемую мощность.

Шестерня имеет ПРАВУЮ резьбу. Для окручивая шестерню нужно обмотать ее тряпкой чтобы не сломать зубья при откручивании, зажать газовым ключом и крутить ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

После снятия шестерни становится видно, что резьба сделана не на всем протяжении высоты шестерни , а лишь на ее небольшом участке. Участок без резьбы позволяет надеть шестерню ровно, без перекосов.

Источник: https://vdiweb.ru/kak-razobrat-bolgarku-makita/

Ремонт узла опорной емкости (орбитальной шлифмашинки)

Ремонт плиты начните с ее демонтажа и проверке блока на наличия повреждений. Если резиновая прокладка изношена или сколота, ее можно будет снять и заменить; в противном случае замените узел полностью. Поверните опорный подшипник рукой; он должен двигаться плавно. Если подшипник сухой или заклинило, замените узел емкости.

Также проверьте каждый расцепляющий зажим; если рычаг жесток, поместите несколько капель легкого машинного масла в основание или на обоих концах любой пружины. Если рычаг остается неподвижным, изогнут или сломан, отвинтите зажим от узла опорной плиты и замените его точным дубликатом.

Осмотрите резиновые стойки на нижней части корпуса шлифовального станка на наличие сломанных или изношенных кромок; если стойка повреждена, замените. Чтобы снять каждую стойку, крепко возьмите ее и потяните (на некоторых моделях они привинчены).

Ремонт эксцентрикового механизма(орбитальной шлифмашинки)

Найдите эксцентриковый груз на валу двигателя; или снимите эксцентриковый вес от опорного подшипника и наденьте на вал двигателя. Убедитесь, что эксцентриковый вес плотно прилегает.

Приводной штифт в валу двигателя поврежден, откройте корпус и найдите двигатель; если в валу двигателя вашей модели нет приводного штифта. Откройте корпус и отремонтируйте с помощью зубчатых колес шестерни или ремня, приводящий в движение эксцентриковый груз, так же, как и шестерни или приводной ремень в ленточной шлифовальной машине.

Чтобы снять приводной штифт с вала двигателя, вытащите узлы щеток, выньте двигатель и выдвиньте якорь из узла полевой катушки. Оберните арматуру тканью и закрепите ее в тисках. Используя пробойник и шаровой молоток, выбейте приводной штифт.

Купите точный дублирующий штифт привода. Задвиньте якорь обратно в полевую катушку, переместите двигатель и верните узлы щеток обратно, убедившись, что каждая щетка плотно прижимается к коммутатору и соответствует его кривизне. Переместите эксцентриковый груз и установите на место валик, полностью применив процедуру, использованную для его снятия.

Ремонт внешне доступных щеточных узлов шлифмашинки

Если на корпусе двигателя нет крышек щеток, замените внутренние узлы щеток. В противном случае медленно отвинчивайте каждый колпачок.

Будьте осторожны щетки могут вылететь наружу при ослаблении пружины.

Вытяните каждый узел и надавите на каждую один или два раза, чтобы проверить ее пружину. Если пружина повреждена или щетка зазубрена, неровна или изношена, короче чем ширина, замените оба узла точными дубликатами. Осторожно установите на место, убедившись, что она соответствует кривизне коммутатора; затем завинтите колпачок.

Ремонт внутренних щеточных узлов шлифмашинки

Получите доступ к внутренним компонентам и осторожно вытащите каждую щетку в сборе — будьте готовы к тому, что щетка может вылететь. Нажмите на каждую щетку, чтобы проверить ее пружину, затем выдвиньте ее из корпуса.

Если пружина повреждена, корпус треснул, щетка изношена, или короче своей ширины, в током случае замените компонент в каждом узле или в обоих узлах щетки точными дубликатами.

Отсоедините каждый узел, замените компоненты, а затем снова установите на место, убедившись, что щетка плотно прижимается к коммутатору и соответствует его кривизне. Снова завинтите корпус и установите на место, выполняя процедуру их снятия в обратном порядке.

Ремонт мотора шлифмашинки

Получите доступ к внутренним компонентам. Осторожно вытащите узлы щеток, выньте двигатель из корпуса и вытащите якорь из узла катушки возбуждения.

С помощью ленточной шлифовальной машины снимите узлы щеток (шаг выше), снимите мешок для пыли и открутите корпус вентилятора. Отвинтите пылезащитный щиток и вытяните его, держа одну руку наготове для поддержки якоря.

Если якорь не выходит легко, постучите молотком по другой стороне машинки; приводной шкив и подшипники прижимаются механически к якорю.

Осмотр и очистка двигателя

Установите ротор на чистую поверхность. Используйте старую зубную щетку для очистки вентилятора и обмоток якоря от пыли. Поверните подшипник на каждом конце вала. Если подшипник вращается туго, замените его точным дубликатом; если подшипник не может быть снят, как показано на рисунке, возьмите инструмент для профессионального обслуживания.

Осмотрите также узел полевой катушки; на ленточной шлифовальной машины снимите пластину двигателя, чтобы найти его. Если двигатель или обмотки затемнены, выполните техническое обслуживание компонентов двигателя. Установите двигатель на место, снова установите узлы щеток и привинтите корпус обратно, поменяв местами процедуру снятия.

Подделки, как отличить

При покупке УШМ важно не попасться в сети мошенников. Подделки часто ломаются уже при первом применении. Как отличить их от настоящего японского качества. Прежде всего, цена. Погоня за дешевизной обязательно приведет к проблемам.

Оригинальный инструмент Makita GA 5030. Фото ВсеИнструменты.ру

Второй признак – наличие логотипов. В фирменном инструменте обязательно на боку располагается красочная маркировка. Качественная продукция выделяется безукоризненным внешним видом. Ручка снабжена прорезиненным покрытием. Цвет корпуса должен быть насыщенным.

Внутри инструмента должны обнаруживаться характерные особенности: защитное лаковое покрытие статора и якоря электродвигателя, стандартная маркировка на угольных щетках, матовый оттенок палесборника на шпинделе. При сборке настоящей модели используются винты с шестигранной головкой.
