После появления первых признаков поломки стартера, нужно срочно провести его полную диагностику. А как самостоятельно проверить стартер? – Проще некуда, в этой процедуре самое сложное – снять его с автомобиля.

Я вам докажу в этой статье, что проверить снятый стартер сможет любой владелец автомобиля, даже простым аккумулятором. И покажу, как это правильно сделать.

Реклама:

Как проверить стартер аккумулятором

Для начала напомним, что стартер системы зажигания автомобиля является электротехническим устройством, и все случающиеся у него неисправности могут быть соответственно электрическими или механическими.

Несмотря на разницу в размерах, формах все автомобильные стартеры обладают схожей конструкцией, имеют одни и те же неисправности.

О том, что эта деталь вышла из строя, говорят следующие факторы:

1. Двигатель машины не заводится, стартер крутится, однако сил у него для запуска агрегата не хватает.
2. Запуск авто происходит после многократных поворотов ключа в замке зажигания.
3. Вращение стартера осуществляется с трудом при полностью заряженной аккумуляторной батарее. Во время работы слышится посторонний шум.
4. После запуска силового агрегата он с трудом отключается или не разъединяется вовсе.
5. Автомобиль не набирает должной мощности в прогретом состоянии.
6. Двигатель не запускается при повороте ключа, никаких звуков не слышно.

При обнаружении перечисленных симптомов владелец машины должен заняться проверкой работоспособности детали.

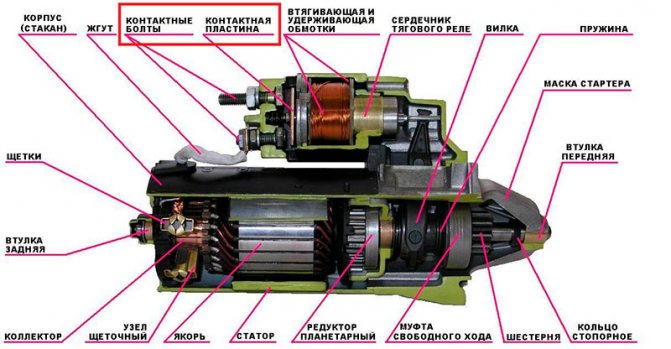

Прежде чем приступить к этим действиям, напомним о конструкции электротехнического устройства.

Стартер состоит из:

• Электродвигателя.
• Втягивающего реле.
• Бендикса (шестерёнки на шлицевом соединении, вращающей маховик мотора).
• Статора электродвигателя.
• Якоря.
• Щёткодержателей со щётками.
• Вилки.

Все компоненты защищены от внешнего воздействия металлическим кожухом.

Первые стартеры начали устанавливаться на автомобили в начале десятых годов прошлого столетия.

Огромный опыт производства таких деталей позволяет производителям выпускать эти компоненты системы зажигания машины с большим рабочим ресурсом, около 200 тыс. км.

Однако по указанным в начале статьи причинам они выходят из строя. Проверить работоспособность стартера и его элементов можно разными способами.

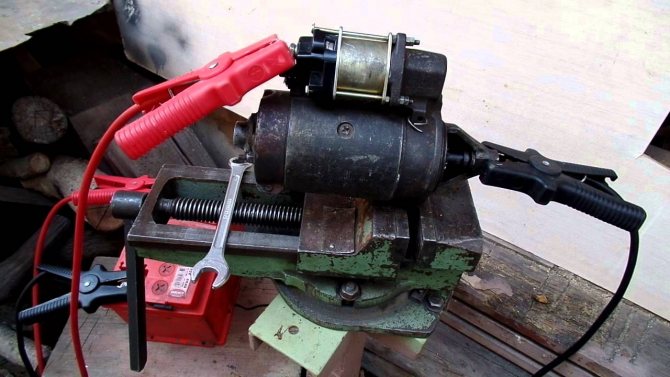

Один из популярных вариантов – аккумулятором.

15 лучших автомобильных аккумуляторов по отзывам пользователей

Для этого необходимо надёжно установить снятый с машины стартер, минусовой контакт АКБ зафиксировать на корпусе, а «плюс» батареи присоединить с помощью высоковольтного провода к верхнему контакту реле, клемме включения.

Все подобные действия под напряжением нужно выполнять аккуратно.

Если деталь рабочая, то шестерёнка, бендикс, выходит из своего месторасположения, начинает крутить маховик мотора.

Классификация неисправностей

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

• Севший аккумулятор.
• Поврежденная проводка.
• Замыкание обмотки.
• Окисление и подгорание контактов.

Чтобы определить поломку такого типа, нужно уметь проверять стартер с помощью специальных приборов. Механические проблемы появляются чаще всего в результате длительной эксплуатации и механических повреждений.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

• Втулка и корректор якоря.
• Щетки.
• Пятки.
• Вилка.
• Шестерня.
• Втягивающее реле.
• Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Распространенные механические поломки

• Несвоевременное включение. Мотор вращается, но во время старта слышится металлический скрежет. В таком случае, скорее всего, неисправна демпферная пружина, непригодна шестерня или втулки. Точная причина определяется визуально после разборки.
• Пусковое устройство работает, но отсутствует вращение коленвала и присутствуют посторонние звуки. Причиной может быть поломка втулки.
• Пусковой механизм не работает при попытке запуска. Нужно постучать киянкой по задней части стартера. Если работа при ударе возобновляется, то могут быть изношены щетки.
• После запуска двигателя слышится трение и скрежет металла. Необходимо немедленно заглушить мотор. Скорее всего, заклинило реле. Точная причина устанавливается при разборке.
• Слышны щелчки втягивающего реле, но механизм не работает. Возможна недостаточная зарядка АКБ. Напряжение, поступающее на механизм слабое, для срабатывания реле тока хватает, но контактной пластиной клемы не замыкаются. Нужно снять АКБ и подключить зарядный блок. Если такие признаки возникли при заряженном АКБ, то возможно подгорание пяток или неисправность силового провода.
• При заряженном АКБ стартер вращается медленно. Возможно, изношены втулки, или загрязнен электропривод.
• При попытке запуска двигателя от устройства может идти запах гари. Возможно, подгорела обмотка в тяговом реле. А также может подгореть якорь, но такое случается реже. При этом перегреваются провода, подключенные к пускателю.
• Не срабатывает втягивающий на стартере. Возникли неисправности в электроцепи. Необходимо проверить целостность проводов и работу всех узлов, входящих в электроцепь.

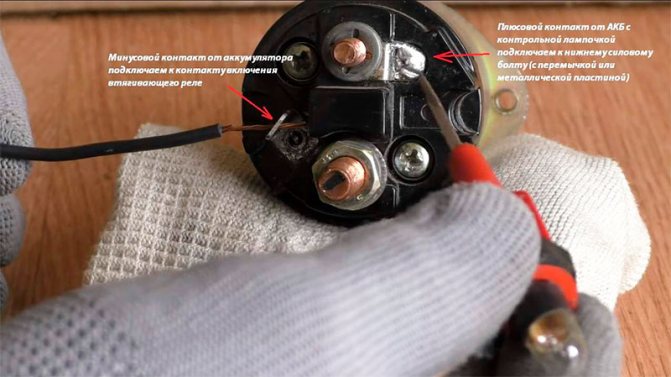

Как проверить втягивающее реле

Примерно таким же способом проверяется исправность втягивающего реле.

Провод, идущий от клеммы «плюс» аккумуляторной батареи, подсоединяется к контакту реле стартера, «минус» – подводится к корпусу.

Мерилом работоспособности будет и в этом случае бендикс. При подключении он должен с характерным щелчком выйти со своего места.

Если этого не случилось, значит реле нужно заменить.

Бендикс остаётся без движения по следующим причинам:

1. Клинит якорь.
2. Подгорели контакты втягивающего реле.
3. Неисправность обмоток (подгорели, обрыв) реле, стартера.

Замена реле поможет устранить неисправность.

Рекомендации экспертов

Если нет опыта ремонтных работ, то можно обратиться к специалисту, который подскажет, как проверить снятый стартер от аккумулятора, видео также может помочь с этим. Если выполнить комплексно диагностику и ремонт пускового узла (замену втулок, щеток, вилки, бендикса при необходимости, чистку внутренних поверхностей), то он прослужит без ремонта в течение 3-4 лет.

Для продления срока службы стартера необходимо придерживаться таких правил:

• не заставлять работать стартер непрерывно в течение 15 секунд,
• если слышны посторонние шумы или периодически устройство отказывает, немедленно нужно искать причину неисправности и устранять ее,
• контролировать состояние контактов тягового реле, искрение и перегрев контактов может разрушить деталь.

Исправный стартер обеспечит комфортную поездку и не подведет в нужный момент. Лучше вовремя исправить мелкие неполадки, чем делать капитальные ремонт.Приведенные советы, как проверить работу стартера от аккумулятора, видео, размещенные в статье, помогут провести комплекс регламентных работ для восстановления работоспособности пускателя.

Как проверить щетки стартера

На эти небольшие по размеру компоненты стартера выпадают повышенные нагрузки.

Поэтому часто они являются причиной выхода из строя детали.

Проверка щёток стартера может осуществляться различными методами:

1. Визуально. В этом случае выполняется осмотр всего узла.

Щётки, коллектор, втулки, а также якорь со статором проверяются на износ, наличие видимых повреждений.

К примеру, повышенная выработка втулок способствует нестабильной работе электродвигателя детали.

Дефектный коллектор станет причиной преждевременного износа самих щёток.

2. При помощи мультиметра. Стартер необходимо разобрать. Щётки проверяются на предмет короткого замыкания с массой.

Для этого прибор устанавливается на Омах, концы проводов мультиметра прикладываются к пластине и щёткодержателю.

При замере его стрелка должна указывать на бесконечность.

3. Проверка с лампочкой 12 В. Один конец с неё прикладывается к корпусу, другой – щёткодержателю.

Свет лампочки показывает, что щётки неисправны, их необходимо сменить.

Неполадки при прогретом двигателе

Причиной неполадок при пуске стартера может быть холодный или горячий двигатель. Тестировать желательно в обоих случаях. При холодной системе могут быть такие причины неисправности:

• Густое масло.
• Старый и неэффективный аккумулятор.

При холодной системе причин немного, так как температура влияет только на жидкость. А при горячем моторе бывают такие причины:

• Заклинивание втулок.
• Неисправность коленвала (Трение вкладышей, смещение оси коленвала и другие).
• Изношены втулки.

При таких неполадках рекомендовано обратиться на СТО для проверки. Может быть, неисправен коленвал, что чревато большими затратами при ремонте. Если указанные причины не обнаружены, то нужно разбирать стартер и проверять систему питания.

Если стартер находится в очень плохом состоянии, разрушены детали, произошло их массовое окисление, и присутствуют прочие неисправности в комплексе, то рекомендуется заменить стартер полностью. Ведь ремонт обойдется очень дорого, а надежность механизма может быть очень низкой.

Как проверить бендикс

4 лучших производителя бендиксов стартера

Для проверки этой составляющей стартера не потребуется подачи напряжения.

Исправность детали определяется с помощью визуального осмотра, проверкой вручную его состояния.

Обгонную муфту бендикса нужно зафиксировать, например, зажать в тисках. Чтобы не повредить поверхность детали при зажиме, её нужно проложить мягким материалом.

После этого следует проверить возможность вращения бендикса. Если оно есть – причина неисправности в обгонной муфте.

При большом износе зубьев, заклиниванивании механизм стартера будет вращаться сам по себе, не входя в зацеп.

Степень выработки определяется при помощи визуального осмотра.

Причину залегания механизма можно посмотреть только после того, как его разберешь.

Как правило, основной причиной неисправности в этом случае, является засохшая смазка или грязь.

Устранив их, нужно попробовать вновь бендикс в работе. Обычно проведения такого обслуживания хватает для возвращения работоспособности детали.

Проверка кабелей и проводов

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания. Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

• Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
• Тщательно перемешайте раствор.
• Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
• Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
• Снимите крышки с верхней части аккумулятора и проверьте уровень электролита. Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
• Проверьте лоток, в котором находится аккумулятор, и очистите его.
• Подсоедините клеммы и попробуйте снова запустить двигатель.

Как проверить обмотку стартера

Для проверки обмоток статора и ротора нужно использовать обычную электрическую лампочку 220 В мощности до 100 Вт. Она соединяется последовательно с обмоткой.

Один конец с лампочки фиксируется на корпусе, второй на конце обмотки, вначале на одном, затем – на другом. Если лампочка не горит – с обмоткой всё в порядке.

Свечение обозначает её неисправность.

Обмотку статора можно проверить и другим способом, мультиметром. Переключатель следует установить на килоомах.

Стрелка прибора должна показывать при целостности обмотки сопротивление около 10 кОм.

Обмотка ротора исследуется такой же лампочкой похожим методом. Она подключается к сети 220 В.

Один провод подключается к сердечнику, другой – фиксируется на пластине коллектора. Свечение лампы сигнализирует о дефекте.

Для возвращения работоспособности испорченную обмотку можно перемотать, либо сменить ротор.

Способ второй – буксировка

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Каждый из перечисленных вариантов можно использовать для того, чтобы доехать до дома или СТО. Пользоваться ими каждый день крайне не рекомендуется.

Как проверить якорь стартера

Для проверки этой детали используют напряжение бортовой сети 12 В. Подключение проводится напрямую, минуя реле.

Если после этого якорь начинает работать, значит с ним всё в порядке. В противном случае нужно его заменить, либо проверить щётки.

Возможны следующие неисправности якоря стартера:

1. Обмотка замыкает на корпус. Подобный дефект определяется при помощи мультиметра.
2. Короткое замыкание между витками обмотки. Данную неисправность можно обнаружить только после подключения специального устройства: прибора проверки якоря (ППЯ).
3. Неисправность контактов коллектора – определяется визуально.

С помощью визуального осмотра можно также обнаружить и другие дефекты: наличие металлического сора между ламелями, прогоревшие ламели.

При осмотре коллектора нужно обратить внимание на вид его износа. Неравномерная выработка может стать причиной преждевременного выхода щёток из строя, отказа в работе стартера.

При осмотре нужно помнить, что расстояние между проточками коллектора может быть не меньше половины миллиметра.

Если этот показатель меньше, нужно менять деталь.

Что делать, если нет ключа

Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер.

Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.

Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.

Рекомендуем: Восстановление панели после срабатывания подушек безопасности

Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.

Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.

Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.

Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.

Как проверить стартер мультиметром

6 лучших автомобильных мультиметров

Как видно из написанного материала, для проверки работоспособности стартера необходим мультиметр.

Чтобы определить исправность элементов стартера, производится с помощью прибора замер сопротивления между ними.

В замерах участвуют:

• Пластины и щётки.
• Сердечник якоря и коллекторные пластины.
• Обмотки и корпус.
• Обмотка и корпус стартера.

Мультиметром нужно проверять сопротивление между болтом шунта («плюсом») и контактом выключения зажигания.

В исправном состоянии стрелка должна находиться на отметке один – полтора Ома.

Также необходимо замерить этим прибором втягивающую обмотку реле. Её параметр в рабочем состоянии: 2 – 2,5 Ома.

Мультиметр будет нужен для проверки наличия обрыва между обмотками. Все ламели должны прозваниваться между собой.

Наличие мультиметра, а также ППЯ и контрольной лампочки, позволит своими силами проверить состояние стартера в автомобиле не прибегая к услугам работников автосервиса. Для этого нужны навыки пользования мультиметром.

С чего следует начать ремонтные работы?

Чтобы начать ремонт и провести диагностику без стенда для проверки генераторов необходимо приготовить:

• набор ключей;
• отвертки;
• специальные съемники;
• тестер;
• контрольную лампочку;
• старую ветошь.

Перед тем, как проверить стартер, его нужно сначала снять и очистить от загрязнений. Для разборки потребуются специальные инструменты. Чтобы сделать тщательную диагностику, устройство нужно полностью разобрать, до самых мелких деталей. Затем каждую деталь нужно вымыть и высушить.

Диагностика без стенда для генераторов состоит из последовательности действий:

1. В первую очередь следует проверить правильность функционирования устройства.
2. Сделать проверку втягивающего реле.
3. Выполнить диагностику щеток и якоря.
4. Прозвонить элетросеть.
5. Сделать диагностику бендикса, благодаря которому бесшумно запускается двигатель.

Выполнив диагностику, следует заменить или отремонтировать неисправные детали.

Видео «Ремонт стартерного узла в домашних условиях»

Как правильно отремонтировать устройство и какие нюансы при этом нужно учитывать — узнайте из видео (автор — канал АВТО РЕЗ).

Возможность запуска двигателя поворотом ключа зажигания из салона и без больших физических усилий можно смело отнести к одному из самых значимых достижений конструкторов в части улучшения потребительских качеств автомобиля. Тем не менее, иногда случается так, что завести машину электростартером не получается. Причины подобного неприятного события разнообразны, но в перечень наиболее вероятных среди них входит неисправность втягивающего реле. Подкованный автолюбитель в состоянии быстро локализовать и диагностировать такую поломку собственными силами, после чего провести ремонт и восстановить нормальную работоспособность автомобиля без обращения в сервис и с минимальными финансовыми затратами. Для выполнения части проверок потребуется помощник.

Почему стартер потребляет больше пускового тока, нежели ему необходимо?

Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В. Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?

Причины, по которым стартер берет больше пускового тока:

1. Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса. Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
2. Недостаточное количество смазки на внутреннем редукторе.
