Навесы на ворота и калитку: как правильно приварить

Задача ворот – надежно запираться, удерживать силовые нагрузки, быть функциональными. А еще хорошие ворота – это комфортное открывание и закрывание. Нужно не просто знать, как приварить петли на ворота или калитку, а еще уметь пользоваться электрической дуговой сваркой, тогда все будет выполнено качественно и правильно. Когда элементы приварены правильно, калитка будет хорошо открываться. Вместе с этим в закрытых воротах не будет никаких щелей.

Разнообразие вариантов

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).
Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Некоторые тонкости установочных процедур

Прихватка петель

При проведении монтажных работ не следует упускать из виду следующие особенности сварочных процедур:

1. Во время приварки воротных петель желательно чтобы сварочный ток не протекал по опорным шарнирам. Это нужно для того, чтобы не образовывались сварочные прихватки в самой петле. С этой целью при приварке петли контактный зажим с «массой» должен фиксироваться на самой створке. В случае приваривания петли к элементу обвязки (к стойке, например) зажим с «массой» может быть перенесён на эту стойку.
2. Для исключения возможных сварочных деформаций петли должны привариваться к полотну и коробке «крест-накрест».
3. При навешивании ворот на вертикальные металлические стойки следует предусмотрительно оставлять зазор, позволяющий полностью открываться воротам. (В случае опор с квадратным сечением такой необходимости не возникает).
4. В том случае, если ворота имеют значительную массу – вы можете организовать смазку шарниров за счёт установки в них специальной пресс-масленки, обеспечивающей подачу масла в зону максимальной опорной нагрузки.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

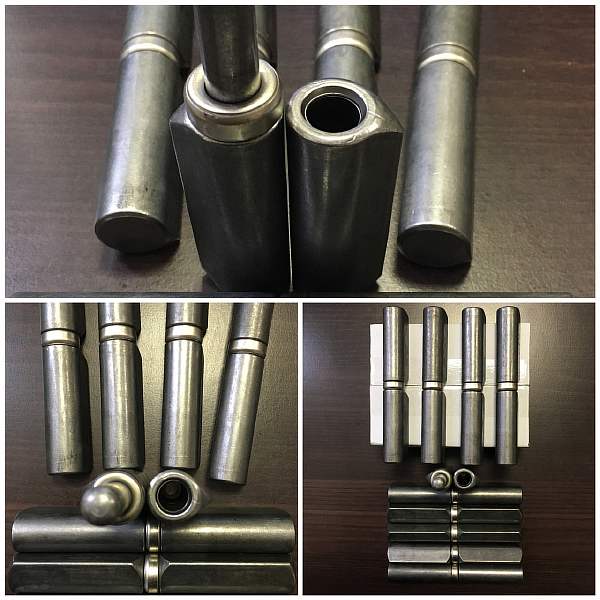

Преимущества использования каплевидных петель

Кроме упрощенной схемы монтажа, такого рода изделия характеризуются рядом других не менее заметных преимуществ. В их числе такие особенности:

• наличие специального шарика в составе конструкции шарнира, располагающегося в торцевой части оси, а в процессе сборки изделия упирающегося в дно ответного цилиндра;
• наличие в конструкции большинства каплевидных петель специального механизма, облегчающего процесс смазывания навесов. Он расположен в верхней части петли и внешне выглядит как небольшое отверстие, не оказывающее никакого влияния на общую прочностью конструкции. Внутри этого углубления монтируют тавотницу, при наличии которой смазка, заливающаяся обычным шприцом, поступает к подвижным частям изделия;
• еще один немаловажный плюс конструкции – наличие подшипника. Это дополнение, как и шарик, предназначается для снижения трения механизмов путем сокращения площади соприкасающихся друг с другом поверхностей. Подшипник легко смазать с внешней стороны, потому это не приносит дискомфорта в эксплуатации.

С учетом всех выше перечисленных особенностей и преимуществ можно сказать, что каплевидные петли на сегодняшний день являются одним из самых востребованных вариантов навесов для дверей.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Формы козырьков

Перед тем как приступить к сооружению козырька своими руками, нужно определиться с формой конструкции.

Несколько форм с размерами козырьков
Различают навесы следующих форм:

1. Двускатный. Практичный, простой в исполнении и недорогой вариант козырька со стропильной системой маленькой двускатной крыши. Жесткость каркаса делает такую конструкцию очень надежной и прочной.
2. Прямой с подзором. Один из экономически выгодных и распространенных видов навеса. Отлично сочетается с любым вариантом изгороди.
3. Маркиза. Выпуклые или вогнутые навесы, которые смотрятся очень оригинально и необычно.
4. Арка. Красивый и достаточно несложный в исполнении вариант козырька. Может иметь любой размер, длину и вогнутость.
5. Купольный. Сложная и недешевая в исполнении конструкция, с множеством изогнутых деталей. Однако и внешний вид, и защитные функции такой модели на высоте.

Вернуться к оглавлению

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
4. Возможность легкой автоматизации;
5. Долгий срок эксплуатации;
6. Возможность регулирования открытия створок;
7. Низкую стоимость.

Подбор петель и их количество

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок

Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

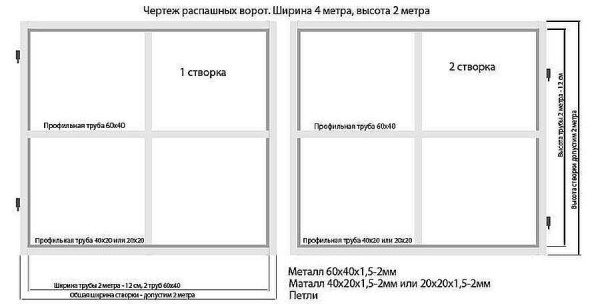

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

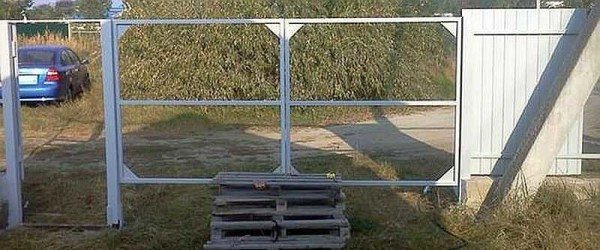

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Классификация согласно ГОСТам

Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.

Основными видами петель для современных ворот являются следующие:

• цилиндрического типа с опорным подшипником;
• потайного типа для скрытой установки;
• завесы сквозного типа;
• модели с усиленной конструкцией для монтажа на ворота;
• трехсекционного типа для монтажа на промышленных объектах.

Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.

Цилиндрические с опорным подшипником

Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.

Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.

В подобные конструкции монтируется до четырех петель цилиндрического типа для обеспечения наилучшего движения и снижения нагрузки на каждую. В некоторых моделях, подшипник устанавливается не в нижнюю часть, а между двумя подвижными элементами. Такая модификация значительно упрощает процесс открытия, закрытия. Однако, такой механизм тяжело смазывать, так как для этого надо приподнять одну из створок.

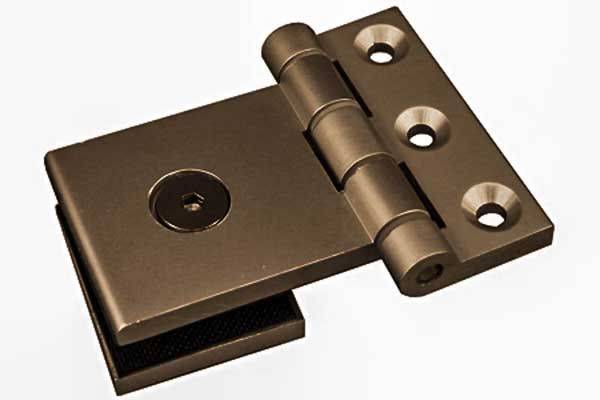

Потайные петли

Главным преимуществом данного вида является скрытая установка, ведь конструкция надежно скрывают их внутри при закрытой системе. Особенностью конструкции является то, что сама петля спрятана в раме створки и присоединена к боковой части опоры. Плюсом подобной системы крепления является то, что это снижает шансы на взлом, ведь петлю тяжело найти и почти невозможно демонтировать при отсутствии необходимого инструмента.

Петли сквозного типа

Особенностью конструкции этого вида является то, что две завесы соединяются стержнем, который входит в верхнюю часть и немного выступает из нижней части. Простейшая конструкция представляет собой две половинки и штырь. Этот вид широко распространен на рынке и используется, в основном, для офисных дверей, конструкция способна выдержать вес до 200 килограмм.

Сборка элементов чем-то напоминает конструктор, ведь на каждом элементе есть несколько ушек

Важно отметить, что таких элементов на двери может быть несколько, что значительно повышает надежность. Иногда, между элементами петель устанавливают подшипники, позволяющие выполнять движение более плавно, прилагая меньше усилий

Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь. Это препятствует взлому без специальных инструментов.

Усиленные модели для ворот

Особые усиленные модели цилиндрических петель позволяют выдержать большую нагрузку по сравнению с обычными. Они изготавливаются из металла большей прочности, в результате чего, стенки, стержня имеют большую толщину. Это позволяет увеличить несущую способность каждой петли.

Этот вид имеет модификации, в которые добавляют подшипники. На них имеется специальная маркировка, которая говорит о повышенном сопротивлении износу, максимальном давлении на них. Это позволяет легко отрывать, закрывать тяжелые ворота.

Трехсекционные промышленные

Этот вид пользуется большим спросом в конструкциях с значительным весом подсоединенного полотна. Конструктивно они схожи со сквозными моделями, однако, больше напоминают цилиндрические. Их конструкция состоит из двух противоположно направленных штырей, на которые надеваются цилиндры, привариваемые к столбам.

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

• петля;
• платик;рама калитки;
• опорный столб;
• нижняя часть (со штырем);
• верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

• сварочный аппарат;
• металлическая пластина для изготовления платиков;
• болгарка;
• молоток;
• отвес;
• масло для смазки петель;
• средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
2. Уложить на них нижнюю часть петли.
3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

В чем разница петель?

Каплевидные навесы как бы вытянуты – присутствует утончение по вертикали. Если посмотреть на такую петлю сверху, ее форма будет напоминать каплю. Обращаться с такими навесами проще – не нужны дополнительные работы, которые заключаются в приваривании к обычным петлям металлических пластин – одну крепят к верхней части механизма, другую к нижней. В остальном разницы между двумя типами навесов нет никакой.

Приварить петли к калитке проще из-за малого веса конструкции.

Правила приваривания

Для работы потребуются следующие инструменты и материалы:

• строительный уровень, лучше лазерный;
• рулетка;
• сварочный аппарат с электродами диаметром 3 мм и средства защиты;
• спецодежда – чистая без масляных и иных пятен от легко воспламеняющих жидкостей;
• болгарка;
• молоток;
• смазка (подойдет солидол);
• кисть или валик для окрашивания;
• краска.

Процесс приваривания, как правило, ведется в вертикальном положении створки. Если есть необходимость укрепить уже существующий сварочный шов, конструкции нужно снять с петель. Варить, не снимая ворота, нельзя.

Фото по правилам сварки гаражных петель

Технология сварки

1. Произведите разметку. При помощи рулетки и карандаша или мела отметьте места, где будут поставлены петли. Рекомендуется отступить сверху и снизу примерно по четверти метра. На производстве после определенных вычислений, которые помогают в процессе эксплуатации избежать перекоса дверного полотна (если приварить петли слишком близко к краям, верхняя часть будет слишком сильно тянуть блок вперед и вниз из-за большого веса).
2. Смажьте петли солидолом, чтобы избежать их спекания, затем прихватите в нескольких местах: сначала нижнюю половину, потом наденьте на нее верхнюю и проверьте, в верном ли направлении двигаетесь. Теперь разъедините петлю и приварите верхнюю ее часть – чуть-чуть, чтобы только держалась. Далее нужно с помощником проверить, как ведут себя ворота, не перекашиваются ли.
3. Если все нормально, приваривают капитально. Каплевидные петли – вдоль всего утончения, простые – по длинной стороне дополнительно присоединенной пластины.
4. Проверяют, как закрываются полотна. Если все нормально, простые петли заваривают окончательно – по периметру дополнительной пластины.

Не забудьте выставить технологическое расстояние между створками и коробкой.

Места сварки зачистите при помощи болгарки, затем полностью загрунтуйте дверное полотно и коробку. Как только грунтовка высохнет, произведите окрашивание выбранной краской.

Всегда производите разметку, не варите на глазок. Перед работой проверьте, исправно ли оборудование. Только соблюдая правила, можно получить качественный сварной шов и нормально работающую металлоконструкцию.

занимается производством гаражных ворот на заказ. Для уточнения деталей свяжитесь с менеджером по телефону, указанному на сайте, или закажите обратный звонок.

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

1. Цилиндрические.
2. Сквозные.
3. Скрытые.
4. Шарнирные.
5. Декоративные кованые.
6. Каплевидные.
7. Регулируемые.

Цилиндрические (обычные и с усилением)

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка — 600 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

Допустимая нагрузка на сквозные петли — 200 кг.

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

Схема установки скрытых петель.

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Декоративные петли.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

Особенности приваривания петель к воротам из профнастила

Профилированный лист часто используется в качестве материала для заборов и ворот. Что нужно учитывать, если вам нужно приварить петли к такому материалу и как это сделать?

1. Сделайте перемычки, которые будут идти параллельно вертикальной стороны створки.
2. Зафиксируйте перемычки в местах привариваривания петель. Они должны разделить створку на 3 равных части.
3. К перемычкам с помощью сварочного аппарата привариваются петли.
4. Чтобы скрыть место сварки и перемычки, прикрутите поверх небольшие кусочки профнастила.

Разновидности петель и их монтажа

Петли можно разделить на несколько видов:

Цилиндрические с подшипником для опоры.

Применяются для монтажа стандартных ворот, не слишком тяжелых по весу. На такие системы не рекомендуется делать нагрузку более 0,4 тонн так как это их наибольший допустимый вес. О такой информации следует спрашивать до приобретения потому, что для каждой модели и фирмы он может меняться.

Выглядят они как цилиндр, который делится на 2 части. Одна из них имеет окончание в виде стержня, который в процессе установки входит во вторую деталь с пустой сердцевиной и шариком на дне. Этот подшипник делает механизм более плавным во время движения, если поступает слишком большая нагрузка. На одной из его сторон есть специальное место для установки заглушки, которую можно снять.

Цилиндрические петли для воротИсточник vorota-goroda.ru

Усиленные конструкции в форме.

Справляются с нагрузкой до 0,6 т и отличаются от первых только пластиной крепления, которая дает возможность правильно распределит массу по поверхности. Такой механизм можно монтировать с применением сварки или как в межкомнатных переходах – саморезами, а раскрытие дверей при применении такой петли может быть в обе стороны.

Данный крепеж делается из прочной стали, что увеличивает максимальны допустимый вес нагрузки и долговечность изделия. Перед приобретением рекомендуется проверить подшипник на наличие специальной маркировки.

Сквозные.

Используются если нельзя применять сварку или другой крепеж. Для их монтажа насквозь просверливается опора ворот и с другой стороны фиксируется гайками. Такие петли выдерживают только маленький вес, их максимум – 200 кг. Изготавливают их правосторонними или левосторонними, также ими можно оснастить навесы.

Скрытые.

У них особая конструкция, которую можно легко спрятать, если ворота закрыты. Крепятся они к боковой части столба, который выступает в качестве опоры и к внутренней части рамы. Плюсом такой конструкции является то, что демонтировать эти петли можно только специальными инструментами.

Трехсекционные накладные (магнитные).

Их изготавливают шарнирными и полушарнирными, а применять их можно для ворот с большим весом. Бывают трех видов: декоративные, стандартные и снимаемые.

Также есть различие петель по форме:

1. Цилиндрические. Плотно фиксируются на поверхности ворот, а также плавный и легкий поворот механизма.
2. Квадратные. При установке необходимо немного отступит от рамы. Фиксация более надежна, чем у предыдущих.
3. Шестигранные. Универсальные петли, которые фиксируются и как цилиндрические и как квадратные.
4. Каплевидные. Используются для разных конструкций и имеют высокую прочность, а также устойчивость к расшатыванию.

При выборе навесов на ворота важно смотреть, чтобы они подходили под материал. Если петля не подходит к металлу или дереву, то долго она не прослужит. . Каплевидные петлиИсточник news2.ru

Виды петлей и навесов

Чтобы ворота долго и исправно функционировали, вам необходимо правильно подобрать для них петли. Фурнитура для любой распашной конструкции — один из самых важных элементов.

Петли на ворота выбираются в зависимости от таких факторов:

• веса створок;
• нагрузки, которую могут выдержать (в зависимости от этого меняется количество петель);
• материала ворот;
• габаритов створок.

Петли для ворот отличаются также способом крепления:

• закрутка на винты;
• сварка;
• гайки или саморезы.

Выбирая петли и навесы для ворот, учитывайте следующее:

• уровень шума должен быть сведен к минимальному. Идеально, если ворота распахиваются вовсе без шума;
• полотно створок не должно провисать;
• петли для ворот должны быть долговечны и стойкими к взлому;
• легкость поворота;
• ширину распахивания створок.

Петли цилиндрические

Цилиндрические петли с шариком (подшипником) внутри отлично подойдут для стандартных распашных ворот, имеющих небольшую массу. Максимальная нагрузка на одну воротную петлю промышленного производства не должна превышать 400 килограмм. Максимальный удерживаемый вес меняется в зависимости от класса используемой петли. Это следует уточнить при покупке.

Основные разновидности цилиндрических петель

Внутренняя начинка петли скрыта корпусом и выглядит лаконично и привлекательно.

Петли цилиндрические усиленные

Усиленные цилиндрические петли с шариком позволяют удерживать створки с большей массой, до 600 килограмм. Внешне от простых они отличаются только наличием двух дополнительных пластин крепления. Такой крепеж позволяет разделить между массу каркаса между створкой и опорами ворот.

Усиленные цилиндрические петли

Чтобы сделать крепеж таких петель вам потребуется сварочный аппарат или качественные винты. Производятся для правостороннего и левостороннего раскрытия.

Сквозные петли

Если вы не можете использовать винтовой способ крепления или сварку, тогда сквозные петли для ворот — это то, что вам идеально подойдет. Для их крепежа потребуется сверление опорной колонны ворот и саморезы или гайки. Минусом подобных промышленных петель можно назвать небольшую удерживаемую массу — до 200 килограмм. Производят право- и левосторонними.

Сквозная петля

Накладные трехсекционные петли

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок. Большую популярность они заслужили благодаря тому, что:

• надежны и износостойки;
• берут на себя всю массу створок и не допускают провисания;
• плавно и тихо открываются и закрываются;
• самый высокий уровень взломостойкости среди всех видов петель.

Кованные жиковины

Пусть вас не пугает название — эти петли проверены временем. Их конструкции много сотен лет. Сейчас они используются прежде всего благодаря привлекательному дизайну. Их можно сделать в виде любой фигуры. Лучше всего смотрятся с деревянными и металлическими створками.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Порядок установки

Установка ворот гаража закончена

Перед началом монтажных работ вам потребуется следующий рабочий инструмент:

• электросварочный аппарат с набором электродов;
• специальную шлифовальную машинку с диском для обработки металлов;
• уровень со строительным отвесом, рулетку и молоток.

И лишь после того, как выверены все установочные размеры, а также подготовлен необходимый инструмент, можно переходить к основным операциям.

Обратите внимание! Расположение петель в вертикальной плоскости обязательно контролируется по отвесу, после чего можно будет прихватить сваркой в нескольких точках. То же самое следует проделать и с ответными частями петель, монтируемых на каркасе ворот.

При этом начинать следует с нижних петель, после приваривания которых необходимо ещё раз проверить их на соосность (желательно – с помощью лазерного уровня). Сразу вслед за этим прихватываются верхние петли, после чего можно произвести контрольную навеску ворот. В процессе такой навески ворота проверяются на легкость хода, а также на наличие требуемых зазоров.

В случае удовлетворительного результата петли привариваются окончательно в той же последовательности (сначала нижнее крепление, а затем – верхнее). При монтаже петель должное внимание следует уделить вертикальности линии их установки, а также эстетичности сварных соединений. Для того чтобы швы были красивыми, их можно обработать с помощью угловой шлифовальной машинки.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Полезные советы по сварке петель на ворота

Неправильное скрепление железных петель с воротами приводит к плохой работе створок. Со временем они станут двигаться с трудом или не смогут функционировать вообще.

Для предотвращения подобных неприятностей опытные мастера дают несколько полезных рекомендаций.

1. При работе с прямыми петлями сварку лучше производить на горизонтально лежащих воротах (полотно можно разместить на земле).
2. Перед сварочными работами рекомендуется сделать подложку длиной в 1/2 петли. Деталь следует подложить под нижнюю часть петли, а верх прихватить с торцевой стороны.
3. При крепеже петель на круглой стойке делают наружный припуск 5 мм. При работе с прямоугольной опорой фиксацию производят заподлицо.
4. До окончательного крепежа вдоль петель прикладывают прямоугольный брусочек и поправляют устройства, если они лежали криво.
5. Сварку лучше производить мелкими прихватками. Действия выполняют дважды и со всех сторон.
6. До фиксации петель с внутренней стороны необходимо проверить легкость хода ворот на весу. Некорректную работу исправляют сваркой, запаивая несколько точек с наружной стороны.
7. Во избежание провисания створок до окончательного приваривания петель полотна следует сомкнуть и разместить по центру подставку.

Пока петли горячие, ворота не открывают. Конструкцию можно эксплуатировать, как только устройства остынут.

Навешивание на столбы

Дав бетону выстояться, приступают к установке и креплению уличной двери. Убирают распорки с лутки. Выставляют с помощью закладных положение калитки между столбов с соблюдением зазоров.

Снизу, для предотвращения затираний при провисании конструкции, делают зазор 100 мм. Это обеспечит вентиляцию двора и предотвратит от затирания. Проверяют правильность установки во всех плоскостях и приступают к сварке петель.

Пластины на ответной части петли располагают на столбе. Теперь следует со всех сторон пластины. Убирают закладные детали и проверяем работу калитки. Она должна работать легко без задиров.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры

Дополнительные рекомендации

Несоблюдение требований при выполнении сварочных мероприятий может поставить под угрозу конечный результат. Чтобы избежать этого, достаточно учесть следующие рекомендации:

1. Перед сборкой петель нужно подготовить и проанализировать схему, на которой указано размещение фурнитуры. Это минимизирует вероятность переделывания работы.
2. Петли с прямой конфигурацией лучше крепить к воротам, размещенным на ровной плоскости.
3. Ворота разрешается открывать исключительно после того, как швы полностью остынут.
4. На круглых столбах завесу выпускают на 5 мм наружу, на прямоугольных сваривают заподлицо.
5. Шов делается снизу вверх.

Разновидности

Петли позволяют плавно открывать и закрывать ворота, не издавая при этом ни единого звука

Все виды петель можно разделить на три группы:

• классические;
• декоративные;
• скрытые.

Первые имеют обычный вид, ведь с ними потребитель сталкивается достаточно часто, так как они устанавливаются на входные и межкомнатные двери. Несмотря на то что речь идет о петлях для ворот, они ничем особо не отличаются. При этом есть один аспект, который играет важную роль, это специальная обработка материала, благодаря которому петли выдержат любые погодные условия.

Повышенная надежность является одной из самых важных характеристик во время производства петель. Этот элемент должен выдерживать большую нагрузку, ведь ворота тяжелые, а также регулярно используются. Поэтому зачастую устанавливаются дополнительные подшипники, чтобы улучшить данные. Нередко можно встретить в продаже петли без ушек, так как потребитель может самостоятельно приварить их к изделию в зависимости от строения системы.

Шарнирные

Большим спросом пользуются шарнирные петли и это можно разумно объяснить. Они позволяют легко и плавно направлять ворота, обладают стойкостью к излому, а это важный показатель. Некоторые из петель такого устройства предназначены для установки на габаритные ворота, так как способны выдерживать большую нагрузку. Самопроизвольное открывание и закрывание исключено в том случае, если правильно установить саму конструкцию и выбрать этот вариант фурнитуры.

Для изготовления шарниров применяется прочный и надежный металл, у которого отличные показатели. Тяжелые ворот будут служить долго и верно с такой установкой.

Скрытые

Они напоминают классические, но главное преимущество заключается в повышенной взломоустойчивости, а для многих это главный показатель. Снять такие ворота будет проблематично, к тому же потребуется немало времени.

Декоративные

По принципу работы они не отличаются от классических, но выглядят более эстетично и могут подчеркнуть дизайн воротной установки. Петли могут быть сделаны под старину, кованными, и в определенном стиле. Сварные конструкции прочные, надежные и обеспечивают безопасность.

Каплевидные

Свое название они берут от формы подшипников, которые являются неотъемлемой частью конструкции. Такие петли пользуются спросом во время установки гаражных и въездных ворот, стальных дверей и даже сейфов. Благодаря каплевидности решается проблема неравномерности движения, поэтому если у вас тяжелые распашные ворота, такой вариант будет одним из лучших. При открытии вы не услышите скрипа и шума, конструкция будет плавно двигаться.

Цилиндрические

Они подойдут для массивного каркаса, где требуется прочность и устойчивость к большим нагрузкам. У них есть опорные подшипники, которые справляются со своей задачей на протяжении длительного времени. В таких петлях коронка будет скрыта в корпусе.

Регулируемые

Данный вид петель отличается способностью регулироваться, что является незаменимым преимуществом в определенных ситуациях. Благодаря им можно не беспокоиться о заклинивании створок. Что касается стоимости, то все зависит от разновидности, которую вы выбрали, а также производителя, ведь каждый выставляет свои цены.

Основные виды гаражных петель

На рынке стройматериалов представлено большое разнообразие петель для распашных створок. Каждая разновидность обладает индивидуальными параметрами и преимуществами использования. В первую очередь при выборе необходимо выбрать вариант установки. Существуют следующие способы монтажа:

• сварка — петли фиксируются на полотне и каркасе ворот;
• монтаж с помощью болтов — используется при работе с древесным материалом;
• крепление саморезами — подходит для конструкций, произведенных из профилированного листа.

По размещению фиксаторы подразделяются на скрытые и внутренние. Их главные различия заключаются в способе установки и декоративных характеристиках. Большое значение при выборе гаражных петель имеет вес ворот. Некорректный расчет предполагаемой нагрузки провоцирует перекос полотна и сложности с открытием. Для плотной листовой стали с большой массой рекомендуется приобретать усиленные фиксаторы.

С опорным подшипником

Петли, оснащенные опорным подшипником, являются базовой разновидностью из категории фиксаторов цилиндрического типа. Опорный подшипник и шарнирное соединение надежно защищены от внешнего воздействия основным корпусом, выполненным из металлических сплавов.

Модели с опорным подшипником предназначаются для легких распашных конструкций. Предельно допускаемая нагрузка составляет 100 кг. К створкам и раме фиксаторы с опорными подшипниками крепятся при помощи сварочного аппарата.

Цилиндрические с дополнительным усилением

Усиленные фиксаторы оснащаются дополнительными пластинами, что способствует распределению нагрузки на большую поверхность створок либо столба. Рекомендуется использовать петли цилиндрического типа с улучшенными пластинами для тонкопрофильных конструкций. Фиксация деталей к створкам распашных ворот и раме выполняется сваркой либо винтовым соединением.

В зависимости от стороны расположения цилиндрические усиленные петли подразделяются на правые и левые. Диаметр элемента составляет 50 мм. Максимальная совокупная нагрузка достигает 600 кг.

Сквозные

При отсутствии возможности закрепить петли путем сварки либо привинчивания к каркасу используется сквозная разновидность. Для установки в каркасе ворот просверливаются по всей длине монтажные колонны, в которые продевается часть фиксатора. Для окончательного закрепления используются гайки соответствующего размера. Сквозные фиксаторы благодаря особой схеме крепления выдерживают нагрузку до 200 кг.

Трехсекционные накладные

Для массивных распашных ворот необходимо увеличивать количество фиксаторов и выбирать разновидность, обладающую повышенной износоустойчивостью. Оптимальным вариантом являются трехсекционные модели, способные выдерживать нагрузку тяжелой конструкции. Главными достоинствами накладных трехсекционных петель являются:

• плавное скольжение при открытии и закрытии ворот;
• отсутствие скрипа;
• надежная защита от взлома;
• препятствование перекосу и провисанию створок.

Петли стрелы

Гаражные петли стрелы подходят для крепления крупногабаритных распашных полотен, калиток и тонкопрофильных конструкций. Основной отличительной чертой является увеличенная площадь фиксатора, за счет чего он обеспечивает дополнительную прочность и предотвращает перекосы.

В местах соединения петли стрелы способны выдерживать повышенное напряжение. Этому способствует равномерное распределение по всей длине створки. Диапазон габаритов фиксаторов варьируется в пределах до 700 мм, что дает возможность найти оптимальный вариант для любой конструкции ворот. Для производства фиксирующих деталей используется прочная листовая сталь, обеспечивающая длительный срок службы.

Накладные

Несмотря на простоту монтажа, накладные разновидности петель отличаются высокой надежностью. Для производства фиксаторов используются прочные материалы, включая сплавы стали, латунь и нержавейку, что значительно увеличивает вариативность их использования. Внутри корпуса размещается 2-4 шариковых подшипника, необходимых для плавного открытия ворот.

Для фиксации накладных петель на каркасе необходимо разметить их точное расположение и закрепить при помощи саморезов. Фиксаторы входят в категорию универсальных и не подразделяются на лево- и правосторонние. Если после монтажа возникает необходимость снять полотно с шарниров, потребуется выкрутить саморезы.

Как правильно приварить петли на ворота – порядок действий

Гаражные ворота – незаменимый элемент любого гаража, который выполняет как защитную, так и декоративную функцию. При установке ворот для гаража или других целей (например, для двора) практически всегда остро встает вопрос о том, как приварить петли на ворота так, чтобы они прослужили вам как можно дольше.

Правильная сварка имеет определяющее значение, ведь неверное формирование сварного шва и различные другие дефекты могут значительно снизить прочность и надежность всей конструкции, а также повлиять на уменьшение срока эксплуатации ворот. Как обеспечить безопасность имущества в своем гараже (для этого можно установить замок ) и обеспечить правильную установку воротных петель? Данное подробное руководство к действию точно поможет вам.

Выбор петель

Правильный выбор петель для металлических ворот. калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли;
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
• квадратные. Применяются крайне редко. В настоящее время практически не производятся;
• шестигранные.

Основные виды приварных петель, различающихся по форме

Специалисты рекомендуют выбирать цилиндрические или каплевидные петли, так как данный вид наиболее прост в монтаже.

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Наиболее оптимальным вариантом приварной петли является цилиндровая шариковая петля, дополненная планками. Именно такая фурнитура будет служить длительное время без лишних проблем.

Формы навесов над воротами

Все навесы, любого назначения, как например навесы для авто или навесы над крыльцом имеют одинаковую форму. Основными формами являются: прямоугольный, двускатный (навес-домик), арочный, купольный.

Каждый из перечисленных видов имеет свои особенности, которые необходимо учитывать в процессе проектирования и монтажа.

Все формы навесов, кроме прямоугольной односкатной, имеют одну особенность – они не дают скапливаться на своей поверхности снегу и дождевой воде. Но в то же время, соорудить такие навесы без определенных навыков и знаний, достаточно затруднительно.
