Лазерный нивелир – полезное изобретение, которое делает процесс отбивки уровня быстрым и удобным. Для его использования не нужно обладать особенными знаниями, достаточно установить его на пол (некоторые модели – на стену) и включить. Встроенный лазерный излучатель приступит к действию и в момент спроецирует на поверхности помещения строго горизонтальные или вертикальные линии. Упомянутые достоинства оценили на практике многие строительные бригады, но среди домашних мастеров удобный прибор не нашел широкого применения. Качественный лазерный нивелир (с малой погрешностью измерений!) стоит дорого, поэтому покупать его для одноразовых работ, а затем забросить на антресоли, не разумно. Для этих целей можно сделать лазерный уровень своими руками из недорогих и доступных деталей.
Способ №1

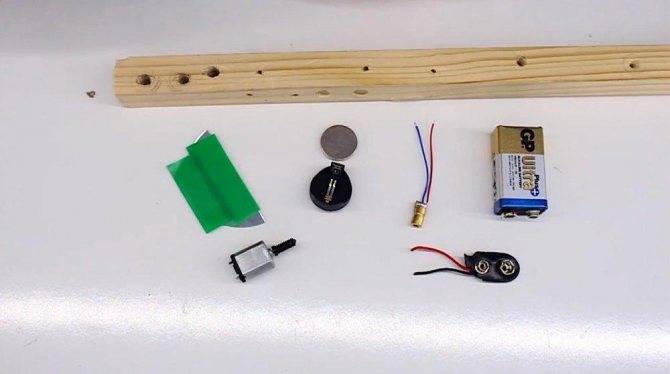

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:
- брусок деревянный 8х3х2 см;
- батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
- модуль лазерный на 3-5 В с красным лучом;
- 2 батарейки CR2032 с пластиковым держателем с клеммами;
- половинку круглого зеркальца;
- небольшой двигатель постоянного тока (5-12В);
- паяльник и припой;
- медную проволоку;
- ножовку по металлу;
- пистолет для термоклея со стержнем;
- линейку;
- маркер;
- изоленту.
Порядок действий
Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.
Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.
Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.
Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях.
После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.
При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.
Отличия самодельной модели
Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта . Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок. Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.
Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.
Способ №2
Еще один метод изготовления лазерного нивелира предполагает применение обычной лазерной указки, которую можно раздобыть в любом магазине детских игрушек. Также нужно подготовить:
- уровень пузырьковый;
- колышек из дерева 1-1,3 метра диаметром 5-6 см;
- кусок резины;
- лист доски или фанеры по длине пузырькового уровня;
- хомуты;
- саморезы.
Сборка лазерного нивелира
Подготавливают указку: для увеличения яркости луча разбивают стекло в насадке, предварительно заклеив кончик картоном. С помощью хомутов закрепляют на пузырьковом уровне указку, а для облегчения регулировки направления луча под указку подкладывают кусочек резины.
Далее делают подставку:
- Один конец колышка или бруска затачивают для удобства закрепления в грунте.
- Прикручивают лист фанеры ко второму концу бруска саморезами, расположив строго перпендикулярно (это позволит сохранить точность измерений).
- Если предполагается ставить нивелир на твердые поверхности (например, на бетон), ко второму концу колышка тоже прикручивают лист фанеры.
Перед использованием нивелира подставку вбивают или ставят на землю, ее положение выравнивают пузырьковым уровнем (пузырек при этом стоит строго по центру). Указку включают, появившуюся точку на стене отмечают карандашом.
Подставку осторожно вращают по оси в горизонтальной плоскости до следующей пометки, после чего две точки соединяют между собой. Такой уровень удобнее всего применять для ровного монтажа электропроводки.
Простейший лазер из компьютерной мыши
Если лазер необходим вам только ради развлечения, достаточно знать, как сделать лазер в домашних условиях из мышки. Его мощность будет совсем незначительной, зато и изготовить его труда не составит. Понадобится лишь компьютерная мышка, небольшой паяльник, батарейки, провода и тумблер отключения.
Сначала мышь необходимо разобрать
Важно не выламывать делали, а аккуратно раскручивать и снимать их по порядку. Сначала верхний кожух, за ним нижний
Далее, используя паяльник, нужно убрать лазер мышки с платы и припаять к нему новые провода. Теперь остается присоединить их к тумблеру отключения и подвести проводки к контактам батареек. Батарейки можно использовать любого типа: и пальчиковые, и так называемые блинчики.
Таким образом, простейший лазер готов.
Если слабенького луча вам мало, и вам интересно как сделать лазер в домашних условиях из подручных средств с достаточно большой мощностью, то стоит попробовать более сложный способ его изготовления, используя при этом DVD-RW привод.
Для работы вам понадобятся:
- DVD-RW привод (скорость записи должна составлять не менее 16х);
- аккумулятор ААА, 3 шт.;
- резистор (от двух до пяти Ом);
- коллиматор (заменить можно деталью от дешевой китайской лазерной указки);
- конденсаторы 100 пФ и 100 мФ;
- фонарь светодиодный из стали;
- провода и паяльник.
Ход выполнения работ:
Первое, что нам необходимо, – это лазерный диод. Расположен он в каретке DVD-RW привода. Он имеет больший радиатор, чем обычный инфракрасный диод. Но будьте осторожны, эта деталь является весьма хрупкой. Пока диод не установлен, лучше всего произвести обмотку его вывода проволокой, поскольку он слишком чувствителен к статическому напряжению
Обратите особое внимание на полярность. Если питание подвести неверно – диод тут же выйдет из строя
Соедините детали по следующей схеме: аккумулятор, кнопка включения/выключения, резистор, конденсаторы, лазерный диод. Когда работоспособность конструкции проверена, остается лишь придумать для лазера удобный корпус. Для этих целей вполне подойдет стальной корпус от обычного фонаря. Не забудьте также про коллиматор, ведь именно он превращает излучение в тоненький луч.
Теперь, когда вы знаете, как сделать лазер в домашних условиях, не забывайте о соблюдении техники безопасности, храните его в специальном чехле и не носите с собой, так как правоохранительные органы могут выдвинуть вам претензии по этому поводу.
Смотрите видео: Лазер из DVD привода в домашних условиях и своими руками
Лазерный резак — уникальное приспособление, которое полезно иметь в гараже каждого современного мужчины. Изготовить лазер для резки металла своими руками — несложно, главное соблюдать простые правила. Мощность такого устройства будет небольшой, но есть способы увеличить ее за счет подручных приспособлений. Функционала производственной машины, которая без приукрашивания — может все, самоделкой не достичь. Но для бытовых дел, этот агрегат подойдет очень кстати. Давайте рассмотрим, как его соорудить.
Способ №3
Для еще одного варианта изготовления лазерного нивелира потребуется таз с водой. Дело в том, что горизонтальная водная плоскость может служить базой для настройки лазерного луча.
Действуют таким образом:
- Наливают в таз или широкое ведро воду под край.
- Берут кусок пенопласта, строго посередине фиксируют лазерную указку.
- Пенопласт кладут на воду, включают указку.
- Емкость ставят на уровне будущей линии на стене, которую надо наметить.
- Поворачивают лазер в нужную сторону и отмечают карандашом точки на стене.
Важно! Если для создания лазерного нивелира выбран этот метод, нужно учесть, что при неправильном центровании указки и наличии перекоса в одну сторону горизонтальность луча нарушится. Отметки будут выставлены неверно.
Как отремонтировать
Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.
Самодельному приспособлению требуется ремонт:
- при поломках диода;
- при залипании или отказе кнопок и переключателей;
- при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.
Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.
Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.
Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице. Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном
Для мелкого ремонта можно сделать лазерный уровень своими руками
Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.
Способ №4
Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:
- две лазерные указки;
- тренога видеокамеры;
- компакт-диски;
- вращающийся электропривод (например, от ненужного плеера).
Уровень сложности создания данного прибора выше, зато он идеально подходит для стройки и ремонта, меблировки помещений, особенно для сбора кухонных шкафов.
Ход работы будет следующим:
- Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
- К дискам присоединяют обе лазерные указки изолентой или скотчем.
- Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
- Диски с указками ставят в плеер и вращают по оси.
- Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.
Изготовление лазерного креста своими руками
Такой инструмент удобно использовать при различных работах облицовочного типа и монтаже навесной мебели. По этой причине он пользуется не только популярностью среди профессионалов, но и часто является неотъемлемым элементом в инструментарии хозяина городской квартиры или частного дома. Для изготовления прибора необходимы следующие детали:
- указка лазерного типа;
- тренога от фотоаппарата или видеокамеры;
- устаревший плеер;
- несколько ненужных дисков.
От вас потребуется выполнить действия, описанные ниже.
- Из указок делается прямоугольный крест, который закрепляется на приводе от плеера. Этим обеспечивается свободное вращение инструмента вокруг своей оси.
- Обеспечение свободного подъема прибора на необходимую высоту.
- Диски тщательно склеиваются между собой и устанавливаются на привод от плеера.
- На диски крепится крест из указок. Можно использовать скотч или другой липкий материал.
Подача питания
Часть работы выполнена. Теперь самодельное устройство необходимо обеспечить электрическим током. Питание стандартного диода должно быть 3V, а расход до 400 мА. Эти значения могут меняться в зависимости от быстроты записи на диск.
Существует 2 способа питания, каждый из которых обладает преимуществами и недостатками. Тем не менее, каждый из работает от аккумулятора (батареек).
Первый вариант
Отличительная особенность первого способа — регуляция напряжения с помощью резистора. Лазеру не требуется большая мощность. Так, компонентам привода, скорость записи которого 16X, достаточно будет 200 мА. Повышать это значение максимум можно до 300 мА, иначе существует вероятность испортить кристалл и забыть о самодельном лазере. Главные преимущества такого способа заключаются в надёжности изделия и простоте изготовления. Основной недостаток — возможные проблемы с размещением батареек.
Второй способ
Создать лазер по данному варианту будет сложнее. Кроме того, готовое устройство больше подходит для стационарного размещения. Дело в драйвере (микросхеме LM-317), который из себя представляет плату для создания определённой мощности, а также ограничения электротока.
Как видно на схеме, для создания лазера потребуются:
- Непосредственно, микросхема LM-317.
- 2 резистора на 10 Ом.
- 1 переменный резистор на 100 Ом.
- 1 диод.
- Конденсатор на 100 мкФ.
Вне зависимости от окружающей среды, а также источника питания, драйвер будет поддерживать мощность 7V.
