Самодельный миниатюрный лазерный гравер на Arduino Uno

Материалы и инструменты

Для создания гравера вам понадобятся следующие основные компоненты:

• Arduino UNO (с USB-кабелем).
• 2 шаговых двигателя от DVD-приводов.
• 2 контроллера для шаговых двигателей A4988 и соответствующая плата расширения для Arduino.
• Лазер мощностью 250 мВт с настраиваемой оптикой.
• Блок питания (минимум — 12В, 2А).
• 1 N-канальный полевой транзистор IRFZ44N.

Вот список необходимых инструментов:

• Паяльник.
• Дрель.
• Напильник по металлу.
• Наждачная бумага.
• Кусачки.
• Клеевой пистолет.

Создание лазерного гравера

Для простых работ, вроде выжигания узоров на дереве, не нужны сложные и дорогие устройства. Достаточно будет самодельного лазерного гравёра, работающего от аккумулятора.

Прежде чем делать гравёр, необходимо приготовить для его сборки следующие детали:

1. Лазерный диод из DVD-RW привода.
2. Фокусирующая линза.
3. Алюминиевый П-образный профиль или трубка из цветного металла со внутренним диаметром 15-20 мм.
4. Электролитический конденсатор 50 В, 2200 мкФ.
5. Резистор 5 Ом.
6. Плёночный конденсатор 100 нФ.
7. Тактовая кнопка.
8. Выключатель.
9. Теплопроводящий клей.
10. Аккумулятор типа 18650 и холдер для него.
11. Коробка из-под губки для обуви.
12. Скотч, в том числе и двухсторонний.
13. Клеевой термопистолет с расходниками.
14. Контроллер заряда.
15. Гнездо Jack 2,1 Х 5,5 мм.

Вытащите из DVD-привода пишущую головку.

Аккуратно извлеките фокусирующую линзу и разбирайте корпус головки до тех пор, пока не увидите 2 лазера, спрятанных в теплораспределяющие кожухи.

Один из них — инфракрасный, для считывания информации с диска. Второй, красный, — пишущий. Для того чтобы их отличить, подайте на их выводы напряжение в 3 вольта.

Распиновка выводов:

Перед проверкой обязательно наденьте тёмные очки. Ни в коем случае не проверяйте лазер, глядя на окошко диода. Смотреть нужно только на отражение луча.

Необходимо выбрать лазер, который засветился. Оставшийся можно выбросить, если не знаете, куда его применить. Для защиты от статики спаяйте все выводы диода вместе и отложите его в сторонку. Отпилите от профиля 15 см отрезок. Просверлите в нём отверстие под тактовую кнопку. Проделайте в коробке вырезы под профиль, гнездо для зарядки и выключатель.

Принципиальная схема лазерного гравёра из DVD своими руками выглядит следующим образом:

Залудите контактные площадки на плате контроля заряда и холдере:

С помощью проводов к контактам В+ и В- контроллера заряда припаяйте отсек для аккумулятора. Контакты + и — идут на гнездо, оставшиеся 2 — на лазерный диод. Сначала навесным монтажом спаяйте схему питания лазера и хорошо заизолируйте её скотчем.

Проследите, чтобы выводы радиодеталей не замыкались между собой. Припаяйте к питающей схеме лазерный диод и кнопку. Поместите собранное устройство в профиль и приклейте лазер теплопроводящим клеем. Остальные детали закрепите на двухсторонний скотч. Установите на своё место тактовую кнопку.

Вставьте профиль в коробку, выведите провода и закрепите его термоклеем. Припаяйте выключатель и установите его. Ту же процедуру проделайте с гнездом для зарядки. Термопистолетом приклейте на свои места аккумуляторный отсек и контроллер заряда. Вставьте в холдер батарею и закройте коробку крышкой.

Перед началом использования нужно настроить лазер. Для этого в 10 сантиметрах от него поставьте лист бумаги, который будет мишенью для лазерного луча. Разместите фокусирующую линзу перед диодом. Отдаляя и приближая её, добейтесь прожига мишени. Приклейте линзу к профилю в месте, где был достигнут наибольший эффект.

Собранный гравёр отлично подойдёт для мелких работ и развлекательных целей вроде поджигания спичек и прожига воздушных шариков.

Помните, что гравёр — это не игрушка, детям давать его нельзя. Лазерный луч при попадании в глаза вызывает необратимые последствия, поэтому храните устройство в недоступном для детей месте.

Лазер для гравировки по металлу и способы работы устройства

Описывать словами изготовление своими руками лазерного гравёра из 3D-принтера или на базе Ардуино Уно не имеет смысла. Намного информативнее будет увидеть всё своими глазами. Предлагаем Вам посмотреть, как изготовить подобный лазерный гравёр с ЧПУ.

По сути, на подобном лазерном станке можно гравировать даже фото, запустив нужную программу. Многие спрашивают, как подготовить фото для гравировки на лазерном аппарате. Всё просто – фото сканируется, а после грузится в программу.

ФОТО: bing.comГравировка фотографии на металле

Устройство из зубной щетки

У щетки нужно спилить все детали, оставив только корпус. Затем необходимо соединить вал миниатюрного моторчика со сверлом при помощи цангового крепления. Цанговый зажим приобретается отдельно, при этом учитывается диаметр вала движка.

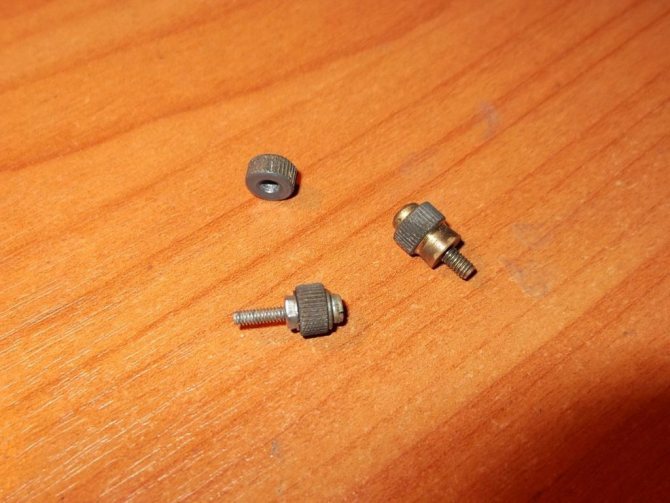

Патрон подходит для вала диаметром от 2 мм. Движок от щетки имеет меньший диаметр. Предварительно необходимо обточить каждый крепежный элемент до конусообразной формы. Это позволит подогнать диаметр вала движка к размеру крепления патрона.

Сверлильный аппарат можно изготовить из блендера, электрического маникюрного инструмента и прочих приспособлений.

Мини-дрель иногда комплектуется регулятором оборотов, другими опциями.

В видео показано, как изготовить оборудование.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

• Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
• Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
• Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Установка программного обеспечения

Вашему лазерному гроверу, который должен работать в автоматическом режиме, потребуется не только установка, но и настройка специального программного обеспечения. Важнейшим элементом такого обеспечения является программа, которая позволяет создавать контуры желаемого рисунка и преобразовывать их под расширение, понятное управляющим элементам лазерного гравера. Такая программа имеется в свободном доступе, и ее можно без особых проблем скачать на свой компьютер.

Программа, скачанная на управляющий гравировальным устройством компьютер, распаковывается из архива и устанавливается. Кроме того, вам потребуется библиотека контуров, а также программа, которая будет отправлять данные по создаваемому рисунку или надписи на контроллер «Ардуино». Такую библиотеку (как и программу для передачи данных на контроллер) также можно найти в свободном доступе. Для того чтобы ваша лазерная самоделка работала корректно, а гравировка, выполняемая с ее помощью, была качественной, вам потребуется настройка и самого контроллера под параметры гравировального устройства.

Основы скрапбукинга. Инструменты для резки бумаги.. Обсуждение на LiveInternet

Цитата сообщения Jane-krasotka

Прочитать целикомВ свой цитатник или сообщество! Инструменты для резки бумаги Резак для бумаги – устройство для быстрого и ровного разрезания бумаги. Очень полезен при оформлении скрап-страничек и открыток. Резак позволяет так ровно разрезать лист бумаги, как не разрежут никакие ножницы.

По способу воздействия на нож резаки делятся на механические (ручные) и электрические. В свою очередь, ручные резаки бывают роликового, сабельного и гильотинного типов.

Роликовый резак (он же дисковый резак или триммерный) представляет собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свою очередь, состоит из заточенного металлического диска, заключенного в защитный кожух.

При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак).

Такой резак идеален для работы с небольшим объемом бумаги – до 10 листов, бывает разных размеров, самые распространенные – 22,5 х 12,5 см; 31 х 31 см; 20 х 46 см.

Он занимает мало места и обладает ценным качеством – способностью отрезать кромку шириной менее миллиметра, что позволяет вести работу с максимальной точностью. В роликовых резаках ножи не подвергаются вторичной заточке, хотя и называются самозатачивающимися. Просто через определенное время их надо поменять.

Сабельный резак называется из-за ножа, который похож на саблю. Сабельный резак наиболее мощный и используется для работы с большим объемом бумаги,однако точность у них остается в пределах 0,1 мм. У сабельных резаков принцип работы несколько иной.

Остро заточенный нож резака закреплен с одного края (во избежание травмы он закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. Нож в сабельном резаке можно затачивать, хотя эта процедура не так проста, как кажется на первый взгляд.

Кроме того, пользоваться сабельным резаком куда сложнее, чем роликовым. Чтобы получить идеальный результат, придется постараться.

Гильотинный резак используется для обработки больших тиражей и прекрасно подходит крупным типографиям. Такой резак бывает ручной, полуавтоматический и автоматический.

Его рабочий механизм (остро заточенный тяжелый нож резака) расположен на массивном столе и приводится в движение рычагом или электроприводом. Лезвие движется не только сверху вниз, но и наискось вдоль лини реза и способно «обрабатывать» внушительные пачки листов до 8 см.

При этом точность достигает долей миллиметра. Когда нож резака тупится, его снимают и подтачивают, а после нескольких заточек меняют.

Макетный нож используется для резки бумаги, заточки карандашей, а так же необходим для вырезания мелких деталей и сложных фигур. Представляет собой тонкое сменное лезвие похожее на перо с защитным колпачком. При работе с таким ножом необходимо иметь макетный коврик (картон, оргалит или фанеру), чтобы не повредить стол, на котором вы работаете.

Роликовые макетный нож позволяет быстро и без особых усилий разрезать бумагу, а так же сделать разнообразные фигурные разрезы специальными насадками.

Циркульный нож применяется для вырезания кругов диаметром от 10 мм до 150 мм. Идеально подходит для изготовления открыток и круглых деталей для скрап-странички.

Нож представляет собой ось с иглой и подвижную ножку на которой установлено лезвие, по средствам вращении которого вырезается окружность. Так же на подвижной ножке нанесена шкала, предназначенная для выбора диаметра вырезаемого круга.

Работать с циркульным ножом необходимо на макетном коврике. Перед резкой убедитесь, что все винты на циркуле закручены.

Фигурный резак легко вырезает любую фигуру по специальному трафарету, он не заменим при создании декоративных элементов для страничек и открыток. Некоторые модели фигурных резаков можно использовать без трафарета.

При работе с таким резаком необходимо иметь макетный коврик, чтобы не повредить стол, на котором вы работаете и обязательно проверить исправность лезвия, при необходимости отрегулировать в соответствии с плотностью выбранного материала.

Серия сообщений «основы основ»:

Часть 1 — Цвет в скрапбукинге. Часть 2 — Инструменты.

… Часть 8 — Инструменты для скрапбукинга: Фигурные дыроколы Часть 9 — Клеевой пистолет Часть 10 — Инструменты для резки бумаги Часть 11 — С чего начать ? Памятка начинающему Часть 12 — Тонируем края бумаги в скрап-работах Часть 13 — Горячий эмбоссинг без штемпельной подушечки Часть 14 — Альтернатива штампам Часть 15 — 12 техник в скрапбукинге

Резак для бумаги | www.samsmasteril.ru

Эта самоделка может стать полезной для любого, кто работает с бумагой или картоном. Она не требует больших денежных затрат. Зато при аккуратной работе обеспечит «чистый» рез любого формата бумаги.

Прежде чем мы приступим к обсуждению темы, замечу, что говорить сегодня мы будем исключительно о прямолинейном резе одного листа бумаги. А теперь к делу.

Каждый из нас хоть раз в жизни сталкивался с необходимостью резать бумагу (картон). Какими инструментами мы для этого пользуемся? Конечно же, ножницами. Если нужен более-менее ровный срез, то в ход идут нож и линейка. Для абсолютной чистоты работы лучше воспользоваться фирменным резаком. Давайте разберемся, в чем же преимущества и недостатки каждого из них.

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Насадки на мини дрель

• Фреза. Можно использовать крутящий барабан от зажигалки. Насадите его на подходящий размерами болт и зафиксируйте гайкой.
• Шлифовальная головка. Подойдет небольшой гвоздь. Оденьте на него корковую пробку от шампанского или намотайте цилиндр из изоленты. Вырежьте из наждачной бумаги требуемой зернистости прямоугольник и наклейте его по окружности цилиндра головки. Для обработки разных материалов потребуется несколько таких головок.
• Циркулярная пила. Для изготовления подойдет верхняя или нижняя часть от батарейки типоразмера C – так называемой «бочки». Материал батарейки достаточно прочный, чтобы сделать циркульный диск. Для разметки используйте циркуль, чтобы наметить отверстие в центре. Косые зубья должны быть одинакового размера во избежание биения в процессе работы. Для фиксации в патроне дрели используйте болт, закрепив на нем диск с помощью гаек. Как видите, мини дрель своими руками из моторчика сделать несложно, если вы преисполнены энтузиазма. Подойдут многие подручные материалы, которые вы чаще всего выбрасываете. Единственно, на что придется потратиться – цанга: изготовить ее самостоятельно крайне сложно.

Советы по выбору резака для бумаги

Резак незаменимый атрибут для офисов, типографий и рукодельниц. Резак позволяет дорезать бумагу до необходимого формата, нарезать брошюры, бейджи. Основные преимущества устройства в быстрой и ровной нарезке. На рынке большое разнообразие ножей и ножниц, но почему же следует отдать предпочтение резаку для бумаг? Именно об этом подробно рассказано ниже.

Тип резки

—Сабельные резаки считаются универсальными и наиболее мощными, максимальная партия резки достигает 50 листов, чаще всего 20-30 листов. Применяются для прорезания средних тиражей бумаги в копировальных центрах и офисах.

Справляются с нарезанием широкого диапазона материалов, таких как: бумага, фольга, картон, калька, кожа. По принципу работы сабельный резак напоминает ножницы. С одного края закреплен острый нож, с другого края располагается рукоятка.

Во избежание травм производители добавили в конструкцию защитный кожух, для большей эффективности многие модели снабдили контрножом. Несмотря на остроту ножа, точность реза у сабельных резаков меньше чем у дисковых.

Чем больше партия реза, тем ниже точность, это можно исправить, уменьшая тираж нарезки, но соответственно возрастут трудозатраты. Для нарезки крупных партий визиток или малоформатной типографской продукции такой тип резки нецелесообразен.

Существенный недостаток сабельного резака — сложность заточки ножа. Нож-сабля имеет элипсойдную форму, поэтому простой заточкой обойтись не получится. Для заточки ножей такой формы необходимо дорогостоящее оборудование, этим и обуславливается не маленькая цена на новые ножи.

Несмотря на все недостатки, тип сабельной резки очень популярен и распространен благодаря компактности и не высокой стоимости устройства.

— Роликовые (дисковые) резаки. Используются в офисах, фотостудиях, рекламных агенствах. Позволяют ровно (без смещения) нарезать партию до 20 листов, подходящий вариант для резки небольших тиражей печатной продукции и подравнивания. Принцип работы заключается в перемещении режущего элемента вдоль направляющей.

Режущий элемент расположен в защитном кожухе, который движется по штанге. На рабочем столе установлен контрнож (металлическая пластина), при резке линия разреза располагается между режущим элементом и контрножом. Такой способ позволяет нарезать небольшие объемы бумаги без значительных отклонений в точности.

Недостатком является прогиб штанги (чем она длиннее, тем быстрее появится прогиб) и образование зазоров между диском и контрножом. Преимущество дисковых резаков в возможности работы с большими форматами бумаги, вплоть до формата А0.

Дисковая конструкция позволяет совмещать в одном устройстве несколько полезных функций: нарезку, беговку, фигурный край. Режущий элемент (диск) быстро изнашивается, поэтому производители выпускают широкий ассортимент комплектующих, как для ровной, так и для фигурной резки по сравнительно невысокой стоимости.

Заменить режущий инструмент не составит труда. Именно из-за простоты обслуживания и дешевизны роликовые резаки пользуются популярностью в небольших типографиях и офисах.

— Гильотинные резаки рассчитаны на типографии и офисы с большим оборотом. Устройство занимает много места и имеет внушительный вес. Тяжелый нож и надежная конструкция позволяют нарезать тираж в 200 листов. Принцип работы гильотинного резака не совсем схож со всем известной гильотиной.

Помимо прямого реза, производители модифицировали современные модели и внесли возможность разреза наискось. Усовершенствованная конструкция добавляет эффективности устройству и позволяет справляться с большими объемами бумаг. К немаловажным достоинствам следует отнести высокую точность реза, чем не могут похвастаться сабельные резаки.

Современные модели снабжены подсветкой линии реза, оптическими линейками и нониусом. Со всей серьезностью производители подошли к вопросу безопасности, насколько известно из истории, гильотина довольно травмоопасный (мягко выражаясь) прибор.

По этой причине большинство представленных моделей оснащены светочувствительными датчиками, которые немедленно останавливают работу ножа при попадании посторонних предметов на линию реза. Небольшие настольные модели оборудованы защитным кожухом.

Плюсом конструкции считается удобство обслуживания и разумные траты на замену деталей (ножей). Гильотинные резаки позволяют снимать нож и повторно затачивать в мастерских. Большие и тяжелые ножи меньше подвержены износу, деформации, сколам. После нескольких «кустарных» заточек ножа рекомендуется приобретать новый.

Помимо ножа необходимо следить за состоянием марзана – планки, расположеной на рабочей поверхности по линии реза. Обычно марзан изготовлен из пластика или дерева, служит для смягчения удара гильотины, предотвращает порчу и быстрое затупление лезвия. Марзан является таким же расходным материалом как и нож, доступен в продаже и легко заменяется.

Еще одним плюс гильотинного резака в его бесшумности, ни один из предыдущих типов не может похвастаться такой особенностью. В промышленных масштабах, когда нарезка происходит весь день, шум не стоит списывать со счетов.

Однако гильотинные резаки нецелесообразно покупать для мелких предприятий и офисов, использовать такой резак на стопках в 20 листов не выгодно.

Максимальный формат и рабочая поверхность

В резаках производители указывают максимальный формат резки, прибор нарежет любой формат меньшей размерности. Все существующие форматы указаны в ISO 216.

А0 и А1 — плакаты, чертежи.

А3 и А2 — газеты, чертежи, плакаты.

А4 — самый распространенный формат бумаги, на котором печатается все, от документов до листовок и журналов.

А5 —открытки, листовки буклеты.

Помимо поддерживаемого формата необходимо обратить внимание на разметку рабочего стола, чем больше осевых линий на поверхности, тем проще ориентировать и выровнять стопку бумаги. Наличие разметки в градусах удобное дополнение к вертикальным и горизонтальным ориентирам.

Так же стоит учитывать материал изготовления рабочей поверхности, встречаются модели из пластика или металла. Пластиковой поверхностью оснащены небольшие мобильные модели, конструкция из современных пластиков легкая и прочная.

Однако металл считается более износостойким вариантом, сильно утяжеляет резак, из-за чего чаще используется на стационарных устройствах.

Критерии выбора

В первую очередь при выборе резака необходимо отталкиваться от того где и как он будет использоваться.

Для малого или среднего офиса следует выбирать модели сабельного или дискового способа резки, они позволят разрезать до 20 листов бумаги, фотобумаги, пленки, тонкого картона с максимальным форматом А4. Стоимость таких моделей варьируется в пределах 1000 — 10000 рублей.

Типографиям, фотостудиям и крупным предприятиям с большим документооборотом предпочтительнее выбирать модель резака в зависимости от предъявляемых требований. Так офису, занимающемуся документами формата А4, нет необходимости переплачивать за широкоформатный резак, подойдут модели любого типа с количеством реза от 20 до 150 листов. Ценовой диапазон которых 10000 – 20000 рублей.

Типографиям и фотостудиям, занимающимся печатью постеров и плакатов придется выбирать максимальный формат А0 , А1, А2 стоимостью от 4000 до 11000 рублей. В широкоформатных резаках не стоит рассчитывать на большой объем партии, поэтому узкоспециализированным печатным предприятиям лучше покупать несколько резаков для разных форматов.

Для типографий, издающих книги и журналы лучшим приобретением будет профессиональный стационарный гильотинный резак ценой от 10000 до 28000 рублей.

Рукодельницам, занимающимся скрапбукингом и творчеством важно наличие нарезки различных материалов. Производители выпускают недорогие модели с возможностью нарезки картона и ткани формата А4, А3.

Особенности использования контуров

Если с вопросом о том, как сделать ручной лазерный гравер, вы уже разобрались, то необходимо прояснить и вопрос о параметрах контуров, которые могут наноситься при помощи такого устройства. Такие контуры, внутренняя часть которых не заполняется даже в том случае, если исходный рисунок закрашен, должны передаваться на контроллер гравера файлами не в пиксельном (jpeg), а векторном формате. Это значит, что изображение или надпись, наносимые на поверхность обрабатываемого изделия при помощи такого гравера, будут состоять не из пикселей, а из точек. Такие изображения и надписи можно как угодно масштабировать, ориентируясь на площадь поверхности, на которую они должны быть нанесены.

При помощи лазерного гравера на поверхность обрабатываемого изделия можно нанести практически любой рисунок и надпись, но для этого их компьютерные макеты необходимо перевести в векторный формат. Выполнить такую процедуру несложно: для этого используются специальные программы Inkscape или Adobe Illustrator. Файл, уже переведенный в векторный формат, необходимо преобразовать еще раз, чтобы его смог корректно воспринимать контроллер гравировальной установки. Для такого преобразования используется программа Inkscape Laserengraver.


Изготовление прибора с ЧПУ

При больших объёмах работ обычный гравёр не справится с нагрузкой. Если вы собираетесь использовать его часто и много, вам понадобится устройство с числовым программным управлением.

Сборка внутренней части

Даже в домашних условиях можно сделать лазерный гравёр. Для этого из принтера нужно извлечь шаговые двигатели и направляющие. Они будут приводить в движение лазер.

Полный список необходимых деталей выглядит следующим образом:

• Лазерный диод из пишущего привода.
• Радиатор для диода.
• 3 шаговых двигателя.
• 6 направляющих круглого сечения.
• Крепления для направляющих.
• 3 двойных или 6 одинарных кареток скольжения.
• Блок питания 5 В, 4 А.
• Arduino UNO.
• 2 драйвера шаговых двигателей.
• 2 выключателя.
• Лист металла 50 х 50 см и толщиной 2 мм (для основания).
• Большой лист фанеры.
• Уголки для скрепления фанеры.
• Саморезы.
• 2 мебельных петли.

•

• Подвижный кабель-канал.
• Пластиковые стяжки для проводов.
• Транзистор IRFZ44.
• 2 прижимных ролика.
• 5 шестерней.
• Металлический стержень (ось для шестерней и роликов).
• 4 подшипника.
• Зубчатый ремень.
• Понижающий DC-DC преобразователь на 2 А.
• Четыре концевых выключателей.
• Тактовая кнопка.
• Гнездо Jack 2,1 х 5,5 мм.
• 4 резиновые или силиконовые ножки.
• Теплопроводящий клей.
• Эпоксидная смола с отвердителем.

Схема подключения всех компонентов:

Вид сверху:

Расшифровка обозначений:

• Полупроводниковый лазер с радиатором.
• Каретка.
• Направляющие оси X.
• Прижимные ролики.
• Шаговый двигатель.
• Ведущая шестерня.
• Зубчатый ремень.
• Крепления направляющих.
• Шестерни.
• Шаговые электродвигатели.
• Основание из листа металла.
• Направляющие оси Y.
• Каретки оси X.
• Зубчатые ремни.
• Опоры креплений.
• Концевые выключатели.

Измерьте длину направляющих и разделите их на две группы. В первой окажутся 4 коротких, во второй — 2 длинных. Направляющие из одной группы должны быть одинаковой длины.

Добавьте к длине каждой группы направляющих по 10 сантиметров и вырежьте по полученным размерам основание. Из обрезков согните П-образные опоры для креплений и приварите их к основанию. Разметьте и просверлите в них отверстия для болтов.

Просверлите в радиаторе отверстие и вклейте туда лазер, используя теплопроводящий клей. К нему припаяйте провода и транзистор. Болтами прикрутите радиатор к каретке.

Установите на две опоры крепления для направляющих и зафиксируйте их болтами. Вставьте в крепления направляющие оси Y, на их свободные концы наденьте каретки оси X. В них вденьте оставшиеся направляющие с установленной на них лазерной головкой. Наденьте на направляющие оси Y крепления и прикрутите их к опорам.

Просверлите отверстия в местах крепления электромоторов и шестерёночных осей. Установите на свои места шаговые двигатели и на их валы наденьте ведущие шестерни. Вставьте в отверстия заранее нарезанные из металлического стержня оси и закрепите их эпоксидным клеем. После его застывания наденьте на оси шестерни и прижимные ролики со вставленными в них подшипниками.

Установите зубчатые ремни так, как это показано на схеме. Перед закреплением натяните их. Проверьте подвижность оси Х и лазерной головки. Они должны перемещаться с небольшим усилием, вращая через ремни все ролики и шестерни.

Подключите к лазеру, двигателям и концевикам провода и стяните их стяжками. Получившиеся пучки уложите в подвижные кабель-каналы и закрепите их на каретках.

Концы проводов выведите наружу.

Изготовление корпуса

Просверлите в основании отверстия для уголков. Отступите от его краёв 2 сантиметра и начертите прямоугольник.

Его ширина и длина повторяет размеры будущего корпуса. Высота у корпуса должна быть такой, чтобы в него помещались все внутренние механизмы.

Расшифровка обозначений:

• Петли.
• Тактовая кнопка (старт/стоп).
• Выключатель питания Arduino.
• Выключатель лазера.
• Гнездо 2,1 х 5,5 мм для подачи 5 В питания.
• Защитный короб DC-DC инвертора.
• Провода.
• Защитный короб Arduino.
• Крепления корпуса.
• Уголки.
• Основание.
• Ножки из нескользящего материала.
• Крышка.

Вырежьте из фанеры все детали корпуса и скрепите их уголками. С помощью петель установите на корпус крышку и прикрутите его к основанию. В передней стенке вырежьте отверстие и просуньте сквозь него провода.

Соберите из фанеры защитные кожухи и вырежьте в них отверстия под кнопку, выключатели и гнёзда. Установите Arduino в кожух так, чтобы USB разъём совпал с предназначенным для него отверстием. Настройте DC-DC преобразователь на напряжение 3 В при токе 2 А. Закрепите его в кожухе.

Установите на свои места кнопку, гнездо питания, выключатели и спаяйте электрическую схему гравёра воедино. После припаивания всех проводов установите кожухи на корпус и прикрутите их саморезами. Чтобы гравёр заработал, нужно залить прошивку в Arduino.

После прошивки включите гравёр и нажмите кнопку «Старт». Лазер оставьте выключенным. Нажатие кнопки запустит процесс калибровки, во время которого микроконтроллер измерит и запомнит длину всех осей и определит положение лазерной головки. После его завершения гравёр станет полностью готовым к работе.

Прежде чем начинать работать с гравёром, нужно перевести изображения в понятный для Arduino формат. Сделать это можно с помощью программы Inkscape Laserengraver. Переместите в неё выбранное изображение и нажмите на Convert. Полученный файл отправьте по кабелю на Arduino и запустите процесс печати, включив перед этим лазер.

Такой гравёр может обрабатывать только предметы, состоящие из органических веществ: дерево, пластик, ткани, лакокрасочные покрытия и прочие. Металлы, стекло и керамику гравировать на нем не получится.

Никогда не включайте гравёр с открытой крышкой. Лазерный луч, попадая в глаза, концентрируется на сетчатке, повреждая её. Рефлекторное закрытие век вас не спасёт — лазер успеет выжечь участок сетчатки ещё до того, как они захлопнутся. При этом вы можете ничего не почувствовать, но со временем сетчатка начнёт отслаиваться, что может привести к полной или частичной потере зрения.

Если вы поймали лазерный «зайчик», как можно скорее обратитесь к офтальмологу — это поможет избежать серьёзных проблем в дальнейшем.

Это интересно: Как сделать трубогиб своими руками – чертежи, фото и видео

Как сделать гравер своими руками – комплектующие и порядок сборки

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами.

Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

• фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
• сверление и растачивание отверстий небольшого диаметра;
• резка тонколистового материала;
• очистка изделия от следов коррозии и других стойких загрязнений;
• нанесение на обрабатываемую поверхность надписей и узоров;
• шлифовка и полировка.

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие:

1. Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
2. Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
3. Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.
