Лазерный гравер из dvd своими руками. 3d модели и инструкция по изготовлению.

Материалы и инструменты

Изготовление прибора с ЧПУ

При больших объёмах работ обычный гравёр не справится с нагрузкой. Если вы собираетесь использовать его часто и много, вам понадобится устройство с числовым программным управлением.

Сборка внутренней части

Даже в домашних условиях можно сделать лазерный гравёр. Для этого из принтера нужно извлечь шаговые двигатели и направляющие. Они будут приводить в движение лазер.

Полный список необходимых деталей выглядит следующим образом:

• Лазерный диод из пишущего привода.
• Радиатор для диода.
• 3 шаговых двигателя.
• 6 направляющих круглого сечения.
• Крепления для направляющих.
• 3 двойных или 6 одинарных кареток скольжения.
• Блок питания 5 В, 4 А.
• Arduino UNO.
• 2 драйвера шаговых двигателей.
• 2 выключателя.
• Лист металла 50 х 50 см и толщиной 2 мм (для основания).
• Большой лист фанеры.
• Уголки для скрепления фанеры.
• Саморезы.
• 2 мебельных петли.
• Провода сечением 0,5 мм².
• Подвижный кабель-канал.
• Пластиковые стяжки для проводов.
• Транзистор IRFZ44.
• 2 прижимных ролика.
• 5 шестерней.
• Металлический стержень (ось для шестерней и роликов).
• 4 подшипника.
• Зубчатый ремень.
• Понижающий DC-DC преобразователь на 2 А.
• Четыре концевых выключателей.
• Тактовая кнопка.
• Гнездо Jack 2,1 х 5,5 мм.
• 4 резиновые или силиконовые ножки.
• Теплопроводящий клей.
• Эпоксидная смола с отвердителем.

Схема подключения всех компонентов:

Вид сверху:

Расшифровка обозначений:

1. Полупроводниковый лазер с радиатором.
2. Каретка.
3. Направляющие оси X.
4. Прижимные ролики.
5. Шаговый двигатель.
6. Ведущая шестерня.
7. Зубчатый ремень.
8. Крепления направляющих.
9. Шестерни.
10. Шаговые электродвигатели.
11. Основание из листа металла.
12. Направляющие оси Y.
13. Каретки оси X.
14. Зубчатые ремни.
15. Опоры креплений.
16. Концевые выключатели.

Измерьте длину направляющих и разделите их на две группы. В первой окажутся 4 коротких, во второй — 2 длинных. Направляющие из одной группы должны быть одинаковой длины.

Добавьте к длине каждой группы направляющих по 10 сантиметров и вырежьте по полученным размерам основание. Из обрезков согните П-образные опоры для креплений и приварите их к основанию. Разметьте и просверлите в них отверстия для болтов.

Просверлите в радиаторе отверстие и вклейте туда лазер, используя теплопроводящий клей. К нему припаяйте провода и транзистор. Болтами прикрутите радиатор к каретке.

Установите на две опоры крепления для направляющих и зафиксируйте их болтами. Вставьте в крепления направляющие оси Y, на их свободные концы наденьте каретки оси X. В них вденьте оставшиеся направляющие с установленной на них лазерной головкой. Наденьте на направляющие оси Y крепления и прикрутите их к опорам.

Просверлите отверстия в местах крепления электромоторов и шестерёночных осей. Установите на свои места шаговые двигатели и на их валы наденьте ведущие шестерни. Вставьте в отверстия заранее нарезанные из металлического стержня оси и закрепите их эпоксидным клеем. После его застывания наденьте на оси шестерни и прижимные ролики со вставленными в них подшипниками.

Установите зубчатые ремни так, как это показано на схеме. Перед закреплением натяните их. Проверьте подвижность оси Х и лазерной головки. Они должны перемещаться с небольшим усилием, вращая через ремни все ролики и шестерни.

Подключите к лазеру, двигателям и концевикам провода и стяните их стяжками. Получившиеся пучки уложите в подвижные кабель-каналы и закрепите их на каретках.

Концы проводов выведите наружу.

Первый вариант сборки

Как сделать нож своими руками в домашних условиях

В данной ситуации необходимо использовать следующую схему сборки устройства на основе лазерного диода, извлеченного из DVD-RW привода.

Схема сборки

Минусом такой схемы является наличие ситуации проседания напряжения аккумулятора в момент разрядки, что вызывает линейное падение степени яркости лазера. Чтобы собрать лазерную установку по приведенной схеме, нужен не только диод, но и конденсаторы с любым напряжением (от 3В). На схеме они отмечен значком C1 и С2. Емкость первого конденсатора должна быть 0,1 мкФ, а второго – 100 мкФ. Они защитят диод от статического электричества, а также обеспечат плавный переход процессов. Когда конденсаторы были подсоединены к лазерному источнику света, с выводом можно будет снять проволоку. При соединении к диоду один из выводов на корпус будет подавать минус. В тоже время второй вывод будет плюсом, а третий – не применяется. Расположение плюсов достаточно хорошо показано на второй схеме, которая будет описана ниже. Стоит знать, что на корпус некоторых диодов подается плюс (например, у 808нм лд). Для сдвоенных моделей характерно наличие среднего вывода для общего минуса (G), а крайний – C для питания DVD, CD, D. Запитать такую схему можно от мобильного аккумулятора или 3 аккумулятора АА.

При этом ток также может иметь отличные значения. К примеру, при соответствующих скоростях записи DVD-RW привода, лазерный диод может иметь следующие значения таких параметров, как мощность и ток:

• при скорости 16 мощность составит 200мВт, а ток — 250-260мА;
• при скорости 18 мощность составит 200мВт, а ток — 300-350мА;
• при скорости 20 мощность составит 270мВт, а ток — 400-450мА;
• при скорости 22 мощность составит 300мВт, а ток — 450-500мА;
• при скорости 24 мощность составит 300мВт, а ток — 450-500мА.

Инфракрасный диод

Инфракрасный диод CD-RW привода будет иметь мощность в 100-200мВт. Для сравнения, фиолетовый в BLU-RAY RW — от 60 до 150мВт, а в не пишущих моделях -15 мВт.Перед сборкой данной схемы, при использовании лазерного диода DVD привода, необходимо узнать, какое сопротивление требуется для резистора R1. Для этого можно использовать формулу R1=(Uвх.-Uпад.)/I , в которой:

• Uвх. – напряжение, идущее от аккумулятора;
• Uпад. — падение напряжения, которое принимает диод. Красный диод должен примерно иметь Uпад. равное 3 В. Такое напряжение пойдет для маломощного не пишущего DVD привода. Для инфракрасного диода Uпад. составит примерно 1,9 В, а для фиолетового или синего – 5,5 В и 4-4,4 В соответственно;
• I — сила тока. Ее можно узнать из специальной таблицы.

При сборке лазера многие специалисты рекомендуют использовать резисторы большего сопротивления, чем получилось при расчетах. Это позволит защитить полупроводник от тока чрезмерного значения. Используя мультиметр, далее можно будет уменьшить сопротивление.

Изготовление бормашины из блендера

Кухонная техника часто используется для изготовления различных инструментов. Электрический гравер можно сделать самому в домашних условиях. Для этого потребуются:

• блендер;
• кулачковый патрон с ключом;
• насадка под кулачковый патрон;
• напильник.

Процесс изготовления состоит из нескольких этапов.

1. Сначала корпус блендера разбирают. Затем снимают заводскую насадку и отрезают часть корпуса. Потом блендер включают и стачивают диаметр рабочей части до нужного размера. Для этого используют плоский напильник для работ по металлу.
2. После этого корпус снова собирают. Затем крепят на вал блендера насадку. На неё при помощи винтов закрепляют кулачковый патрон.

Процесс сборки

Как сделать пеллеты для котла в домашних условиях

Самодельный гравировальный станок предложенной конструкции – это устройство челночного типа, один из подвижных элементов которого отвечает за перемещение по оси Y, а два других, спаренных, – за перемещение по оси X. За ось Z, которая также оговаривается в параметрах такого 3D-принтера, принимается глубина, на которую осуществляется прожиг обрабатываемого материала. Глубина отверстий, в которые устанавливаются элементы челночного механизма лазерного гравера, должна составлять не менее 12 мм.

Рамка рабочего стола – размеры и допуски

В качестве направляющих элементов, по которым будет перемещаться рабочая головка лазерного гравировального устройства, могут выступать алюминиевые стержни диаметром не менее 10 мм. Если найти стержни из алюминия не представляется возможным, для этих целей можно использовать стальные направляющие такого же диаметра. Необходимость применения стержней именно такого диаметра объясняется тем, что в таком случае рабочая головка лазерного гравировального устройства не будет провисать.

Изготовление подвижной каретки

Поверхность стержней, которые будут использоваться в качестве направляющих элементов для лазерного гравировального устройства, надо очистить от заводской смазки и тщательно отшлифовать до идеальной гладкости. Затем на них следует нанести смазывающий состав на основе белого лития, который улучшит процесс скольжения.

Сборка корпуса

Установка шаговых двигателей на корпус самодельного гравировального устройства осуществляется при помощи кронштейнов, изготовленных из листового металла. Чтобы сделать такой кронштейн, лист металла, ширина которого приблизительно соответствует ширине самого двигателя, а длина в два раза превышает длину его основания, сгибают под прямым углом. На поверхности такого кронштейна, где будет располагаться основание электромотора, сверлят 6 отверстий, 4 из которых необходимы для фиксации самого двигателя, а два остальных – для крепления кронштейна к корпусу при помощи обычных саморезов.

Для установки на вал электромотора приводного механизма, состоящего из двух шкивов, шайбы и болта, также используется кусок металлического листа соответствующего размера. Чтобы смонтировать такой узел, из металлического листа формируют П-образный профиль, в котором просверливаются отверстия для его крепления к корпусу гравера и для выхода вала электродвигателя. Шкивы, на которые будут надеваться зубчатые ремни, насаживаются на вал приводного электромотора и размещаются во внутренней части П-образного профиля. Надетые на шкивы зубчатые ремни, которые должны приводить в движение челноки гравировального устройства, соединяются с их деревянными основаниями при помощи саморезов.

Установка шаговых двигателей

Окончательная настройка и подготовка к работе

Изготовив лазерный гравировальный станок своими руками и закачав в его управляющий компьютер необходимое программное обеспечение, не приступайте к работе сразу: оборудование нуждается в окончательной настройке и регулировке. В чем заключается такая регулировка? Прежде всего необходимо убедиться, что максимальные перемещения лазерной головки станка по осям X и Y совпадают со значениями, полученными при преобразовании векторного файла. Кроме того, в зависимости от толщины материала, из которого изготовлено обрабатываемое изделие, надо отрегулировать параметры тока, подаваемого на лазерную головку. Делать это нужно для того, чтобы не прожечь изделие, на поверхности которого требуется выполнить гравировку.

Очень важным и ответственным процессом является точная настройка (юстировка) лазерной головки. Юстировка нужна для того, чтобы отрегулировать мощность и разрешение луча, вырабатываемого лазерной головкой вашего гравера. На дорогих серийных моделях лазерных гравировальных установок юстировка выполняется при помощи дополнительного маломощного лазера, установленного в основную рабочую головку. Однако в самодельных граверах, как правило, используются недорогие лазерные головки, поэтому такой способ точной настройки луча для них не подходит.

Испытайте свой самодельный лазерный гравер сначала на простых рисунках

Достаточно качественная юстировка самодельного лазерного гравера может быть выполнена при помощи светодиода, извлеченного из лазерной указки. Провода светодиода подсоединяются к источнику питания с напряжением 3 В, а сам он фиксируется на рабочем конце штатного лазера. Попеременно включая и регулируя положение лучей, исходящих от тестового светодиода и лазерной головки, добиваются их совмещения в одной точке. Удобство использования светодиода от лазерной указки заключается в том, что юстировка с его помощью может выполняться без риска нанесения вреда как рукам, так и глазам оператора гравировальной установки.

Как можно использовать Arduino

Небольшую плату, имеющую собственный процессор и память, контакты – Ардуино – используют в процессе проектирования электронных устройств. Своего рода, это – электронный конструктор, имеющий взаимодействие с окружающей средой. Через контакты к плате можно подключить лампочки, датчики, моторы, роутеры, магнитные замки к дверям – всё, что питается от электричества.

Arduino эффективно для разработки программируемых устройств, которые могут многое:

• прокладывать маршрут движения устройства (чпу станок),
• в партнёрстве с Easydrivers, можно осуществлять управление шаговыми двигателями станка,
• через эту открытую программируемую платформу можно осуществлять ПО персонального компьютера,
• подключение к Arduino датчика движения Line Track Sensor позволит отслеживать белые линии на темном фоне и наоборот,
• его используют для построения робота и различных узлов станков,
• выполняют ограничение шаговых моторов (при выезде за границу).

Порядок расчета разрешающей способности шагового двигателя dvd привода

Чтобы измерить разрешение шагового двигателя привода CD / DVD, нужен цифровой микрометр. Расстояние вдоль винта было уже измерено. Общая длина винта промерена с помощью микрометра, которая оказалась 51,56 мм. Далее нужно определить значение отведения, которое представляет собой расстояние между двумя соседними резьбами на винте. Потоки были рассчитаны на 12 нитей в пределах этого расстояния. Отвод = расстояние между соседними нитями = (общая длина / количество нитей = 51,56 мм) / 12 = 4,29 мм / об. Угол шага составляет 18 градусов, что соответствует 20 шагам / оборот. Теперь, когда вся необходимая информация доступна, разрешение шагового двигателя можно рассчитать, как показано выше: Разрешение = (Расстояние между смежными нитями) / (N шагов / оборот) = (4,29 мм / оборот) / (20 шагов / оборот) = 0,214 мм / шаг. Что в 3 раза лучше требуемого разрешения, которое составляет 0,68 мм / шаг.

Как сделать лазер из компьютерной мыши

Мощность лазера, сделанного из компьютерной мышки будет намного меньше, чем мощность лазера, изготовленного предыдущим способом. Процедура изготовления не сильно различается.

1. Первым делом найдите старую или ненужную мышь с видимым лазером любого цвета. Мышки с невидимым свечением не подойдут по понятным причинам.
2. Далее аккуратно разберите ее. Внутри заметите лазер, который придется отпаивать с помощью паяльника
3. Теперь повторите пункты 3-5 из вышеописанной инструкции. Различие таких лазеров, повторимся, только в мощности.

Каждый из нас держал в руках лазерную указку. Несмотря на декоративность применения, в ней находится самый настоящий лазер, собранный на основе полупроводникового диода. Такие же элементы устанавливаются на лазерных уровнях и .

Следующее популярное изделие, собранное на полупроводнике – записывающий DVD привод вашего компьютера. В нем установлен более мощный лазерный диод, обладающей термической разрушительной силой.

Это позволяет прожигать слой диска, нанося на него дорожки с цифровой информацией.

Техника безопасности и тестирование

Когда все работы закончены, наступает время протестировать полученный мощный лазер. В помещении делать этого не рекомендуется. Поэтому лучше выйти на улицу в безлюдное место

При этом стоит помнить, что сделанное устройство в несколько сотен раз мощнее обычной лазерной указки, а это обязывает пользоваться им с особой осторожностью. Не стоит направлять луч на людей или животных, внимательно следить за тем, чтобы луч не отразился и не попал в глаза

При использовании красного луча лазера рекомендуется одевать зелёные очки, это значительно снизит риск повреждения зрения в непредвиденных случаях. Ведь даже со стороны смотреть на лазерные лучи не рекомендуется.

Созданный прибор при правильно настроенной линзе вполне может резать полиэтиленовые пакеты, выжигать на дереве, лопать воздушные шарики и даже обжечь — своего рода боевой лазер. Невероятно, что можно сделать из двд привода. Поэтому тестируя изготовленный прибор, всегда стоит помнить о технике безопасности.

Лазер своими руками из ДВД привода

Для начала, необходимо раздобыть сам привод. Его можно снять со старого компьютера или приобрести на барахолке за символическую стоимость.

Информация: Чем выше заявленная скорость записи, тем более мощный прожигающий лазер применяется в приводе.

Сняв корпус, и отсоединив управляющие шлейфы, демонтируем пишущую головку вместе с кареткой.

1. Соединяем ножки диода между собой с помощью проволоки (шунтируем). При демонтаже может накопиться статическое электричество, и диод может выйти из строя
2. Удаляем алюминиевый радиатор. Он достаточно хрупкий, имеет крепление, конструктивно «заточенное» под конкретный ДВД привод, и при дальнейшей эксплуатации не нужен. Просто перекусываем радиатор кусачками (не повреждая диод)
3. Выпаиваем диод, освобождаем ножки от шунта.

Элемент выглядит так:

Есть соблазн просто подключить 5 вольт с ограничительным резистором, и не мучиться со схемой. Это неверный подход, поскольку любые светодиоды (в том числе и лазерные) питаются не напряжением, а током. Соответственно нужен токовый стабилизатор. Самый доступный вариант – использование микросхемы LM317.

Собрать лазер своими руками можно в корпусе от световой указки, либо приобрести готовый модуль для лазера в магазинах электроники или на китайских сайтах (например, Али Экспресс).

Преимущество такого решения – вы получаете готовую регулируемую линзу в комплекте. Схема блока питания (драйвер) легко умещается в корпусе модуля.

Важно! Фокусировать луч необходимо при любой конструкции. Он может быть параллельным (если нужна дальность) или конусообразным (при необходимости получить концентрированное термическое пятно).. Линза в комплекте с регулирующим устройством именуется коллиматором

Линза в комплекте с регулирующим устройством именуется коллиматором.

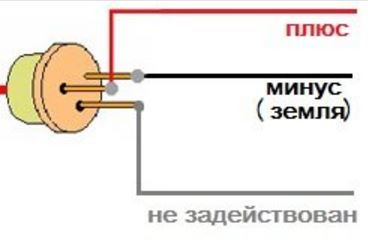

Чтобы правильно подключить лазер из двд привода, нужна схема контактов. Вы можете отследить минусовой и плюсовой провод по маркировке, на монтажной плате. Сделать это нужно перед демонтажем диода. Если такой возможности нет – воспользуйтесь типовой подсказкой:

Минусовой контакт имеет электрическую связь с корпусом диода. Найти его не составит труда. Относительно минуса, расположенного внизу, плюсовой контакт будет справа.

Если у вас трехножечный лазерный диод (а таких большинство), слева будет или неиспользуемый контакт, или подключение фотодиода. Так бывает, если в одном корпусе расположен и прожигающий и считывающий элемент.

Вторая жизнь старым приводам

Многих интересует вторичное использование компонентов техники со статусом – морально устаревшая. В интернет-ресурсах уже есть интересные публикации по поводу того, где найти применение для старых приводов CD или DVD.

Один из умельцев изготовил своими руками станок чпу из dvd-Rom, хотя для управления подойдет и CD-ROM. В ход идет все, что имеется в наличии. Станок предназначен для изготовления печатной платы в электронике и фрезеровки-гравирования небольших заготовок. Последовательность работ можно сформулировать так:

1. Понадобится три двд-ром привода для точного позиционирования, чтобы координатный станок перемещать вдоль трёх осей. Приводы должны быть разобраны, а лишние элементы убраны. На шасси должен остаться только шаговый двигатель вместе с механизмом скольжения.

ВАЖНО! Шасси разобранного привода должно быть металлическим, а не пластмассовым.

1. Поскольку двигатель от DVD – биполярный, достаточно обе обмотки прозвонить тестером, чтобы определить их предназначение.
2. Кое-кто сомневается, достаточно ли мощности моторчика, рабочий узел передвигался на нужное расстояние? Чтобы уменьшить усилия двигателя, важно определиться, что стол будет подвижным, а не портального типа.
3. Основание станины – 13,5х17 см, а высота брусков для вертикальной стойки станка 24 см. Хотя DVD приводы производителей могут отличаться габаритами.
4. Далее надо взять шаговые двигатели, чтобы припаять провода управления (не важно – это будут контакты двигателя или кабельный шлейф).
5. Поскольку соединение с помощью винтов здесь не приемлемо, деревянные прямоугольники (будущие платформы), которые будут передвигаться вдоль трех осей, надо приклеить к подвижным деталям двигателя.
6. Шпинделем послужит электродвигатель, имеющий два винтовых зажима. Он должен быть предельно легким, иначе механизмам от CD/DVD его будет трудно поднять.

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности. Кратковременное воздействие на кожу человека, вызывает сильный ожог

Кратковременное воздействие на кожу человека, вызывает сильный ожог.

Если вы работаете с металлическими пластинами, отраженные блики луча могут повредить сетчатку глаза. Лучшей защитой послужит оргстекло красного цвета. Это нейтрализует синий лазерный луч, и позволит контролировать процесс в реальном времени.

Важно! Следует помнить, что большинство контроллеров на базе Arduino работают только с векторными изображениями. Если ваша картинка растровая – следует произвести трассировку

Если ваша картинка растровая – следует произвести трассировку.

Подключив и запрограммировав контроллер USB, вы сможете выводить задание на гравировку непосредственно с цифрового носителя (флешки), предварительно создав файл на компьютере. Итог:

Гравировальный станок с лазерной головкой настолько доступен, что его можно приобрести не только для коммерческого применения, но и для личного использования.

Изготовление поделок для детей, экономия на рекламных материалах для собственной фирмы, дизайнерские предметы для жилища – вот неполный перечень применения станка.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода – видео инструкция

Настройка и подготовка к работе

Когда механизм полностью собран, необходимо его настроить и подготовить. Для работы гравировального аппарата нужно выполнить настройку программного обеспечения. Благодаря его использованию формируется изображение.

Настройка и проверка работы должна осуществляться исключительно в специальных очках, предназначенных для защиты глаз. Даже если луч лазера недостаточно сфокусирован, он обладает свойством повреждать сетчатку в случае попадания на глаза человека. При наблюдении за гравировкой также рекомендуется находиться в очках. Диаметр и глубина полученных углублений зависит от уровня мощности лазерного луча и времени выполнения работы.

Если все выполнено правильно, то при включении питания и изменении положения джойстика должно происходить движение. Если джойстик двигается вправо/влево, то должен двигаться лазер, если движение джойстика следует по направлению вперед/назад, то в движение приходит столик.

Фокусировка лазерного луча происходит при помощи использования листа бумаги. Необходимо поворачивать линзу до того момента, пока точка лазера не будет минимального размера. Или возможен прожиг листа. Значит, именно в таком положении фокус луча является максимальным.

Чтобы гравер получил необходимое изображение, стоит использовать среду программирования, которая носит название Processing. Его нужно скачать с официального сайта и установить на свой компьютер. Изображение должно быть черно-белым, а размер – 300*300.

Выполнение гравировки при помощи сфокусированного луча лазера предусматривает нагрев обрабатываемого материала. В результате появляется контрастное изображение.

Изображение, полученное таким способом, является достаточно прочным и стойким к всевозможным физическим и химическим воздействиям извне.

Как сделать лазерный гравер из DVD-приводов своими руками, вы увидите в следующем видео.

Как выбрать лучший дисковод?

Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.

1. Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
2. Желательно чтобы дисковод был не рабочим, в идеале — механическая неполадка. Можете взять у друга не нужный девайс.
3. Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.

Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.

Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:

1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.

2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет — с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).

3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.

4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них — полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор — обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.

5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.

6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно — это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям. 7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите — это просто свет. Поздравляем вас — вы сделали фонарик. Но как превратить его в лазер?

Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.

9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается — это отсутствие нормального корпуса.

10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.

Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!

Разбор дисковода

Лазерный уровень как пользоваться уроки и обучение
Данный процесс должен выполняться с особой осторожностью. При неаккуратном обращении, можно не только повредить устройство, но и нанести вред своим глазам

Дело в том, что лазер может ослепить на какое-то время и негативно сказаться на остроте зрения. Поэтому выполняйте все нижеперечисленные пункты не спеша:

1. Открыть лоток дисковода (место, куда вставляется диск).
2. Перевернуть устройство и открутить 4 шурупа, что расположены по углам.
3. Снять крышку.
4. Снова перевернуть DVD-привод.
5. Снять аллюминиевую крышку.
6. Под ней выкрутить 2 шурупа.
7. Разъединить шлейфы, соединяющие привод с ходовой частью (той, которая двигает лоток).
8. У ходовой части выкрутить единственный шуруп с одной стороны и три — с обратной.
9. Аккуратно разобрать изделие и достать плату с оптическими линзами и диодами.
10. Не прилагая больших усилий убрать защиту (выглядит как небольшой уголок, который нужно повернуть).
11. Обнаружится диод.
12. «Ноги» диода (место, где он крепится) необходимо обернуть проволокой — это своеобразная защита от статического электричества.
13. С помощью плоскогубцев достать диод.
14. Поддеть диод маленьким ножиком и аккуратно достать его из крепления.

Создание лазерного гравера

Для простых работ, вроде выжигания узоров на дереве, не нужны сложные и дорогие устройства. Достаточно будет самодельного лазерного гравёра, работающего от аккумулятора.

Прежде чем делать гравёр, необходимо приготовить для его сборки следующие детали:

1. Лазерный диод из DVD-RW привода.
2. Фокусирующая линза.
3. Алюминиевый П-образный профиль или трубка из цветного металла со внутренним диаметром 15-20 мм.
4. Электролитический конденсатор 50 В, 2200 мкФ.
5. Резистор 5 Ом.
6. Плёночный конденсатор 100 нФ.
7. Тактовая кнопка.
8. Выключатель.
9. Теплопроводящий клей.
10. Аккумулятор типа 18650 и холдер для него.
11. Коробка из-под губки для обуви.
12. Скотч, в том числе и двухсторонний.
13. Клеевой термопистолет с расходниками.
14. Контроллер заряда.
15. Гнездо Jack 2,1 Х 5,5 мм.

Вытащите из DVD-привода пишущую головку.

Аккуратно извлеките фокусирующую линзу и разбирайте корпус головки до тех пор, пока не увидите 2 лазера, спрятанных в теплораспределяющие кожухи.

Один из них — инфракрасный, для считывания информации с диска. Второй, красный, — пишущий. Для того чтобы их отличить, подайте на их выводы напряжение в 3 вольта.

Распиновка выводов:

Перед проверкой обязательно наденьте тёмные очки. Ни в коем случае не проверяйте лазер, глядя на окошко диода. Смотреть нужно только на отражение луча.

Необходимо выбрать лазер, который засветился. Оставшийся можно выбросить, если не знаете, куда его применить. Для защиты от статики спаяйте все выводы диода вместе и отложите его в сторонку. Отпилите от профиля 15 см отрезок. Просверлите в нём отверстие под тактовую кнопку. Проделайте в коробке вырезы под профиль, гнездо для зарядки и выключатель.

Принципиальная схема лазерного гравёра из DVD своими руками выглядит следующим образом:

С помощью проводов к контактам В+ и В- контроллера заряда припаяйте отсек для аккумулятора. Контакты + и — идут на гнездо, оставшиеся 2 — на лазерный диод. Сначала навесным монтажом спаяйте схему питания лазера и хорошо заизолируйте её скотчем.

Проследите, чтобы выводы радиодеталей не замыкались между собой. Припаяйте к питающей схеме лазерный диод и кнопку. Поместите собранное устройство в профиль и приклейте лазер теплопроводящим клеем. Остальные детали закрепите на двухсторонний скотч. Установите на своё место тактовую кнопку.

Вставьте профиль в коробку, выведите провода и закрепите его термоклеем. Припаяйте выключатель и установите его. Ту же процедуру проделайте с гнездом для зарядки. Термопистолетом приклейте на свои места аккумуляторный отсек и контроллер заряда. Вставьте в холдер батарею и закройте коробку крышкой.

Перед началом использования нужно настроить лазер. Для этого в 10 сантиметрах от него поставьте лист бумаги, который будет мишенью для лазерного луча. Разместите фокусирующую линзу перед диодом. Отдаляя и приближая её, добейтесь прожига мишени. Приклейте линзу к профилю в месте, где был достигнут наибольший эффект.

Собранный гравёр отлично подойдёт для мелких работ и развлекательных целей вроде поджигания спичек и прожига воздушных шариков.

Помните, что гравёр — это не игрушка, детям давать его нельзя. Лазерный луч при попадании в глаза вызывает необратимые последствия, поэтому храните устройство в недоступном для детей месте.

Лазерный модуль из DVD-RW привода

Сразу хочу предупредить, я не несу ответственности за Ваши действия! Все делаете на свой страх и риск!

На днях изготовил лазерный модуль для своего самодельного станка с ЧПУ и тут расскажу Вам как его изготовить своими руками.

Некоторые люди не верят, но лазером с DVD дисковода действительно можно поджигать спички,

резать тонкую пленку или выжигать на пластике и дереве.

И так, что нам понадобиться:

• Первое что я достал, это радиатор. Так как лазер при работе сильно греется, ему нужно куда то девать свое тепло.
• Я использовал радиатор от старой материнской платы Asus. Что-то на подобии этого:

Далее нам нужен сам лазер. Его можно достать в пишущих DVD-RW дисководах, другие не пойдут.

• Скорость дисковода должна быть более 16х. Я пока изготовил рабочий модуль испортил около 5 дисководов!
• Так что советую быть очень аккуратными. Последний донор был дисковод NEC-7173.
• Разбираем дисковод, достаем лазерную головку, выглядит примерно так:

Находим нужный лазер, их там 2 (CD & DVD). Нам нужен тот у которого радиатор больше:

В крайнем случае можно экспериментально определить какой из них DVD, подав на них напряжение, CD будет светить тускло, а нужный ярко.

ВНИМАНИЕ! НЕ НАПРАВЛЯЙТЕ ЛАЗЕР В ГЛАЗА! ЛИШИТЕСЬ ЗРЕНИЯ! Но пока не спешите подключать лазер, для его питания нужен специальный драйвер. Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу

Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу.

Отпаивать его можно только тогда, когда вы замкнете проволочкой все контакты лазера, т.к. он боится статического электричества.

Так выглядит лазер который изъят из радиатора:

Как то так выглядит лазер в родном радиаторе: А так выглядит мой лазер:

Свой лазер из родного радиатора я не извлекал.

После извлечения лазера, приступим к сборке драйвера.

• Для питания , как я уже сказал нужен специальный драйвер.
• На лазер нужно подавать определенный ток, а не напряжение.

Я предлагаю одну из самых простых схе м:

Собираем данную схему, но к лазеру пока не подключаем. На LM317 установить радиатор!

Собираем все вместе. Сначала сверлим отверстие под провода к лазеру, потом для крепящих лазер болтов, и для крепления линзы.

Где требуется нарезаем резьбу. Делаем планку которая будет прижимать сам лазер. Подробнее смотрим на фото:

Думаю понятно почему я не извлекал из родного радиатора, я просто планкой прижал его к большему радиатору.

Для лучшей проводимости смазал термо-пастой. При припаивании проводов, не снимайте проволоки, которая замыкает контакты лазера до подключения к драйверу.

Линзу берем с той же лазерной головки, самую верхнюю, которая смотрит на диск. Закрепил я её на кусте текстолита.

Отпечатки на ней не ставим и в клей не вымазываем! Линза боится паров клея момент. Смотрим фото:

Устанавливаем, включаем лазер через драйвер, и настраиваем линзу так что бы получить минимальную точку.

У меня точка получается на расстоянии 1см до детали и примерно 2мм линзы к лазеру.

Ну и фото готового модуля в работе на станке с ЧПУ:

Оптика

Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.

Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.

В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно. В противном случае может появиться боль в глазах.

Устройство лазерного гравёра для домашнего пользования и его принцип работы

Основой лазерного принтера является оптическая система. По своей сути это неоднородные линзы, собранные воедино. Их задача – сфокусировать световой поток от лазерного светодиода в мельчайшую точку, усилив его.

Также нельзя умалять и роль трансмиссионной и контрольной систем. Первая включает в себя сервоприводы, синхронизирующие лазер с заданной программой. Вторые, состоящие из датчиков и вычислительных схем, обеспечивают безошибочную работу систем оборудования.

ФОТО: bing.comЛазерный гравёр заводского производства

Механическая часть состоит из основных опорных частей и вспомогательных механизмов, которые составляют устройство самого агрегата. И наконец, охлаждение. Без этой системы кулеров, радиаторов лазер бы моментально перегрелся и сгорел – при работе он очень сильно нагревается.
