Пилы погружные с шиной: обзор, технические характеристики, модели и отзывы

Деревообработка процесс сложный. От точности выполнения распила зависит качество конечного продукта. Несмотря на сложность устройства обычной циркулярной пилы у мастеров часто возникают проблемы при установке ее режущей части относительно обрабатываемой поверхности и последующем контроле линии распила.

Конструкция погружных пил

Основным отличием этих деревообрабатывающих ручных инструментов от дисковых пил является наличие механизма, который позволяет регулировать погружение режущего диска в материал.

Погружные пилы с шиной, цена на которые несколько выше, чем на обычные дисковые, позволяют пользователю производить врезку в любом месте.

Пильный диск в нерабочем состоянии закрыт защитным кожухом и расположен заподлицо монтажной подошвы, за счет чего обеспечивается точное позиционирование данного инструмента на поверхности заготовки.

Все элементы управления погружных пил расположены компактно, поэтому с таким инструментом работать удобно.

Особенности погружных пил

В зависимости от конструкции погружная циркулярная пила может иметь следующие особенности:

наличие функции наклона режущей части. Используется для изготовления деревянных заготовок сложной формы;
количество дисков — 1 или 2 (во втором случае доски можно делать разной ширины, одновременно выполнять два пропила);
нижнее основание подпружиненное, что позволяет производить регулирование степени прижима пильной части, а при наличии в заготовке посторонних элементов (например, гвоздей и т. п.) вовремя остановить работу;
наличие дополнительных приспособлений, таких как направляющие линейки различных конфигураций и размеров.

Большинство моделей пил погружного типа, для предотвращения засорения стружкой и древесной пылью, имеют специальный раструб для подключения к нему стружкопылесоса, который принудительно удаляет продукты распила.

Что это такое?

Погружная пила представляет собой разновидность электрической дисковой пилы и предназначается для распила деревянных поверхностей не только от края, но и с середины заготовки. Особенностью прибора является возможность регулирования глубины запила, которая осуществляется посредством расположения диска в заданном положении относительно опорной плиты.

Принцип действия погружной пилы достаточно прост и заключается в следующем: оператор задаёт требуемую глубину и нужный наклон рабочего диска. Затем инструмент включают, снимают с блокировки, вводят в древесину и аккуратно ведут по размеченной линии. При запуске мотора рабочий вал начинает вращаться вместе с установленным на нём диском и разрезает поверхность. Многие современные модели погружных пил оснащены функцией регулировки скорости, благодаря чему число оборотов может быть изменено в зависимости от вида обрабатываемого материала.

По окончании работы, когда нажим на диск ослабевает, режущий блок посредством пружины поднимается в верхнее положение и прячется за подошву. Область применения погружных пил достаточно широка. Инструмент используют для изготовления мебели, нарезки пазов, вырезания фигурных проёмов и желобов в деревянных изделиях, а также при ремонте кровли и работе с ламинированными материалами.

Параметры выбора инструмента

В связи с большим ассортиментом этого оборудования, подобрать оптимальную модель бывает очень сложно.

При выборе погружной пилы необходимо учитывать общие технические характеристики. Они могут друг от друга незначительно отличаться. Причина этому заключается в конструкции конкретной модели и ее эксплуатационных свойствах. Прежде всего следует обратить внимание на:

мощность электродвигателя;
удобство использования инструмента (чтобы это определить, достаточно погружную пилу подержать в руках и, если возможно, сделать несколько резов);
обороты и их регулировку;
диапазон диаметра режущих дисков;
имеется ли система плавного пуска;
сложность настройки глубина погружения (чем она проще настраивается, тем быстрее будет выполнение работы);
вес инструмента в рабочем состоянии;
стоимость и комплектацию конкретной модели

Мощность электродвигателя

Как правило, деревообрабатывающие инструменты такого типа рассчитаны для подключения к электросети 220 вольт, что позволяет выполнять различные работы в домашних условиях. Мощность двигателя оказывает прямое влияние на скорость обработки деревянных изделий. Дополнительно следует учитывать твердость заготовки, ее влажность и глубину пропила.

Преимущества эксплуатации погружных пил

Пилы погружные имеют весьма широкую область применения – начиная от поточного производства изделий и мебели из дерева и заканчивая различными работами в домашней мастерской. Но с целью выявления актуальности покупки подобного инструмента необходимо выявить его положительные стороны эксплуатации.

Главным достоинством данного ручного деревообрабатывающего оборудования является именно его многофункциональность. Пилы погружные позволяют производить точный распил для формирования заготовок, делать обрезку кромок мебельных панелей из ДСП или ДВП, а наличие дополнительных компонентов позволяет формировать фигурный рез.

К основным преимуществам использования этого инструмента по дереву относится:

точность обработки материла, которая гораздо выше, чем у иных видов пил. Достигается это за счет специфики конструкции и точного позиционирования пильного диска в месте будущего реза;
равномерность распределения веса в конструкции, что существенно снижает трудоемкость выполнения работы и положительно влияет на ее качество;
возможность выполнения всех типов реза – поперечного и продольного. Исключением является фигурная обработка при небольшом радиусе закругления.

Основные технические характеристики

К ним относится:

максимальная глубина реза; зависит она от следующих показателей: диаметра пильного диска, параметра подающего блока, угла наклона распила;
параметры погружной пилы – минимальный и максимальный диаметр, толщина, посадочный размер;
угол наклона — 45°-90°;
мощность установки;
расстояние от края опорной площадки до лезвия;
диаметр патрубка, предназначенного для подключения к системе удаления древесной пыли и стружки;
вес конструкции.

Также учитывается скорость резания, которая зависит от плотности детали и параметров пильного диска.

Погружная пила «Макита SP6000»

Помимо комплектации данной модели есть чем похвастаться. Инструмент работает от бытовой электросети, имеет высокую мощность, обладает большим количеством настраиваемых параметров.

Погружная пила с направляющей шиной Makita SP6000 имеет функцию плавного старта, позволяющую выполнять качественный распил без особых усилий и стараний оператора. Конструкция инструмента наделена отличной системой отвода опилок, которая может использоваться даже без подключения пылесоса.

Обслуживание Makita SP6000 упрощено настолько, что его можно выполнять самостоятельно. Пользователи могут без проблем справиться и с заменой угольных щеток и пильных полотен.

Данная погружная пила с шиной имеет достаточно компактную и эргономичную конструкцию. Поверхность ручек держателей прорезиненная, что делает инструмент безопасным в использовании.

Подводим итоги

Циркулярная пила не столь специализированный инструмент, как кажется на первый взгляд. Если существует необходимость работать не только с древесиной, можно выбрать циркулярную пилу по дереву, а затем приобрести сменные диски для резки пластика или листового алюминия.

В заключение еще раз напомним: любой инструмент следует выбирать исходя из тех задач, которые вы намерены решать с его помощью. Быстрая и приятная работа будет означать, что выбор сделан верный.

Мало приобрести надежную циркулярную пилу. Без хорошей оснастки она не сможет справиться с поставленными задачами. Только установка качественных пильных дисков позволит добиться высокой производительности при работе по дереву.

Направляющая шина

Особенность пилы Makita SP6000 заключается в том, что ее конструкция изначально приспособлена для работы в паре с направляющей шиной, которая также обладает особой конструкцией. Выполнена она из алюминиевого профиля и имеет специальные продольные резиновые вкладыши, которые служат для предотвращения скольжения.

Существует два варианта направляющих. У них одинаковая конструкция, но рознятся продольным размером. Длина одной направляющей шины — 1,4 метра, а другой составляет 3 метра. По мере необходимости их конструкция позволяет между собой их соединять при помощи специального вкладыша. Его устанавливают в соответствующий паз и закрепляют при помощи встроенных винтов.

Вместе с направляющей может использоваться специальный набор адаптеров, позволяющих ее применять не только вместе с погружной пилой, но и с другими инструментами, типа лобзика.

Кроме того, для надежности крепления направляющей можно использовать специально предназначенные скобы с винтовым креплением. Они способны намертво зафиксировать шину, не повредив при этом ни поверхность распиливаемого изделия, ни непосредственно саму направляющую, так как у нее имеется специальный паз для установки скоб.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Как сделать кружок самостоятельно: полезные советы

Каждый владелец частного дома или пригородной зоны хочет, чтобы ручная циркулярная пила появлялась в его наборе электроинструментов. Его владельцам намного легче обойтись без услуг мастерских по изготовлению столярных изделий. Тем не менее, уже каждый владелец ручных циркуляров мечтает, что на ферме появится стационарная циркулярная пила, так как ручной инструмент со всеми его преимуществами (низкая цена, легкость и мобильность) имеет ряд недостатков. Основной из них — отсутствие устойчивой поверхности с большой площадью, на которой можно было бы пилить доски очень различной толщины, ширины и длины. Конечно, некоторые модели ручных циркулярных пил оснащены расширенными подошвами и специальными крепежными элементами, что позволяет им крепиться к верстакам или столам и превращать обратные циркуляры в какие-то стационарные устройства.

Круглая пила всегда полезна в частном доме, с ее помощью дерево легко и быстро обрабатывается.

Тем не менее, малая занимаемая площадь подошвы DP и небольшая «выемка» направляющей панели препятствуют тому, чтобы домашние мастера могли обрабатывать объемные части.

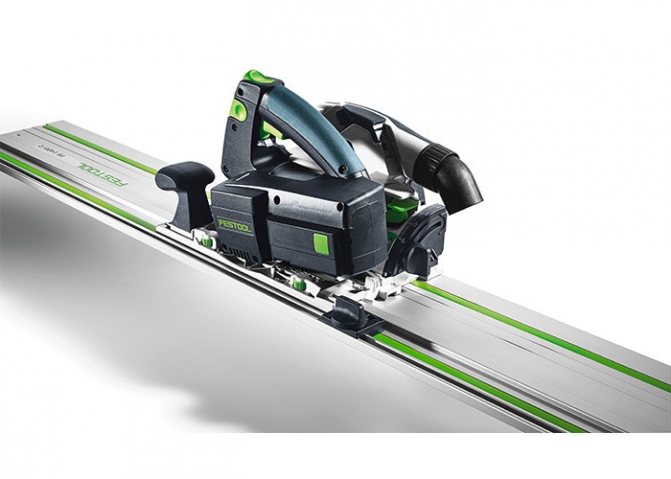

Ручные погружные пилы от Festool

Погружная пила «Фестул» – незаменимый инструмент для ремонтных работ, в столярных мастерских, на строительных площадках и везде, где необходимо качественно, быстро и точно распилить материал, прорезать пазы.

Перед покупкой дисковой пилы необходимо определиться, для каких именно видов работ она будет использоваться. Например, если необходимо работать с тонкими или средними материалами, то можно выбрать погружную пилу модель TS 75, глубина реза которой 75 мм или же TS 55 R, у которой глубина реза 55 мм. Вес данных инструментов составляет всего 6,2 и 4,5 кг, что очень радует. В применении они очень просты и удобны.

Для выполнения более сложных работ компания Festool предлагает ручную дисковую пилу HK 132 E. Данный инструмент имеет глубину реза 50 — 132 мм, вес — 18 кг. Стоит отметить, что потребляемая мощность модели 2300 Вт, что указывает на высокую производительность и выполнение реза сложных материалов.

Что выбрать

Практически перечисленные бренды востребованы на рынке и имеют свое предназначение. SP6000 от Макита – это универсальный инструмент со стандартным набором возможностей и отличным качеством реза, подойдет для дома и профессиональной работы. TS 55 REBQ-Plus – это профессиональный плотницкий инструмент, который подойдет мастерам, нуждающихся в точном инструменте.

Во многом похожим, но отчасти уступающим инструментом являются пилы Элитеч, но эту марку тоже оценивают как профессиональную. Интерскол – это безупречный бытовой инструмент со своим набором достоинств и недостатков.

Отзывы

Владельцы пил марки «Фестул» ценят этот инструмент за точность выполнения операций, надежность, удобство в настройке, универсальность и долговечность. Опытные мастера отметили способность многих моделей быстро перестраиваться в процессе обслуживания изделий разного формата, на что влияет регулирующая оснастка. Кроме того, производитель внедрил современные технологические новшества, такие как, например, система пылеудаления, которая весьма полезна при работе с гипсокартоном или древесиной.

Основной недостаток, который имеет такая погружная пила с направляющей шиной – цена. Так, среднюю по характеристикам модель можно приобрести в среднем за 35-40 тысяч рублей, что по меркам сегмента достаточно дорого.

Также владельцы некоторых моделей отмечают и небольшие эргономические просчеты. Например, многие отмечают, что у погружной пилы данной марки недостаточно эффективная система шумоподавления. Звук работы двигателя и резки требует использования наушников.

К рабочим же функциям у основной массы пользователей, как правило, претензий практически никаких нет.

Обзор лучших марок

Основные характеристики у большинства циркулярок совпадают. Поэтому перед покупкой стоит сравнить их параметры.

1. Патрубок для присоединения блока пылеудаления производителями предусматривается фактически всегда. Однако дополнительно встроенный мешок для сбора пыли, такой как на GKT 55 GCE, встречается не часто. Между тем это повышает чистоту в помещении.

2. Универсальность с мощностью при относительно невысокой цене вывели оборудование Makita SP 6000 на лидирующие позиции среди профессионалов и домашних мастеров.

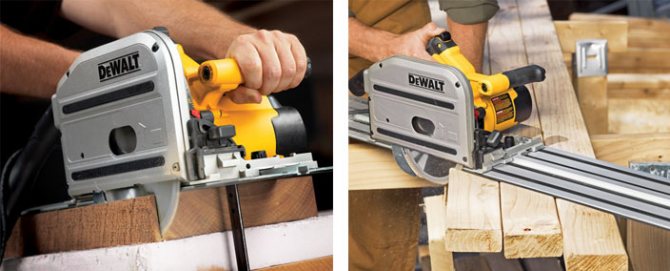

3. Многие инструменты данного типа (DWS520K) дополнены противоскольным вкладышем, обеспечивающим качество операции, как при продольном, так и при поперечном запиле.

Функции		Модель пилы дисковой циркулярной погружного типа
Функции		Makita SP 6000	Интерскол ПП-165/1300ЭМ	Bosch GKT 55 GCE Professional	DeWalt DWS520K	Metabo KSE 68 Plus
Страна производитель		Великобритания	Россия	Германия	Германия	Германия
Тип конструкции		Ручная	Ручная	Ручная	Ручная	Ручная
Мощность, Вт		1300	1300	1400	1300	1050
Напряжение, В		220	220	220	220-240	230
Частота вращения, об/мин		2000-5000	3600-6250	1750-4000	2000-7300
Преимущества		Внешний доступ к щеткам	Простота замены диска за счет зажима шпинделя	Обрезиненная рукоятка	Съемный, заменяемый сетевой кабель с быстроразъемным соединением; система направляющих шин
Масса, кг		4,1	4,5	4,7	5,1	4,4
Глубина распила, мм	45°	40	38	42	44	43
Глубина распила, мм	90°	56	55	57	59	55
Электроника		Система стабилизации, регулировка числа оборотов, защита от перегрузок.	Защита двигателя, регулировка скорости.	Регулировка скорости.	Индикатор положения узла резки.	Защита двигателя от перегрузок.
Диаметр диска, мм		165х20	165х20	165х20	165х20	160х20
Посадочное место, мм		20	20	20	20	20
Размер в упаковке (ДхШхВ), мм		420х290х270	341х258х245	310х * х240	441х318х306
Защитная изоляция		Двойная
Плавный пуск		+	+	+	нет	+
Электротормоз двигателя		+	+	+
Патрубок для подключения системы пылеудаления.		+	+	+ (встроенный мешок для пыли)	+	+
Звуковое давление, дБ		Торсионные демпферы	97	92	92	89
Регулировка наклона, градус		Бесступенчатая 1-48.	1-47	1-47	0-47	1-47
Дополнительные		Вторая рукоятка; прочный кожух	Длинный сетевой кабель	Распиливание металла	Допускается работа с оргстеклом, армированными пластмассами	Раскрой металла
Цена, рубли		17990-19990	7395-8380	29509	27089	30723

4. Допустимость выполнения операций на низких или высоких оборотах погружной пилы позволяет работать с материалом любой твердости от дерева до металла.

Обзор инструментов разных производителей показывает, что чем больше опций предназначенных для профессионального использования циркулярки при промышленном производстве, тем выше его стоимость. Изделия отечественных производителей мало в чем уступают зарубежным аналогам, но ценовой диапазон ниже в несколько раз.
