Какими способами можно скрепить между собой два бруса или зафиксировать бруски на различных стенах

Существуют методики на основании которых крепление бруса между собой выполняется без использования дополнительных приспособлений. Сборка иных конструкций с применением заготовок из массива предполагает использование традиционных крепежных изделий или специализированных метизов. Рассмотрим каждый из подходов детально с обзором их особенностей. Ознакомимся с решениями, которые позволят правильно закрепить бруски на основаниях с различной природой (бетон, кирпич, пористые блоки и дерево).

Как скрепить деревянный брусок с бруском

В стык

Крепление бруса в стык выполняется с использованием металлических скоб или пластин со штырями. Первые допустимы в случае, когда поперечное сечение заготовок превышает 150 мм. В любом случае узловое соединение формируется путем плотного прижимания элементов друг к другу с последующей фиксацией. Актуально такое решение только для хозяйственных построек без отопительного оборудования. Это обосновано хорошей продуваемостью собранных таким образом конструкций.

В полдерева

В качестве заготовок здесь используется брус, который в торцевой части в поперечном сечении представляет ½ цельного элемента (не в 2 раза меньше, а с продольным распилом). Этот подход применим для формирования углов, которые упрочняются деревянными втулками. Если так продлевать прямой прогон, то дополнительно потребуются нагеля.

Методика предполагает не только прямой поперечный срез. Здесь можно применить так называемую косую рубку, где соблюдается небольшое отклонение от прямого угла. Это решение в большей степени актуально для строительства жилого дома, например, из профилированного бруса. При этом все стыки формируются с утеплительными прослойками для исключения продуваемости.

Тип соединения «в чашу» может быть выполнен в трех вариантах. Первый предполагает формирование паза с одной из сторон в полдерева шириной равной перпендикулярному сечению следующего бруса. Второй – создается два паза (нижний и верхний) на ¼ заготовки. Третий (самый сложный технически) – выпиливаются чаши сразу с четырех сторон. Такой подход является самым практичным с точки зрения прочности и надежности замка.

Нагель

Технически крепеж представлен стержнями из массива дерева (больше напоминают черенки для садового инструмента или палки) либо металлической арматурой. В поперечном сечении квадратной либо круглой формы образцы имеют разнообразное сечение, но как правило, рассматриваются 25-150 мм. Длина также не фиксируемая. На практике применяются нагеля от 50 мм.

Основная задача элементов – дополнительное скрепление бруса с брусом и профилактика их деформации (основная функция). По мере высыхания массиву свойственна усадка и эффект выворачивания в продольном направлении. Это провоцирует образование трещин в древесине, появление и увеличение зазоров между соседними брусками. Нагеля вбиваются в заранее просверленные отверстия по центру между двумя и более элементами сруба, чем способствуют сохранению изначальной формы конструкции. Шаг между отдельными креплениями соблюдается в пределах от 1,5 до 2-х метров.

В лапу

Методика иначе называется «на ус», предполагает формирование так называемого скрытого шипа. Здесь изначально формируется на торцах бруса только пазовые части (половина паза с двух сторон). Но в этом случае нередко наблюдается продуваемость углов со стенами. Для исключения подобного недостатка трапециевидные оголовки с наружным расширением выпиливаются с небольшим продольным уклоном в обоих направлениях.

Профессиональные строители укладку заготовок проводят последовательно сразу после вырубки торца нужной формы. С целью упрочнения конструкции применяются деревянные или металлические нагели (крупные аналоги гвоздей) диаметром 250-300 мм. Они вбиваются на небольшом удалении от соединительного узла на уровне центральной оси сруба в поперечном направлении между двумя лежащими заготовками.

Коренной шип

Относительно технического исполнения такой способ как крепить брус с брусом считается самым простым. Соединение иначе называется невидимым. Здесь на одной детали выпиливается прямоугольной формы паз, на другой – ответный шип.

Ласточкин хвост

Это замковый тип соединения брусовых заготовок, при котором дополнительные крепежные изделия не требуются. На практике такой подход считается лучшим относительно герметичности, надежности и теплоизоляции. Для подобных конструкций существует свод нормативов, который прописан в ГОСТе 30974 от 2002 года.

При таком способе крепления бруса между собой на торцевой части заготовок формируются паз и ответный шип трапециевидной формы. Соединительный узел применяется для сборки Т-образных, угловых конструкций, используется для продления прямого участка. При этом первый вариант допустимо реализовывать с помощью бруса меньшего сечения, чем в основной стене. В случае со вторым решением строительство выполняется с джутовыми прослойками для повышения уровня надежности.

Остальной перфорированный крепеж

Стоит отметить, что при выполнении любых строительных работ приходится использовать намного больше разнообразных крепежных элементов, подробно рассказать о каждом из которых просто не получится. Это и держатели балок, закрытые и открытые опоры брусьев, двойные и усиленные опоры, кронштейны и много другое. Все это непременно понадобится при строительстве беседки, навеса, сарая, дома, гаража, а также при монтаже техники и декоративных навесных элементов.

Интернет-магазин стройматериалов и электроинструмента предлагает своим клиентам купить перфорированный крепеж различного типа от лучших производителей, представляющих свою продукцию на рынке Москвы и России по наиболее выгодным ценам в стране.

Как прикрепить брусок к стене

Нередко заготовки из массива применяются в комбинации с другими материалами. Например, нужно выполнить крепление бруса к бетону вертикально или горизонтально, к кирпичной стене или конструкциям из блочных элементов. Рассмотрим детальнее варианты решения подобных задач.

Крепление бруса к бетону

Решение здесь зависит от размеров деревянной заготовки, нагрузки, которая на нее будет оказываться. Так, если предполагается навешивание легких предметов или просто фиксация бруса к бетону, то можно воспользоваться универсальным шурупом. Одна из проверенных методик включает следующие действия:

• высверливается отверстие необходимого диаметра;
• лунка заполняется раствором из алебастра или гипса;

• саморез с предварительно намотанной проволокой (лучше медной) погружается в посадочное место;
• шуруп аккуратно выкручивается из отверстия примерно через 10 минут (раствор должен схватиться так, чтобы не разрушилась создаваемая «резьба»);
• состав внутри лунки затвердевает (на упаковке время производитель указывает);
• брус с помощью того же шурупа с намоткой крепится без сильного давления.

Из народных способов немного надежнее минерального раствора деревянная пробка. Только перед вкручиванием самореза для фиксации массивной заготовки нужно вставку промазать полимерным клеем (например, на основе эпоксидной смолы).ю вставить в отверстие и дождаться его полного высыхания. Самым качественным вариантом является применение металлических анкеров для крепления бруса к бетону.

Перфорированная пластина

Перфорированная пластина – это максимально универсальный вид крепежа. Пластины используются при прямом соединении деталей строительных конструкций из дерева. Таким же образом, как и уголок, монтажные пластины могут быть использованы во всех без исключения строительных сферах в том случае, если появляется необходимость закрепления двух и более элементов в одной плоскости. Перфорированные пластины могут быть прямыми, скользящими, угловатыми, L-образными, Т-образными, скошенными. Такой крепеж также отлично подходит для соединения элементов, подверженных повышенным нагрузкам, в том числе и в кровельных работах.

Коротко о главном

Деревянный брус за счет технических характеристик активно применяется в строительстве домов и сборки различных конструкций.

В случае со срубами скрепление заготовок может проводиться без использования дополнительных приспособлений за счет выпиливания (вырубки) пазов и ответных шипов.

Хозяйственные постройки можно собирать встык, но для связки брусков требуются металлические скобы или пластины с шипами.

Если нужно закрепить брус на основании из дерева, то можно использовать гвозди и саморезы, металлические пластинки, уголки и опоры.

Для фиксации бруса на основании с иными составами применяются шурупы с различными дюбелями (пластиковые, деревянные, металлические), анкерные болты или шпильки с гайками, химические анкера.

Вывод

Выбор креплений для строительства деревянного дома зависит от многих факторов: вида работ, степени нагрузки конструкции, формы и размера сечения балок. Для монтажа перекрытия и фасадной части здания лучшим вариантом будут анкера, рассчитанные на большую нагрузку. Для компенсации усадки подойдут скобы или муфты с шайбой, для скрепления бруса, сборки перекрытий или деревянных навесов — уголки.

Все изделия обладают высокой прочностью, долговечностью и надежностью. Однако покупать их рекомендуется у проверенных производителей.

Крепление к колоннам

Колонны устанавливают при большой длине пролетов, чтобы разгрузить балки и исключить их провисание. На колонны их крепят опорным или подвесным способом. Но часто площадь опоры бывает недостаточной для укладки и стыковки двух балок, и его необходимо увеличить.

• На деревянный столб глухарями по бокам прикручивают накладки-бобышки достаточного сечения.
• На металлический приваривают сверху опорную площадку из толстой листовой стали.

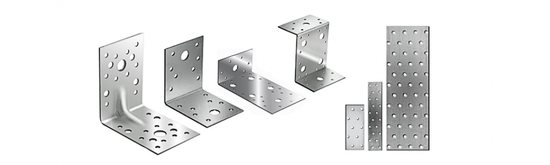

Уголки простые и усиленные

Сортамент металлических уголков для закрепления брусьев между собой включает различные по прочности изделия. Если на место соединения в процессе эксплуатации не будет оказываться постоянного высокого давления, при сборке конструкции можно применять обычный простой крепеж. В случае, когда соединение будет находиться под постоянной нагрузкой, рекомендуется использовать усиленные уголки для крепления бруса. Они отличаются от обычного крепежа тем, что между сторонами присутствует дополнительное ребро жесткости. Оно не только усиливает конструкцию и делает ее более надежной, но и значительно продлевает срок ее службы.

Кроме того, простые и усиленные изделия могут отличаться толщиной металла, который используется для их изготовления. Для выпуска простых уголков используют прокат толщиной до 2 мм, тогда как толщина усиленных может доходить до 3мм.

Поскольку цена усиленного крепежа несколько выше, чем обычного, для экономии средств его рекомендуется применять только в тех местах, где действительно есть такая необходимость. Это может быть закрепление несущих элементов, монтаж систем вентиляции и отопления, создание соединений, которые будут находиться под постоянным воздействием окружающей среды.

Типы уголков

Все уголки для крепления бруса по типу поперечного сечения делятся на две основных группы: равнополочные и неравнополочные. На фото ниже изображены оба этих типа.

У равнополочного крепления обе стороны имеют одинаковую длину. Если, например, изделие имеет маркировку 50*50, это значит, что каждая его сторона имеет длину 50 мм.

Сортамент выпускаемых равнополочных крепежных элементов достаточно широк и регламентируется ГОСТ 8509-93. По нормам, определенным в документе, в маркировке изделия должно присутствовать также указание на точность проката. Высокоточный прокат обозначается буквой А, прокат стандартной точности – буквой Б. Уголок для крепления бруса с маркировкой А позволит создать идеально точный угол, тогда как маркировка Б указывает на менее точное соответствие прямому углу и большую прочность изделия.

Выпуск сортамента неравнополочного крепежа предусмотрен ГОСТ 8510-93. Такое крепление имеет две разные полки, их длина указывается в маркировке. Кроме того, изделия также имеют обозначения в зависимости от точности проката (А и Б).

Равнополочный уголок используют для скрепления брусьев между собой в тех местах, где необходимо создать ровные углы. При помощи их формируют проемы для окон и дверей, устанавливают откосы. Равнополочный крепеж также используют для сборки каркасов из бруса 100*100.

Неравнополочное крепление подойдет для формирования нестандартных углов в процессе установки стропил и возведения несущей конструкции кровли.

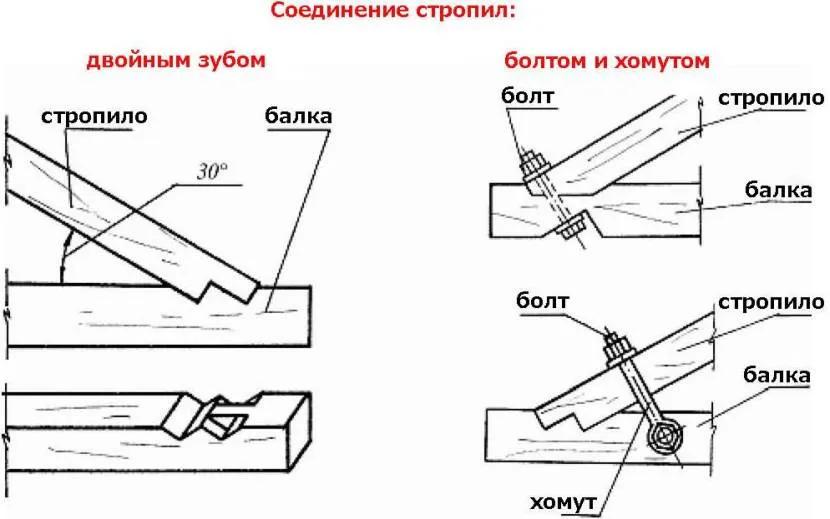

Соединение балок со стропилами

Крепление стропил к балкам перекрытия двухскатной крыши можно выполнить двумя способами:

• сначала установить и закрепить на стенах балки, а затем зафиксировать на них стропила;
• установить на стены готовые стропильные фермы, в которых нижняя затяжка будет выполнять функцию балки будущего перекрытия.

При сборке стропильной системы на крыше обычно используют врезку, а фермы на земле собирают на металлических уголках и пластинах. Такие фермы можно устанавливать и крепить к уже смонтированным балкам, соединяя с ними нижние затяжки по всей длине.

Висячие стропила (без наслона их верхней части на коньковый брус, установленный на опоры), не допускается крепить к балкам, опирающимся на кирпичную или блочную кладку. Они создают точечные распирающие усилия, способные разрушить кладку. Этот вариант годится только для перекрытий, опирающихся на рубленные деревянные стены или мауэрлат.

Как крепить стропила к балкам, выбирают исходя из собственных возможностей и способностей, учитывая необходимую степень надежности крепления и объем крыши. Один из самых надежных способов – врезка, когда на концах балок вырезают пазы и вставляют в них стропила. Форма пазов бывает разной, срез опорной части стропил должен им соответствовать. Дополнительно детали скрепляют болтами или саморезами.

Более простой способ заключается в том, что нижний конец стропильной ноги подрезается под таким углом, чтобы она встала на балку, а затем её фиксируют накладками из досок либо используют стальной перфорированный крепеж для балок и стропил.
