Обзор лучших эластичных муфт для соединения валов

Эластичные муфты народят широкое применение во многих сферах машиностроения и промышленности, благодаря своим высоким техническим характеристикам.

Служат такие муфты для передачи крутящего момента от двигателя или мотор-редуктора на карданный вал или оборудование. Конструкция таких муфт позволяет выдерживать высокие нагрузки при передаче крутящего момента, а также погасить вибрацию, чтобы не допустить ее распространения по контуру.

Далее мы рассмотрим только основные типы Rexnord и Centa. Если хотите посмотреть больше – полный каталог эластичных муфт.

Как соединить валы механизмов?

Для передачи осевого вращения применяются валы, на котором могут крепится различные шестерни и звездочки. Соединение проводится при применении различных методов, к примеру, используются муфты для соединения валов. К их особенностям относятся нижеприведенные моменты:

1. Есть возможность выполнять демонтаж.
2. Существенно упрощается сбор и производство конечного изделия.
3. Многие типы изделий позволяют компенсировать различного рода смещения, которые могут возникать при работе устройства.
4. Устройство может выдерживать существенную нагрузку.

Сегодня детали соединяются между собой при применении технологи сварки крайне редко. Это связано с тем, что вибрация и другое воздействие может стать причиной появления трещин и других дефектов.

Неправильная фиксация может привести к поломке устройства. Изделие выбирается в зависимости от эксплуатационных условий. К примеру, валы могут смещаться в самых различных направлениях.

Детали машин

Муфтой называют устройство для соединения концов валов или валов со свободно установленными на них деталями (зубчатыми колесами, шкивами, звездочками и т. п.). Муфты передают вращающий момент без изменения его величины и направления.

Некоторые типы муфт при передаче вращающего момента способны выполнять дополнительные функции – поглощать вибрации, удары и толчки, предохранять машину от перегрузок, компенсировать несоосность и перекосы соединяемых валов, в определенных режимах автоматически разъединять и соединять отдельные механизмы и агрегаты машины без остановки двигателя.

***

Самодельная соединительная муфта

Для существенного снижения затрат рассматривается возможность использования самодельной конструкции. Среди особенностей выделим следующие моменты:

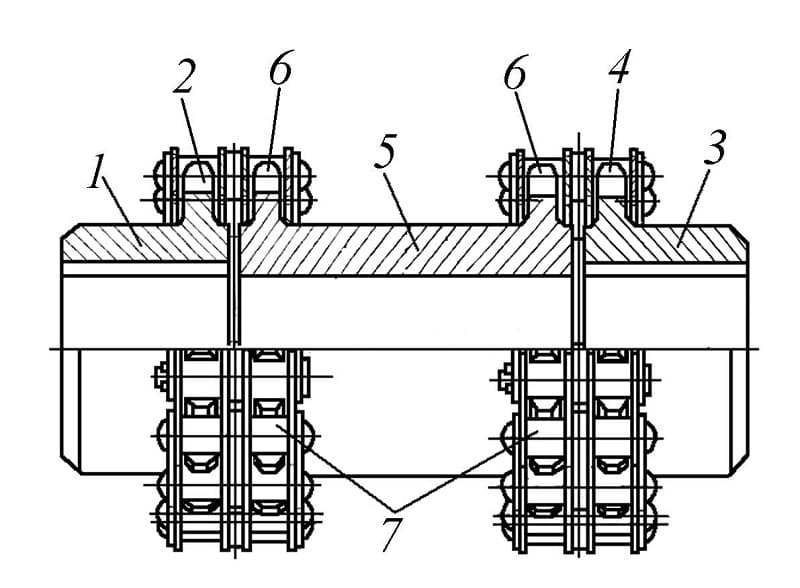

1. Для создания самодельной конструкции требуется звездочка, которая может быть снята с коленчатого вала двигателя внутреннего сгорания.
2. Передача вращения осуществляется при помощи цепи. За счет применения стали при изготовлении этого изделия существенно повышается прочность.
3. Подключение осуществляется за счет двух полумуфт. При этом звездочка должна распиливаться пополам. На каждую полумуфту будет навариваться обрезанная часть звездочки.
4. Крепление полумуфты осуществляется при помощи болтов. Однако, подобный способ соединения не рекомендуется в случае, если оказываемая нагрузка существенная. Фиксация разъемных элементов обеспечвается за счет шпонки при передаче большого усилия.

Приведенная выше информация указывает на то, что подобное изделие может быть изготовлена при применении подручных материалов. При этом полученное устройство устанавливается для передачи высокого крутящего момента.

Rexnord Omega

Муфты серии омега предназначены для эластичного соединения вращающихся осей механических приводов при помощи торсионного эластичного элемента, который компенсирует вибрации изначальную несоосность валов. Данные муфты имеют разъемную конструкцию, что значительно упрощает ремонт и обслуживание. Соединение полиуретана с металлом позволяет избежать проскальзываний, прочно захватывая валы. Широко применяются в промышленных вентиляторах, мешалках, компрессорах и насосах.

Классификация муфт

Выделяют много различных подобных изделий, при помощи которых проводится передача вращения. Классификация по предназначению выглядит следующим образом:

1. Постоянные или соединительные.
2. Сцепные и управляемые.

Приводные модели устанавливаются в самых различных конструкциях. Ни требуются для непосредственной передачи усилия.

Изделия соединительные для валов применяются для постоянной передачи вращения. Делятся они на несколько основных групп:

1. Жесткие.
2. Глухие.
3. Соединительные.
4. Подвижные или гибкие.

Самым простым вариантом исполнения можно назвать глухие муфты. При изготовлении втулок и других элементов могут применяться самые различные материалы, большая часть которых характеризуется высокой степенью защиты от воздействия окружающей среды.

Довольно большое распространение получили конусные переходные муфты, так как они просты в изготовлении и могут прослужить в течение длительного периода. Могут устанавливаться и шлицевые варианты исполнения, которые могут передавать большое усилие в случае эксплуатации.

Классификация гибких вариантов исполнения также проводится по большому количеству различных признаков. Большое распространение получили следующие:

1. Расширительные. Они характеризуются тем, что могут компенсировать осевое смещение деталей относительно друг друга.
2. Крестовые. Подобные механизмы устанавливаются в случае, когда есть вероятность радиального смещения.
3. Мембранные и поводковые, которые рассчитаны на радиальное и осевое смещение. Поводковые имеют специальный элемент, который обеспечивает фиксацию положения обоих элементов.

Выбор наиболее подходящего соединительного элемента проводится по диаметральным размерам. Полумуфты компенсируют смещение оси, однако для повышения показателя КПД проводится добавление масла. В большинстве случаев при изготовлении применяется сталь, которая характеризуется повышенной устойчивостью к износу. При необходимости защиты механизма от воздействия электричества применяются специальные материалы, обладающие определенными свойствами.

Не стоит забывать о том, что крестовые изделия характеризуются существенным недостатком – увеличение мертвого хода из-за сильного износа выступов.

В некоторых случаях применяется поводковый вариант исполнения, который также характеризуется определенными достоинствами и недостатками.

Кулачковая — дисковая

Подобное приспособление рассчитано на передачу значительного крутящего момента. Могут сказать, что-то же самое обещают и относительно других муфтовых агрегатов. Это верно, однако кулачковый-дисковый блок обладает неоспоримым преимуществом: он отлично справляется, когда соединять/разъединять сборку приходится относительно редко.

Фото: дисковая муфта Rexnord

При этом требуется близкое совпадение темпа вращения валов. Опционально достижимо обеспечение их строгой соосности. Звездочку всегда изготавливают из материала, отличающегося высокой упругостью и эластичностью. Профили зубцов и кулачков соответствуют эвольвенте.

Механический агрегат подключают вручную. Передача усилия идет при помощи системы рычагов. От операторов требуется только перемещение рычага либо прокручивание рукояти. Она связывается с необходимой деталью за счет червячного либо кривошипного привода. Это решение технически просто и надежно, но сотрудникам придется тратить много сил.

Схема прямоугольник отличается высокой контактно-поперечной площадью. Потому передача очень высокой мощности облегчается. Минус — необходимо особо точное позиционирование полумуфт. В противном случае они будут гораздо хуже входить в зацепление. У формы симметричной трапеции такого требования нет. Зазоры в боковой плоскости гасятся за счет изменения глубины посадки кулачка.

Жесткое соединение валов

Применяется довольно большое количество различных способов соединения валов, все они характеризуются определенными качествами. Жесткий метод подключения используется тогда, когда соединение проводится с учетом отсутствия вероятности смещения узлов относительно друг друга на момент эксплуатации. Классический способ соединения характеризуется следующими особенностями:

1. В большинстве случаев соединение проводится при помощи фланцев, которые являются частью различных механизмов. Также проводится монтаж жестких муфт, их насаживание проводится методом прессования.
2. Довольно большое распространение получил одноопорный вариант исполнения вала. В этом случае в качестве второй опоры применяется само соединение.
3. Также для фиксации могут применяться болты. При этом они должны плотно входить в отверстие, так как в противном случае могут возникнуть серьезные проблемы.
4. В рассматриваемом случае часто применяется зубчатая или поперечно-свернутая муфта.

Поперечно-свернутый вариант исполнения применяется для соединения различных деталей, которые устанавливаются в электрических машинах и других различных агрегатах. Подобная конструкция состоит з следующих элементов:

1. Две полумуфты. Они насаживаются на концы валов, которые соединяются в одну систему.
2. Обе части рассматриваемой конструкции имеют центрирующие выступы и специальную выточку, соединение обеспечивается за счет прочных болтов.
3. Предохранительные муфты не могут проворачиваться за счет специального шпоночного отверстия.
4. Осевое смещение исключается за счет стопорных винтов, которые вворачиваются на торцах.

Более сложным вариантом исполнения можно назвать зубчатую муфту, которая также состоит из двух отдельных частей. Внешняя поверхность представлена зубьями, которые входят в зацепление для обеспечения надежного соединения. Осевое смещение исключается за счет применения болтов.

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции. Диаметр провода, а также материал, наружной оболочки. Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

Полужесткое соединение валов

Определенными особенностями характеризуется полужесткий тип соединения. Примером можно назвать случай соединения вала турбогенератора с паровой турбиной. В большинстве случаев на вал электродвигателя надевается полужесткая зубчато-пружинная муфта.

Рассматриваемый вариант исполнения соединительного элемента характеризуется следующими особенностями:

1. Конструкция состоит из двух полумуфт, которые фиксируются на обоих деталях. Подобным образом проводится монтаж устройства.
2. Фиксация одного элемента относительно другого проводится за счет упругой волнообразной ленточной пружины, который зачастую называется компенсатором.

Для обеспечения требуемого уровня защиты используется кожух, который изготавливается из самых различных материалов, устойчивых к воздействию окружающей среды. Несущественное изменение положения двух соединяемых элементов компенсируется за счет специального элемента.

Пружинная

Такое изделие могут еще именовать зубчато-пружинной или оснащенной змеевидной пружиной муфтой. Подобные трансмиссионные детали сокращают динамическую нагрузку, которая передается на вал. Еще одна важная роль — предохранение от колебаний резонансного типа. Зубьям придают особенную форму.
Пружину змеевидного исполнения располагают между ними. Если возникает критическая нагрузка, разрушение пружины позволяет избежать более дорогих по последствиям поломок. Есть модели с переменной жесткостью. У них основным конструктивным элементом оказываются тонкие пластины из стали.

Эластичное соединение валов

На момент эксплуатации устройства есть вероятность смещения двух элементов относительно друг друга. Решить подобную проблему можно за счет применения специальных элементов. Эластичные устройства могут устанавливаться в самых различных случаях, они характеризуются следующими особенностями:

1. Установка возможна в случае бокового или углового смещения валов в месте сопряжения.
2. Довольно большое распространение получили втулочно-пальцевые детали.

Классическое устройство представлено двумя полумуфтами, которые соединяются за счет специальных пальцев-болтов.

На поверхность надеваются специальные кожаные шайбы и манжеты, фиксация которых проводится за счет резиновых манжет.

Монтаж фрикционной муфты на быстроходный вал

При необходимости провести монтаж фрикционной муфты можно самостоятельно при наличии небольшого комплекта инструмента. Для получения качественного результата нужно соблюдать распространенные рекомендации:

1. Перед началом проведения работы следует удостовериться, что конструкция не имеет существенных дефектов. Даже незначительные дефекты становятся причиной снижения прочности соединения.
2. Довольно большое распространение получили упругие муфты. Их особенность заключается в наличии специального элемента, за счет которого происходит компенсация смещений. На момент монтажа нужно быть осторожным, так как слишком большое усилие может стать причиной повреждения активного элемента. Это же следует учитывать, когда устанавливаются предохранительные муфты.
3. В большинстве случаев фиксация проводится за счет запресовывания механизма. Исключить вероятность прокручивания устройства можно за счет применения шпонки.

На момент установки не рекомендуется применять кустарный метод фиксации, так как это может стать причиной повреждения конструкции. Примером можно назвать изменение формы и появление вмятин, трещин, снижение прочности и многие другие моменты.

Монтаж фрикционных и шариковых предохранительных муфт на тихоходный вал

Предохранительные устройства позволяют исключить вероятность повреждения основных элементов в случае перегрузки. В этом случае процесс монтажа практически ничем не отличается:

1. Фиксация проводится за счет шпонки. Подобный способ характеризуется весьма высокой надежностью.
2. Насадка полумуфт выполняется в натяг. Это исключает вероятность появления люфта и других проблем.
3. При насадке нельзя прикладывать большое усилие, так как может возникнуть серьезный дефект.

В продаже встречаются специальные инструменты, которые существенно упрощают работу по монтажу.

Rexnord Viva

Четвертое поколение муфт Rexnord — одно из наиболее современных решений в области передачи крутящего момента через эластичный элемент.

Муфты данной серии обладают высокими техническими и эксплуатационными характеристиками:

• Передача момента вращения в диапазоне (0.037-400) кВт, на скоростях до 5400 об/мин.
• Устойчивость к кратковременным пространственным и угловым несоосностям до 3,2мм и 4 градусов соответственно.
• Способны выдерживать кратковременные перегрузки в режиме старт-стоп до 500%.

Данный тип муфт широко применяется в машиностроении.

Монтаж фрикцонных муфт на тихоходный вал выходного редуктора

Часто установка изделия проводится на редуктор для его соединения с электрическим двигателем. Это можно связать с тем, что редуктор может заклинивать, это приводит к перегреву двигателя. Фрикционная муфта исключает вероятность возникновения подобной проблемы. Среди особенностей монтажа отметим:

1. Нельзя прикладывать ударную нагрузку, так как она может повредить само изделие.
2. Для упрощения захода обоймы может применяться смазка.
3. Нарушение правил монтажа может стать причиной повреждения основной части.

Самостоятельный монтаж должен проводиться исключительно с учетом рекомендаций, так как даже несущественный дефект становится причиной уменьшения эксплуатационного срока.

В продаже встречается просто огромное количество различных деталей, за счет чего не возникает существенных проблем при выборе. Основными критериями можно назвать тип применяемого материала при изготовлении, а также диаметральный размер. При выборе уделяется внимание тому, каким образом может проходить смещение соединяемых элементов.
