Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

Приведенный в качестве примера на фото талреп называется цепным рэтчетом. Он отличается высокой прочностью и надежностью.

Используемое профессиональными такелажниками слово талреп может показаться незнакомым, но при этом каждый обязательно хоть когда-нибудь видел этот предмет. Впервые такое крепежное приспособление стало использоваться в сфере грузовых морских перевозок специалистами по надежному закреплению грузов. Так было названо устройство, применяемое и сейчас при стягивании, выбирании слабины в такелаже, строительстве зданий, монтаже кабелей, столбов и прочих опор, например, контрфорсов.

Что нужно знать об устройстве талрепов ↑

Чтобы разобраться, что это такое – талреп, познакомьтесь с его видами, функциями и конкретными примерами применения.

Ключевые детали и конструктивные особенности ↑

Конструкция талрепа, специалисты могут также называть его рэтчетом, наиболее часто включает в себя два винта с противоположной резьбой, которые вкручиваются в кольцо с подходящими по резьбе отверстиями.Классический талреп состоит из деталей:

• прочной литой муфты эллипсовидной или вытянутой прямоугольной формы;
• двух отверстий с противоположным направлением вращения резьбы, расположенных по центру скруглений муфты и строго по оси всего изделия;
• двух винтов с креплениями (кольцами/крюками/петлями/вилками) на концах, выполненных в виде стержней, обеспечивающих необходимое натяжение (тросам/канатам/цепям) при их вращении в противоположных направлениях.

Концы винтов производятся как с проушиной (ушком), так и с крюком – вилкой. Именно к ним должен крепиться трос (цепь). Регулирование натяжения происходит при вращении кольца, когда винты должны постепенно смещаться к центру. Рэтчеты применяются при таких ситуациях, как натяжение троса между столбами, когда необходимо большое натягивающее усилие.Талрепы различаются по массе, начинаясь с нескольких граммов, когда необходимо натяжное усилие в несколько килограммов, к примеру, при монтаже шторных струн, доходя до десятков тонн, когда устройства включены в инженерные проекты строительства зданий, мостов.

ГОСТы и другие нормативные документы стандартизации ↑

Регламентом при изготовлении натяжителей троса на постсоветском пространстве приняты следующие нормативные документы:

• ГОСТ 9690-71;
• ОСТ 5.2314-79.

Международные стандарты по регулированию производства, технических характеристик талрепов основываются на DIN 1478, DIN 1480.Получите всю важную информацию, просто внимательно посмотрев на рукоятку с принятой маркировкой, на крюки с указанием допустимого к применению калибра (диаметра) троса/цепи.

Принцип работы и регулировки натяжения ↑

Правильное функционирование натяжителей обеспечивает одновременное вращение двух винтов в противоположных направлениях, что доступно из-за нанесения противоположной резьбы. Этот процесс заканчивается при достижении достаточной силы натяжения в тросе/канате/цепи, которое позволяет закрепить в определенный момент конкретный объект – груз, недвижимость, столб, мачту и тому подобное.Такелажники, строители, дизайнеры интерьеров, установщики антенн и даже настройщики пианино именно по причине максимальных навыков по ощущению момента достаточного натяжения крепления могут считаться профессионалами в своем деле. Простая регулировка натяжения позволяет легко его ослаблять, а технология установки крепежа обеспечивает комфортную возможность демонтажа, в случае возникновения такой необходимости. Ценным преимуществом можно считать и простоту конструкций такого крепежа, что всегда исключает дополнительные риски его разрушения в процессе эксплуатации.Мастера имеют возможность предварительной подготовки/сборки большого количества элементов для крепежа, если такие подготовительные работы дают дополнительные преимущества в скорости их установки уже непосредственно на объекте, также можно применять неразборные рэтчеты.Грузовые приспособления достигают веса в 25 кг, выдерживая гарантированную сертификатами нагрузку до 90 тонн. Это означает, что при помощи нескольких крепежных элементов можно зафиксировать практически любые объекты, правильно рассчитав нагрузку.Устройство системы натяжения

Виды натяжителей для тросов и цепей ↑

Все натяжители можно разделить по нескольким важным признакам, одним из которых является материал для их изготовления.

Принципы классификации и типы устройств ↑

По причине использования этого крепежа в условиях постоянного неблагоприятного воздействия атмосферных явлений в основном используют талрепы:

• из нержавеющих стальных сплавов;
• из металла с нанесенным оцинкованным покрытием.

Элементы системы натяженияДля изготовления натяжителей подходит только самая высококачественная сталь, из которой методом ковки и производят изделия, в следующем технологическом шаге подвергающиеся процессу пассивации.Пассивацией называется нанесение защитного слоя методом исключительно горячей оцинковки, обеспечивающей необходимые антикоррозионные свойства крепежу, использующемся для непрерывной долговременной работы во влажных средах без потери качественных характеристик. Кроме этого, важна разбивка по типам креплений на концах винтов, среди которых наиболее часто применимы изделия с маркировкой:

• C+C (крюк/крюк);
• C+O (крюк/кольцо);
• O+O (кольцо/кольцо).

Такой крепеж может быть открытым и закрытым. Второй тип чаще встречается в более современных моделях, используемых для закрепления оптоволоконных кабелей.

Выбор крепежа под конкретные задачи ↑

Специалисты рекомендуют использовать талрепы конкретной маркировки в оптимальной комплектации для каждой поставленной задачи. Так, к примеру, крепеж «C+C» наиболее часто применим там, где необходимо удлинить трос/цепь, изменить их натяжение. Чаще всего, это мачты и антенны.Система «C+O» служит аналогичным задачам. А талрепы с маркировкой «O+O» пригодятся там, где используются канаты/цепи/тросы с крюками на концах. Цепные рэтчеты позволяют хорошо стягивать достаточно удаленные друг от друга грузы. Более подробно особенности такого крепежа описаны в следующем параграфе. Применение в кабельной разводке

Цепные рэтчеты – конструкция и применение ↑

Приведенный в качестве примера на фото талреп называется цепным рэтчетом. Он отличается высокой прочностью и надежностью.

Сферы применения и основное назначение ↑

Предназначен такой натяжитель в первую очередь для систем крепления на тралах, а также для такелажа при перевозках грузов в лесозаготовительной промышленности. Цепной талреп необходим для качественного натяжения цепей, используемых при обвязке крупногабаритных грузов.Цепная стяжка в большинстве такелажных инструкций рекомендована к применению при транспортировании особо тяжелых грузов (труб больших диаметров, бревен), а также особенной спецтехники (деталей турбин, большемерных негабаритных станков, к примеру, оборудования для обкатки колесных пар железнодорожных составов, или для вытачивания большемерных деталей) на тралах.Такие такелажные приспособления отличаются своей эргономичностью – их устройство допускает операцию натяжения одной рукой, чтобы второй спокойно придерживать цепь в процессе ее выполнения.

Особенности конструкции и эксплуатации цепных рэтчетов ↑

Рэтчеты цепные с использованием храпового механизма изготавливаются чаще с крюками, но применяются и модели с проушинами на концах. В стандартном исполнении цепного талрепа используются крюки, подходящие исключительно под цепи определенного калибра (диаметра).Устройство создано под параметры воздействия исключительно осевого линейного усилия, поэтому категорически противопоказаны боковые нагрузки. Их никогда не используют для подъема грузов. Комплект стяжки цепной в стандартном исполнении включает в себя:

• цепь с крюками на концах (3-5 м);
• цепной талреп.

Каждый рэтчет, по результатам лабораторных испытаний, обязательно сертифицируется, так как является источником потенциальной угрозы для травм работников, порчи имущества, создания нештатных ситуаций. Выбирая приспособления этого типа, всегда учитывайте мощность нагрузки в соотношении с калибром применяемой цепи!

Сферы применения натяжителей ↑

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

• теле-/радиовышки;
• молниеотводы;
• спутниковые антенны;
• водонапорные башни;
• столбы;
• крепления для стеллажей в логистических центрах;
• башенные сооружения;
• вспомогательное строительное оборудование;
• промышленные/гражданские здания/прочие сооружения;
• объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
• флагштоки;
• спортивные снаряды;
• тяжелые ограждения;
• памятники;
• аттракционы, высотные парки;
• временные/перевозные сооружения (шатры, палатки).

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Инструкция по натяжению троса ↑

Перед тем как натянуть трос между столбами, следует изучить все правила безопасного использования талрепов – и для процесса установки, и для последующей эксплуатации. Для этого необходимо в первую очередь подобрать подходящий для задачи натяжитель. Воспользуйтесь приведенной ниже таблицей для точного выбора.

Основные этапы и правила работы ↑

Выбрав необходимый талреп, следует действовать с соблюдением следующей технологии:

1. Протереть натяжитель бензином.
2. Отполировать его войлочным кругом.
3. Нанести смазку (с графитовой присадкой/с бисульфатом молибдена).
4. Прогнать вхолостую.
5. Провернуть пару раз при монтаже.
6. При установке с попаданием морской воды – промыть пресной (для предохранения от слипания деталей).
7. Установить натяжитель для троса, вращая винты в противоположных направлениях до момента достижения эффективного натяжения, когда груз или конструкция будут эффективно зафиксированы.
8. Если трос окажется перетянут, следует ослабить натяжение, плавно вращая винты в направлении противоположном изначальному.
9. При необходимости – заменить искривленные детали.
10. Следить за отсутствием любой нагрузки, кроме осевой.
11. Периодически проверять качество натяжения троса, занимаясь при необходимости его корректировкой тем же методом, который использовался при первоначальном монтаже.

Важные рекомендации и видео ↑

Для таких устройств наиболее важен правильный монтаж, позволяющий при дальнейшей эксплуатации натяжителей уделять им минимальное время на контроль состояния, плановое обслуживание, при сохранении гарантированных качественных характеристик, указанных в сертификационных документах. Следуя всем пунктам вышеприведенной инструкции, вы всегда сможете качественно, надежно натянуть трос без посторонней помощи.Изучив информацию про талрепы, и разобравшись, что что это такое, для чего применяются и как подразделяются на виды, вы сможете самостоятельно подобрать крепежное устройство для конкретных целей, не рискуя надежностью закрепляемой конструкции.Начинающим специалистам, желающим повысить свой профессиональный уровень, а также тем, кто применяет самостоятельно крепеж в быту, полезно посмотреть видео с подробностями правильной технологии монтажа для различных типов талрепов.Видео: Что такое талреп и как он устроен

Ставим забор из сетки – правила и советы Строительство секционно-сеточной ограды Как монтировать металлический забор Украшение и защита вашей дачи Виды ограждений на дачных участках

Простой самодельный зажим для троса

Этот зажим очень прост в изготовлении, и может быть изготовлен при помощи ручных инструментов.

Материалы. — Болт, гайка, трос.

Однако есть более простой способ. Достаточно сначала накрутить гайку на болт, срезать его до нужной длины, и просто открутить гайку при помощи ключа. Оставшиеся острые заусенцы можно удалить напильником.

Также вместо болгарки можно воспользоваться обычной ножовкой по металлу.

Благодарю автора за очень простое приспособление для соединения тросов.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник

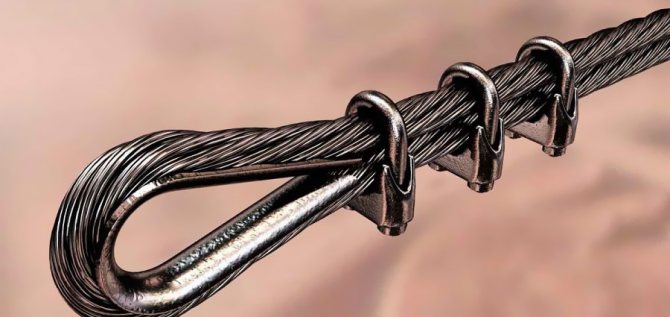

Установка зажимов на канаты и крепление

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

Первая идея: как прикрепить трос к стене под прямым углом

С помощью сверлильного станка и тисков в болте делается сквозное отверстие по всей длине.

Не вынимая готовый болт из тисков, на него заворачивается гайка, к которой приваривается сваркой кусок длинного болта без шляпки.

Сварка очищается болгаркой, кусок болта с гайкой откручиваются и откладываются пока в сторону.

Заготовка с приваренной гайкой забивается в стену молотком, где перфоратором подготовлено отверстие и вставлен дюбель, в гайку вворачивают болт со сквозным отверстием.

Стальной тросик просовывается в отверстие, кончик достаётся из шляпки, и закрепляется с помощью оборачивания проволокой.

Чтобы проволока держалась плотно, нужно не её оборачивать, а прокручивать пассатижами тросик.

Трос можно запросто натянуть вращением болта.

Как натянуть забор из сетки рабицы

Как натянуть сетку рабицу? Процесс достаточно прост, так как не требует использование каких-либо особых инструментов. А с самим материалом легко работать.

1 Особенности сетки рабицы

Сетка рабица была изобретена в конце позапрошлого века каменщиком родом из Германии – Рабицем. С тех пор она широко применяется в качестве материала при изготовлении заборов. Ограждения из рабицы пользуются большим спросом среди дачников и сельских жителей. Они долговечные, и дешевые.

Сетку рабицу можно без проблем купить в магазинах. Транспортировать ее тоже несложно – она продается рулонами, которые легко поместятся в багажник машины. При желании каждый человек сможет установить сетку на своей земле самостоятельно. Монтаж такого забора необычайно прост. Нужно совсем немного умения и еще меньше времени. Забор из сетки рабицы устанавливается за несколько часов.

Сетка имеет два вида – секционный и натяжной. Второй гораздо дешевле, но пользуется меньшей популярностью. Срок эксплуатации сетки составляет 50 лет, и больше. Изготавливают сетку из нержавейки, оцинковки либо из стальных проводов, покрыв их пластикатом. Такой забор имеет очень привлекательный вид. Покрытие из полимера позволяет выпускать сетки разных оттенков.

2 Преимущества забора

Этот вид ограждений обладает устойчивостью к воздействиям окружающей среды. Сетка не выгорает, не ржавеет и не нуждается в покраске. Она способна выдержать температуру до – 35°C. В отличие от закрытых заборов сетка рабица затемнит участок соседей, что не помешает им выращивать урожай. Ведь в тени растения чахнут становятся слабыми. Солнечный свет необходим для их роста.

К тому же сетка рабица дает полный обзор. И это отпугнет злоумышленников от попыток проникнуть на вашу землю, ведь его с легкостью могут увидеть соседи, или прохожие. Особенно такое ограждение хорошо для дачного участка. Можно спокойно оставлять его под присмотром соседей.

Однако если по каким-либо причинам вы желаете убрать прозрачность сетки, это можно легко сделать, посадив около сетки вьющиеся растения. Они подрастут, поднимутся по забору и заполнят зеленью пролеты, украшая его. Такая живая изгородь очень привлекательна, и эстетична, к тому же будет говорить о вашем хорошем вкусе.

Сетка рабица не позволит чужим животным проникнуть на участок. И не будет мешать естественной вентиляции воздуха на участке, что важно не менее солнечного света. Забор из сетки рабицы легкий, без особых усилий можно перенести его на другое место.

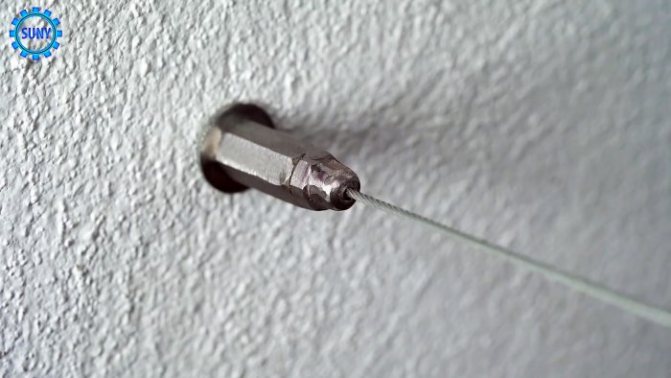

Вторая идея: как просто прикрепить трос к стене

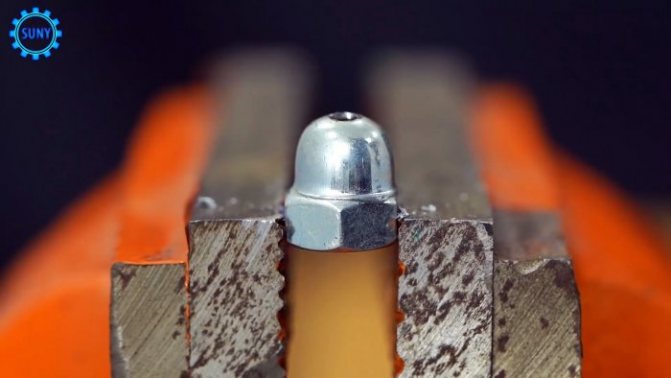

В колпачковой гайке, зажатой в тиски, сверлится отверстие.

К заготовке с отверстием приваривается сваркой удлиняющая гайка, швы зачищают болгаркой.

Продевается тросик, кончик обжимается подходящим куском трубки с помощью пассатижей.

В подготовленное отверстие в стене вворачивается кусок болта без шляпки (одна резьба).

На резьбе заворачивается заготовка из гаек с тросиком.

Третья идея: как соединить 2 тросика (надежное и разборное соединение)

Подготавливается небольшой кусок болта с резьбой – отрезается нужное количество. В заготовке сверлится отверстие на всю длину с помощью сверлильного станка.

В куске болта делает прорезь посередине с одного бока – туда будут выходить тросы.

С двух сторон на заготовку навинчиваются гайки, оно не должны закрывать пропиленное отверстие. Потом с торцов болта просовываются концы двух тросиков и выходят через пропиленное отверстие посередине.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

• АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
• АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Четвёртая идея: крепление тросика в раме стальной конструкции

Болт закрепляется в тиски, от него отрезается болгаркой часть резьбы. В заготовке сверлильным станком делается сквозное отверстие.

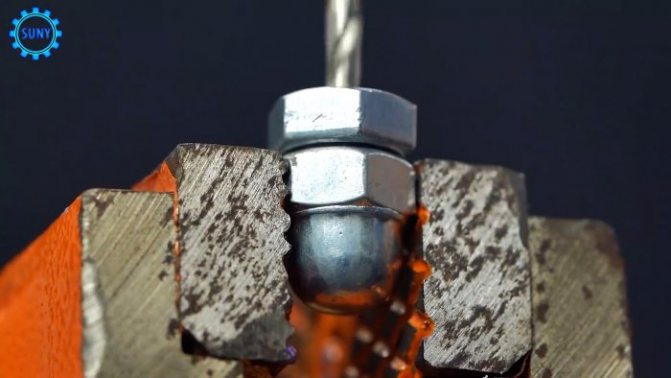

На подготовленный болт накручивается колпачковая гайка, в ней тоже делается отверстие.

Гайка откручивается, болт вставляется с одной стороны железной заготовки, с другой стороны одевается и затягивается подготовленная колпачковая гайка.

В отверстие заготовок продевается стальной тросик, конец обжимается кусочком трубки с помощью пассатижей – готово!

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Монтаж электропроводок

Монтаж тросовых проводок.
Монтаж электропроводок выполняют в две стадии.

На первой стадии в мастерской подготавливают элементы электропроводки, комплектуют анкерные, натяжные конструкции и поддерживающие устройства.

Отмеряют трос нужной длины и «заряжают» один его конец в кольцо талрепа, на втором его конце делают петлю под крюк или замыкают на талрепе, если натяжные муфты используются с обеих сторон. Тросы соединяются с концевыми крепежными деталями путем устройства на конце троса петли, выполняемой различными способами, например, с применением так называемого коуша и болтовых зажимов.

Рисунок. Выполнение концевой петли троса: а – схема заделки троса; б – коуш; в – болтовой зажим-клипса.

Последовательность операций по выполнению петли следующая.

Трос огибают вокруг коуша и крепят зажим-клипсу на конце троса (этап 1). Второй зажим крепят как можно ближе к коушу (этап 2). Устанавливают оставшиеся зажимы между первыми двумя (этап 3) при этом гайки зажимов закручивают с усилием, но не затягиваю полностью. [Общее количество зажимов в петле определяется расчетным усилием тяжения троса, которое в свою очередь зависит от длины пролета тросовой проводки, массы и количества электротехнических изделий, прикрепляемых к несущему тросу.] Если между зажимами образовалась «слабина» троса, то ее устраняют, натягивая огибаемый коуш конец троса, а затем окончательно затягивают гайки зажимов.

Рисунок. Болтовой зажим К676 для выполнения концевой петли несущего троса

Ниже приведены несколько видеороликов, в которых показан принцип выполнения концевой петли на несущем тросе с помощью различных зажимов.

Кроме болтовых зажимов для выполнения петли несущего троса могут применяться гильзы монтируемые опрессовкой.

Рисунок. Выполнение петли на несущем тросе с помощью прессуемой гильзы

Последовательность выполнения операций при этом следующая. Трос продевают в гильзу петлей так, чтобы его конец выходил из гильзы на 1-2 см. Далее выполнят опрессовку гильзы с помощью специального инструмента – пресса (ручного, электрического, гидравлического), предварительно подобрав для него матрицу (размер матрицы зависит от типа гильзы, используемой для опрессовки). Опрессовку начинают с середины гильзы, далее выполняют опрессовку с краев гильзы. После выполнение опрессовки проверяют ее качество с помощью специальных шаблонов.

Выполнить концевую петлю несущего троса можно без применения специальных приспособлений (зажимов, гильз и т.п.) и инструмента. В этом случае конец троса вплетается особым образом в основную часть несущего троса. Следует отметить, что выполнение петли указанным способом требует гораздо больше времени.

В случае применения в качестве троса стальной проволоки или катанки петли на концах их выполняют без применения зажимов, путем простого закручивания проволоки спиралью на длине 60-80 мм.

Кроме того, выполнить концевую заделку несущего троса также можно без организации петли, с помощью специальных наконечников монтируемых на трос опрессовкой. Обзор этих монтажных изделий, а также пример выполнения концевой заделки несущего троса показан ниже в видеоролике.

После выполнения концевой заделки несущего троса, устанавливают на тросовой электропроводке и закрепляют ответвительные, соединительные и вводные коробки. Прикрепляют к несущему тросу заранее отмеренные провода и кабели, расстояние между точками крепления кабеля к несущему тросу не должно превышать 50-60 см.

На второй стадии осуществляют монтаж тросовых проводок к строительным конструкциям на объекте монтажа. Светильники к проводке крепят, как правило, на второй стадии монтажа, когда тросовую электропроводку разматывают на полу, временно подвешивая на высоте 1,2-1,6 м для правки проводов, подвески и подключения светильников (если они не были смонтированы на тросовой линии в мастерских). Затем электропроводку поднимают на проектную высоту.

Выполняют монтаж концевых крепежных конструкция к строительным элементам зданий и сооружений.

Наиболее надежными креплениями анкерных конструкций к строительным поверхностям являются крепления в кирпичных и бетонных стенах и перекрытиях с помощью сквозных болтов и проходных анкеров или крепления анкеров с помощью сквозных шпилек с установкой с обратной стороны крепления увеличенных квадратных шайб. В анкерах с такими креплениями вырывающие усилия соответствуют фактической величине прочности самого материала, из которого изготовлен анкер, зависящей от марки стали и поперечного сечения нарезной части крепежных стержней.

Рисунок. Схема выполнения концевого крепления с помощью сквозного анкерного болта

Крепление анкерных конструкций к стенам и потолкам выполняют также с помощью вмазных шпилек или распорных дюбелей. Такие крепления являются менее надежными, так как они в значительной степени зависят от качества выполнения и точности заготовленных отверстий по размеру и надежности заделки в них анкеров. Поэтому эти способы крепления анкеров применяют для менее ответственных промежуточных креплений несущих тросов и оттяжек.

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!

Виды приспособлений для натяжения тросов

Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.

Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Трубчатый зажим

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

По конструкции и заводскому исполнению зажимы делятся на:

1. Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
2. Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.
3. Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.
4. Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
5. Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
6. Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.
