Проводниковые материалы: медь, алюминий, бронза, латунь.

На воздухе медные провода окисляются медленно, покрываясь тонким слоем окиси CuO, препятствующим дальнейшему окислению меди. Коррозию меди вызывают сернистый газ SO2, сероводород H2S, аммиак NH3, окись азота NO, пары азотной кислоты и некоторые другие реактивы.

Проводниковую медь получают из слитков путем гальванической очистки ее в электролитических ваннах. Примеси даже в ничтожных количествах, резко снижают электропроводность меди, делая ее малопригодной для проводников тока, поэтому в качестве электротехнической меди применяют лишь две ее марки М0 и М1.

Почти все изделия из проводниковой меди изготавливаются путем проката, прессования и волочения. Так, волочением могут быть изготовлены провода диаметром до 0,005 мм, ленты толщиной до 0,1 мм и медная фольга толщиной до 0,008 мм.

Проводниковая медь применяется как в отожженном после холодной обработки виде (мягкая медь марки ММ), так и без отжига (твердая медь марки МТ).

При температурах термообработки выше 900 °C вследствие интенсивного роста зерна механические свойства меди резко ухудшаются.

В целях повышения предела ползучести и термической устойчивости медь легируют серебром в пределах 0,07—0,15%, а также магнием, кадмием, цирконием и другими элементами.

Медь с присадкой серебра применяется для обмоток быстроходных и нагревостойких машин большой мощности, а медь, легированная различными элементами, используется в коллекторах и контактных кольцах сильно нагруженных машин.

Достоинства и недостатки медных проводов

Медь — это пластичный переходный металл. Имеет золотисто-розовый цвет, встречается в природе в виде самородков. Используется человеком с давних времен — в его честь была названа целая эпоха.

Сегодня медные провода часто используют в электронных устройствах. К их достоинствам относятся:

• Высокая электропроводность (металл занимает второе место по этому показателю, уступая только серебру). По сравнению с алюминием медь эффективнее в 1,7 раза: при равном сечении медный кабель пропускает больше тока.
• Сварку, пайку и лужение можно проводить без использования дополнительных материалов.
• Провода обладают хорошей эластичностью и гибкостью, их можно сворачивать и сгибать без особого вреда.

• Высокая плотность: при разных размерах медный провод будет весить больше, чем алюминиевый;
• Цена: алюминий в несколько раз дешевле;
• Медь окисляется на открытом воздухе: впрочем, это не влияет на ее работу и легко устраняется.

Латуни

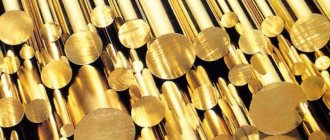

Сплавы меди с цинком, называемые латунями, широко используются в электротехнике. Цинк растворяется в меди в пределах до 39%.

В различных марках латуни содержание цинка может доходить до 43%. Латуни, содержащие до 39% цинка, имеют однофазную структуру твердого раствора и называются a-латунями. Эти латуни обладают наибольшей пластичностью, поэтому из них изготавливают детали горячей или холодной прокаткой и волочением: листы, ленты, проволоку. Без нагрева из листовой латуни методом глубокой вытяжки и штамповкой можно изготовить детали сложной конфигурации.

Латуни с содержанием цинка свыше 39% называют a+b-латунями или двухфазными и применяют главным образом для фасонных отливок.

Двухфазные латуни являются более твердыми и хрупкими и обрабатываются давлением только в горячем состоянии.

Присадка к латуням олова, никеля и марганца повышает механические свойства и антикоррозионную устойчивость, а добавки алюминия в композиции с железом, никелем и марганцем сообщают латуням кроме улучшения механических свойств и коррозионной стойкости высокую твердость. Однако присутствие в латунях алюминия затрудняет пайку, а проведение пайки мягкими припоями становится практически невозможным.

· латуни марок Л68 и Л63

вследствие высокой пластичности хорошо штампуются и допускают гибку, легко паяются всеми видами припоев. В электромашиностроении широко применяются для различных токоведущих частей;

· латуни марок ЛС59-1 и ЛМЦ58-2

применяются для изготовления роторных (беличьих) клеток электрических двигателей и для токоведущих деталей, изготовленных резанием и штамповкой в горячем состоянии; хорошо паяются различными припоями;

· латунь ЛА67-2,5

применяется для литых токоведущих деталей повышенной механической прочности и твердости, не требующих пайки мягкими припоями;

· латуни ЛК80-3Л и ЛС59-1Л

широко применяются для литых токоведущих деталей электрической аппаратуры, для щеткодержателей и для заливки роторов асинхронных двигателей. Хорошо воспринимают пайку различными припоями.

Какое сопротивление меди и алюминия

Алюминий — это легкий металл, который легко поддается обработке и литью. Обладает высокой электропроводностью: он стоит на 4 месте после серебра, меди и золота.

Важно! Несмотря на ряд достоинств (невысокую стоимость, малый вес, простоту обработки и другие) в долгосрочной перспективе алюминиевые провода менее выгодны, чем медные.

В электротехнике значение имеют 2 термина:

• Электропроводность: отвечает за передачу тока от одной точки к другой. Чем выше проводимость металла, тем лучше он передает электричество. При +20 градусах проводимость меди составляет 59,5 миллионов сименс на метр (См/м), алюминия — 38 миллионов См/м. Проводимость медного кабеля практически не зависит от температуры.
• Электросопротивление: чем выше это понятие, тем хуже вещество будет пропускать ток. Удельное сопротивление меди составляет 0,01724-0,0180 мкОм/м, алюминия — 0,0262-0,0295.

Вам это будет интересно Подключение к сетям

Иными словами, медь обладает более высокой проводимостью и меньшим сопротивлением, чем алюминий.

Химические свойства металла

Химические характеристики, как и механические, магнитные и физические свойства, такие как пластичность, вязкость, удельный вес меди, имеют актуальное значение. Металл обладает малой химической активностью. При небольшой влажности и нормальной температуре у нее высокая коррозийная устойчивость. При нагревании окисляется, образуя оксиды. Во влажной среде, содержащей углекислый газ, медная поверхность покрывается зеленоватой пленкой, содержащей оксид и карбонат металла. Медь вступает в реакцию с галогенами, образуя соли, при комнатной температуре. Легко взаимодействует с серой и селеном. Прекрасно растворяется в азотной и подогретой концентрированной серной кислоте. Без доступа кислорода с разбавленной серной и соляной кислотой не реагирует.

Какое удельное сопротивление стали

Сталь — это металлический сплав железа с углеродом и другими элементами. В ее состав входит не менее 45% железа, содержание углерода колеблется от 0,02% до 2,14%. В зависимости от точного состава сталь используется в строительстве, машиностроении и приборостроении, а также во многих областях, например, в транспорте, народном хозяйстве, при производстве бытовых приборов.

Проводимость стали составляет всего 7,7 миллионов См/м, удельное сопротивление — 0,13 мкОм/м, то есть оно довольно высоко. Сталь плохо проводит электричество и не применяется при производстве непосредственно кабелей. Однако нередко можно встретить внешнюю оцинкованную стальную оплетку, которая защищает провода от механического растяжения. Такая защита нужна, если кабель проходит под дорогой или на нестабильном грунте, если есть риск резко дернуть провод.

Также из стали делают ПНСВ — провод нагревательный со стальной жилой, имеющий изоляцию из винила. Его размещают внутри конструкции до заливания бетона и используют в дальнейшем для электрообогрева готового блока. Электричество кабель практически не проводит.

Удельный вес металла

Эта величина, как и плотность, является важным показателем различных материалов, который определяют по имеющимся таблицам. По величине удельного веса меди и ее сплавов можно выгодно подобрать соответствующие металлы для изготовления изделия с заданными параметрами. Такие расчеты обычно проводят на стадии проектирования. Удельный вес как физическая величина вычисляется отношением веса вещества к его объему. Не следует путать эту величину с плотностью, как массу с весом. Зная удельный вес меди или сплава, всегда можно вычислить массу изделия из данного материала.

Сравнение проводимости разных видов стали

Характеристики стали зависят от ее состава и температуры:

• Для углеродистых сплавов сопротивление довольно низкое: оно составляет 0,13-0,2 мкОм/м. Чем выше температура, тем больше значение;
• Низколегированные сплавы имеют более высокое сопротивление — 0,2-0,43 мкОм/м;
• Высоколегированные стали отличаются высоким сопротивлением — 0,3-0,86 мкОм/м;
• Благодаря высокому содержанию хрома сопротивление хромистых нержавеющих сплавов равняется 0,5-0,6 мкОм/м;
• Хромоникелевые аустенитные стали являются нержавеющими и благодаря никелю имеют высокую сопротивляемость — 0,7-0,9 мкОм/м.

Плотность меди

Значение этой величины, содержащееся в специальной таблице, составляет 8,93*103 кг/м3. Удельный вес меди – не менее важная величина, характеризующая металл. Он составляет, как уже было сказано 8,93 г/см3.

Получается, что значение величин параметров плотности и удельного веса для данного металла совпадают, что не характерно для других материалов. От плотности материала зависит вес изделия, изготовленного из него. Для расчетов массы будущей детали обычно пользуются удельным весом, а не плотностью.

Влияние примесей на электропроводность меди

Конечно же, в наше время для выплавки этого красного металла используются гораздо более совершенные методики, чем в древности. Однако и сегодня получить совершенно чистый Cu практически невозможно. В меди всегда присутствуют разного рода примеси. Это могут быть, к примеру, кремний, железо или бериллий. Между тем, чем больше примесей в меди, тем меньше показатель ее электропроводности. Для изготовления проводов, к примеру, подходит только достаточно чистый металл. Согласно нормативам, для этой цели можно использовать медь с количеством примесей, не превышающем 0.1 %.

Очень часто в этом металле содержится определенный процент серы, мышьяка и сурьмы. Первое вещество значительно снижает пластичность материала. Электропроводность меди и серы сильно различается. Ток эта примесь совершенно не проводит. То есть является хорошим изолятором. Однако на электропроводность меди сера не влияет практически никак. То же самое касается и теплопроводности. С сурьмой и мышьяком наблюдается обратная картина. Эти элементы электропроводность меди способны снижать значительно.

Алюминиевая электропроводка

В Советское время алюминиевый провод был почти единственным проводом в домашней сети. Лапша, так прозвали его, крепился просто гвоздями или с помощью металлических хомутов, четко показывая свое местоположение.

Служила такая проводка верой и правдой долгие десятилетия, пока не стали появляться мощные электроприборы и поэтому стали производить замену алюминиевой проводки на медную.

Но оправдана ли такая замена? Рассмотрим положительные и отрицательные стороны такой проводки.

Достоинства

У алюминия есть два неоспоримых и весомых качества, которые выдвигают ее на первый план эксплуатации:

Кабель одного вида и технических характеристик может стоить в 4–5 раз дешевле, чем аналогичный медный. В период кризиса это может быть решающим показателем. Тем более что алюминиевых кабелей и проводов достаточно на рынке.

Второе – это вес. Плотность меди составляет 8,92 г/см3, а у алюминия 2,6989 г/см3. О чем это говорит? Прежде чем решать, менять ли алюминиевую проводку на медную или нет, стоит рассчитать вес будущей замены.

Если прокладка будет проходить, например, по гипсокартону, то удержит ли он такой вес? Конечно, сечение кабеля или провода будет меньше, чем алюминиевого, но разница в весе все равно будет ощутимой.

Недостатки

Алюминиевый провод не безупречен, есть у него и отрицательные стороны, например:

Первый пункт требует более бережного отношения к проводу, а электрикам это не по нраву, поскольку приходится больше уделять этому время.

Что касается второго пункта, то иногда это является решающим фактором в пользу медного провода. С чем это связано и можно ли как-то решить эту проблему, об этом чуть ниже. А сейчас сравним медный провод.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Какой кабель лучше медный или алюминиевый: сравнение медь или алюминий для проводки Для того чтобы произвести надежное соединение между алюминиевыми проводами и медными всегда нужно использовать нейтральный металл. Спрашивайте, я на связи!

От чего зависит показатель теплопроводности

Изучая способность передачи тепла металлическими изделиями выявлено, что теплопроводность зависит от:

• вида металла;
• химического состава;
• пористости;
• размеров.

Металлы имеют различное строение кристаллической решетки, а это может изменить теплопроводность материала. Так, например, у стали и алюминия, особенности строения микрочастиц влияют по-разному на скорость передачи тепловой энергии через них.

Коэффициент теплопроводности может иметь различные значения для одного и того же металла при изменении температуры воздействия. Это связано с тем, что у разных металлов градус плавления отличается, а значит, при других параметрах окружающей среды, свойства материалов также будут отличаться, а это отразится на теплопроводности.

Технические показатели сплавов металлов

Наиболее распространенными сплавами на основе меди считаются латунь и бронза. Их состав формируется также из других элементов:

• цинка;
• никеля;
• олова;
• висмута.

Все сплавы различаются между собой структурой. Наличие олова в составе позволяет делать бронзовые сплавы отменного качества. В более дешевые сплавы входит никель либо цинк. Производимые материалы на основе Cuprum обладают следующими характеристиками:

• высокая пластичность и износостойкость;
• электропроводность;
• устойчивость к агрессивной среде;
• низкий коэффициент трения.

Сплавы на основе меди находят широкое применение в промышленном производстве. Из них производят посуду, ювелирные украшения, электропровода и системы отопления. Материалы с Cuprum часто используют для декорирования фасадной части домов, изготовления композиций. Высокая устойчивость и пластичность являются основными качествами для применения материала.
