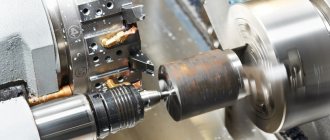

Советы по изготовлению простейшего станка

Техническое творчество не ставит жестких рамок. У каждого мастера свой взгляд на то, как сделать токарный механизм в домашней мастерской. Но некоторые советы облегчат подготовку и сам процесс сборки:

• старайтесь максимально упрощать конструкцию – она будет работать надежнее;
• не нужно применять деревянные детали, хоть работать с ними при сборке и изготовлении проще – негативные последствия дадут о себе знать спустя время;
• придерживайтесь проверенного алгоритма сборки;
• предусмотрите несколько скоростей с их механическим переключением;
• используйте асинхронный двигатель;
• при разработке конструкции предусмотрите универсальность вашего аппарата.

Электрооборудование токарного станка

MBSIK

30 апреля 2021

• 0

665

Чертеж принципиальной схемы и пояснительная записка к курсовому проекту по МДК 01.03. «Электрическое и электромеханическое оборудование» Выполнены: принципиальная схема управления токарного станка, монтажная схема шкафа, общий вид шкафа. По исходным данным произведен расчет мощности и сделан выбор двигателя, расчет механической характеристики

Станки / Электрические схемы проекты

Разновидность станков ЧПУ

Технологические признаки и возможности данных станков приравниваются к универсальным станкам. Однако, в современном мире, выделяют три разновидности станков ЧПУ:

Токарные

Предназначение таких станков заключается в создании деталей по типу тел вращения, которое заключается в обработке поверхности заготовки. Также производство внутренних и наружных резьб.

Фрезерные

Автоматизированная работа этих станков заключается в обработке плоскостей и пространств различных корпусных заготовок. Осуществляют фрезеровку плоскую, контурную и ступенчатую, под различными углами, а также с нескольких сторон. Производят сверление отверстий, нарезание резьб, развёртывание и растачивание заготовок.

Сверлильно — расточные

Выполняют рассверливание, сверление отверстий, растачивание и развёртывание, зенкерование, фрезеровка, нарезание резьб и многое другое.

Как мы видим, станки ЧПУ имеют большой ряд функционала, которые они совершают. Поэтому и приравниваются к универсальным станкам. Все они стоят очень дорого и купить какую-нибудь установку из вышеперечисленных просто невозможно, в силу финансовой недостаточности. И можно подумать, что придётся совершать все эти действия вручную, на протяжении всей жизни.

Можно не расстраиваться. Умелые руки страны, ещё с первого появления заводских станков ЧПУ, начали создавать самодельные прототипы, которые работают не хуже профессиональных.

Все комплектующие материалы для станочков ЧПУ можно заказать в интернете, где они находятся в свободном доступе и стоят довольно-таки недорого. Кстати, корпус автоматизированного станка можно изготовить своими руками, а за правильными размерами можно обратиться в интернет.

Совет: Перед выбором станка ЧПУ определитесь с тем, какой материал вы будете обрабатывать. Этот выбор будет иметь главное значение при сооружении станка, так как это напрямую зависит от размеров оборудования, а также затрат на него.

Манипулятор подачи трубы В КИСЛОРОДНО-конвертерном цехе Магнитогорского металлургического комбината

Termist

2 февраля 2021

• 0

805

В составе: презентация в PowerPoint, видео файл с анимацией работы манипулятора, чертежи, расчётно-пояснительная записка. В дипломном проекте предлагается модернизация привода перемещения каретки и механизма вращения стрелы манипулятора защитной трубы на разливочной площадке МНЛЗ №4 кислородно-конвертерного цеха ОАО «ММК» (Магнитогорский

Металлургия / Станки

Нюансы работы на самодельных конструкциях

«Самоделки» не будут работать идеально в силу тех условий, в которых они создавались. Потому будьте готовы к техническим особенностям при их эксплуатации. Самодельный токарный прибор с коллекторным мотором будет увеличивать обороты заготовок в работе. Компактные размеры при мощном двигателе и обработке больших деталей будут вызывать явления вибрации на больших оборотах. Это приводит к некачественной обработке. Предотвратить это можно установкой кулачковых механизмов на ведущих центрах станков или двух центров по оси.

Настольный гриндер станок для работы с шлифовальными лентами 1500х50 мм и 1600х50 мм

golubev749

20 ноября 2020

• 0

1 502

Настольный гриндер для обработки изделий из металла, пластика и древесиныСтанок комплектуется трехфазным электродвигателем АИР 71В2 с частотой вращения 2800 об/мин. Данные двигатель имеет возможность подключения к сетям 220 и 380 В, по схемам треугольник и звезда соответственно. При подключении двигателя к сети 220В станок комплектуется двумя

Станки / 3d модели Solidworks

Как сделать фрезерный станок своими руками: инструкция

Своими руками можно собрать фрезерный станок как вертикального, так и горизонтального типа. Выбор варианта зависит от назначения станка, наличия площади в мастерской, планируемых затрат и других конкретных обстоятельств.

Вертикальный фрезерный станок

Фрезерный станок вертикального типа наиболее популярен в домашних мастерских. Перед началом изготовления надо определиться с конструкцией с учетом поставленныхперед оборудованием задач, выбрать необходимые материалы, подготовить инструмент, рассчитать технические параметры будущего станка.

Выбор материалов для фрезера

При выборе материалов для изготовления станка следует учитывать такие рекомендации.

Станина. Она должна выдерживать значительные динамические нагрузки, что требует использование металла. Наиболее подходит квадратная или прямоугольная стальная труба. Можно применить уголок размером 100 и более миллиметров. Сборку можно производить с помощью сварочного аппарата или болтовых соединений. Второй вариант предпочтительнее, т. к. обеспечивает мобильность.

Столешница, рабочий стол. Столешницу можно изготовить из таких материалов: многослойная фанера, доска, ДСП или МДФ. Поверхность должна быть гладкой. Ее следует максимально защитить от повреждений. Часто используется покрытие из пластика, шлифованных досок или металла. Конструкция стола должна позволять хранить все необходимые инструменты и расходные материалы. На фото показаны примеры исполнения.

Электродвигатель. Подходит как асинхронный, так и коллекторный двигатель. Асинхронный прост в эксплуатации, не ограничивает размеров фрез, но достаточно шумлив. Коллекторный электродвигатель отличается доступностью, но его щетки подвергаются износу значительно быстрее.

Важно! Материал следует выбирать с учетом предполагаемых нагрузок (работы по дереву или металлу) и размеров станка.

Изготовление приспособления для стационарного фрезера

Фрезы для станка можно изготовить своими руками. Для этого надо приготовить цилиндрическую заготовку. На ней срезается половина диаметра на участке формирования режущей зоны. Появившийся переход сглаживается. Далее, удаляется еще четверть диаметра, а граница сглаживается. Обработанному участку заготовки придается прямоугольный вид путем срезания нижней части. В результате толщина металла в рабочей зоне должна составить 3–5 мм. Операции проводятся с помощью болгарки или дрели с насадкой, а заточка кромки осуществляется на заточном станке.

Заточку фрезы рекомендуется производить под углом 7–9 градусов. Надфилями с алмазным напылением можно придать кромке любую нужную форму. При изготовлении фрезы сложной формы, заготовку расплющивают и изгибают.

Оборудование для самодельного станка для фрезера

Можно выделить некоторые ответственные элементы конструкции станка, требующие особого внимания.

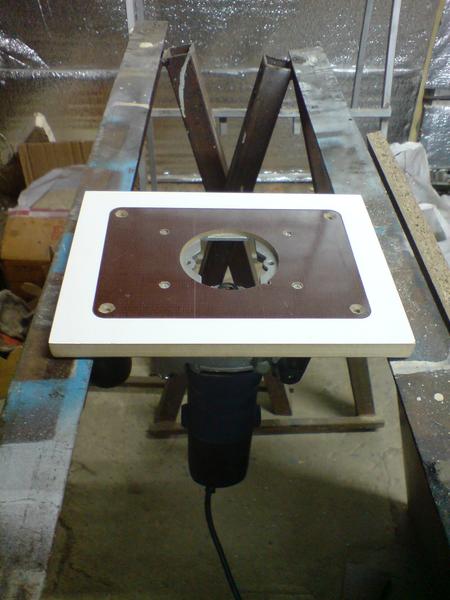

Плита и подвес привода. Для того чтобы подвесить привод к станочной плите, в ней необходимо сделать проем (окно). Исходя их технических соображений, лучше подходит круглая форма, но в изготовлении проще квадрат. Подвешенный электродвигатель не должен касаться поверхности плиты. На фото показан пример подвески.

При изготовлении самой плиты надо обеспечить оптимальный раскрой. Прочное покрытие нужно на плате мотора, а остальную часть можно делать из более дешевого материала. Между платой двигателя и платой станка оставляется зазор порядка 0,6–1 мм.

Упор. Чертеж достаточно простого упора приведен на фото. В качестве материала можно использовать многослойную фанеру. Под гребенку и подъемный упор сверлится 4–5 отверстий с отступом 5 см от края выреза. Шаг сверления – 26–30 мм. Боковые упоры закрепляются струбциной.

Пылесборник. Для организации такой важной процедуры, как сбор выделяемой пыли, обычно используется пылесос. Желательно обеспечить емкость для пыли объемом 15–20 л. На фото показан пример пылесборника станка. Устанавливается входной патрубок диаметром порядка 20 мм, а вытяжной патрубок – диаметром 30 мм.

Гребенка. Она делается из дерева твердых пород (дуб, бук). Устанавливается с обеих сторон. Первый зуб гребенки укорачивается на 3–4 мм. Крепится она к боковому упору болтами. Чертеж приведен на фото.

Для фрезерного станка вертикального типа важно обеспечить максимальную виброустойчивость оборудования.

Технология изготовления фрезеровального станка своими руками

Сборка самодельного фрезерного станка вертикального типа с нижним приводом производится в следующем порядке:

1. Разработка чертежей. Проведение разметки хода движущих деталей.
2. Выбор электродвигателя. Подойдет любой мотор мощностью 1–2 кВт на напряжение 220 В со скоростью вращения 700–3000 об/мин. Часто устанавливается двигатель от стиральной машины или пылесоса. Можно установить электродрель с высокой силой вращения. Важно учитывать, что мотор мощностью до 2 кВт позволяет обеспечить глубину обработки до 100 мм. Для увеличения этого параметра придется ставить двигатель на 380 В.
3. Сборка станины. Она может иметь болтовое соединение или сварную конструкцию.
4. Раскрой и установка плиты станка, в т. ч. формирование отверстия для рабочего органа.
5. Закрепление направляющих.
6. Подвеска и закрепление электродвигателя.
7. Установка шпинделя с патроном на подъемной планке (вертикальный лифт). Закрепление привода.
8. Установка упоров и ограничительных планок.
9. Монтаж пылесборника.
10. Завершение монтажа рабочего стола.

После установки электрического щитка подводится электроэнергия, и начинается испытание станка.

Для осуществления сборки потребуется такой инструмент: сварочный трансформатор, болгарка, электродрель, шуруповерт, электролобзик, ножовка, ножовка по металлу, напильники и надфили, плоскогубцы, отвертки, гаечные и торцевые ключи, штангенциркуль, линейка, угольник.

Горизонтальный фрезерный станок

Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.

Выбор материалов для фрезера

Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата. Это прежде всего высокопрочная металлическая станина. Рабочая плита имеет значительные размеры, что требует увеличения прочности столешницы.

Изготовление приспособления для стационарного фрезера

При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.

Оборудование для самодельного станка для фрезера

Основные узлы горизонтального фрезера имеют определенные особенности:

Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.

Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 × 50 см. Схема стола для фрезерного станка приведена на схеме.

Важно! Для горизонтального фрезерного станка обычно ставится асинхронный двигатель повышенной мощности, чтобы обеспечить возможность обработки габаритных изделий.

Технология изготовления фрезеровального станка своими руками

Горизонтальный фрезер собирается в таком порядке:

1. Разработка чертежей с проработкой траекторий перемещения подвижных частей.
2. Выбор электродвигателя.
3. Сборка станины (каркаса) с помощью болтов или с помощью сварочного аппарата.
4. Установка электродвигателя в горизонтальном положении на специальных кронштейнах, с выводом вала вбок за пределы столешницы.
5. Раскрой и установка плиты (столешницы).
6. Установка «вертикального лифта» шпинделя.
7. Закрепление шпинделя и ременной передачи.
8. Установка устройства для подачи заготовки, упоров и ограничительных планок.

Для питания электроэнергией устанавливается щиток с автоматическим выключателем и рубильником.

Копировальный фрезерный станок

В наше время в категорию стандартного оборудования переходят копировальные фрезерные станки на основе 2D- и даже 3D-технологий. В первом случае изготавливаются фрезеры с настольным или навесным пантографом. Настольный вариант проще, но точность копирования составляет всего 1 мм. Навесной пантограф дает возможность обеспечить высокую точность обработки и даже производить гравировку.

Выбор материалов для фрезера

Для изготовления копировального фрезера рекомендуются следующие материалы:

• коленный цементированный полированный вал диаметром 16 мм;
• подшипники линейного типа – 2 шт.;
• направляющие рельсы длиной 90 см – 2 шт.;
• прямоугольная труба 30 × 60 мм и 40 × 40 мм с толщиной стенки не более 3 мм;
• металлическая пластина 90 × 10 см;
• концевые стойки – 2 шт.;
• коромысло для крепления копира и фрезы – 2 шт.;
• подвижная муфта – 2 шт.;
• муфта корончатого типа для поворота детали и шаблона.

Размеры всех элементов уточняются при разработке детального чертежа.

Изготовление приспособления для стационарного фрезера

Принцип действия копировального фрезера основан на повторении движений копира по шаблону. Фреза должна в точности повторить форму шаблона. Для этого необходим высококачественный инструмент из быстрорежущей стали. Обработка ведется на плоских и криволинейных поверхностях. Широко применяются фрезы-граверы. Разновидности фрез приведены на фото.

Оборудование для самодельного станка для фрезера

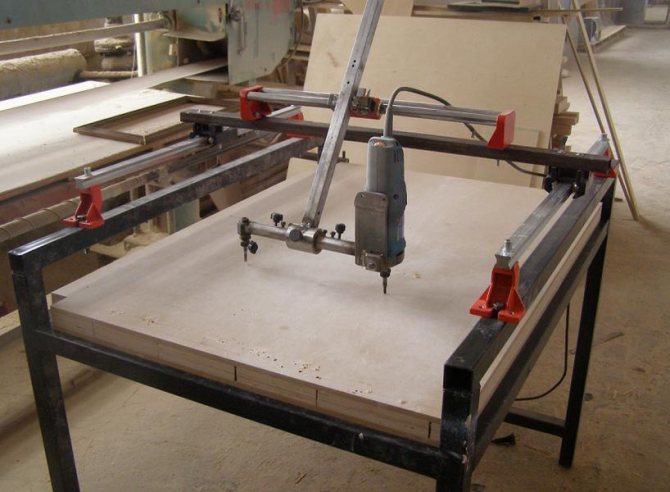

Важным элементом станка является пантограф, с помощью которого и обеспечивается постановка задачи для фрезера. На фото показан принцип действия рисовально-чертежного пантографа с масштабированием. Такое простое устройство позволяет копировать детали в разном масштабе, смещая режущий инструмент относительно нулевой точки.

Для изготовления 3D-станка копир имеет 4 степени свободы, что позволяет воссоздавать объемные модели. Такой аппарат показан на фото.

Технология изготовления фрезеровального станка своими руками

Фрезерно-копировальный станок изготавливается в таком порядке:

1. Из профильной трубы 40 × 40 мм формируется основание станка и небольшие вертикальные стойки.
2. Из трубы 30 × 60 изготавливаются опоры для рельсовых направляющих.
3. С помощью сварки собирается каркас и основная конструкция. Швы зачищаются.
4. Направляющие закрепляются строго параллельно.
5. Монтаж основания с рельсовыми направляющими.
6. На металлической пластине сверлятся отверстия для подшипников и стоек.
7. Изготавливается подвижный элемент путем закрепления коромысел длиной 300 мм.
8. Подвижный элемент надевается на вал через подшипники.
9. Конструкция размещается на пластине шириной 100 мм.
10. Навесная конструкция устанавливается на направляющие через разрезные подшипники. Закрепляются концевики.
11. На концах коромысла фиксируются подвижные муфты, щуп и фреза.

После связки всех элементов муфтами конструкция приобретает нужную подвижность.

Гриндер шлифовальный станок

rustik427

21 октября 2020

• 0

1 725

Чертежи деталей + 3d модель. Настольный гриндер для обработки изделий из металла, пластика и древесины. Станок для работы со шлифовальными лентами.

Станки / КОМПАС-3D

Что понадобится для изготовления

Идеальным вариантом при изготовлении самодельного токарного станка было бы использование отдельных комплектующих от списанного оборудования. Если такой возможности нет, то придётся изготовить узлы и детали самостоятельно.

Вместо литой станины применяют раму, сваренную из стальных профильных труб и уголков. Само собой подразумевается, что деревянный каркас в этом случае является неприемлемым вариантом. Металлический профиль сможет обеспечить требуемую жёсткость и устойчивость конструкции. Кроме того, с помощью ровных квадратных и прямоугольных труб совсем несложно придерживаться строгой геометрии каркаса. Неровная рама не даст возможности правильно зафиксировать центры, что в дальнейшем скажется на качестве проводимых работ.

Маломощный асинхронный двигатель — отличный силовой агрегат для самодельной конструкции

Для привода понадобится силовой агрегат. Лучше всего использовать низкооборотный электрический двигатель асинхронного типа. В отличие от коллекторных агрегатов «асинхронники» практически не подвержены риску поломки при резком снижении оборотов.

Для обработки заготовок диаметром не более 100 мм достаточно будет электродвигателя мощностью 500 – 1000 Вт. Если же планируется обтачивать более габаритные детали, понадобится как минимум 1.5-киловаттный силовой агрегат.

Кроме того, придётся подобрать приводной ремень (или несколько ремней различной длины). Не забудьте и о крепёжных элементах, которыми отдельные узлы будут крепиться к корпусу. Для самодельного токарного станка подойдут гайки и болты с диаметром 8 и 10 мм с обычной метрической резьбой.

В качестве салазок используют детали, выточенные из стального прутка с последующей закалкой, но лучшим вариантом будут направляющие, изготовленные из амортизационных стоек или длинных валов промышленных механизмов. Они имеют отличную геометрию, а их поверхность подвергается упрочнению в заводских условиях.

Заднюю бабку, как и шпиндель, лучше всего использовать от списанного заводского оборудования

Заднюю бабку также можно сделать из профильных труб и толстого металлического листа, а вот пиноль изготавливают из калёного заострённого болта, нескольких гаек с такой же резьбой и штурвала, изготовленного из шкива от сельхозтехники. Использование самодельной пиноли потребует каждый раз при креплении детали смазывать соприкасающиеся поверхности литолом или солидолом. Подобная процедура не понадобится с вращающимся центром заводского изготовления, поэтому если есть возможность, то эту деталь лучше купить.

Продольный и поперечный винты подачи также можно выточить на токарном станке или использовать длинный пруток с нарезанной резьбой, который можно купить в строительных гипермаркетах.

Для винтов подачи используют вал с мелкой резьбой — это позволит значительно повысить точность позиционирования рабочего инструмента.

Для узлов вращения понадобятся установленные в корпус подшипники качения, а регулировать обороты позволят шкивы различного диаметра, насаженные на приводной вал. Эти детали можно купить или заказать у знакомого токаря.

Изготовление суппорта потребует запастись стальной пластиной, толщиной не менее 8мм. Её же можно использовать и для резцедержателя.

Ещё одним узлом, который невозможно изготовить в кустарных условиях, является шпиндель. Его придётся купить. Крепление шпинделя требует изготовления вала, на котором будут смонтированы ведомые шкивы. Прочность этой детали должна быть безупречной, поэтому лучше всего использовать детали от списанных заводских механизмов.

Существуют конструкции, в которых нет ремённой передачи. Вращение от вала двигателя передаётся непосредственно шпинделю. Конечно, они имеют право на существование, однако, выбирая подобную схему, будьте готовы к частому выходу подшипников электродвигателя из строя.

Кроме токарного станка, в процессе работы понадобятся такие инструменты и оборудование:

• сварочный аппарат;
• болгарка;
• шлифовально-наждачный станок;
• электрическая дрель и набор свёрл по металлу;
• метчики и плашки для нарезки резьбы;
• набор гаечных ключей;
• штангенциркуль, металлическая линейка;
• маркер.

Весь этот инструмент и материалы позволят изготовить полноценный токарный станок настольного типа. Если же достать какие-то детали не удалось, не отчаивайтесь — на время их можно заменить чем-то другим. Так, патрон от электродрели вполне используется вместо шпинделя, если требуется обрабатывать заготовки небольшого размера.

ПРОЕКТ ОРГАНИЗАЦИИ АВТОСЕРВИСА ЛЕГКОВЫХ АВТОМОБИЛЕЙ В Г. ВОЛОЖИНЕ

atf_rulezz

10 октября 2020

• 0

1 633

Согласно заданию детально разработана зона ТО и ТР легковых автомобилей. В результате площадь зоны составляет 54 м2. В конструкторской части был разработан имитационный стенд рулевого управления VolvoS90. Составлена технологическая карта по замене элементов ГРМ двигателя PSA DW8P.

Проектирование предприятий, участков, цехов / Станки

Принцип работы

Пожалуй, самым главным элементом на этом станке является фрезер, гравер или шпиндель. Это зависит от вашего выбора. Если у вас будет стоять шпиндель, то хвостик фрезы, который имеет цангу для крепления, будет плотно крепиться в цанговый патрон.

Сам патрон непосредственно закреплён на шпиндельном вале. Режущая часть фрезы подбирается исходя из выбранного материала. Электрический мотор, который располагается на движущейся каретке, вращает шпиндель с фрезой, что позволяет обрабатывать поверхность материала. Управление шаговыми двигателями происходит от контролера, на который подаются команды с компьютерной программы.

Электроника станка работает непосредственно на обеспечении компьютерного обеспечения, которое должно поставляться с заказываемой электроникой. Программа передаёт команды, в виде G — кодов на контролер. Тем самым эти коды сохраняются в оперативной памяти контролера.

После выбора на станке программы обработки (чистовой, черновой, трёхмерной), команды распределяются на шаговые двигатели, после чего происходит обработка поверхности материала.

Совет: Перед началом работы, необходимо протестировать станок, специализированной программой и пропустить пробную деталь, чтобы убедиться в правильности работы ЧПУ.

АВТОМАТИЗИРОВАННЫЙ ЭЛЕКТРОПРИВОД МЕХАНИЗМА ПЕРЕМЕЩЕНИЯ СТЕРЖНЯ С ОПРАВКОЙ ПРОШИВНОГО СТАНА

Alyona

7 августа 2020

• 0

802

В дипломном проекте кратко изложены особенности технологического процесса производства труб на трубопрокатном агрегате. Произведен расчет мощности и выбор двигателя для автоматизированного электропривода механизма перемещения стержня с оправкой прошивного стана, расчет регулятора положения. Выполнен расчет математической модели силовой части

Автоматизация, электроника / Станки

Общие понятия

Как правило, на всех станках с ЧПУ используется электрический гравер, либо фрезер, на котором можно менять насадки. Станок с числовым управлением применяется для придания тем или иным материалам элементов декора и не только. ЧПУ станки, в связи с продвижениями в компьютерном мире, должны иметь множество функций. К таким функциям относятся:

Фрезерование

Механический процесс обработки материала, в процессе которого, режущий элемент (насадка, в виде фрезы), производит вращательные движения на поверхности заготовки.

Гравировка

Заключается в нанесении того или оного изображения на поверхности заготовки. Для этого используют либо фрезы, либо штихель (стальной стержень с заострённым под углом одним концом).

Сверление

Механическая обработка материала резаньем, с помощью сверла, за счёт которого получаются отверстия разных диаметров и отверстия, имеющие много граней различных сечений и глубин.

Лазерная резка

Способ раскроя и резанья материала, при котором отсутствует механическое воздействие, сохраняется высокая точность заготовки, а также деформации, совершаемые данным способом, имеют минимальные деформации.

Графопостроитель

Производится высокоточное рисование сложнейших схем, чертежей, географических карт. Рисование производится за счёт пишущего блока, посредством специализированного пера.

Рисование и сверление печатных плат

Производство плат, а также рисование электропроводящих цепей на поверхности диэлектрической пластины. Также сверление маленьких отверстий под радиодетали.

Какие функции будет выполнять ваш будущий станок с программным управлением решать только вам. А дальше рассмотрим конструкцию станка ЧПУ.
