Выбор торцовочной пилы. Ответы на самые важные вопросы

Что представляет собой торцовочная пила по дереву

Торцовочная пила имеет братьев — близнецов: маятниковую пилу, электрическое стусло, углорез.

Все эти устройства имеют общую конструкцию – качающийся рычаг (маятник) с закрепленной на нем дисковой пилой, станину, на которую опирается распиливаемый материал, и направляющие, вдоль которых и подастся материал к диску пилы. Самый простой вариант включает в себя только рычаг с пилой и станину, такой инструмент может только отпиливать ровные торцы под прямым углом.

Торцовочная пила по дереву

Такое устройство применяется на заготовительных участках производств для отпиливания от круглого или квадратного прутка, труб или профильного металлопроката заготовок нужной длины. Для строительных и плотницких работ требуется более совершенный механизм. Диск пилы в нем можно устанавливать под произвольным углом в двух плоскостях. Для этого станину делают поворотной и снабжают транспортиром для точного измерения угла поворота, а рычаг с закрепленной на нем пилой также может поворачиваться вокруг своей оси.

Рабочий процесс с использованием торцовочной пилы

Благодаря точности изготовления, прочной конструкции, высокой скорости вращения электродвигателя, применению высокопрочной инструментальной стали и современным методам заточки диска установка обеспечивает точность соблюдения углов и размеров и качество поверхности, недостижимое на ручном инструменте

Основные узлы агрегата

Вся конструкция состоит из 2 основных узлов, это станина на которой базируется стол для заготовок и собственно сама подвижная головка с режущим диском.

• Что касается станины с поворотным столом, то это две детали, объединенные в единый узел. Станина оборудуется одной или несколькими направляющими, с помощью которых фиксируется заготовка. Подвижный стол обеспечивает изменение угла резки без переустановки самой заготовки.

• Режущий диск, вместе с электродвигателем базируется на подвижном столе. На станине обязательно закреплена точно отградуированная шкала, благодаря которой можно быстро установить и зафиксировать своими руками нужный угол вертикального реза.
• Но на этом не заканчиваются возможности агрегата. В большинстве современных моделей предусмотрено изменение угла наклона головки относительно горизонта. В дешевых аппаратах диск устанавливается лишь в 2 фиксированных положениях 30º или 45º. Более продвинутые агрегаты имеют широкую, точно отградуированную шкалу, с возможностью установки головки под любым углом.
• Выпускаются модели с так называемым протяжным механизмом. Такое полезное приспособление позволяет выполнять рез не только в вертикальной или наклонной плоскости, но и по горизонту, двигая головку к себе или от себя на длину направляющих.

Важно: некоторые производители выпускают универсальные модели, в которых распиловочный стол может трансформироваться сверху на головку с режущим диском. По сути, получается облегченный вариант циркулярной пилы.

Назначение торцовок

Основное назначение торцовочной пилы следует из ее названия, и именно для этого и применял ее изобретатель, Раймон ДеВолт. Это отпиливание торцов досок и брусков точно под прямым углом и точно по размеру.

Отпиливание торцов досок

Однако современные торцовочные пилы по дереву могут не только отпиливать торцы под любыми вертикальными и поперечными углами. С применением дополнительной оснастки – такой, как дополнительные направляющие, ограничители, программируемые системы протяжки и другие, им становится под силу работать не только с досками и брусками, но и с деталями произвольной формы, выбирать пазы, формировать элементы соединений «ласточкин хвост». Кроме того, на них можно выпиливать многие элементы соединений японской школы плотницкого искусства, в которой сборка деревянных конструкций осуществляется без клея и металлического крепежа, лишь за счет точного вхождения фигурных выступов в соответствующие им пазы.

Пила по металлу

Торцовочные пилы по металлу похожи на пилы по дереву, но имеют существенные конструктивные отличия. Ввиду большего удельного веса и большей прочности распиливаемого материала они комплектуются

• Более мощными станинами, направляющими и ограничителями.
• Более мощными и высокооборотными двигателями.
• Специальными дисками из высокопрочной инструментальной стали, в том числе с алмазным напылением.

На торцевых пилах по металлу также меньше диапазон регулировки углов установки диска, исключающие изгиб заготовки и зажимание зубьев, а механизм протяжки имеет другую конструкцию по причине отличных от дерева фрикционных свойств металла. Собственно, они меньше распространены ввиду меньшей потребности в фигурной обработке торцов пруткового и трубного металлопроката.

Профессиональная торцовочная пила — это:

• Торцевая пила с протяжкой.
• Мощный высокооборотный двигатель.
• Диск не менее 250 мм в диаметре.
• Широкая и устойчивая станина с прочными регулируемыми направляющими.
• Система удаления опилок.

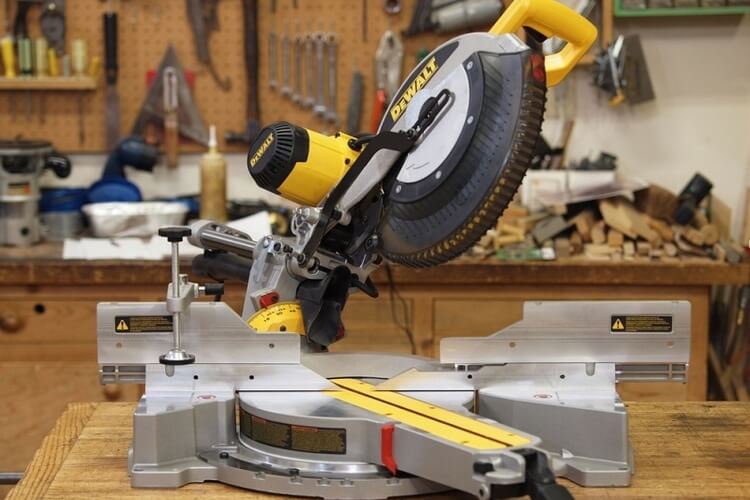

Профессиональная торцовочная пила с протяжкой

Следует понимать, что даже профессиональная торцовочная пила является узкоспециализированным инструментом. Она предназначена для поперечного распила. Распускать доски на ней не получится, несмотря даже на наличие протяжки. Однако этого недостатка лишены гибридные системы.

Основные и дополнительные функции

Основное назначение и, соответственно, главная функция торцовочной пилы с протяжкой – это торцевая обрезка пиломатериалов строго под определённым углом и в высоком качестве среза. Наличие протяжного механизма значительно расширяет функциональность инструмента, в сравнении с аналогами, не оснащёнными им, т.к. появляется возможность обрабатывать заготовки большего размера.

Торцовочные пилы с протяжкой оснащаются блокировкой кручения, необходимой при замене режущего элемента, функцией стопора, необходимой при зажиме пильного диска во время работы, а модели, имеющие значительную электрическую мощность, комплектуются устройствами плавного пуска двигателя. Дополнительными функциям, которыми могут быть оснащены устройства данного типа, являются:

• электронный регулятор скорости вращения пильного диска;
• лазерная наводка направления запила;
• подключение к внешнему устройству отвода опилок (см. на фото, размещённом ниже, указано стрелкой);
• расширение столешницы пильного стола.

Функции гибридных моделей

Гибридные модели — это пилы, укомплектованные дополнительным рабочим столом с продольными направляющими, в который съемная дисковая пила закрепляется снизу, а диск выходит в паз на столе.

Гибридная модель торцовочной пилы

Надо отдавать себе отчет в том, что это устройство не сможет попеременно то распускать доски, то обрабатывать их торцы. При каждой смене операции придется переставлять пилу и менять диск, осуществлять наладку и установку начальных координат.

Такой вариант не приемлем при больших объемах распиловки. В этом случае уместнее будет приобрести два специализированных агрегата, каждый из которых будет хорошо отлажен и сможет работать с должной точностью и производительностью.

Однако для мастера — любителя, не обремененного большими объемами производства и ограниченного в средствах, гибридная модель может оказаться удачным решением, особенно на первое время.

Количество оборотов

Количество оборотов, или частота холостого хода — еще одна важная характеристика, определяющая эффективность инструмента. У разных моделей этот показатель лежит в диапазоне от 3200 до 6000 об/мин. Чем выше частота холостого хода, тем качественней рез дает торцовочная пила.

В моделях профессиональной категории предусмотрена функция регулировки оборотов. На нее имеет смысл обратить внимание в первую очередь краснодеревщикам и всем, кто использует торцовку для столярных нужд. Регулировка оборотов пильного диска позволяет подстроить процесс пиления под особенности конкретного материала: различных пород древесины, ДСП и т.д. При «потоковой» распиловке работают на высоких оборотах, добиваясь большей скорости и производительности. Снижая обороты, вы получаете больший контроль над пилением, что важно при раскрое ответственных деталей.

8

Как выбрать нужную торцовку

Как выбрать торцовочную пилу так, чтобы

1. Не пожалеть.
2. Не переплатить.

Продавцы — консультанты в торговом зале знают о представляемой им и продукции все. Однако, что бы процесс покупки не превратился в монотонный монолог консультанта и подавленное молчание покупателя, в конце увозящего с собой модель вдвое мощнее и втрое дороже, чем его могла бы на самом деле устроить, покупателю необходимо иметь четкое представление о том,

• зачем ему нужна пила;
• какие операции он на ней собирается выполнять чаще всего;
• каковы максимальные размеры заготовок;
• какой объем работ в месяц планируется.

Четкие ответы на эти вопросы, во-первых, внушат консультанту минимальное уважение, а, во-вторых, позволят сузить круг рассматриваемых моделей до разумных пределов. Но даже в рамках этого суженного перечня разброс цен и дополнительных возможностей будет велик. На этом этапе покупателю предстоит решить

• нужен ли ему лазерный указатель (на самом деле — нужен всегда. Время распила «на глазок» прошло.);
• нужна ли электронная система регулировок с памятью;
• нужна ли система протяжки?

Если торцовочная пила покупается для эпизодических работ типа изготовления рамы для парника или калитки в огород – нет нужды разоряться на высокопроизводительный профессиональный агрегат известного бренда с расширенной базой, электронной настройкой, управляемой протяжкой и прочими усовершенствованиями.

Такая пила понадобится, если покупатель планирует открывать свой бизнес по деревообработке, уже имеет достаточный объем заказов средней и высокой сложности. В этом случае профессиональное устройство сэкономит время и быстро окупится.

Чем отличается торцовочная пила от циркулярной?

Этот вопрос часто возникает у тех, кто задумывается о приобретении пильного электроинструмента. Начать следует с того, что торцовки — это подвид циркулярных пил. Семейство циркулярок принято делить на три группы: стационарные (настольные) модели, дисковые ручные и, непосредственно, торцовочные.

У пильных столов торцовки выигрывают, прежде всего, в вопросах компактности и мобильности: средний вес торцовочной пилы составляет порядка 16 кг, в то время как у ее стационарного аналога этот показатель может доходить до 100 и более кг. Второе объективное преимущество — безопасность работы. В целом, на пильном столе можно выполнять все те же распиловочные операции, что и с торцовкой, но это получается в разы медленнее — в вопросах удобства и быстроты настроек торцовка далеко впереди.

Главный недостаток торцовочных пил — работа с заготовками ограниченной ширины. Ну и по понятным причинам, они не подходят для продольного распила древесины. Здесь по-прежнему незаменима стационарная циркулярка или ручная дисковая пила. В то же время некоторые производители торцовок решили не сдаваться, и попробовали решить эту проблему путем создания комбинированных моделей, объединяющих возможности торцовки и распиловочного станка.

Разумеется, из-за ограниченных размеров верхней крышки, такой гибрид не способен в полной мере заменить распиловочный стол. Тем не менее, такое оборудование хорошо зарекомендовало себя в хозяйстве и домашних столярках.

3

Диаметр диска и параметры реза

Одни из самых важных параметров пилы — это диаметр диска и параметры реза. В домашней мастерской будет совершенно достаточно диска в 250 мм с посадочным диаметром в 30 мм. Профессиональные системы комплектуются дисками большего диаметра, доходящими до полуметра.

Характеристика по диаметру диска и параметру реза

Длина реза в системах начального уровня обычно не превышает 150 мм. Если же нужно проводить раскрой плитного материала, то потребуется станок с опцией горизонтального перемещения и двумя направляющими достаточной длины. Как правило, устройства такого класса комплектуются и системой протяжки.

Максимальная толщина материала также зависит от класса и мощности торцовочной пилы, для систем начального уровня — это 50 мм, у профессиональных агрегатов доходит до 150.

Еще один важный параметр – это привод и тип передачи. Торцовочные пилы снабжают двумя видами электродвигателей — асинхронным или коллекторным. Асинхронный менее шумный и не нуждается в обслуживании, коллекторные двигатели обладают отличным ресурсом, но нуждаются в техническом обслуживании и периодической замене щеток.

Вращающий момент с оси двигателя на ось рабочего диска передается также двумя основными способами — зубчатой или ременной передачей.

Торцовочная пила с зубчатой передачей

Зубчатая передача обеспечивает надежную работу, и не допускает проскальзывания во время высоких нагрузок. Однако для нее характерны высокая шумность и вибрация на резонансных частотах редуктора.

Ременная передача отличается меньшей шумностью. Отсутствие вибраций гарантирует стабильность пропила. Нуждается в периодической регулировке из-за растягивания и ослабления натяжения ремня.

Выбор подходящей торцовочной пилы

При выборе торцовочной пилы следует учитывать несколько факторов:

• Скорость оборотов. Некоторые модели имеют возможность регулировки оборотов работы двигателя. Это позволяет оптимально настроить станок для работы материалами разной твердости.
• Глубина реза. Чтобы рез был глубже, нужен агрегат с большим распиловочным диском. В технике для бытового применения обычно устанавливают диск, диаметром 20 см, в профессиональных – 25 см.
• Ширина паза под диск. Паз – это специальное место, в которое уходит диск. От ширины паза зависит качество работ. Если он составляет не больше 10 мм, то рез будет качественным, с минимальным количеством сколов и опилок.
• Максимальный угол, под которым ваша пила может скосить, определит детали, которые вы можете разрезать с ее помощью, потому что производительность торцовочной пилы тем больше, чем больше ее максимальный угол под углом. Пила обычно режет перпендикулярно детали, поэтому она начинается под углом 90 градусов. Приведенные значения для максимального угла скоса конкретной пилы — это то, насколько далеко пила может повернуться в любом направлении.
• Ширина протяжки. Отрезок, который сможет пройти пила по заготовочному материалу. Тут все просто: чем шире протяжка – тем шире заготовки можно обрабатывать на станке. Выбирать нужно с учетом того, какие материалы будут обрабатываться: для плинтусов хватит пилы с протяжкой до 100 мм, если изделия крупнее, то и станок потребуется с большей протяжкой.

• Функции безопасности, такие как: удаление пыли, блокировка работы при замене пильного диска, электродинамический тормоз для плавной остановки мотора при выключении, автоматическая остановка станка в аварийных ситуациях.
• Особенности точности. Если у вас есть торцовочная пила с обычными угловыми ограничителями и лазерной направляющей, вы можете легко настроить ее на правильный угол скоса / скоса за пару секунд. Затем вы можете выровнять заготовку, чтобы убедиться, что вы режете до нужной длины. Этот тип функций точности может сэкономить вам часы на выпуске продукта в промышленных масштабах, потому что ваша работа будет по существу сведена к размещению предмета у забора и рубке.
• Поворотная конструкция пилы. К конструкции торцовочной пилы есть направляющие, которые позволяют регулировать угол наклона при резе. У профессиональных устройств угол наклона составляет до 57°, у более простых вариантов – 45°.
• Вес. От него во многом зависит мобильность агрегата. Чем меньше он весит, тем проще его брать на выездные работы к объектам.
• Особенности производительности. Это полностью зависит от ваших предпочтений и от того, как вы будете использовать торцовочную пилу! Вы можете искать функции повышения производительности, которые облегчат вашу работу.

Некоторые из самых популярных — это покупка беспроводного набора, покупка дополнительных лезвий или мощности двигателя (в основном, чем мощнее двигатель, тем легче пила прорезает твердый материал).

Итак, торцовочная пила с протяжкой – это обычная пила с дисковым лезвием, которое может опускаться вниз, чтобы сделать поперечный пропил под прямым углом.

Ознакомившись с основными техническими характеристиками, популярными производителями и моделями торцовых пил – выбор будет сделать несложно. Главное, чтобы станок отвечал требованиям производительности и был удобным в работе.

Дополнительные опции

Компании, выпускающие торцовочные плиты, в конкурентной борьбе стараются снабдить свои изделия максимальным числом дополнительных опций. Одни из этих опций направлены на повышение безопасности, другие — на рост производительности и развитие новых функций, третьи — на улучшение условий труду и удобства пользования

Освещение области распила

Такие опции, как:

• Освещение области распила.
• Система поддержания оборотов.
• Ограничители глубины распила, позволяющими делать пазы.
• Лазерный указатель уровня.

стали стандартом де-факто и включаются в оснащение практически каждой модели.

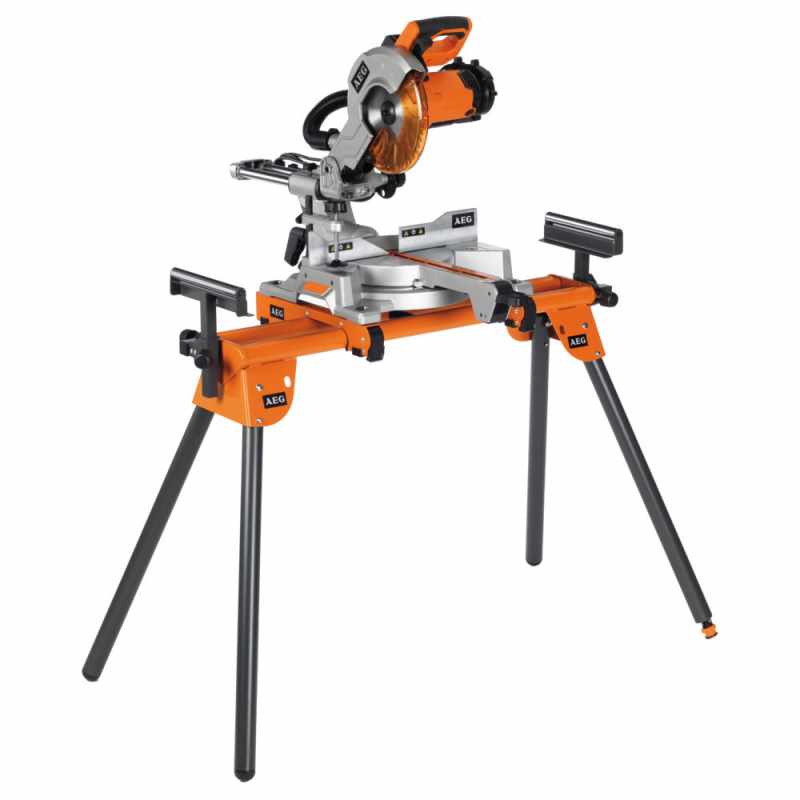

Станина для торцовочной пилы

Полезной опцией для верхней части продуктовой линейки является прочная станина, на которой закрепляется пила. С таким дополнением не нужно заботиться о креплении на верстаке или изготовлении отдельного рабочего стола

Возможности горизонтального и вертикального пиления

Современные торцовки позволяют делать комбинированные распилы. Пильный диск инструмента можно поворачивать не только вправо или влево, для распиловки заготовки под нужным углом в горизонтальной плоскости, но и наклоняться в одну или обе стороны, обеспечивая тем самым вертикальный распил. Возможности горизонтального и вертикального пиления у современных торцовок разные, поэтому вкратце поговорим о том, на что следует обращать внимание, выбирая пилу по этим параметрам.

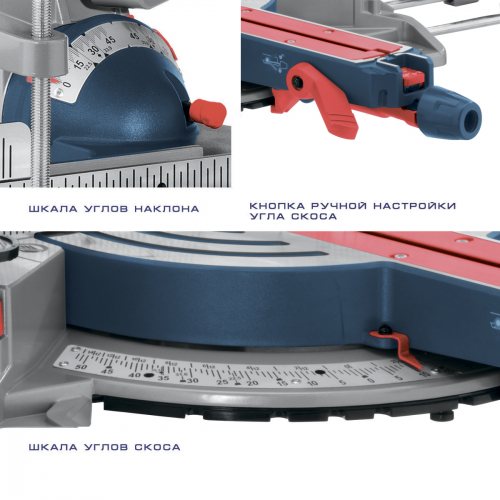

Односторонний и двусторонний наклон
Пильный узел торцовочный пил может наклоняться в одну или в обе стороны. С точки зрения функциональности оба варианта одинаковы: с односторонними моделями можно выполнять те же распиловочные операции, что и с двусторонними. Но в вопросах удобства безоговорочно выигрывают вторые.

Чтобы обрезать каждый торец доски на односторонней пиле, заготовку нужно снять со станины, перевернуть и заново зафиксировать. Такое жонглирование становится отдельным испытанием, когда приходится работать с длинными и тяжелыми заготовками в большом объеме. Наклон в обе стороны — экономия времени и усилий.
Max глубина пропила под углом 45°
В современных моделях этот показатель варьируется от 25 до 122 мм.

Под углом торцовка пилит не так глубоко как в положении 90°. Станки с небольшой глубиной углового пропила — вариант для тех, кто планирует работать с вагонкой, ламинатом и другими тонкими материалами. Для всех остальных случаев важно расчетливо сопоставлять этот параметр с тем, что преимущественно придется пилить. Это позволит избежать самого частого разочарования, когда оказывается, что инструмент не способен справиться с торцеванием толстых заготовок под углом.

Важно помнить и о том, что угловое пиление создает большие нагрузки на инструмент — чем выше мощность, тем более качественный спил обеспечивает торцовка.
Max глубина пропила под углом 90°
У непромышленных торцовочных пил этот показатель колеблется от 45 до 122 мм. Расположение пильного узла перпендикулярно поверхности заготовки — наиболее распространенная конфигурация, в которой выполняется большинство пильных операций. Поэтому выбору станка по данному параметру следует уделять особое внимание. Чем больше глубина прямого реза, тем выше класс оборудования.
Max ширина пропила под углом 90°
Параметр, отражающий максимальную ширину заготовки, которую может распилить торцовка под прямым углом. В современных бытовых и профессиональных пилах этот показатель варьируется от 85 до 430 мм. В целом, это один из ключевых показателей, определяющих производительность станка. Важно не забывать, что ширина пропила под 45° будет значительно меньше, чем под прямым углом.

9

На что обращать внимание во время покупки

Для самостоятельного выбора торцовочной пилы необходимо сформулировать для себя те же вопросы, что и для консультанта в магазине.

Кроме того, важно не упустить из виду следующие критерии:

• Цель приобретения инструмента. Для эпизодических работ в домашней мастерской можно удовлетвориться моделью местного производства начального уровня со стандартным набором опций. Для профессиональной работы с большими объемами понадобится и более продвинутый инструмент, с оснащением для тех видов работ, которые будут выполняться наиболее часто.
• Безопасность работы. Убедиться в надежном креплении и легком перемещении защитного кожуха рабочего диска, достаточной длине электрокабеля, надежности срабатывания фиксатора кнопки включения.
• Вес и габариты должны быть вам по плечу, обеспечивать и длительную работу без утомляемости.
• Эргономика. Пила должна быть удобной в использовании, хорошо лежать в руке, не требовать лишних движений и неудобных поз при работе.

Глубина и ширина реза — это те ключевые характеристики, которые определяют перечень материалов, доступных к распилу на этой модели, и предельные размеры обрабатываемых заготовок.

На что обратить внимание при выборе агрегата

Как уже упоминалось ранее, четкой границы между профессиональными и любительскими моделями не существует. На данный момент основополагающим фактором, как правило, является цена торцовочной пилы.

Но и здесь не все так просто, в узконаправленной нише, каковой и является торцовочная пила, большое значение имеет имя производителя. Зачастую лучше взять скромный, но проверенный аппарат от надежной фирмы, нежели торцовку с большим количеством функций от неизвестного производителя.

Нормальная работа зависит от двух факторов:

1. качество самого аппарата;
2. правильный подбор диска.

Выбор механизма торцовочной пилы

• Естественно, перед походом в магазин, следует четко определиться, для каких конкретно целей приобретается данный инструмент. Если вам нужна торцовка для домашней мастерской и включать вы ее будете от случая к случаю, то нет необходимости выкладывать большие деньги за сложный, высокоточный агрегат. Зачастую инструкция к таким аппаратам рассчитана на профессионалов и не факт, что вы в ней досконально разберетесь.
• Совсем другое дело, когда аппарат покупается для установки в производственном цеху или под нужды мобильной строительной бригады. Здесь следует в первую очередь смотреть на имя производителя и только потом на количество функций. Дело в том, что на производстве аппарат будет работать каждый день и по многу часов. Выдержать такую нагрузку способны только действительно качественные машины. Ведь согласитесь, остановка производства обойдется дороже, чем покупка качественной торцовки.

Совет: не последнюю роль играет величина гарантийного срока эксплуатации, а также наличие и доступность фирменных пунктов технического обслуживания. Эта информация за пару минут берется из всемирной паутины.

• Следующим немаловажным фактором, на который нужно обратить внимание, это спектр профильных дисков, которые можно установить на конкретную модель аппарата. В данном случае мы говорим о диаметре. Для домашней мастерской вполне достаточно режущей головки, рассчитанной на диск до 200 мм. Профессионалы, как правило, работают дисками 210, 250 или 305 мм.
• Практически все агрегаты подобного плана считаются переносными. Но масса и габариты у них могут существенно отличаться. Оба эти показателя важны не только с точки зрения транспортировки, но также и в плане эксплуатации.

• Ведь если вы планируете обрабатывать профилированные металлические трубы или объемный, тяжелый клееный деревянный брус, то легкая, пусть даже и очень качественная торцовочная пила для этого плохо подходит, здесь нужна мощная станина, с возможностью стационарного закрепления.
• Но вместе с тем скромные габариты совсем не говорят о такой же малой мощности. Двигатели в 1,5 – 2 кВт, способны быстро и качественно справиться с любой работой.

Важно: зачастую мощность двигателя и количество оборотов неразрывно связаны. Для выполнения грубых работ подойдет любой аппарат, но если важны точность и качество реза, следует брать машинки с высокими оборотами. Вполне приемлемым вариантом является 4 – 5 тысяч оборотов.

• Сам двигатель, который приводит в движение диск, может быть асинхронным или коллекторным. Асинхронный тип считается более долговечным и менее шумным в работе. Зато коллекторный вариант не требует такого тщательного ухода за собой.
• Как известно пусковые токи во много раз превышают рабочие, поэтому нелишней будет функция плавного запуска агрегата. Она особенно актуальна для эксплуатации в частных домах, где зачастую проводка не рассчитана на большую нагрузку и может сгореть.

Портативный аппарат с подвижной головкой.

• Некоторые модели комплектуются устройством быстрого и плавного торможения, что очень удобно, а главное более безопасно.
• Любой подобный агрегат обязательно должен оснащаться защитой от внезапного, не запланированного включения. Также желательно чтобы имелось устройство аварийного отключения при перегрузках или перепадах напряжения в сети.

Совет: исходя и опыта, можем сказать, что на моделях имеющих функцию ограничения глубины реза намного удобнее работать. Цена у них несколько выше, но зато вы сможете делать выборку пазов и работать с деталями строго ограниченной толщины.

• Сам электродвигатель может размещаться как непосредственно на режущей головке справа, так и немного позади аппарата. В первом случае аппарат будет более функциональным, а во втором, увеличивается обзор.
• Передача может быть как зубчатой, так и ременной. Зубчатый редуктор, как правило, используется на мощных, высокооборотных агрегатах, так как он полностью исключает проскальзывание диска. Зато торцовки с ременной передачей обладают гораздо более низким уровнем шума, и практически полностью исключается вибрация диска. Аппараты с ременной передачей считаются более долговечными.

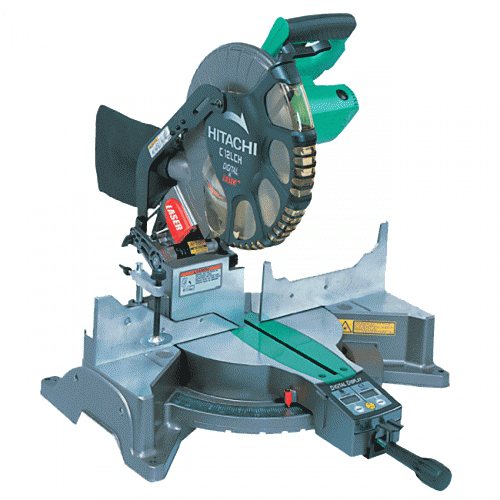

• Как отечественные, так и импортные модели сейчас часто оборудуются лазерной системой прицеливания диска. Или специальной подсветкой, при которой тень от вращающегося диска точно падает на место реза. Для выполнения качественной резки дерева это весьма полезная функция.

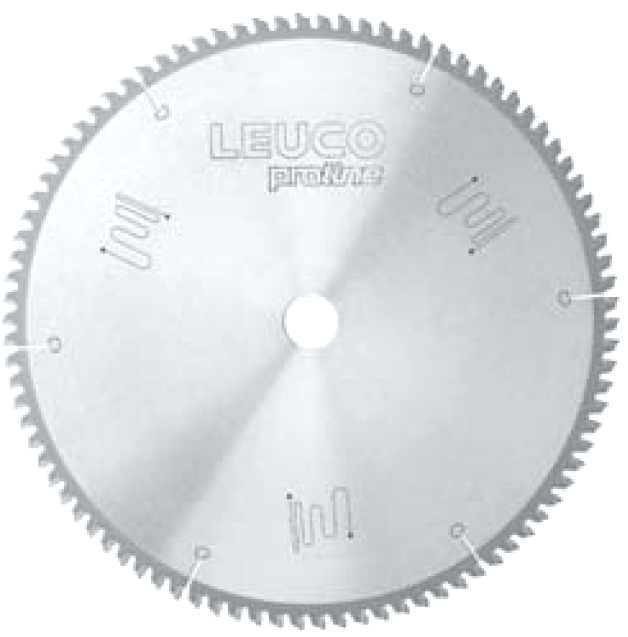

Разновидности дисков

Диски классифицируются по нескольким критериям. Прежде всего, это внутренний и наружный диаметр. Здесь все просто, внутренне крепежное отверстие может быть 25 или 30 мм. По наружному диаметру размеров существует несколько, но максимум составляет 305 мм.

Более важным параметром считается величина и конфигурация зуба на полотне. Диск с крупным зубом предназначен для грубой работы с деревом. Даже при больших оборотах у вас вряд ли получится сделать чистый рез по ламинированной, лакированной или окрашенной поверхности, для этого существуют диски со средним или мелким зубом.

Вообще все диски делятся на три вида. Это изделия, предназначенные для осуществления продольного реза, поперечного реза, а также для чистового распила. Чистовые диски идут только с мелким зубом и считаются универсальными. При высоком качестве стали, на больших оборотах, они могут с успехом резать не только древесину, но и пластик или тонкий металл.

Для больших нагрузок и длительной работы выпускаются специальные диски. На таких изделиях имеются глубокие сквозные пропилы от края к центру. Длина пропила и величина зазора зависит от вида обрабатываемого материала.

Разрезы компенсируют температурные деформации и снижают уровень шума. Благодаря такой оригинальной конструкции диск безболезненно выдерживает многочасовые нагрузки на любом материале.

Безопасность прежде всего

Работа с любыми режущими и особенно вращающимися агрегатами требует обеспечения особых, усиленных мер безопасности. Здесь как в правилах дорожного движения, лучше лишний раз повторить, нежели потом пострадать.

Если вы не имеете опыта работы на станке, нелишним будет потренироваться перед выполнением ответственных операций. В любом месте можно найти обрезки материала, на которых можно «набить руку».

Изначально заготовка ставиться и четко фиксируется на распилочном столе. После чего включается двигатель пилы. Приступать к резу можно только после полного набора оборотов, вы это поймете по звуку.

Важно! На каждом столе визуально обозначены зоны, в которые нельзя совать руки.

Если вы желаете получить красивый и качественный рез, то нажим должен быть плавным и равномерным, без рывков. Не следует пытаться работать, скрестив руки или менять руки местами. То есть если положено держать заготовку левой рукой, а двигать режущую головку правой, значит нужно так и делать.

Несмотря на наличие качественных защитных кожухов, от всех вращающихся агрегатов разлетается стружка или опилки, причем вылетает она на большой скорости и способна нанести серьезную травму глазам. Поэтому прежде чем включать аппарат наденьте защитные очки.

Совет: некоторые известные производители оснащают свои аппараты подвижным кожухом, который прикрывает диск во время холостого хода. Но стоит вам нажать на рукоятку и начать движение головки, кожух автоматически сдвигается. Такое нехитрое приспособление спасло множество людей от серьезных увечий. Поэтому если есть возможность купить, жалеть деньги на эту опцию не стоит.

На видео в этой статье дан обзор торцовочных агрегатов.

Торцовочная пила по дереву своими руками

Торцовочную пилу начального уровня вполне по силам изготовить самостоятельно в домашней мастерской. Для этого достаточно владеть навыками слесарных и сварочных работ на среднем уровне.

Торцовочная пила по дереву своими руками

Потребуются следующие материалы и оборудование:

• Болгарка (ее можно будет снимать со станка, и использовать по прямому назначению).
• Ось поворота колеса от автомобиля, или шкворень.
• Шарикоподшипник на 150 мм.
• Два амортизатора от грузового автомобиля (с неисправной гидравликой, нужна лишь механическая часть).
• Уголок 30×30.
• Жесть кровельная оцинкованная.
• Крепеж.
• Сверлильный станок.
• Сварочный аппарат.

В качестве основы маятникового устройства используется шкворень, он фиксируется подшипником. К подшипнику привариваются ушки для крепления на станине с помощью винтов диаметром 6 или 8 мм. Для защиты от стружки для маятникового узла из жести изготавливается небольшой защитный короб.

Система протяжки изготавливается из амортизаторов. Для этого необходимо слить из них масло и проделать вентиляционные отверстия, их стоит защитить от опилок металлической или нейлоновой сеткой.

Защиту для диска можно взять от старой дисковой пилы или согнуть из жести самостоятельно.

Получившийся агрегат выглядит не так презентабельно, как торцовочные пилы фабричного производства, но обладает неплохими рабочими характеристиками: скорость вращения диска 4500 об/мин, а длина пропила- 350 мм (равна ходу амортизатора). С высокой шумностью установки придется смириться, а для регулировки точности пропилов можно использовать набор подкладных брусков или придумать более совершенную конструкцию.

Диаметр диска. Посадочное отверстие. Угол заточки

Диаметры пильных дисков большинства торцовок — от 165 до 355 мм. Чем больше диск, тем большую глубину реза имеет пила. По диаметру оснастки можно сразу судить о мощности и классе электроинструмента. При выборе торцовки максимальный размер диска соотносят с объемом работ, которые планируется выполнять. Это позволяет оптимизировать времязатраты и снижает износ инструмента. С размером диска непосредственно связаны габариты всего инструмента: чем он больше, тем массивнее опорная платформа, больше и выше пильный узел.

Золотой стандарт пильных дисков для бытовых и полупрофессиональных торцовок — 190-210 мм. На профессиональный инструмент устанавливают оснастку диаметром 250-305 мм и более.

Посадочный диаметр диска. Диаметр посадочного отверстия большинства дисков — от 16 до 30 мм. В некоторых случаях проблему оснастки, которая не подходит к шпинделю, можно решить при помощи переходника. Использование дисков, несоответствующих крепежным частям пилы, может приводить к биению во время вращения и утрате контроля над инструментом.

Угол заточки. Зубья пильного диска имеют положительный или отрицательный передний угол. Для торцовок-слайдеров — пил с протяжкой, о которых мы поговорим ниже — подбирают диски, у которых зубья имеют отрицательный передний угол. Пилы без протяжки лучше работают с оснасткой, имеющей положительный угол. Конечно, любой пильный диск будет работать на каждом типе торцовки, но соблюдение описанных нюансов обеспечит максимально чистый и аккуратный рез.

7

Мощность торцовки

• Торцовочная пила для алюминия должна работать с меньшей скоростью, чем пила предназначенная для твердых пород дерева. Каждый материал, исходя из своей плотности и структуры, требует немного другого метода обработки. Перед покупкой торцовочной пилы важно заранее обдумать диапазон её будущего применения.
• Скорость вращения в некоторой степени зависит от используемого лезвия, но эти различия настолько незначительны, что в большинстве случаев их можно полностью игнорировать.
• Неспособность отрегулировать скорость вращения полотна в соответствии с типом обрабатываемого материала может снизить точность пропила, но также может представлять прямую опасность для человека который работает с данным инструментом.

Настольная пила может иметь потенциально опасную отдачу

Все электроинструменты могут быть опасными, а также инструкции производителя по технике безопасности должны соблюдаться в обязательном порядке, но больше травм происходит при использовании настольной пилы, чем торцовочной. Многие травмы с настольной пилой являются результатом обратного удара, который происходит, когда лезвие цепляется за древесину, либо затягивает руку мастера в лезвие, либо бросает древесину обратно в лицо. Травмы торцовочной пилы чаще всего вызваны тем, что мастер пытается поменять руку, которая держит древесину, с рукой, которая опускает лезвие, непреднамеренно пересекая руку перед движущимся лезвием.
