Вопрос, как проверить стабилизатор напряжения, является актуальным для многих предприятий, организаций и частных пользователей. Стабилизирующие устройства представляют собой достаточно сложную аппаратуру, от качества работы которой зависит исправность подключенного дорогостоящего оборудования. Поэтому контроль их работоспособности и своевременное выявление неисправностей – необходимое условие для обеспечения бесперебойности технологических процессов и минимизации дополнительных расходов.
Неисправности стабилизаторов
Наиболее важными характеристиками стабилизаторов, которые подлежат контролю, являются номинальное входное и выходное напряжение, ток нагрузки, степень стабилизации, величина пульсации, температура внутренних компонентов. Для полноценной диагностики этих параметров необходимо специальное оборудование. Особенно сложным считается тестирование устройств на симисторных ключах. Оно требует наличия точной схемы и специализированных измерительных приборов, включая осциллограф.
Рассмотрим некоторые распространенные проблемы стабилизаторов:
- В релейных устройствах чаще всего выходят из строя реле, которые отвечают за переключение обмоток трансформатора. Также иногда перегорает катушка.
- Перегревается трансформатор без серьезной нагрузки. Эта проблема возникает из-за межвиткового короткого замыкания или замыкания в переключателях.
- Перегрев сервоприводного стабилизатора. Он может происходить вследствие замыкания соседних витков из-за загрязнения контактных площадок. Чтобы не допустить этого, устройства необходимо периодически разбирать и чистить.
- Перегорание одного из электронных компонентов. Оно может происходить из-за замыканий, перегрузок, чрезмерно высокой температуры.
Емкость стабилитрона
Как правило, информация о том, сколько вольт имеет стабилитрон, указана на корпусе самого аппарата. Также эти данные указываются в технической документации. В случае, если надписи и документации нет, есть третий вариант того, как узнать, на сколько вольт стабилитрон — поискать эту информацию в интернете. Старые модели можно отыскать в интернет-справочниках. Зарубежные модели имеют более простую маркировку, нежели российские аналоги. Все сведения отражаются на корпусе устройства под буквой V.
Вам это будет интересно Особенности тестера кабельных сетей
Надпись с количеством вольтов в устройстве
Как проверить электрический стабилизатор?
Для выявления неисправностей устройства нужно выполнить следующие действия:
- Предварительная проверка. Ее можно провести без специальных приборов. Для этого понадобятся две настольные лампы одинаковой мощности, электроплитка или другой мощный потребитель, удлинитель питания с несколькими розетками. Подключаем к удлинителю стабилизатор, одну лампочку и электроплитку. Втору лампочку питаем от стабилизатора. Включаем плитку. Если стабилизатор работает правильно, то свет лампы, подключенной к нему не измениться, а свечение лампы, подключенной к удлинителю уменьшится.
- Разборка оборудования, тщательное удаление всех загрязнений, очистка контактных площадок до металлического блеска.
- Осмотр стабилизатора, выявление электронных компонентов со следами воздействия высокой температуры. Перегретые резисторы выглядят обуглившимися, на транзисторах могут появляться почернения и трещины. Также нужно обратить внимание на вздувшиеся конденсаторы. Еще одним симптомом перегрева является изменение оттенка текстолитовой платы.
- Прозвон силовых ключей и других компонентов.
Тестирование высоковольтных диодов

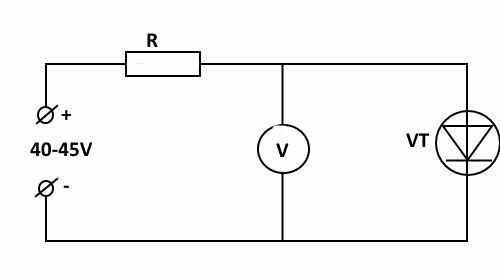

Проверить высоковольтный диод СВЧ печи тем же способом, что и обычный, не получится, в виду его особенностей. Для тестирования этого элемента, понадобится собрать схему (показанную на рисунке ниже), подключенную к блоку питания 40-45 вольт.
Схема для проверки используемого в микроволновке диода
Напряжения 40-45 вольт будет достаточно для поверки большинства элементов данного типа, методика тестирования – как у обычных диодов. Величина сопротивления R должна быть в пределах от 2кОм до 3,6кОм.
Читать также: Норма расхода электродов на 1 стык трубы
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Для засветки фотодиода в процессе тестирования можно использовать в качестве источника освещения лампу накаливания мощностью от 60Вт или поднести радиодеталь к люстре. Если же вам что-то непонятно, пишите мне!
Проверка линейного стабилизатора постоянного напряжения с помощью мультиметра
Одним из основных компонентов линейного стабилизатора постоянного напряжения является стабилитрон или диод Зенера. Выход из строя именно этого элемента является самой распространенной причиной поломки устройств. Прежде чем разобраться, как проверить стабилизатор напряжения мультиметром, нужно разобраться в принципе работы стабилитрона. В рабочем состоянии он пропускает ток строго в одном направлении. При повышении напряжения на входе, величина электротока, проходящего через стабилитрон, резко возрастает. Элемент начинает работать в режиме пробоя, обеспечивая поддержание напряжения на выходе с заданной точностью. Слишком большие токи приводят к перегреву и поломке стабилитрона.
Для проверки компонента подсоединяем плюсовый щуп мультиметра в режиме измерения сопротивления к катодному выводу, а минусовый – к анодному выводу. Прибор должен показать определенное значение сопротивления. После этого меняем щупы местами. Сопротивление должно становиться бесконечным. Такие показания мультиметра указывают на исправность стабилитрона. Если же при обоих измерениях прибор показал бесконечное сопротивление – произошел обрыв элемента. В случае, когда сопротивление при разных положениях щупов равно нулю, можно сделать вывод о пробое стабилитрона.
Проверка измерителем
Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:
- производим сборку схемы;
- устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;
- включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
- подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.
Стабилитрон.
Тестирование варикапов
Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.
Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения.
Стабилитрон на плате.
Проверка супрессора (TVS-диода)
Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:
Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.
Будет интересно➡ Как проверить конденсатор при помощи мультиметра
Тестирование высоковольтных диодов
Проверить высоковольтный диод СВЧ печи тем же способом, что и обычный, не получится, в виду его особенностей. Для тестирования этого элемента, понадобится собрать схему (показанную на рисунке ниже), подключенную к блоку питания 40-45 вольт.
Напряжения 40-45 вольт будет достаточно для поверки большинства элементов данного типа, методика тестирования – как у обычных диодов. Величина сопротивления R должна быть в пределах от 2кОм до 3,6кОм.
Диоды туннельного и обращенного типа
Учитывая, что ток, протекающий через диод, зависит от напряжения, приложенного к нему, тестирование заключается в анализе этой зависимости. Для этого потребуется собрать схему, например, такую, как показана на рисунке.
Диапазон измерений, выставленный на мультиметре,не должен быть меньше тока максимума диода, этот параметр указан в даташит (datasheet) радиоэлемента.
- устанавливается максимальное значение на переменном резисторе R3;
- подключается тестируемый элемент, с соблюдением указанной на схеме полярности;
- уменьшая величину R3, наблюдаем за показаниями измерительного прибора.
Проверка супрессора (TVS-диода)
При проверке стабилитрона подключают плюсовой щуп к аноду, а отрицательный – к катоду. В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе. При переполюсовке щупов на дисплее не будет значений, высветится «1».
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними двуханодными. Если же вам что-то непонятно, пишите мне!
Проверка по схеме стабилизатора
Описанный выше метод не подходит для двусторонних и прецизионных стабилитронов. Как проверить стабилизатор напряжения в этом случае? Нужно включить проверяемые электронные компоненты в схему и приложить напряжение от источника питания. Для этого понадобиться делитель, который состоит из одного или нескольких резисторов. Резистор должен обеспечивать пробой стабилитрона при подаче напряжения от источника питания.
Порядок проверки:
- Положительный провод от блока питания подключается к первому выводу делителя.
- Катодный вывод стабилитрона подключается ко второму выводу делителя.
- Анодный вывод стабилитрона соединяется с отрицательным контактом источника питания.
- Мультиметр в режиме вольтметра включает в схему. Плюсовый вывод подсоединяется ко второму выводу резистора, а минусовый – к общей шине питания (минусовый вывод блока питания).
- Если на первый вывод делителя подать напряжение равное или превышающее напряжение стабилизации, то на выходе оно не должно превышать это значение. Это говорит об исправном стабилитроне. Если элемент пробит или неправильно подключен, то вольтметр покажет ноль. В случае пробитого стабилитрона показания мультиметра будут превышать величину напряжения стабилизации.
Можно и нужно ли проверять стабилизатор мультиметром
Со стабилитроном разобрались, а вот как проверить электрический стабилизатор? Тот самый, который устанавливается дома для защиты бытовой техники и электроники.
Стабилизатор напряжения является устройством комплексным, работающим под управлением микроконтроллера. Наличие в схеме “мозгов” позволяет прибору самостоятельно контролировать свое состояние, сообщив об ошибке и обесточив нагрузку в случае неисправности. Сообщения об ошибке могут иметь самый разный формат: красный светодиод, шифр на LED-дисплее, либо полноценное сообщение на графическом или ЖК дисплее. Если со стабилизатором что-то случится, Вы об этом обязательно узнаете и без мультиметра.
Наиболее часто неисправности возникают в релейных и сервоприводных стабилизаторах, так как в первом случае что-то может случиться с реле, а во втором — с токосъемной щеткой или сервомотором. Максимум, что в этой ситуации может сделать рядовой пользователь с мультиметром в руках — это прозвонить контакты и катушки реле, хотя, по-хорошему, следует сразу же обратиться в сервис за помощью специалистов. Неумелыми действиями можно навредить не только стабилизатору, но и себе. О вмешательстве в схему управления и говорить не стоит.
