Как прозвонить регулятор напряжения генератора мультиметром

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

Реле должно отключаться при 14,8 В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что перспектива убить аккумулятор из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.

Предназначение регулятора тока в автомобиле

В машине и в других средствах передвижения для нормального функционирования электрооборудования и других систем необходим постоянный ток -13,5–14,5 В. Если напряжение недотягивает до нормы или наоборот ее превышает, электроприборы начнут выходить из строя, а аккумуляторная батарея из-за избытка заряда сократит свой эксплуатационный срок. Реле-регулятор выступает стабилизатором этого бортового напряжения в заданных пределах, в зависимости от электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды. Он пропускает допустимое напряжение в бортовую сеть автомобиля, тем самым обеспечивая ее требуемыми параметрами.

Основной и дополнительный блоки предохранителей

Типы реле напряжения и их устройство

Если утрировать, то видов устройства два и работают они оба по одному принципу:

• отдельные или контактные. Устанавливается на кузове транспортного средства под капотом посредством кронштейнов. Сначала провода отходят от генератора, а потом идут на АКБ. Этот тип встречается реже, так как был выпущен лет 30 назад. Также есть модифицированные модели, которые только входят в использование. Их ключевыми элементами конструкции выступают:

1. Два блока сопротивления,
2. Намагничивающая катушка,
3. Контактная группа,
4. Металлический сердечник.

• совмещенные или электронные со щеточным узлом. Монтируется прямо на генератор. Месторасположения реле в корпусе со щетками.

Общее у обоих – неразборные корпуса, часто они просто залиты герметиками или особым клеем. Так как они не подлежат ремонту, то цена на них низкая. Раньше был еще один тип – совмещенный с клеммами, но большого распространения он не получил, поэтому рассказывать о них не стоит.

Старый и новый реле-регуляторы

Проверка реле старого типа (591.3702-01 или аналогичное)

Эти устройства размещаются в подкапотном пространстве с левой стороны, если смотреть по ходу автомобиля. Здесь минус подсоединяется к металлической основе (корпусу) реле и контакту лампочки. Плюс подключается к клемме «15», а второй контакт лампы к «67». Ход проверки аналогичен описанному выше.

Почему ломается

Нынешние реле гораздо долговечнее предшественников, но ничто не застраховано от сбоев.реле регулятор напряжения Способствовать этому могут, такие факторы как:

• короткое замыкание,
• проникание влаги (может случиться во врем мытья автомобиля),
• механические повреждения ,
• качество самого изделия (покупка устройства неизвестных производителей не гарантирует долгий срок службы).

Когда реле сломалось и происходит перезаряд, то нужно провести диагностику неполадки. Есть два способа проверки регулятора напряжения генератора – не снятого с машины или снятого. Рассмотрим оба варианта.

Проверка напряжения не снимая реле-регулятор

Почему перегорает диодный мост

Существует много ситуаций, которые могут привести к поломке диодов. Однако к наиболее часто встречающимся поломкам можно отнести следующие:

• плата была залита водой;
• грязь совместно с моторным маслом проникла внутрь моста и привела к замыканию;
• произошла переполюсовка контактов на аккумуляторной батарее.

Специалисты рассматривают несколько вариантов проверки работоспособности, выпрямителя тока генератора. Первый способ подразумевает использование мультиметра. Во втором случае достаточно стандартной автомобильной лампочки.

Как проверить реле-регулятора не снимая с машины?

Выявить «нехватку заряда» или «перезаряд» АКБ просто. При нехватке – машина не запустится, или же после вставления ключа мотор медленно начнет крутиться, иногда это сопровождается затуханием лампочек. При перезаряде – те же самые признаки, только причина будет крыться в закипании электролита. Понять это можно по его количеству в банках или белому налету на самом АКБ и вокруг него. Но следует убедиться точно, протестировав бортовой ток с помощью мультиметра, которым нужно измерить напряжение на клеммах батареи во время рабочего двигателя. Подметим, что нормальным напряжением может быть параметр – 12,7В, но если он ниже, например – 12В, то имеются неполадки.

Очень часто виновником проблем могут быть сами клеммы, так как способны окисляться, поэтому перед проверкой необходимо убрать имеющиеся налеты и закиси на клеммах и контактах.

1. Запустить двигатель и прогреть несколько минут.
2. Подсоединить щупы мультиметра к клеммам батареи, соблюдая полярность. Выставить значение на устройстве в 20 Вольт.
3. Смотрим напряжение при включенном ближнем свете, в это время все остальные электропотребители должны быть отключены. Обороты вала должны быть в значениях &#8212, 1,5–2,5 тыс. об/мин. Если напряжение в пределах 13,5–14,8В. это нормально, а если превышает, то реле негодное. В том случае, когда входящий ток меньше 13,5В, то возможно, причина сбоя либо в генераторе, либо в проводке.
4. Теперь поднимаем нагрузку и оцениваем при увеличенных оборотах до 2000–2500 тыс. об/мин. Для этого запускаем дальний свет, печку, стеклоочистители. Напряжение не должно быть меньше 13,5В и больше 14,8В.

Читать также: Инструкция по эксплуатации агрегатного станка к2м
Как проверить регулятор напряжения генератора мультиметром мы рассказали, теперь приступаем к проверке совмещенной схемы реле-регулятора вместе со щеточным узлом, так как они наиболее популярны.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

Похожие новости

• Есть ли сцепление на «автомате»? Разбираем техническую составляю…
• Ремонт тормозного суппорта своими руками. Плюс подробное видео
• Зазор на свечах зажигания. Какой должен быть и на что он влияет

Добавить комментарий Отменить ответ

Тестирование снятого регулятора (со схемой)

Электронное реле чаще всего крепится на поверхности генератора рядом с валом генератора, по которому двигаются щетки, в районе контактных колец якоря генератора. Весь совмещенный узел закрыт пластиковой крышкой. Снимается она отверткой форма, которой может быть либо крестовидной, либо шестигранник.

Этапы проведения работ:

1. Откручиваем два болта крепления и снимаем крышку.
2. Достаем щеточный узел.
3. Чистим его от графитовой пыли.
4. Собираем схему с использованием блока питания, зарядкой или вольтметром. Находим простую лампу на 12В от машины, можно с «габаритов» и провода, чтобы соединить всю схему в одно целое. Используем АКБ, если зарядное без него не работает. Уже от него провод присоединяем к регулятору, а к щеткам подключаем лампу при помощи «,крокодильчиков»,. Когда все подключено правильно лампа начнет светиться, потому что щеточный узел служит проводником электричества от вала.
5. Поднимаем напряжение на зарядке до 14,5В свет должен потухнуть, так как такое напряжение, как «отсечка» дальнейшего повышения напряжения. Снизив напряжение на зарядном устройстве, лампа должна вновь загореться. Если напряжение поднялось до 15–16В, а лампа горит, значит, реле негодно.

Схема проверки реле-регулятора

По тому же принципу можно проверить отдельный тип регулятора нового образца. Для этого необходимо отсоединить его от кузова или крышки генератора и прикрепить к схеме. Проверку осуществлять таким же образом. Что касается старого типа реле-регулятора, установленного на копейках, то проверять его нужно немного по-другому. Их маркировка – «67» и «15». Первый контакт «67» — является минусом, а «15» — плюсом. В остальном принцип тот же.

Интересное по теме:

реле регулятор напряжения

Регулятор напряжения нового образца. Как проверить. 1 часть.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Проверка отдельного реле

Аналогично можно проверить новый тип регулятора, то есть отдельный, здесь процесс проверки намного облегчен. Для примера возьмем модель типа Я112B, они устанавливались на многие отечественные авто раньше (ВАЗ).

Это отдельный элемент, поэтому просто откручиваем его от кузова (бывает и от крышки генератора) и присоединяем к нашему стенду, еще раз хочу напомнить желательно — иметь блок питания на 12В, тогда процесс проверки на много облегчается. Если нет, используем зарядное устройство (с режимами регулировки) и подключаем по нижней схеме.

Проверка такая же, повышаем напряжение до 14,5 В, лампа должна погаснуть, если нет, или отключается при напряжении намного выше – то реле вышло из строя нужна замена.

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

• отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
• свечение лампочки «аккумулятор» после запуска двигателя;
• периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
• запах горелой электропроводки в районе генератора;
• отказ запуска двигателя после стоянки.

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Причины и возможные последствия неисправности

Неработоспособность генератора возможна по следующим причинам:

• неисправность регулятора напряжения («таблетки», «шоколадки» на сленге автолюбителей);
• износ (разрушение) щеток;
• замыкание возбуждающей обмотки (ротора);
• пробой диодов (расположенных в подкове);
• износ подшипников и втулок.

Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.

В светлое время дня заряда АКБ может хватить на 30 -50 километров пути при условии, что аккумулятор в момент возникновения неисправности был хорошо заряжен.

При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.

Пробой диодного моста может произойти при случайной переполюсовке АКБ (установке клемм в неправильной полярности). Обычно диоды пробиваются попарно в одном плече. Неисправный диод имеет сопротивление близкое к нулю. Обмотка статора генератора в таком случае работает в режиме короткого замыкания, сильно нагревается.

Читать также: Как затянуть ремень с двумя кольцами

Через несколько минут работы двигателя обмотки перегреваются, под капотом автомобиля появляется запах горелой электропроводки. Во избежание воспламенения двигатель необходимо заглушить, проверить генератор.

Износ щеток приводит к постепенному отказу генератора. Сначала во время движения начинает помаргивать лампочка индикатора заряда на приборной панели, затем она начинает светиться постоянно. Во многих моделях генератора щетки меняются совместно с регулятором напряжения.

Замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреванию устройства.

Способы проверки на автомобилях

Иногда генератор выходит из строя на автомобиле, мотоцикле и других видах транспорта. Существуют такие варианты решения проблемы: ремонт в сервисном центре, покупка нового или ремонт своими силами. Кроме того, непосредственно при покупке нужно проверить зарядку генератора аккумуляторной батареи. Если батарея новая, то при неудачных попытках ее заряда возможен выход последней из строя. Первые два варианта требуют вложения денежных средств, хотя многие автолюбители предпочитают решать проблему самостоятельно. Для устранения основных неисправностей нужно знать типичные поломки:

1. Заклинивание подшипников.
2. Сгорание обмоток.
3. Неисправность щеток.
4. Выход из строя реле, которое применяется в регуляторе U.

При заклинивании подшипников происходит заклинивание ротора и для устранения этой проблемы нужно разобрать и смазать подшипники. Кроме того, если они пришли в негодность, то нужно заменить их другими.

При сгорании обмоток роторной и статорной катушек ее нужно прозвонить тестером на предмет короткозамкнутых витков, а при необходимости — перемотать. Как правило, щетки подлежат замене, но бывают случаи ослабления пружин, необходимых для амортизации вращения вала и щеточного узла. Пружины нужно в этом случае тоже заменить. Реле регулятора U отвечает за зарядку батареи от ЭГ и при выходе его из строя АКБ не заряжается вообще.

В основном происходят неполадки электрического плана и проверить генератор на машине, не снимая его, достаточно просто. Существует 2 способа проверки: прозвонить генератор мультиметром и проверка работы генератора на автомобиле под нагрузкой.

Проверить генератор автомобиля в домашних условиях при помощи мультиметра можно условно разделить на несколько этапов:

1. Замерить U на клемах АКБ при неработающем двигателе внутреннего сгорания (ДВЗ). U должно быть в пределах: 12,6-12,8 В.
2. Запустить авто и произвести измерение при работающем ЭГ. Он должен выдавать U от 13,8 до 15 В.
3. Подключить максимальную нагрузку и измерить U на ЭГ. Идеальным вариантом будут показатели более 13,8 В. Если по каким-то причинам U меньше нужного значения, то следует проверить ЭГ на предмет его работоспособности.

Для проверки нужно точно знать модель и параметры ЭГ: U, I, сопротивление обмоток (R). Его (ЭГ) нужно отсоединить от проводки авто и начинать прозванивать при помощи мультиметра, а затем сравнить показатели с необходимыми.

Второй способ является простым и дает результат не хуже первого. Основные шаги проверки генератора для ВАЗ (хотя этим способом можно проверять ЭГ для любого вида транспорта):

1. Запустить двигатель и включить электрооборудование, например, фары (нагрузка должна быть незначительной).
2. При работающем ДВЗ снять при помощи ключа минусовую клемму, идущую на аккумулятор.
3. Если при этих манипуляциях электрооборудование работает нормально, то генератор исправен.
4. Иначе, необходимо прозванивать его и при возможности заменить (если поломка окажется серьезной).

Таким образом, нет необходимости идти в сервисный центр для ремонта автомобильного ЭГ или покупать новый. Прежде всего нужно разобраться с неисправностью, ведь в большинстве случаев она оказывается достаточно примитивной и легко устраняется даже неопытным автолюбителем.

Originally posted 2018-07-04 08:19:21.

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Проверка мультиметром без демонтажа

Проверка мультиметром представляет собой точный метод диагностики. Сильная сторона обращение к этому подходу — высокая точность, сравнительная простота и удобство выполнения тестирующих процедур, которые не требуют демонтажа реле. Они сводятся к подключению щупов к клеммам аккумулятора и анализу показаний индикатора прибора. Метод применим к реле в любой форме его исполнения.

Алгоритм проверки основан на контроле напряжения на клеммах аккумулятора при различной частоте вращения вала двигателя. Для получения необходимой точности следует переключить мультиметр в режим постоянного напряжения и работать в диапазоне 20 В или близком к нему. Щупы прибора подключают к клеммам аккумулятора. Далее замеряют напряжение:

1. При работе двигателя на холостых оборотах после его 2-3-минутного прогрева показания мультиметра составляют 13,5 – 14 В.
2. При увеличении частоты вращения вала до средних ( 2500 оборотов в минуту) напряжение линейно возрастёт на 0,2 – 0,3 В
3. Если же нажать на педаль газа еще сильнее, увеличить частоту вращения вала до 3500 – 4000 оборотов в минуту и дополнительно включить дальний свет, то рост напряжения сначала резко замедляется, а потом прекращается на 14,5 – 14,8 В.

При отсутствии эффекта стабилизации и росте напряжения до 16 В и даже более делаем вывод об отказе реле-регулятора и необходимости его замены. При измеренном напряжении не более 11 – 12 В следует обязательно зачистить клеммы и проверить контакты, после чего повторить измерения еще раз.

Ещё кое-что полезное для Вас:

• Почему машина не заводится при нормально работающем стартере: возможные причины
• Трехуровневый регулятор напряжения — что это и как он устроен?
• Что такое бендикс стартера? Проверка, ремонт и замена

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Внутри каждого автомобиля находится миниатюрная электростанция — генератор, который отвечает за выработку электропитания. Если в нём что-нибудь сломается, аккумулятор начнёт работать неправильно. Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Читать также: При какой температуре требуется прогрев бетона

Рекомендации по увеличению срока службы регулятора

Если неисправность реле-регулятора не будет вовремя обнаружена, то может потребоваться замена АКБ. Постоянное кипение электролита или полная разрядка оказывают очень негативное воздействие на работоспособность батареи. Чтобы минимизировать негативное влияние таких ситуаций следует правильно ухаживать за элементами электрической системы автомобиля, чтобы не допускать выхода регулятора из строя. Наиболее эффективными профилактическими мерами, направленными на поддержание этой детали в работоспособном состоянии, являются:

• Регулярная чистка генератора. Наличие внутренних замыканий в обмотке статора и ротора могут являться основной причиной выхода регулятора из строя, поэтому регулярное проведение обслуживание этой детали позволит существенно продлить срок службы «шоколадки» или устройства, устанавливаемого отдельно в моторном отсеке.
• Плановая и внеплановая подтяжка ремня генератора. При наличии даже незначительного проскальзывания ремня может наблюдаться существенное снижение производительности генератора, поэтому при малейшем подозрении на ослабление этого элемента следует незамедлительно выполнить настроечные работы.
• Очистка контактных проводов от окисления. Качественное поступление электрического тока от генератора к потребителям позволит избежать скачков электричества и выхода из строя многих устройств, в том числе реле-регулятора.

Регулярный контроль напряжения на клеммах аккумулятора при различных режимах работы двигателя позволит своевременно определить неправильную работу реле регулятора. Обнаружение поломки на ранней стадии развития проблем позволит избежать серьезных последствий.

Что это, где находится, как работает

Эта часть авто отвечает за поддержание напряжения бортовой сети в определённых пределах. Регулятор контролирует окружающую температуру, частоту вращения ротора, уровень электрической нагрузки и другие параметры. Он также защищает чувствительные элементы генератора от перегрузок, отвечает за активацию обмотки возбуждения и других систем.

Изделие находится непосредственно в генераторе. Вне зависимости от модели машины принцип работы регулятора одинаков — при росте или снижении напряжения компонент уменьшает или увеличивает ток возбуждения для возвращения показателей на нужный уровень.

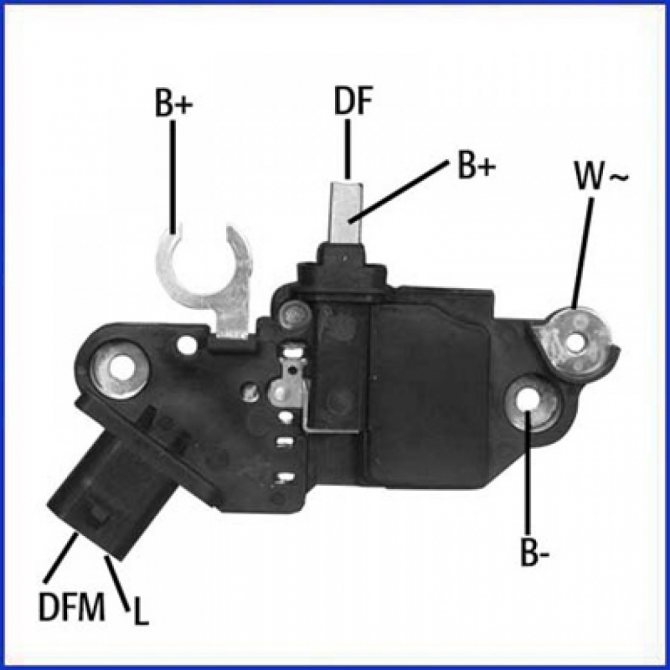

Так выглядит регулятор напряжения

Самые распространённые причины поломки

1. Замыкание диодного моста или щёток генератора. Результат — отключение генератора или переход на неконтролируемое напряжение.
2. Сдвиг напряжения стабилизации. В этом случае стабильность напряжения сохраняется, но оно постоянно либо пониженное, либо завышенное.
3. Окисление или обгорание контактов.
4. Изменение размеров зазора между контактами.
5. Ослабление натяжения пружин.
6. Проблемы с обмотками — обрывы или замыкания.

Поломки можно определить на ранней стадии — для этого обратите внимание на соотношение расхода топлива с эффективностью работы авто. Если машина потребляет гораздо больше горючего, чем нужно, но работает хуже, вероятнее всего, проблема именно в регуляторе. Верная примета — сила свечения фар в тёмное время суток. Если при ночной езде вы замечаете, что интенсивность свечения габаритных огней и приборов сильно снизилась, пора проверять регулятор.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из‐за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Как проверить регулятор напряжения генератора мультиметром и прочими способами

Внимание! Нарушение техники безопасности в этом вопросе может привести к серьёзным поломкам! Ни в коем случае не проверяйте работоспособность изделия методом короткого замыкания. Не запускайте генератор при выключенном аккумуляторе. Не соединяйте клемму «30» с «массой» или клеммой «67».

1. Ваш главный помощник в этом вопросе — мультиметр или вольтметр с классом точности не ниже 1.0. Перед началом диагностики проверьте, правильно ли натянут ремень генератора. Для этого нужно нажать на его центр с усилием примерно в 10 кгс. Если ремень прогнулся больше чем на 15 мм, проблема в нём. Также перед тестированием нужно прогреть двигатель на средних оборотах в течение примерно 15 минут. Обязательно включите фары во время прогревания. Вам понадобится вольтметр с диапазоном шкалы от 0 до 15 В. Замер напряжения осуществляется между выводами «массы» и клеммы «30». Для разных автомобилей показатели нормального напряжения могут быть разными, но в большинстве случаев значение должно составлять примерно 14 В. Если результат выходит за рамки того, что указывает производитель — регулятор, вероятнее всего, повреждён.

Как правильно проверять регулятор напряжения

Подключаем измерительный прибор

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

Внутри каждого автомобиля находится миниатюрная электростанция — генератор, который отвечает за выработку электропитания. Если в нём что-нибудь сломается, аккумулятор начнёт работать неправильно. Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Проверка снятой детали

Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.

Видео о схеме работы с регулятором на автомобиле ВАЗ 2109

Проверяем ротор/статор генератора

Как проверить генератор мультиметром? Для осуществления проверки понадобится присоединить концы прибора к контактным кольцам ротора. Оптимальное сопротивление обмотки составляет 2,3-5,1 Ом, поэтому его отсутствие означает, что обмотка где-то оборвана. Низкие показатели указывают на то, что между витками возникло замыкание. Если же прибор показывает превышение нормы, то нужно осмотреть контакты.

Кроме этого, необходимо измерить ток, используемый обмоткой. Для этого нужно подключить контактные кольца под 12 В, используя в цепи амперметр. Допустимый ампераж не должен превышать 3-4,5 А. Если это значение превышено, значит, в роторной обмотке возникло межвитковое замыкание, что указывает на необходимость перемотки или смены катушки. Это касается и реле-регулятора, у которого предельная сила тока — 5 А.

Сопротивление изолирующего слоя проверяется посредством подключения обыкновенной лампочки (220 В, 40 Вт), подавая напряжение в 220 В. Здесь нужно присоединить один конец к роторному корпусу, а другой на контактное кольцо. Если лампа не накалилась, то замыкание отсутствует, в противном случае ламповая спираль начинает накаляться. Это говорит о том, что обмотка нуждается в смене или перемотке.

Для проверки статора понадобится откинуть выпрямитель, при этом сопротивление между концами обмотки должно колебаться в амплитуде 0,2 Ом. А между концами и нулем — 0,3 Ом. Если при включении генератор слишком громко шумит, то в статорной обмотке, либо выпрямителе возникло замыкание. Аналогичным образом осуществляется ламповая проверка. Накаливание нитей предупреждает о неисправности.

Ремонт или замена?

Целесообразнее купить новый регулятор. Если он выходит из строя, составные части элемента серьёзно повреждены. Конечно, можно попытаться вернуть работоспособность, но в таком случае вы рискуете остаться со сломанным генератором где-нибудь за городом.

Кстати! На автомобилях ВАЗ в качестве временной меры можно попробовать следующий способ:

• извлекаем лампу головного света из правой фары;
• устанавливаем одну из её спиралей на клеммы, снятые с вышедшего из строя регулятора.

Если все сделано правильно, аварийная лампа погаснет, а нужная засветится и вы сможете добраться до сервисного центра. Однако помните, что «народные» методы применяются на свой страх и риск.

Диагностика регулятора требует умелого обращения с мультиметром, но ничего сложного в ней нет. Не забывайте периодически проверять работоспособность этой части авто, и генератор не доставит вам неприятных сюрпризов.
