Как проверить генератор ВАЗ мультиметром не снимая с автомобиля

Частой причиной выхода из строя автогенератора является короткое замыкание в статорной обмотке из-за обрыва провода. Тем не менее, установить этот дефект не так просто, поскольку придется разобрать генератор, вынуть обмотку и протестировать его мультиметром в варианте тестирования сопротивления. Для того чтобы устранить все возможные причины сбоя в работе генератора, специалисты рекомендуют вначале проверить ротор, после него статор и еще дополнительно диодный мост.

А вот неисправность щеточного узла можно проверить визуально на плотность прилегания щеток к контактным кольцам. После этого можно будет провести проверку цепи на целостность. Перед тем как прозвонить цепь мультиметром, она должна быть отключена от основного питания. Поиском определения обрывов в цепи, можно заниматься только при условии выполнении исполнителем всех мер безопасности.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

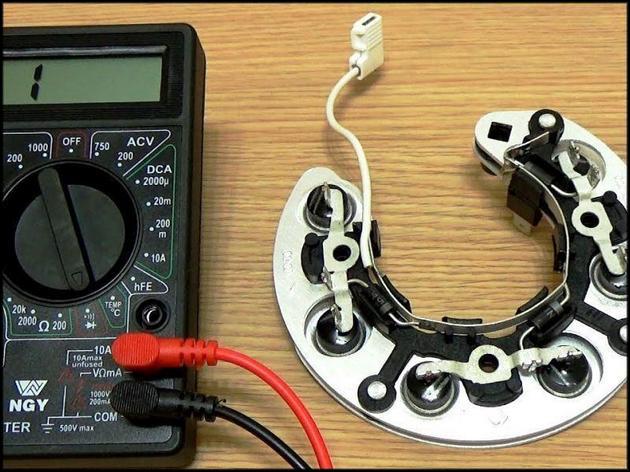

Как проверить диодный мост (выпрямитель)

Диодный мост генератора автомобиля состоит из двух компонентов, пластин. Перед замером следует вспомнить азы электротехники.

Диод пригоден к работе, если при проверке он фиксирует проводимость в одном направлении.

Другие показания мультиметра: стрелка прибора стоит в начале шкалы, проводимость показывает в обе стороны – говорит о том, что данный полупроводник неисправен.

При проверке один провод со щупом устанавливается в клемме «+», другой – на окончание проверяемой пластины.

После замера месторасположение проводов меняется. Даже наличие одного пробитого диода достаточно для выхода генератора из строя.

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

Для диагностики следует использовать точный мультиметр.
Нормальным показателем напряжения тока является 12 В.
В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

В процессе проверки запрещено:

накоротко замыкать провода;
соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
диагностировать генератор без подключенных потребителей.

Тестирование ротора

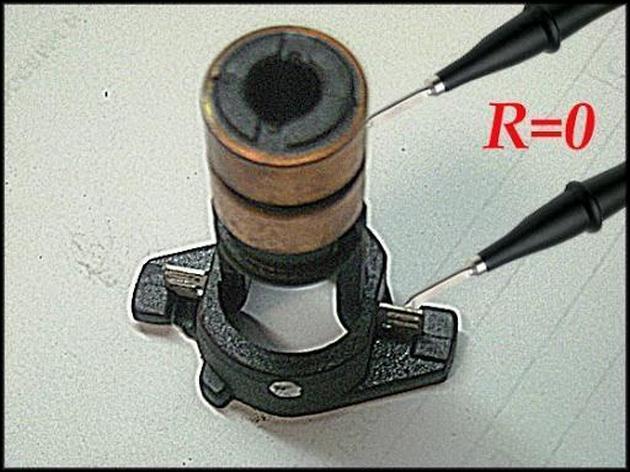

В этом тесте прозванивается роторная обмотка с использованием тестера в режиме «Ω». Для этого к контактным кольцам присоединяются измерительные щупы прибора.

Результаты тестирования обмотки:

R= 2.2–5.0 Ом, хорошее состояние.
R=0 — обрыв обмоточного провода.
При R ниже 2.2 Ом — между витками обмотки замыкание.
При R выше 5.1 Ом — неудовлетворительный контакт либо не пропаяны качественно выводы обмотки и контактных колец.

После этого рекомендуется измерить величину «I» возбуждения. На кольца потребуется подать постоянное U = +12 В, а в разрыве цепи подключают амперметр. Нормальное состояние тока возбуждения 3–4.,5 А. Если показатель выше — в роторной обмотке замыкание между витками, если выше 5 А — потребуется замена регулятора напряжения.

Важно! Простой способ проверки «Ω» бытовым напряжением можно применить, когда под рукой нет мультиметра. Напряжение подают через обычную лампочку 40 Вт, 1 контакт подключается на кольцо, 2 — на роторный корпус. Если замыканий на корпусе нет — лампочка не светится. Если нить накаливания даже немножко светится — не исключается утечка «I» на массу, а обмотка подлежит замене.

Статор генератора

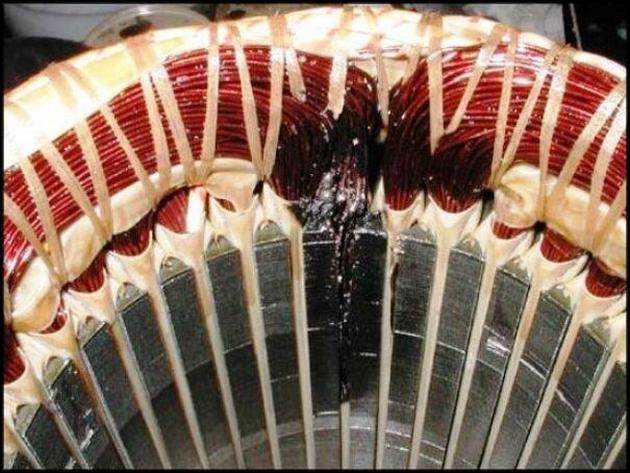

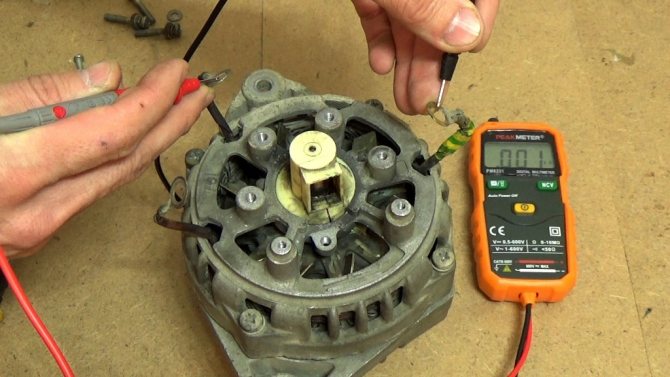

Перед тем как проверить статор на межвитковое замыкание мультиметром, его отсоединяют от диодного моста, предварительно выполнив отпайку выводов. Далее измерителем в варианте измерения «Ω» проверяют показания, подключив тестовые провода между выводами.

У нормально функционирующей обмотки показатель мультиметра должен демонстрировать 0.2 Ом. При проверке вывода любой обмотки и «0» — значение R= 0.3 Ом.

Важно! Если возникло КЗ обмоток статора, либо на диодном мосту, электрогенератор автомобиля будет очень сильно шуметь.

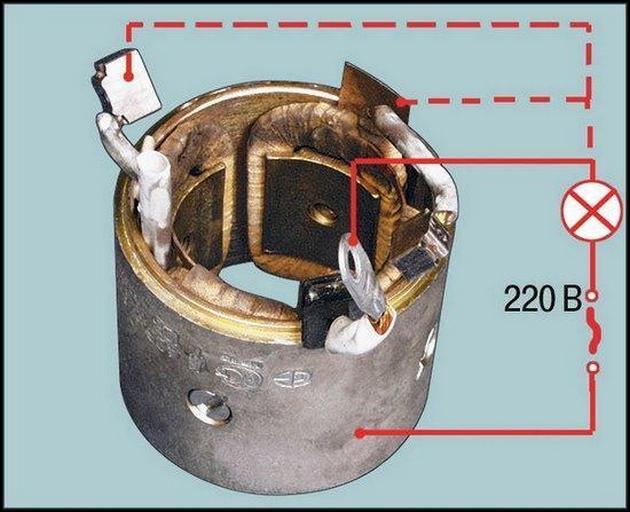

Пробой в изоляционном покрытии прозванивают обычной лампой 40 Вт от бытовой сети. Как в предыдущем случае, подключая 1 контакт к выводу обмотки, а 2 на статорный корпус. Если обмотка исправна — лампочка не светится. В противном случае, исполнитель ищет дальше обрыв.

Важно! Водитель при тестировании статора генератора должен предварительно осмотреть техсостояние внутренней части статора и внешней ротора. Недопустимо, чтобы они соприкасались между собой в процессе работы, или на водительском сленге — «башмачили». В таком положении генератор будет издавать высокий шум, поскольку происходит повышенный износ подшипников и втулок.

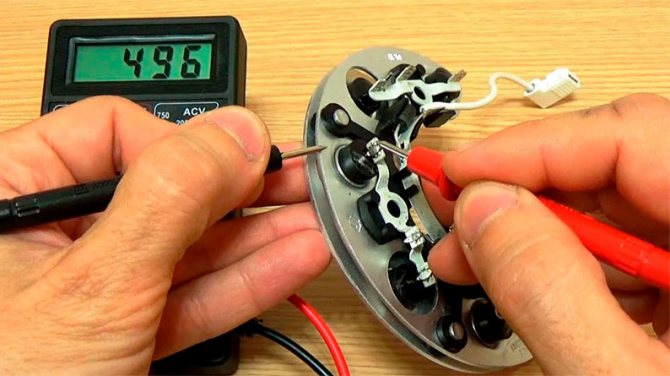

Диодный мост

Работоспособность диодного моста (ДМ) должна проверяться тестером в режиме «Ω». Конструкция диодного моста имеет 2 пластины — положительную и отрицательную. Для замеров, первый щуп соединяют с «+ » ДМ, а второй поочередно с диодными выводами Ф1/Ф2/Ф3 и 0.

После этого меняют место замеров и проделывают аналогичные измерения. В первом варианте мультиметр должен показывать проводимость — то есть сопротивление отличное от «0», а в другом — непроводимость. Так проверяют диоды на «+» пластине.

Для испытания диодов на «−» пластине, первый измерительный щуп подключают с «−» пластиной, а второй по очереди с концами Ф1/Ф2/Ф3. Аналогично далее меняются щупы местами, и повторяется процедура замеров. У нормально работающего ДМ, в первом варианте проводимость есть, во втором — нет.

Важно! Сопротивление не может быть равным «0». Если это произошло, то в диоде существует пробой. Аналогично о пробое диода сообщает отсутствие «Ω» при замерах в обоих направлениях. Неисправность даже одного диода будет создавать недозаряд батареи, поэтому такой ДМ нужно заменить.

Щетки и контактные кольца

Их проверяют визуально, оценивая общее техническое состояние. Обязательно нужно проверить выступающий размер щеток. Он должен быть не менее 4.5 мм,а новых 10 мм. Аналогично проверяют диаметр токосъемных колец, минимальный размер которых установлен 12.8 мм, а новые кольца имеют 14.4 мм.

Важно! Выработанные кольца меняют, предварительно отпаяв выводы обмотки и сняв специальным съемником.

После монтажа подходящих колец их протачивают на токарном станке, чтобы устранить биения, и шлифуют нулевой наждачной бумагой для снятия заусенцев.

Диагностика генератора ВАЗ без снятия и специальных инструментов

Это не самый надежный и достоверный способ, но позволяет определить, функционирует генератор, или есть неисправности. Не требуется использование каких-либо специализированных инструментов, в том числе мультиметра. Снимать генератор не нужно.

Симптомы неисправности

О неисправности генератора могут свидетельствовать следующие признаки:

на «приборке» постоянно горит лампочка-сигнализатор;
АКБ начал быстро разряжаться, а повторная зарядка не спасает положение;
наблюдаются сбои в функционировании электрического оборудования (вентиляция и отопление, мультимедийные устройства, сигнализационная система и освещение), даже если мотор будет работать исправно;
в автомобильном салоне появился запах чего-то горелого;
генератор начал свистеть или шелестеть.

Если вы заметили эти симптомы, то следует незамедлительно отправиться в автосервис для проведения тщательной диагностики. Однако проверить работоспособность генератора можно и своими силами, особенно если у вас есть навыки использования автотестера.

Диагностика регулятора напряжения

Чтобы проверить регулятор напряжения на автомобиле ВАЗ 2114, 2106, следует выполнить такие действия:

Запустить и прогреть двигатель, включив свет фар. Прогревать мотор следует порядка 15 минут. Для диагностики применяется мультиметр или вольтметр, способный выполнять замеры в диапазоне напряжений 0-15 В.
Измерить напряжение между массой и клеммой 30. У большинства автомобилей в нормальном состоянии показатель будет в рамках 13,5-14,6 В. Значение меньше 13 В означает необходимость замены узла.

Перезаряд батареи

Однако зачастую идет не «недозаряд» и «перезаряд». Электролит из аккумулятора выкипает и батарея также выходит из строя, в этом также нет ничего хорошего.

Первым признаком будут белые подтеки на АКБ, сверху, значит — электролит банально закипает и испаряется. То есть аккумулятор зарядился, а генератор все равно его «хреначит» заряжает. Здесь скорее всего вышел из строя реле-регулятора.

Проверка здесь также элементарная – вам нужно подсоединить мультиметр или тестер (кто как называет) на заведенном авто, и посмотреть заряд. Если он сильно превышает 14,5 – 14,8 В, а находится в пределах 15 – 15,2В, значит идет перезаряд. Срочно меняем реле-регулятор, иначе будете постоянно кипятить свою аккумуляторную батарею, ТОЖЕ НИЧЕГО ХОРОШЕГО. Банально пластины могут осыпаться.

Сейчас видео версия, смотрим.

Вот собственно это и все, рассказал, именно методы не снимая с машины, а так конечно отдать на ремонт хорошему автоэлектрику.

НА этом заканчиваю искренне ваш АВТОБЛОГГЕР.

Добавить комментарий Отменить ответ

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Демонтаж и установка электрогенератора

Процедуры снятия и монтажа генерирующего узла будут рассмотрены на примере ВАЗ 2108, 2109. Алгоритм процедуры демонтажа:

Отключение аккумулятора авто.
Отсоединение клемм генератора (находятся справа).
Ослабление гайки регулировки натяжки приводного ремня (находится сверху).
Снятие ремешка со шкива.
Демонтаж регулировочной планки (та же планка, где ослаблялась гайка).
Откручивание крепежных болтов кронштейна.

После этого генерирующий узел можно вынимать. Снять генератор, например, на ВАЗ 2114 с 16-клапанным ДВС от «Супер Авто» можно согласно такой же последовательности. Ставить устройство необходимо в обратном порядке.

Проверка обмоток

Сначала нужно визуально осмотреть обмотки. Если видимых дефектов нет, следует использовать мультиметр. Предварительно нужно выполнить такие действия:

Демонтировать держатель щёток.
Отсоединить регулятор напряжения.
Прочисть контактные кольца.
Диагностировать обмотку на предмет дефектов.

На мультиметре следует активировать функцию замера сопротивления. Измерение проводится между контактными кольцами и статором. В нормальном режиме значение будет от 5 до 10 Ом.

Мультиметр – что это

Мультиметр представляет собой измерительное устройство, применяемое для измерения сопротивления, тока или напряжения. Также с помощью такого прибора можно проверять проводку на предмет обрыва. Каждое из этих измерений предусматривает использование отдельных измерительных инструментов, например, вольтметра, амперметра или омметра. Поэтому мультиметр считается универсальным инструментом (мультиметр = вольтметр + амперметр + омметр). На практике применяются аналоговые и цифровые мультиметры.

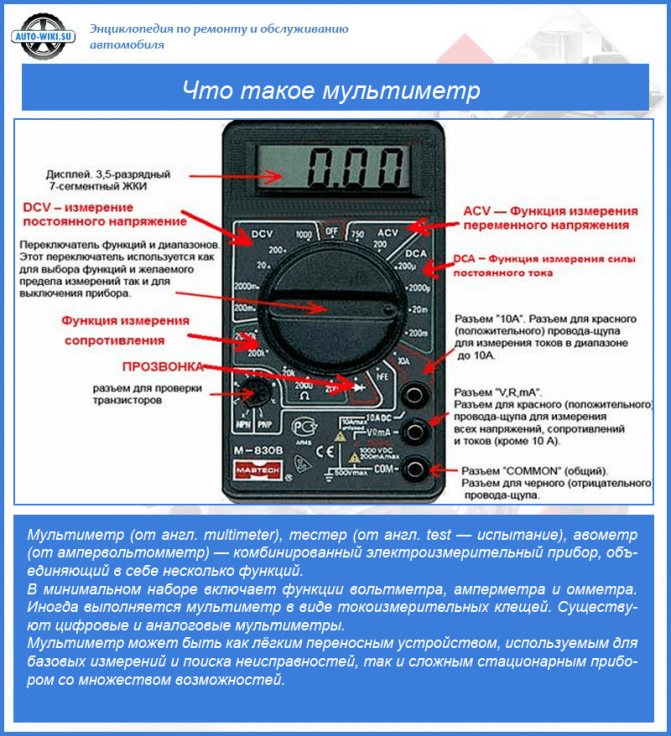

Что такое мультиметр

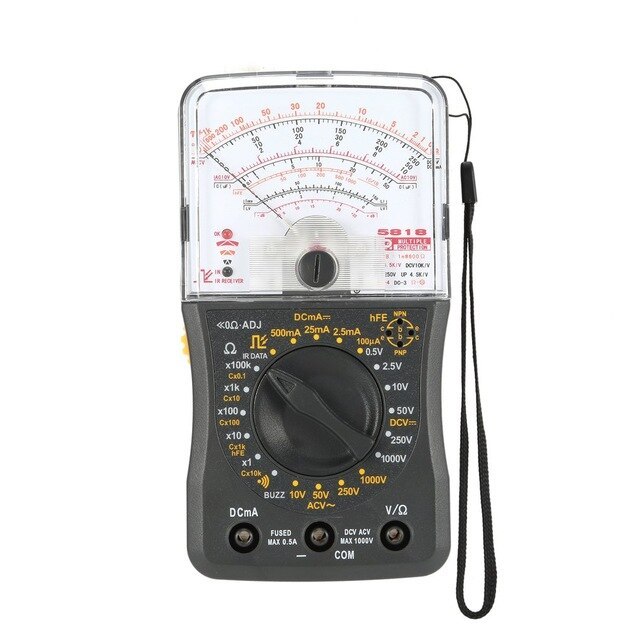

Аналоговый

Такой мультиметр оборудован специальной стрелкой, как на часах, по движению которой и считываются измерения. Также аналоговый мультиметр оснащен измерительной шкалой со значениями сопротивления, тока и напряжения. Прибор недорогой, поэтому он пользуется большой популярностью. К недостаткам аналогового мультиметра стоит отнести погрешность в измерениях (в основном это касается изделий, изготовленных в Китае).

Аналоговый мультиметр

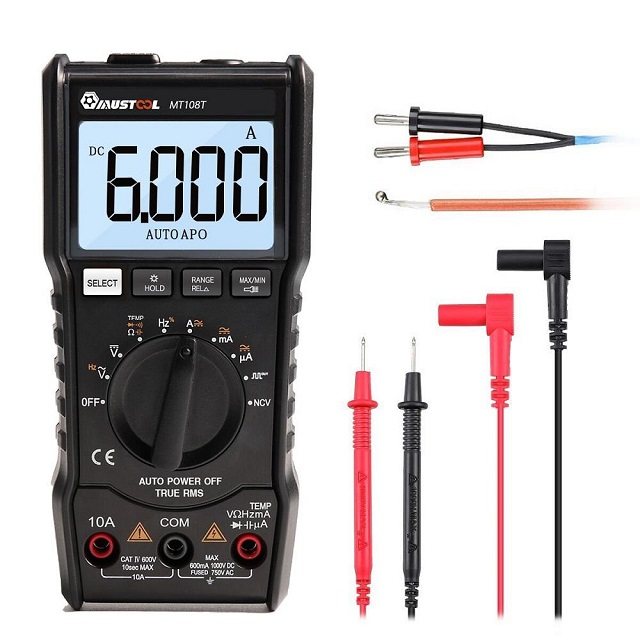

Цифровой

В отличие от аналогового, цифровой мультиметр оснащен жидкокристаллическим или светодиодным экраном, на котором отображаются данные. Данные приборы более простые в использовании, а также имеют высокую точность, чего нельзя сказать о более дешевых аналогах.

Цифровой мультиметр

Обратите внимание! Некоторые виды цифровых мультиметров могут работать в соединении с компьютером, передавая на него данные, полученные в результате измерений.

Видео — Как пользоваться мультиметром

Диагностика снятого генератора

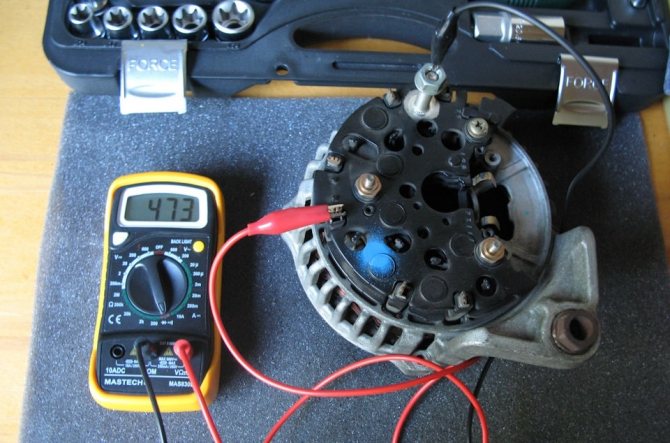

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Не нашли интересующую Вас информацию? на нашем форуме.

Устройство способ крепления электрогенераторов АвтоВАЗ

Иногда для проверки работоспособности таких устройств приходится выполнять их полный демонтаж. Прежде чем проверить мультиметром генератор, снятый с машины ВАЗ 2110 и других авто приведенного производителя следует разобраться с устройством генерирующего узла.

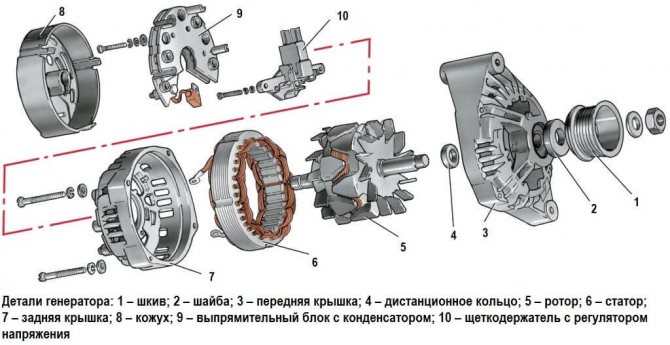

Конструкция может несколько отличаться зависимо от модификации прибора. Но к основным составляющим электрогенераторов относят статор, ротор, алюминиевые крышки, шкив, щетки, подшипники.

Особенности конструкции ротора

Деталь выполняется в виде вала с рифленой поверхностью, напрессованными стальными втулками, клювообразными полюсами. Вместе эти элементы образуют электромагнитный сердечник.

Между полюсами на втулке расположена возбуждающая обмотка, защищенная пластиковым корпусом. На передней части вала крепятся охлаждающая крыльчатка, генераторный шкив. Устанавливается ротор на подшипники. Задний шарикоподшипник напрессовывается на вал. Передний фиксируется специальными шайбами на крышке.

Строение генераторного статора

Это устройство выполняется из тонких пластин (толщиной до 1 мм), изготавливаемых из электротехнических сталей. Внутренняя поверхность статора имеет пазы для укладки трехфазной обмотки. Каждая обмотка включает 6 катушек.

Крепление электрогенератора ВАЗ

При техобслуживании таких устройств часто требуется снимать их. Генерирующие узлы фиксируются посредством специальных кронштейнов, закрепленных болтами. Данное крепление удобнее откручивать, находясь под машиной.

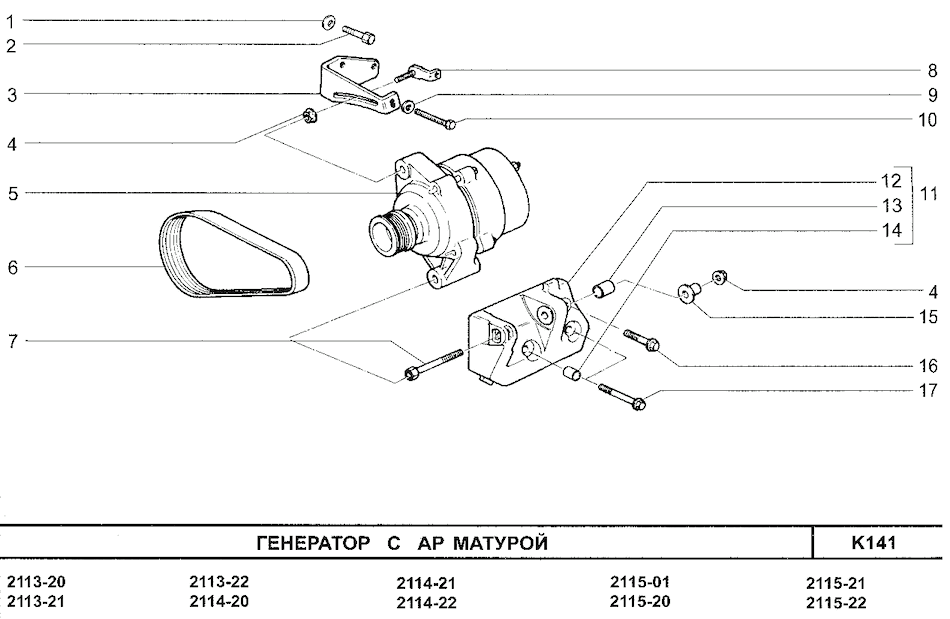

Чертеж генератора ВАЗ 2108-2115

Также электрогенераторы крепятся к пластине натяжителя приводного ремня. Фиксация осуществляется при помощи гайки. Различные автомобили АвтоВАЗ оснащаются разными типами приводных ремней. К примеру, модель 2108 (и ее модификации) имеет клиновые ремешки, а ВАЗ 2111 – поликлиновые.

Такая разница обусловлена различной комплектацией ДВС машин VAZ. Более новые модели (например, 2114б 2115) оснащены мощными системами кондиционирования, ЭУР. Потому в них требуется лучшее сцепление ремня со шкивами, а также значение отдаваемого тока 80 А и более.
