Как прозвонить микросхему мультиметром не выпаивая

Проверка проволочных и непроволочных резисторов. Для проверки проволочного и непроволочного резисторов постоянного и переменного сопротивления необходимо проделать следующее:

• произвести внешний осмотр;
• проверить работу движущего механизма переменного резистора и состояние его частей;
• по маркировке и размерам определить номинальную величину сопротивления, допустимую мощность рассеяния и класс точности омметром измерить действительную величину сопротивления и определить отклонение от номинала;
• у переменных резисторов измерить еще и плавность изменения сопротивления при движении ползунка.

Резистор исправен, если нет механических повреждений, величина его сопротивления находится в допустимых пределах данного классаточности, а контакт ползунка с токопроводящим слоем постоянен и надежен.

Проверка конденсаторов всех типов

К электрическим неисправностям относятся: пробой конденсаторов; короткое замыкание пластин изменение номинальной емкости сверх допуска из-за старения диэлектрика, попадания на него влаги, перегрева, деформации; повышение тока утечки из-за ухудшения изоляции.

Полная или частичная потеря емкости электролитических конденсаторов происходит в результате высыхания электролита.

Простейший способ проверки исправности конденсатора — внешний осмотр, при котором обнаруживаются механические повреждения.

Если при внешнем осмотре дефекты не обнаружены, проводят электрическую проверку. Она включает: проверку на короткое замыкание, на пробой, на целость выводов, проверку тока утечки (сопротивление изоляции), измерение емкости.

Емкость конденсаторов измеряют прибором Е12-1А. При отсутствии прибора емкость можно проверить другими способами, зависящими от емкости конденсаторов.

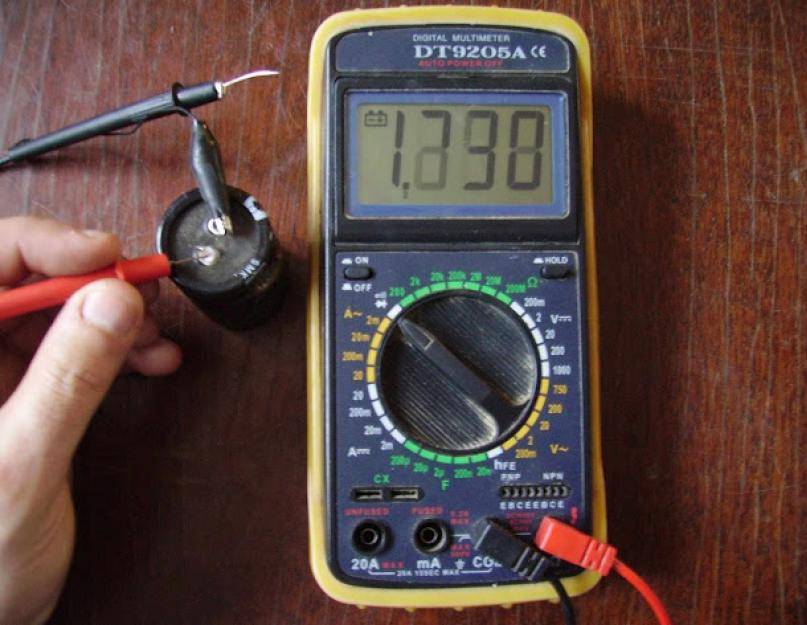

Конденсаторы большой емкости (1 мкФ и выше) проверяют пробником (омметром), подключая его к выводам конденсатора. Если конденсатор исправен, то стрелка прибора медленно возвращается в исходное положение. Если же утечка велика, то стрелка прибора не вернется в исходное положение.

Конденсаторы средней емкости (от 500 пФ до 1 мкФ) проверяют с помощью последовательно подключенных к выводам конденсатора телефонов и источника тока. При исправном конденсаторе в момент замыкания цепи в телефонах прослушивается щелчок.

Конденсаторы малой емкости (до 500 пФ) проверяют в цепи тока высокой частоты. Конденсатор включают между антенной и приемником. Если громкость приема не уменьшится, значит, обрывов выводов нет.

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h21э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Проверка катушек индуктивности

Проверка исправности катушек индуктивности начинается с внешнего осмотра, в ходе которого убеждаются в исправности каркаса, экрана, выводов; в правильности и надежности соединений всех деталей катушки между собой; в отсутствии видимых обрывов проводов, замыканий, повреждения изоляции и покрытий. Особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки.

Электрическая проверка катушек индуктивности включает проверку на обрыв, обнаружение короткозамкнутых витков и определение состояния изоляции обмотки.

Проверка на обрыв выполняется пробником. Увеличение сопротивления означает обрыв или плохой контакт одной или нескольких жил литцендрата. Уменьшение сопротивления означает наличие межвиткового замыкания. При коротком замыкании выводов сопротивление равно нулю.

Для более точного представления о неисправности катушки необходимо измерить индуктивность. В заключение рекомендуется проверить работоспособность катушки в таком же заведомо исправном аппарате, для которого она предназначена.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.

Проверка трансформаторов и дросселей низкой частоты

По конструкции и технологии изготовления силовые трансформаторы, трансформаторы и дроссели НЧ имеют много общего. Те и другие состоят из обмоток, выполненных изолированным проводом, и сердечника.

Неисправности трансформаторов и дросселей НЧ делятся на механические и электрические. К механическим неисправностям относятся: поломка экрана, сердечника, выводов, каркаса и крепежной арматуры, к электрическим — обрывы обмоток; замыкания между витками обмоток; короткое замыкание обмотки на корпус, сердечник, экран или арматуру; пробой между обмотками, на корпус или между витками одной обмотки; уменьшение сопротивления изоляции; местные перегревы.

Проверку исправности трансформаторов и дросселей НЧ начинают с внешнего осмотра. В ходе его выявляют и устраняют все видимые механические дефекты.

Проверка на короткое замыкание между обмотками, между обмотками и корпусом производится омметром.

Рис. 1. Схема проверки силовых трансформаторов и трансформаторов НЧ: а — проверка на замыкание между обмоткой и сердечником; 6-проверка на замыкание между обмотками; в — проверка коэффициента трансформации на холостом ходу.

Прибор включают между выводами разных обмоток, а также между одним из выводов и корпусом. Так же проверяется и сопротивление изоляции, которое должно быть не менее 100 МОм для герметизированных трансформаторов и не менее десятков МОм для негерметизированных. Самая сложная проверка на межвитковые замыкания.

Известно несколько способов проверки трансформаторов (рис. 1).

1. Измерение омического сопротивления обмотки и сравнение результатов с паспортными данными. (Способ простой, но не точный, особенно при малой величине омического сопротивления обмоток и малом числе короткозамкнутых витков.)
2. Проверка катушки с помощью специального прибора — анализатора короткозамкнутых витков.
3. Проверка коэффициентов трансформации на холостом ходу. Коэффициент трансформации определяется как отношение напряжений, показываемых вольтметрами 2 и 1. При наличии межвитковых замыканий коэффициент трансформации будет меньше нормы.
4. Измерение индуктивности обмотки.
5. Измерение потребляемой мощности на холостом ходу. У силовых трансформаторов одним из признаков короткозамкнутых витков является чрезмерный нагрев обмотки.

Как найти обрыв и короткое замыкание в проводке автомобиля

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» — кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
2. проверить исправность предохранителя;
3. проверить исправность реле;
4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Простейшая проверка исправности полупроводниковых диодов

Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого Rпр и обратного Rобр сопротивлений.

Чем больше отношение Rобр/Rпр, тем выше качество диода. Для измерения диод подключается к тестеру (омметру) или к ампервольтомметру, как показано на рис. 2. При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного полупроводникового прибора.

Рис. 2. Схема проверки исправности полупроводниковых диодов.

Рис. 3. Схема проверки исправности ВЧ-диодов.

Исправность высокочастотных диодов можно проверить подключением их в схему работающего простейшего детекторного радиоприемника, как показано на рис. 3. Нормальная работа радиоприемника говорит об исправности диода, а отсутствие приема — о его пробое.

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

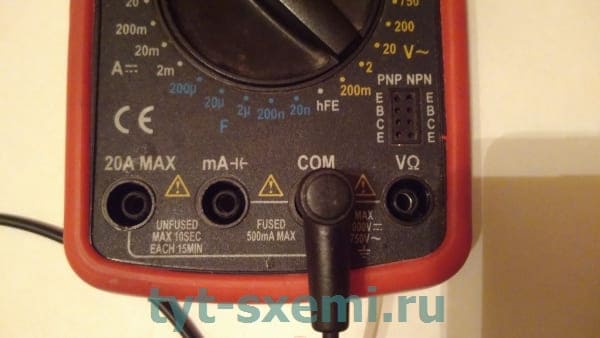

Разъемы для щупов

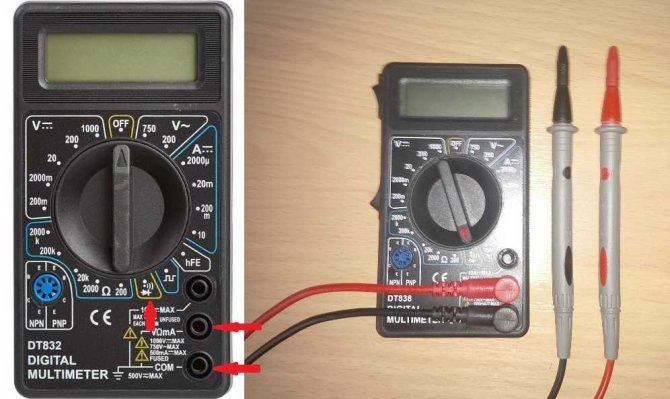

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

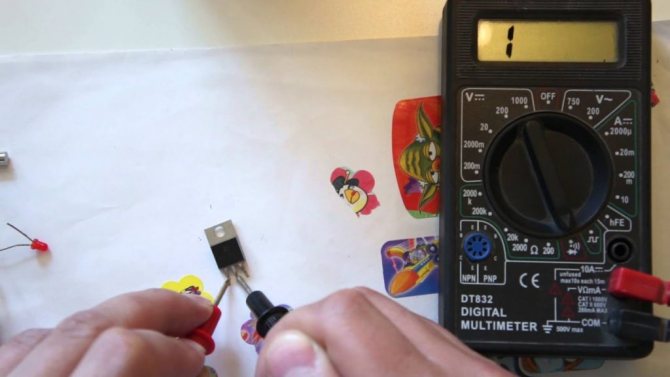

Простая проверка транзисторов

При ремонте бытовой радиоаппаратуры возникает необходимость проверить исправность полупроводниковых триодов (транзисторов) без выпайки их из схемы. Один из способов такой проверки — измерение омметром сопротивления между выводами эмиттера и коллектора при соединении базы с коллектором (рис. 4, а) и при соединении базы с эмиттером (рис. 4,6).

При этом источник коллекторного питания отключается от схемы. При исправном транзисторе в первом случае омметр покажет малое сопротивление, во втором — порядка нескольких сотен тысяч или десятков тысяч ом.

Проверка транзисторов, не включенных в схему, на отсутствие коротких замыканий производится измерением сопротивления между их электродами. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения омметра.

Рис. 4. Схема проверки исправности транзисторов.

Рис. 5. Проверка транзистора с помощью омметра.

Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно так же, как проверяют диод.

Для проверки исправности транзисторов омметр подключают к соответствующим выводам транзистора (на рис. 5 показано, как измеряют прямое и обратное сопротивления каждого из переходов транзистора). У исправного транзистора прямые сопротивления переходов составляют 30-50 Ом, а обратные — 0,5-2 МОм.

При значительных отклонениях от этих величин транзистор можно считать неисправным. При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В. Для более тщательной проверки транзисторов используются специальные приборы.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Проверка гальванических батарей и сухих элементов

Проверку гальванических батарей и сухих элементов осуществляют с помощью вольтметра при подключенной нагрузке (рис. 7). Нагрузкой может быть или лампа накаливания с соответствующим номинальным током, или резистор її, сопротивление которого рассчитывается по закону Ома.

Рис. 7. Проверка гальванических батарей и сухих элементов с помощью вольтметра при подключенной нагрузке.

Для сухих элементов (1,5 В) напряжение, измеренное под нагрузкой, не должно быть меньше 1,36 В, а для гальванических батарей — 4,5 В — 3,8…4 В.

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
3. У современных моделей прозвонить клеммники-зажимы.
4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

• Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
• При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
• Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
• Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
• По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Как работает автомобильная электролиния

Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.

Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.

Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.

Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:

• при неработающем осветительном приборе – осмотреть саму лампу на предмет ее перегорания;
• затем проверить состояние предохранителя;
• проверить наличие неисправностей в реле;
• осмотреть контакты в разъемах цепи.
