Как проверить резистор мультиметром на исправность?

Рубрика: Статьи обо всем, Статьи про радиодетали, Электрические измерения Опубликовано 01.03.2020 · Комментарии: · На чтение: 3 мин · Просмотры: Post Views: 1 229

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

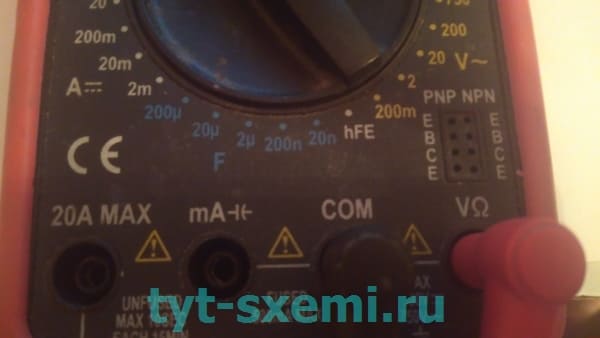

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если сопротивление очень высоко, аккумулятора и измеряемых цепей мультиметра не хватит для таких высоких значений. И прибор покажет обрыв.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы

Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Короткое замыкание.
3. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром

Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Цветовое обозначение

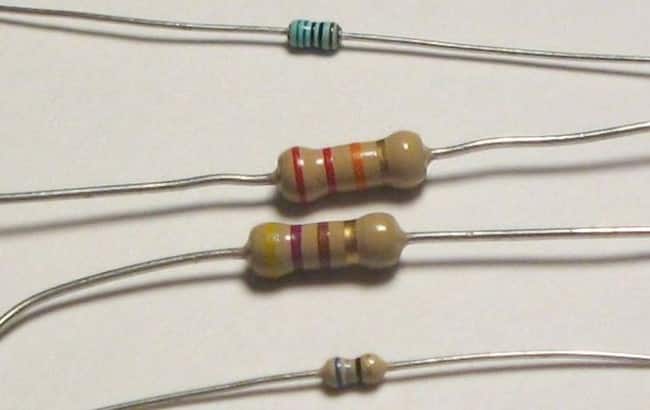

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Прозвонка цепей

Для тестирования работоспособности электроприбора необходимо испытать все его соединения методом проверки сопротивления. Кабельные линии на целостность также контролируются этим способом. Например, прямые соединения между разъемами или длинные линии интерфейсов. Эти соединения тоже можно проверить мультиметром в режиме омметра. Для этого нужно:

1. Установить ручкой на передней панели измерителя режим проверки сопротивления и минимальный предел измерений (2—20 Ом);
2. Определить контакты цепи или кабеля, между которыми существует прямое соединение. Это можно увидеть на принципиальной схеме;
3. Приложить щупы измерительного прибора к выбранным контактам. Если на экране отображается показание порядка единиц Ом (до сотен Ом для кабеля), то цепь работоспособна.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Определение при помощи мультиметра

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Обратите внимание на фото сверху, компонент, о, явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Основы измерения сопротивления

Есть несколько простых шагов, необходимых для измерения сопротивления с помощью аналогового мультиметра:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто у мультиметра будет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Обнулить счетчик: счетчик должен быть обнулен, чтобы получилось всё правильно замерить. Это делается путем плотного размещения двух датчиков вместе, чтобы дать короткое замыкание, и затем настройкой контроля нуля, чтобы дать показания нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменяется.
4. Выполните измерение: с помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить. Диапазон может быть скорректирован при необходимости устранить неисправность.
5. Выключите мультиметр для проверки исправности. После измерения сопротивления целесообразно повернуть функциональный переключатель на диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции, но проверять все равно нужно.

Проверка переменного резистора

Первое, на что следует обратить внимание – это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует большему току, и стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата

Если все выполнить правильно, резистор будет легко прозваниваться.

Как прозвонить резистор, чтобы понять, что он исправный или неисправный.

Основная идея заключается в том, что мультиметр подает напряжение на два датчика, и это приведет к течению тока в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования.

Аналоговые мультиметры хороши при измерении сопротивления, хотя следует отметить несколько моментов, касающихся того, как это делается.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К».



3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Читать также: Проверка автомобильного газового баллона

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В современных цифровых мультиметрах используется батарейка на 9 вольт.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Цифровой мультиметр

Главной особенностью цифрового мультиметра является наличие экрана, на нём наглядно отображается измеряемая величина. В основе принципа действия устройства лежит сравнение измеряемого сигнала с опорным, для этого используется аналого-цифровой преобразователь.

Для проведения измерения тестер подключается набором проводов к измеряемому элементу. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом контактный щуп. Порядок измерения сопротивления резистора электронным мультиметром можно представить в виде следующих действий:

1. Нажтием на кнопку ON/OFF включается устройство.
2. Подключаются щупы к двум концам резистора, обратные концы проводов к разъёмам Ω и СОМ.
3. Переключателем устанавливается примерное сопротивление.
4. В случае когда на индикаторе высвечивается единица, переключатель следует переставить на одну позицию вверх, т. е. увеличить предел измерения.
5. Если при снятии показаний на экране отображаются цифры, отличные от единицы, это и будет значение сопротивления.

Таким же образом можно измерить и сопротивление p-n перехода полупроводника. Цифровым прибором удобно измерить постоянное сопротивление, но он бесполезен, когда понадобится узнать его переменную величину. Для таких измерений предпочтительно использовать стрелочный прибор.

Стрелочный прибор

Самые первые измерительные приборы снабжались стрелочным устройством. Это устройство представляло собой электромеханическую головку. Конструктивно она выполнена в виде рамки, находящейся в магнитном поле. На эту головку через различные сопротивления подаётся электрический сигнал. В зависимости от силы тока стрелка в рамке отклоняется, устанавливаясь в определённое положение. Диапазон отклонения стрелки проградуирован, согласно этим значениям и вычисляется требуемая величина.

Технические возможности аналогового тестера во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Главным его достоинством является инерционность и невосприимчивость к помехам во время измерения постоянного напряжения и величины сопротивления.

Стрелочные приборы идеально подходят для отображения динамики сигнала. Тестер мгновенно показывает его изменение. Вместе с тем такой прибор обладает большой погрешностью при измерениях в высокоомных цепях, и имеется некоторая сложность в интерпретации результатов измерения.

Включение прибора осуществляется согласно инструкции, указанной на обратной стороне крышки элементов питания. Кнопкой переключения выбирается режим работы для постоянной, переменной величины или сопротивления (соответственно «—», «~», «Ω»). Для пары измерения используется двойное нажатие. Галетный переключатель диапазонов вычисления устанавливается на фиксированное значение, соответствующее предполагаемому показателю измерения.

Перед измерением величины сопротивления тестер настраивается путём вращения ручки нуля до тех пор, пока стрелка не установится на значение «∞». При выборе диапазона измерения «Ω» значения сопротивления маркируются не максимальными числами в этом диапазоне, а имеют такой вид: х1, х10, х100. Это означает, что полученное значение будет измеряться в Ом, кОм, и МОм. Измерение активного сопротивления производится от установленного в устройстве источника постоянного тока (батарейки).

Включив и подготовив тестер, нужно приложить щупы к исследуемому объекту. Согласно показаниям стрелки на измерительной шкале появится результат, который затем умножается на множитель диапазона.

Использование мегомметра

Мегомметр является специализированным устройством для измерения. Перед началом измерений необходимо строго придерживаться требований ПУЭ (правила устройства электроустановок). К основным правилам относят:

1. Измерения проводятся на пределе тестера, превышающего возможное наибольшее значение сопротивления. Если такое значение неизвестно, то начинают с максимально возможного предела, который для улучшения точности результата уменьшают до минимально возможного.
2. Перед тем как проверить сопротивление тестером, потребуется убедиться в обесточивании проверяемого объекта.
3. Все элементы с пониженной изоляцией, конденсаторы, полупроводники закорачиваются перед началом тестирования.
4. На время проведения замеров испытуемый объект заземляется.
5. После окончания измерений, особенно для устройств с большой ёмкостью (например, провода большой протяжённости), перед отсоединением щупов устройства необходимо снять остаточный заряд путём замыкания на заземление.
6. Снятие показаний сопротивления изоляции силовых и осветительных проводок происходит при выключенных выключателях, снятых предохранителях, извлечённых лампах.
7. Строго запрещается измерять изоляцию вблизи линий, находящихся под высоким напряжением и во время грозы.

Мегомметр является сложным устройством, состоящим из генератора тока и измерительной головки. Также в состав входят: токоограничивающие резисторы, клеммные колодки, корпус из диэлектрика и переключатель режимов.

Прибор имеет три клеммы для внешнего подключения проводов. К одной подключается земля, к другой линия, а к третьей экран. Куда подключается какой провод — указано в инструкции к прибору.

Клеммы земли и линии задействуются при любых операциях по снятию показаний изоляции относительно контура земли, а экранный контакт нужен для уменьшения влияния токов утечки. Такие токи появляются при замерах между двумя жилами провода, расположенными параллельно друг другу. Экранный контакт подключается специальным проводом, идущим в комплекте к устройству.

После подключения всех щупов на приборах старого образца понадобится покрутить ручку, что обеспечит работу внутреннего генератора и подачу напряжения на тестируемый объект. В современных устройствах вместо ручки используется кнопка, а питание берётся от устанавливаемых аккумуляторов или гальванических батарей. Величина напряжения генератора может лежать в диапазоне от 100 вольт до 2,5 кВ. Как только напряжение подано, для стрелочного прибора снимаются показания стрелки на шкале, соответствующей выбранному диапазону, а для цифрового типа прибора снимаются показания в виде цифр на индикаторе.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.
