Насадки на перфоратор, такие как буры, зубила, коронки, пики, лопатки предназначены для выполнения самых разных работ: штробления, сверления, долбления. Благодаря их использованию значительно расширились функциональные возможности устройства. Из-за наличия ударной функции и высокопрочных, износоустойчивых сменных частей, с помощью инструмента можно работать с твердыми материалами. Каждая разновидность насадок для перфоратора характеризуется своими конструкционными особенностями и типоразмерами. Кроме основных видов, предлагаемых торговыми сетями, существует еще целый ряд модификаций, созданных мастерами в домашних условиях.
Выбор оборудования для штробления стен
Сам перфоратор считается достаточно мощным электроинструментом, так как может использоваться в качестве трех инструментов, а именно дрели, шуруповерта и отбойного молотка. Применение перфоратора значительно облегчает и ускоряет проведение как монтажных, так и демонтажных работ. Его применение считается самым чистым и быстрым процессом по сравнению с применением болгарки или штробореза.
К тому же, при покупке него перфоратора нужно остановить свой выбор на трехрежимном перфораторе, который кроме режима дрели и ударного сверления имеет режим отбойного молотка. При применении различных насадок процесс не окажется столь сложным. главным недостатком является повышенное пылеобразование, но при применении болгарки пыли значительно больше.
Что бы правильно определиться, какой перфоратор выбрать и какая именно насадка нужна для этих работ, нужно знать, из какого материала изготовлены стены, какие именно работы будут проводиться. От этого зависит и вид насадок, которые нужно приобрести и мощность перфоратора. Для устройства должна быть мощность не менее 800 ватт. Если есть возможность, лучше инструмент взять в аренду.
Перфоратор с насадкой для штробления пика Перфоратор с насадкой для штробления коронка
Конечно, нужно выбрать марку перфоратора. Если посмотреть отзывы, больше всего рекомендуют мастера BOSH, Зубр, SDS Max. Макита, хоть и японская техника, но сила удара у этого инструмента средняя, хотя и о нем отзывы неплохие. Но если бетон качественный, тогда совсем не пойдет работа.
Для проделывания отверстий коронкой нужен более мощный инструмент. Можно использовать и такой инструмент, но с переходами с меньшего диаметра на больший с небольшими разрывами в диаметре. Тогда мощный инструмент не потребуется и экономится деньги. Но все таки лучше выбрать с силой удара 3-5 ДЖ. Обязательно нужно учитывать число оборотов на холостом ходу.

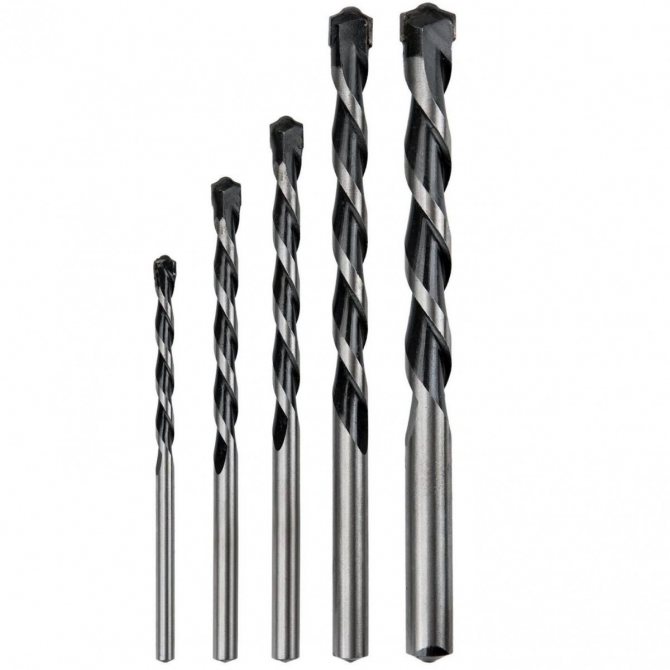

Какие бывают буры и сверла?
Если домашнему умельцу часто требуется применять сверлильный инструмент, то имеет смысл посмотреть в магазине наборы сверл для перфоратора. С такой покупкой мастер будет готов работать с любой поверхностью.
В наборе найдутся насадки с различными типами хвостовика и всеми формами рабочей части. Оснастку можно разбить на две большие категории: проходные и проломные.
Первые выбирают материал основания, постепенно углубляясь внутрь. Второй тип разрушает (скалывает, отбивает) внушительную часть от рабочей поверхности. В каждой группе существует дополнительная разбивка на виды.
Основные правила проведения работ
Самое главное, при начале работ нужно знать основные правила по штроблению стен.
Если это многоквартирный дом, такие работы по про резанию канавок в несущих стен запрещено. Особенно это касается панельных домов. В процессе оголяется арматура, она покрывается коррозией, что ослабляет конструкцию всего дома. В кирпичном доме при этих работах следует использовать обыкновенный металлоискатель. Также запрещено заниматься штроблением потолков в многоквартирных домах.
Лучше всего иметь план квартиры с указанием несущих стен или проконсультироваться со специалистом БТИ. Есть документ, с которым неплохо бы ознакомиться перед началом работ. Это СНиП 3.05.06-85.в нем указаны правила распределения проводов в стенах. Лучше не полениться, а прочитать его, что бы не получилось никаких казусов во время штробления. Нужно также помнить, что глубина и ширина бороздки после проведения работ не должны превышать 2,5 мм, а длина 3 м. От дверных проемов расстояние должно быть не менее 100 мм, а от газовых труб 400 мм.
Схема штробления
Также нужно знать расположение старой электропроводки, что бы можно было обойти её и прокладывать канавки, не задевая её. Возможно, есть смысл обесточить старую проводку. Обязательно нужно иметь при себе индикаторы напряжения. После пробивания канавок начинают укладывать провода. Их можно укладывать двумя способами- или укладыванием в трубу или при помощи фиксации их в канале при помощи гипса. Отверстия под розетку делают блочными, то есть в один узел укладывают всё: и розетки, и разъёмы для телефона, интернета и пр.
Виды насадок для штробления
Ну, с основными правилами ознакомились, чертеж и план составлены. Желательно сфотографировать разметку, что бы потом не искать проводку. Теперь определяемся с насадками. В основном это бур и лопатка для прокладки кабеля и коронка для проемов под розетку. Следует учесть, что при этом виде работ будет много пыли, поэтому дверные проёмы нужно плотно завешивать влажной тканью. При работах нужно применять специальный строительный пылесос для очистки воздуха и помещения от бетонной пыли. Обыкновенный пылесос быстро выйдет из строя.
Начинать работу нужно с того, что дрелью и коронкой нужного размера сверлим отверстия для розеток и монтажных коробок.
Принцип прокладки канавок
Для начала прокладывания выемки под розетки используют насадку для штробления на перфоратор «штык», затем лопатку, затем коронку. Коронку обычно используют с удлинителем. Это насадка, имеет форму цилиндра с режущими зубцами. Закрепляется в патроне при помощи хвостовика. Можно использовать и такой метод: перфоратором сверлим с нажимом отверстие около 10 мм, затем коронкой расширяем его и углубляем. Коронку нужного размера используем для отверстий под монтажные коробки, где можно спрятать как электрические разъемы, так и для интернета и телефона, и под розетки.
Изготовление блок-каналов
Для чего нужны коронки
Коронка для перфоратора – это незаменимая насадка при проведении электромонтажных работ: сверлении стен под распределительные коробки, встроенные выключатели и розетки. Она представляет собой хвостовик с закрепленным на нем цилиндре, оснащенном победитовыми зубцами или алмазным напылением.
Таблица ниже содержит разновидности коронок по различным критериям.
| Разновидности насадок по разным критериям разделения | |||||||
| материалу кромки | способу работы | типу хвостовой части | методу реза | ||||
| алмазные | победитовые | ударные | безударные | SDS-max | SDS-plus | на «сухую» | с охлаждением водой |
Встречаются модели со стальной режущей кромкой и карбидно-вольфрамовые.
Алмазные коронки позволяют выполнять работы по железобетону и по бетону, но стоят дорого. Они имеют диаметр от 25 до 130 мм и используются, в основном, профессионалами.
Победитовые коронки отличаются меньшей ценой, но армированные стены они не берут. Диаметр у них от 35 до 120 мм.
Ударные насадки предназначены, чтобы использоваться при работе перфоратора в ударно-вращательном режиме. С помощью их бурят твердые материалы, не армированные стены или перекрытия. При безударном способе бурения используются часто алмазные коронки.
Коронные насадки с хвостовиком SDS-plus используют для перфораторов с небольшой мощностью, а SDS-max применяются в инструменте большей мощности и размеров. Эти хвостовые части, в основном, предназначены для коронок из твердых сплавов. Алмазные насадки применяют чаще на сверлильных машинах.
«Сухой» и «мокрый» методы охлаждения рассчитаны на перфораторы разных типов и насадки различных диаметров. Следует соблюдать требования к эксплуатации коронок, изложенные в эксплуатационных инструкциям к ним. Это по максимуму продлит срок использования насадки.
Ряд моделей коронных насадок имеет сверло, расположенное строго по центру, выходящее за рабочую плоскость — такая конструктивная особенность помогает точно проводить сверление по разметке. Центральное сверло выступает в роли направляющей.
Тип хвостовой части должен соответствовать применяемому в работе перфоратору, иначе понадобится использовать специальный переходник. Коронка должна обязательно соответствовать материалу стены, чтобы быстро не выйти из строя. Сверление глубоких отверстий требует применения удлинителей. В быту насадки наиболее часто охлаждаются воздухом.
Техника прокладывания канавок
Затем при помощи бура пробиваем отверстия вдоль наметки, затем лопаткой по предварительной разметке выбираются канавки под проводку. Саму лопатку ставят вдоль канавки. Если поставить её поперёк, края, которые и так получаются рваными, будут ещё хуже, вплоть до вываливания целых кусков. Лопатка это недорогой инструмент, единственно, что её лучше применять после предварительного пропила. При самостоятельном применении её края получаются несколько рваными.
Удаление лишнего бетона стамеской Работа насадки зубило
Разница в работах на стенах из бетона и кирпича в том, что при работе с бетонной стеной нужно прикладывать больше усилия к перфоратору, а при работе с кирпичными стенами нужно предварительно проделать отверстия вручную при помощи керна и молотка. Тогда сверло возьмет сразу правильное направление и не уйдет в сторону.
При работе с кирпичными стенами сильно давить нельзя во избежание поломок, как инструмента, так и сверла. Любое отверстие сначала нужно начинать сверлить с малого диаметра, 4-6 мм, затем 8 мм, только потом при помощи бура делается нужный диаметр. Перемычки между дырками убираются лопаткой с U – образным наконечником в режиме « удара со сверлением». Дырки желательно сверлить как можно ближе друг к другу или использовать насадку для перфоратора для штробления бетона.
Работа перфоратором
При этом перфоратор выставляют в режим удар со сверлением.
Сами насадки в зависимости от вида применяемых работ бывают разной формы.
В случае, если нужно удалить штукатурку или старую плитку на стене, используется пика, которая имеет узкое и тонкое долото на конце. Для прокладывания канавок самой лучшей насадкой считается штрабер. Но наиболее часто все- таки используется бур и лопатка или, как ее ещё называют, зубило, которой выбивают канавку.
Классификация буров
Наиболее распространенной среди всех сменных насадок для перфоратора является бур. Остальные применяются на практике реже. Буры по своей конструкции состоят из следующих частей:
- хвостовой (хвостовика);
- рабочей (с наконечником).
С их помощью при проведении строительных, электромонтажных и прочих видов работ делают отверстия в бетоне, кирпиче, шлакоблоке, камне, дереве, металле и других материалах. Общий вид изделия представлен на фотографии ниже.
Виды хвостовых частей
Хвостовик характеризуется высокой степенью устойчивости к износу и служит для фиксации бура в перфораторном патроне. Его изготавливают из высокопрочных марок стали. Выделяют такие виды хвостовиков:
- Sds plus;
- Sds max;
- Sds quick;
- Sds top.
Изделия с обозначением Sds plus – это наиболее распространенная разновидность хвостовых частей (c d =10 мм и L=40 мм) у буров с диапазоном диаметров 4÷26 мм. У такого хвостовика имеются четыре паза (открытого типа), предназначенных, чтобы осуществлять фиксацию в патроне. Он подходит для перфоратора небольших размеров (бытового назначения либо строительного).
Для наконечников, имеющих d 16÷40 мм (в основном свыше 2,6 см) и общую длину 0,25, 0,45, 0,55, 0,8, 1,2 м, которые используются в тяжелых перфораторах, обладающих сравнительно большой мощностью, либо отбойниках с электродвигателем, используются хвостовые части Sds max. У такого хвостовика диаметр вставляемого в патрон участка равен 18 мм, а L=90 мм.
Хвостовая часть с маркировкой Sds quick предназначен в основном к использованию с перфораторами фирмы Bosch. У нее имеется держатель и шпонки. Это позволяет пользоваться битами от шуруповерта, а также сверлами.
Sds top на практике применяется и встречается намного реже, чем остальные разновидности хвостовиков для буровых насадок с диапазоном диаметров 1,6-2,6 см. Длина его фиксируемой в патроне хвостовой части составляет 70 мм, а d=14 мм.
Типом хвостовика определяются возможные размеры у буров.
Разновидности рабочих частей и наконечников
Рабочую часть производители изготавливают разной формы с применением специальных твердых сплавов. Они определяют безопасность пользования инструментом и влияют на скорость работы.
По своему назначению буры разделяют на следующие разновидности, зависящие от формы их рабочей части:
- шнековые, предназначенные для сверления в различных материалах отверстий разного диаметра и глубины, обеспечивающие эффективное пылеудаление и этим снижающие нагрузку на инструмент;
- имеющие малый угол наклона канавок, которые используются при высверливании отверстий небольшой глубины;
- с большим углом наклона канавок, предназначенные для высокоэффективного бурения на высоких скоростях малого числа глубоких отверстий, но при этом действующая рабочая нагрузка на используемый инструмент возрастает.+
Благодаря наличию канавок обеспечивается центрирование, а также устойчивость буров при сверлении отверстий, уменьшаются вибрации. Это снижает нагрузку на работающий инструмент.
Используя длинный бур, следует учитывать, что работать им сложнее, чем коротким. Нужно постоянно соблюдать технику безопасности.
Наконечник – это режущий элемент бура, который представляет собой напайку, изготавливаемую из твердых сплавов. Его качество определяет в значительной степени срок использования насадки, а также качественность и скорость выполнения работ. Наконечники по форме, которую имеет напайка, делятся на такие разновидности:
- классические (крестовидная напайка);
- центрирующие (со специальной формой напайки).
Встречаются также режущие кромки волновой формы.
Наконечники бывают алмазными и победитовыми. С помощью алмазных наконечников можно работать по армированному бетону и камню. Они обладают очень высокой износостойкостью и прочностью.
Победитовые напайки по прочности делятся на следующие виды:
- мягкие, применяемые при бурении по кирпичу и по бетону низкого качества;
- среднепрочные, подходящие в бытовых условиях;
- высокопрочные, практически аналогичные алмазным.
Буры по бетону или другому материалу по стоимости делятся на дешевые, бытовые и профессиональные. Последние имеют самую большую цену, но ими допускается пользоваться даже для выполнения сверления по железобетону.
Отличие буров от сверл
Сверло и перфораторный бур практически аналогичны друг другу. Но у них имеются следующие отличия.
- Разные хвостовые части: у сверл они гладкие, а у буров – сложной формы.
- Ребра спиралей у сверла предназначены для врезания в обрабатываемый материал, а у бура они обеспечивают отведение пылевых частиц во время работы.
- Разная прочность: у буров она выше.
- Сверла подходят как для дрели, так и для перфоратора (при использовании специальных переходников), а буры – только для последнего инструмента.
Сверла предназначены для работы во вращательном режиме, а буры – в ударно-вращательном, поэтому при сверлении по металлу и по дереву применяют первые.
Выбор насадок
В основном коронка и подобные насадки идут в комплекте с оборудованием. Цена насадок для штробления на перфоратор достаточно высокая, но работать без них также невозможно. Если же купить обыкновенную насадку, например, ту же коронку, она может обойтись и недорого, но и прослужит недолго. Конечно, можно увеличить срок службы насадок, поливать, например их водой для охлаждения, делать частые перерывы, что бы не перегревался.
Но намного эффективней использовать алмазные коронки, но при их выборе нужно учитывать допустимый размер и вид перфоратора.
Коронка с алмазным режущим краем
Так же нужно выбирать и бур для бетона. Тот, который идет в комплекте с оборудованием, в основном не для больших нагрузок. Поэтому нужно выбрать для работы набор, или на выбор инструмент качественный, имеющий сертификат. Не совсем подходящие китайские буры к дорогому перфоратору. При выборе нужно обратить внимание на спираль – она считается лучшей с больше закрученной спиралью. Если выбирать лопатку, нужно смотреть, какой металл используется в нём. Инструмент с закалкой будет крошиться и нуждаться в постоянной заточке.
Насадки на перфоратор для штробления стен
Весь инструмент лучше выбирать оригинальный. Аналоги в таком виде работ не помощники, просто потратите деньги.
