Как определить диаметр трубы – варианты замеров окружности

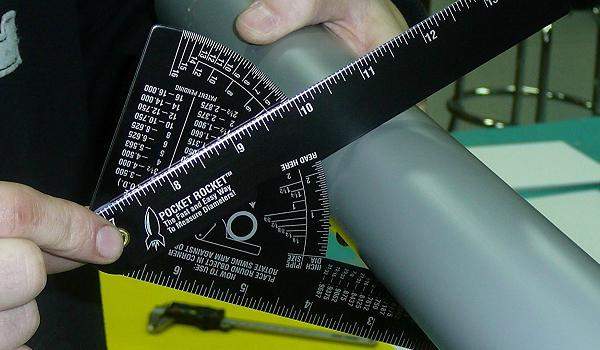

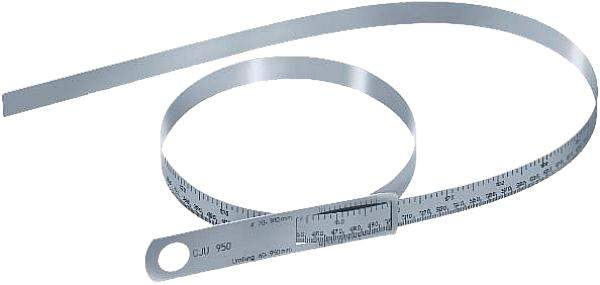

Специальные устройства для измерения диаметра труб

Конечно, можно прибегнуть и к помощи специализированных устройств, которые и были сконструированы для проведения подобного рода замеров. К таковым можно отнести лазерные измерители, линейку-циркометр и т.д. Но они не всегда могут оказаться под рукой. К тому же, стоят некоторые профессиональные инструменты не всегда дешево, так что разовое их приобретение может быть и не оправданным с экономической точки зрения. Да и работа с ними потребует наличия некоторых навыков. Так что имеет смысл обратить внимание на некоторые другие способы измерения диаметра трубы.

Но перед тем, как начать рассмотрение этого вопроса, нужно определиться, с каким именно диаметром приходится иметь дело. Ведь различают наружный диаметр и внутренний. Причем, его далеко не всегда измеряют в сантиметра или в миллиметрах. Есть случаи, когда измерение происходит в дюймах. Для информации: один дюйм равен 2,54 см. Наружный диаметр может понадобиться в том случае, если приходится учитывать его значение, к примеру, во время нанесения резьбы на внешнюю стенку трубы. Этот показатель будет напрямую зависеть от толщины трубы. Кстати, толщину стенки можно рассчитать, если из наружного диаметра вычесть внутренний.

Диаметр — это…

Диаметр – это в первую очередь, хорда. Так называют отрезок (что это?) прямой, который соединяет две определенные точки. В нашем случае эти точки располагаются на максимально отдаленном друг от друга расстоянии на окружности, благодаря чему хорда проходит через ее центр.

В то же время диаметром еще называют и длину это самой хорды. Кстати, аналогичные определения применимы не только к окружностям, но и к другим геометрическим фигурам, таким как шар или сфера.

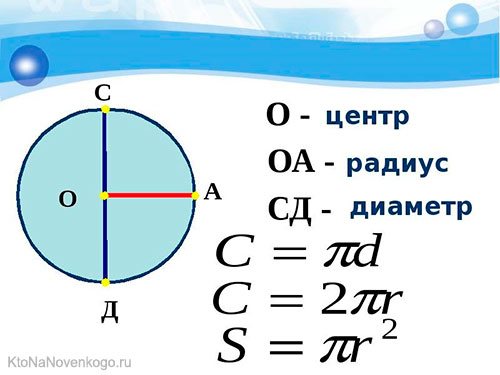

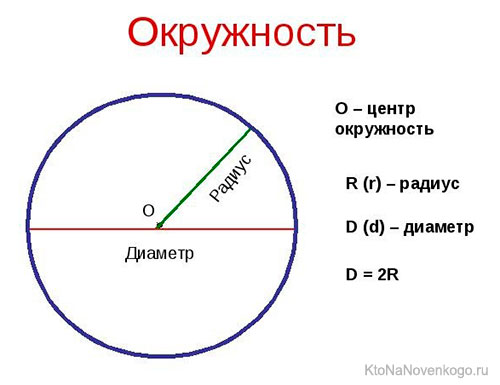

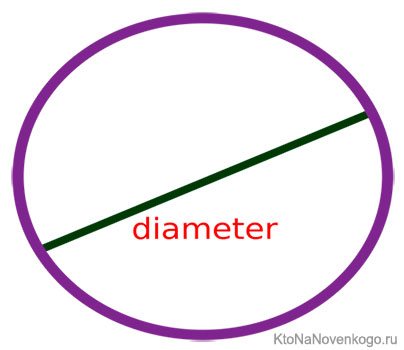

Графически это выглядит вот так:

Само слово «диаметр», как и многие термины в нашем языке, пришло из Древней Греции. Ведь именно в этой стране жили прославленные математики, такие как Евклид, Пифагор, Архимед, Платон. Так вот, греческое слово можно перевести как «поперечник».

Интересно, что во многих современных языках есть также похожие слова. Например, на латыни это «diametrus». А в русском языке мы нередко употребляем слово «диаметральный».

Например, говорим «диаметральные взгляды» или «диаметральные точки зрения», подразумевая совершенно противоположное отношение к чему-либо. Ну, точно как противоположные точки на окружности, разделенные диаметром.

Как можно измерить диаметр подручными приспособлениями

В случае, если под рукой не имеется специализированного инструмента, а диаметр трубы измерить все-таки нужно, можно освежить в памяти школьную формулу для определения длины окружности. Вот она: С = «пи» х d. Где:

• С – это и есть длина окружности;
• «Пи» — число с фиксированным значением, для удобства оно берется равным за 3,14;
• D – диаметр окружности.

Следовательно, для того, чтобы измерить диаметр трубы, понадобится значение C (длина окружности) разделить на 3,14. Но таким образом получится измерить лишь наружный диаметр трубы.

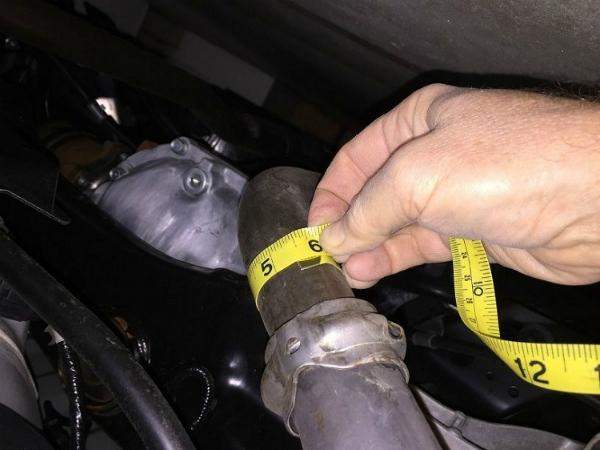

Берется обыкновенная строительная рулетка, либо портновский измерительный сантиметр, затем он обматывается на один оборот вокруг трубы. Нужно внимательно следить за тем, чтобы лента не перекашивалась, а ложилась максимально ровно поперек трубы. Когда замеры будут произведены, останется лишь выполнить описанные выше вычисления. К примеру, если получилось, что длина окружности составляет 12 сантиметров, то, разделив 12 на 3,14, получается результат – 3,8 сантиметра. Кстати, подобным образом можно замерить диаметр не только трубы, но и любого другого круглого объекта. Если даже рулетки нет под рукой, то можно использовать не слишком толстый шнур, либо нить. Достаточно будет лишь обернуть трубу нитью – и затем приложить ее к линейке. В случае, если необходимо получить более точные значения, то число «пи» можно взять не за 3,14, а за 3,1416.

Обратите внимание! Нередко зарубежные комплекты труб применяют маркировку в неметрической системе. То есть в том случае диаметр указывается в дюймах, а не в сантиметрах. Зная, что один дюйм равен 2,54 см, не составит труда перевести дюймы в сантиметры и наоборот.

Например, если было указано, что диаметр трубы составляет 2,4 дюйма, то, умножив это число на 2,54, можно получить результат – 6,096 см. Если же нужно проделать обратный перевод, то значение, выраженное в сантиметрах, делится на 2,4. Вышеуказанный результат в 3,8 см будет в дюймах составлять 1,49.

Радиус и другие величины, связанные с диаметром

Главной величиной, которая неизменно связана с диаметром, является радиус.

Радиус – это расстояние от центра окружности до любой точки на дуге окружности. Соответственно, радиусом также называют и длину этого отрезка.

Радиус обозначается буквой «R» или «r». И он всегда равен половине диаметра. В математике это уравнение записывают как:

D = 2R или R = D/2

Еще одна важная величина – длина окружности. Это расстояние всей дуги окружности. Оно обозначается буквой «С». Чтобы рассчитать ее, нужно пользоваться простой формулой:

С = 2πR или С = πD

Где «π», как многие знают, это математическая константа. И считать ее принято как 3,14, хотя после запятой там бесконечное количество знаков.

И наконец, еще одна величина – площадь окружности (круга). Это размер всего, что находится внутри ее границ. Обозначается она буквой «S». И чтобы ее вычислить, опять же надо воспользоваться определенной формулой:

S=πR²

Соответственно, эти формулы можно и перевернуть. То есть, зная длину или площадь окружности, всегда можно высчитать ее диаметр.

Если необходимо измерить очень малую трубу

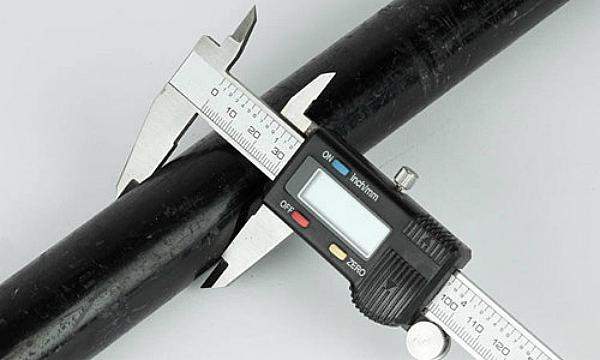

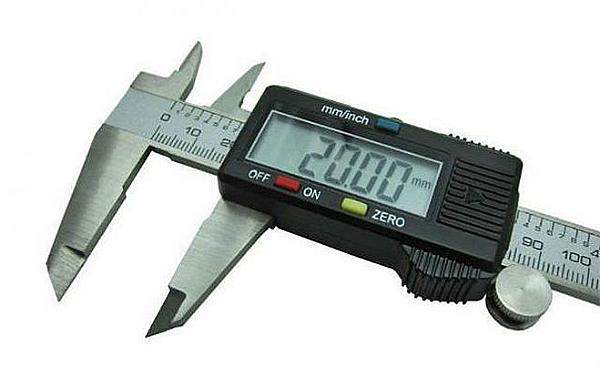

Обычно измерить диаметр небольших предметов рекомендуется при помощи штангенциркуля. Такой способ подходит в случае работы с трубами до 15 см Один конец (ножку) устройства прижимают к одной кромке трубы, а другой – к другому. При этом специальные указатели на штангенциркуле будут показывать наружный диаметр трубы.

Если нужно будет с его помощью измерить внутренний диаметр, то можно кромку трубы, ту, что «отвечает» за ее толщину, зажать между ножек штангенциркуля. Затем из внешнего диаметра вычитается толщина стенки трубы. Это и будет внутренний ее диаметр.

Обозначения и символ диаметра

Диаметр имеет несколько сокращенных обозначений.

Например, если речь идет о математике, то в ней чаще всего употребляется латинская буква «D». Причем допускается как прописное написание этой буквы, так и строчное – «d». Второй вариант даже чаще встречается в задачках.

Например, это может выглядеть так:

d = 12 см или D = 12 см

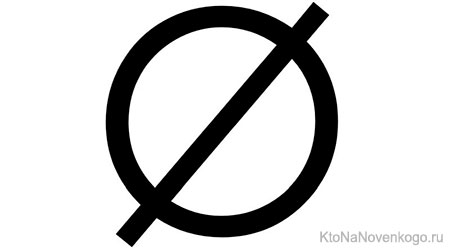

А вот если говорить о бытовом понятии «диаметра», то тут уже чаще используется другой символ. Это – перечеркнутая буква «О».

Именно такой знак вы наверняка увидите, когда речь идет о трубах, о размере сверла и так далее. И записываются они так:

Ø6, Ø8, Ø12, Ø15, Ø20, Ø100

По умолчанию считается, что подобные обозначения всегда считаются в миллиметрах.

Стоит сказать, что символа «Ø» нет на обычной раскладке клавиатуры. И чтобы напечатать его в тексте, нужно или открыть специальный раздел «дополнительные символы» в программе Word, или просто скопировать откуда-нибудь, а потом вставить.

Измерение методом копирования – фотосъемки

Данный метод может пригодиться тогда, когда к трубе нет вообще никакого доступа. Он пригоден как для труб малого диаметра, так и достаточно большого. Нужно будет для масштабирования приложить к трубе линейку, либо любой другой масштабный объект, размеры которого изначально известны. Затем труба с приложенным предметов фотографируется – и полученный снимок позволит провести анализ диаметра трубы, опираясь на сравнение размеров масштабного объекта для сравнения.

В частности, такой прием применяют, если необходимо вычислить размеры труб в вагоне без необходимости его разгружать. Можно будет сделать всего лишь одну фотографию – и отправлять поезд по дороге. В противном же случае пришлось бы перемерять каждую трубу в отдельности.

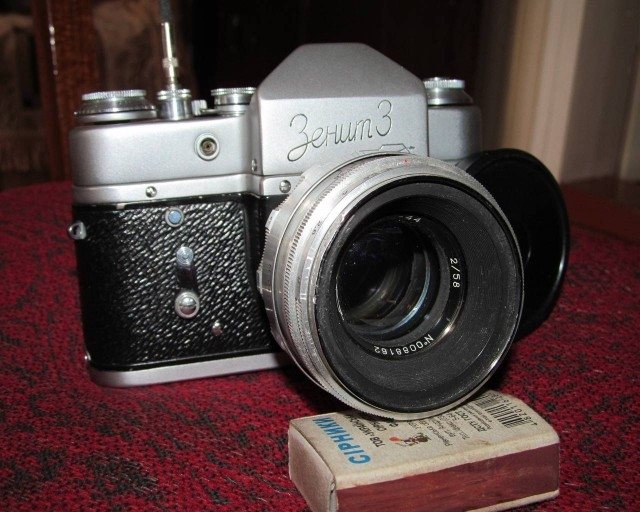

Как вычислить диаметр трубы с помощью фотоаппарата и коробка спичек?

Как узнать внутренний диаметр трубы, если все вышеперечисленные способы не подходят? Например, когда к половине трубы нет прямого доступа или невозможно измерить окружность по каким-либо причинам. В этом случае используют метод копирования, который основан на сопоставлении размеров трубы и контрольного объекта. Параметры последнего должны быть известны (хорошо подойдет обычный спичечный коробок, кредитная карта или другой предмет со стандартными размерами).

Далее с помощью фотоаппарата делаем снимок участка трубопровода с коробком. Переносим фото на компьютер, так как по нему будут проводиться все последующие вычисления. С помощью линейки необходимо измерить спичечный коробок и толщину трубы на фотографии (в миллиметрах). Зная размеры коробка, можно быстро посчитать масштаб фотографии. Затем переводим замеренную на фото ширину изделия в соответствии с масштабом и получаем его внешний диаметр.

Как можно проконтролировать трубу в условиях производства

Если нужно определить наружный диаметр трубы в условиях большого производства, то прибегают к более сложной формуле. А именно: D = С:3,14 — 2∆p — 0,2 мм. Здесь символ «дельта р» отвечает за толщину рулетки. Показатель же в 0,2 миллиметра берется для того, чтобы нивелировать возможные отклонения от точности в силу погрешности измерения. При этом ведь нужно принимать во внимание и отклонения в замерах, которые неизбежны из-за неплотного прилегания измерительной линейки к стенкам трубы. Во время проведения замеров труб, которые имеют большие диаметры, допускается отклонение в вычислениях:

• Для труб с диаметром от 820 до 1 020 мм погрешность может лежать в пределах 0,7 процента. Обычно для того, чтобы измерить такие трубы максимально точно, требуется прибегать к ультразвуку;
• Если толщина стенки измеряется на больших производствах с помощью штангенциркуля, то его делений шкалы должно составлять 0,01 мм. Допускается максимальное отклонение в сторону уменьшения не более 5 процентов;



• Нужно также измерять степень кривизны трубы. При этом она не должна быть больше полутора миллиметров на каждый метр трубы. Общая же кривизна трубы по отношению к своей длине не должна превышать 0,15 процента. Овальность трубного торца определяется через отношение разности наименьшего и наибольшего диаметра к диаметру трубы номинальному. При этом значение данного параметра не может быть выше 1 процента для трубы с толщиной стенки до 2 см и не больше 0,8 процента в случае с трубами с толщиной стенок более 2 см.

Показатель овальности трубы можно измерить, если знать диаметр торца трубы при помощи специальной индикаторной колбы или прибора – нутромера в двух плоскостях, пересекающихся друг с другом под прямым углом.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

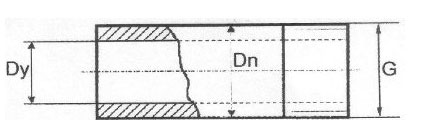

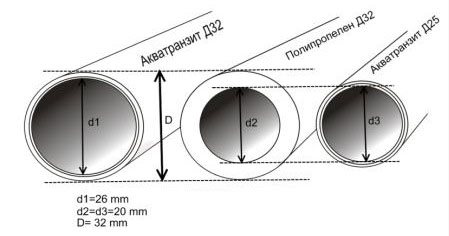

Внутренний и наружный диаметры

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Соответствие условного диаметра с международной маркировкой

Диаметры и другие характеристики трубы из нержавеющей стали

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

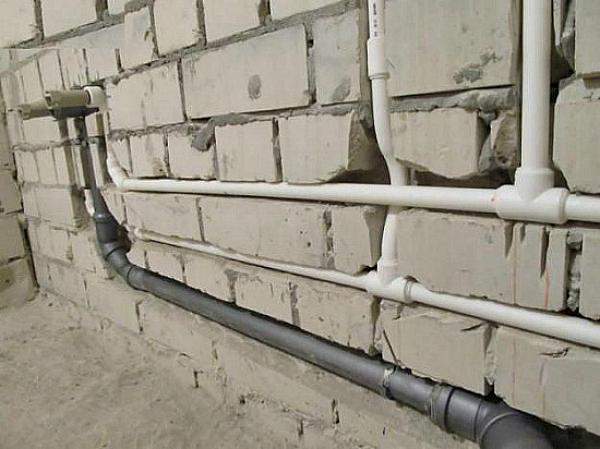

Как быть, если труба недоступна для обычного измерения

Бывают случаи, когда подступиться к торцу трубы просто нет никакой возможности. К примеру, она уже смонтирована в ту или иную трубопроводную систему. Разумеется, разбирать всю систему и даже какой-то один ее участок только для того, чтобы измерить диаметр трубы, будет нерационально. Но в этом случае диаметр также можно измерить при помощи штангенциркуля. Для этого потребуется прижать ножки прибора не к торцевой, а к боковой части трубы, стараясь удерживать измерительный прибор максимально перпендикулярно трубе.

При этом длина ножки штангенциркуля должна быть больше половины диаметра той трубы, которая подвергается измерению.

Менее точный, но очень быстрый метод

Впрочем, если нет необходимости в чрезмерно сложных и точных вычислениях, то определить диаметр можно и просто приложив обычную школьную линейку к поперечнику трубы. Нужно будет только удерживать линейку таким образом, чтобы ее шкала совпадала с воображаемой линией диаметра трубы. Небольшие отклонения в ту или иную сторону при этом вполне допустимы. Ведь в магазинах трубы, как правило, предлагаются уже стандартных размеров. При необходимости, продавец-консультант может скорректировать величину диаметра требуемой трубы.

Как посчитать диаметр трубы самыми простыми способами?

В доме часто приходится выполнять самые разные работы, с которыми положено справляться только настоящим мужчинам. Никто не застрахован от поломок в системе канализации, водоснабжения, отопления. Как известно, основной объем работ в этих направлениях связан с трубами, поэтому практически всегда под рукой должен быть специальный инструмент для замера их диаметра с последующей возможностью проведения качественного ремонта или установки.

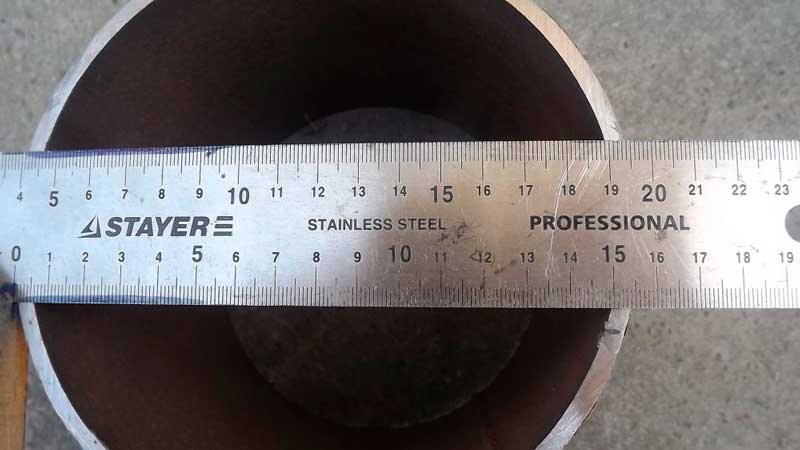

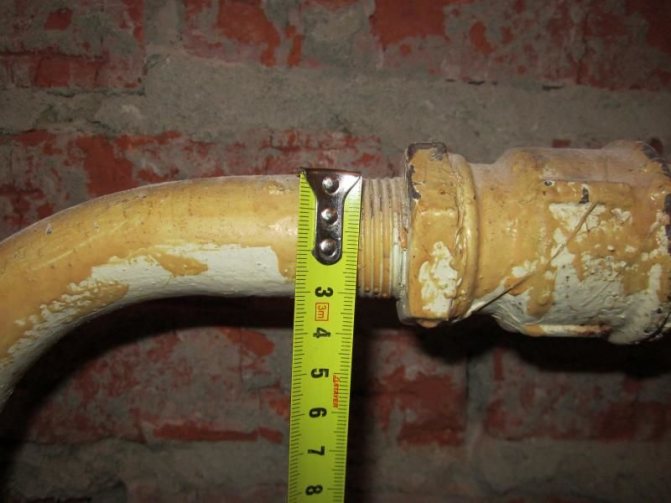

Как узнать диаметр трубы в домашних условиях? В качестве приспособлений для замера можно применить линейку, обычную ленту-сантиметр или штангенциркуль. Производить процедуру можно многими способами, каждый из них отличается своими нюансами и применяется в определенных условиях. Если к трубе есть прямой доступ, то ничего выдумывать не придется. Чтобы замерить ширину, нужно взять линейку и приложить ее к срезу изделия.

Постарайтесь приложить линейку ровно посередине сечения, чтобы значение диаметра получилось максимально точным.

Что могут посоветовать специалисты

Сергей Вороненков, мастер монтажник: Как правило, трубы, выполненные из стали, предназначенные для монтажа водопроводных систем, характеризуются как раз внутренним диаметром. Нередко можно услышать из уст профессионалов о полудюймовых или о дюймовых трубах. При этом имеется в виду, что у них внутренний диаметр равен 12,7 мм или 25,4 мм. А вот наружный диаметр – это удел водопроводчика и сантехника. Просто потому, что большинство водопроводных систем сегодня монтируется при помощи резьбового соединения. В свою очередь, резьба нарезается на внешней стороне трубы.

Виктор Иванович Петров, сантехник: Применение во время измерений металлической измерительной рулетки менее предпочтительно. Металл не может обеспечить плотное прилегание рулетки к трубе, из-за чего погрешность будет слишком большой. Гораздо более точным получится результат, если использовать так называемый гибкий портновский метр.

Виды стальных труб по способу их производства

• Электросварные (прямошовные)

  Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

  Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

  Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

  При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

  В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

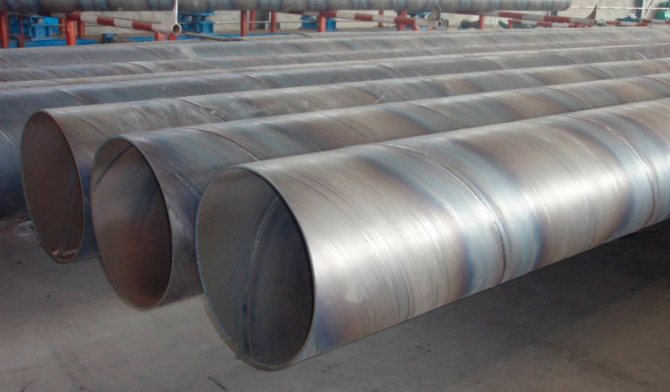

• Спиральношовные

  Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

  Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

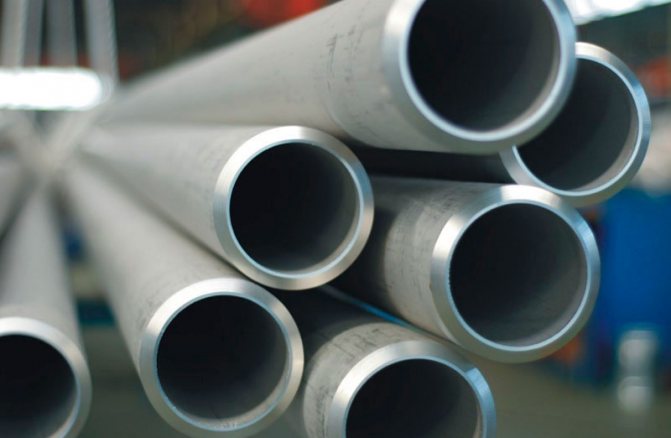

• Бесшовные

  Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

  Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

  Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.

Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).
