Собираем металлический стеллаж своими руками — пошаговое руководство для чайников

Стеллаж является наилучшим решением для гаража, так в него можно сложить весь инвентарь автолюбителя, начиная от инструмента, и заканчивая колесами. Если у вас его нет, не расстраивайтесь.

Мы расскажем, как изготавливается металлический стеллаж своими руками, и вы убедитесь, что это действительно просто.

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.
Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Сварная

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки. Чаще всего полки такого типа используются для хранения габаритных предметов.

Есть один существенный минус — при перепланировке вписать такой стеллаж в новое пространство зачастую не представляется возможным ввиду неразборной конструкции. Так что если вы любите перемены, есть повод задуматься о выборе иного типа.

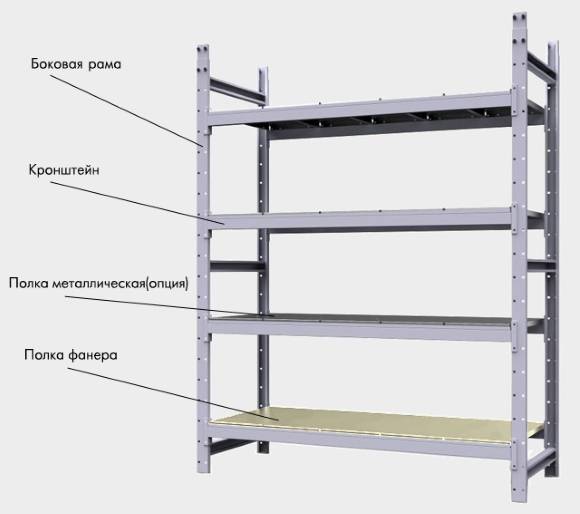

Болтовая

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются. Однако в местах соединения даже при безупречной сборке может присутствовать небольшой люфт. Он либо присутствует сразу, либо появляется со временем под воздействием хранящейся на полках массы.

Справиться с недостатками такой конструкции можно путем ее фиксации на стенах.

Комбинированная

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей. Чаще всего образована путем так называемого наращения — когда инструментов и предметов хранения становится все больше, а другого места для новой полки нет и не предвидится.

Источники

• https://www.yaprofi.net/polki-svoimi-rukami/
• https://stroychik.ru/garazh/polki-i-stellazhi-dlya-garazha
• https://www.asusfone.ru/svoimi-rukami/samodelnyj-stellazh-dlja-hranenija-v-sadovom-sarae-iz-staroj-mebeli
• https://postroika.biz/24568-stellazh-iz-dereva-svoimi-rukami.html
• https://garazhmechty.ru/polki-v-garazhe-svoimi-rukami.html
• https://1dacha-sad.com/delaem-stellazh-dlya-garazha-svoimi-rukami

Технология изготовления

Для удобства поделим процесс изготовления на несколько этапов:

• Составление чертежа;
• Подготовка материалов;
• Сборка каркаса;
• Отделка.

Далее пошагово рассмотрим процесс работы от начала и до конца.

Составление чертежа

Перед тем как собрать металлический стеллаж, необходимо определиться с его конструкцией и основными параметрами. Для этого, прежде всего, продумайте размеры конструкции. Чтобы не ошибиться, пойдите в гараж и измерьте площадку, на которой вы хотите установить мебель.

Кроме того, определитесь с высотой будущего изделия. В гараже, особенно если он небольшой, целесообразно сделать систему хранения под самый потолок. За счет этого вы сможете уменьшить его размеры, т.е. длину и глубину, без ущерба вместительности.

Когда такие параметры как длина, глубина и высота будут известны, определитесь с расстоянием между полочками. Для этого продумайте какие вы собираетесь хранить предметы.

К примеру, отсек для хранения колес по высоте должен быть на несколько сантиметров больше наружного диаметра колеса, т.е. расстояние между полками должно составлять примерно 65-70 см. Остальные отсеки сделайте поменьше, чтобы можно поместилось больше полок.

Что касается конструкции, сделаем наиболее практичный вариант — пристенный каркас. Он имеет два ряда стоек, поэтому не крепится к стене и, при необходимости, может переноситься с места на место.

Все стойки связываются между собой продольными и поперечными перекладинами. Эти же перекладины являются и основой для полок. Соответственно, от их положения зависит расстояние между полками.

Вот, собственно, и вся конструкция. Поэтому, как мы уже сказали стеллажи металлические своими руками изготавливаются достаточно просто.

Совет! Когда со всеми основными параметрами вы определитесь, обязательно «набросайте» на бумаге чертеж, пусть даже от руки, и укажите на нем размеры всех деталей в миллиметрах. Благодаря ему вы не ошибетесь при изготовлении заготовок и сборке каркаса.

Материалы

Раму конструкции выполним из профилированных труб 20х20 мм. Толщина стенки должна быть не менее 2 мм, чтобы конструкция обладала достаточной грузоподъемностью.

Что касается полочек, их можно сделать из любых досок, реек, фанеры, OSB, прутов арматуры или любых других материалов, которые окажутся у вас под рукой.

Обратите внимание! Вместо профилированной трубы можно использовать уголок, цена которого несколько ниже. Однако, изделие из трубы смотрится аккуратней.

Надо сказать, что сборка каркаса может быть выполнена двумя способами:

1. Путем сварки — в этом случае для соединения деталей кроме сварочного аппарата и расходников для него вам ничего не понадобится;
2. Болтовым способом — данный вариант сборки подойдет для тех, у кого нет сварочного аппарата. Принцип его основан на использовании специальных крепежных элементов (скоб) для перфорированных труб, которые стягиваются болтами.

Если вы собираетесь собирать каркас вторым способом, посчитайте на чертеже, сколько и каких соединений имеет конструкция, и закупите соответствующие крепежи.

Помимо всего прочего нам понадобится лакокрасочный материал, чтобы сразу же покрасить каркас и полочки. Если этого не сделать, конструкция в гараже быстро покроется коррозией и начнет гнить.

Сборка каркаса

Итак, с подготовительными этапами мы разобрались, теперь давайте рассмотрим, как изготавливаются своими руками стеллажи металлические.

Последовательной действий такая:

Совет! Перед тем как собрать стеллаж металлический, подготовьте верстак или большой стол, на котором вы сможете фиксировать детали струбцинами. Это значительно упростит рабочий процесс.

Совет! Чтобы не делать закладные, для изготовления перемычек можно использовать уголок.

Можно сказать, что стеллаж металлический своими руками мы уже сделали. Остались мелкие штрихи — покраска и изготовление полок.

Подвесная полка на шпильках для гаража

Подвесная полка на шпильках для гаража

Если есть желание сэкономить полезную площадь помещения, то можно своими руками сделать подвесную полку с креплением к потолку.

Материалы, которые требуются для изготовления конструкции

1. Материал для настила дна полки. Можно использовать фанеру, листы ДВП (толщина материала должна быть более 2 см).
2. Большие анкера (4 шт.).
3. Шестигранные гайки — муфты для стяжки (4 шт.).









4. Обычные гайки (12 шт.).
5. Шпильки (4 шт.).
6. Плоские шайбы большого диаметра (8 шт.).
7. Шайбы Гровера (4 шт.).

Инструменты для работы

1. Дрель со сверлом по дереву. Диаметр сверла должен совпадать с диаметром шпильки.
2. Перфоратор для сверления отверстий в потолке под крепежные анкера. Сверло должно иметь чуть меньший размер, чем диаметр анкера.
3. Гаечные ключи, их маркировка должна подходить под размеры применяемых гаек.
4. Электролобзик.
5. Шуруповерт.
6. Пузырьковый уровень.

Порядок работ

Подвесные полки

Шаг 1. Для начала из листа фанеры или ДВП вырезается полка нужной ширины и длины.

Подвесные полки

Шаг 2. Для усиления прочности материала можно закрепить по торцам плиты металлический профиль, оснащенный внутренними ребрами жесткости.

Процесс изготовления полки

Шаг 3. По краям полки размечаются отверстия для шпилек. Стоит знать, что сверлить желательно в 5-7 см от краев плиты. Если дырки будут расположены слишком близко к торцам, материал может раскрошиться под весом вещей, располагаемых на полке.

Шаг 4. После того как высверлены отверстия, полку требуется приложить к потолку и с помощью карандаша перенести расположение отверстий на потолок. Таким образом конструкция будет располагаться без перекосов и можно не бояться, что шпильки деформируются.

В потолке высверливаются отверстия под анкера, из них удаляется пыль. Анкера вгоняются в бетон до упора и закручиваются гайки.

Анкер болт

Анкер забивной

Длинные металлические шпильки соединяются с анкерами, размещенными на потолке. Фиксируется соединение с помощью гаек-муфт. Также желательно подстраховать соединение дополнительной обычной гайкой, которая наворачивается на резьбу шпильки.

Крепление анкера

Крепление анкера.png

Крепление анкера на потолок

Шаг 5. После того как шпильки прочно зафиксированы на потолке, наступает период монтажа полки. На шпильку наворачивается гайка, затем шайба. После этого на концы шпилек нанизывается полка.

Шпилька закреплена

Фиксация полки осуществляется с помощью шайбы Гровера и контрольной гайки. Шайбы защищают отверстия полки от излома при нагрузках. Гровер служит защитой от развинчивания крепежной гайки. Можно для безопасности и большей прочности конструкции использовать две гайки. Конечная подгонка крепежной фурнитуры осуществляется по уровню.

Подвешивание полки

Подвешивание полки

Крепление рым-гайки под полку

Такая подвесная полка значительно сэкономит пространство в гараже. Единственный недостаток — подвижность конструкции. Устранить ее можно с помощью специального металлического уголка. Одно ребро уголка прикрепляется к стене, второе — к основанию полки. Таким образом осуществляется фиксация всей подвесной конструкции. Также металлический уголок упрочнит полку, что скажется на ее долговечности.

Виды конструкций стеллажей

Тип конструкции зависит от наличия свободного места, назначения стеллажа, материала его изготовления и предполагаемого способа системы хранения. Конструкции могут различаться как по способу сборки, так и по виду стеллажей.

Стационарная стеллажная система

Она устанавливается в определенном месте на постоянной основе. Такие конструкции предназначены для тяжеловесных предметов — они способны выдерживать большую нагрузку.

Перед монтажом очень важно тщательно обдумать расположение стеллажа и начертить схемы, в которых учесть все размеры и площадь самого гаража. Собираются такие системы один раз, обычно с помощью кронштейнов

Передвижные мобильные стеллажи

Такую систему при необходимости можно передвигать или переносить в любое место, не разгружая. Это очень удобно, если инструмент понадобится на улице. Стеллаж оснащается специальными прорезиненными колесиками диаметром от 10 см. При желании их можно зафиксировать, ограничив возможность передвижения.

Разборные модели

Полки этих стеллажей можно монтировать на любую высоту с помощью гаечного либо болтового крепления. Среди автовладельцев такие конструкции считаются самым приемлемым вариантом. Их можно легко разобрать и регулировать по собственному желанию, меняя высоту, а также переставлять в любое место гаража.

Подвесные или настенные полки

Они крепятся к поверхности потолка или стены в любом месте. Позволяют сэкономить пространство и наиболее рационально использовать свободную площадь. Подобную конструкцию можно собрать из уголка и подвешивать на специальные крюки.

Вращающиеся модели

Такой интересный вариант можно установить в помещении, где требуется подчеркнуть определенный стиль. Эти стеллажи способны вращаться, обеспечивая доступ к инструментам и материалам с любой стороны. Подобная установка визуально напоминает стойку с компакт-дисками или открытками.

Закрытые

Подобные конструкции защищают от потерь мелких предметов и инструментов и создают видимость порядка. В них можно разместить как ценный инструмент, так и различные небезопасные материалы. Кроме того, такие конструкции защищают хранимые вещи от излишней пыли.

Закрытые стеллажи изготавливают из пластика, металла или древесины. Внутри их можно разделить на ячейки.

Открытые

Позволяют получить быстрый доступ к любым деталям и предметам — все лежит на виду и не нужно открывать и закрывать дверцы. Конструкции можно сделать настенными или подвесными. Для их надежной фиксации нужно заранее монтировать анкера.

Отдельные щиты для инструментов

Их можно делать в виде открытых ячеек, крюков, магнитов или установок с отверстиями. Тяжелые запчасти и инструменты н а таких панелях разместить не получится. Зато они идеально подойдут для хранения небольших предметов, которые нужно постоянно иметь под рукой.

Полка из уголка

Металлический уголок – надёжный материал, пригодный для устройства конструкций, которые способны выдерживать значительные весовые нагрузки. Из него можно сделать жёсткий навесной каркас для хранения колес. Причём металл необходимо покрасить или покрыть антикоррозийной грунтовкой. Правила хранения колёс предписывают устанавливать их в вертикальном положении, а разместить можно на любой высоте, даже под потолком.

Полка из уголка может быть изготовлена в виде устойчивой многоярусной конструкции, на которой удобно хранить тяжеловесные и крупногабаритные предметы. Для этого прежде всего определяются с тем, что именно будет здесь находиться. На нижней полке обычно размещают самые громоздкие и тяжёлые вещи, поэтому расстояние от неё до следующей верхней горизонтальной поверхности должно быть значительным.

Проектирование + чертёж

Полка из уголка – простая конструкция, состоящая из нескольких элементов:

• вертикальных стоек;
• горизонтальных перекладин каркаса;
• уложенных на них стальных или деревянных полотен.

Процесс проектирования состоит из нескольких этапов:

• решают, что будет находиться на полках;
• находят оптимальное расстояние между ними;
• выбирают количество полок;
• определяются с другими геометрическими параметрами конструкции: шириной и глубиной горизонтальных полотен, высотой стоек.

Необходимые инструменты и материалы

Для изготовления полок потребуются следующие материалы:

• уголок металлический 20х20х3 мм;
• листовой металл толщиной 1,5-2 мм (можно заменить фанерой или ОСБ толщиной 9-12 мм);
• анкерные болты №8;
• болты М6х30 DIN 933;
• металлический шпильки с наружной резьбой М6х40;
• шайбы М6;
• гайки М6.

Перечисленные крепёжные элементы (шпильки, болты, гайки и шайбы) необходимы в том случае, если монтируют металлический каркас сборно-разборного типа. Конструкцию можно сделать и другим способом – соединять её элементы между собой с помощью сварки.

Для выполнения работ потребуются инструменты:

• дрель и свёрла по металлу;
• гаечные ключи;
• рулетка;
• пузырьковый уровень;
• маркер или простой карандаш;
• болгарка с диском по металлу.

Инструкция по изготовлению

Шаг 1. С помощью болгарки нарезают металлический уголок на отрезки, равные высоте вертикальных стоек. Для стандартной конструкции потребуется 4 опоры.

Шаг 2. На стене в выбранном месте делают разметку: отмечают местоположение двух вертикальных опор, отстоящих друг от друга на расстояние, равное длине полок.

Шаг 3. Заготавливают отрезки металлического уголка для устройства каркасов горизонтальных полок.

Шаг 4. Из листового металла или ОСБ/фанеры вырезают непосредственно сами полки. Если размеры каркаса 30х1200 или 60х1200 мм, заготавливают полотна 288х1188 или 588х1188 мм, соответственно.

Шаг 5. Собирают каркасы выбранным способом: с помощью сварки или на болты с гайками и шайбами.

Шаг 6. В соответствии с проектом устанавливают верхнюю и нижнюю полки, используя сварку или болтовые соединения.

Шаг 7. Приставляют конструкцию к стене в соответствии с ранее выполненной разметкой.

Шаг 8. Крепят вертикальные стойки к стене на анкерные болты М8.

Шаг 9. Устанавливают каркасы промежуточных полок.

Изготовление стеллажа из профиля для гипсокартона

Конструкция подойдет для установки на балконе, в кладовке или любой жилой комнате дома. Для стоек подойдет стеновой профиль ПС размером 50х50 мм. На перемычки пойдет несущий профиль меньшего сечения 50х35 мм. Размеры можно оставить из прошлого мастер-класса или рассчитать новые.

1. Ножницами по металлу или болгаркой нарезаем заготовки нужного размера. Если будет 6 полок, то режем 12 коротких перемычек на боковины стеллажа и 12 длинных перемычек. Стоек по-прежнему оставляем 4 штуки.
2. Выложив на полу параллельно 2 стойки, на одинаковом расстоянии соединяем их короткими перемычками. Проверив боковину по диагонали, фиксируем профиля на каждом стыку саморезами с широкой шляпкой.

Как расположить стеллажи

Под них обычно отводят дальнюю от въезда стену. При достаточном размере помещения можно оборудовать и боковые. В этом случае все зависит от потребностей: стеллажи на одну стену с широкими полками для лучшей организации пространства, на две — для удобной работы с транспортным средством (ремонт и т. д.). Рекомендуется использовать место под перекрытием. На верхние полки кладутся вещи, которые используются реже. Так появится возможность полностью освободить нижнюю часть гаража, чтобы было удобнее перемещаться. При планировании не стоит задействовать пространство над автомобилем. Исключение делается, если предметы, для которых предусматриваются полки, не способны повредить транспортное средство. Если в гараже небольшое количество приспособлений — под них лучше отводить невысокие стеллажи вдоль задней или боковой стенки.

Виды гаражных стеллажей

Стационарные. Выполнены в виде каркаса из вертикальных стоек и поперечных перегородок, на которые крепятся полки. Конструкция считается достаточно прочной и подходит почти для любого вида предметов. Если оставить поперечины без полок, на них удобно будет разместить колёса. Чаще всего используют стеллажи из металла, за счёт удобной возможности прикрепить стойки к стене с помощью кронштейнов, на ней с лёгкостью можно размещать тяжёлые вещи. Если планируется хранение лёгких предметов – подойдут полки из дерева.

Сборные-разборные. Такого рода конструкция нередко используется в гаражных помещениях, стеллажи и полки могут иметь разные высоту и ширину. Изделие собирается на месте, сделано из металлического уголка на «ножках» и имеет отверстия для крепления, что позволяет монтировать стеллажи на удобной высоте. При необходимости можно вовсе демонтировать её и собрать в другом месте. Сборная конструкция на рынке в изобилии, благодаря чему удастся подобрать подходящий вариант на любой вкус.

Передвижные. Стеллажи оснащены колёсиками, что позволяет легко их перемещать с места на место. Продаются уже как готовые, в собранном виде, так и требующие самостоятельную сборку типа конструктора

Из минусов немаловажно отметить ограничение по весу – для хранения слишком тяжёлых предметов вряд ли подойдёт.

Вращающиеся. Небольшая вертикальная конструкция предназначена для хранения ручных инструментов в гараже и других мелких предметов: болтов, гвоздей, саморезов и прочего. Стеллаж прокручивается, за счёт чего удастся получить удобный доступ к нужной вещи

В зависимости от размера, есть возможность поставить его на пол либо рабочий стол. Главный недостаток – маленькая функциональность, из-за чего подойдёт разве что в качестве дополнения.

Выше перечислены самые популярные разновидности стеллажей для гаража, существует и немало других видов. Например некоторым по душе подвесные полки в гараже, которые крепятся почти под потолком и могут размещаться хоть по всему периметру.

Однако они рассчитаны лишь на лёгкие предметы и не подойдут для помещения с низкими потолками. При большом желании и наличии идей можно сделать любой удобный стеллаж в гараж своими руками.

Преимущества и недостатки стеллажа из профтрубы

Преимущество деревянного стеллажа – относительная быстрота его возведения. Но недолговечность и отсутствие надежности – существенные недостатки, особенно если стеллаж находится в помещении с повышенной влажностью. Это касается неотапливаемых или нерегулярно отапливаемых помещений. Там в качестве основы больше подойдет металл, например профильная труба.

Металлический профиль достаточно прочен, а в продаже есть множество самых разных вариантов. Стеллаж на его основе тоже легко и быстро собирается. Но жесть подвержена коррозии в сырых помещениях, ее прочность сравнима с деревом.

Хорошие показатели у каркаса, сваренного из металлических уголков. Но стоимость материала и сложности проведения работ почти не отличается от стеллажа из профильной трубы. Зато последний гораздо лучше внешне.

Несравненно лучшими характеристиками обладают стеллажи из металлического профиля. Даже внешний вид показывает, что этот материал лучше всего подходит для такого типа конструкций.

Достоинства стеллажа из профильных труб:

1. Высокая прочность конструкции, возможность складирования тяжелых деталей.
2. Долговечность в плохо отапливаемых или сырых помещениях.
3. Конструкция выглядит привлекательнее, стойки тоньше, почти не мешают обзору и перестановке предметов.
4. Мобильность каркаса. Стеллаж несложно переставить, он менее громоздкий.

Конструкция из профильной трубы имеет и минусы:

1. Относительная сложность в изготовлении: необходимо уметь пользоваться сварочным аппаратом или научиться крепить детали болтами.
2. Стоимость профильного материала значительно выше.

Описания стеллажей из различных материалов показывают, что предпочтение стоит отдать изготовленному из профильной трубы. Конструкция надежна и долговечна, да и соорудить ее по приведенным чертежам и схемам не так уж сложно. Проявить свои способности в техническом творчестве желаю каждому.

Советы по проектированию

Планируя полки для хранения, необходимо все рассчитать и убедиться, что они выдержат предполагаемый вес предметов, они удобно на них разместятся, а сама конструкция не будет мешать ни автомобилю, ни его владельцу.

Лучше всего сделать предварительный чертеж или просто набросок, перенеся на бумагу все измерения и продумав способы соединения и крепежа. При создании проекта предлагаем учесть следующие рекомендации:

• толщина полок зависит от материала и предполагаемой нагрузки. Как правило, под хранение инструментов, колес и других тяжелых предметов деревянные полки делаются толщиной не менее 30 мм;
• большое значение имеет и расстояние между опорами. Чем больше вес и меньше толщина настила, тем меньше должно быть и это расстояние. Оптимальной в плане надежности и удобства считается длина полок от 80 до 120 см для деревянных конструкций и 150-200 см для металлических;
• их глубина не должна превышать 60 см, иначе доставать что-то с полки будет неудобно. Но этот параметр подбирается с учетом предназначения и зависит от того, что именно предполагается хранить на этом ярусе. Если необходимы полки от пола до потолка разной глубины, то она должна уменьшаться снизу вверх;
• это правило применяется и при выборе расстояния между полками: самыми высокими должны быть нижние. На них хранят габаритные и тяжелые вещи, а мелкие и легкие могут разместиться выше.

Вообще в первую очередь следует исходить из собственных потребностей, количества и вида предметов, для хранения которых и создается система. При этом стараются с пользой использовать каждый сантиметр.

Стеллаж в гараже своими руками: подготовка перед изготовлением

Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.

Подготовительный этап. Проведение замеров и изготовление чертежа.

Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.

• начните с замеров высоты и ширины вашего будущего стеллажа;
• затем продумайте необходимое количество полок и их высоту;
• определитесь с материалом полок;
• изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.

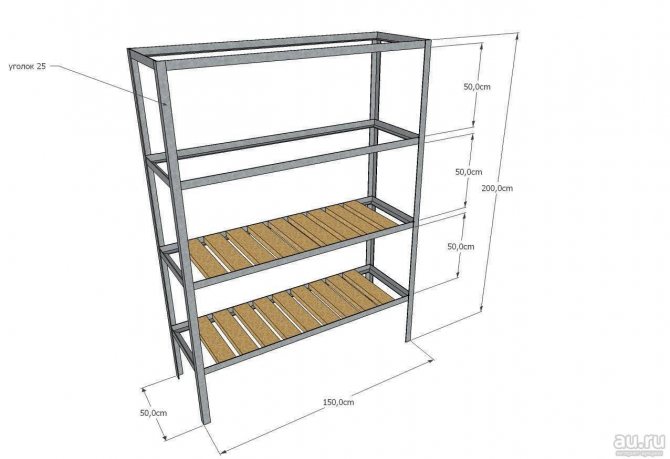

Как сделать стеллажи в гараже своими руками — фото чертежи:

Как сделать стеллажи в гараже: металлический и деревянный?

Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.

2 этап. Покупка материалов.

Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.

3 этап. Подготовка инструментов.

Для изготовления полок необходимы следующие инструменты и инвентарь:

• дрель электрическая;
• угловая шлифмашина (болгарка);
• шуруповёрт;
• если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
• ножовка;
• молоток;
• уровень пузырьковый или лазерный;
• шурупы, болты, гвозди, дюбеля;
• рулетка строительная;
• карандаш.

4 этап. Процесс резки металла.

В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.

5 этап. Сборка конструкции.

После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.

6 этап. Покраска.

Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.

Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.

2 этап. Покупка материалов.

Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.

Необходимые инструменты и стройинвентарь:

3 этап. Необходимые инструменты и стройинвентарь:

• электрический инструмент: дрель, болгарка, шуруповёрт;
• ножовка по дереву;
• молоток;
• рулетка и карандаш;
• уровень;
• гвозди, шурупы, саморезы, болты.

4 этап. Резка деревянных деталей. Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.

5 этап. Сборка конструкции.

Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.

6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!

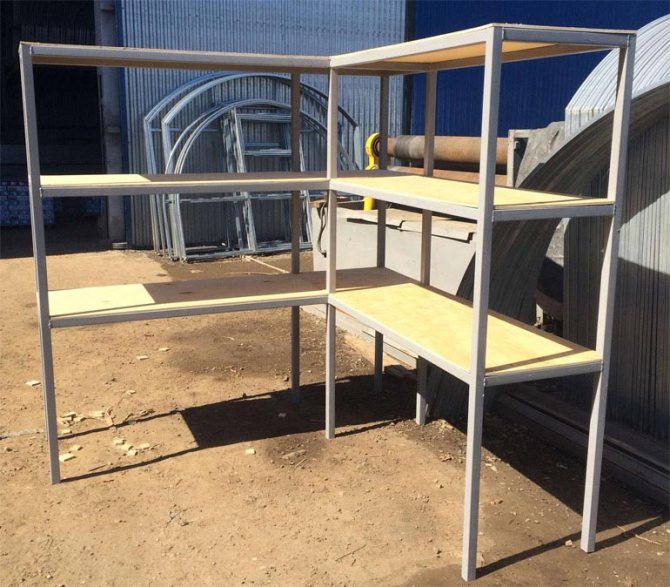

Как сделать стеллаж в гараж своими руками из профиля:

Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.

Как выбрать материал для стеллажа

От материала зависит, сколько прослужит конструкция в определенных условиях, какую выдержит нагрузку. Если изделие является украшением интерьера, важен дизайн, красивая отделка.

Для моделей бытового применения принято использовать два вида материала:

• Дерево – самый популярный, легко обрабатываемый материал. Существует несколько вариантов: доска, фанера, древесностружечные плиты. При умелой обработке получится красивый стеллаж, который подойдет даже для использования внутри дома. Недостатком дерева является боязнь сырости. Древесину уничтожает грибок, фанера расслаивается, а древесностружечные плиты превращаются в кучу мокрых опилок. Дерево любят грызть жуки-точильщики. Деревянная конструкция прослужит долго, если ее обработать защитными пропитками, установить в сухом помещении.

При выборе дерева в качестве материала для изготовления нужно следить за тем, чтобы в досках было как можно меньше сучков. Доски без сучков значительно прочнее, чем с ними.

• Металл – не менее популярный материал. Конструкция получится прочной, выдержит нагрузку от запчастей в гараже, если каркас сделать из уголка, профильной или круглой трубы.

При выборе металлического металлопроката предпочтение следует отдавать профильной трубе, как наиболее прочной.

• Декоративным вариантом является стеллаж с основанием из профиля, используемого при монтаже гипсокартона. Полки выдержат книги, комнатные цветы, другие нетяжелые предметы. Металл аналогично боится сырости, ржавеет, но по сравнению с деревянным стеллажом стальная конструкция дольше прослужит во влажном помещении. Для защиты от коррозии изделие окрашивают, а лучше использовать при сборке заготовки из нержавейки или с оцинкованным покрытием.

Реже встречаются стеллажи из пластиковых труб, креативные конструкции, где стойками служат стеклянные бутылки, подвешенные к потолку веревки и другие приспособления.

Выбор материала, из которого будет делаться стеллаж в какой-то мере зависит от его назначения. Если необходимо сделать стеллаж в гараж, то предпочтение следует отдавать металлу, как наиболее прочному материалу.

Как собрать стеллаж из алюминиевого профиля своими руками

Сборка стеллажа своими руками из профиля по силам даже человеку впервые взявшемуся за это дело. Работать с ним проще, чем с деревом.

Материалы и инструменты

Для расчета, сколько потребуется материала, предварительно набрасывают эскиз с указанием габаритов и количеством полок. Размеры профиля выбирают в зависимости от предполагаемой нагрузки. Для соединения деталей потребуются саморезы с пресс-шайбами, так как крепление ими более надежно. Лучше взять остроконечные, поскольку сверловые проделывают большие отверстия, поэтому прочность уменьшается. Полки делают из досок толщиной 2 — 3 см, 10-миллиметровой и больше фанеры, листов ОСП не тоньше 12 мм.

Для работы нужно запастись инструментом:

1. Рулеткой, карандашом или фломастером, угольником для проверки углов.
2. Ножницами по металлу для резки профиля.
3. Шуроповертом. Если каждый саморез вворачивать вручную отверткой, собирать каркас придется несколько дней.
4. Ножовкой по дереву для нарезки полок. Процесс ускорится, если есть циркульная пила или электролобзик.

Процесс сборки

Когда материалы и инструменты подготовлены, приступают к сборке:

1. На профиле намечают длину стоек, перекладин, поперечин по ширине полок. Чтобы стеллаж не получился кривым из-за ошибок с размерами заготовок, нужно повторно проверить правильность разметки.
2. На боковых стенках профиля делают надрезы до основания и перегибают в этом месте. По линии сгиба отрезают заготовку.
3. На поперечинах делают продольные надрезы на глубину равной ширине профиля вертикальных опор. Внутренние загибы, если они есть, срезают.
4. Поперечины вставляют одна в другую, чтобы получилась заготовка прямоугольного сечения. Надрезанные концы отгибают на 90⁰. Таких деталей нужно по две для каждой полки. Их устанавливают с обеих сторон каркаса.
5. Сборку боковин, чтобы не было перекосов, проводят на ровной поверхности, можно на полу. Между парой вертикальных опор вставляют поперечины. После проверки углов каждый отгиб прикручивают 1 — 2 саморезами.
6. После готовности обеих боковин собирают стеллаж из профиля. Сначала устанавливают нижние перекладины, затем верхние. Если при проверке перекосы не обнаружены, крепят остальные. Вворачивать саморезы удобней, положив каркас набок. Закрепив детали с одной стороны, его переворачивают на другую.
7. На стеллажи из профиля с широкими полками устанавливают дополнительные опоры снизу в середине нижней поперечины. После определения высоты на них делают отгибы и прикручивают саморезами.
8. После замера нарезают полки. Для увеличения жесткости каркаса по углам делают вырезы, чтобы они заходили и на боковые поперечины. Для крепления дерева лучше взять саморезы с мелкой резьбой.

Конструкции и размеры

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться. Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит. Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Стальной стеллаж – прекрасное решение вопроса хранения инструментов, консерваций, продуктов и любых нужных вещей в подвале или гараже. В отличие от готовых конструкций, собранный своими руками стеллаж обойдется недорого, будет полностью соответствовать вашим требованиям и пожеланиям, и простоит не одно десятилетие, так как делаться будет «для себя», а значит – качественно и продуманно.

Выбираем уголок для стеллажа металлического и готовим все, что понадобится при сборке

Г-образная форма уголка сама по себе обеспечивает достаточно высокую жесткость конструкции, однако мы все же не советуем экономить за счет толщины металла – чем он будет толще, тем выше будет несущая способность стеллажа. Рекомендуется выбирать уголок для стеллажа толщиной не менее 5 мм и с длиной стороны от 5 см – с ним будет легко работать даже неопытному мастеру, а готовая конструкция сможет выдерживать нагрузки в десятки килограмм на пролет, чего вполне достаточно для хранения любых вещей.

Помимо уголка, вам понадобятся:

• Стальные листы, пруты, или же деревянные щиты для обустройства полок
• Дрель или перфоратор со сверлом по металлу
• Рулетка и уровень
• Метизы
• Сварочный аппарат
• Краска по металлу
• Анкеры для фиксации стеллажа к стене

Итак, начинаем собирать стеллаж металлический своими руками из уголка

Необходимо измерять высоту комнаты от пола до потолка с помощью рулетки – если вы хотите стеллаж высотой во всю стену, достаточно будет отрезать уголок по высоте стены. Если такой большой стеллаж не нужен – подрезать нужно под желаемую высоту, но с учетом высоты полок (как правило, 40-50 см достаточно для хранения инструментов или трехлитровых банок). Фронтальные поперечины отрезаются одинаковой длины – от них зависит ширина пролетов стеллажа и его устойчивость, боковые поперечины отрезаются из расчета желаемой глубины стеллажа. 2. Приступаем к сборке каркаса

На стойках нужно сделать отметины там, где планируется приваривать поперечины, и обязательно проверить по уровню, чтобы они были на одинаковой высоте. После того, как все отметки выверены, можно приступать к привариванию поперечин (по окончании сварки швы нужно зачистить и обработать антикоррозийным составом). 3. Устанавливаем полки

Настилы из металлического листа смело можно закрепить точечной сваркой, а для всех остальных материалов вполне подойдут метизы. 4. Фиксируем стеллаж к стене

Можно заранее проделать отверстия в задних несущих стойках, а затем приставить стеллаж к стене (здесь понадобится помощь одного-двух человек, чтобы конструкция не опрокинулась) и анкеровать.

Крепкий и удобный стеллаж для гаража или подвала готов!
